Tipo de produto	Bomba de calor ar-água (sistema split)
Marca	Panasonic
Modelo	WH-UH12DE8
Instalação	Unidade interior + unidade exterior
Utilização	Aquecimento e produção de água quente sanitária
Temperatura de saída de água (aquecimento)	25 °C a 65 °C (ajustável)
Faixa de funcionamento exterior (aquecimento)	-20 °C a 35 °C
Capacidade do aquecimento de emergência	3 / 6 / 9 kW (selecionável)
Modo reservatório sanitário	Sim (aquecimento prioritário ou combinado)
Modo silêncio	Sim (redução do ruído da unidade exterior)
Temporizador programável	Até 6 programas por dia, ajustáveis por dia
Função de esterilização do reservatório	Sim (temperatura e duração ajustáveis, 40 °C a 75 °C)
Função antigelo	Sim (proteção do circuito de água)
Painel de controle	Integrado com display LED e teclas táteis
Display	Temperatura de saída de água, temperatura exterior, códigos de erro
Segurança	Disjuntor RCCB integrado, aterramento obrigatório
Pressão de água recomendada	0,05 a 0,3 MPa (0,5 a 3 bar)
Manutenção do filtro externo	Limpeza pelo menos uma vez por ano por um profissional
Limpeza da unidade interior	Pano macio e seco, sem água ou solvente
Capacidade de reparo	Intervenções reservadas ao revendedor autorizado

Perguntas frequentes - WH-UH12DE8 PANASONIC

Como ajustar a temperatura de saída de água?

Acesse o modo SETTING mantendo pressionada a tecla SET por 5 segundos. Use as teclas ▲/▼ para selecionar o parâmetro H20 (água) e defina a temperatura desejada entre 25 °C e 65 °C. Confirme com SET.

O que fazer em caso de exibição de um código de erro?

Anote o código de erro exibido, em seguida desligue o aparelho com a tecla OFF/ON. Contate imediatamente seu revendedor autorizado informando o código. O temporizador será cancelado até a resolução do problema.

Como ativar o modo silencioso?

Pressione a tecla MODE QUIET (funcionamento silencioso) do painel de controle. O indicador Silêncio acende. Esse modo reduz o ruído da unidade exterior mas pode diminuir a capacidade de aquecimento.

Quando usar o aquecimento de emergência?

O aquecimento de emergência fornece um complemento quando a temperatura exterior está muito baixa. Pressione a tecla HEATER para ativá-lo manualmente. Ele também aciona automaticamente conforme as configurações. Só pode ser usado no modo aquecimento.

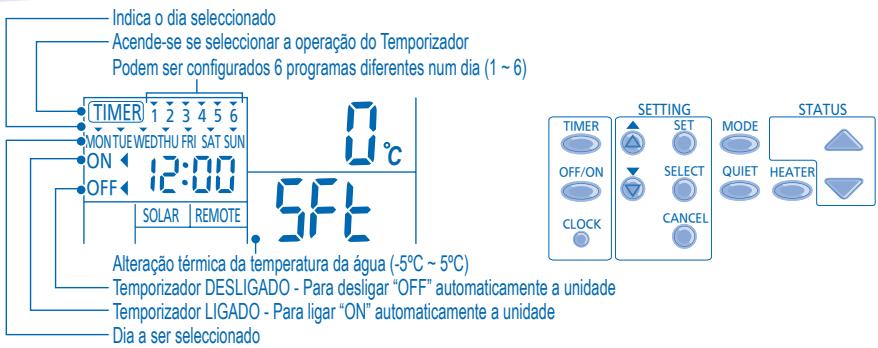

Como programar o temporizador?

Pressione TIMER, selecione o dia com ▲/▼, confirme com SELECT. Escolha o número do programa (1 a 6), em seguida ajuste a hora de ligar/desligar e a temperatura desejada. Valide cada etapa com SET. Você pode definir até 6 programas por dia.

O que fazer se o aquecimento não funcionar eficientemente?

Verifique se a temperatura de ajuste está correta, se as válvulas dos radiadores ou piso radiante estão abertas, e se nenhum obstáculo bloqueia as entradas/saídas de ar da unidade exterior. Se o problema persistir, contate um revendedor autorizado.

Como limpar o filtro externo?

O filtro externo deve ser limpo pelo menos uma vez por ano. Desligue a alimentação elétrica, retire o filtro e limpe-o com um aspirador ou água limpa (temperatura inferior a 40 °C). Deixe secar antes de recolocá-lo. Para a manutenção, chame um revendedor autorizado.

Qual é a pressão de água recomendada?

A pressão de água do circuito deve estar entre 0,05 e 0,3 MPa (ou 0,5 a 3 bar). Verifique o manômetro de pressão. Se estiver fora da faixa, contate um revendedor autorizado.

O que fazer em caso de não utilização prolongada?

Desconecte a fonte de alimentação elétrica. Antes de recolocar em funcionamento, verifique se as entradas/saídas de ar estão desobstruídas. É aconselhável realizar uma inspeção por um revendedor autorizado antes da reutilização.

Como ativar a esterilização do reservatório?

No modo de ajuste especial (pressione simultaneamente SET e CHECK por 5 segundos), navegue até a função Str Fun (esterilização) e ative-a. Em seguida, ajuste o dia, a hora, a temperatura (40 °C a 75 °C) e a duração. Atenção: não usar água durante a esterilização para evitar queimaduras.

MANUAL DE UTILIZADOR WH-UH12DE8 PANASONIC

Antes de ligar a unidade, leia cuidadosamente este manual de'utilisation e guarde-o para futura referencia.

Antes de colocar a unidade em funcaoamento, ceritique-se que a instalaqao fou feita correctamente por um fornecedor autorizado e que seguiu com precisao as instruções de instalaqao dadas.

EMHNIKA

58~65

PnOToBéEeTe Tn OvAdoAe LEaIouypa, DlaBaTe TPOoAeTKiA ouTe Tc oNdyieC xHAnG KAI pUaAeTe Tc viia MeAovtki AnavopAp. PInp BéEeTe AE leuioypa Tn OvAdoAe, BéaIaweiTe Oni EYkataTaOn eXe1 EeXeAeXeKAVoviaK aTIO eEouoiOtoNeV ovTnOwTo, O oTIOc EeX aKIoAoUθneoi OuaTe KAI mTAt Tc 0SeIaeC oNdyieC

CZECH

66~73

CONDITIONES DE FUNCIONAMENTO

Temperatura de laittersa (°C)		Interior
CALENTAMENTO	Máx.	65
	Mín.	25

Temperatura ambiente (°C)		Exterior
CALENTAMENTO	Máx.	35
	Min.	-20

AVISO :

FUNCTIONAMENTO AVANZADO

FUNZIONAMENTO AVANZATO

FUNZIONAMENTO ANOMALO

RESOLUÇÃO DE PROBLEMAS

57

INFORMAÇÃO

74~76

NOTA

As ilustrações deste manual tem apenas um caractre explicativo e pode diferir da unidade real. Este sujeitas a alteracao sem aviso precedo para fins de melhoramento futuro.

CONDIÇÃO DE FUNCIONAMENTO

Temperatura de saía da agua (°C)		Interior
AQUECIMENTO	Máx.	65
	Min.	25

Temperatura ambiente (°C)		Exterior
AQUECIMENTO	Máx.	35
	Min.	-20

ATENÇAÑO:

Quando a temperatura exterior estiver fora da media de temperatura acima referida, a capacidade de aquecimento irá descer significativamente e a unidade exterior pode parar para controlo de proteção. A unidade irá rearmar automaticamente antes um pouco tempo periodo de tempo, logo que a temperatura exterior volta aois seu limites.

No caso de a temperatura exterior ser extremamente baixa, é necessário o funciona do aquecedor de reserva.

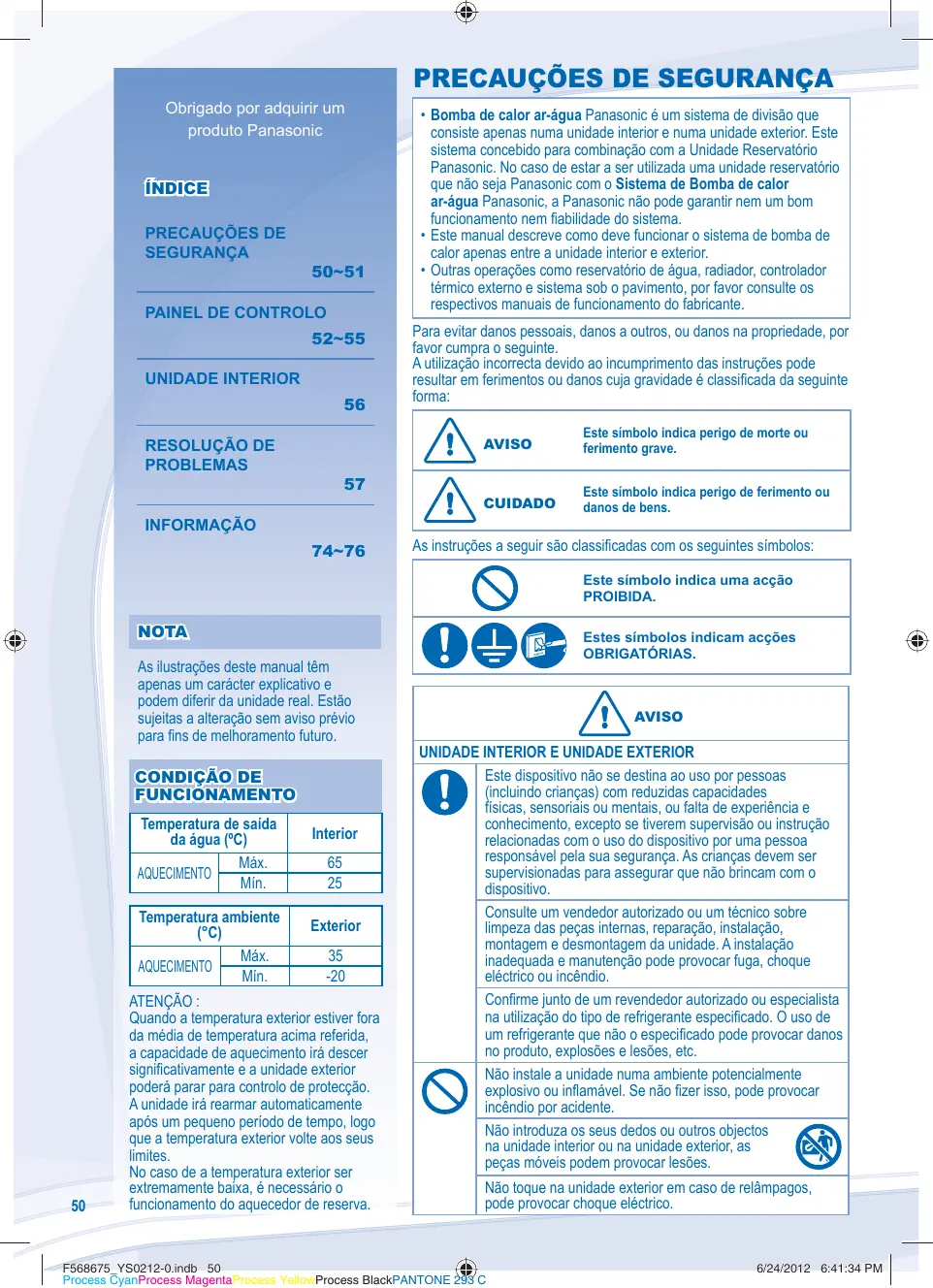

PRECAUÇÉS DE SEGURANÇA

• Bomba de calor ar-agua Panasonic é umsystema de divisão que consiste apenas numa unidade interior e numa unidade exterior. EsteSYSTEMA concebido para combinaçao com a Unidade Reservatório Panasonic. No caso de estar a serutilizada uma unidade reservatório que não sera Panasonic com o Sistema de Bomba de calor ar-agua Panasonic, a Panasonic não pode garantir nem um bom funcionaamento nem fiabilitadodeistema.
• Este manual descreve como deve funciona o Sistema de bomba de calor apenas entre a unidade interior e exterior.
• Outras operações como reservatório de água, radiador, controlador tírmico externo e sistemas sob o pavimento, por favor consulte os respectivosManuals de funçãoamento do fabricante.

Para evitar danos pessoais, danos a outros, ou danos na propriedade, por favor cumpra o seguinte.

A utilização Incorrecta devo ao incrimamento das instruções pode resultar em ferimentos ou danos cuja gravidade é classificada da segunte forma:

AVISO

Este symbolo indica perigo de morte ou ferimento grave.

CUIDADO

Este symbolo indica perigo de ferimento ou danos de bens.

As instruções a seguir são classificadas com os següntes síbolos:

Este=simbolo indica uma:ação PROIBIDA.

Estes sintolos indicam acções OBRIGATORIAS.

AVISO

UNIDADE INTERIOR E UNIDADE EXTERIOR

Este dispositivo não se destina ao uso por pessoas (incluindo ciências) com reduzidas capacidades fisicas, sensoriais ou mentalais, ou falta de experiencia e acontecimiento, excepto se vivem supervisão ou instruição relacionadas com o uso do dispositivo por uma和个人a responsavel pela sua segança. As ciências devem ser supervisionadas para assegurar que não brincam com o dispositivo.

Consulte um vendedor autorizzato ou um专业技术o sobre limpeza das peças internas, reparacao, instalacao, montagem e desmontagem da unidade. A instalacao inadequada e manutencao pode provoc fuga, quando electrico ou incendio.

Confirma parte um revendedor autorizzato ou especialista na'utilisation do tipo de refrigerante spécifique. O uso de um refrigerante que não o específico pode provoc daros no produits, explosões e lesôes, etc.

Não instale aunities numa ambiente potencialmente explosivo ou inflamavel. Se não fazer isso, pode provoc incérioo por acidente.

Não introduza os seu dedos ou outros objectos na unida interior ou na unida exterior, as pegas muiteis podem provocar lesões.

Não toque na unidade exterior em caso de relâmpagos, pode provocarCHOQUEELétrICO.

AVISO		CUIDADO
UNIDADE INTERIOR E UNIDADE EXTERIOR		UNIDADE INTERIOR E UNIDADE EXTERIOR
	Não se sente na unidade ou utilize-a como um degrau, pode cair acidentalmente.	Não lave a unidade interior com água, benzina, diluente ou está aspero.
	Não instale a unidade inferior no exterior. É concebida apenas para a instalação em interior.	Não instale a unidade perto dequipamento combustivel ou numa casa-de-banho. Pode provocar quando életrico ou incêndio.
FONTE DE ALIMENTação		Não colocar no tubo de descarga de água na unidade inferior durante o funcimento.
	Não utilize um cabo modifiedo, com umo, com extensão ou não esspecificado para evitar o sobreakecimento e incêndio.	Não colocque nada em cima ou por baixo da unidade.
	Para prevenir sobreakecimento, incêndio ou quando éeletrico: · Não partilhe a mesma tomada eletrica com outro equipamento. · Não utilize commos molhadas. · Não dobre demasiado ou cabo de alimentação.	Não colocque para esterilização para evitar queimaduras ou sobreakecimento durante o ducha.
	Se o cabo de alimentação estiver danificado, tera de ser substituído pelo fabricante, agente de assistência ou专业技术e qualificado para evitar situações de perigo.	Certifique-se que o tubo de drenagem está ligado adequamente. De contrário, pode ocorro fuga.
	Esta unidade está equipada com um Disjuntor de Corrente Residual (RCCB). É fortemente recommendo que verifique o Functionamento do RCCB às vezes é periodicamente às vezes reparados ou manutençao por um fornecedor autorizzato, para asseguir que está em boas condições de等功能amento. De outras forma, pode provocar quando éeletrico ou incêndio em caso de avaria.	Os ajustes do Campo do的功能 do esterilização devem ser configurados pelo vendedor autorizzato, de correço com os leis e regulamentos locais.
PAINEL DE CONTROLLO		PAINEL DE CONTROLLO
	É fortemente recomendada a instalação do Dispositivo de Corrente Residual (RCD) para evitar quando éeletrico ou incêndio.	Não deixe que o painel de controlo se molhe. Pode provocar quando éeletrico ou incêndio.
	Numa situação de anomalia/avaria do produits, interrompa o seu uso e retire a fiche da tomada ou desigues o interruptor da alimentação e o disjuntor. (Risco de fumo/incêndio/choque eletrico) Exemplos de anomalia/avaria · O RCCB desiga-se sozinho. · Cheiro a queimado, ruido anomalo ou vibrationsante durante o uso da unidade. · Água quente a sair da unidade. Contacte imeditamente o revendedor local para fins de manutençao/reparação.	Não prima os botões do painel de controlo com objectos duros e pontiagudos. Pode danificar a unidade.
	É recommendado usar luvas durante a reparação ou manutençao para evitar perigos.	Não lave o painel de controlo com agua, benzina, diluente ou está abrasivo.
	Este equipamento deve ter liação terra para evitar quando éeletrico ou incêndio.	Não inspeçione ou repare o painel de controlo por conta propria. Consulte o revendedor autorizzato. Pode provocar danos se for mal tratado.
	Evitar quando éeletrico ao desiguar a fonte de alimentação quando: - Antes da limpeza ou manutençao. - Não utilizes apropriadou.	Unidade Interior Ducha Paineulal Fonte de Alimentação Unidade Exterior Ponte de Controlo Aquecimento do Pavamento do Pavamento do Ardeus
	Evaico quando éeletrico ao desiguar a fonte de alimentação quando: - Antes da limpeza ou manutençao. - Não utilizes apropriadou.	Unidade Exterior Ponte de Controlo Aquecimento do Pavamento do Ardeus

PAINEL DE CONTROLO

• Alqumas funções descritas neste manual podem não ser aplicáveis à sua unidade.

• Consulte o seu fornecedor autorizzato mais proxies para mais informacoes.

• Para um functiamento normal, os botões RESET FORCE e SERVICE não está disponible.

Abra a tampa para selecao de botoes.

ECRA DO PAINEL DE CONTROLO

BOTÃO DO PAINEL DE CONTROLO

1 Botão OFF/ON (DESLIGADO/LIGADO)
2 Botão do Modelo Funcionamento
3 Botão Funcionamento Silencioso
4 Botão de Activação do Aquecido de Reserva da Unidade Interior
5 Botoes do Modelo Definicao do Sistema

PREPARACAO DO PAINEL DE CONTROLO

Configurar o dia e hora actuais

1. Prima

1. Prima

a definir o dia actual.

1. Prima

para confirmar.

1. Repetir os passos 2 e 3 para configurar a hora actual.

Ecrda Configuração do Temporizador / Relógio
Visor da Temperatura Ambiente Exterior
Visor da Temperatura de Saida da Água
m Indicador (LIGAR/DESLIGAR) Actual do Aquecedor de Apoio
n Indicador (LIGAR/DESLIGAR) Actual do Aquecedor de Reforço
0 Indicador LIGAR/DESLIGAR de Operacao de Descongelamento de Sistema
Indicador ON/OFF (ligar/desligar) do Modelo Definição do Sistema
q Indicador ON/OFF (ligar/desligar) do Modelo de Verificacao do Estado do Sistema
Indicador LIGAR/DESLIGAR do Modelo de Serviço do Sistema

6 Botão de Configuração do Temporizador de Grupo
7 Botão de Mode Aquecedor Forçado
8 Botão de Modelo de Servço do Sistema
9 Botoes do Modelo Verificacao do Estado do Sistema
10 Botão de Reiniciar Erro

Notas:

• O diaactualehora necessitamser configurados quando:
• A energia é ligada pela_primeira vez.

• Após ter passado algo tempo desde a ultima vez que a energia foi ligada.

• A hora actual que fos definida sera a hora padrão para todas as operações de Temporizador.

CONFIGURAR AS FUNÇÖES ESPECIALIS

• Ao a instalacao inicial, você podeaabstar as configurações manualmente. A configuração inical mantém-se activa outilizarao mudar.
• O paine l controlo podserutilado para multiplas instalacoes.Algumas funcaoospem nao ser aplicaveis a sua unidade.
• Certifique-se de que o LED de functiunamento está desligado (OFF) antes da configuração.

1. Prima e CHECK simultaneamente durante 5 segundos para entrada no modo especial de configuração. O indicator “SETTING” (configuração) e “STATUS” ( estado) está ligado (ON).

2. Prima ou para procurar funções.

3. Prima SELECT para entrada na funcao.

4. Prima ou para activar a funcao SIM ou desactivar NAO, ou configure除外 opcões.
5. Prima SET para confirmar.

Configurar Ecran do Painel de Controlo Descrição

1	ro a i	con	Contralador Térmico Externo (SIM / NÃO)Para configurar a ligação do controlador tírmico externo.
2	HEATER	CAP	Seleção de Capacidade de Aquecerod e Apoio Interior (3kW / 6kW / 9kW)Para reduzir a potência do aquecedor sempre que for desnéssária. As opções variam consoante o Modelo.
3	Ante, Fre	Fre	Função de Prevenção de Congelamento do Sistema de Água (SIM / NÃO)Para activar ou desactivar a função de prevenção de congelamento doSYSTEMA de água quando aunitadestiver DESLIGADA.
4	TANK	con	Ligação do Reservatório (SIM / NÃO)Para configurar a ligação do reservatório. Nota: Se selecionar "Ligação do deposito" para "NÃO", Configuração 5 ~ 14 é ultrapassada.
5	SOLAR	Pry	Prioridade solar (SIM / NÃO)Para selecionar a função solar para aquecimento do deposito de água.
6	HEAT	Pry	Prioridade de Aqueçimento (SIM / NÃO)Para escolher o aquecimento da divisão como prioridade durante o modo de CALOR + DEPOSITO. Nota: Se selecionar "Prioridade de deposito" para "SIM", Configuração 7 ~ 8 é ultrapassada.
7	HEAT	nt	Configuração de Intervalo de operação de aqueçoimentoPara configurar o temporizador para modo de Calor durante modo CALOR + DEPOSITO (0,5horas~ 10horas).
8	TANK	nt	Configuração do Intervalo de Aquecer o ReservatórioPara configurar o temporizador para Reservatório no modo HEAT + TANK(Aquecerod + Reservatório) (5 minutos ~ 1 hora 35 minutos).
9	BOOSTER	htr	Função de Aquecerod Reforçado (SIM / NÃO)Para activar ou desactivar a função de aquecerod reforçado do deposito.Notora: Se escolher que a "Função de aquecerod reforçado" é "NÃO", então a Configuração 10 é ultrapassada.
10	BOOSTER	dLY	Configuração da Hora de Atraso do Aquecerod PropulsionadorPara configurar o atraso do temporizador do aquecedor propulsionador para ON (ligado) se atemperatura do reservatório não for alcancada (20 minutos ~ 1 hora 35 minutos).

• Não utilize o Sistema durante a esterilização para fazer queimaduras ou sobraquecimiento durante o ducha.
• Os ajustes do campo da funcão de esterilização devem ser configurados pelo vendedor autorizzato, deordo com as leis e regulamentos locais.

11	Str	Fun	Esterilização (SIM / NÃO)Para configurar a esterilização, se necessário. Nota: Se selecionar "Esterilização" para "NÃO", Configuração 12 ~ 14 é ultrapassada.
12	Str		Configuração da Hora & Dia da EsterilizaçãoPara configurar o temporizador para esterilização (apenas uma vez por semana, ia operar mesmo em estado de pausa).
13	Str	ba	Definir Temperatura de EsterilizaçãoDefinir a temperatura para a funcção de esterilização (40°C ~ 75°C).
14	Str	oPr	Hora Continua de EsterilizaçãoConfigurar o temporizador para manter a temperatura de aquecimento de maneira a completeness a funcção de esterilização (5 minutos ~ 1 hora).

OFF/ON ①

PARALIGAR OU DESLIGAR (ON/OFF) A UNIDADE

• quando a unidade está ligada (ON), o LED de funciona está acoso e a temperatura actual para a saída da água e ambiente exterior é muito boa no visor do pânel de controle.

PARA SELECTIONAR O MODO DE OPERACION

- MODO AQUECIMENTO

• Para ON ou OFF (ligar/desligar) a的操作de aquecimento do paine/pavimento.
• Neste modo, a unidade exterior fornecerá capacidade de aquecimento à unidade interior.

- MODO HEAT + TANK (AQUECIMENTO + RESERVATORIO)

• Neste modo, aunities exterior fornecerá capacidade de aquecimento ao reservatório sanitário daunities interior.
  -Esta operación no é realizada quando o reservatório de agua sanitária não está instalado.

- MODO RESERVATÓRIO

• Para ON ou OFF (ligar/desligar) a的操作 do reservatório sanitário.
• Neste modo, a unidade exterior fornecera capacité de aquecimento ao reservatório sanitário.

QUIET

• Esta operação reduz o ruido daança exterior. Neste estado, pode provocar diminuição na capacidade de aquecimento.

HEATER

PARA ACTIVAR O AQUECEDOR DE RESERVA

• O aquecedor de reserva fomece capacidade de aquecimento extra durante as temperatas frías no exterior e apenas pode configurar em modo de aquecimento para a unidade inferior quando activado pela pressão deste botão.
• O aquecedor de reserva irá ligar-se ON automaticamente quando as condições de configuração está preenchidas.
• Para desactivar manualmente a operacao do Aquecedor, prima o respective botao novamente.

STATUS

MODO DE VERIFICAÇÃO DO ESTADDO SISTEMA

1. Prima CHECK durante 5segundos para entrada no modo STATUS (Estado).
2. Pressione ou para vericar a Temperatura da Entrada da Agua, a Temperatura do Reservatorio, a Freqencia de Execucao do Compressor ou o Historico de Erros.

CANCEL

• Prima para sair do modo STATUS ( estado).
• Apartar no modo STATUS, o indicator "STATUS" está ligado.
• O modo "STATUS" não pode ser activado quando o indicator "SETTING" está ligado.

FUNCTIONAMENTO AVANGADO

• É fortemente recommendado contactar com o fornecedor autorizzato para Mudar o limite da temperatura da agua.
• Com o painel de controlo pode definir o limite de temperatura para a temperatura de saía da agua e para a temperatura ambiente exterior.

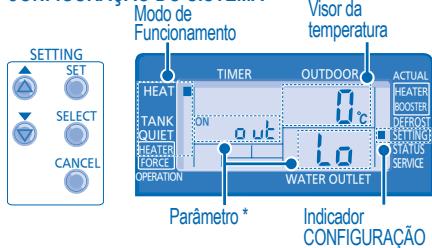

MODO CONFIGURAÇÃO DO SISTEMA

1. Prima SET durante 5 horas para entrada no modo SETTING (Definicao). O indicator "SETTING" está ligado (ON).
2. Prima ou para escolher um parâmetro.
3. Após selección o parâmetro desejado, prima para entrada o parâmetro.
4. Prima ou para definir a temperatura desejada.
5. Prima Set novamente para confirmar a definição.
6. Repetir os passos 2 a 5 para definir outros parâmetros.

Modo de Funcionamento Parametro * Descrição

HEAT	aoutLo	Temperatura ambiente exterior baixa definiça(-15°C~15°C).
HEAT	aoutH	Temperatura ambiente exterior elevada definiça(-15°C~15°C).
HEAT	H20Lo	Definicao da temperatura de saIDA da água para baixa temperatura do ambiente exterior (25°C~65°C).
HEAT	H20H	Definicao da temperatura de saIDA da agua para alta temperatura do ambiente exterior (25°C~65°C).
HEATER	H20ON	Definir a temperatura para deslagar a的操作ação aquecimento (5°C~35°C).
TANK	SET	Definicao da temperatura ambiente para ligar a的操作ação aquecimento (-15°C~20°C).
		Configuração da temperatura do reservatório sanitário (40°C~75°C).

CONFIGURAÇÃO DO DESVIO TÉRMICO DA TEMPERATURA DA ÁGUA

1. Prima SET durante 5 segundos.
2. Repetir os passos 3 a 5 para definir o desvio desejado da temperatura (-5^ 5^) .
   Notas:
3. Prima ou aguarde 30 segundos para sair do modo SETTING.
4. A temperatura definida está guardada no Sistema depuis de confirmar.
5. O modo “SETTING” não pode ser activado quando o indicator “SERVICE” e “STATUS” está ligado.

CONFIGURAÇÃO DO TEMPORIZADOR SEMANAL

Função

1. Prima ou para seleccionar o dia desejado.
   SELECT
2. Prima para confirmar.
3. Whenever "1" surgir a piscar no ecra, prima para configurar o programa 1.
   OFF/ON 4. Prima para selecionar a opcao de activacao (ON) ou desactivacao (OFF) do temporizador.
4. Prima ou para seleccionar a hora desejada.

Pode configurar MODE QIET HEATER e a temperatura desejada com o temporizador.

1. Prima SET para confirmar o programa 1. O dia selecionado sera realçado com
2. O ecra irá passar para o programa seguinte passados 2 segundos.
3. Repita os passos 4 a 7 para configurar os programas 2 a 6.
4. Durante a configuração do temporizador, se não premir nenhum botão dentro de 30 segundos, ou se premir o botão , a configuração néss meço é confirmada e a configuração do temporizador é conclusuía.

Repetir os passos acima.

Verificar temporizador

1. Prima

2. Prima ou até o dia desejado serpresentado, prima SELECT para confirmar a seleção.

3. Prima ou para verificar os programas configurados.

Cancelatemporizador

1. Prima
2. Prima ou até o dia desejado serpresentado, prima
3. Prima para aceder a configuração do programa.
4. Prima ou até o programa desejado serpresentado.
5. Prima para cancelar o programa.

SELECT

para confirmar a selecao.

Notas:

• Pode configurar o Temporizador para cada dia da sexta (Segunda a Octimo) com 6 programas por dia.
• Quando a unidade é activada pela funcao ON TIMER,utilizará a temperatura definida previamente para controlar atemperatura da agua de saía.
• Não é possível configurar o mesmo programa do temporizador das vezes no mesmo dia.
• Temém pode selecionar dias colectivos com a mesma configuração do temporizador.

• Promove a poupança de energia ao permitir que configure até 6 programas em qualquer dia.

• Desligue a unidade antes de effetuar a limpeza.

INSTRUÇÉS DE LIMPEZA

• Não utilize benzina, diluente nem pó de limpeza abrasivo.
• Utilize apenas sabões (≥ pH7) ou detergente de uso dométrico neutro.
• Não utilize água com uma temperatura superior a 40^ .

SUGESTão

• Para assegurar um optimumo desempenho da unidade, a limpeza de manutenção tem que ser executada em intervalos regulares. Consulte o revendedor autorizzato.

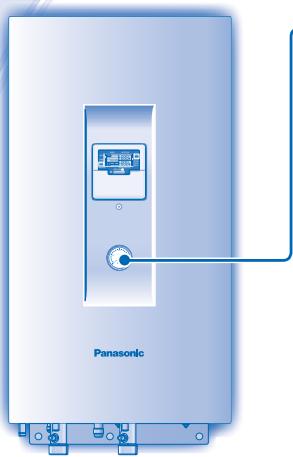

MANÔMETRO DA ÁGUA

• Não prima nem bata a tampa de vidro com objectos duros e pontiagudos. Isto pode danificar aunities.

• Assegure-se que a pressão da água está entre 0,05 e 0,3 MPa (0,1 MPa = 1 bar).

• No caso da pressão da água estar for a do limite acima, por favor consulte o fornecedor autorizzato.

UNIDADE INTERIOR & PAINEL DE CONTROLO

• Não salpique água directamente.
• Limpe cuidadosamente a unidade com um pano macio e seco.

FILTRO EXTERNO

• Limpe, por favor, o filtro externo, pelo menos, uma vez por ano. O não cumprimento esta指示a起源 a obstrucao do filtro e subsequente avaria do systema. Consulte o revendedor autorizzato.

UNIDADE EXTERIOR

• Não obtrua a entra de ar nem as ventilações de saía de ar, pode provocar baixo desempenho ou avaria. Por favor remove obstáculos para assegurar a ventilação.
• Durante o Inverno, por favor limpe e remove a neve perto da unidade exterior, para que a neve não cubra a entrada de ar as ventilacoes da saia de ar.

INSPECAO

• Inspecciona a intervalos regulares a unidade, fazer external e cabagem do Campo para assegurar o melhor desempenho da unidade. O revendedor autorizzato devaré efectuar esta manutenção.
• Limpe qualquer obstruao que se encontra na entrada de ar e nas aberturas de ventilacao de saida do ar da unidade exterior.

PARA PREPARAR A UNIDADE PARA UM PERIODO DE INACTIVADE PROLONGADO

• Desligue a unidae.

CRITÉRIOS SEM MANUTENÇAO

DESLIGUE A ALIMENTACAO e consulte em seguida um revendor autorizzato nas segunte condições:

• Ruido anomal durante o funciona.
• Água/partículas estranhas entraram no paine de controlo.
• Fuga de agua da unidade interior.
• Os interruptores do disjuntor desigam-se frequentemente.
• O fio distribuidor de corrente aquece de forma anomal.

RESOLUÇÃO DE PROBLEMAS

Os seguiñes sintomas não indicam uma avaria do aparelho.

SINTOMA	CAUSA
Som de fluxo durante oestrutura.	Fluxo do liquido de refrigeracao no interior da unidade.
Oestrutura é atradas durante osminutes antes a reprogramacao.	O atraso é um mecanismo de protecao do compressor da unidade.
A unidade exterior produzágua/vapor.	Existe condensacao ou evaporacao nos tubos.
A unidade exterior emite vapor durante o modo aquecimento.	Isto deve-se a operacao descongelar no permutador de calor.
A unidade exterior não funciona.	Quando a temperatura exterior está do limite de funcaoamento, o Sistema de bomba de calor entra no controlo de protecao.
Oestrutura do Sistema Bomba de Calor Ar-Água desiguar-se-à.	O Sistema de bomba de calor entra no controlo de protecao. O compressor para com a temperatura de entrada de agua inferior a 18°C e a alimentacao do aquecedor de reserve liga com a temperatura de entrada de agua inferior a 23°C.
Dificuldade do Sistema para aquecer.	Quando oestrutura está a funcionar pela unidade inferior juntamente com oestrutura do pavalto ou aquecimento do pailin em simultaneo, pode haver o caso da temperatura da água morna baixar e enfequecer o aquecimento do pavimento e do pailin. Quando a temperatura do ar exterior é baixa, pode ser dificil aquecer. A neve está a bloquear a saida de descarga ou a admissao de entrada da unidade exterior. Quando a temperatura de saida da água é baixa, pode ser dificil aquecer.
O Sistema não consgue aquecer instantanamente.	Devido a natureza doSYSTEMA de bomba de calor, pode levar algo tempo a aquecer a agua se a unidade está aComeçar fria.
O aquecedor de reserve liga (ON) automaticamente quando não está Activado.	A liação (ON) do aquecedor de reserve é uma protecao do permutador de calor da unidade interior.
A operacao inicia automaticamente mesmo sem o Temporizador LIGADO.	O temporizador de esterilização foi configurado.

Verifique o seguentes antes de pedir assistencia.

SINTOMA	VERIFICAR
O aquecimento não está aFUNCTIONAR eficazmente.	• Configure a TEMPERATURE CORRECTAMENTE. • A valvula do aquecedor do panel está fechada. • Limpe quando obstrução que se encontrar na entrada de ar e nas aberturas de ventilação de saída do ar da unidade exterior.
Ruido durante oestrutura.	• Verficar se a unidade foi instalada numa inclinação ou a tampa não está fechada adequadamente.
A unidade não funciona.	• Verifique se o disjuntor disparou.
O LED deestrutura não está acesso ou o visor do pailen de controlo está branco.	• A fonte de alimentação está desligada ou houve falha de corrente.

O LED de funciona pisca e aparece o documento de erro no visor do painei de controlo.

• Desligue a unidade e indique o)córgo deerro ao revendedor autorizzato.
• O funciona do temporizador é cancelado quando ocorrê umerro.

Botão de Modelo Aquecido Forçado

FORCE

• Em caso de falha no Sistema de bomba de calor de ar para agua, o aquecedor dereshva podser uso para aquecer a agua quente. Prima FORCE para activar o aquecedor dereshva.
• Prima /ON para parar o funciona do aquecedor forçado.
• Durante o modo Aquecedor Forcado, todas as outras operacoes não são permitidas.

Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos

Estes sintolos nos produits, embalagens e documents significam que os produits electrolycicos e electronicos usados nao podem ser misturados com os resíduos urbanos.

Para o tratamento apropriadou, recuperacao e reciclagem de produits velhos e baterias usadas, solicitacoes que os colque em pontos de recolha proprios, de accordo com a Legislaacion Nacional e com as Directivas Europeias 2002/96/EC e 2006/66/EC.

A eliminação correstá这是我 dojo aghar a poupar recursos valioso e evitar quaisquer potenciais efeitos negativos na saude humana e no ambiente, os quais poderriam resultar de um tratamento Incorrecto de Residuos.

Para mais informacoes sobre a recolha e reciclagem de produits velhos e baterias, por favor, contacte as autoridades locais responsaveis pela recolha de residuos ou o punto de vendia onde o produits foia adquirido.

De acordo com alegislacao nacional, poder ser aplicadas multas caso sera feita a eliminacao Incorrecta destes residuos.

Para Utilizadores Não Particulars da União Europeia

Se pretender eliminar equipamentos eletricos e electronicos, por favor, contacte o seu Distribuidor ou Produtor para obter mais informacoes.

[Informação sobre a eliminação noutros Países para da União Europeia]

Estes sintolos sào validos, apenas, na Unio Europeia. Se pretender eliminar este produits contacte, por favor, as autoridades locais responsaveis pela recolha de residuos ou o punto de vendal o produits foi adquirido e solicitte informacao sobre o método de eliminação correto.
