WH-UH12DE8 - Pompe à chaleur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à chaleur air-eau (système split)
Marque	Panasonic
Modèle	WH-UH12DE8
Installation	Unité intérieure + unité extérieure
Utilisation	Chauffage et production d'eau chaude sanitaire
Température de sortie d'eau (chauffage)	25 °C à 65 °C (réglable)
Plage de fonctionnement extérieur (chauffage)	-20 °C à 35 °C
Capacité du chauffage de secours	3 / 6 / 9 kW (sélectionnable)
Mode réservoir sanitaire	Oui (chauffage prioritaire ou combiné)
Mode silence	Oui (réduction du bruit de l'unité extérieure)
Minuterie programmable	Jusqu'à 6 programmes par jour, réglables par jour
Fonction stérilisation du réservoir	Oui (température et durée réglables, 40 °C à 75 °C)
Fonction antigel	Oui (protection du circuit d'eau)
Panneau de commande	Intégré avec affichage LED et touches tactiles
Affichage	Température de sortie d'eau, température extérieure, codes d'erreur
Sécurité	Disjoncteur RCCB intégré, mise à la terre obligatoire
Pression d'eau recommandée	0,05 à 0,3 MPa (0,5 à 3 bar)
Entretien du filtre externe	Nettoyage au moins une fois par an par un professionnel
Nettoyage de l'unité intérieure	Chiffon doux et sec, pas d'eau ni solvant
Réparabilité	Interventions réservées au revendeur agréé

FOIRE AUX QUESTIONS - WH-UH12DE8 PANASONIC

Comment régler la température de sortie d'eau ?

Accédez au mode SETTING en maintenant la touche SET enfoncée pendant 5 secondes. Utilisez les touches ▲/▼ pour sélectionner le paramètre H20 (eau) et définissez la température souhaitée entre 25 °C et 65 °C. Confirmez avec SET.

Que faire en cas d'affichage d'un code d'erreur ?

Notez le code d'erreur affiché, puis éteignez l'appareil avec la touche OFF/ON. Contactez immédiatement votre revendeur agréé en lui communiquant le code. La minuterie sera annulée jusqu'à la résolution du problème.

Comment activer le mode silencieux ?

Appuyez sur la touche MODE QUIET (fonctionnement silencieux) du panneau de commande. Le voyant Silence s'allume. Ce mode réduit le bruit de l'unité extérieure mais peut diminuer la capacité de chauffage.

Quand utiliser le chauffage de secours ?

Le chauffage de secours fournit un appoint lorsque la température extérieure est très basse. Appuyez sur la touche HEATER pour l'activer manuellement. Il se déclenche aussi automatiquement selon les réglages. Il ne peut être utilisé qu'en mode chauffage.

Comment programmer la minuterie ?

Appuyez sur TIMER, sélectionnez le jour avec ▲/▼, confirmez avec SELECT. Choisissez le numéro de programme (1 à 6), puis réglez l'heure de marche/arrêt et la température souhaitée. Validez chaque étape avec SET. Vous pouvez définir jusqu'à 6 programmes par jour.

Que faire si le chauffage ne fonctionne pas efficacement ?

Vérifiez que la température de consigne est correcte, que les vannes des radiateurs ou plancher chauffant sont ouvertes, et qu'aucun obstacle ne bloque les entrées/sorties d'air de l'unité extérieure. Si le problème persiste, contactez un revendeur agréé.

Comment nettoyer le filtre externe ?

Le filtre externe doit être nettoyé au moins une fois par an. Coupez l'alimentation électrique, retirez le filtre et nettoyez-le avec un aspirateur ou à l'eau claire (température inférieure à 40 °C). Laissez sécher avant de le remettre. Pour l'entretien, faites appel à un revendeur agréé.

Quelle est la pression d'eau recommandée ?

La pression d'eau du circuit doit se situer entre 0,05 et 0,3 MPa (soit 0,5 à 3 bar). Vérifiez la jauge de pression. Si elle est hors plage, contactez un revendeur agréé.

Que faire en cas d'inutilisation prolongée ?

Déconnectez la source d'alimentation électrique. Avant la remise en service, vérifiez que les entrées/sorties d'air sont dégagées. Il est conseillé de faire effectuer une inspection par un revendeur agréé avant la réutilisation.

Comment activer la stérilisation du réservoir ?

Dans le mode de réglage spécial (appuyez simultanément sur SET et CHECK pendant 5 secondes), naviguez jusqu'à la fonction Str Fun (stérilisation) et activez-la. Réglez ensuite le jour, l'heure, la température (40 °C à 75 °C) et la durée. Attention : ne pas utiliser l'eau pendant la stérilisation pour éviter les brûlures.

MODE D'EMPLOI WH-UH12DE8 PANASONIC

Avant d'utiliser l'appareil, lisez ce mode d'emploi dans son intégralité et conservez-le pour toute référence ultérieure. Avant de faire fonctionner l'unité, assurez-vous que l'installation a été correctement réalisée par un revendeur agréé et dans le strict respect des consignes d'installation fournies.

18~25

Nous vous remercions d'avoir porté votre choix sur un produit Panasonic

TABLE DES MATIÈRES

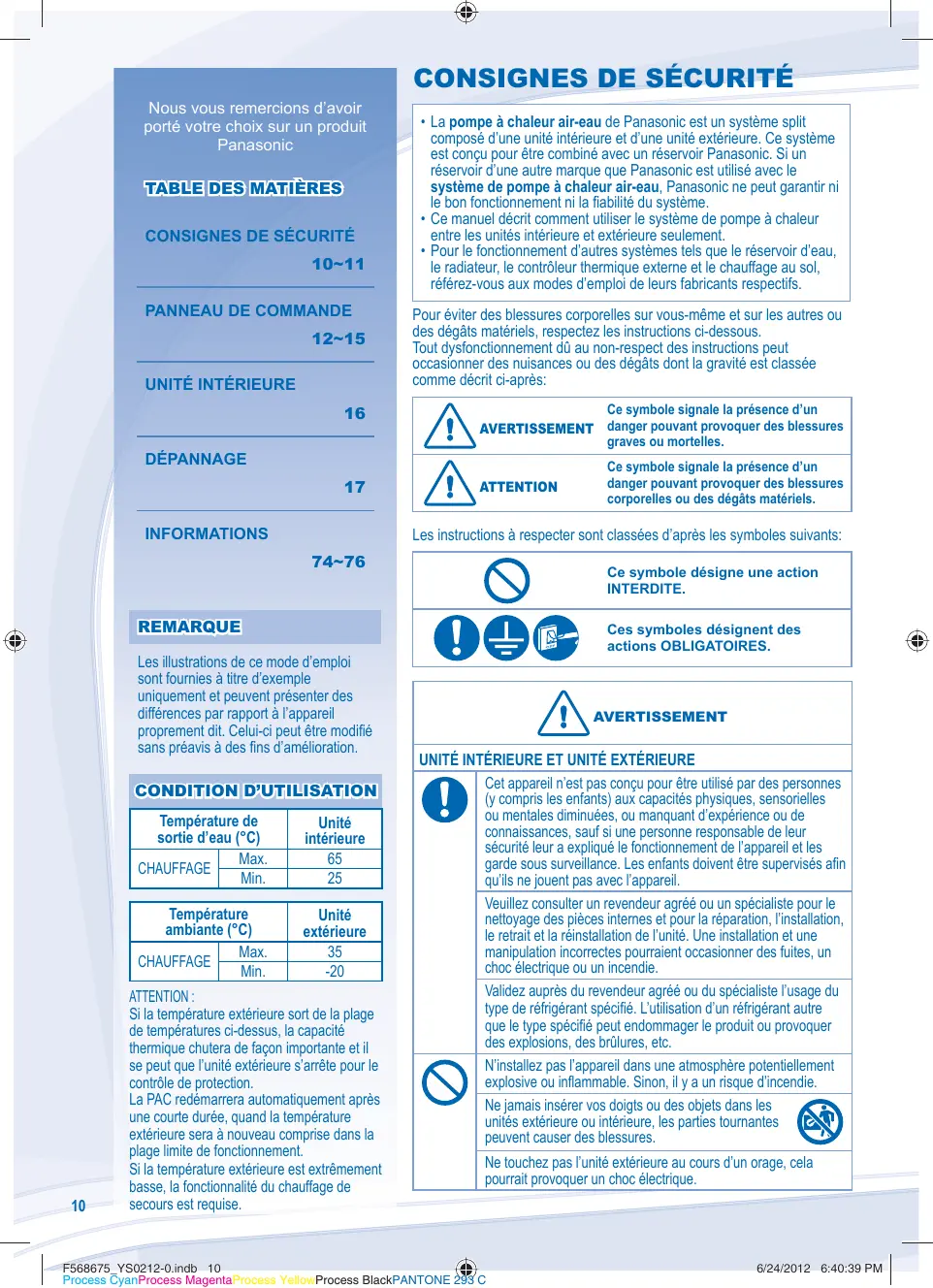

CONSIGNES DE SÉCURITÉ

10~11

PANNEAU DE COMMANDE

12~15

UNITE INTÉRIEURE

DéPANNAGE

INFORMATIONS

74~76

Remarque

Les illustrations de ce mode d'emploi sont fournies à titre d'exemple équivalent et peuvent présenter des différences par rapport à l'appareil proprement dit. Celui-ci peut être modifié sans préavis à des fins d'amélioration.

CONDITION D'UTILISATION

Température de sortie d'eau (°C)		Unité intérieure
CHAUFFAGE	Max.	65
	Min.	25

Température ambiente (°C)		Unité extérieur
CHAUFFAGE	Max.	35
	Min.	-20

Si la température extérieure sort de la plage de Températures ci-dessus, la capacité thermique chutera de façon importante et il se peut que l'unité extérieure s'arrête pour le contrôle de protection.

La PAC redémarrera automatiquement après une courte durée, quand la température extérieure sera à nouveau comprise dans la plage limite de fonctionnement.

Si la température extérieure est extrêmement basse, la fonctionnalité du chauffage de secours est requise.

Consignes de sécurité

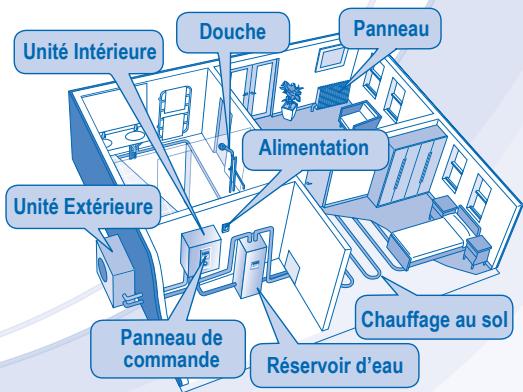

• La pompe à chaleur air-eau de Panasonic est un système split composé d'une unité intérieure et d'une unité extérieure. Ce système est conçu pour être combiné avec un réservoir Panasonic. Si un réservoir d'une autre marque que Panasonic est utilisé avec le système de pompe à chaleur air-eau, Panasonic ne peut garantir ni le bon fonctionnement ni la fiabilité du système.
• Ce manuel décrit comment utiliser le système de pompe à chaleur entre les unités intérieure et extérieure seulement. Pour le fonctionnement d'autres systèmes tels que le réservoir d'eau, le radiateur, le contrôleur thermique externe et le chauffage au sol, réferez-vous aux modes d'emploi de leurs fabricants respectifs.

Pour éviter des blessures corporelles sur vous-même et sur les autres ou des dégâts matériels, respectez les instructions ci-dessous. Tout dysfonnement d'au non-respect des instructions peut occasionner des nuisances ou des dégâts dont la gravité est classée comme décrit ci-après:

AVERTISSEMENT

Ce symbole signale la présence d'un danger pouvant provoquer des blessures graves ou mortelles.

ATTENTION

Ce symbole signale la présence d'un danger pouvant provoquer des blessures corporelles ou des dégâts matériels.

Les instructions à respecter sont classées d'après les symboles suivants :

Ce symbole désigne une action INTERDITE.

Ces symboles désignent des actions OBLIGATOIREs.

AVERTISSEMENT

UNITE Intérieure et UNITE exterieure

Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales diminuées, ou manquant d'expérience ou de connaissances, sauf si une personne responsable de leur sécurité leur a expliqué le fonctionnement de l'appareil et les garde sous surveillance. Les enfants doivent être supervisés afin qu'ils ne jouent pas avec l'appareil.

Veuillez consulter un revendeur/agréé ou un spécialiste pour le nettoyage des pièces internes et pour la réparation, l'installation, le retrait et la réinstallation de l'unité. Une installation et une manipulation incorrectes pourraient occasionner des fuites, un choc électrique ou un incendie.

Validez auprès du revendeur agréé ou du spécialiste l'usage du type de réfrigérant spécifique. L'utilisation d'un réfrigérant autre que le type spécifique peut endommager le produit ou provoquer des explosions, des brûlures, etc.

N'installez pas l'appareil dans une atmosphère potentiellement explosive ou inflammable. Sinon, il y a un risque d'incendie.

Ne jamais insérer vos doigts ou des objets dans les unités extérieure ou intérieure, les parties tournantes peuvent causer des blessures.

Ne touchez pas l'unité extérieure au cours d'un orage, cela pourrait provoquer un choc électrique.

! AVERTISSEMENT
UNITE INTÉRIEURE ET UNITÉ EXTÉRIEURE
	Ne vous asseyez pas et ne montez pas sur l'unité, vous risque de tomber accidentellement.
	N'installez pas l'unité intéérieure à l'extérieur. Elle est uniquement conçue pour une installation en intérieur.
ALIMENTATION
	N'utilisez pas de cordon modifié, de raccords, de ballonge ou de cordon non spécifique afin d'éviter une surchauffe et un incendie.
	Pour éviter une surchauffe, un incendie ou un choc électriche: • Ne partagez pas la prise d'alimentation avec un autre appeareil. • N'utilisez pas l'unité avec des mains mouillées. • Ne pas plier excessivement la fiche électriche.
	Si le cordon d'alimentation est endommagé, il doit être remplaced par le fabriquant, par un de ses techniciens ou par une personne qui possède des qualifications équivalentes à d'éviter tout risque.
	Cette unité est équipée d'un disjoncteur de courant résiduel (RCCB). Il est fortement conseilé de faire contrôler le fonctionnement du RCCB après l'installation et périodiquement après l'entretien ou la maintenance par un revendeur agrée afin de garantir son bon fonctionnement. Sinon, il y a risque de chic électriche ou d'incendie en cas de dysfonctionnement.
	Il est fortement conseilé d'installer un dispositif à courant résiduel (DCR) sur le site afin d'éviter un choc électriche ou un incendie.
	Cesser d'utiliser le produit lorsqu'une anomalie ou défaillance qualconque se produit et débrancher la fiche d'alimentation oumetre hors tension l'interrupteur et le disjoncteur. (Risque de fumée / feu / chic électriche) Exemples d'anomalie ou défaillance • L'RCCB s'arrête de lui-même. • Une oedre de brûlé, un bruit anormal, ou des vibrations sonores sont observés durant le fonctionnement de l'unité. • L'eau chaude continue à sortir de l'unité. Contacter immédiatement votre revendeur local pour l'entretien / réparation.
	Il est conseilé de porter des gants pendant la maintenance ou l'entretien afin d'éviter tout risque.
	Cet équipement doit être raccordé à la terre afin d'éviter un choc électriche ou un incendie.
	Prévenez les chocs électriques coupant l'alimentation: - Avant le nettoyage ou l'entretien. - En cas de non-utilisation prolongée.
	Cet apparéil convient à de multiples usages. Tous les circuits d'alimentation électriche doivent être coupés avant toute intervention sur les bornes de l'unité intéérière, afin d'éviter tout choc électricque, brûlle ou blessure mortelle.

ATTENTION
UNITE INTÉRIEURE ET UNITÉ EXTÉRIEURE
	Ne nettoyez pas l'unité intérieure avec de l'eau, du benzène, du solvant ou de la poudre à récurer.
	N'installé pas l'unité à proximité d'un équipement combustible ou dans une salle de bains. Sinon, il y a risque de chic électrique ou d'accidie.
	Ne touche pas le tuyau d'évacuation d'eau de l'unité intérieure pendant le fonctionnement.
	Ne posez rien sur ou sous l'unité.
	Ne touche pas l'ailette pointue d'aluminium, les parties pointues peuvent causeur des dommages.
	Ne pas utiliser le système lors de la stérisilisation pour éviter une surchauffe ou brûlure pendant la douche.
	Assurez-vous que le tuyau de vidange est correctement raccordé. Sinon, une fuite peut se produire.
	Après une longue période d'utilisation, assurez-vous que le support d'installation n'est pas détiroyé afin d'éviter une chute de l'unité.
	Les réglages du champ de la fonction de stérisilisation doivent être configurés par le revendeur agréé conformément aux lois et règlementations locales.
PANNEAU DE COMMANDME
	Ne laisssez pas le panneau de commandeprehende l'humidité. Sinon, il y a risque de chocolélectrique ou d'accidie.
	N'appuyez pas sur les touches du panneau de commande à l'aide d'objets durs et pointus. Vous pourriez endommager l'unité.
	Ne nettoyez pas le panneau de commande avec de l'eau, du benzène, du diluant ou de la poudre à récurer.
	N'inspectez pas et n'entretenez pas le panneau de commande vous-même. Consultez un revendeur agréé. Sinon, vous pourriez vous blesser en cas de mauvaise manipulation.

Panneau de commande

• Il est possible que certaines fonctions décrites dans ce manuel ne soient pas applicables à cette unité.
• Consultez votre revendeur agréé le plus proche pour en savoir plus.
• En fonctionnement normal, les touches RESET, FORCE et SERVICE sont inactives.

Ouvrir le couvercle pour accéder aux touches de sélection.

Afficheur du panneau de commande

a Voyant de MARCHE/ARRET du mode chauffage b Voyant de mode Réservoir c Voyant de mode Silence d Voyant Activé/Désactivé du chauffage de secours e Voyant de MARCHE/ARRET de la demande de chauffage forcé f Panneau connecté du contrôleur thermo externe g DEL de fonctionnement h Affichage solaire i Voyant Attention (température du réservoir supérieure à 60°C)

Touches du panneau de commande

1 Touche de marche/arrêt (OFF/ON) 2 Touche de mode de fonctionnement 3 Touche de fonctionnement silencieux 4 Touche activant le chauffage de secours de l'unité intérieure 5 Touches de mode de réglage du système

Réglage du jour et de l'heure

CLOCK

1. Appuyez sur
2. Appuyez sur ou pour régler le jour.

SET

1. Appuyez sur pour confirmer.
2. Répétez les étapes 2 et 3 pour régler l'heure.

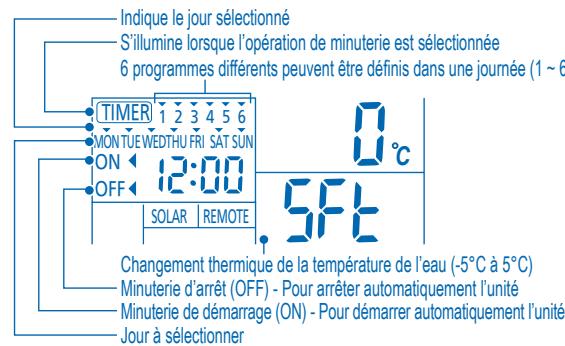

Affichage du réglage Horloge/Minuterie k Affichage de la température ambience extérieure 1 Affichage de la température de sortie d'eau m Voyant (MARCHE/ARRET) du chauffage de secours en cours n Voyant (MARCHE/ARRET) du chauffage d'appoint en cours O Voyant MARCHE/ARRÉT du mode Dégivrage système p Voyant de MARCHE/ARRET du mode de réglage du système Voyant de MARCHE/ARRÉT du mode de contrôle de l'état du système Voyant MARCHE/ARRÉT du mode Entretien système

6 Touche de groupe de réglage de la minuterie 7 Touche de mode de chauffage forcé 8 Touche du mode Entretien système 9 Touches de mode de contrôle de l'état du système 10 Touche de réinitialisation d'erreur

Remarques:

Le jour et l'heure doivent être réglés : - Au premier démarrage de l'unité. - Au redémarrage de l'unité après une longue période d'arrêt. - L'heure réglée sera l'heure standard pour toutes les opérations de la minuterie.

Configuration des fonctions speciales

• Après l'installation initiale, vous pouvez ajuster les réglages manuellement. Le réglage initial reste actif jusqu'à sa modification par l'utilisateur. Le panneau de contrôle peut être utilisé pour plusieurs installations. Il est possible que certaines fonctions ne soient pas applicables à toutes unités. Assurez-vous que le voyant LED de fonctionnement est éteint (OFF) avant de réaliser le réglage.

1. Appuyez simultanément sur SET et CHECK pendant 5 secondes pour entrer en mode de réglage spécial. Le voyant « RÉGLAGE » et « ÉTAT » est ACTIVÉ.
2. Appuyez sur ou pour naviguer entre les fonctions.
3. Appuyez sur SELECT
4. Appuyez sur ou pour activer la fonction OUI ou désactiver la fonction NON ou définir d'autres options.
5. Appuyez sur SET pour confirmer.

Réglage	Afficheur du panneau decommande	Description
1	ro ai	Con Contrôleur thermique exte (OUI / NON)Pour définir une connexion avec le contrôleur thermique exte.
2	HEATER	Cap Sélection de la capacité du chauffage de secours interieur (3 kW / 6 kW / 9 kW)Pour réduire la puissance du chauffage à tout moment. Les options varient en fonction du modele.
3	Anti Fré	Fonction de prévention du gel du circuit d'eau (OUI / NON)Pour activer ou désactiver la fonction de prévention du gel du circuit d'eau lorsque l'unité est en ARRÊT.
4	TANK	Con Connexion du réservoir (OUI / NON)Pour définiir une connexion avec le réservoir.Remarque : Si « Connexion réservoir » est régé sur « NON», les réglages 5 à 14 sont ignorés.
5	SOLAR	Pry Priorité solaire (OUI / NON)Pour désirir l'utilisation du solaire pour chauffer le réservoir d'eau.
6	HEAT	Pry Priorité chauffage (OUI / NON)Pour désirir le chauffage de la pièce comme priorité en mode HEAT (CHAUFFAGE) + TANK (RESERVOIR).Remarque : Si « Priorité chauffage » est régé sur « OUI», les réglages 7 et 8 sont ignorés.
7	HEAT	Réglage de l'intervalle de fonctionnement du chauffagePour régler le minuteur pour le mode Chauffage pendant le mode HEAT (CHAUFFAGE) + TANK (RESERVOIR) (0,5 heures à 10 heures).
8	TANK	Réglage de l'intervalle de chauffe du réservoirPour régler le minuteur du réservoir en mode CHAUFFAGE + RÉSEROVIR(5 minute ~ 1 heures 35 minutes).
9	BOOSTER	htr Fonction Chauffage d'appoint (OUI / NON)Pour activer ou désactiver la fonction de chauffage d'appoint.Remarque : si la « fonction Chauffage d'appoint » est régée sur « NON», le réglage 10 est ignoré.
10	BOOSTER	dly Réglage de l'heure de retard du chauffage de démarragePour régler le minuteur de retard pour le chauffage d'appoint sur ON (MARCHE) si la température du réservoir d'eau n'est pas atteinte (20 minutes à 1 heures 35 minutes).

• Ne pas utiliser le système lors de la stérilisation pour éviter une surchauffe ou brûlure pendant la douche.
• Les règles du champ de la fonction de stérilisation doivent être configurées par le revendeur agréé conformément aux lois et réglementations locales.

11	Str	Fun	Stérisisation (OUI / NON) Pour régler la stérisération, si nécessaire. Remarque: Si « Stérisération » est régle sur « NON», les régles 12 à 14 sont ignorés.
12	Str		Définition du jour et de l'heure de la stérisération Pour régler le minuteur pour la stérisération (seulement une fois par semaine, fonctionnera même en état de voirie).
13	Str	boi	Réglage de la température de stérisération Pour régler la température pour la fonction de stérisération (40°C ~ 75°C).
14	Str	oPr	Temps continu de stérisération Pour régler le minuteur de façon àmaintenir la température de chauffage afin de terminer la fonction de stérisération (5 minutes ~ 1 heures).

OFF/ON ①

Pour METTRE l'appareil sous / hors tension

• Lorsque l'unité est en marche (ON), le voyant LED de fonctionnement est éclairé et les températures réelles de sortie d'eau et d'air extérieur apparaissent sur l'afficheur du panneau de commande.

Mode chauffage

• Pour ACTIVER ou DESACTIVER le mode de chauffage de panneau / au sol.
• Dans ce mode, l'unité extérieure fournit la capacité de chauffage à l'unité intérieure.

Mode chauffage + réservoir

• Dans ce mode, l'unité extérieure fournit la capacité de chauffage au réservoir sanitaire et à l'unité intérieure.
• Cette opération n'est pas utilisée si le réservoir d'eau sanitaire n'est pas installé.

Mode réservoir

• Pour ACTIVER ou DÉSACTIVER le fonctionnement du réserve sanitaire.
• Dans ce mode, l'unité extérieure fournit la capacité de chauffage au réservoir sanitaire.

Pour un environnement silencieux

• Cette opération réduit le bruit de l'unité extérieure. Dans cette condition, cela peut provoquer une baisse de la capacité de chauffage.

Pour activer le chauffage de secours

• Le chauffage de secours fournit une capacité de chauffage supplémentaire en cas de température extérieure très basse et ne peut être utilisé que lorsque l'unité intérieure est en mode chauffage quand il a été activé après avoir poussé cette touche.
• Le chauffage de secours est automatiquement ACTIVÉ lorsque les conditions de réglage sont remplies. Pour désactiver manuellement l'opération de chauffage, appuyez à nouveau sur la touche correspondante.

STATUS

Mode de controle de l'etat du systeme

1. Appuyez sur CHECK pendant 5 secondes pour entrer en mode de statut (STATUS).
2. Appuyez sur ou pour vérifier la température de l'eau d'entrée, la température du réservoir, la fréquence de fonctionnement du compresseur ou l'histoire d'erreurs.

• Appuyez sur pour sortir du mode de STATUS.
• Une fois le mode de statut (STATUS) activé, le voyant « STATUS » s'allume.
• Le mode de statut (STATUS) ne peut pas être activé lorsque le voyant « SETTING » est allumé.

Fonctionnement AVANCE

• Il est vivement recommandé de contacter le revendeur agrée le plus proche pour changer la plage de température de l'eau.
• Il est possible d'utiliser le panneau de commande pour régler la plage de température de sortie d'eau et de température d'air extérieur.

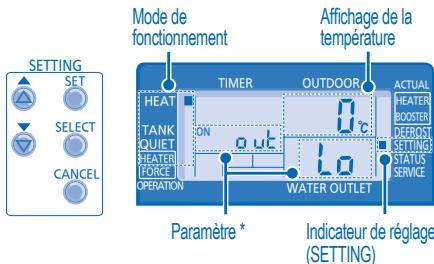

Mode de réglage du système

1. Appuyez sur SET pendant 5 secondes pour entrer en mode de réglage « SETTING ». Le voyant « SETTING » s'allume.
2. Appuyez sur ou sur pour désirer un paramètre.
3. Avec avoir sélectionné le paramètre désiré, appuyez sur pour entrer le paramètre.
4. Appuyez sur ou sur pour définir la température désirée.
5. Appuyez à nouveau sur SET pour confirmer le réglage.
6. Régalez les étapes 2 à 5 pour définir les autres paramètres.

Mode de fonctionnement Paramètres Description

HEAT	aut La	Température régée ambiente extérieure basse (-15°C ~ 15°C).
HEAT	aout H,	Température régée ambiente extérieure haute (-15°C ~ 15°C).
HEAT	H20 La	Température de sortie d'eau définie pour une température de l'air extérieur basse (25°C ~ 65°C).
HEAT	H20 H,	Température de sortie d'eau définie pour une température de l'air extérieur elevée (25°C ~ 65°C).
HEAT	Température de l'eau H20 La H20 H,	Température de l'eau définie
HEAT	OFF	Température définit pour l'arrêt (OFF) de l'opération de chauffage (5°C ~ 35°C).
HEATER	aout ON	Température de l'air extérieur définie pour le démarrage (ON) de l'opération de chauffage (-15°C ~ 20°C).
TANK	SET	Température du réservoir sanitaire définie (40°C ~ 75°C).

Réglage du RELAIS thermique de la temperature de l'eau

1. Appuyez sur SET dans les 5 secondes.
2. Répérez les étapes 3 à 5 pour régler la température de relais souhaitée (-5^ 5^).

Remarques:

• Appuyez sur ou attendez 30 secondes pour quitter le mode de réglage « SETTING »
• La température de réglage est mémorisée dans le système sur confirmation.
• Le mode « SETTING » ne peut pas être activé lorsque les voyants « SERVICE » et « STATUS » sont allumés.

Étape

TIMER Appuyez sur

1. Appuyez sur ou pour sélectionner le jour de votre choix.
2. Appuyez sur pour confirmer. SELECT
3. « 1 » clignotera, appuyez sur SELECT pour régler le programme 1.
4. Appuyez sur OFF/ON pour sélectionner la minuterie de DEMARRAGE ou d'ARRET.
5. Appuyez sur ON ou OFF pour sélectionner l'heure de votre choix. MODEQUIETHEATER Vouspezregler, et la température de changement souhaitée à l'aide du minuteur.
6. Appuyez sur SET pour confirmer le programme 1. Le jour sélectionné sera mis en évidence avec ▼.
7. Après 2 secondes, l'affichage se déplacera au programme suivant.
8. Régalez les étapes 4 à 7 pour régler les programmes 2 à 6. • Au cours de la configuration de la minuterie, si aucune touche n'est pressée dans les 30 secondes ou si la touche est pressée, le réglage à ce moment-là est confirmé et la configuration de la minuterie est terminée.

Ajouter/modifier une minuterie

Désactiver la minuterie

Activer la minuterie

Vérifier la minuterie

Annuler la minuterie

Appuyez sur TIMER, puis appuyez sur CANCEL TIMER. Appuyez sur, puis appuyez sur SET.

1. Appuyez sur TIMER
2. Appuyez sur ou jusqu'à ce que votre jour souhaité s'affiche, appuyez sur pour confirmer cette sélection.
3. Appuyez sur ou pour vérifier les programmes règles.
4. Appuyez sur TIMER
5. Appuyez sur ou jusqu'à ce que votre jour souhaité s'affiche, appuyez sur SELECT pour confirmer cette sélection.

SELECT

1. Appuyez sur pour entrer dans le réglage des programmes.
2. Appuyez sur ou jusqu'à ce que votre programme souhaité s'affiche.

CANCEL

1. Appuyez sur CANCEL pour annuler le programme.

Remarques:

• Vous pouvez régler la minuterie pour chaque jour de la période (du lundi au dimanche), avec 6 programmes par jour. Lorsque l'appareil est allumé par la minuterie (TIMER), il utilisera la température déjà réglée pour contrôler la température de la sortie d'eau.
• Le même programme de minuterie ne peut pas être réglé dans la même journée.
• Vous pouvez également sélectionner des groupes de jours avec le même réglage de minuterie.
• Favorise les économies d'énergie en vous permettant de régler jusqu'à 6 programmes tous les jours.
• Coupe l'alimentation avant le nettoyage.

Consignes pour le nettoyage

N'utilisez pas de benzene, de diluant ou de poudre à recycler. Utilisez uniquement du savon ( pH7) ou un détergent ménager neutre. - N'utilisez pas de l'eau dont la température est supérieure à 40°C.

Conseil

• Pour garantir une performance optimale de l'unité, un nettoyage d'entretien doit être effectué à intervalles réguliers. Veuillez consulter un revendeur/agré.

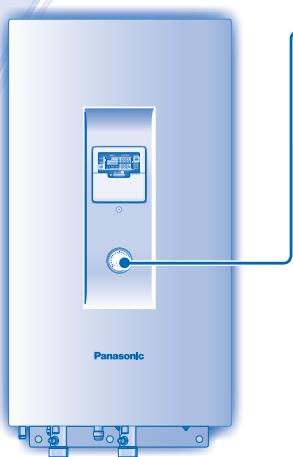

JAUGE de pression d'eau

• Ne faites pas subir de pression ou de coups au couvercle en verre avec des objets durs et pointus. Cela pourrait endommager l'unité.

Assurez-vous que la pression de l'eau est située entre 0,05 et 0,3 MPa (0,1 MPa = 1 bar).

• Si la pression de l'eau sort de la plage ci-dessus, veuillez consulter votre revendeur agréé.

UNITE Et panneau de commande intérieurs

N'éclaboussez pas d'eau directement. - Essuyez délicatement l'unité avec un chiffon doux et sec.

Filtre EXTERNE

• Nettoyez le filtre externe au moins une fois par an. Ne pas le faire pourrait résulter en un colmatage du filtre et par conséquence une panne du système. Veuillez consulter un revendeur/agréé.

• N'obstruez pas les évents d'admission et de sortie d'air sous peine de provoquer une baisse des performances ou une panne. Retirez les obstacles pour garantir la ventilation.
• En hiver, nettoyez et retirez la neige à proximité de l'unité extérieure de façon à ce qu'elle n'obstrue pas les évents d'admission et de sortie d'air.

Inspection

• Afin de garantir une performance optimale de l'appareil, des inspections saisonnières de l'appareil, du filtre externe et du câblage sur site doivent être effectuées à intervalles réguliers. Cet entretien doit être effectué par le revendeur agréé.
• Dégagez toute obstruction des évents d'admission et de sortie d'air de l'unité extérieure.

Preparation en cas d'inutilisation prolongée

• Déconnectez la source d'alimentation.

PIECES NON Susceptibles d'etre reparees par vos SOINS

Débranchez l'alimentation électrique et contactez le revendeur autorisé dans les conditions suivantes:

• Bruit anormaux pendant la mise en service.
• Pénétration d'eau/corps étrangers à l'intérieur du panneau de commande. Fuite d'eau de l'unité intérieure.
• Désactivation fréquence du disjoncteur.
• Le cordon d'alimentation est inhabituellement chaud.

Les phénomènes suivants ne correspondent pas à un dysfonctionnement.

PHÉNOMÈNE	CAUSE
Bruit d'écoulement pendant le fonctionnement.	• Fluide frigorigène à l'intérieur de l'appareil.
Le fonctionnement ralentit quelques minutes après avoir remis en marche l'appareil.	• Le ralentissement est une protection du compresseur de l'appareil.
L'unité extérieur dégage de la vapeur ou de l'eau.	• De l'eau se condense ou s'évapore dans les tuyaux.
En mode de chauffage, l'unité extérieur émet de la vapeur.	• Cela est dû à l'opération de dégivrage sur l'échangeur thermique.
L'unité extérieur ne fonctionne pas.	• Lorsque la température extérieure sort de la plage des conditions de fonctionnement, le système de pompè à chaleur entre en contrôle de protection.
Le système de la pompè à chaleur air à eau s'éteint.	• Le système de la pompè à chaleur bascule en mode de contrôle de protection. Le compresseur s'arrête lorsque la température d'entrée de l'eau est inférieure à 18°C; l'alimentation électrique du chauffage de secours s'allume lorsque la température d'entrée de l'eau est inférieure à 23°C.
Le système a du mal à chauffer.	• Si le chauffage foumi par l'intérieur est double d'un chauffage au sol ou d'un radiateur, il se peut que la température de l'eau chaude baisse et affaiblisse l'action calorifique du chauffage au sol ou du radiateur. • Lorsque la température extérieure est faible, il peut être difficile de chauffer. • Vérifier qu'aucun bloc de neige n'obstrue l'évacuation ou l'admission de l'unité extérieur. • Si la température de sortie d'eau est faible, il peut être difficile d'obtenir de la chaleur.
Le système ne peut pas chauffer instantanément.	• De par la nature du système de pompè à chaleur, la chauffe de l'eau peut prendre un certain temps si l'unité est démarrée à froid.
Le chauffage de secours s'allume automatiquement lorsqu'il n'est pas activé.	• La mise sous tension du chauffage de secours est une protection de l'échangeur thermique de l'unité intérieure.
L'opération démarre automatiquement même si le minuteur n'est pas sur ON (MARCHE).	• Le minuteur de stérisisation a été régle.

Vérifiez les éléments suivants avant de faire appel au service de maintenance.

PHÉNOMÈNE	VÉRIFICATION
La fonction chauffage ne fonctionne pas efficacement.	• Réglez la température correctement. • Vérifiez que la vanne du panneau chauffant est fermée. • Dégagez toute obstruction des évets d'admission et de sortie d'air de l'unité extérieure.
L'appareil fait du bruit lorsqu'il fonctionne.	• Vérifiez si l'unité n'a pas été installée en inclinaison ou si le capot n'est pas mal fermé.
L'appareil ne fonctionne pas.	• Vérifiez si le coupe-circuit est déclenché.
La DEL de fonctionnement n'est pas allumée ou l'écran du panneau de commande est vide.	• Il se peut que l'alimentation soit coupée ou qu'il y ait une panne de courant.

La DEL de fonctionnement clignote et un code d'erreur apparait sur l'écran du panneau de commande.

• Éteignez l'unité et indiquez le code d'erreur au revendeur agréé.
• L'opération de minuterie est annulée lorsque le code d'erreur apparait.

Type de mode de chauffage forcé

FORCE

• En cas de panne du système de pompe à chaleur air-eau, le chauffage de secours peut être utilisé pour chauffer l'eau de chauffage. Appuyez sur FORCE pour enclencher le chauffage de secours.
• Appuyez sur OFF/ON pour arrêter l'opération de chauffage force.
• En mode de chauffage force, toutes les opérations ne sont pas autorisées.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellément nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

Information relative à l'élimination des déchets dans les pays extérieurs à l'union européenne

Ce pictogramme n'est valide qu'à l'intérieur de l'Union Européenne. Pour connaître la méthode applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de leur distributeur.
