Tipo de producto	Bomba de calor aire-agua (sistema split)
Marca	Panasonic
Modelo	WH-UH12DE8
Instalación	Unidad interior + unidad exterior
Uso	Calefacción y producción de agua caliente sanitaria
Temperatura de salida de agua (calefacción)	25 °C a 65 °C (ajustable)
Rango de funcionamiento exterior (calefacción)	-20 °C a 35 °C
Capacidad de calefacción de emergencia	3 / 6 / 9 kW (seleccionable)
Modo depósito sanitario	Sí (calefacción prioritaria o combinada)
Modo silencio	Sí (reducción de ruido de la unidad exterior)
Temporizador programable	Hasta 6 programas por día, ajustables por día
Función de esterilización del depósito	Sí (temperatura y duración ajustables, 40 °C a 75 °C)
Función anticongelante	Sí (protección del circuito de agua)
Panel de control	Integrado con pantalla LED y teclas táctiles
Pantalla	Temperatura de salida de agua, temperatura exterior, códigos de error
Seguridad	Interruptor diferencial RCCB integrado, conexión a tierra obligatoria
Presión de agua recomendada	0,05 a 0,3 MPa (0,5 a 3 bar)
Mantenimiento del filtro externo	Limpieza al menos una vez al año por un profesional
Limpieza de la unidad interior	Paño suave y seco, sin agua ni disolvente
Reparabilidad	Intervenciones reservadas al distribuidor autorizado

Preguntas frecuentes - WH-UH12DE8 PANASONIC

¿Cómo ajustar la temperatura de salida de agua?

Acceda al modo SETTING manteniendo presionada la tecla SET durante 5 segundos. Utilice las teclas ▲/▼ para seleccionar el parámetro H20 (agua) y defina la temperatura deseada entre 25 °C y 65 °C. Confirme con SET.

¿Qué hacer en caso de visualización de un código de error?

Anote el código de error mostrado, luego apague el aparato con la tecla OFF/ON. Contacte inmediatamente a su distribuidor autorizado comunicándole el código. El temporizador se cancelará hasta la resolución del problema.

¿Cómo activar el modo silencioso?

Presione la tecla MODE QUIET (funcionamiento silencioso) del panel de control. El indicador Silencio se enciende. Este modo reduce el ruido de la unidad exterior, pero puede disminuir la capacidad de calefacción.

¿Cuándo usar la calefacción de emergencia?

La calefacción de emergencia proporciona un apoyo cuando la temperatura exterior es muy baja. Presione la tecla HEATER para activarla manualmente. También se activa automáticamente según los ajustes. Solo se puede usar en modo calefacción.

¿Cómo programar el temporizador?

Presione TIMER, seleccione el día con ▲/▼, confirme con SELECT. Elija el número de programa (1 a 6), luego ajuste la hora de encendido/apagado y la temperatura deseada. Valide cada paso con SET. Puede definir hasta 6 programas por día.

¿Qué hacer si la calefacción no funciona eficazmente?

Verifique que la temperatura de consigna sea correcta, que las válvulas de los radiadores o suelo radiante estén abiertas, y que ningún obstáculo bloquee las entradas/salidas de aire de la unidad exterior. Si el problema persiste, contacte a un distribuidor autorizado.

¿Cómo limpiar el filtro externo?

El filtro externo debe limpiarse al menos una vez al año. Corte la alimentación eléctrica, retire el filtro y límpielo con una aspiradora o con agua clara (temperatura inferior a 40 °C). Deje secar antes de volver a colocarlo. Para el mantenimiento, llame a un distribuidor autorizado.

¿Cuál es la presión de agua recomendada?

La presión de agua del circuito debe estar entre 0,05 y 0,3 MPa (es decir, 0,5 a 3 bar). Verifique el manómetro. Si está fuera del rango, contacte a un distribuidor autorizado.

¿Qué hacer en caso de inactividad prolongada?

Desconecte la fuente de alimentación eléctrica. Antes de volver a poner en servicio, verifique que las entradas/salidas de aire estén despejadas. Se recomienda realizar una inspección por un distribuidor autorizado antes de reutilizar.

¿Cómo activar la esterilización del depósito?

En el modo de ajuste especial (presione simultáneamente SET y CHECK durante 5 segundos), navegue hasta la función Str Fun (esterilización) y actívela. Ajuste luego el día, la hora, la temperatura (40 °C a 75 °C) y la duración. Atención: no usar el agua durante la esterilización para evitar quemaduras.

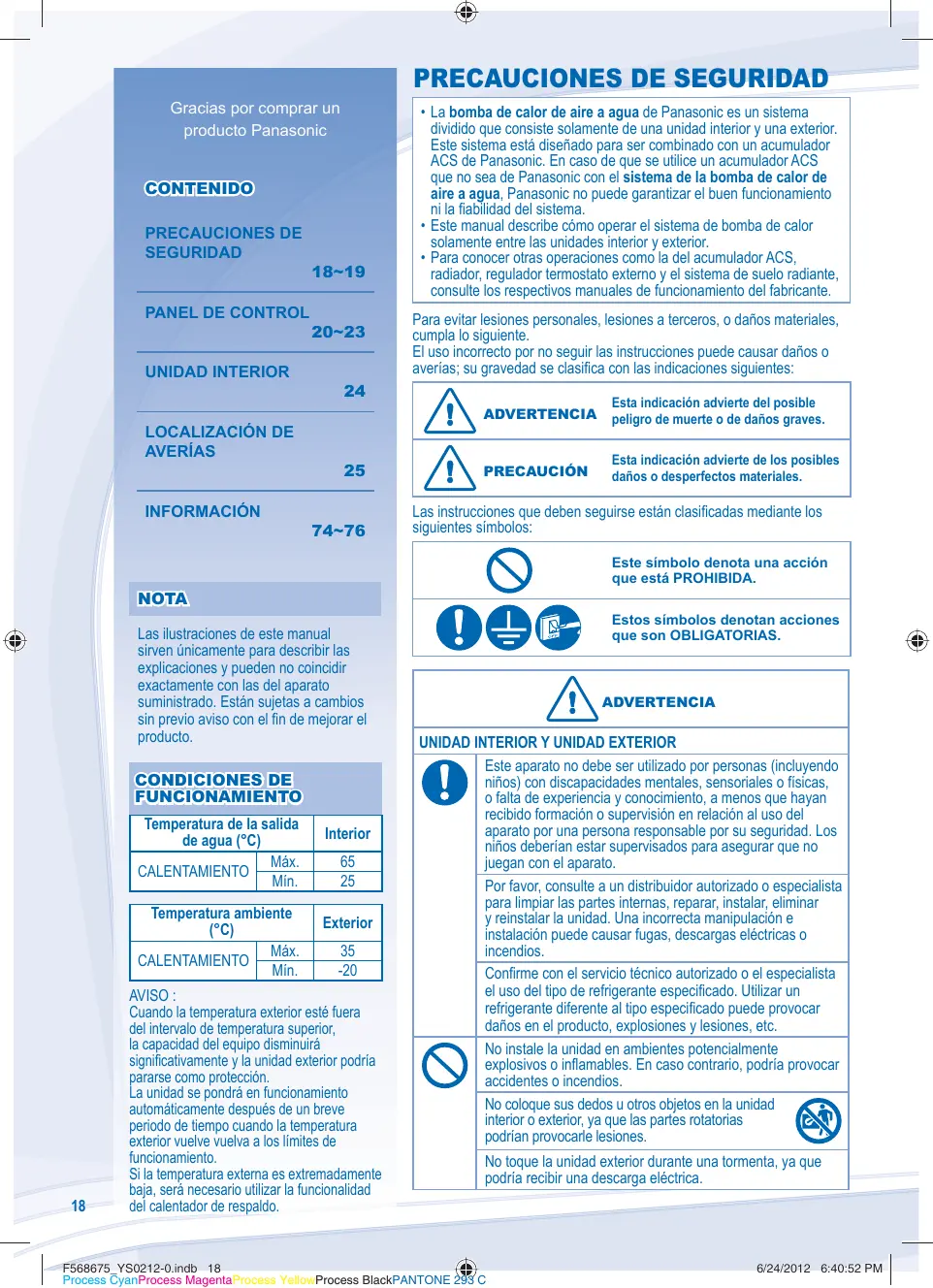

MANUAL DE USUARIO WH-UH12DE8 PANASONIC

Antes de utilizar, lea atentamente estas instrucciones de funcionamiento y consérvelas como futuro elemento de consulta.

Antes de operar la unidad, asegúrese de que la instalación haya sido realizada correctamente por un instalador autorizado, siguiendo de forma correcta y precisa las instrucciones de instalación dadas.

Gracias por comprar un producto Panasonic

CONTENIDO

PRECAUCIONES DE SEGURIDAD

18~19

PANEL DE CONTROL

20~23

UNIDAD INTERIOR

24

LOCALIZACIÓN DE AVERÍAS

25

INFORMACIÓN

74~76

NOTA

Las ilustraciones de este manual sirven únicamente para describir las explicaciones y pueden no coincidir exactamente con las del aparato suministrado. Están sujetas a cambios sin previo aviso con el fin de mejorar el producto.

Cuando la temperatura exterior está fuera del intervalo de temperatura superior, la capacidad del equipo disminuirá significativamente y la unidad exterior podrá pararse como protección. La unidad se pondrá en funcionamiento automáticamente después de un breve periodo de tiempo cuando la temperatura exterior vuelva a los límites de funcionamiento.

Si la temperatura externa es extremadamente baja, será necesario utilizar la funcionalidad del calentador de respaldo.

PRECAUCIONES DE SEGURIDAD

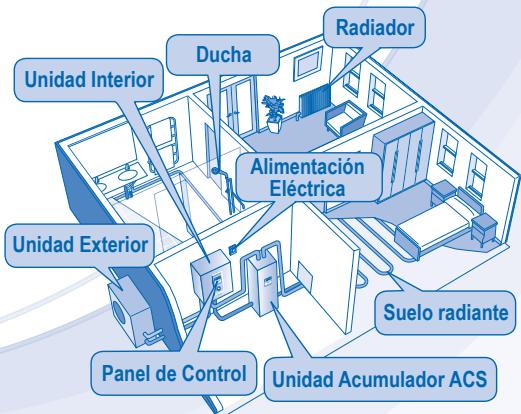

• La bomba de calor de aire a agua de Panasonic es un sistema dividido que consiste solamente de una unidad interior y una exterior. Este sistema está diseñado para ser combinado con un acumulador ACS de Panasonic. En caso de que se utilice un acumulador ACS que no sea de Panasonic con el sistema de la bomba de calor de aire a agua, Panasonic no puede garantizar el buen funcionamiento ni la fiabilidad del sistema.
• Este manual describe cómo operar el sistema de bomba de calor solamente entre las unidades interior y exterior.
• Para otras operaciones como las del acumulador ACS, radiador, regulador termostato externo y el sistema de suelo radiante, consulte los respectivos manuales de funcionamiento del fabricante.

Para evitar lesiones personales, lesiones a terceros, o daños materiales, cumpla lo siguiente.

El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasifica con las indicaciones siguientes:

ADVERTENCIA

Esta indicación advierte del posible peligro de muerte o de daños graves.

PRECAUCIÓN

Esta indicación advierte de los posibles daños o desperfectos materiales.

Las instrucciones que deben seguirse están clasificadas mediante los siguientes símbolos:

Este símbolo denota una acción que está PROHIBIDA.

Estos símbolos denotan acciones que son OBLIGATORIAS.

ADVERTENCIA

UNIDAD INTERIOR Y UNIDAD EXTERIOR

Este aparato no debe ser utilizado por personas (incluyendo niños) con capacidades mentales, sensoriales o físicas reducidas, o con falta de experiencia y conocimiento, a menos que hayan recibido formación o supervisión en relación al uso del aparato por una persona responsable de su seguridad. Los niños deben estar supervisados para asegurar que no juegan con el aparato.

Por favor, consulte a un distribuidor autorizado o especialista para limpiar las partes internas, reparar, instalar, eliminar y reinstalar la unidad. Una incorrecta manipulación e instalación puede causar fugas, descargas eléctricas o incendios.

Confirme con el servicio técnico autorizado o el especialista el uso del tipo de refrigerante especificado. Utilizar un refrigerante diferente al tipo especificado puede provocar daños en el producto, explosiones y lesiones, etc.

No instale la unidad en ambientes potencialmente explosivos o inflamables. En caso contrario, podría provocar accidentes o incendios.

No coloque sus dedos u otros objetos en la unidad interior o exterior, ya que las partes rotatorias podrían provocarle lesiones.

No toque la unidad exterior durante una tormenta, ya que podría recibir una descarga eléctrica.

ADVERTENCIA
UNIDAD INTERIOR Y UNIDAD EXTERIOR
	No se siente o apoye pare sobre launidad, seoulda caer accidentamente.
	No instale launidad interior en exteriores. Está disnada sólo para el uso en interiores.
FUENTE DE ENERGÍA
	No utilise un cable modificado, unido con otro, un cable de extensiono o un cable no especificado para evitar sobrecalentamento e incendios.
	Para evaporar el sobrecalentamento, incendio o descarga electrónica: ·No comparta la misma toma de corriente conOthers equipos. ·No lo manipule con las manos mojañas. ·No doble excessivamente el cable de alimentación.
	Para evaporar riesgos, si el cable de alimentación está dañado y esnecessary Cambiarlo,debárheracerlo el fabricante, unrepresentante del service technique o una personaequalficada.
	Estaunidad está equipada con un interruptor por corriente residual (RCCB).Se recomienda verificar elFunciamento del RCCBdespués de la instalación y periodicallydespuésde queel service technique autorizzato realizó reparaciones o elmantimiento para asegurarde que estéfuncionando en buena conditiones.De othermanera, en caso de un fallo, pueden producirsepeligrosas descargas electricas o incendios.
	Se recomienda altamente instalarlo con undispositivo residual actual (RCD) para evapor Descargas electricas o incendios.
	Deje deutilizar el producto cuandohayacualquier anomalidad/fallo ydescnocteele cable de corriente o desactivele interruptor del alimentación.(riesgo de humo/fuego/descarga electrica)Ejemplodes de anomalidad·El RCCBseapaga porsiistro. ·Sepercibe olorahumo, ruidonormal osonido de vibración cuandolaunidad está enfuncenimiento. ·Nodeferalsalirgacaliente delunidad.Contacte immeditamentecon su service technique autorizzato localparaismantenimiento/reparacion.
	Se recomienda usaguanientes durante la reparaciónomantenimiento paraevitarriesgos.
	Este equipodeberadeconnectarseatierra paraevitardescargas electricas o incendios.
	Evite descargas electricasdesconectando laalimentación electrónica cuando:-Antes dellimpiarlo orrepararlo.-Largo periodo endesuso.
	Esteaparatoespara multiplesusos.Todos loscircuitofof alimentación electrónica se debenapagarantesdeaceederacualquierterminal enelunidad inferior,paraevitaruna descarga electractivemqmamaduraollesiónfatal.

PRECAUCIÑON
UNIDAD INTERIOR Y UNIDAD EXTERIOR
	No limpie launidad interior con agua, benceno, disolvente o limpiador en polvo.
	No instale launidad cercada de ningún equipo combustible ni en un báño. De lo contrario, podría Causear una descarga electrónica o incendio.
	No toque la tuberia de descarga de agua en la Unidad interior durante la operación.
	No coloco nada encima ni debajo de la Unidad.
	No tocar las partes de aluminio angulosas, PODEN Causar daños.
	No utilise el sistemas durante la esterilización para evaporar quemarse o que se caliente excessively durante la ducha.
	Asegúrese de que el tubo de drenaje está conectado correctamente. Si no es asi, se podrián producir fugas.
	Después de un长大o periodo de uso, asegúrese de que la ranura de instalación no se encontrar deteriorada, para evaporar que la Unidad se caiga.
	Los ajustes de camino de funciona de esterilización han de estar configurados por un distribuidor autorizado de ac器do con las leyes y regulaciones locales.
PANEL DE CONTROL
	No permitta que el panel de control se humedezca. De lo contrario, podría Causear una descarga electrónica o incendio.
	No presione los botones del panel de control con objetivos duros y puntiagudos. De lo contrario, PODRA dañar la Unidad.
	No lave el panel de control con agua, benceno, disolvente o limpiador en polvo.
	No inspections ni repare el panel de controlasted misismo. Consulte con un service técnicoc autorizzato. De lo contrario, podria Causear lesiones si se manipula mal.

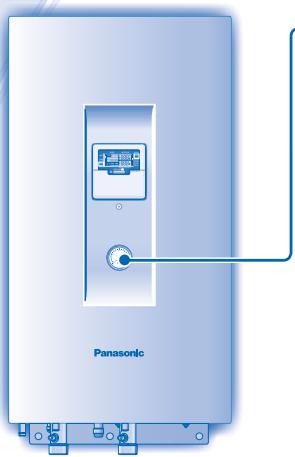

PANEL DE CONTROL

• Es posible que algunas funciones descritas en este manual no se apliquen a su unidad.
• Consulte a su distribuidor autorizado más cercano para obtener información.
• Para el funcionamiento normal, no se usen los botones RESET FORCE SERVICE

Abra la cubierta para selecciones de botones.

VISUALIZACIÓN DEL PANEL DE CONTROL

a Indicador de APAGADO/ENCENDIDO del modo de calefacción b Indicador de modo de tanque c Indicador de modo silencioso d Indicador de petición de ACTIVADO/DESACTIVADO de la resistencia eléctrica de apoyo e Indicador de APAGADO/ENCENDIDO de calefacción forzada f Pantalla de termocontrolador externo conectado g LED de encendido h Visualización de regulación solar i Indicador de precaución (temperatura agua en tanque superior a 60°C)

BOTÓN DEL PANEL DE CONTROL

1 Botón OFF/ON (apagado/encendido) 2 Botón del modo de funcionamiento 3 Botón de funcionamiento silencioso 4 Botón de activación de la resistencia eléctrica de apoyo de la unidad interior 5 Botones del modo de configuración del sistema

PREPARACIÓN DEL PANEL DE CONTROL

Ajuste de día y hora

1. Pulse

CLOCK

1. Pulse

SET

1. Pulse

para confirmar.

1. Repita los pasos 2 y 3 para configurar la hora actual.

Indicación de ajuste del temporizador/reloj k Visualización de la temperatura ambiente exterior l Visualización de la temperatura de la calidad del agua m Indicador de petición actual de (OFF/ON) del calentador de apoyo n Indicador de refuerzo de calefactor actual de (OFF/ON) o Indicador OFF/ON operation de sistemas de descongelación p Indicador de APAGADO/ENCENDIDO del modo de configuración del sistema q Indicador de APAGADO/ENCENDIDO del modo de verificación de estado del sistema r Indicador OFF/ON modo de servicio del sistema

6 Tecla de configuración del temporizador 7 Botón de modo de calefacción forzada 8 Botón de modo de servicios del sistema 9 Botones del modo para verificar el estado del sistema 10 Botón de reinicio debido a un error

Notas:

• La fecha y la hora actual se deben fijar cuando:
• Se enciende por primera vez.
• Si ha pasado mucho tiempo desde que se encendió por última vez.
• La hora actual que se fija será la hora estándar para todas las operaciones del temporizador.

CONFIGURACIÓN DE LAS FUNCIONES ESPECIALES

• Después de la instalación inicial, puede ajustar manualmente las configuraciones. Los ajustes iniciales permanecen activos hasta que el usuario los cambie.
• El panel de control se puede usar para varias instalaciones. Es posible que algunas funciones no se apliquen a su unidad.
• Asegúrese de que el LED de funcionamiento esté bajo la configuración.

1. Pulse y CHECK simultáneamente durante 5 segundos para ingresar al modo de configuración especial. El indicador "CONFIGURACIÓN" y "ESTADO" está encendido.
2. Pulse o para explorar las funciones.
3. Pulse SELECT para entrar en la función.
4. Pulse o para habilitar Sí o deshabilitar NO, o establecer otras opciones.
5. Pulse SET para confirmar.

Ajustar visualización del panel de control. Descripción.

1	ro añ	con	Regulación termostato externo (Sí / NO)Para fjjar la connexión del regulación termostato externo.
2	HEATER	CAP	Selección de capacité de calentador de apoyo interior (3kW / 6kW / 9kW)Para reducir la potencia del calefactor cuando no seanecessary. Las options variandependiendo del modelo.
3	Ante,	FrE	Función de prevencion de congelación de sistemas de agua (Sí / NO)Para activar o desactivar la funciona del sistemas de prevencion de congelación de agua cuando launidad está en OFF.
4	TANK	con	Conexión del accumulator ACS (Sí / NO)Para fjjar la funciona del accumulator ACS.Nota: Si selecciónar "Conexión del accumulator" está en "NO", se omite ajustar 5 ~ 14.
5	SOLAR	Pry	Prioridad solar (Sí / NO)Para selecciónar el uso ACS del calentimiento del agua del accumulator ACS.
6	HEAT	Pry	Prioridad de calefaction (Sí / NO)Para selecciónar la calefaction de la sala como prioridad durante el modo HEAT + TANK.Nota: Si selecciónar "Prioridad de calefaction" está en "SI", se omite ajustar 7 ~ 8.
7	HEAT	int	Ajuste de intervalo de operación de calefactionPara establecer el temporizador para el modo de calefaction durante el modo de HEAT+ TANK (0.5 horas ~ 10 horas).
8	TANK	int	Ajuste del intervalo de configuracionmente del service para ACSPara ajustar el temporizador para el accumulator ACS durante el modo CALOR + ACS(5 Minutes ~ 1 hora 35 Minutes).
9	BOOSTER	htr	Función de refuerzo de calefactor (Sí / NO)Para activar o desactivar la funciona del calefactor de refuerzo del Accumulator ACS.Nota: Si selecciónar "Función de refuerzo del calefactor" es "NO", se omite ajustar 10.
10	BOOSTER	dLy	Ajuste del tiempo de retardo de conexión resistencia electrónica del accumulator ACSPara ajustar el temporizador para el calentador de refuerzo a ON si no se alcanza la temperatura del agua en el accumulator ACS (20 minutes ~ 1 hora 35 Minutes).

• No utilice el sistema durante la esterilización para evitar quemaduras o que se caliente excesivamente durante la ducha.
• Los ajustes de campo de funcionamiento de esterilización han de estar configurados por un distribuidor autorizado de acuerdo con las leyes y regulaciones locales.

11	Str	Fun	Esterilización (S/ NO) Para fajar la esterilización, si se requires. Nota: Si selecciónar "Esterilización" es "NO", se omite ajustar 12 ~ 14.
12	Str		Ajuste del día y la hora de esterilización Para ajustar el temporizador (solo una vez a la semana, funciona aré incluso en estado en…)
13	Str	boi	Ajuste de la temperatura de esterilización Para fajar la temperatura para la función de esterilización (40°C ~ 75°C).
14	Str	oPr	Tiempo continuo de esterilización Para fajar el temporizador para mantener la temperatura de calentimiento a fin de completar la función de esterilización (5 Minutes ~ 1 hora).

OFF/ON ①

CONECTAR O DESCONECTAR LA UNIDAD

• Cuando la unidad está encendida, el LED de configuración se enciende y la temperatura real para la calidad de agua y el ambiente exterior se muestra en la pantalla del panel de control.

SELECCIONAR MODO DE OPERACIÓN

- MODO DE CALEFACCIÓN

• Para ENCENDER o APAGAR el funcionamiento de la calefacción del sistema de radiadores / suelo radiante.
• En este modo, la unidad exterior proporcionará la capacidad de calefacción a la unidad interior.

- MODO DE CALEFACCIÓN + ACS

• En este modo, la unidad exterior proporcionará la capacidad de calefacción a la unidad interior y al acumulador ACS.
• Esta función no se usa cuando el acumulador ACS no está instalado.

- MODO DEL ACS

• Para ENCENDER o APAGAR el funcionamiento del acumulador ACS.
• En este modo, la unidad exterior proporcionará la capacidad de calefacción solamente al acumulador ACS.

PARA DISFRUTAR DE UN AMBIENTE TRANQUILO

-Esta operación reduce el ruido de la unidad. En esta condición, puede producirse una disminución en la capacidad de calefacción.

PARA ACTIVAR LA RESISTENCIA ELÉCTRICA DE APOYO

• La resistencia eléctrica de apoyo brinda una capacidad de calefacción adicional durante la temperatura exterior fría y solo puede operar en el funcionamiento del modo de calefacción para la unidad inferior al activarse pulsando este botón.
• La resistencia eléctrica de apoyo se encenderá automáticamente cuando se cumplan las condiciones de configuración.
• Para desactivar manualmente el funcionamiento de la resistencia eléctrica de apoyo, pulse el botón de nuevo.

ESTADO

MODO DE VERIFICACIÓN DEL ESTADO DEL SISTEMA

1. Presione Check durante 5 segundos para ingresar en el módulo STATUS (Estado).
2. Pulse o para comprobar la temperatura de agua de entrada, temperatura del acumulador ACS, frecuencia de trabajo del compresor o historial de errores.

• Pulse para salir del modo ESTADO.
• Cuando se ingresa al modo ESTADO, se enciende el indicador "STATUS".
• El modo "ESTADO" no se puede activar cuando el indicador "SETTING" está encendido.

• Se recomienda que se comunique con el servicio técnico autorizado más cercano para cambiar el rango de temperatura del agua.
• Con el panel de control puede ajustar el rango de temperatura para la salud del agua y la temperatura ambiente exterior.

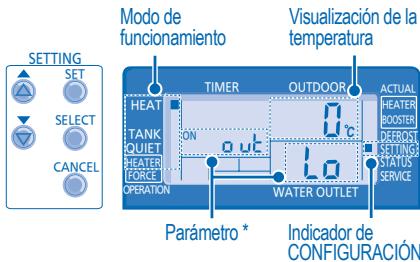

MODO DE AJUSTE DEL SISTEMA

1. Presione SET durante 5 segundos para ingresar en el modo SETTING (Configuración). Se enciende el indicador "SETTING".
2. Presione o para elegir un parámetro.
3. Después de seleccionar el parámetro deseado, presione para acceder.
4. Presione o para fijar la temperatura deseada.

1. Presione nuevamente para confirmar la configuración.
2. Repita los pasos 2 a 5 para ajustar los parámetros.

Modo de ajuste del parámetro * Descripción

HEAT	aoutLo	Temperatura ambiente exterior establecida bajo (-15°C ~ 15°C).
HEAT	aoutH1	Temperatura ambiente exterior establecida alta (-15°C ~ 15°C).
HEAT	H20Lo	Temperatura de salute del agua fijada a una temperatura baja del ambiente exterior (25°C ~ 65°C).
HEAT	H20H1	Temperatura de salute del agua fijada a una temperatura alta del ambiente exterior (25°C ~ 65°C).
HEATER	H20Lo	Temperatura exterior ajuste la temperatura para APAGAR el funcionajo de la calefaction (5°C ~ 35°C).
	H20H1	Temperatura ambiente exterior fijada para ENCENDER el funccionimiento de la resistencia eléctrica de apoyo (-15°C ~ 20°C).
TANK	SET	Temperatura fjada del acumulador ACS (40°C ~ 75°C).

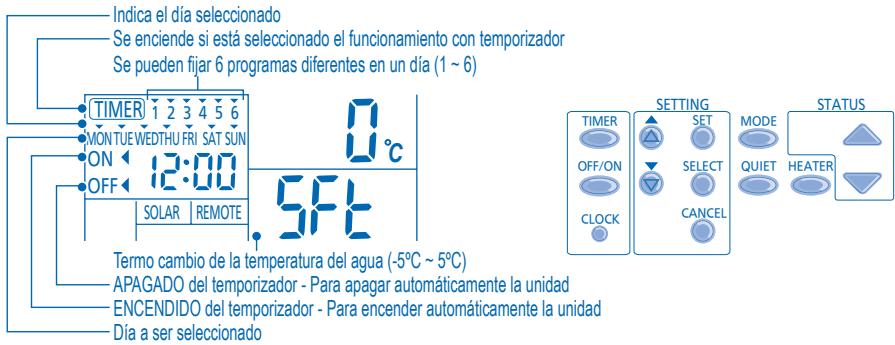

AJUSTE DE CAMBIO TÉRMICO DE TEMPERATURA DEL AGUA

1. Pulse SET durante 5 segundos.
2. Repita los pasos 3 a 5 para ajustar el cambio de temperatura deseado (-5°C ~ 5°C). Notas:
3. Presione o espere 30 segundos para salir del modo SETTING.
4. La temperatura se almacenará en el sistema cuando se confirme.
5. El modo "SETTING" no se puede activar cuando el indicador "SERVICE" y "STATUS" está encendido.

Función

Paso

Entre en modo de temporizador

Fije la fecha y la hora

1. Pulse o para seleccionar el día escogido.
2. Pulse para confirmar.
3. Parpadeará el "1"; pulse para establecer el programa 1.
4. Pulse OFF/ON para seleccionar el ENCENDIDO o APAGADO del temporizador.
5. Pulse o para seleccionar la hora escogida.

Puede ajustar MODE, QUIET HEATER y la temperatura de cambio térmico del agua deseada con el temporizador.

1. Pulse SET para confirmar el programa 1. El día seleccionado se resaltará con
2. Después de 2 segundos, la pantalla pasará al próximo programa.
3. Repita los pasos 4 a 7 para configurar los programas 2 a 6.
4. Durante el ajuste del temporizador, si no se pulsa un botón dentro de los 30 segundos, o si se pulsa el botón SET, la configuración de este momento queda confirmada y finaliza la configuración del temporizador.

Agregar/modificar temporizador

Repita los pasos anteriores.

Desactivar temporizador

Pulse TIMER. Luego pulse CANCEL.

Activar temporizador

Pulse , luego pulse

Comprobar el temporizador

1. Pulse
2. Pulse o hasta que aparezca el día deseado, y pulse SELECT para confirmar la selección.
3. Pulse o para comprar los programas configurados.

Cancelar el temporizador

1. Pulse TIMER
2. Pulse o hasta que aparezca el día deseado, y pulse SELECT para confirmar la selección.
3. Pulse para entrar a la configuración de programa.
4. Pulse o hasta que aparezca el programa deseado.
5. Pulse para cancelar el programa.

Notas:

• Se puede configurar el temporizador para cada día de la semana (lunes a domingo) con 6 programas diarios.
• Cuando se produce el encendido de la unidad debido a la activación del Timer, se usa la última temperatura establecida para el control de la temperatura de la salida de agua.
• El programa de temporizador no se puede repetir en el mismo día.
• Facilita el ahorro de energía permitiendo establecer hasta 6 programas en cualquier día dado.
• Apague la unidad antes de limpiarla.

INSTRUCCIONES DE LIMPIEZA

• Utilice solo jabones (≥ pH7) o detergentes domésticos neutros.
• No utilice con una temperatura superior a 40°C.

INDICACIONES

• Para garantizar un desempeño óptimo de la unidad, el mantenimiento de la limpieza se debe realizar en intervalos regulares. Consulte con un distribuidor autorizado.

INDICADOR DE PRESIÓN DEL AGUA

• No presione ni golpee la cubierta de vidrio con objetos duros y puntiagudos. Esto puede hacerla añicos.

• Asegúrese de que la presión de agua está entre 0,05 y 0,3 MPa (0,1 MPa = 1 bar).
• En caso de que la presión del agua esté fuera de este rango, consulte a un distribuidor autorizado.

UNIDAD INTERIOR Y PANEL DE CONTROL

• No salpique agua directamente.
• Limpie la unidad suavemente con un paño suave y seco.

FILTRO EXTERNO

• Limpie el filtro externo al menos una vez al año. Si no lo realiza, este podría atascar el filtro, provocando el consecuente fallo en el sistema. Consulte con su servicio técnico autorizado.

UNIDAD EXTERIOR

• No obstruya la entrada de agua ni las ventilaciones de salida de aire, ya que esto podría provocar un rendimiento bajo o avería. Retire los obstáculos para garantizar la ventilación.
• Durante el invierno, limpie y retire la nieve que esté cerca de la unidad exterior para que la nieve no cubra la entrada de aire ni las ventilaciones de salida de aire.

INSPECCIÓN

• Con el fin de garantizar el rendimiento óptimo de la unidad, las inspecciones de temporada de la unidad, el filtro externo y el cableado se han de llevar a cabo por un servicio técnico autorizado.
• Limpie cualquier obstrucción en las ventilaciones de entrada y salida de aire de la unidad exterior.

SI NO SE VA A UTILIZAR LA UNIDAD DURANTE UN PERIODO PROLONGADO DE TIEMPO

• Apague la unidad.

NO UTILICE LA UNIDAD SI

APAGUE EL SUMINISTRO DE ENERGÍA y bajo las siguientes condiciones:

• Si escucha ruidos extraños durante el funcionamiento.
• Agua o elementos extraños entran en el panel de control.
• Si hay escapes de agua de la unidad interior.
• Si el interruptor del circuito salta frecuentemente.
• El cable de alimentación está demasiado caliente.

LOCALIZACIÓN DE AVERÍAS

Las siguientes señales no indican un mal funcionamiento.

SEÑAL	CAUSA
Sonido de burbujoeo durante el funciona.	Flujo del refrigerante en el interior de laupon.
El aparato tarda various minutos en funciona tras volver a encenderlo.	El retraso response a un dispositivo de protección del compresor de laupon.
Lauponexterior genera agua o vapor.	Se produce condensación o evaporación en los tubos.
Lauponexterior genera vapor durante el modo de calefacción.	Esto se debe al proceso de descongelación que tiene lugar en el intercambiador de calor.
Nofunciona lauponexterior.	Cuando la temperatura exterior está fueradel rango de funciona, elsystema de bomba de calor activusuperotección.
Se detiene la operación del systema de bomba de calor aire a agua.	Elsystema de bomba de calor entrea en el mode del control de protección. El compresor se detiene cuando la temperatura de entrada de agua es inferior a 18°C; el calentador de respaldo se enciende cuando la temperatura de entrada del agua es inferior a 23°C.
Dificultad del systemapara calentar.	Cuando la calefacción es operative por lauponinterjunto con la calefacción del piso o el calentador del panel simultáneamente,puede habercasosdonde la temperatura del agua tibia esté bajo y cause que se debilite la calefacción del piso o del calentador del panel.Cuando la temperatura de aire exterior es bajo,puede disminuye el rendimiento.La nieve bloquea la calidad o entrada de aire en lauponexterior.Cuando la temperatura de salute del agua es baja,puede disminuye el rendimiento.
Elystema no se pueda calentar instantáneamente.	Debido a la naturaleza del systema de bomba de calor,puede tardar un tiempo que se caliente el agua si lauponestá operado desde un arranque en frió.
Si no estáactivado, el calentador de respaldo se ENCIENDE automatistically.	ElENCENDIDO del calentador de respaldo es una medida de protección para el intercambiador de calor del下一个uponinterior.Se ha ajustado el tempororidador de esterilización.
La operationse inicia automatistically incluso sin tempororizador ON.

Compruebe lo siguiente antes de llamar a un técnico.

SEÑAL	COMPRUEBE
Las función de calefaction no funciona eficientemente.	• Programa la temperatura correctamente. • La valvula del radiador está cerrada. • Limpierialquier obstruccion en las ventilaciones de entrada y salute de aire de lainstitutional exterior.
Funcionamento ruidoso.	• Compruebe si lainstitution está instalada en una pendiente o si lacapa no está cerrada correctamente.
Lainstitution no funciona.	• Compruebe si eldisyuntor estáactivado.
El LED de functiomeno no enciende o lapanela del panel decontrol está en blanco.	• Estádesconectadolesuministrodeenergiaohay un falloeléctrico.

El LED de funcionamiento parpadea y aparece un número de error en la pantalla del panel de control.

• Asegúrese de informar el número de error al servicio técnico autorizado.
• El funcionamiento del temporizador se cancela cuando aparece un número de error.

Botón de modo calefactor forzado

FORCE

• En caso de que haya avería del sistema de bomba de calor, se pueda usar la resistencia eléctrica de apoyo para calentar el agua. Pulse respaldo.

de aire a agua, se pueda usar la FORCE

• Pulse OFF/ON para detener el funcionamiento del calefactor forzado.
• Durante el modo calefactor forzado, no se permiten otras operaciones.

a Indicador ON/OFF (encender/apagar) del Modo Calefacción b Indicador de Modo de Depósito c Indicador de Modo Silencioso d Indicador del Estado Activado/Desactivado del Calentador de Reserva e Indicador ON/OFF (encender/apagar) de la Solicitud de Calefacción Forzada f Pantalla del Controlador Térmico Externo Conectado g LED de funcionamiento h Pantalla solar i Indicador de Cuidado (Temperatura del depósito por encima de los 60°C)

PARA DISFRUTAR DE UN AMBIENTE TRANQUILO

Entrar en el modo temporizador

Configure dia y hora

Paso

Desactivar temporizador

Activar temporizador

Información para el usuario sobre la recogida y eliminación de aparatos viejos

Estos símbolos en los productos, embalajes y/o documentos adjuntos significan que los aparatos eléctricos y electrónicos y las baterías no deben mezclarse con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recogida aplicables, de acuerdo con su legislación nacional y las Directivas 2002/96/CE y 2006/66/CE.

Al desechar estos aparatos y baterías correctamente, usted estará ayudando a preservar recursos valiosos y a prevenir cualquier efecto negativo potencial sobre la salud humana y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejas, por favor, contacte con su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo con la legislación nacional.

Para empresas en la Unión Europea

Si usted desea desechar aparatos eléctricos y electrónicos, por favor contacte con su distribuidor o proveedor a fin de obtener mayor información.

[Información sobre la eliminación en otros países fuera de la Unión Europea]

Estos símbolos solo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.
