Producttype	Lucht-water warmtepomp
Merk	Panasonic
Model	WH-UH09DE5
Categorie	Warmtepomp
Belangrijkste functies	Verwarming, sanitair warm water, back-upverwarming, stille modus, timer (6 programma's/dag), sterilisatie
Werkingsmodus	Verwarming, Boiler, Verwarming + Boiler
Wateruitlaat temperatuurbereik	25 °C tot 65 °C
Buitentemperatuurbereik (verwarming)	-20 °C tot 35 °C
Waterdrukbereik	0,05 MPa tot 0,3 MPa
Back-upverwarmingscapaciteit	3 kW / 6 kW / 9 kW (selecteerbaar)
Koelmiddel	R32 (volgens standaardmodel)
Elektrische voeding	230 V ~ 50 Hz (typisch)
Reiniging	Extern filter: minstens 1 keer per jaar; bedieningspaneel: droge zachte doek; geen benzine, thinner of schuurpoeder gebruiken
Onderhoud	Seizoensgebonden inspectie door een erkende dealer; controleer of de ventilatieopeningen niet verstopt zijn
Veiligheid	Geïntegreerde aardlekschakelaar (RCCB); verplichte aarding; niet gebruiken in explosieve omgeving
Timer	Tot 6 programma's per dag, instelbaar per dag van de week
Compatibele boiler	Aanbevolen Panasonic boiler; ander merk niet gegarandeerd
Sterilisatiemodus	Instelbaar (40 °C tot 75 °C, duur 5 min tot 1 uur, 1 keer/week)
Paneelindicatoren	Aan/Uit, modus, temperatuur, fout, enz.
Handleiding beschikbaar in	FR, DE, EN, ES, IT, NL, PT en andere op verzoek

Veelgestelde vragen - WH-UH09DE5 PANASONIC

Hoe stel ik de timer in op de Panasonic WH-UH09DE5 warmtepomp?

Druk op de TIMER-toets, gebruik dan de ▲/▼-toetsen om de dag te selecteren. Druk op SELECT om te bevestigen. Gebruik OFF/ON om start of stop te kiezen, stel dan de tijd in met ▲/▼ en bevestig met SET. U kunt maximaal 6 programma's per dag instellen.

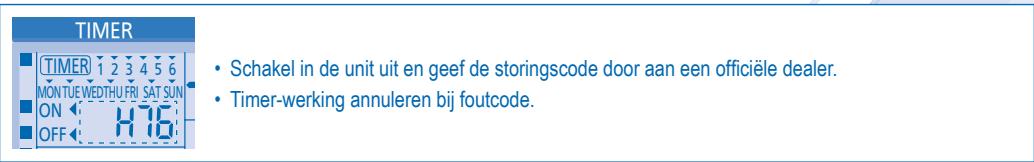

Wat moet ik doen als er een foutcode op het scherm van het bedieningspaneel verschijnt?

Zet het apparaat uit en noteer de foutcode. Neem onmiddellijk contact op met uw erkende dealer, want de timerwerking wordt bij een fout geannuleerd.

Hoe activeer ik de stille modus?

Druk op de QUIET-toets (stille modus) van het bedieningspaneel. Dit vermindert het geluid van de buitenunit, maar kan de verwarmingscapaciteit verlagen.

Wat is het bedrijfstemperatuurbereik voor verwarming?

De wateruitlaattemperatuur kan worden ingesteld van 25 °C tot 65 °C. De buitenunit werkt tussen -20 °C en 35 °C; buiten dit bereik daalt de capaciteit en kan de unit tijdelijk stoppen.

Hoe reinig ik het externe filter?

Reinig het externe filter minstens één keer per jaar met een stofzuiger of schoon water. Gebruik alleen zeep (pH ≥ 7) of een neutraal reinigingsmiddel. Gebruik geen water boven 40 °C. Raadpleeg indien nodig een erkende dealer.

Kan ik een boiler van een ander merk gebruiken?

Het systeem is ontworpen om te worden gecombineerd met een Panasonic boiler. Het gebruik van een boiler van een ander merk wordt niet gegarandeerd wat betreft correcte werking en betrouwbaarheid.

Wat moet ik doen als de warmtepomp niet genoeg verwarmt?

Controleer of de ingestelde temperatuur correct is, of de kleppen van het verwarmingscircuit open zijn en of er geen verstopping de ventilatieopeningen van de buitenunit blokkeert. Als de buitentemperatuur erg laag is, kan back-upverwarming nodig zijn.

Hoe activeer ik de back-upverwarming?

Druk op de HEATER-toets van het bedieningspaneel. Het biedt extra capaciteit bij strenge kou. Het wordt ook automatisch geactiveerd volgens de instellingen. Druk nogmaals om handmatig uit te schakelen.

Hoe stel ik de watertemperatuur in?

In de instelmodus (SET 5 seconden ingedrukt), gebruik ▲/▼ om de parameter te selecteren (bijv. TANK SET voor sanitair water, HEAT H20 voor verwarming). Druk op SELECT, stel de temperatuur in met ▲/▼, en bevestig met SET.

Wat is de sterilisatiemodus en hoe stel ik deze in?

De sterilisatiemodus verwarmt de waterboiler tot een hoge temperatuur (40-75 °C) gedurende een bepaalde tijd (5 min tot 1 uur), één keer per week. Het moet worden geconfigureerd door een erkende dealer in overeenstemming met de lokale regelgeving. Gebruik het systeem niet tijdens sterilisatie om brandwonden te voorkomen.

GEBRUIKSAANWIJZING WH-UH09DE5 PANASONIC

Lees voor u het apparaat gebruikt deze gebruiksaanwijzing grondig en bewaar deze voor toekomstig gebruik.

Controleer, voor u de unit in gebruik neemt, dat de installatie goed is uitgevoerd door een officiële dealer en dat dat nauwkeurig is gedaan volgens de verstrekte instructies voor de installatie.

50~57

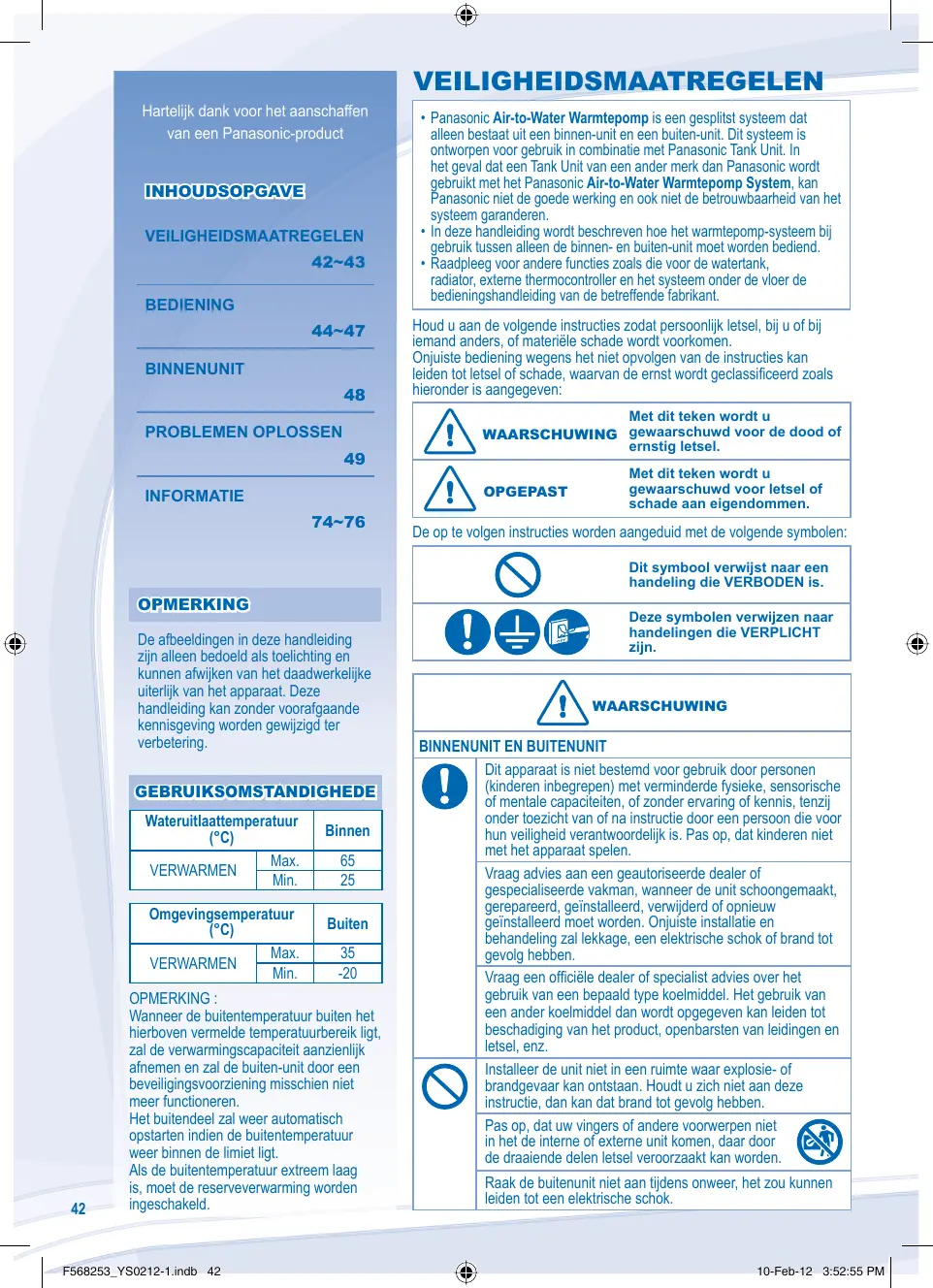

Hartelijk dank voor het aanschaffen van een Panasonic-product

INHOUDSOPGAVE

VEILIGHEIDSMAATREGELEN

42~43

BEDIENING

44~47

BINNENUNIT

48

PROBLEEM OPLOSSEN

49

INFORMATIE

74~76

OPMERKING

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

GEBRUIKSOMSTANDIGHEDEN

Wateruitlaattemperatuur (°C)		Binnen
VERWARMEN	Max.	65
	Min.	25

Omgevingsemperatuur (°C)		Buiten
VERWARMEN	Max.	35
	Min.	-20

OPMERKING:

Wanneer de buitentemperatuur buiten het hierboven vermelde temperatuurbereik ligt, zal de verwarmingscapaciteit aanzienlijk afnemen en zal de buiten-unit door een beveiligingsvoorziening misschien niet meer functioneren.

Het buitendeel zal weer automatisch opstarten indien de buitentemperatuur weer binnen de limiet ligt.

Als de buitentemperatuur extreem laag is, moet de reserveverwarming worden ingeschakeld.

VEILIGHEIDSMAATREGELEN

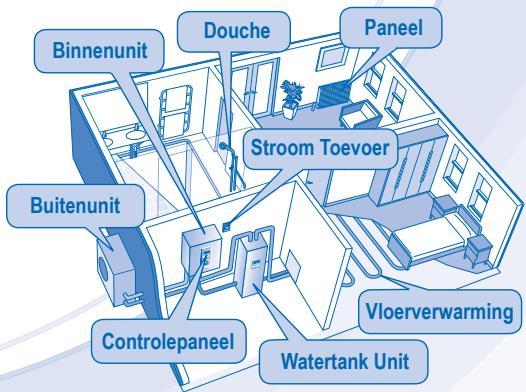

• Panasonic Air-to-Water Warmtepomp is een gesplitst systeem dat alleen bestaat uit een binnen-unit en een buiten-unit. Dit systeem is ontworpen voor gebruik in combinatie met Panasonic Tank Unit. In het geval dat een Tank Unit van een ander merk dan Panasonic wordt gebruikt met het Panasonic Air-to-Water Warmtepomp Systeem, kan Panasonic niet de goede werking en ook niet de betrouwbaarheid van het systeem garanderen.
• In deze handleiding wordt beschreven hoe het warmtepomp-systeem bij gebruik van alleen de binnen- en buiten-unit moet worden bediend.
• Raadpleeg voor andere functies zoals die voor de watertank, radiator, externe thermocontroller en het systeem onder de vloer de bedieningshandleiding van de betreffende fabrikant.

Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade worden voorkomen.

Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassificeerd zoals hieronder is aangegeven:

WAARSCHUWING

Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel.

OPGEPAST

Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen verwijzen naar handelingen die VERPLICHT zijn.

WAARSCHUWING

BINNENUNIT EN BUITENUNIT

Dit apparaat is niet bestemd voor gebruik door personen (kinderen inbegrepen) met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, tenzij onder toezicht van of na instructie door een persoon die voor hun veiligheid verantwoordelijk is. Pas op dat kinderen niet met het apparaat spelen.

Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een officiële dealer of specialist advies over het gebruik van een bepaald type koelmiddel. Het gebruik van een ander koelmiddel dan opgegeven kan leiden tot beschadiging van het product, openbarsten van leidingen en letsel, enz.

Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Pas op dat uw vingers of andere voorwerpen niet in de interne of externe unit komen, waardoor de draaiende delen letsel kunnen veroorzaken.

Raak de buitenunit niet aan tijdens onweer, dat zou kunnen leiden tot een elektrische schok.

WAARSCHUWING

BINNENUNIT EN BUITENUNIT

Ga Niet op het apparaat zitten of staan, onions u per ongeluk zou(AP)omdatu per ongeluk zou(AP)

Installer de binnen-unit Niet buiten. Deze unit isuitsluitend ontworpen voor installmentie binnen.

STROOM TOEVOER

Voorkom oververhitting of brand,gebruik geen snoer waarinwijzigingen zijn aangebracht of dat uitteerderstukken is samengesteldof een verleungsnoor of een snoer vanonbekende herkomst.

Om oververhitting,brand of elektrische schokken tevoorkomen:· Sluit geen andere apparaten aan op hetzelfdeshopcontact.· Bedien het apparaat Niet met natte handen.· Laat geen knikken in het stroomsnoor komen.

Indien het netsnoor beschadig is, moet hetworden verrangen door de fabrikant, enservicevertegenwoordiger van de fabrikant of eengelijkwaardig gekwalificeerd persoon om een maybekegevaar te voorkomen.

Deze unit is voorzien van een aardlekschakelaar.U worden ten zeerste aanbevolen de werkking van deaardlekschakelaar na de installatione en periodiek na hetuitvoeren van service- of onderhoudswerkzaamhedenteiuten controleren door een officièle dealer, zoat isgewaarborgd dat de schakelaar in goede staat is. Anderszahl deze maybelig in het geval van een storing de oorzaakijken van een elektrische schok of brand.

U worden ten zeerste geadviseerd de apparatuur terplaatse te installereren met een aardlekschakelaar ofreststroonderbreker zodat een elektrische schok ofbrand wordt voorkomen.

Stop met het gebruiken van het product, wanner ereen abnormalitiesite/storing optreedt en haal de stekker uithet stopcontact of schakel de stroomschakelaar en decircitbreker uit.(Risco op rook/brand/elektrische schok)Voorbeelden van abnormaliteit/storing· De RCCB schakelt uitzichself uit.· Men merkt een brandlucht, abnormal geluid oftrillingsgeluid, als de eenheid in gebruik is.· Er blijft heet water uit de eenheid komen.Neem onmiddelijk contact op met uwplaatsiljekerleverancier voor onderhoud/repairatie.

U wordt geadviseerd handschoenen te dragenijdenshet uitvoeren van service- en onderhoudswerk zoat de risico's worden voorkomen.

Deze apparatuur moet worden geaard om te voorkomendat er een electrische schok of brand ontstaat.

U kunt een elektrische schok voorkommen door hetapparaat uit te schakelen:- Voordat de apparatuur worden gereinigd of nagezien.- Wanner de apparatuur langle tijd Niet worden gelebruikt.

Dit toestel heeft meerere toepassingen. Alle circuits vorstromvoortzieening moeten+zijn uitgeschakeld voordat uwerkaamheden verricht aan een van de aansluitingen inde binnen-unit, zoat een elektrische schok, brandwondenof dodelijk letsel worden voorkomen.

! OPGEPAST
BINNENUNIT EN BUITENUNIT
	Maak de binnenunit Niet schoon met water, wasbenzine, verfverdunner of schuurpoeder.
	Installer de unit Niet zich bij brandgevaarlijke apparatuur of een badkamer. Anders zar de unit möglichk deoorzaak zijn van een elektrische schok of van brand.
	Raak wanneer de binnen unit in bedrijf is de warmwater leiding Niet aan.
	Plaats niets boven op de unit of onder de unit.
	Raak de scherpe aluminiumvin Niet aan; scherpe delen kunnen blessures veroorzaken.
	Gebruik het systemeem Nietijdens sterilisatie om te voorkomen dat menijdens een douche verbrandt of te warm worden.
	Controleer dat de afvoerpijgo bestand is aangesloten. Is dat Niet het geval, dan kan zich lekkage voordoen.
	Controleer, wanneer u de apparatuur lange tijd heb gebruikt, dat het installmenterek nog in goede staat is, zodat u er zeker van kunt zich dat de unit Niet kan vallen.
	De veldinstellingen voor de sterilisatiefunctie要去en door de geauthoriserde dealer worden geconfigureerd in overeenstemming met terplaatse geldende wetten en voorschriften.
CONTROPEPANEL
	Laat het contropaneel Niet nat worden. Anders zar de unit möglichk deoorzaak�n van een elektrische schok of van brand.
	Druk Niet met harde, puntige voorwerpen op de knappen van het contropaneel. Anders zou de unit beschadig hunraken.
	Reining het contropaneel Niet met water, wasbenzine, verfverdunner of een schuirmiddel.
	Voer zich zich hun de inspectie en het servicework van het contropaneel uit. Vraag de officièle dealer advies. U zou zich hunden bezeren als uiets verkeerts doet.

• De beschrijving in deze handleiding van sommige functies geldt misschien niet voor uw unit.
• Neem contact op met de officiële dealers bij u in de buurt voor nadere informatie.
• Voor de normale bedrijfsstand zijn de knoppen RESET FORCE SERVICE
• en Service niet in gebruik.

Open klep voor selectie van knoppen.

DISPLAY VAN REGELPANEL

Indicator Verwarmingsstand UIT/AAN Indicator Tankstand Indicator Stille Stand d Indicator Bijverwarming Ingeschakeld/Uitgeschakeld e Indicator Extra Verwarming Verzoek UIT/AAN f Display Externe Thermocontroller aangesloten g Bedrijfslampje h Verwarmingsdisplay Indicator Opgepast (Tanktemperatuur boven 60°C)

KNOP VAN REGELPANEL

1 UIT/AAN-toets 2 Knop Bedrijfsstand 3 Knop Bedrijfsstand Stil 4 Inschakelknop Bijverwarming Binnen-unit 5 Toetsen stand systeeminstelling

Instelling Actuele Dag en Tijd

1. Druk op CCLK 2. Druk op of als u de actuele dag wilt instellen.

1. Druk op als u wilt bevestigen.
2. Herhaal de stappen 2 en 3 als u de actuele tijd wilt instellen.

Instelscherm Timer/Klok Weergave Omgevingstemperatuur Buiten (1) Scherm Temperatuur Wateruitlaat Indicator Werkelijke Hulpverwarming (AAN/UIT) Indicator Werkelijke Boosterverwarming (AAN/UIT) Indicator Werking Systeem Ontdooien UIT/AAN Indicator Instelstand Systeem UIT/AAN Indicator Controlestand Systeemstatus UIT/AAN Indicator Systeemservicesstand UIT/AAN

Knop Timer-instelling, Groep Knop, Stand Extra Verwarming, Knop Systeemservicestand, Toetsen Controle Systeemstatus, Toets voor het resetten van een storing

Opmerkingen:

• De actuele dag en tijd moeten worden ingesteld wanneer u:
• De apparatuur voor de eerste keer inschakelt.
• Wanneer lange tijd is verstreken sinds de apparatuur voor het laatst is ingeschakeld.
• De actuele dag en tijd die zijn ingesteld, zijn de standaardtijd voor alle bedieningshandelingen met de timer.

DE SPECIALE FUNCTIES INSTELLEN

• Na de eerste installatie kunt u de instellingen aanpassen. De begininstelling blijft van kracht totdat de gebruiker deze wijzigt.
• Het regelpaneel kan worden gebruikt voor meerdere installaties. Sommige functies zullen misschien niet gelden voor uw unit.
• Controleer vóór het instellen dat de bedrijfs-LED uit is (OFF).

1. Houd SET en CHECK tegelijkertijd 5 seconden lang ingedrukt als u naar de stand voor speciale instellingen wilt gaan. Indicator "SETTING" en "STATUS" brandt (ON).
2. Druk op of als u de functies wilt doorlopen.

1. Druk op of voor functie ingeschakeld JA of uitgeschakeld NEE of voor het instellen van andere opties.
2. Druk op SET als u wilt bevestigen.

Instellen	Display van Regelpanel	Beschrijving
1	ro on	Con
2	HEATER	CAP
3	Ant	Fre
4	TANK	con
5	SOLAR	Priy
6	HEAT	Priy
7	HEAT	int
8	TANK	int
9	BOOSTER	htr
10	BOOSTER	dL

• Gebruik het systeem tijdens sterilisatie om te voorkomen dat men tijdens een douche verbrandt of te warm wordt.
• De veldinstellingen voor de sterilisatiefunctie moeten door de geautoriseerde dealer worden geconfigureerd in overeenstemming met ter plaatse geldende wetten en voorschriften.

11 5kL Fun

Sterilisatie (JA/NEE)

Sterilisatie instellen, als dat nodig is.

Opmerking: Als voor "Sterilisatie" "NEE" is geselecteerd, worden Instelling 12 14 overgeslagen.

12 5r

Instellen Dag & Tijd Sterilisatie

Timer instellen voor sterilisatie (slechts een keer per week, werkt ook in stand-by).

13 5c

Instellen Sterilisatietemperatuur

Temperatuur instellen voor sterilisatiefunctie (40°C 75°C)

14 5br oPr

Tijd Aanhouden Sterilisatie

De timer instellen voor het handhaven van de verwarmingstemperatuur voor het voltooien van de sterilisatiefunctie (5 minuten ~ 1 uur).

OFF/ON ①

HET TOESTEL AAN- OF UITSCHAKELEN

• Wanneer de unit ON (Aan) is, brandt de bedrijfs-LED en worden de werkelijkke temperatuur voor wateruilaat en buiten-omgeving op de display van het regelpaneel getoond.

DE BEDRIJFSMODUS KIEZEN

HEAT → HEAT+TANK → TANK

VERWARMINGSSTAND

• ON (AAN) of OFF (UIT) schakelen van de paneel/vloerverwarming.
• In deze stand levert de buiten-unit verwarmingscapaciteit aan de binnen-unit.

STAND VERWARMING+TANK

• In deze stand levert de buiten-unit verwarmingscapaciteit aan de sanitaire tank en de binnen-unit.
• Deze bedieningshandeling wordt niet gebruikt wanneer de sanitaire watertank niet is geïnstalleerd.

TANKSTAND

• ON (AAN) of OFF (UIT) schakelen van de verwarming van de sanitaire tank.
• In deze stand levert de buiten-unit verwarmingscapaciteit aan de sanitaire tank.

QUIET

GENIETEN VAN EEN STILLE OMGEVING

• Deze functie vermindert het geluid van de buitenunit. In deze stand zal mogelijk de verwarmingscapaciteit afnemen.

HEATER

DE BIJVERWARMING INSCHAKELEN

• De bijverwarming levert extra verwarmingscapaciteit bij een lage buitentemperatuur en kan alleen worden ingeschakeld voor de binnenunit in de verwarmingsstand en bij inschakeling door een druk op deze knop.
• De bijverwarming wordt automatisch ingeschakeld (ON) wanneer aan de ingestelde voorwaarden wordt voldaan.
• U kunt zelf de verwarmingsstand uitschakelen door de betreffende knop nogmaals in te drukken.

STATUS

CONTROLESTAND SYSTEEMSTATUS

1. Ga naar de stand STATUS door 5 seconden in te drukken.
2. Druk op de controller om de temperatuur van de waterinvoer, de tank, de frequentie van de werkende compressor en de foutgeschiedenis te bekijken.

CANCEL

• Druk op als u de stand STATUS wilt verlaten.
• Wanneer de stand STATUS is ingeschakeld, brandt het indicatielampje "STATUS" (ON).
• De stand STATUS kan niet worden geactiveerd als het indicatielampje "SETTING" brandt (ON).

GEAVANCEERDE BEDIENING

• Het verdient ten zeerste aanbeveling contact op te nemen met de officiële dealer in de buurt als u wilt dat het temperatuurbereik van het water wordt gewijzigd.
• U kunt met het regelpaneel het temperatuurbereik voor de uitlaattemperatuur van het water en de buiten-omgevingstemperatuur instellen.

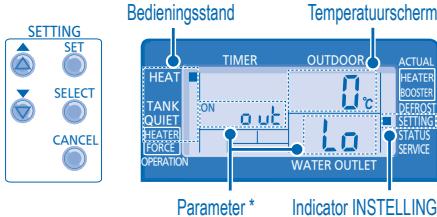

INSTELSTAND SYSTEEM

1. Ga naar de stand SETTING (INSTELLING) en druk. Het individuele lampje "SETTING" brandt.

1. Kies een parameter door op of te drukken.
2. Voer, na het selecteren van de parameter van uw keuze, de parameter in door op SELECT te drukken.
3. Stel de temperatuur van uw keuze in door op of

te drukken.

1. Bevestig de instelling door nogmaals op SET te drukken. Stel de andere parameters in door stap 2 tot en met 5 te herhalen.

Bedienings-stand Parameter* Beschrijving

HEAT out lo Lage omgevingsbuitentemperatuur ingesteld (-15°C 15°C)

HOTA Hoge omgevingsbuitentemperatuur ingesteld (-15°C ~ 15°C).

HEAT K20 L o Ingestelde wateruitlaattemperatuur bij lage buiten-omgevingstemperatuur (25°C 65°C)

HEAT H20H Ingestelde wateruitlaattemperatuur bij hoge buiten-omgevingstemperatuur (25°C 65°C)

HEAT OFF Ingestelde temperatuur voor het OFF (UIT) schakelen verwarmingsfunctie (5°C 35°C) HEATER out ON het ON (AAN) schakelen verwarmingsfunctie (-15°C 20°C)

TANK 5E Le Ingestelde temperatuur sanitaire tank (40°C 75°C)

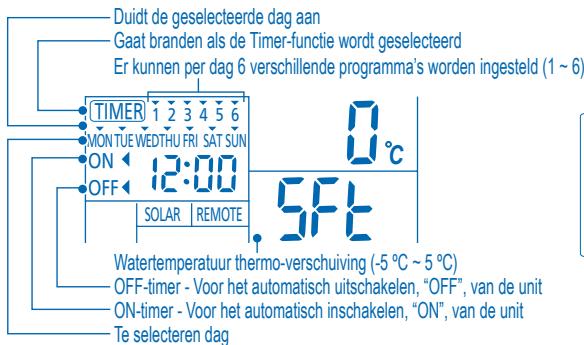

INSTELLING WATERTEMPERATUUR THERMO-SHIFT

1. Druk binnen 5 seconden op
2. Herhaal stap 3 tot 5 als u de shift-temperatuur van uw keuze (-5°C 5°C) wilt instellen. Opmerkingen:
3. Verlaat de stand SETTING (INSTELLING) door op te drukken of wacht 30 seconden.
4. De ingestelde temperatuur zal in het systeem worden opgeslagen wanneer u deze eenmaal hebt bevestigd.
5. De stand "SETTING" (INSTELLING) kan niet worden geactiveerd als de indicatielampjes "SERVICE" en "STATUS" branden (ON).

Functie Stap

Timer-stand invoeren

Druk op timer

Stel dag & tijd in

1. Druk op of voor het selecteren van de dag van uw keuze.
2. Druk op SELECT als u wilt bevestigen.
3. "1" knippert, druk op SELECT als u programma 1 wilt instellen.
4. Druk op OFF/ON als u ON- of OFF-timer wilt selecteren.
5. Druk op of voor het selecteren van de tijd van uw keuze.

U kunt MODE, QUIET HEATER en temperatuurverschuiving van uw keuze instellen met timer.

1. Druk op als u programma 1 wilt bevestigen. De geselecteerde dag wordt geaccentueerd met . Na 2 seconden zal het scherm verdergaan naar het volgende programma.
2. Herhaal stap 4 tot 7 als u de programma's 2 tot 6 wilt instellen.
3. Wanneer tijdens het instellen van de timer geen knop wordt ingedrukt binnen 30 seconden, of als de knop wordt ingedrukt, worden de instelling van dat moment bevestigd en wordt het instellen van de timer beëindigd.

Timer Toevoegen/ Wijzigen

Herhaal bovenstaande stappen.

Timer uitschakelen

Druk op TIMER, druk daarna op CANCEL.

Timer inschakelen

Druk op , druk daarna op

Timer controleren

1. Druk op TIMER. 2. Druk op of totdat de dag van uw keuze verschijnt, druk op als u uw selectie wilt bevestigen. 3. Druk op of als u de ingestelde programma's wilt controleren.

Timer annuleren

1. Druk op TIMER.
2. Druk op of totdat de dag van uw keuze verschijnt, druk op SELECT als u uw selectie wilt bevestigen.
3. Druk op als u de programme-instelling wilt invoeren.
4. Druk op of totdat het programma van uw keuze verschijnt.
5. Druk op CANCEL als u het programma wilt annuleren.

Opmerkingen:

U kunt de timer voor iedere dag van de week instellen (maandag tot zondag) met 6 programma's per dag. - Wanneer de unit wordt ingeschakeld door de timer, zal de wateruitlaattemperatuur worden geregeld uitgaande van de eerder ingestelde temperatuur. - U kunt niet op een dag twee keer hetzelfde timer-programma instellen. - U kunt ook gemeenschappelijke dagen instellen met dezelfde timer-instelling. - Bevordert energiebesparing doordat u iedere dag 6 programma's kunt instellen.

• Schakel de voeding uit voordat u het apparaat reinigt.

INSTRUCTIE VOOR SCHOONMAKEN

• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep (pH7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40°C.

TIP

Voer regelmatig schoonmaakwerkzaamheden uit zodat u er zeker van kunt zijn dat de unit optimaal presteert. Vraag advies aan een officiële dealer.

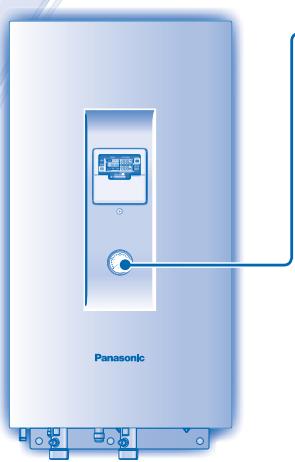

WATERDRUKMETER

• Druk of stoot niet met harde puntige voorwerpen op de glazen kap. Dit zou de unit kunnen beschadigen.
• Het is belangrijk dat de waterdruk ligt tussen 0,05 en 0,3 MPa (0,1 MPa = 1 bar). Vraag advies aan een officiële dealer, als de waterdruk buiten het hierboven vermelde bereik ligt.

• Spat niet met water op de unit. Veeg de unit voorzichtig af met een zachte, droge doek.

EXTERN FILTER

• Maak het externe filter schoon ten minste een keer per jaar. Doet u dit niet, dan kan het filter verstopt raken en kan het systeem instorten. Vraag advies aan een officiële dealer.

BUITENUNIT

• Blokkeer de luchtinlaat- en luchtuitlaatopeningen niet, want dan zou de apparatuur misschien slecht presteren of defect raken. Verwijder obstakels zodat een goede ventilatie gewaarborgd is.
• Maak, in de winter, de buiten-unit vrij van sneeuw en verwijder de sneeuw bij de buiten-unit zodat de sneeuw de inlaat- en uitlaatopeningen niet kan blokkeren.

INSPECTIE

• Om te zorgen dat de unit optimaal functioneert, moet men op regelmatige intervallen seizoensinspecties aan de unit, het externe filter en de veldbedrading uitvoeren. Dit onderhoud dient uitgevoerd te worden door een gemachtigde dealer.
• Verwijder eventuele obstakels uit de luchtinlaat- en luchtuitlaatopeningen van de buiten-unit.

BIJ LANGDURIGE INACTIVITEIT

• Schakel de voeding uit.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT en raadpleeg een bevoegde installateur, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.
• Er zijn waterdruppels/vreemde deeltjes in het controlepaneel binnengedrongen.
• Er lekt water uit de binnenunit.
• De zekering springt regelmatig UIT.
• De stroomdraad wordt onnatuurlijk warm.

PROBLEMEN OPLOSSEN

De volgende symptomen geven geen defect aan.

SYMPTOOM	OORZAAK
Geluid van stromend waterijdens werkung.	• Stromend koelmiddel in het apparaat.
Het apparaat begun pas na enkeleminuten met vertraging\ nadat het opnieuw is opgestart.	• De vertraging diest ter bescheming van de compressor van de unit.
Er komt water/stoom uit de buitenunit.	• In de leidingen vindt condensatie of verdamping plaats.
In de stand Verwarmen kommt er damp van de buiten-unit.	• Dit wordtverozaakt door ontdooing op de warmtewisselaar.
De buiten-unit werkt nicht.	• Wanner de buitentemperatuur ligt buiten het bereik dat een voorwaarde is voor functioneren, worden de beveiligingsfunctie van het warmtepompsysteme ingeschakeld.
Air-to-Water-Warmtepomp systemerwerk is uitgeschakeld.	• Het beveiligingsysteme van het warmtepompsysteme worden ingeschakeld. De compressor schakelt uit als de waterinlaattemperatuur lager dan 18°C is; en de reserveverwarming worden ingeschakeld als de waterinlaattemperatuur lager is dan 23°C.
Het is moeilijk het systeme te verwarmen.	• Wanner de verwarming werk met de binnen-unit en tegelijkkertijd met vloervewarming of paneelverwarming, kan de watertemperatuur dalen waardoor de vloer en de paneelverwarming onder goed werken. Moeilijk te verwarmenijken. Wordt de uitaal of inlaat van de buiten-unit misschien geblokkeerd door een hoop sneeuw? Wanner de ingestelde temperatuur van de wateruitlaat laag is ingesteld, za alles misschien moeilijk zijn te verwarmen.
Het systeme kan nicht onmiddelijk warm worden.	• Door de aard van het warmtepompsysteme zal het misschien enigeijduren voordat het water is opgewarmd, als de unit worden ingeschakeld vanaf een koute start.
De reserveverwarming worden automaticisch INGESCHAKELD, als deze Niet is ingeschakeld.	• De reserveverwarming worden ingESCHAKELD om de binnenunit van de warmtewisselaar te bevlogen.
Werking start automatisch, ook zonder AAN-Timer.	• De sterilisatie-timer is ingesteld.

Controleer het volgende voordat u een onderhoudsmonteur belt.

SYMPTOOM	CONTROLEER
Verwarming werkkt nicht efficienct.	Stel de temperatuur correct in. Is afsluiter van de paneelverwarming ingesloten? Verwijder eventuele obstakels uit de luchtinlaat- en luchtuitlataopeningen van de buiten-unit.
Luidruchtigijdens werkinq.	Controler dat het apparaat Niet geinstalleerd is op een schuine plaats of dat de klep Niet goed gesloten is.
Het apparaat werkntiet.	Controler of de stroomonderbreker ontkoppeld is.
Het bedrijslampje brandt Niet of het scherm van het contrôlepaneeel is leeg.	Is de stroomvoorziening uitgeschakeld of is er een stroomstoring?

Het bedrijfslampje knippert en er verschijnt een foutcode op het scherm van het controlepaneel.

Knop Stand Extra vermogen

FORCE

• Als het Air-to-Water Warmtepomp-systeem Niet werkt,kest u het verwarmingswater met de bijverwarming verwarmen. Druk op FORCE als u de bijverwarming wilt inschakelen. • Druk op OFF/ON als u de extra verwarming wilt uitschakelen. • In de stand Extra Verwarming zijn alle andere functies nicht togetestan.

VEILIGHEIDSVOORSCHRIFTEN

50~51

BEDIENINGSPANEEL

52~55

BINNENUNIT

56

Informatie voor gebruikers over de inzameling en afvalverwerking van oude apparatuur

Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijk afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakelijke gebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt verwijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u deze producten wenst te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.
