Tipo de produto	Bomba de calor ar-água
Marca	Panasonic
Modelo	WH-UH09DE5
Categoria	Bomba de calor
Funções principais	Aquecimento, água quente sanitária, aquecimento de reserva, modo silencioso, temporizador (6 programas/dia), esterilização
Modo de funcionamento	Aquecimento, Tanque, Aquecimento + Tanque
Faixa de temperatura de saída de água	25 °C a 65 °C
Faixa de temperatura exterior (aquecimento)	-20 °C a 35 °C
Faixa de pressão de água	0,05 MPa a 0,3 MPa
Capacidade de aquecimento de reserva	3 kW / 6 kW / 9 kW (selecionável)
Refrigerante	R32 (conforme modelo padrão)
Alimentação elétrica	230 V ~ 50 Hz (típico)
Limpeza	Filtro externo: pelo menos 1 vez por ano; painel de controle: pano macio seco; não usar benzeno, diluente ou pó abrasivo
Manutenção	Inspeção sazonal por um revendedor autorizado; verificar ausência de obstrução das aberturas
Segurança	Disjuntor diferencial (RCCB) integrado; aterramento obrigatório; não usar em atmosfera explosiva
Temporizador	Até 6 programas por dia, ajustável por dia da semana
Tanque compatível	Recomendado tanque Panasonic; outra marca não garantida
Modo esterilização	Ajustável (40 °C a 75 °C, duração 5 min a 1 h, 1 vez/semana)
Indicadores do painel	Ligar/Desligar, modo, temperatura, erro, etc.
Manual disponível em	FR, DE, EN, ES, IT, NL, PT e outros sob consulta

Perguntas frequentes - WH-UH09DE5 PANASONIC

Como ajustar o temporizador na bomba de calor Panasonic WH-UH09DE5?

Pressione a tecla TIMER, depois use as teclas ▲/▼ para selecionar o dia. Pressione SELECT para confirmar. Use OFF/ON para escolher início ou parada, depois ajuste a hora com ▲/▼ e confirme com SET. Você pode programar até 6 faixas por dia.

O que fazer se um código de erro aparecer no visor do painel de controle?

Desligue a unidade e anote o código de erro. Entre em contato imediatamente com seu revendedor autorizado, pois a operação do temporizador é cancelada em caso de erro.

Como ativar o modo silencioso?

Pressione a tecla QUIET (modo silencioso) no painel de controle. Isso reduz o ruído da unidade externa, mas pode diminuir a capacidade de aquecimento.

Qual é a faixa de temperatura de operação para aquecimento?

A temperatura de saída de água pode ser ajustada de 25 °C a 65 °C. A unidade externa opera entre -20 °C e 35 °C; fora dessa faixa, a capacidade cai e a unidade pode parar temporariamente.

Como limpar o filtro externo?

Limpe o filtro externo pelo menos uma vez por ano com aspirador ou água limpa. Use apenas sabão (pH ≥ 7) ou detergente neutro. Não usar água acima de 40 °C. Consulte um revendedor autorizado se necessário.

Posso usar um tanque de água sanitária de outra marca?

O sistema foi projetado para ser combinado com um tanque Panasonic. O uso de um tanque de outra marca não é garantido em termos de bom funcionamento e confiabilidade.

O que fazer se a bomba de calor não aquecer suficientemente?

Verifique se a temperatura definida está correta, se as válvulas do circuito de aquecimento estão abertas e se nenhuma obstrução bloqueia as aberturas de ar da unidade externa. Se a temperatura externa estiver muito baixa, o aquecimento de reserva pode ser necessário.

Como ativar o aquecimento de reserva?

Pressione a tecla HEATER no painel de controle. Ele fornece capacidade adicional em clima muito frio. Também ativa automaticamente de acordo com as configurações. Pressione novamente para desativar manualmente.

Como ajustar a temperatura da água?

No modo de ajuste (SET por 5 segundos), use ▲/▼ para selecionar o parâmetro (ex.: TANK SET para água sanitária, HEAT H2O para aquecimento). Pressione SELECT, ajuste a temperatura com ▲/▼ e confirme com SET.

O que é o modo esterilização e como configurá-lo?

O modo esterilização aquece o tanque de água a uma temperatura elevada (40-75 °C) por um período definido (5 min a 1 h), uma vez por semana. Deve ser configurado por um revendedor autorizado de acordo com as regulamentações locais. Não usar o sistema durante a esterilização para evitar queimaduras.

MANUAL DE UTILIZADOR WH-UH09DE5 PANASONIC

Antes de ligar a unidade, leia cuidadosamente este manual de utilização e guarde-o para futura referência.

Antes de colocar a unidade em funcionamento, certifique-se que a instalação foi feita corretamente por um fornecedor autorizado e que seguiu com precisão as instruções de instalação dadas.

58~65

Antes de ligar a unidade, leia cuidadosamente as instruções de funcionamento e guarde-as para utilização futura. Antes de ligar a unidade, certifique-se de que a instalação foi efetuada corretamente por um fornecedor autorizado, que seguiu todas as instruções e todas as normas.

66~73

CONDIÇÕES DE FUNCIONAMENTO

Temperatura de laittersa (°C)		Interior
CALENTAMENTO	Máx.	65
	Mín.	25

Temperatura ambiente (°C)		Exterior
CALENTAMENTO	Máx.	35
	Mín.	-20

AVISO:

FUNCIONAMENTO AVANÇADO

FUNCIONAMENTO AVANÇADO

FUNCIONAMENTO ANÓMALO

RESOLUÇÃO DE PROBLEMAS

57

INFORMAÇÃO

74~76

NOTA

As ilustrações deste manual têm apenas um caráter explicativo e podem diferir da unidade real. Estão sujeitas a alteração sem aviso prévio para fins de melhoramento futuro.

CONDIÇÃO DE FUNCIONAMENTO

Temperatura de saIDA da agua (°C)		Interior
AQUECIMENTO	Máx.	65
	Mín.	25

Temperatura ambiente (°C)		Exterior
AQUECIMENTO	Máx.	35
	Min.	-20

ATENÇÃO:

Quando a temperatura exterior estiver fora da média de temperatura acima referida, a capacidade de aquecimento irá descer significativamente e a unidade exterior pode parar para controlo de proteção. A unidade irá rearmar automaticamente após um curto período de tempo, logo que a temperatura exterior volte aos seus limites.

No caso de a temperatura exterior ser extremamente baixa, é necessário o funcionamento do aquecedor de reserva.

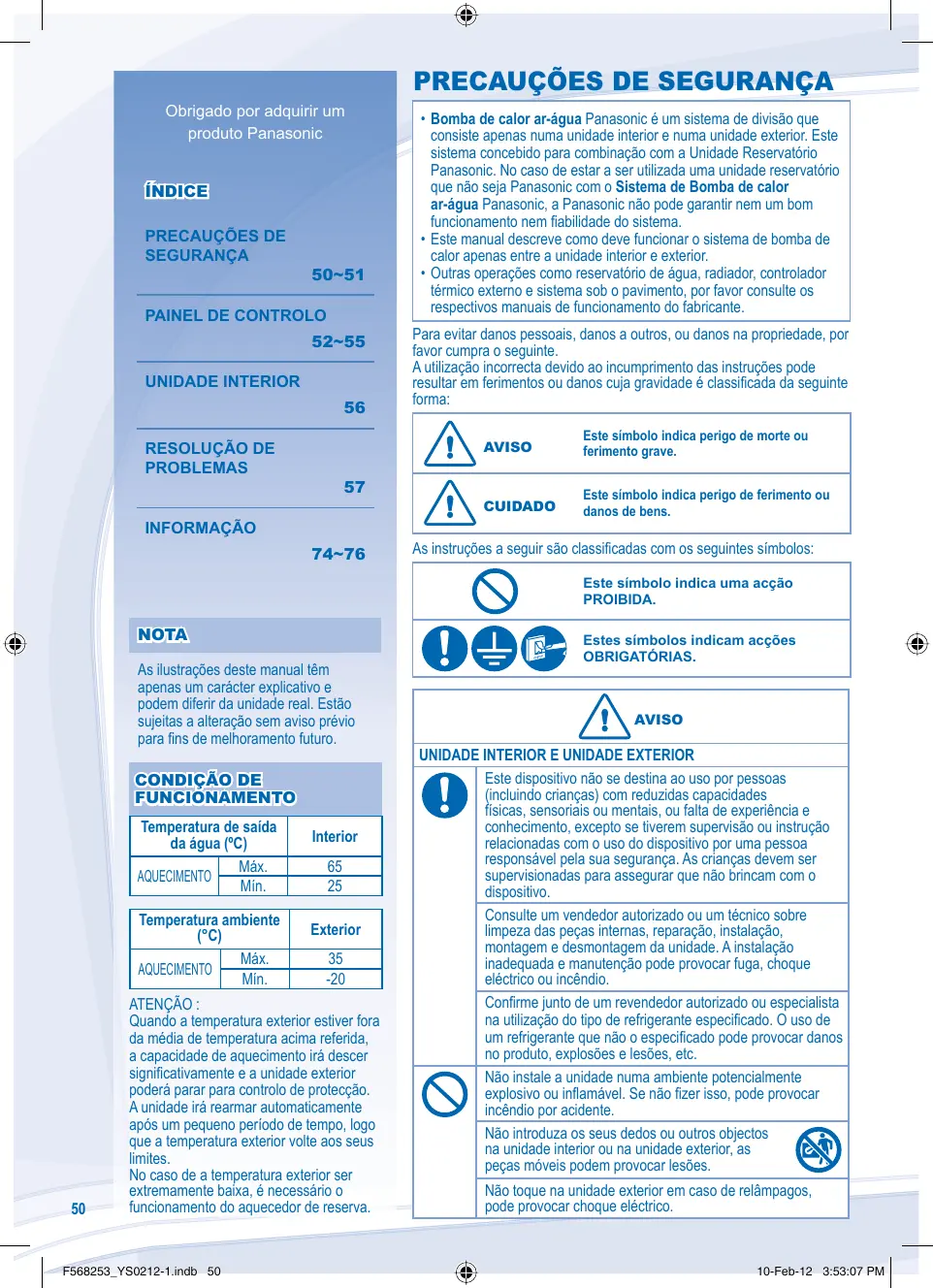

PRECAUÇÕES DE SEGURANÇA

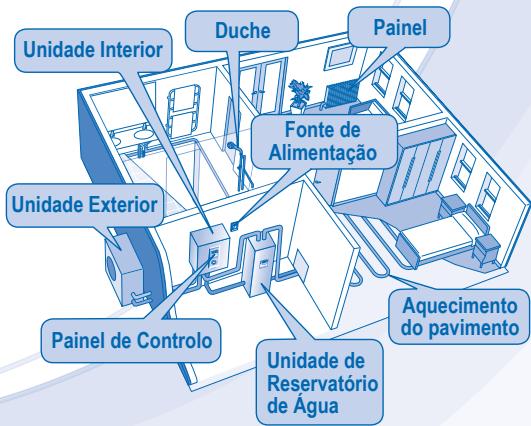

• A bomba de calor ar-água Panasonic é um sistema de divisão que consiste apenas numa unidade interior e numa unidade exterior. Este sistema é concebido para combinação com a Unidade Reservatório Panasonic. No caso de estar a ser utilizada uma unidade reservatório que não seja Panasonic com o Sistema de Bomba de Calor Ar-Água Panasonic, a Panasonic não pode garantir nem um bom funcionamento nem fiabilidade do sistema.
• Este manual descreve como deve funcionar o Sistema de Bomba de Calor apenas entre a unidade interior e exterior.
• Outras operações como reservatório de água, radiador, controlador térmico externo e sistemas sob o pavimento, por favor consulte os respectivos manuais de funcionamento do fabricante.

Para evitar danos pessoais, danos a outros, ou danos na propriedade, por favor cumpra o seguinte.

A utilização incorrecta devido ao incumprimento das instruções pode resultar em ferimentos ou danos cuja gravidade é classificada da seguinte forma:

AVISO

Este símbolo indica perigo de morte ou ferimento grave.

CUIDADO

Este símbolo indica perigo de ferimento ou danos de bens.

As instruções a seguir são classificadas com os seguintes símbolos:

Este símbolo indica uma ação PROIBIDA.

Estes símbolos indicam ações OBRIGATÓRIAS.

AVISO

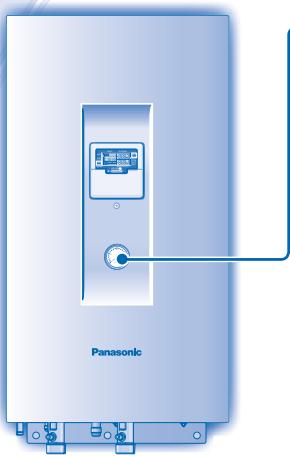

UNIDADE INTERIOR E UNIDADE EXTERIOR

Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e conhecimento, exceto se tiverem supervisão ou instrução relacionadas com o uso do dispositivo por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para assegurar que não brincam com o dispositivo.

Consulte um vendedor autorizado ou um técnico especializado sobre limpeza das peças internas, reparação, instalação, montagem e desmontagem da unidade. A instalação inadequada e manutenção pode provocar fuga, choque elétrico ou incêndio.

Confirme com um revendedor autorizado ou especialista na utilização do tipo de refrigerante específico. O uso de um refrigerante que não o especificado pode provocar danos no produto, explosões e lesões, etc.

Não instale a unidade num ambiente potencialmente explosivo ou inflamável. Se não fizer isso, pode provocar incêndio por acidente.

Não introduza os seus dedos ou outros objetos na unidade interior ou na unidade exterior, as peças móveis podem provocar lesões.

Não toque na unidade exterior em caso de relâmpagos, pode provocar choque elétrico.

UNIDADE INTERIOR E UNIDADE EXTERIOR
Não se sente na unidade ou utilize-a como um degrau, pode cair acidentalmente.	É concebida apenas para a instalação em interior.
FONTE DE ALIMENTação
Não utilize um cabo modificado, com um, com extensão ou não especificado para evitar o sobreakacemento e incêndio.	É fortemente recommendado que verifique o funcimento do RCCB às vezes é adequado para evitar assemasoes de funcimento. De outras forma, pode provocar algo mais no quando o cabo está en防火.
Para prevenir sobreakacemento, incêndio ouacho eletrico: · Não partilha a mesma tomada eletrica com及其他 equipamento. · Não utilize com muitos molhadas. · Não dobre demasiado ou cabo de alimentação.
Se o cabo de alimentação estiver danificado, terá de ser substituído ao fabricante, agente de assistência ou专业技术o qualificado para evitar situações de perigo.
Esta unidade está equipada com um Disjuntor de Corrente Residual (RCCB). É fortemente recommendado que verifique o funcimento do RCCB às vezes é adequado para evitar assemasoes de funcimento. De outras forma, pode provocar algo mais no quando o cabo está en防火.
É fortemente recomendada a instalação do Dispositivo de Corrente Residual (RCD) para evitaracho eletrico ou incêndio.
Numa situação de anomalia/avaria do produits, interrompa o seu uso e retire a ficha da tomada ou desluge o interruptor da alimentação e o disjuntor. (Risco de fumo/incêndio/choque eletrico) Exemplos de anomalia/avaria · O RCCB deslaga-se sozinho. · Cheiro a querimado, ruido anomalo ou vibrations durante o uso da unidade. · Água quando a sair da unidade. Contacte imeditamente o revendedor local para fins de manutenção/reparação.
É recomendado usar luvas durante a reparação ou manutenção para evitar perigos.
Este equipamento deve ter ligaçao terra para evitarichoque eletrico ou incêndio.
Evitarichoque eletrico ao desligar a fonte de alimentação quando: - Antes da limpeza ou manutenção. - Não'utilisation prolongada.
Este aparecido destiná-se a multiplasutilizações. Todos os circuitos eletricos devem ser desligados antes de acecer a qualquer terminal na unidade inferior, para evitarichoque eletrico, queimaduras ou lesões fatais.

CUIDADO
UNIDADE INTERIOR E UNIDADE EXTERIOR
	Não lave a unidade interior com água, benzina, diluente ou pô aspero.
	Não instale a unidade perto de equipamento combustivel ou numa casa-de-banho. Pode provocar quando eletrico ou incêndio.
	Não tocar no tubo de descarga de água na unidade interior durante oestrutura.
	Não coloque nada em cima ou por boa do unidade.
	Não toque na rebarra de aluminio afiada, as peças afiadas podem provocar lesões.
	Não utilize o Sistema durante a esterilização para fazer queimaduras ou sobreaquecimento durante o ducha.
	Certifique-se que o tubo de drenagem está ligado adequamente. De contrário, pode ocorro fuga.
	Após longo periodo de uso, certificado-se que a armação da instalação não está deteriorada para fazer que a unidade caia.
	Os ajustes do campo da função de esterilização devem ser configurados pelo vendedor autorizzato, de acordo com as leis e regulamentos locais.
PANEL DE CONTROLLO
	Não deixe que o pailin de controlo se molhe. Pode provocar quando eletrico ou incêndio.
	Não prima os botões do pailin de controlo com objectosuros duros e pontiagudos. Pode danificar a unidade.
	Não lave o pailin de controlo com água, benzina, diluente ou pô abrasivo.
	Não inspegniço ou repar o pailin de controlo por contapropria. Consulte o revendedor autorizzato. Pode provocar danos se for mal tratado.

PAINEL DE CONTROLO

• Algumas funções descritas neste manual podem não ser aplicáveis à sua unidade.
• Consulte o seu fornecedor autorizado para mais informações.
• Para um funcionamento normal, os botões RESET, FORCE e SERVICE não estão disponíveis.

Abra a tampa para seleção de botões.

ECRÃ DO PAINEL DE CONTROLO

BOTÃO DO PAINEL DE CONTROLO

1 Botão OFF/ON (DESLIGADO/LIGADO) 2 Botão do Modo de Funcionamento 3 Botão Funcionamento Silencioso 4 Botão de Ativação do Aquecimento de Reserva da Unidade Interior 5 Botões do Modo de Definição do Sistema

PREPARAÇÃO DO PAINEL DE CONTROLO

Configurar o dia e hora atuais

1. Prima

1. Prima

para definir o dia atual.

para confirmar.

1. Repita os passos 2 e 3 para configurar a hora atual.

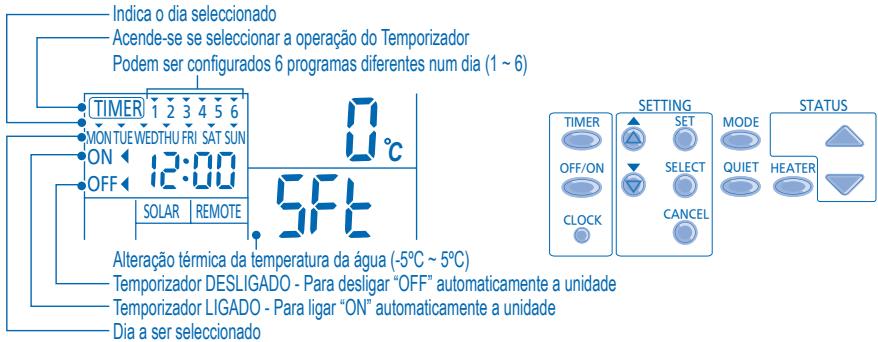

Ecrã de Configuração do Temporizador / Relógio Visor da Temperatura Ambiente Exterior Visor da Temperatura de Saída da Água m Indicador (LIGAR/DESLIGAR) Atual do Aquecedor de Apoio n Indicador (LIGAR/DESLIGAR) Atual do Aquecedor de Reforço o Indicador LIGAR/DESLIGAR de Operação de Descongelamento de Sistema Indicador ON/OFF (ligar/desligar) do Modelo Definição do Sistema q Indicador ON/OFF (ligar/desligar) do Modelo de Verificação do Estado do Sistema Indicador LIGAR/DESLIGAR do Modelo de Serviço do Sistema

6 Botão de Configuração do Temporizador de Grupo 7 Botão de Modo Aquecedor Forçado 8 Botão de Modelo de Serviço do Sistema 9 Botões do Modelo Verificação do Estado do Sistema 10 Botão de Reiniciar Erro

Notas:

• O dia atual e hora necessitam ser configurados quando:
• A energia é ligada pela primeira vez.
• Após ter passado algum tempo desde a última vez que a energia foi ligada.
• A hora atual que foi definida será a hora padrão para todas as operações de Temporizador.

CONFIGURAR AS FUNÇÕES ESPECIAIS

• Na instalação inicial, você pode ajustar as configurações manualmente. A configuração inicial mantém-se ativa até o utilizador mudar.
• O painel de controlo pode ser utilizado para múltiplas instalações. Algumas funções podem não ser aplicáveis à sua unidade.
• Certifique-se de que o LED de funcionamento está desligado (OFF) antes da configuração.

1. Prima e CHECK simultaneamente durante 5 segundos para entrada no modo especial de configuração. O indicador “SETTING” (configuração) e “STATUS” (estado) está ligado (ON).
2. Prima ou para procurar funções.
3. Prima SELECT para entrada na função.
4. Prima ou para ativar a função SIM ou desativar NÃO, ou configure outras opções.
5. Prima para confirmar.

Configurar Ecrã do Painel de Controlo Descrição

1	ro o i	con	Controlador Térmico Externo (SIM / NÃO) Para configurar a ligação do controlador tírmico externo.
2	HEATER	[AP]	Seleção de Capacidade de Aquecido de Apoio Interior (3kW / 6kW / 9kW) Para reduzir a potência do aquecido sempre que for desnéssária. As opções variam consoante o Modelo.
3	Ant e	Fre	Função de Prevenção de Congelamento do Sistema de Água (SIM / NÃO) Para activating ou desactivar a função de prevenção de congelamento doSYSTEMA de água quando aunitadestiver DESLIGADA.
4	TANK	con	Ligação do Reservatório (SIM / NÃO) Para configurar a ligação do reservatório. Nota: Se selecionar "Ligação do depesso" para "NÃO", Configuração 5 ~ 14 é ultrapassada.
5	SOLAR	Pry	Prioridade solar (SIM / NÃO) Para selecionar a função solar para aquecido do depesso do água.
6	HEAT	Pry	Prioridade de Aquecido (SIM / NÃO) Para escolher o aquecido da divisão como prioridade durante o modo de CALOR + DEPOSITO. Nota: Se selecionar "Prioridade de aquecido" para "SIM", Configuração 7 ~ 8 é ultrapassada.
7	HEAT	nt	Configuração de Intervalo de operação de aquecido Para configurar o temporizador para modo de Calor durante modo CALOR + DEPOSITO (0,5horas ~ 10horas).
8	TANK	nt	Configuração do Intervalo de Aquecer o Reservatório Para configurar o temporizador para Reservatório no modo HEAT + TANK (Aquecido + Reservatório) (5 minutos ~ 1 hora 35 minutos).
9	BOOSTER	htr	Função de Aquecido Reforçado (SIM / NÃO) Para activating ou desactivar a função de aquecido reforçado do depesso. Nota: Se escolher que a "Função de aquecido reforçado" é "NÃO", então a Configuração 10 é ultrapassada.
10	BOOSTER	dLY	Configuração da Hora de Atraso do Aquecido Propulsionador Para configurar o atraso do temporizador do aquecido propulsionador para ON (ligado) se atemperatura do reservatório não for alcancada (20 minutos ~ 1 hora 35 minutos).

• Não utilize o sistema durante a esterilização para evitar queimaduras ou sobreaquecimento durante o duche.
• Os ajustes do campo da função de esterilização devem ser configurados pelo vendedor autorizado, de acordo com as leis e regulamentos locais.

11 Str Fum

Esterilização (SIM / NÃO)

Para configurar a esterilização, se necessário.

Nota: Se selecionar "Esterilização" para "NÃO", a Configuração 12 ~ 14 é ultrapassada.

Configuração da Hora & Dia da Esterilização

Para configurar o temporizador para esterilização (apenas uma vez por semana, irá operar mesmo em estado de pausa).

12 5b

12 Sr Para configurar o temporizador para esterilização (apenas uma vez por semana, irá operar mesmo em estado de pausa).

Definir Temperatura de Esterilização Definir a temperatura para a função de esterilização (40°C ~ 75°C).

Hora Contínua de Esterilização

Configurar o temporizador para manter a temperatura de aquecimento de maneira a completar a esterilização (5 minutos ~ 1 hora).

OFF/ON ①

PARA LIGAR OU DESLIGAR (ON/OFF) A UNIDADE

• Quando a unidade está ligada (ON), o LED de funcionamento está aceso e a temperatura atual para a saída da água e ambiente exterior é muito boa no visor do painel de controle.

MODE

PARA SELECIONAR O MODO DE OPERAÇÃO

- MODO AQUECIMENTO

• Para ON ou OFF (ligar/desligar) a operação de aquecimento do painel/pavimento.
• Neste modo, a unidade exterior fornecerá capacidade de aquecimento à unidade interior.

- MODO HEAT + TANK (AQUECIMENTO + RESERVATÓRIO)

• Neste modo, a unidade exterior fornecerá capacidade de aquecimento ao reservatório sanitário da unidade interior.
• Esta operação não é realizada quando o reservatório de água sanitária não está instalado.

- MODO RESERVATÓRIO

• Para ON ou OFF (ligar/desligar) a operação do reservatório sanitário.
• Neste modo, a unidade exterior fornecerá capacidade de aquecimento ao reservatório sanitário.

QUIET

• Esta operação reduz o ruído da unidade exterior. Neste estado, pode provocar diminuição na capacidade de aquecimento.

HEATER

PARA ATIVAR O AQUECEDOR DE RESERVA

• O aquecedor de reserva fornece capacidade de aquecimento extra durante as temperaturas frias no exterior e apenas pode ser configurado em modo de aquecimento para a unidade inferior quando ativado pela pressão deste botão.
• O aquecedor de reserva irá ligar-se automaticamente quando as condições de configuração estiverem preenchidas.
• Para desativar manualmente a operação do aquecedor, prima o respetivo botão novamente.

STATUS

CH

C

SEARCH

MODO DE VERIFICAÇÃO DO ESTADO DO SISTEMA

1. Prima CHECK durante 5 segundos para entrar no modo STATUS (Estado).
2. Pressione ou para verificar a Temperatura da Entrada da Água, a Temperatura do Reservatório, a Frequência de Execução do Compressor ou o Histórico de Erros.

• Prima para sair do modo STATUS (estado).
• Ao entrar no modo STATUS, o indicador "STATUS" está ligado.
• O modo "STATUS" não pode ser ativado quando o indicador "SETTING" está ligado.

FUNCIONAMENTO AVANÇADO

• É fortemente recomendado contactar o fornecedor autorizado para alterar o limite da temperatura da água.
• Com o painel de controle pode definir o limite de temperatura para a temperatura de saída da água e para a temperatura ambiente exterior.

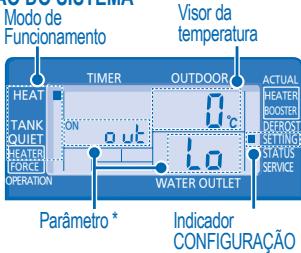

MODO CONFIGURAÇÃO DO SISTEMA

1. Prima SET durante 5 segundos para entrar no modo SETTING (Definição). O indicador "SETTING" está ligado (ON).
2. Prima ou para escolher um parâmetro.
3. Após selecionar o parâmetro desejado, prima para entrar no parâmetro.
4. Prima ou para definir a temperatura desejada.
5. Prima novamente para confirmar a definição.
6. Repetir os passos 2 a 5 para definir outros parâmetros.

Modo de Funcionamento Parâmetro * Descrição

HEAT	o u t L o	Temperatura ambiente exterior baixa definiça (-15°C ~ 15°C).
HEAT	o u t H i	Temperatura ambiente exterior elevada definiça (-15°C ~ 15°C).
HEAT	H 20 L o	Definência da temperatura de saía da água para baixa temperatura do ambiente exterior (25°C ~ 65°C).
HEAT	H 20 H i	Definência da temperatura de saía da água para alta temperatura do ambiente exterior (25°C ~ 65°C).

HEAT OFF

Definir a temperatura para desligar a operação de aquecimento (5°C 35°C)

HEATER

OUT ON

Definição da temperatura ambiente para ligar a operação de aquecimento (-15°C 20°C)

TANK

Configuração da temperatura do reservatório sanitário (40°C ~ 75°C).

CONFIGURAÇÃO DO DESVIO TÉRMICO DA TEMPERATURA DA ÁGUA

1. Prima SET durante 5 segundos.
2. Repetir os passos 3 a 5 para definir o desvio desejado da temperatura (-5°C 5°C) . Notas:

CANCEL

• Prima ou aguarde 30 segundos para sair do modo SETTING.
• A temperatura definida será guardada no sistema após confirmar.
• O modo “SETTING” não pode ser ativado quando o indicador “SERVICE” e “STATUS” está ligado.

CONFIGURAÇÃO DO TEMPORIZADOR SEMANAL

Função

1. Prima para confirmar
2. Sempre que "1" surgir a piscar no ecrã, prima para configurar o programa 1.
3. Prima OFF/ON para selecionar a opção de ativação (ON) ou desativação (OFF) do temporizador.
4. Prima ou para selecionar a hora desejada.

Pode configurar o MODE e a temperatura desejada com o temporizador.

1. Prima SET para confirmar o programa 1. O dia selecionado será realçado com
2. O ecrã irá passar para o programa seguinte passados 2 horas.
3. Repita os passos 4 a 7 para configurar os programas 2 a 6.
4. Durante a configuração do temporizador, se não premir nenhum botão dentro de 30 segundos, ou se premir o botão , a configuração nesse momento é confirmada e a configuração do temporizador é concluída.

Modificar ou adicionar temporizador

Repetir os passos acima.

1. Prima
2. Prima ou até o dia desejado ser apresentado, prima SELECT para confirmar a seleção.
3. Prima ou para verificar os programas configurados.

Cancelar temporizador

1. Prima
2. Prima ou até o dia desejado ser apresentado, prima SELECT para confirmar a seleção.
3. Prima para aceder à configuração do programa.
4. Prima ou até o programa desejado ser apresentado.
5. Prima para cancelar o programa.

Notas:

• Pode configurar o Temporizador para cada dia da semana (Segunda a Domingo) com 6 programas por dia.
• Quando a unidade é ativada pela função ON TIMER, utilizará a temperatura definida previamente para controlar a temperatura da água de saída.
• Não é possível configurar o mesmo programa do temporizador duas vezes no mesmo dia.
• Não pode selecionar dias coletivos com a mesma configuração do temporizador.
• Promove a poupança de energia ao permitir que configure até 6 programas em qualquer dia.

Desligue a unidade antes de efetuar a limpeza.

INSTRUÇÕES DE LIMPEZA

• Não utilize benzina, diluente ou produto de limpeza abrasivo.
• Utilize apenas sabões (≥ pH7) ou detergente de uso doméstico neutro.
• Não utilize água com temperatura superior a 40°C.

SUGESTÃO

• Para assegurar um ótimo desempenho da unidade, a limpeza de manutenção deve ser executada em intervalos regulares. Consulte o revendedor autorizado.

MANÔMETRO DA ÁGUA

• Não prima nem bata na tampa de vidro com objetos duros e pontiagudos. Isto pode danificar a unidade.

• Assegure-se de que a pressão da água está entre 0,05 e 0,3 MPa (0,1 MPa = 1 bar).
• Caso a pressão da água esteja fora do limite acima, por favor consulte o fornecedor autorizado.

UNIDADE INTERIOR & PAINEL DE CONTROLO

• Não salpique água diretamente.
• Limpe cuidadosamente a unidade com um pano macio e seco.

FILTRO EXTERNO

• Limpe, por favor, o filtro externo, pelo menos, uma vez por ano. O não cumprimento desta indicação poderá originar a obstrução do filtro e subsequente avaria do sistema. Consulte o revendedor autorizado.

UNIDADE EXTERIOR

• Não obstrua a entrada de ar nem as ventilações de saída de ar, pois pode provocar baixo desempenho ou avaria. Por favor, remova obstáculos para assegurar a ventilação.
• Durante o Inverno, por favor, limpe e remova a neve perto da unidade exterior, para que a neve não cubra a entrada de ar e as ventilações da saída de ar.

INSPECAO

• Inspecione a intervalos regulares a unidade, o filtro externo e a cablagem do campo para assegurar o melhor desempenho da unidade. O revendedor autorizado deverá efetuar esta manutenção.
• Limpe qualquer obstrução que se encontre na entrada de ar e nas aberturas de ventilação de saída do ar da unidade exterior.

PARA PREPARAR A UNIDADE PARA UM PERIODO DE INATIVIDADE PROLONGADO

Desligue a unidade.

CRITÉRIOS SEM MANUTENÇÃO

DESLIGUE A ALIMENTAÇÃO e consulte em seguida um revendedor autorizado nas seguintes condições:

• Ruído anómalo durante o funcionamento.
• Água/partículas estranhas entraram no painel de controlo.
• Fuga de água da unidade interior.
• Os interruptores do disjuntor desligam-se com frequência.
• O fio distribuidor de corrente aquece de forma anormal.

RESOLUÇÃO DE PROBLEMAS

Os seguintes sintomas não indicam uma avaria do aparelho.

SINTOMA	CAUSA
Som de fluxo durante o翃amento.	Fluxo do liquido de refrigeracao no interior da unidade.
O翃amento é atraso durante someculos minutos après a reprogramacao.	O atraso é um mecanismo de protecao do compressor da unidade.
A unidade exterior produzágua/vapor.	Existe condensacao ou evaporacao nos tubos.
A unidade exterior emite vapor durante o modo aquecimento.	Isto deve-se à operationação descongelar no permutador de calor.
A unidade exterior não funciona.	Quando a temperatura exterior está do limite de funicoamento, o Sistema de bomba de calor entre no controlo de protecao.
O翃amento doSYSTEMA Bomba de Calor Ar-Água desligar-se-à.	O Sistema de bomba de calor entra no controlo de protecao. O compressor para com a temperatura de entrada de agua inferior a 18°C e a alimentacao do aquecedor de reserve liga com a temperatura de entrada de agua inferior a 23°C.
Dificuldade doSYSTEMA para aquecer.	Quando oAcevemento está a functionar pela unidade interior juntamente com oAcevemento do pavimento ouAcevemento do pailim em simultaneo, pode haber o caso da temperatura da agua morna baixar e enfequecer oAcevemento do pavimento e do pailin. Quando a temperatura do ar exterior é baixa, pode ser dificil aquecer. A neve está a bloquear a saida de descarga ou a admissao de entrada da unidade exterior. Quando a temperatura de saida da agua é baixa, pode ser dificil aquecer.
OSYSTEMA não consuegué aquecer instantanamente.	Devido a natureza doSYSTEMA de bomba de calor, pode levar algo tempo a aquecer a agua se a unidade está a começar fria.
O aquecedor de reserve liga (ON) automaticamente quando não está Activado.	A liação (ON) do aquecedor de reserve é uma protecao do permutador de calor da unidade inferior.
A operacao inicia automaticamente mesmo sem o Temporizador LIGADO.	O temporizador de esterilização foi configurado.

Verifique o seguinte antes de pedir assistência.

SINTOMA	VERIFICAR
O aquecimento não está a functionar eficazmente.	• Configure a temperatura correctamente. • A valvula do aquecedor do pailin está fechada. • LimpeMASTER obstruição que se encontrar na entrada de ar e nas aberturas de ventilação de saída do ar da unidade exterior.
Ruido durante o funciona.	• Verficar se a unidade foi instalada numa inclinação ou a tampa não está fechada adequadamente.
A unidade não funciona.	• Verifique se o disjuntor disparou.
O LED de funciona não está aceso ou o visor do pailin de controlo está branco.	• A fonte de alimentação está desligada ou houve falha de corrente.

O LED de funcionamento pisca e aparece o código de erro no visor do painel de controlo.

• Desligue a unidade e indique o código de erro ao revendedor autorizado.
• O funcionamento do temporizador é cancelado quando ocorre um erro.

Botão de Modo Aquecedor Forçado

FORCE

• Em caso de falha no sistema de bomba de calor de ar para água, o aquecedor de reserva pode ser usado para aquecer a água quente. Prima FORCE para ativar o aquecedor de reserva.
• Prima OFF/ON para parar o funcionamento do aquecedor forçado.
• Durante o modo Aquecedor Forçado, todas as outras operações não são permitidas.

Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos

Estes símbolos nos produtos, embalagens e documentos significam que os produtos elétricos e eletrónicos usados não podem ser misturados com os resíduos urbanos.

Para o tratamento apropriado, recuperação e reciclagem de produtos velhos e baterias usadas, solicitamos que os coloque em pontos de recolha próprios, de acordo com a Legislação Nacional e com as Diretivas Europeias 2002/96/EC e 2006/66/EC.

A eliminação correta ajudará a poupar recursos valiosos e evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, os quais poderiam resultar de um tratamento incorreto de resíduos.

Para mais informações sobre a recolha e reciclagem de produtos velhos e baterias, por favor, contacte as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido.

De acordo com a legislação nacional, poderão ser aplicadas multas caso seja feita a eliminação incorreta destes resíduos.

Para Utilizadores Não Particulares da União Europeia

Se pretender eliminar equipamentos elétricos e eletrónicos, por favor, contacte o seu Distribuidor ou Produtor para obter mais informações.

[Informação sobre a eliminação noutros Países fora da União Europeia]

Estes símbolos são válidos apenas na União Europeia. Se pretender eliminar este produto, contacte, por favor, as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido e solicite informação sobre o método de eliminação correto.

Esta avaria deve ser atribuída a um técnico qualificado. Por favor, contacte o nosso serviço de apoio ao cliente para mais informações.

[Informações sobre a avaria em outros países da União Europeia]

Esta unidade está em conformidade com a União Europeia. Se pretender eliminar estes produtos, por favor contacte as autoridades locais ou o fornecedor para obter informações sobre o processo de eliminação adequado.
