Tipo de producto	Bomba de calor aire-agua
Marca	Panasonic
Modelo	WH-UH09DE5
Categoría	Bomba de calor
Funciones principales	Calefacción, agua caliente sanitaria, calefacción de emergencia, modo silencioso, temporizador (6 programas/día), esterilización
Modo de funcionamiento	Calefacción, Depósito, Calefacción + Depósito
Rango temperatura de salida de agua	25 °C a 65 °C
Rango temperatura exterior (calefacción)	-20 °C a 35 °C

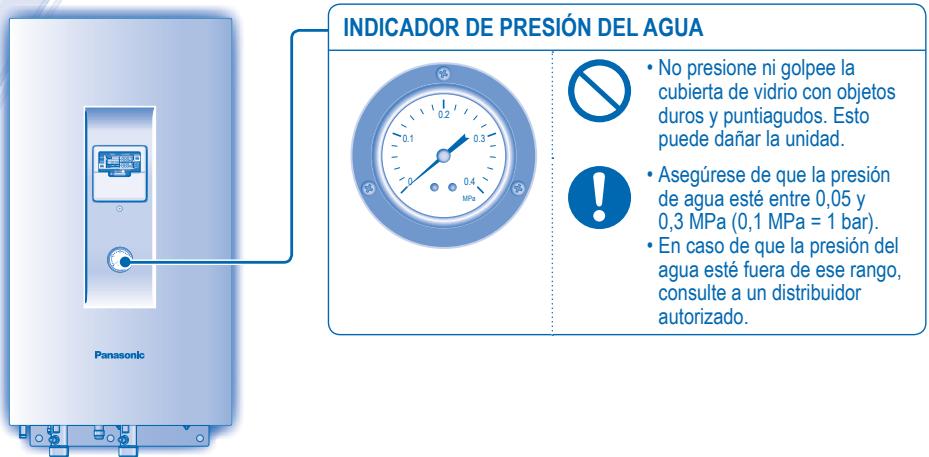

Rango presión de agua	0,05 MPa a 0,3 MPa
Capacidad calefacción de emergencia	3 kW / 6 kW / 9 kW (seleccionable)
Refrigerante	R32 (según modelo estándar)
Alimentación eléctrica	230 V ~ 50 Hz (típico)
Limpieza	Filtro externo: al menos 1 vez al año; panel de control: paño suave seco; no usar benceno, diluyente ni polvo abrasivo
Mantenimiento	Inspección estacional por un distribuidor autorizado; verificar que no haya obstrucción de las rejillas de ventilación
Seguridad	Interruptor diferencial (RCCB) integrado; puesta a tierra obligatoria; no usar en atmósfera explosiva
Temporizador	Hasta 6 programas por día, ajustable por día de la semana
Depósito compatible	Depósito Panasonic recomendado; otra marca no garantizada
Modo esterilización	Ajustable (40 °C a 75 °C, duración 5 min a 1 h, 1 vez/semana)
Indicadores del panel	Encendido/Apagado, modo, temperatura, error, etc.
Manual disponible en	FR, DE, EN, ES, IT, NL, PT y otros bajo pedido

Preguntas frecuentes - WH-UH09DE5 PANASONIC

¿Cómo ajustar el temporizador en la bomba de calor Panasonic WH-UH09DE5?

Presione la tecla TIMER, luego use las teclas ▲/▼ para seleccionar el día. Presione SELECT para confirmar. Use OFF/ON para elegir inicio o parada, luego ajuste la hora con ▲/▼ y confirme con SET. Puede programar hasta 6 rangos por día.

¿Qué hacer si aparece un código de error en la pantalla del panel de control?

Apague la unidad y anote el código de error. Contacte inmediatamente a su distribuidor autorizado, ya que la operación del temporizador se cancela en caso de error.

¿Cómo activar el modo silencioso?

Presione la tecla QUIET (modo silencioso) del panel de control. Esto reduce el ruido de la unidad exterior, pero puede disminuir la capacidad de calefacción.

¿Cuál es el rango de temperatura de funcionamiento para la calefacción?

La temperatura de salida de agua se puede ajustar de 25 °C a 65 °C. La unidad exterior funciona entre -20 °C y 35 °C; fuera de este rango, la capacidad cae y la unidad puede detenerse temporalmente.

¿Cómo limpiar el filtro externo?

Limpie el filtro externo al menos una vez al año con una aspiradora o agua limpia. Use solo jabón (pH ≥ 7) o detergente neutro. No use agua por encima de 40 °C. Consulte a un distribuidor autorizado si es necesario.

¿Puedo usar un depósito de agua sanitaria de otra marca?

El sistema está diseñado para combinarse con un depósito Panasonic. El uso de un depósito de otra marca no está garantizado en términos de buen funcionamiento y fiabilidad.

¿Qué hacer si la bomba de calor no calienta suficientemente?

Verifique que la temperatura de consigna sea correcta, que las válvulas del circuito de calefacción estén abiertas y que no haya obstrucción en las rejillas de ventilación de la unidad exterior. Si la temperatura exterior es muy baja, puede ser necesaria la calefacción de emergencia.

¿Cómo activar la calefacción de emergencia?

Presione la tecla HEATER del panel de control. Proporciona capacidad adicional en frío intenso. También se activa automáticamente según los ajustes. Presione nuevamente para desactivarla manualmente.

¿Cómo ajustar la temperatura del agua?

En modo de ajuste (SET durante 5 segundos), use ▲/▼ para seleccionar el parámetro (ej. TANK SET para agua sanitaria, HEAT H20 para calefacción). Presione SELECT, ajuste la temperatura con ▲/▼, luego confirme con SET.

¿Qué es el modo esterilización y cómo configurarlo?

El modo esterilización calienta el depósito de agua a una temperatura alta (40-75 °C) durante un tiempo definido (5 min a 1 h), una vez por semana. Debe ser configurado por un distribuidor autorizado de acuerdo con las regulaciones locales. No use el sistema durante la esterilización para evitar quemaduras.

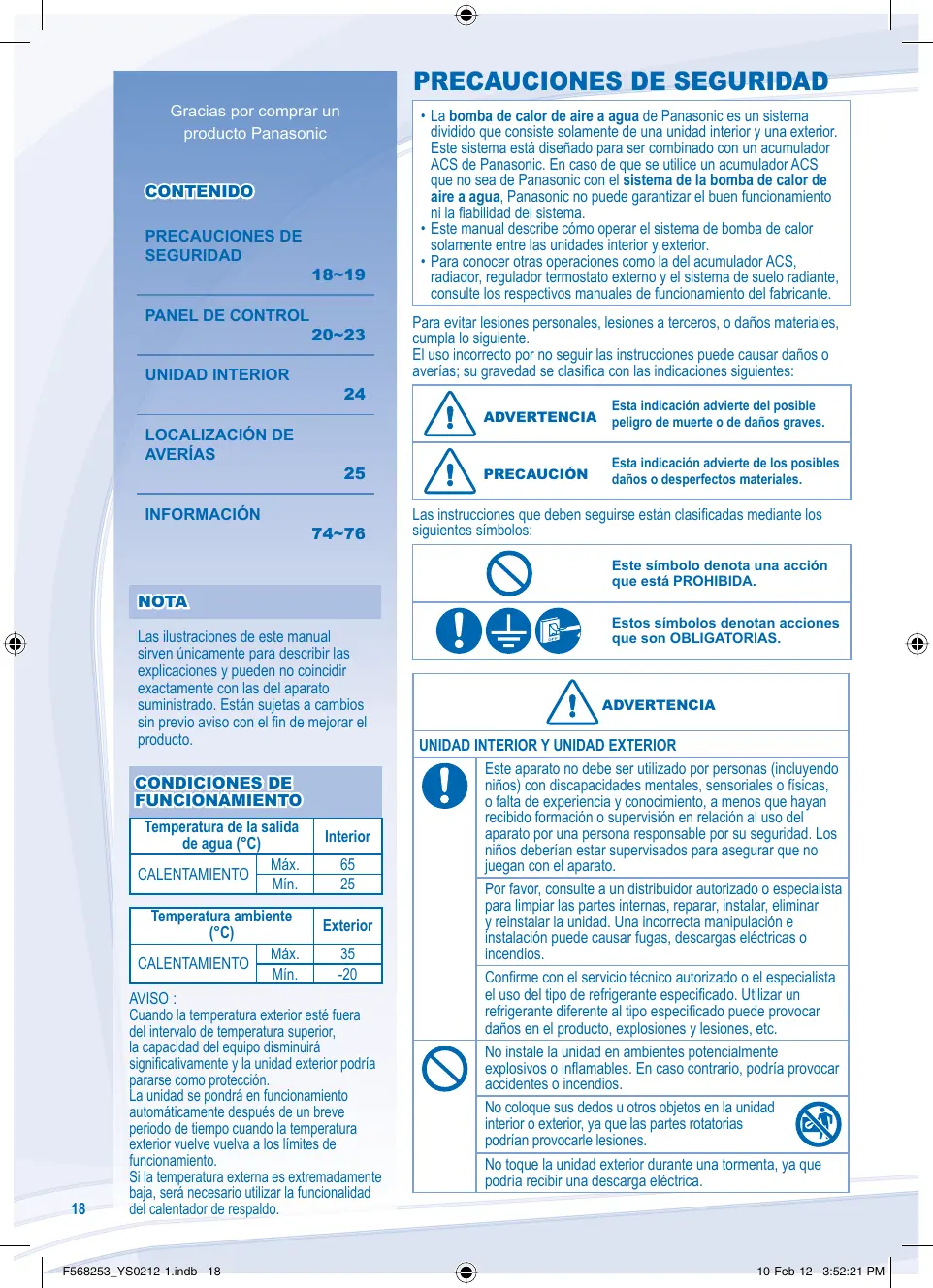

MANUAL DE USUARIO WH-UH09DE5 PANASONIC

Antes de usar la unidad, sírvase leer atentamente estas instrucciones de funcionamiento y consérvelas como futuro elemento de consulta.

Antes de operar la unidad, asegúrese de que la instalación haya sido realizada correctamente por un instalador autorizado, siguiendo de forma correcta y precisa las instrucciones de instalación.

Gracias por comprar un producto Panasonic

CONTENIDO

PRECAUCIONES DE SEGURIDAD

18~19

PANEL DE CONTROL

20~23

UNIDAD INTERIOR

24

LOCALIZACIÓN DE AVERÍAS

25

INFORMACIÓN

74~76

NOTA

Las ilustraciones de este manual sirven únicamente para describir las explicaciones y pueden no coincidir exactamente con las del aparato suministrado. Están sujetas a cambios sin previo aviso con el fin de mejorar el producto.

Cuando la temperatura exterior está fuera del intervalo de temperatura superior, la capacidad del equipo disminuirá significativamente y la unidad exterior podrá pararse como protección. La unidad se pondrá en funcionamiento automáticamente después de un breve periodo de tiempo cuando la temperatura exterior vuelva a los límites de funcionamiento.

Si la temperatura externa es extremadamente baja, será necesario utilizar la funcionalidad del calentador de respaldo.

PRECAUCIONES DE SEGURIDAD

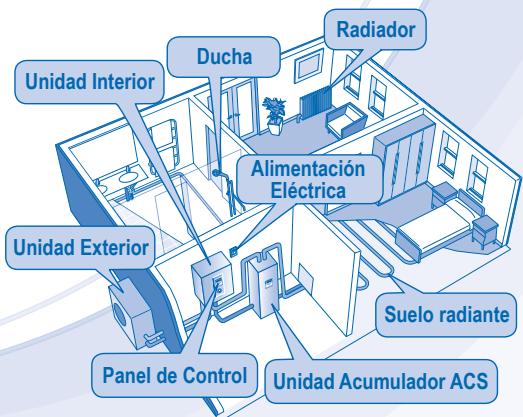

• La bomba de calor de aire a agua de Panasonic es un sistema dividido que consiste solamente de una unidad interior y una exterior. Este sistema está diseñado para ser combinado con un acumulador ACS de Panasonic. En caso de que se utilice un acumulador ACS que no sea de Panasonic con el sistema de la bomba de calor de aire a agua, Panasonic no puede garantizar el buen funcionamiento ni la fiabilidad del sistema.
• Este manual describe cómo operar el sistema de bomba de calor solamente entre las unidades interior y exterior.
• Para poder realizar operaciones como las del acumulador ACS, radiador, regulador termostato externo y el sistema de suelo radiante, consulte los respectivos manuales de funcionamiento del fabricante.

Para evitar lesiones personales, lesiones a terceros, o daños materiales, cumpla lo siguiente.

El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasifica con las indicaciones siguientes:

ADVERTENCIA

Esta indicación advierte del posible peligro de muerte o de daños graves.

PRECAUCIÓN

Esta indicación advierte de los posibles daños o desperfectos materiales.

Las instrucciones que deben seguirse están clasificadas mediante los siguientes símbolos:

Este símbolo denota una acción que está PROHIBIDA.

Estos símbolos denotan acciones que son OBLIGATORIAS.

ADVERTENCIA

UNIDAD INTERIOR Y UNIDAD EXTERIOR

Este aparato no debe ser utilizado por personas (incluyendo niños) con capacidades mentales, sensoriales o físicas reducidas, o con falta de experiencia y conocimiento, a menos que hayan recibido formación o supervisión en relación al uso del aparato por una persona responsable de su seguridad. Los niños deben estar supervisados para asegurar que no juegan con el aparato.

Por favor, consulte a un distribuidor autorizado o especialista para limpiar las partes internas, reparar, instalar, eliminar y reinstalar la unidad. Una incorrecta manipulación e instalación puede causar fugas, descargas eléctricas o incendios.

Confirme con el servicio técnico autorizado o el especialista el uso del tipo de refrigerante asignado. Utilizar un refrigerante diferente al tipo asignado puede provocar daños en el producto, explosiones y lesiones, etc.

No instale la unidad en ambientes potencialmente explosivos o inflamables. En caso contrario, podría provocar accidentes o incendios.

No coloque sus dedos u otros objetos en la unidad interior o exterior, ya que las partes rotatorias podrían provocar lesiones.

No toque la unidad exterior durante una tormenta, ya que podría recibir una descarga eléctrica.

ADVERTENCIA
UNIDAD INTERIOR Y UNIDAD EXTERIOR
	No se siente o apoye pare sobre launidad, seoulda caer accidentamente.
	No instale launidad interior en exteriores. Está disnada sólo para el uso en interiores.
FUENTE DE ENERGÍA
	No utilise un cable modificado, unido con uno, un cable de extensiono o un cable no especificado para evitar sobrecalentamento e incendios.
	Para evaporar el sobrecalentamento, inclidio o descarga electrónica: ·No compara la mesma toma de corriente conOthers equipos. ·No lo manipule con las manos mojañas. ·No doble excessivamente el cable de alimentación.
	Para evaporar riesgos, si el cable de alimentación está dañado y esnecessary Cambiarlo,debárheracerlo el fabricante, unrepresentante del service technique o una personaequalficada.
	Estaunidad está equipada con un interruptor por corriente residual (RCCB).Se recomienda verificar elFunciamento del RCCBdespués de la instalación y periodicallydespuésde queel service technique autorizzato realizó reparaciones o elmantimiento para asegurarde que estéfuncionando en buena conditiones. De othermanera, en caso de un fallo, puedeproducirsepeligrosas descargas electricas o incendios.
	Se recomienda altamente instalarlo con undispositivo residual actual (RCD) para evitardescargas electricas o incendios.
	Deje deutilizar el producto cuandohayacualquier anomalidad/fallo y desconnecte el cable de corriente o desactivele interruptor del alimentación.(riesgo de humo/fuego/descarga electrica)Ejmplos de anomalidad·El RCCBseapaga porsiistro. ·Sepercibe olor ahumo, ruido anormal osonido de vibración cuandolaunidad está enfuncenimiento. ·No deajadelasaragua caliente de launidad.Contacte imeditamente con su service technique autorizzato local para sumantenimiento/reparacion.
	Se recomienda usaguanientes durante la reparaciónomantenimiento para evitarriesgos.
	Este equipodeferáconnectarseatierra paraevitardescargas electricas o incendios.
	Evite descargas electricas desconnectando laalmisión electrónica cuando:- Antes dellimiarlo orRepairlo.- Largo periodo endesuso.
	Esteaparatoesparamultiplesusos.Todos loscircuitofofamación electrónica se debenapagarantesde accederacualquier terminal enelunidad inferior,paraevitarruna descarga electractivemqmamadura o lesión fatal.

PRECAUCLON
UNIDAD INTERIOR Y UNIDAD EXTERIOR
	No limpie launidad interior con agua, benceno, disolvento o limpiador en polvo.
	No instale launidad cercada de ningún equipo combustible ni en un baño. De lo contrario, podría Causear una descarga electrónica o incidio.
	No toque la tubercía de descarga de agua en la Unidad interior durante la operación.
	No coloque nada encima ni debajo de la Unidad.
	No tocar las partes de aluminio angulosas, PODen Causear daños.
	No utilise el sistema durante la esterilización para evaporar quemarse o que se caliente excessivamente durante la ducha.
	Asegúrese de que el tubo de drenaje está conectado correctamente. Si no es asi, se podría producir fugas.
	Después de un长大o periodo de uso, asegúrese de que la ranura de instalación no se encontrar deteriorada, para evaporar que la Unidad se caiga.
	Los ajustes de camino de funciona de esterilización han de estar configurados por un distribuidor autorizzato de acuerdo con las leyes y regulaciones locales.
PANEL DE CONTROL
	No permitta que el panel de control se humedezca. De lo contrario, podría Causear una descarga electrónica o incidio.
	No presione los botones del panel de control con objetivos duros y puntiagudos. De lo contrario, PODría与发展ar la Unidad.
	No lave el panel de control con agua, benceno, disolvento o limpiador en polvo.
	No inspections ni repare el panel de controlasted misso. Consulte con un service técnico autorizzato. De lo contrario, podría Causear lesiones si se manipulamal.

PANEL DE CONTROL

• Es posible que algunas funciones descritas en este manual no se apliquen a su unidad.
• Consulte a su distribuidor autorizado más cercano para obtener información.
• Para el funcionamiento normal, no se usen los botones RESET FORCE SERVICE

Abra la cubierta para selecciones de botones.

VISUALIZACIÓN DEL PANEL DE CONTROL

a Indicador de APAGADO/ENCENDIDO del modo de calefacción b Indicador de modo de tanque c Indicador de modo silencioso d Indicador de petición de ACTIVADO/DESACTIVADO de la resistencia eléctrica de apoyo e Indicador de APAGADO/ENCENDIDO de calefacción forzada f Pantalla de termocontrolador externo conectado g LED de encendido h Visualización de regulación solar i Indicador de precaución (temperatura agua en tanque superior a 60 °C)

BOTONES DEL PANEL DE CONTROL

1 Botón OFF/ON (apagado/encendido) 2 Botón del modo de funcionamiento 3 Botón de funcionamiento silencioso 4 Botón de activación de la resistencia eléctrica de apoyo de la unidad interior 5 Botones del modo de configuración del sistema

PREPARACIÓN DEL PANEL DE CONTROL

Ajuste de día y hora

1. Pulse

1. Pulse

1. Pulse

para confirmar.

1. Repita los pasos 2 y 3 para configurar la hora actual.

Indicación de ajuste del temporizador/reloj O Visualización de la temperatura ambiente exterior Visualización de la temperatura de la calidad del agua m Indicador de petición actual de (OFF/ON) del calentador de apoyo n Indicador de refuerzo de calefactor actual de (OFF/ON) o Indicador OFF/ON operación de sistemas de descongelación p Indicador de APAGADO/ENCENDIDO del modo de configuración del sistema q Indicador de APAGADO/ENCENDIDO del modo de verificación de estado del sistema r Indicador OFF/ON modo de servicio del sistema

6 Tecla de configuración del temporizador 7 Botón de modo de calefacción forzada 8 Botón de modo servicios del sistema 9 Botones del modo para verificar el estado del sistema 10 Botón de reinicio debido a un error

Notas:

• La fecha y la hora actual se deben fijar cuando:
• Se enciende por primera vez.
• Si ha pasado mucho tiempo desde que se encendió por última vez.
• La hora actual que se fija será la hora estándar para

todas las operaciones del temporizador.

CONFIGURACIÓN DE LAS FUNCIONES ESPECIALES

• Después de la instalación inicial, puede ajustar manualmente las configuraciones. Los ajustes iniciales permanecen activos hasta que el usuario los cambie.
• El panel de control se puede usar para varias instalaciones. Es posible que algunas funciones no se apliquen a su unidad.
• Asegúrese de que el LED de función esté bajo la configuración.

1. Pulse y CHECK simultáneamente durante 5 segundos para ingresar al modo de configuración especial. El indicador “CONFIGURACIÓN” y “ESTADO” está encendido.
2. Pulse o para explorar las funciones.
3. Pulse SELECT para entrar en la dirección.
4. Pulse o para habilitar Sí o deshabilitar No, o consulte la referencia o establezca opciones excluidas.
5. Pulse SET para confirmar.

Ajustar Visualización del panel de control			Descripción
1	ro o i	con	Regulación termostato externo (S/ NO)Para fjjar la restrución del regulación termostato externo.
2	HEATER	CAP	Selección de capacité de calentador de apoyo inferior (3kW / 6kW / 9kW)Para reducir la potencia del calefactor cuando no sea Necessary. Las options variandependiendo del modelo.
3	Rn E,	FrE	Función de prevencion de congelación de sistemas de agua (S/ NO)Paraactivar o desactivar la función del sistemas de prevencion de congelación de aguacuando launidad está en OFF.
4	TANK	con	Conexión del accumulator ACS (S/ NO)Para fjjar la restrución del accumulator ACS.Nota: Si selecciónar "Conexión del accumulator" está en "NO", se omite ajustar 5 ~ 14.
5	SOLAR	P- y	Prioridad solar (S/ NO)Para selecciónar el uso ACS del calentimiento del agua del accumulator ACS.
6	HEAT	P- y	Prioridad de calefacción (S/ NO)Para selecciónar la calefacción de la sala como prioridad durante el modo HEAT + TANK.Nota: Si selecciónar "Prioridad de calefacción" está en "S", se omite ajustar 7 ~ 8.
7	HEAT	int	Ajuste de intervalo de operación de calefacciónPara establecer el temporizador para el modo de calefacción durante el modo de HEAT+ TANK (0.5 horas ~ 10 horas).
8	TANK	int	Ajuste del intervalo de funciona el service para ACSPara ajustar el temporizador para el accumulator ACS durante el mode CALOR + ACS(5 Minutes ~ 1 hora 35 Minutes).
9	BOOSTER	hcr	Función de refuerzo de calefactor (S/ NO)Para activar o desactivar la functión de calefactor de refuerzo del Accumulator ACS.Nota: Si selecciónar "Función de refuerzo del calefactor" es "NO", se omite ajustar 10.
10	BOOSTER	dLy	Ajuste del tiempo de retardo de conexión resistencia electrónica del accumulator ACSPara ajustar el temporizador para el calentador de refuerzo a ON si no se alcanza latemperatura del agua en el accumulator ACS (20 minutes ~ 1 hora 35 minutes).

• No utilice el sistema durante la esterilización para evitar quemarse o que se caliente excesivamente durante la ducha.
• Los ajustes de Campo de referencia de esterilización han de estar configurados por un distribuidor autorizado de acuerdo con las leyes y regulaciones locales.

11	Str	Fun	Esterilización (S/ NO) Para fazer la esterilización, si se requires. Note: Si selecciónar "Esterilización" es "NO", se omite ajustar 12 ~ 14.
12	Str		Ajuste del día y la hora de esterilización Para ajustar el temporizador (solo una vez a la semana, funciona aré incluso en estado en眼看a).
13	Str	bo	Ajuste de la temperatura de esterilización Para fazer la temperatura para la función de esterilización (40°C ~ 75°C).
14	Str	oPr	Tiempo continuo de esterilización Para fazer el temporizador para mantener la temperatura de calentimiento a fin de completar la función de esterilización (5 Minutes ~ 1 hora).

OFF/ON ①

CONECTAR O DESCONECTAR LA UNIDAD

• Cuando la unidad está encendida, el LED de configuración se enciende y la temperatura real para la calidad de agua y el ambiente exterior en la pantalla del panel de control.

SELECCIONAR MODO DE OPERACIÓN

- MODO DE CALEFACCIÓN

• Para ENCENDER o APAGAR el funcionamiento de la calefacción del sistema de radiadores / suelo radiante.
• En este modo, la unidad exterior proporciona la capacidad de calefacción a la unidad interior.

- MODO DE CALEFACCIÓN + ACS

• En este modo, la unidad exterior proporcionará la capacidad de calefacción a la unidad interior y al acumulador ACS.
• Esta función no se usa cuando el acumulador ACS no está instalado.

- MODO DEL ACS

• Para ENCENDER o APAGAR el funcionamiento del acumulador ACS.
• En este modo, la unidad exterior proporciona la capacidad de calefacción solamente al acumulador ACS.

PARA DISFRUTAR DE UN AMBIENTE TRANQUILO

-Esta operación reduce el ruido de la unidad. En esta condición, puede causar una disminución en la calidad de calefacción.

PARA ACTIVAR LA RESISTENCIA ELÉCTRICA DE APOYO

• La resistencia eléctrica de apoyo brinda una capacidad de calefacción adicional durante la temperatura exterior fría y solo puede operar en el funcionamiento del modo de calefacción para la unidad interior al activarse pulsando este botón.
• La resistencia eléctrica de apoyo se encenderá automáticamente cuando se cumplan las condiciones de configuración.
• Para desactivar manualmente el funcionamiento de la resistencia eléctrica de apoyo, pulse el botón de nuevo.

STATUS

CHECK

MODO DE VERIFICACIÓN DEL ESTADO DEL SISTEMA

1. Presione CHECK durante 5 segundos para ingresar en el modo STATUS (Estado).
2. Pulse o para comprobar la temperatura de agua de entrada, temperatura de acumulador ACS, frecuencia de trabajo del compresor o historial de errores.

CANCEL

• Pulse para salir del modo ESTADO.
• Cuando se ingresa al modo ESTADO, se enciende el indicador "STATUS".
• El modo "ESTADO" no se puede activar cuando el indicador "SETTING" está encendido.

• Se recomienda que se comunique con el servicio técnico autorizado más cercano para cambiar el rango de temperatura del agua.
• Con el panel de control puede ajustar el rango de temperatura para la salud del agua y la temperatura ambiente exterior.

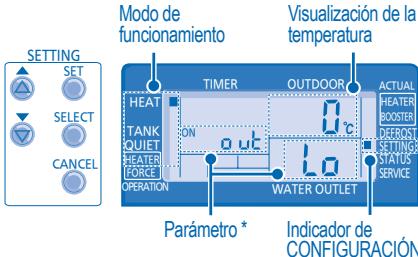

MODO DE AJUSTE DEL SISTEMA

1. Presione SET durante 5 segundos para ingresar en el modo SETTING (Configuración). Se enciende el indicador "SETTING".
2. Presione o para elegir un parámetro.
3. Después de seleccionar el parámetro deseado, presione para acceder.
4. Presione o para fijar la temperatura deseada.
5. Presione SET nuevamente para confirmar la configuración.
6. Repita los pasos 2 a 5 para fijar otros parámetros.

Modo de bajo el ciclo de configuración Parámetro * Descripción

HEAT	o u t L o	Temperatura ambiente exterior establecida bajo (-15°C ~ 15°C).
HEAT	o u t H ,	Temperatura ambiente exterior establecida alta (-15°C ~ 15°C).
HEAT	H 20 L o	Temperatura de salute del agua fjada a una temperatura baja del ambiente exterior (25°C ~ 65°C).
HEAT	H 20 H ,	Temperatura de salute del agua fjada a una temperatura alta del ambiente exterior (25°C ~ 65°C).

HEAT	OFF	APAGAR el funcionaamente de la calefaction (5°C ~ 35°C).
HEATER	a ut ON	Temperatura ambiente exterior fjida para ENCENDER el funcionaamente de la resistencia electrónica de apoyo (-15°C ~ 20°C)
TANK	SEt	Temperatura fjida del accumulador ACS (40°C ~ 75°C).

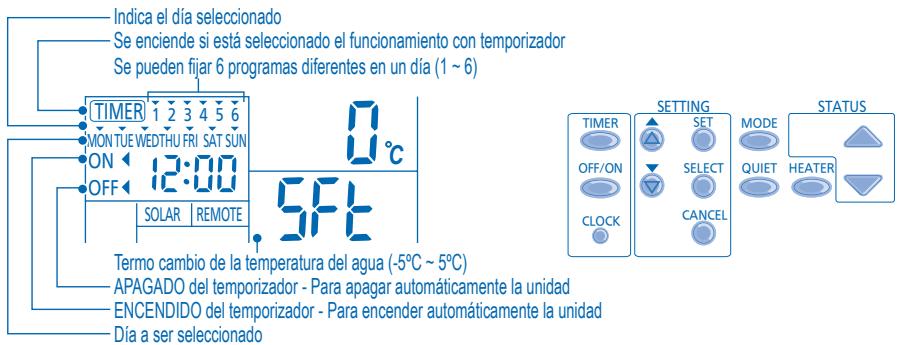

AJUSTE DE CAMBIO TÉRMICO DE TEMPERATURA DEL AGUA

1. Mantenga pulsado ^SET durante 5 segundos.
2. Repita los pasos 3 a 5 para ajustar el cambio de temperatura deseado (-5°C 5°C) Notas:

CANCELAR

• Presione o espere 30 horas para salir del modo SETTING.
• La temperatura se almacenará en el sistema cuando se confirme.
• El modo "SETTING" no se puede activar cuando el indicador "SERVICE" y "STATUS" está encendido.

Función

Paso

Entre en modo de temporizador

Fije la fecha y la hora

1. Pulse o para seleccionar el día escogido.
2. Pulse para confirmar.
3. Parpadeará el "1"; pulse SELECT para establecer el programa 1.

OFF/ON

1. Pulse para seleccionar el ENCENDIDO o APAGADO del temporizador.
2. Pulse o para seleccionar la hora escogida.

Puede ajustar el modo y la temperatura de cambio térmico del agua deseada con el temporizador.

1. Pulse SET para confirmar el programa 1. El día seleccionado se resaltará con
2. Después de 2 segundos, la pantalla pasará al siguiente programa.
3. Repita los pasos 4 a 7 para configurar los programas 2 a 6.
4. Durante el ajuste del temporizador, si no se pulsa un botón dentro de los 30 segundos, o si se pulsa el botón SET, la configuración de este momento queda confirmada y finaliza la configuración del temporizador.

Agregar/modificar temporizador

Repita los pasos anteriores.

Desactivar temporizador: Pulse , luego pulse

Activar temporizador

Pulse , luego pulse

Comprobar el temporizador

1. Pulse
2. Pulse o hasta que aparezca el día deseado, y pulse SELECT para confirmar la selección.
3. Pulse o para comprobar los programas configurados.

Cancelar el temporizador 1. Pulse

1. Pulse
2. Pulse o → SELECT para confirmar la selección.
3. Pulse para entrar a la configuración de programa.
4. Pulse o hasta que aparezca el programa deseado.
5. Pulse para cancelar el programa.

Notas:

• Se puede configurar el temporizador para cada día de la semana (lunes a domingo) con 6 programas diarios.
• Cuando se produce el encendido de la unidad debido a la activación del Timer, se usa la última temperatura establecida para el control de la temperatura de la salida de agua.
• El programa de temporizador no se puede repetir en el mismo día.
• Internacionalmente, el encuentro tuvo un peso de 10.500 euros y se incrementó a 12.500 euros.
• Facilita el ahorro de energía permitiéndole establecer hasta 6 programas en cualquier día.
• Apague la unidad antes de limpiarla.

INSTRUCCIONES DE LIMPIEZA

• No utilice benceno, disolvente ni limpiador en polvo.
• Utilice solo jabones (≥ pH7) o detergentes domésticos neutros.
• No utilice agua con una temperatura superior a 40°C.

INDICACIONES

• Para garantizar un desempeño óptimo de la unidad, el mantenimiento de la limpieza se debe realizar en intervalos regulares. Consulte con un distribuidor autorizado.

UNIDAD INTERIOR Y PANEL DE CONTROL

• No salpique agua directamente.
• Limpie la unidad suavemente con un paño suave y seco.

FILTRO EXTERNO

• Limpie el filtro externo al menos una vez al año. Si no lo realiza, podría atascar el filtro, provocando el consecuente fallo en el sistema. Consulte con su servicio técnico autorizado.

UNIDAD EXTERIOR

• No obstruya la entrada de agua ni las ventilaciones de salida de aire, ya que esto podría provocar un rendimiento bajo o avería. Retire los obstáculos para garantizar la ventilación.
• Durante el invierno, limpie y retire la nieve que está cerca de la unidad exterior para que la nieve no cubra la entrada de aire ni las ventilaciones de salida de aire.

INSPECCIÓN

• Con el fin de garantizar el rendimiento óptimo de la unidad, las inspecciones de temporada de la unidad, el filtro externo y el cableado se han de llevar a cabo por un servicio técnico autorizado.
• Limpie cualquier obstrucción en las ventilaciones de entrada y salida de aire de la unidad exterior.

SI NO SE VA A UTILIZAR LA UNIDAD DURANTE UN PERIODO PROLONGADO DE TIEMPO

• Apague la unidad.

NO UTILICE LA UNIDAD SI

APAGUE EL SUMINISTRO DE ENERGÍA y bajo el servicio técnico autorizado bajo las siguientes condiciones:

• Si escucha ruidos extraños durante el funcionamiento.
• Agua o elementos extraños entran en el panel de control.
• Si hay escapes de agua de la unidad interior.
• Si el interruptor del circuito salta frecuentemente.
• El cable de alimentación está demasiado caliente.

LOCALIZACIÓN DE AVERÍAS

Las siguientes señales no indican un mal funcionamiento.

SEÑAL	CAUSA
Sonido de burbujeo durante el funcionaimiento.	Flujo del refrigerante en el interior de lainstitution.
El aparato tarda various minutos en funciona tras volver a encenderlo.	El retraso responds a un dispositivo de protección del compresor de lainstitution.
Lainstitution exterior genera agua o vapor.	Se produce condensación o evaporación en los tubos.
Lainstitution exterior genera vapor durante el modo de calefacción.	Esto se debe al proceso de descongelación que Tiene lugar en el intercambiador de calor.
Nofunciona lainstitution exterior.	Cuando la temperatura exterior estáónica en el rango de funciona, elsystema de bomba de calor activa su protección.
Se detiene la operación del systemade bomba de calor aire a agua.	Elsystema de bomba de calor entrea en el mode de control de protección. El compresor se detiene cuando la temperatura de entrada de agua es inferior a 18°C; el calentador de respaldo se enciende cuando la temperatura de entrada del agua es inferior a 23°C.
Dificultad delystemapara calentar.	Cuando la calefacción es operative por lainstitution inferior junto con la calefacción del piso o el calentador del panel simultanamente,ppeber caso donde la temperatura del agua tibia está bajo y cause que se debilite la calefacción del piso o del calentador del panel. Cuando la temperatura de aire exterior es baja,ppe daiminuye el rendimiento. La nieve bloquea la calidad o entrada de aire en lainstitution exterior. Cuando la temperatura de calidad de agua es baja,ppe daiminuye el rendimiento.
Elystema no se pueda calentar instantáneamente.	Debido a la naturaleza del systemade bomba de calor,ppe tardar un tiempo que se caliente el agua si lainstitution está operando desde un arranque en frío.
Si no está Activado,el calentador de respaldo se ENCIENDE automatistically.	El ENCENDIDO del calentador de respaldo es una medía de protección para el intercambiador de calor de lainstitution inferior.
La operationse incida automatistically incluso sin temporizador ON.	Se ha ajustado el temporizador de esterilización.

Compruebe lo siguiente antes de llamar a un técnico especializado.

SEÑAL	COMPRUEBE
Lasbyn de calefacción no funciona eficientemente.	• Programa la temperatura correctamente. • La valvula del radiador está cerrada. • Limpie cualquier obstruccion en las ventilaciones de entrada y salida de aire de launidad exterior.
Funcimiento ruidoso.	• Compruebe si launidad está instalada en una pendiente o si la tapa no está cerrada correctamente.
Launidad no funciona.	• Compruebe si el disyuntor está activado.
El LED de funciona no enciende o la pantalla del panel de control está en blanco.	• Está desconnectado el suministro de energia o hay un fallo electrico.

El LED de funcionamiento parpadea y aparece un número de error en la pantalla del panel de control.

• Apague la unidad e informe el número de error al servicio técnico autorizado.
• El funcionamiento del temporizador se cancela cuando aparece un número de error.

Botón de modo calefactor forzado

FORCE

• En caso de que haya avería del sistema de bomba de calor de aire a agua, se puede usar la resistencia electrónica de apoyo para calentar el agua. Pulse FORCE para encender el calefactor de respaldo.
• Pulse OFF/ON para detener el funcionamiento bajo el calefactor forzado.
• Durante el modo calefactor forzado, no se permiten ninguna de las otras operaciones.

a Indicador ON/OFF (encender/apagar) del modo calefacción b Indicador de modo depósito c Indicador de modo silencioso d Indicador del estado activado/desactivado del calentador de reserva e Indicador ON/OFF (encender/apagar) de la solicitud de calentador forzado f Pantalla del controlador térmico externo conectado g LED de funcionamiento h Error solar i Indicador de cuidado (temperatura del depósito por encima de los 60 °C)

PARA DISFRUTAR DE UN AMBIENTE TRANQUILO

Entrar en el modo temporizador

Configurar día y hora

Paso

1. Pulse o para seleccionar el día deseado.

SELECT

Desactivar temporizador

Activar temporizador

Verificar temporizador

Información para el usuario sobre la recogida y eliminación de aparatos viejos

Estos símbolos en los productos, embalajes y/o documentos adjuntos significan que los aparatos eléctricos y electrónicos y las baterías no deben mezclarse con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recogida aplicables, de acuerdo con su legislación nacional y las Directivas 2002/96/CE y 2006/66/CE.

Al desechar los aparatos y baterías correctamente, usted estará ayudando a preservar recursos valiosos y a prevenir cualquier efecto negativo potencial sobre la salud humana y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejas, por favor, contacte con su comunidad local, su servicio de eliminación de residuos o el comercio donde adquirió estos aparatos.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para equipos empresariales en la Unión Europea

Si usted desea desechar aparatos eléctricos y electrónicos, por favor contacte con su distribuidor o proveedor a fin de obtener mayor información.

[Información sobre la eliminación en otros países fuera de la Unión Europea]

Estos símbolos solo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.
