BEDIENUNGSANLEITUNG WH-UH09DE5 PANASONIC

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

Vor der Inbetriebnahme dieses Geräts ist sicherzustellen, dass die Montage durch einen autorisierten Händler fachgerecht entsprechend der Installationsanleitung durchgeführt wurde.

34~41

Wir danken Ihnen für den Kauf dieses Panasonic-Produkts.

INHALT

SICHERHEITSHINWEISE

26~27

BEDIENTAFEL

28~31

INNENGERÄT

32

STÖRUNGSSUCHE

33

INFORMATIONEN

74~76

HINWEIS

Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

BETRIEBSBEREICHE

Wasseraustrittstemperatur (℃)		Innen
HEIZEN	Max.	65
	Min.	25

INNEN- UND AUSSENGERÄT

Außentemperatur (°C)		Außen
HEIZEN	Max.	35
	Min.	-20

HINWEIS:

Wenn sich die Außentemperatur außerhalb des oben genannten Bereiches befindet, fällt die Heizleistung erheblich ab, und das Außengerät kann durch Schutzmaßnahmen abgeschaltet werden. Das Außengerät läuft nach kurzer Verzögerung automatisch an, sobald sich die Außentemperatur wieder im oben genannten Bereich befindet. In Fällen, wenn die Außentemperatur extrem niedrig ist, wird die Funktionalität der Not-/Zusatzheizung besteht.

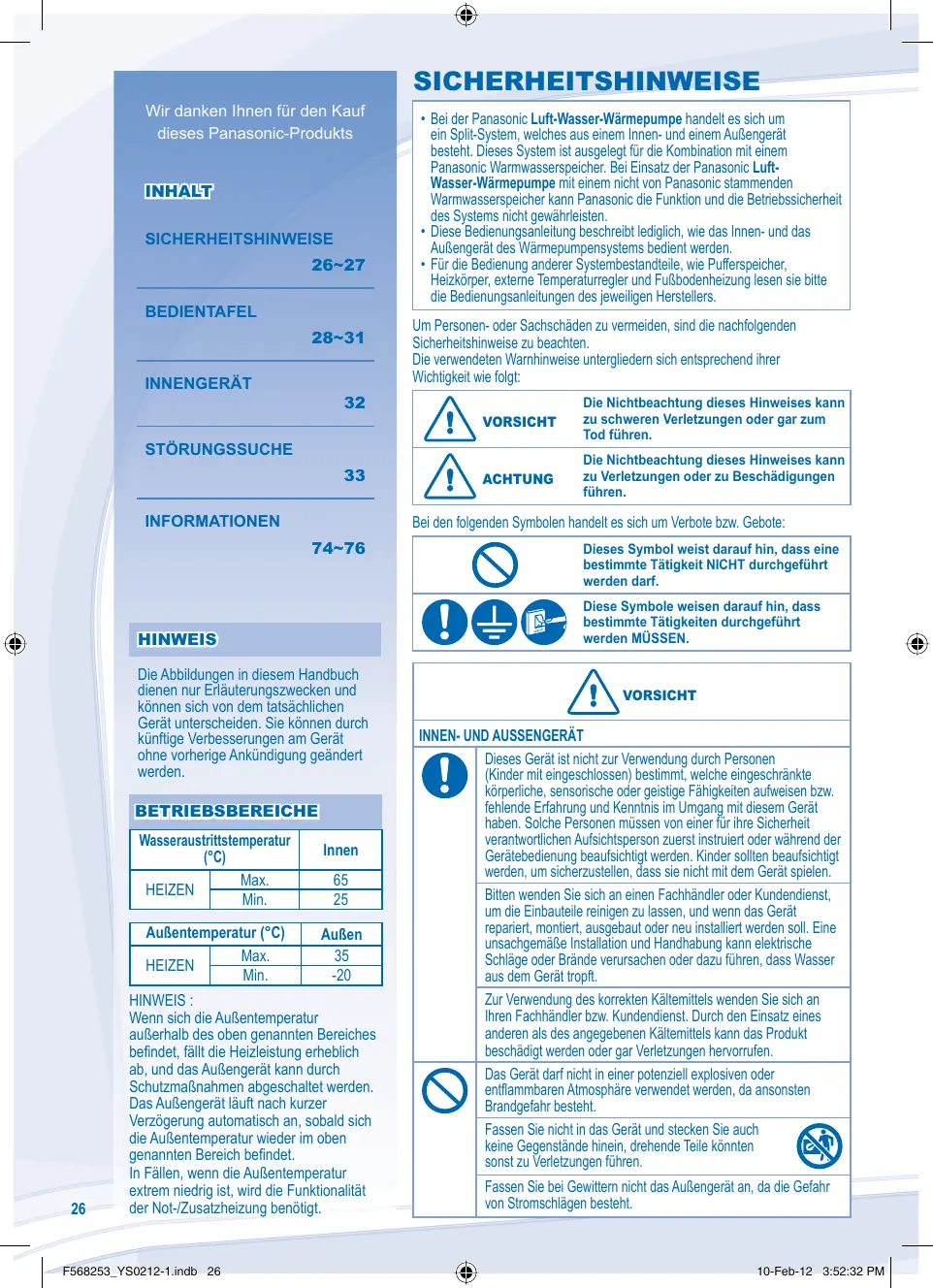

SICHERHEITSHINWEISE

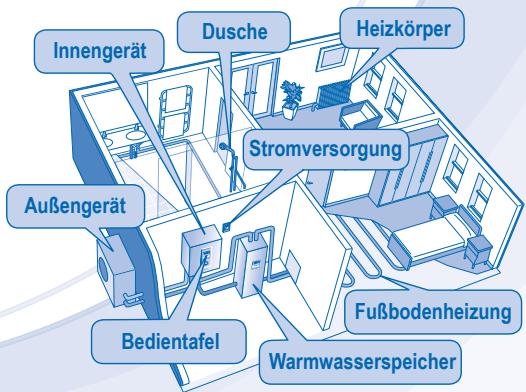

• Bei der Panasonic Luft-Wasser-Wärmepumpe handelt es sich um ein Split-System, welches aus einem Innen- und einem Außengerät besteht. Dieses System ist ausgelegt für die Kombination mit einem Panasonic Warmwasserspeicher. Bei Einsatz der Panasonic Luft-Wasser-Wärmepumpe mit einem nicht von Panasonic stammenden Warmwasserspeicher kann Panasonic die Funktion und die Betriebssicherheit des Systems nicht gewährleisten.
• Diese Bedienungsanleitung beschreibt lediglich, wie das Innen- und das Außengerät des Wärmepumpensystems bedient werden.
• Für die Bedienung anderer Systembestandteile, wie Pufferspeicher, Heizkörper, externe Temperaturregler und Fußbodenheizung, beachten Sie bitte die Bedienungsanleitungen des jeweiligen Herstellers.

Um Personen- oder Sachschäden zu vermeiden, sind die nachfolgenden

Sicherheitshinweise zu beachten.

Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer

Wichtigkeit wie folgt:

VORSICHT

Die Nichtbeachtung dieses Hinweises kann zu schweren Verletzungen oder gar zum Tod führen.

ACHTUNG

Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen.

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.

Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

VORSICHT

Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) bestimmt, die eingeschränkte körperliche, sensorische oder geistige Fähigkeiten haben oder denen es an Erfahrung und Kenntnis im Umgang mit diesem Gerät mangelt. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Gerätebedienung beaufsichtigt werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Bitte wenden Sie sich an einen Fachhändler oder Kundendienst, um die Einbauteile reinigen zu lassen, und wenn das Gerät repariert, montiert, ausgebaut oder neu installiert werden soll. Eine unsachgemäße Installation und Handhabung kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft.

Zur Verwendung des korrekten Kältemittels wenden Sie sich an Ihren Fachhändler bzw. Kundendienst. Durch den Einsatz eines anderen als des angegebenen Kältemittels kann das Produkt beschädigt werden oder gar Verletzungen hervorrufen.

Das Gerät darf nicht in einer potenziell explosiven oder entflammbaren Atmosphäre verwendet werden, da ansonsten Brandgefahr besteht.

Fassen Sie nicht in das Gerät und stecken Sie auch keine Gegenstände hinein, drehende Teile könnten sonst zu Verletzungen führen.

Fassen Sie bei Gewittern nicht das Außengerät an, da die Gefahr von Stromschlägen besteht.

VORSICH
INNEN- UND AUSSENGERÄT
	Stellen oder setzen Sie sich nicht auf das Außererät, Sie konnten herunterfallen und sich verletzen.
	Das Innengerät darft nicht im Freien aufgestellt werden. Es ist nur für die Aufstellung in Innernräumen vorgesehen.
STROMVERSORGUNG
	Verwendten Sie keine modifizierten oder miteinander verbundenen oder nicht spezifizierten Netzkabel und auch keine Veränderungskabel, um Überhitzung und Brandgefahr zu vermeiden.
	Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschäge zu vermeiden: • Schließen Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an. • Das Klimagerät darft nicht mit nassen oder feuchten Händen bedient werden. • Das Netzkabel darft nicht geknigt werden.
	Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entspruchend autorisierte Person ausgewechselt werden, um eine Gefährung für Personen zu vermeiden.
	Dieses Gerät ist mit einem Fehlerstrom-Schutzschalter ausgestattet. Es wird dringend empfehlen, die Funktion des Fehlerstrom-Schutzschalters nach der Installation sowie in regelmäßigen Abständen bei Wartungs- oder Servicearbeiten durch einen autorisierten Kundendienst überprüften zu halten. Bei Nichtbechtung kongen unter Umständen Stromschäge oder Brände die Folge sein.
	Die Spanningsversorgung vor Ort muss den national und local geltenden Vorschriften entsprechen.
	Im Fall einer Funktionstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zu ziehen bzw. der Sicherungsautomat zu öffnen. (Gefahr von Rauchbildung, Feuer oder elektrischen Schägen) Beispiele für Funktionstörungen bzw. Fehlfunktionen • Der Fehlerstrom-Schutzschalter lost aus. • Es riecht im Gerätebetrieb verbrannt, und es treten ungewöhnliche Gerausche oder Vibrationen auf. • Aus dem Gerät tritt weiter Warmwasser aus. Wenden Sie sich für Wartungs- und Reparaturarbeitien umgehend an ihren Fachhändler.
	Bei Service- und Wartungsarbeitien sollenen Handschuhe getragen werden, um Gefahren zu vermeiden.
	Dieses Gerät muss geerdet sein, um Stromschäge oder Brände zu vermeiden.
	Um Stromschäge zu vermeiden, ist die Stromzufahr des Klimageräts zu unterbrechen, wenn: - das Gerät gereinigt oder gewartet werden soll, - langere Zeit nicht verwendet werden soll.
	Dieses System setzt sich aus mehreren Geräten zusammen. Vor Arbeiten an der Elektrik des Innengeräts ist die Stromzufahr zu allen Geräten zu unterbrechen, um Stromschäge, Verbrennungen oder tõdliche Verletzungen zu vermeiden.

ACHTUNG
INNEN- UND AUSSINGERÄT
	Das Innengerätarf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden.
	Das Gerätarf nicht in der Höhe von Verbrennungseräten oder in einem Badezimmer installiert werden, da sonst die Gefahr von Stromschlagen oder Feuer besteht.
	Während des Betriebs sollte die Wasseraustritsleitung des Innengeräts nicht berührt werden.
	Es sollte nichts auf das Gerät gelegt oder unter das Gerät gestellt werden.
	Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie können sich sonst verletzen.
	Entnahmen Sie während der Entkeimung kein Warmwasser, da dies zu Verbrennungen oder Überhitzungen führen kann.
	Die Kondensatleitung muss korrekt angeschlossen sein. Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten.
	Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist, damit das Gerät nicht herunterfällt.
	Die Einstellungen der Entkeimungsfunktion müssen durch einen autorisierten Handler in Übereinstimmung mit den örtlichen Gesetzen und Richtlinien vorgenommen werden.
BEDIENTAFEL
	Die Bedientafelarf nicht nass werden, da sonst die Gefahr von Stromschlagen oder Feuer besteht.
	Drücken Sie die Tasten der Bedientafel nicht mit harten, spitzen Gegenständen, da sie sonst beschädigt werden kann.
	Die Bedientafelarf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden.
	Warten oder reparieren Sie die Bedientafel nicht selbst. Wenden Sie sich an einen autorisierten Fachhändler, um Verletzungen und Beschäftigungen zu vermeiden.

• Es kann sein, dass einige in dieser Anleitung beschriebene Funktionen nicht auf Ihr Gerät zutreffen.
• Wenden Sie sich für weitere Informationen an Ihren Fachhändler.
• Die Tasten RESET FORCE und SERVICE werden im Normalbetrieb nicht benötigt.

Zur Benutzung der Tastatur Abdeckung öffnen.

ANZEIGE DER BEDIENFELD

a Anzeige Betriebsart Heizen (EIN/AUS) b Anzeige Betriebsart Warmwasserspeicher c Anzeige Betriebsart Flüsterbetrieb d Anzeige Freigabe Zusatzheizung (EIN/AUS) e Anzeige Anforderung Notheizbetrieb (EIN/AUS) f Anzeige Raumthermostat angeschlossen G Betriebs-LED h Anzeige Solar i Warnhinweis (Warmwasserspeichertemperatur über 60°C )

TASTEN DER BEDIENFELD

1 Betriebstaste (EIN/AUS) 2 Betriebsartenwahltaste 3 Taste für Flüsterbetrieb 4 Taste für die Freigabe des Innengeräte-E-Heizstabs 5 Taste zur Systemprogrammierung

VORBEREITUNG DER BEDIENFELD Einstellung von Wochentag und Uhrzeit

1. Drücken Sie
2. Drücken Sie, um einzustellen.

CLOCK

1. Bestätigen Sie die Einstellung mit
2. Wiederholen Sie die Schritte 2 und 3, um die aktuelle Uhrzeit einzugeben.

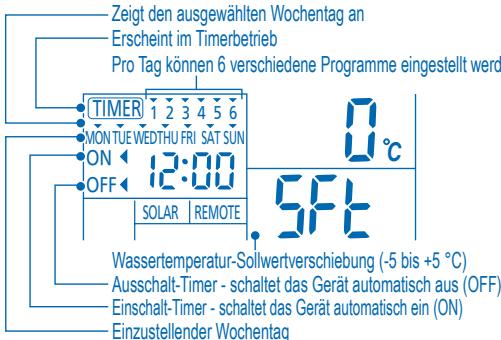

Anzeige von Timereinstellung und Uhrzeit, Anzeige der Außentemperatur, Anzeige der Wasseraustrittstemperatur, Betriebsanzeige Elektro-Zusatzheizung (EIN/AUS), Betriebsanzeige Warmwasser-Elektroheizung (EIN/AUS), Betriebsanzeige Abtauung (EIN/AUS), Anzeige Systemprogrammierung (EIN/AUS), Anzeige Systemstatus (EIN/AUS), Anzeige Servicebetrieb (EIN/AUS)

6 Timer-Programmiertasten, 7 Taste für Notheizbetrieb, 8 Taste für Servicebetrieb, 9 Systemstatustasten, 10 Fehlerrückstelltaste

Hinweise:

• Der aktuelle Wochentag und die Uhrzeit müssen eingestellt werden, wenn:
• die Stromzufuhr zum ersten Mal eingeschaltet wird,
• seit der letzten Unterbrechung der Stromzufuhr eine lange Zeit vergangen ist.
• Die eingestellte aktuelle Uhrzeit wird zur Basiszeit für alle Timerfunktionen.

PROGRAMMIEREN VON SONDERFUNKTIONEN

• Nach der Installation können durch den Anwender Einstellungen vorgenommen werden. Die ursprünglichen Einstellungen bleiben solange erhalten, bis sie vom Anwender geändert werden. Die Bedientafel kann für unterschiedliche Systeme verwendet werden. Es kann daher sein, dass eine Funktion nicht auf Ihr Gerät zutrifft.
• Achten Sie darauf, dass die Betriebs-LED vor dem Einstellen nicht leuchtet.

1. Drücken Sie SET und CHECK gleichzeitig 5 Sekunden lang, um in den Programmiermodus der Sondereinstellungen zu gelangen. Die Anzeigen SETTING (Programmierung) und STATUS (Systemstatus) erscheinen.
2. Drücken Sie bzw., um die Funktionen zu durchlaufen.

SELECT

1. Drücken Sie , um in die Einstellung der jeweiligen Funktion zu gelangen.
2. Drücken Sie bzw., um die Funktion zu aktivieren (YES) oder zu deaktivieren (NO), oder um andere Einstellungen vorzunehmen.
3. Bestätigen Sie die Einstellung mit

Schritt	Anzeige der Bedientafel		Beschreibung
1	ro ai	con	Externer Raumthermostat (JA / NEIN)Einstellung, ob ein externer Raumthermostat angeschlossen ist.
2	HEATER	CAP	Auswahr der Leistung der Elektro-Zusatzheizung des Innenergats (3, 6 oder 9 kW)Verringerung der Leistung der Elektro-Zusatzheizung bei entsprechenden Minderbedarf.Die jeweiligen Optionen sind modellabhängig.
3	Anti	Fre	Wasserfrostschutzfunktion (JA / NEIN)Aktivierung bzw. Deaktivierung der Frostschutzfunktion bei ausgeschalteten Gerät.
4	TANK	con	Anschluss eines Warmwasserspeichers (JA / NEIN)Einstellung, ob ein Warmwasserspeicher angeschlossen ist.Hinweis: Wenn „Anschluss eines Warmwasserspeichers“ auf „NEIN“ steht, werden die Schritte 5 bis 14 übersprungen.
5	SOLAR	Priy	Solarvorrang (JA / NEIN)Einstellung des Vorrangs der Solaranlage für die Warmwassererwärung.
6	HEAT	Priy	Heizungsvorrang (JA / NEIN)Einstellung des Vorrangs der Heizung gegenüber der Warmwassererwärung.Hinweis: Wenn „Heizungsvorrang“ auf „JA“ steht, werden die Schritte 7 und 8 übersprungen.
7	HEAT	int	Betriebsdauer HeizperiodeEinstellung der Zeitspanne des Heizbetriebs in der Betriebsart Heiz- und Warmwasserbetrieb (30 Min. bis 10 Std.).
8	TANK	int	Aufwärmdauer WarmwassererwärungEinstellung der Zeitspanne der Aufheizung des Warmwassers in der Betriebsart Heiz- und Warmwasserbetrieb (5 Min. bis 1 Std. 35 Min.).
9	BOOSTER	htr	Funktion Warmwasser-Zusatzheizung (JA / NEIN)Aktivierung bzw. Deaktivierung der Warmwasser-Zusatzheizung.Hinweis: Wenn “Funktion Warmwasser-Zusatzheizung” auf “NEIN” steht, wird Schritt 10 übersprungen.
10	BOOSTER	dly	Einschaltverzögerung des Warmwasser-E-HeizstabsEinstellung der Verzogungsdauer bis zum Einsatzen der Zusatzheizung desWarmwasserspeichers, wenn die Speichertemperatur nicht erreicht wird (20 Min. bis 1 Std. 35 Min.).

• Entnehmen Sie während der Entkeimung kein Warmwasser, da dies zu Verbrennungen oder Überhitzungen führen kann.
• Die Einstellungen der Entkeimungsfunktion müssen durch einen autorisierten Handler in Übereinstimmung mit den örtlichen Gesetzen und Richtlinien vorgenommen werden.

11	Strl	Fun	Entkeimung (JA / NEIN)
			Einstellung einer eventuell erforderlichen Entkeimung des Warmwassers.
			Hinweis: Wenn “Entkeimung” auf “NEIN” liegt, werden die Schritte 12 bis 14 übersprungen.
12	Strr		Tag und Uhrzeit der Entkeimung
			Einstellung von Tag und Uhrzeit der einzelmal proWoche durchzuführenden Entkeimung (auch bei ausgeschaltetem Gerät).
13	Strl	boi	Entkeimungstempoatur.
			Einstellung der für die Entkeimung zu verwendenden Temperatur (40 bis 75 °C).
14	Strr	oPr	Entkeimungsduer
			Einstellung der Zeitspanne, die erforderlich ist, um die zur Entkeimung erforderliche Speichertemperatur beizubehalten (5 Minuten bis 1 Stunde).

OFF/ON ①

EIN- BZW. AUSSCHALTEN DES GERÄTS

• Wenn das Gerät eingeschaltet ist, leuchtet die Betriebs-LED, und auf dem Display werden die Wasseraustritttemperatur und die Außentemperatur angezeigt.

EINSTELLEN DER BETRIEBSART

HEIZBETRIEB (HEAT)

• Ein- bzw. Ausschalten der Heizkörper- bzw. Fußbodenheizung.
• In dieser Betriebsart stellt das Außengerät Heizleistung für das Innengerät bereit.

HEIZ- UND WARMWASSERBETRIEB (HEAT + TANK)

• In dieser Betriebsart stellt das Außengerät Heizleistung für das Innengerät und den Warmwasserspeicher bereit.
• Diese Betriebsart wird nicht genutzt, wenn kein Warmwasserspeicher installiert ist.

- WARMWASSERBETRIEB (TANK)

• Ein- bzw. Ausschalten des Warmwasserspeicherbetriebs.
• In dieser Betriebsart stellt das Außengerät Heizleistung für den Warmwasserspeicher bereit.

FLÜSTERBETRIEB

• In dieser Betriebsart wird der Schallpegel des Außengeräts verringert. Dies kann eine Verringerung der Heizleistung zur Folge haben.

FREIGABE DES E-HEIZSTABS DES INNENGERÄTS

• Der E-Heizstab stellt bei niedrigen Außentemperaturen eine zusätzliche Heizleistung zur Verfügung. Er kann nur für den Heizbetrieb des Innengeräts genutzt werden, wenn er zuvor durch Drücken dieser Taste freigegeben wurde.
• Der E-Heizstab wird automatisch zugeschaltet, wenn die programmierten Einstellungen es erfordern.
• Um den E-Heizstab manuell zu deaktivieren, ist die entsprechende Taste erneut zu drücken.

STATUS

ÜBERPRÜFEN DES SYSTEMSTATUS

1. Drücken Sie 5 Sekunden lang, um in den STATUS-Betrieb zu gelangen.
2. Drücken Sie bzw., um die Rücklauftemperatur, die Speichertemperatur, die Verdichterfrequenz bzw. das Störungsprotokoll abzurufen.

CANCEL

• Drücken Sie , um den STATUS-Betrieb zu verlassen.
• Sobald der STATUS-Betrieb aufgerufen wird, erscheint die Anzeige STATUS auf dem Display.
• Der STATUS-Betrieb kann nicht aufgerufen werden, solange die Anzeige SETTING erscheint.

ERWEITERTER BETRIEB

• Um den Wassertemperaturbereich zu ändern, wird dringend empfohlen, dass Sie sich an ihren Fachhändler wenden.
• Sowohl der Wasseraustrittstemperatur- als auch der Außentemperaturbereich können über die Bedientafel eingestellt werden.

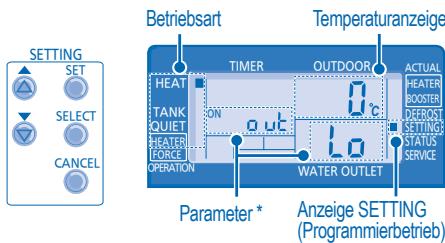

SYSTEMPROGRAMMIERUNG

1. Drücken Sie SET 5 Sekunden lang, um in den Programmierbetrieb (SETTING) zu gelangen. Die Anzeige SETTING erscheint.
2. Drücken Sie bzw. um einen Parameter auszuwählen.
3. Nach Auswahl des Parameters drücken Sie um den Parameter einstellen zu können.
4. Drücken Sie bzw. um die gewünschte Temperatur einzustellen.
5. Drücken Sie SET erneut, um die Einstellung zu bestätigen.
6. Wiederholen Sie die Schritte 2 bis 5, um andere Parameter einzustellen.

Betriebsart Parameter* Beschreibung

HEAT ou Lio Niedrige Außentemperatur (-15 bis 15°C -

HEAT out H Hohe Außentemperatur (-15 bis 15 °C).

HEAT H20 Lc Wasseraustritts-Solltemperatur für Heizbetrieb bei niedriger Außentemperatur (25 bis 65°C

HEAT H20H, Wasseraustritts-Solltemperatur für Heizbetrieb bei hoher Außentemperatur (25 bis 65°C

HEAT OFF

Solltemperatur zum Abschalten des

Heizbetriebs (Heizgrenztemperatur, 5 bis 35 °C).

HEATER AUS

Außentemperatur zum Zuschalten des

E-Heizstabs im Innengerät (-15 bis 20 °C).

TANK SET

Solltemperatur des Warmwasserspeichers

40 bis 75 °C

EINSTELLEN DER WASSERTEMPERATUR-SOLLWERTVERSCHIEBUNG

1. Drücken Sie SET länger als 5 Sekunden lang.
2. Drücken Sie ▲ bzw. ▼, um die Temperaturverschiebung einzustellen (-5 bis +5 °C).
3. Drücken Sie SET erneut, um die Einstellung zu bestätigen.

Hinweise:

• Drücken Sie oder warten Sie 30 Sekunden lang, um den Programmierbetrieb (SETTING) zu verlassen.
• Die Solltemperatur wird nach dem Bestätigen im System gespeichert.
• Der Programmierbetrieb (SETTING) kann nicht aufgerufen werden, solange die Anzeige SERVICE oder STATUS erscheint.

Funktion Schritt

Aufrufen des Timers

Drücken Sie

Einstellen von Datum und Uhrzeit

1. Drücken Sie bzw. um den gewünschten Wochentag auszuwählen.
2. Bestätigen Sie die Einstellung mit
3. Auf dem Display blinkt 1° . Drücken Sie , um das Programm 1 einzustellen.
4. Drücken Sie , um den Einsatz- bzw. den Ausschalt-Timer auszuwählen.
5. Drücken Sie bzw. um die gewünschte Uhrzeit einzustellen.

Zusammen mit der Schaltzeit können Sie mit, auch andere Betriebsarten und mit und die gewünschte Sollwertverschiebung einstellen.

1. Drücken Sie um Programm 1 zu bestätigen. Der ausgewählte Wochentag wird durch das Symbol gekennzeichnet.
2. Nach 2 Sekunden wechselt die Anzeige zum nächsten Programm.
3. Wiederholen Sie die Schritte 4 bis 7, um die Programme 2 bis 6 einzustellen.
4. Wenn während der Timereinstellung 30 Sekunden lang keine Taste gedrückt wird, oder wenn die Taste gedrückt wird, wird die aktuelle Einstellung übernommen, und der Einstellvorgang ist beendet.

Wiederholen Sie die oben beschriebenen Schritte.

Ändern oder Hinzufügen von Timerprogrammen

Drücken Sie TIMER, CANCEL

Deaktivieren des Timers

Drücken Sie TIMER, dann SET

Aktivieren des Timers

1. Drücken Sie

Überprüfen des Timerprogramms

1. Drücken Sie bzw., bis der gewünschte Wochentag angezeigt wird. Drücken Sie dann SELECT, um zu bestätigen.
2. Drücken Sie bzw., um die eingestellten Programme zu überprüfen.

Löschen von Timerprogrammen

1. Drücken Sie
2. Drücken Sie bzw., bis der gewünschte Wochentag angezeigt wird. Drücken Sie dann SELECT, um zu bestätigen.
3. Drücken Sie , um zur Programmeinstellung zu gelangen.
4. Drücken Sie bzw. bis der gewünschte Wochentag angezeigt wird.
5. Drücken Sie CANCEL, um das Programm zu löschen.

Hinweise

• Der Timer kann für jeden Wochentag (Montag bis Sonntag) mit sechs Programmen pro Tag eingestellt werden.
• Wenn das Gerät mit dem Einsatz-Timer eingeschaltet wird, wird es die Wassertemperatur gemäß der eingestellten Temperatur regulieren.
• Ein bestimmtes Timerprogramm kann pro Tag nur einmal eingestellt werden.
• Es können mehrere Tage mit den gleichen Timereinstellungen programmiert werden.
• Erhöhte Energieersparnis durch die Möglichkeit, pro Wochentag bis zu 6 Schaltvorgänge einzustellen.
• Unterbrechen Sie vor dem Reinigen die Stromzufuhr.

REINIGUNGSANWEISUNGEN

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.
• Verwenden Sie nur milde oder neutrale Haushaltsreiniger (pH-Wert ca. 7).
• Verwenden Sie kein Wasser, das wärmer als 40 °C ist.

HINWEIS

• Um eine optimale Leistung des Geräts zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

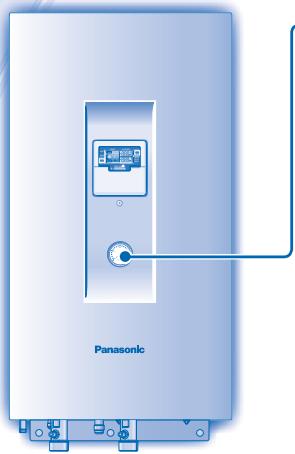

MANOMETER FÜR WASSERDRUCK

• Nicht mit harten oder spitzen Gegenständen gegen die Glasabdeckung drücken oder schlagen, da diese dadurch beschädigt werden kann.

• Der Wasserdruck sollte in einem Bereich von 0,05 bis 0,3 MPa liegen (0,1 MPa = 1 bar).
• Wenn der Wasserdruck außerhalb dieses Bereichs liegt, wenden Sie sich an Ihren Fachhändler.

INNENGERÄT UND BEDIENTAFEL

• Nicht direkt mit Wasser bespritzen.
• Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

EXTERNER WASSERFILTER

• Der externe Wasserfilter muss einmal pro Jahr gereinigt werden, da das System bei verstopftem Filter ausfallen kann. Wenden Sie sich hierzu an Ihren Fachhändler.

AUSSENGERÄT

• Luftein- und -austrittsöffnungen nicht verschließen, da dies zu Leistungsverringerungen oder Ausfällen führen kann. Hindernisse sind zu entfernen, um die Luftzufuhr zu gewährleisten.
• Im Winter ist in der Höhe des Außengeräts liegender Schnee zu entfernen, damit die Luftein- und -austrittsöffnungen nicht verschlossen werden.

INSPEKTION

Um eine optimale Leistung des Geräts zu gewährleisten, müssen in regelmäßigen Abständen Inspektionen des Geräts, des externen Wasserfilters und der Verbraucher durchgeführt werden. Diese Wartungsarbeiten sollten durch einen autorisierten Kundendienst durchgeführt werden. - Stellen Sie sicher, dass die Luftein- und -austrittsöffnungen des Außengeräts frei gehalten werden.

LÄNGERE BETRIEBSUNTERBRECHUNG

• Unterbrechen Sie die Stromversorgung.

KRITERIEN FÜR DAS ABSCHALTEN DES GERÄTS

Unter den folgenden Umständen sollten Sie die STROMZUFUHR UNTERBRECHEN und sich an Ihren Fachhändler wenden:

• Ungewöhnliche Betriebsgeräusche.
• Wasser/Fremdkörper sind in die Bedientafel gelangt.
• Wasser tropft aus dem Innengerät.
• Der Sicherungsautomat schaltet aus.
• Das Stromkabel wird ungewöhnlich warm.

STÖRUNGSSUCHE

Die nachfolgend aufgeführten Symptome

sind kein Anzeichen für eine Fehlfunktion.

SYMPTOM	MÖGliche URSACHE
Strömungsgeräusche während des Betriebs.	· Durch das Gerät stört mit Kätemittel.
Nach dem Neustart verzögert sich der Betrieb um eine Minute.	· Hierbei h andelt es sich um einen Schutzmechanismus des Geräts.
Aus dem Außengerät tritt Wasser oder Dampf aus.	· Auf den Rohren kann Wasser kondensieren oder verdunsten.
Aus dem Außengerät tritt im Heizbetrieb Dampf aus.	· Dies kommt vor, wenn der Wärmetauscher des Außengeräts abgetaut wird.
Das Außengerät Funktioniert nicht.	· Wenn sich die Außentemperatur außerhalb des Betriebsbereiches befindet, leitet das Wärmpumpensystem Schutzfunktionen ein.
Die Luft/Wasser-Wärmpumpe schaltet sich aus.	· Die Wärmpumpe wird durch eine Schutzmaßnahme abgeschlossen, wenn die Wasserrücklauftemperatur unter 18°C fällt. Zusätzlich wird die Elektro-Zusatzheziehung eingeschaltet, solange die Wasserrücklauftemperatur unter 23°C liegt.
Das System heizt nicht richtig.	· Wenn zum Heizen gleichzeitig eine Fußbodenheziehung und Heizkörper eingesetzt werden, kann es vorkommen, dass die Warmwassertemperatur sinkt und die Heizwirkung von Fußbodenheziehung oder Heizkörpern nachlässt. · Bei sehr geringen Außentemperaturen ist es möglich, dass die Heizleistung verringgert ist. · Die Luftlein- bzw. -austrittsöffnungen des Außengeräts können durch Schnee verschlossen sein. · Bei zu gering eingestellter Wärmmasseraustrittstempoatur ist es möglich, dass die erforderliche Heizleistung nicht erreicht wird.
Das System wird nicht sofort warm.	· Beim Einschalten der Wärmpumpe kann es systembedingt etwas dauerern, bis das Wasser erwartt ist.
Die Elektro-Zusatzheziehung wird eingeschalten, obwohl sie nicht aktiviert ist.	· Dies ist eine Schutzmaßnahme, welche verhindert, dass der Wärmetauscher im Innengerät beschädigt wird.
Das Gerät gibt automaticisch in Betrieb, ohne dass eine Timereinstellung vorgenommen wurde.	· Der Entkeimungstimer wurde eingestellt.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

SYMPTOM	ZU ÜberPRÜFEN
Das Gerät heizt nicht richtig.	Stellen Sie die Temperatur richtig ein.Ist das Heizkörpersentil geschlossen?Stellen Sie safer, dass die Luftin- und -austrittsöffnungen des Außingeräts frei sind.
Das Gerät arbeitet laut.	Kontrollieren Sie, ob das Gerät eventuell verkanteteingebaut wurde, oder ob die Abdeckung nicht richtiggeschlossen ist.
Das Gerät Funktioniert nicht.	Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.
Die Betriebs-LED leuchtet nicht, oder die Anzeige derBedientafel ist leer.	Ist die Stromzufuhr unterbrochen oder der Stromausgefallen?

Die Betriebs-LED blinkt, und auf der Anzeige der Bedientafel wird ein Fehlercode angezeigt.

• Schalten Sie das Gerät aus und teilen Sie den Fehlercode Ihrem Fachhändler mit.
• Sobald ein Fehlercode erscheint, wird die Timerfunktion deaktiviert.

Taste für Notheizbetrieb

FORCE

• Der Innengeräte-E-Heizstab kann bei einer Störung des Außengeräts als Notheizung verwendet werden. Drücken Sie FORCE, um den Notheizbetrieb einzuschalten.
• Drücken Sie OFF/ON ①, um den Notheizbetrieb wieder auszuschalten.
• Während des Notheizbetriebs sind keine anderen Operationen zulässig.

VORBEREITUNG REGELPANEL

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bei Entsorgung bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführliche Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an ihre örtlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.
