Tipo di prodotto	Pompa di calore aria-acqua
Marca	Panasonic
Modello	WH-UH09DE5
Categoria	Pompa di calore
Funzioni principali	Riscaldamento, acqua calda sanitaria, riscaldamento di riserva, modalità silenziosa, timer (6 programmi/giorno), sterilizzazione
Modalità di funzionamento	Riscaldamento, Serbatoio, Riscaldamento + Serbatoio
Intervallo temperatura uscita acqua	25 °C a 65 °C
Intervallo temperatura esterna (riscaldamento)	-20 °C a 35 °C
Intervallo pressione acqua	0,05 MPa a 0,3 MPa
Capacità riscaldamento di riserva	3 kW / 6 kW / 9 kW (selezionabile)
Refrigerante	R32 (secondo modello standard)
Alimentazione elettrica	230 V ~ 50 Hz (tipico)
Pulizia	Filtro esterno: almeno 1 volta all'anno; pannello di controllo: panno morbido asciutto; non usare benzene, diluente o polvere abrasiva
Manutenzione	Ispezione stagionale da parte di un rivenditore autorizzato; verificare assenza di ostruzioni delle aperture di ventilazione
Sicurezza	Interruttore differenziale (RCCB) integrato; messa a terra obbligatoria; non utilizzare in atmosfera esplosiva
Timer	Fino a 6 programmi al giorno, regolabili per giorno della settimana
Serbatoio compatibile	Consigliato serbatoio Panasonic; altra marca non garantito
Modalità sterilizzazione	Regolabile (40 °C a 75 °C, durata 5 min a 1 h, 1 volta/settimana)
Indicatori pannello	Accensione/Spegnimento, modalità, temperatura, errore, ecc.
Manuale disponibile in	FR, DE, EN, ES, IT, NL, PT e altri su richiesta

Domande frequenti - WH-UH09DE5 PANASONIC

Come impostare il timer sulla pompa di calore Panasonic WH-UH09DE5?

Premere il tasto TIMER, quindi usare i tasti ▲/▼ per selezionare il giorno. Premere SELECT per confermare. Usare OFF/ON per scegliere avvio o arresto, quindi impostare l'ora con ▲/▼ e confermare con SET. È possibile programmare fino a 6 fasce orarie al giorno.

Cosa fare se appare un codice di errore sul display del pannello di controllo?

Spegnere l'unità e annotare il codice di errore. Contattare immediatamente il rivenditore autorizzato, poiché l'operazione del timer viene annullata in caso di errore.

Come attivare la modalità silenziosa?

Premere il tasto QUIET (modalità silenziosa) del pannello di controllo. Ciò riduce il rumore dell'unità esterna, ma può diminuire la capacità di riscaldamento.

Qual è l'intervallo di temperatura di funzionamento per il riscaldamento?

La temperatura di uscita dell'acqua può essere impostata da 25 °C a 65 °C. L'unità esterna funziona tra -20 °C e 35 °C; al di fuori di questo intervallo, la capacità diminuisce e l'unità può arrestarsi temporaneamente.

Come pulire il filtro esterno?

Pulire il filtro esterno almeno una volta all'anno con un aspirapolvere o acqua pulita. Usare solo sapone (pH ≥ 7) o detergente neutro. Non usare acqua sopra i 40 °C. Consultare un rivenditore autorizzato se necessario.

Posso usare un serbatoio di acqua sanitaria di un'altra marca?

Il sistema è progettato per essere combinato con un serbatoio Panasonic. L'utilizzo di un serbatoio di un'altra marca non è garantito in termini di buon funzionamento e affidabilità.

Cosa fare se la pompa di calore non riscalda abbastanza?

Verificare che la temperatura impostata sia corretta, che le valvole del circuito di riscaldamento siano aperte e che nessuna ostruzione blocchi le aperture di ventilazione dell'unità esterna. Se la temperatura esterna è molto bassa, può essere necessario il riscaldamento di riserva.

Come attivare il riscaldamento di riserva?

Premere il tasto HEATER del pannello di controllo. Fornisce capacità aggiuntiva in caso di freddo intenso. Si attiva anche automaticamente secondo le impostazioni. Premere nuovamente per disattivarlo manualmente.

Come impostare la temperatura dell'acqua?

In modalità impostazione (SET per 5 secondi), usare ▲/▼ per selezionare il parametro (ad es. TANK SET per acqua sanitaria, HEAT H20 per riscaldamento). Premere SELECT, regolare la temperatura con ▲/▼, quindi confermare con SET.

Cos'è la modalità sterilizzazione e come configurarla?

La modalità sterilizzazione riscalda il serbatoio dell'acqua a una temperatura elevata (40-75 °C) per una durata definita (5 min a 1 h), una volta alla settimana. Deve essere configurata da un rivenditore autorizzato secondo le normative locali. Non utilizzare il sistema durante la sterilizzazione per evitare scottature.

MANUALE UTENTE WH-UH09DE5 PANASONIC

Prima di utilizzare l'unità, si prega di leggere attentamente le istruzioni e di conservare questo opuscolo per potervi fare riferimento in futuro.

Prima di far funzionare l'unità, assicurarsi che l'installazione sia stata eseguita correttamente da un rivenditore autorizzato e che siano state seguite precisamente le istruzioni fornite per l'installazione.

42~49

Grazie per aver acquistato un prodotto Panasonic.

INDICE

PRECAUZIONI PER LA SICUREZZA

34~35

PANNELLO DI CONTROLLO

36~39

UNITÀ INTERNA

40

SOLUZIONE DEI PROBLEMI

41

INFORMAZIONI

74~76

NOTA

Le illustrazioni contenute in questo manuale sono riportate esclusivamente a scopo esplicativo e potrebbero differire dall'apparecchio vero e proprio. I contenuti del presente manuale sono soggetti a modifica senza preavviso e verranno aggiornati in base alle innovazioni future.

CONDIZIONI OPERATIVE

Temperatura acqua in uscita (°C)		Interna
RISCALDAMENTO	Max.	65
	Min.	25

Quando la temperatura esterna non è compresa nella gamma delle temperature di cui sopra, la capacità di riscaldamento diminuirà sensibilmente e l'unità esterna potrà arrestarsi a seguito di un comando di sicurezza. L'unità esterna si riavvierà automaticamente dopo un breve periodo nel quale la temperatura esterna sarà tornata nei limiti di funzionamento. Quando la temperatura esterna è estremamente bassa, è necessaria la funzionalità del riscaldatore di riserva.

PRECAUZIONI PER LA SICUREZZA

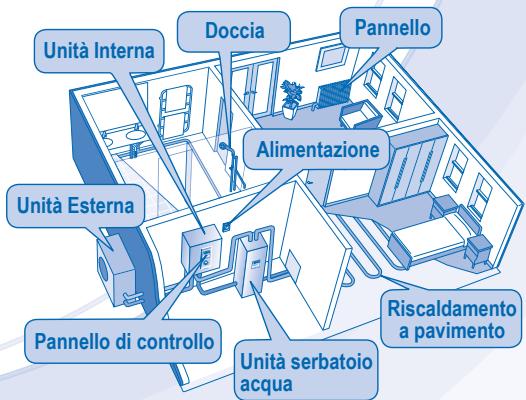

• La pompa di calore aria-acqua Panasonic è un sistema split che consiste solo di un'unità interna e di una unità esterna. Questo sistema è progettato per essere utilizzato in combinazione con l'unità Panasonic Tank. Nel caso non si usi una unità Panasonic Tank con il sistema pompa di calore aria-acqua Panasonic, la Panasonic non può garantire né il corretto funzionamento né l'affidabilità del sistema.
• Questo manuale descrive come far funzionare il sistema a pompa di calore solo tra unità interna ed esterna.
• Per altre operazioni come serbatoio acqua, radiatore, termo-controllo esterno e sistema a pavimento, vedere i manuali di funzionamento dei rispettivi produttori.

Per evitare lesioni personali, lesioni ad altri o danni alla proprietà, rispettare quanto segue.

In caso di uso scorretto dovuto alla mancata osservanza delle istruzioni, si possono provocare incidenti o danni di varia natura, la cui gravità è indicata dai seguenti simboli:

AVVERTENZE

Questo simbolo indica un pericolo di morte o lesioni gravi.

ATTENZIONE

Questo simbolo indica un rischio di lesioni o danni materiali.

Le istruzioni sono classificate in varie tipologie, contrassegnate dai seguenti simboli:

Questo simbolo indica un'azione PROIBITA.

Questi simboli indicano azioni OBBLIGATORIE.

AVVERTENZE

L'uso di questo apparecchio non è destinato a persone con capacità fisiche, sensoriali o mentali ridotte (compresi i bambini), o con mancanza di esperienza o competenza, a meno che non siano supervisionate o istruite sull'uso dell'apparecchio da una persona responsabile della loro sicurezza. Fare attenzione che i bambini non giochino con l'apparecchio.

Per la pulizia delle parti interne, la riparazione, l'installazione, la rimozione e la reinstallazione dell'unità, consultare un rivenditore autorizzato o uno specialista. L'installazione e la manipolazione sbagliate causeranno perdite, scosse o incendio.

Consultare un rivenditore autorizzato o uno specialista per l'uso del tipo di refrigerante specificato. L'uso di un refrigerante diverso da quello specificato potrebbe causare danni al prodotto, ustioni e lesioni, ecc.

Non installare l'unità in un ambiente con atmosfera potenzialmente esplosiva o infiammabile. La mancata esecuzione di ciò può causare un incendio.

Non inserire dita o altri oggetti nell'unità interna o esterna, in quanto i componenti rotanti possono provocare lesioni.

Non toccare l'unità esterna durante temporali con fulmini, ciò potrebbe provocare una scossa elettrica.

AVVERTENZE

UNITÀ INTERNA E UNITÀ ESTERNRA

Non sedersi o camminare sull'unità, si più cadere in modo accidentale.

Non installare l'unità interna all'esterno. Essa è progettata solo per installatione interna.

ALIMENTAZIONE

Per evitare surriscaldamento e incendio, non utilizzato un cavo modificato, un connettor, una prolonga o un cavo non specificato.

Per evitare surriscaldamento, incendio o shock elettrico: · Non condidere la presa di corrente con altri apparetti. · Non utilizzato con mani bagnate. · Noniegareccessivamente il cavo di alimentazione elettrica.

Se il cavo di alimentazione è stato danneggiato, rivolgersi al produttore, ad un centro di assistenza autorizzato o ad un technician significativo onde evitare rischi.

Questa unità è dotata di Residue Current Circuit Breaker (RCCB). Si consiglia fortemente di controllare il funzionamento di RCCB dopo l'installazione e periodicamente dello assistenza o manutenzione da parte di un rivenditore autorizzato per assicurare che sia in buone condizioni. Altrimenti, potrebbero verificarsi scosse elettriche o incendi in caso di malfunzionamento.

Per evitare scosso o incendio, si raccomanda fortemente l'installazione di un interrutture differenziale (RCD).

Smettere di usare il prodotto quando verifica un'anormalità/guasto e scollegare la spina alla presa di corrente o portare l'interruttore o il salvavita su OFF. (rischio di fumo/fiamme/scosse elettrice) Esempi di anormalità/guasto · L'RCCB si spegne da solo. · Si avverte un odore di bruciatto, rumore o vibrazione anomale quando si usa l'unità. · L'unità continua a perdere acqua calda. Contattare immediamente il rivenditore locale per la manutenzione/riparazione.

Si raccomanda di indossare quanti durante riparazioni e manutenzioni per evitare rischi.

Il presente apparecchio deve essere la messa a terra per prevenir scosso o incendio.

Evitare scossotogliendo la corrente nei seguenti casi: - Prima di pulire o eseguire la manutenzione. - Inutilizzo prolongato dell'apparechio.

Questo apparecchio è per usi multipli. Tutti i circuiti di alimentazione devono essere spenti prima di accederare a qualunque dei terminali dell'unità interna per evitare shock elettrici, incendi o lesioni mortali.

ATTENZIONE
UNITÀ INTERNA E UNITÀ ESTERNA
	Non lavare l'unità interna con acqua, benzene, diluento o prodotti pulenti aggressivi.
	Non installare l'unità vicino ad apparentechipature a combustibile o in bagno. Altrimenti, potrebbe causare scosse elettriche o incendi.
	Non toccare il tubo di scarico dell'accua dell'unità interna durante il funzionamento.
	Non mettere nulla sopra o sotto l'unità.
	Non toccare l'aleta in alluminio affiliata, parti affiliate possono causare delle lesioni.
	Non usare l'impianto durante la sterilizzazione, onde evitare bruciature o calore eccessivo durante la doccia.
	Assicurarsi che il tubo di scarico sia collegato correttamente. Altrimenti, potrebbe verificarsi una fuoriuscita.
	Quando l'apparecchio è stato utilizzato per un lungo periodo, assicurarsi che la struttura di sostegno installata non si era deteriorata, in modo da evitare la caduta dell'unità.
	Le impostazioni del Campo della funzione di sterilizzazione devono essere configurate dal rivenditore autorizzato in base alle leggi e normative locali.
PANNELLO DI CONTROLLO
	Non far bagnare il pannello di controllo. Altrimenti, potrebbe causare scosse elettriche o incendi.
	Non premere il pulsanti del pannello di controllo con oggetti duri e appuntiti. In caso contrario più danneggiare l'unità.
	Non lavare il pannello di controllo con acqua, benzene, solventi o polveri abrasive.
	Non ispezionare né fare riparazioni al pannello di controllo da soli. Consultare il rivenitore autorizzato. Altrimenti si sono Cause lesioni per un errato trattamento.

PANNELLO DI CONTROLLO

• Alcune funzioni descritte in questo manuale potrebbero non applicarsi all'unità dell'utente.
• Consultare il rivenditore autorizzato più vicino per ulteriori informazioni.

Per funzionamento normale, i tasti RESET FORCE SERVICE non sono in uso.

Aprire il coperchio per le selezioni dei tasti.

DISPLAY DEL PANNELLO DI CONTROLLO

a Indicatore OFF/ON modalità riscaldamento b Indicatore modalità serbatoio c Indicatore modalità silenziosa d Indicatore attivazione/disattivazione richiesta riscaldamento di riserva e Indicatore OFF/ON richiesta riscaldamento forzato f Visualizzazione termo-controllo esterno connesso g LED di funzionamento h Pannello solare i Indicatore di attenzione (temperatura del serbatoio superiore a 60°C)

TASTO DEL PANNELLO DI CONTROLLO

1 Tasto OFF/ON 2 Tasto modalità funzionamento 3 Tasto funzionamento a potenza bassa 4 Tasto attivazione riscaldatore di riserva unità interna 5 Tasti modalità impostazione del sistema

PREPARAZIONE PANNELLO DI CONTROLLO

Impostazione del giorno e dell'ora correnti

1. Premere CCLK
2. Premere o per IMPOSTARE il giorno corrente.
3. Premere SET per confermare.
4. Ripetere i punti 2 e 3 per impostare l'ora corrente.

Visualizzazione impostazioni timer/orologio ① Visualizzazione temperatura ambiente esterno ② Visualizzazione temperatura uscita acqua m Indicatore (OFF/ON) riscaldatore di riserva attivo n Indicatore (OFF/ON) riscaldatore ausiliario attivo o Indicatore OFF/ON funzionamento sbrinamento sistema p Indicatore OFF/ON modalità impostazione sistema q Indicatore OFF/ON modalità controllo stato del sistema r Indicatore OFF/ON modalità di servizio

6 Tasto Gruppo impostazione timer 7 Tasto modalità riscaldamento forzato 8 Tasto modalità di servizio 9 Tasti modalità controllo stato del sistema 10 Tasto di resettaggio errori

Note:

• Il giorno e l'ora correnti devono essere impostati quando:
• L'apparecchio viene acceso per la prima volta.
• Quando è passato molto tempo dall'ultima accensione.
• L'ora corrente impostata sarà standard per tutte le operazioni con timer.

IMPOSTAZIONE FUNZIONI SPECIALI

• Dopo l'installazione iniziale, è possibile regolare manualmente le impostazioni. Le impostazioni iniziali restano attive finché l'utente non le modifica.
• Il pannello di controllo può essere usato per installazioni multiple. Alcune funzioni potrebbero non applicarsi all'unità dell'utente.
• Prima dell'impostazione, assicurarsi che il LED di funzionamento sia OFF.

1. Premere SET e CHECK simultaneamente per 5 secondi per entrare nella modalità impostazioni speciali. L'indicatore "IMPOSTAZIONI" e "STATO" è attivo.
2. Premere o per navigare tra le funzioni.

SELECT

1. Premere per accedere alla funzione.
2. Premere o per attivare (SI) o disattivare (NO) la funzione o per impostare altre opzioni.
3. Premere per confermare.

Impostazione	Display del pannello di controllo		Descrizione
1	ro ai	con	Termo-controllo esterno (S/ NO)Per impostare la connessione del termo-controllo esterno.
2	HEATER	CAP	Selezione capacità riscaldatore di riserva unità interna (3kW / 6kW / 9kW)Per ridurre la potenza del riscaldatore qualora non necessaria. Le opzioni variano in base al modello.
3	Anti	FrE	Funzione anticongelamento dell'impianto idraulico (S/ NO)Per attivare o disattivare la funzione anticongelamento dell'impianto idraulico quando l'unità è OFF.
4	TANK	con	Connessione serbatoio (S/ NO)Per impostare la connessione al serbatoio.Nota: Se la selezione "Collegamento serbatoio" è su "NO", le impostazioni 5 ~ 14 vengono saltate.
5	SOLAR	Pry	Priorità solare (S/ NO)Consente di selezione l'uso solare per il riscaldamento del serbatoio d'accua.
6	HEAT	Pry	Priorità riscaldamento (S/ NO)Per scegliere il riscaldamento della stanza come priorità durante la modalità HEAT (CALDO) + TANK (SERBATOIO).Nota: Se la selezione "Priorità riscaldamento" è su "S", le impostazioni 7 ~ 8 vengono saltate.
7	HEAT	int	Impostazione intervallo funzionamento riscaldatorePer impostare il timer per la modalità Heat (Caldo) durante la modalità HEAT (CALDO) + TANK (SERBATOIO) (0,5 ore ~ 10 ore).
8	TANK	int	Impostazione intervallo riscaldamento serbatoioPer impostare il timer per il serbatoio durante la modalità RISCALDAMENTO + SERBATOIO (5 minuti ~ 1 ora 35 minuti).
9	BOOSTER	hcr	Funzione riscaldatore ausiliario (S/ NO)Per attivare o disattivare la funzione riscaldatore ausiliario serbatoio.Notaf: Se la selezione "Funzione riscaldatore ausiliario" è su "NO", l'impostazione 10 viene saltata.
10	BOOSTER	dL	Impostazione ritardo di tempo riscaldatore ausiliarioPer impostare il timer di ritardo del riscaldatore ausiliario su ON se non si raggiunge la temperatura del serbatoio dell'accua (20 minuti ~ 1 ora 35 minuti).

• Non usare l'impianto durante la sterilizzazione, onde evitare bruciature o calore eccessivo durante la doccia. Le impostazioni della funzione di sterilizzazione devono essere configurate dal rivenditore autorizzato in base alle leggi e normative locali.

11

Sterilizzazione (SI / NO)

Per impostare la sterilizzazione, se necessario

Nota: Se la selezione "Sterilizzazione" è su "NO", le impostazioni 12 ~ 14 vengono ignorate.

Impostazione giorno e ora sterilizzazione

Per impostare il timer per la sterilizzazione (solo una volta alla settimana, funziona anche in condizione di standby).

12

Impostazione temperatura sterilizzazione

Per impostare la temperatura per la funzione sterilizzazione (40°C 75°C)

Tempo sterilizzazione continua

Per impostare il timer per mantenere la temperatura di riscaldamento per completare la funzione sterilizzazione (5 minuti ~ 1 ora).

OFF/ON

①

PER ACCENDERE O SPEGNERE L'UNITÀ

• Quando l'unità è attiva, il LED di funzionamento si accende e la temperatura reale di uscita dell'acqua e la temperatura ambiente esterna sono visualizzate sul display del pannello di controllo.

MODE

PER SELEZIONARE LA MODALITÀ OPERATIVA

- MODALITÀ RISCALDAMENTO

• Per attivare o disattivare il funzionamento del riscaldamento a pannello/pavimento.
• In questa modalità, l'unità esterna fornisce la capacità di riscaldamento all'unità interna.

- MODALITÀ RISCALDAMENTO + SERBATOIO

• In questa modalità, l'unità esterna fornisce la capacità di riscaldamento al serbatoio di igienizzazione e all'unità interna.
• Questa operazione non si usa se il serbatoio dell'acqua di igienizzazione non è installato.

- MODALITÀ SERBATOIO

• Per attivare o disattivare il funzionamento del serbatoio di igienizzazione.
• In questa modalità, l'unità esterna fornisce la capacità di riscaldamento al serbatoio di igienizzazione.

QUIET

PER GODERE DI UN AMBIENTE TRANQUILLO

• Questa operazione riduce il rumore dell'unità esterna. Questa condizione potrebbe diminuire la capacità di riscaldamento.

PER ATTIVARE IL RISCALDATORE DI RISERVA

• Il riscaldatore di riserva assicura capacità di riscaldamento extra in caso di temperatura esterna fredda e può essere attivato solo in funzionamento modalità riscaldamento per l'unità interna se attivato premendo quel tasto.
• Il riscaldatore di riserva si attiva automaticamente quando sono rispettate le condizioni di impostazione.
• Per disattivare manualmente il funzionamento del riscaldatore, premere nuovamente il tasto corrispondente.

STATO

MODALITÀ CONTROLLO STATO DEL SISTEMA

1. Premere CHECK per 5 secondi per entrare in modalità STATO.
2. Premere o per verificare la temperatura di ingresso dell'acqua, la temperatura del serbatoio, la frequenza di funzionamento del compressore e la cronologia degli errori.

CANCEL

• Premere per uscire dalla modalità STATO.
• Quando si entra nella modalità STATO, l'indicatore "STATO" è ON.
• La modalità "STATO" non può essere attivata quando l'indicatore "IMPOSTAZIONI" è ON.

• Si consiglia vivamente di contattare il rivenditore autorizzato più vicino per modificare l'intervallo di temperature dell'acqua.
• L'uso del pannello di controllo potrebbe impostare l'intervallo di temperatura per la temperatura dell'uscita dell'acqua e per la temperatura ambiente esterna.

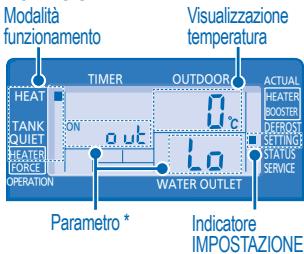

MODALITÀ IMPOSTAZIONE SISTEMA

1. Premere per 5 secondi per entrare in modalità IMPOSTAZIONI. L'indicatore "IMPOSTAZIONI" è ON.
2. Premere o per scegliere un parametro.
3. Dopo aver selezionato il parametro desiderato, premere SELECT per entrare.
4. Premere o per impostare la temperatura desiderata.
5. Premere di nuovo per confermare l'impostazione. Ripetere le fasi da 2 a 5 per impostare altri parametri.

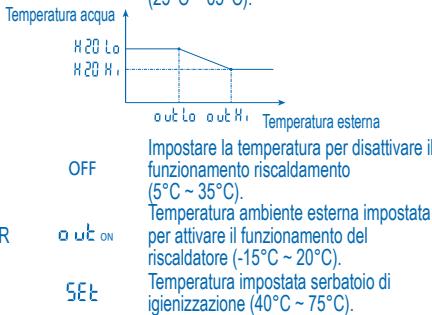

Modalità funzioni * Parametro * Descrizione

HEAT out Lo temperatura ambiente esterno bassa (-15°C -15°C) HEAT o u t H i Temperatura ambiente esterno alta (-15°C 15°C) HEAT H 20 L a temperatura uscita acqua impostata a temperature ambiente esterna bassa (25°C 65°C) HEAT H 20 H, temperatura oscita acqua impostata a temperature ambiente esterna alta (25°C 65°C) Tempatura umipostata a

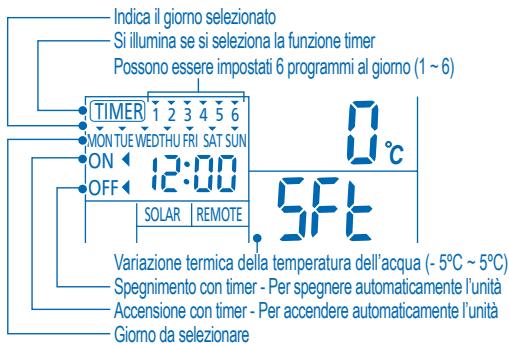

IMPOSTAZIONE VARIAZIONE TERMICA DELLA TEMPERATURA DELL'ACQUA

1. Premere entro 5 secondi. Ripetere i punti da 3 a 5 per impostare la variazione di temperatura desiderata (-5°C 5°C) Note:
2. Premere o attendere 30 secondi per uscire nella modalità IMPOSTAZIONI.
3. Le impostazioni di temperatura saranno memorizzate nel sistema una volta confermate.
4. La modalità "IMPOSTAZIONI" non può essere attivata quando l'indicatore "SERVIZIO" e "STATO" sono ON.

Funzione	Incremento
Accesso alla modalità timer	Premere TIMER.
Impostare giorno e ora	1. Premere o per segliere il giorno desiderato.
	2. Premere per confermare.
	3. "1" lampeggerà, premere per impostare il programma 1. OFF/ON
	4. Premere per selezione timer ON o OFF.
	5. Premere o per segliere l'ora desiderata.
	CON il timer è possible impostare , , , e la variazione di temperatura desiderata
	6. Premere SET per confermare il programma 1. Il giorno selezionato sare evidenziato con▼. • Dopo 2 secondi, il display passera al programma successivo.
	7. Ripetere i punti dal 4 al 7 per impostare i programmi dal 2 al 6. • Durante l'impostazione del timer, se non si preme alcun tasto entro 30 secondi o se si preme SET, sare confermata l'impostazione di quel momento e la procedura di configurazione del timer termina.
Aggiunta / modifica del timer	Ripetere i punti precedenti.
Disattivazione timer	Premere CANCEL.
Attivazione timer	Premere TIMER.
Controllo del timer	1. Premere TIMER.
	2. Premere o fino a che non viene visualizzato il giorno desiderato, premere per confermare la selezione.
	3. Premere o per controllare i programmi impostati.
Annullamento timer	1. Premere TIMER.
	2. Premere o fino a che non viene visualizzato il giorno desiderato, premere per confermare la selezione.
	3. Premere per accederare all'impostazione del programma.
	4. Premere o fino a quando non viene lostrato il programma desiderato.
	5. Premere per annullare il programma.

Note:

• È possibile impostare il timer per tutti i giorni della settimana (da lunedì a domenica) con 6 programmi giornalieri.
• Quando l'unità è accesa con ON TIMER, utilizzerà la temperatura impostata in precedenza per controllare la temperatura di uscita dell'acqua.
• Lo stesso programma per il timer non può essere impostato nello stesso giorno.
• È inoltre possibile selezionare giorni collettivi con la medesima impostazione di timer.
• Favorisce il risparmio energetico impostando fino a 6 programmi per ciascun dato giorno.
• Spegnere l'apparecchio prima di pulirlo.

ISTRUZIONI PER LA PULIZIA

Non lavare l'apparecchio con benzene, solventi o polveri abrasive. - Impiegare esclusivamente saponi o detergenti neutri per la casa (≈ pH7). Non usare acqua ad una temperatura superiore a 40°C.

SUGGERIMENTI

• Per assicurare una performance ottimale dell'unità, pulizia e manutenzione devono essere eseguite a intervalli regolari. Consultare un rivenditore autorizzato.

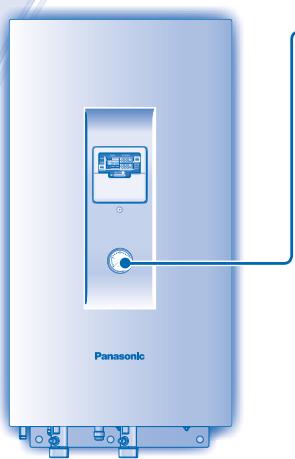

MANOMETRO DI PRESSIONE DELL'ACQUA.

Non premere o colpire il coperchio di vetro con oggetti duri e appuntiti. Questo può danneggiare l'unità.

• Assicurarsi che la pressione dell'acqua sia tra 0,05 e 0,3 MPa (0,1 MPa = 1 bar).
• Nel caso la pressione dell'acqua sia fuori da quell'intervallo, consultare un rivenditore autorizzato.

UNITÀ INTERNA E PANNELLO DI CONTROLLO

Non spruzzare acqua direttamente. - Asciugare l'apparecchio con un panno morbido e asciutto.

FILTRO ESTERNO

• Pulire il filtro esterno almeno una volta all'anno. In caso contrario, si potrebbe otturare, con conseguenti problemi all'impianto. Rivolgersi a un rivenditore autorizzato.

UNITÀ ESTERNA

Non ostruire le bocchette di ingresso e uscita dell'aria perché ciò potrebbe causare prestazioni scadenti o guasti. Rimuovere gli ostacoli per assicurare la ventilazione. In inverno, eliminare la neve dall'unità esterna in modo che non copra le bocchette di ingresso e uscita dell'aria.

ISPEZIONE

• Per garantire un funzionamento ottimale dell'unità, svolgere regolarmente controlli stagionali dell'unità, del filtro esterno e del cablaggio in loco. Tali operazioni devono essere svolte da un rivenditore autorizzato.
• Eliminare le eventuali ostruzioni alle bocchette di ingresso ed uscita dell'aria dell'unità esterna.

PRIMA DI LUNGHI PERIODI DI INATTIVITÀ

• Spegnere l'apparecchio.

TOGLIERE LA CORRENTE, quando consultare un rivenditore autorizzato in base alle seguenti condizioni:

• Durante il funzionamento si sentono rumori anomali.
• Penetrazione di acqua o di corpi estranei nel pannello di controllo. L'unità interna perde acqua. L'interruttore salvavita scatta frequentemente.
• Il cavo di alimentazione si surriscalda in modo anomalo.

SOLUZIONE DEI PROBLEMI

Le condizioni seguenti indicano un guasto.

CONDIZIONE	CAUSA
Fruscii durante il funzionamento.	Flusso del refrigerante all'interno dell'unità.
L'operazione è ridataba di quale minuto dopo il riavvio.	Il ritardo è una protezione del compressore dell'appareccchio.
Dall'unità esterna fuoresce acqua/vapore.	Condensa o evaporazione nei condotti.
Dall'unità esterna fuoresce del vapore durante la modalità di riscaldamento.	Cio è dovuto al fatto che l'operazione di sbrinamento si verifica sullo scambiatore di calorie.
L'unità esterna non funziona.	Quando la temperature esterna è fuori dall'intervallen di funzionamento, ilsystema a pompa di calorie entra in controllo di protezione.
Il funzionamento dell'impiano pompa di calore aria-acqua si arresterà.	Il systemapompa di calore attiva ilkomando di sicurezza. Il compressore si arresta se la temperatura d'ingresso dell'acqua è inferiore a 18°C; e l'alimentazione del riscaldatore di riserva si accende se la temperatura d'ingresso dell'acqua è inferiore a 23°C.
Ilsystema ha dificoltà a scaldarsi.	Quando I'unità interna è in funzione con il riscaldamento a pavimento o quello a pannello contemporaneamente, quello più far si che la temperatura dell'acqua calda si più Bassa e si indebolisca il riscaldamento a pavimento o quello a pannello. Quando la temperatura esterna è bassa, più essere difficile riscaldare. C'é un cumulo di neve che blocca l'uscita di scarico o l'ingresso dell'unità esterna. Quando la temperatura dell'acqua in uscita è impostata bassa, più essere difficile riscaldare.
Ilsystemononsicalada subito.	A causa della natura delsystema a pompa di calorie, più volerci del tempo per riscaldare l'acqua se I'unità parte a freddo.
Ilriscaldatore di riserva SI ACCENDE automaticamente se non è arrivato.	L'ACCENSIONEL deriscaldatore di riserva è una protezione dello scambiatore di calorie dell'unità interna.
Ilfunzionamento si avvia automaticamenteanche sulla timer ON.	Timer di sterilizzazione impostato.

Eseguire i controlli seguenti prima di rivolgersi all'assistenza.

CONDIZIONE	CONTROLLARE
La modalità di riscaldamento non funzione in maniera efficiente.	• Impostare la temperatura corretta. • La valvola del riscaldatore a pannello potrebbe essere chiusa. • Eliminare le eventuali ostruzioni alle bocchette di ingresso ed uscita dell'aria dell'unità esterna.
Rumore durante il funzionamento.	• Verificare se l'unità è stata installata in posizione inclinata o se la copertura non è stata chiusa correttamente.
L'apparechio non funzione.	• Verificare se è si è attivato l'interruttore di circuito.
Il LED di funzionamento non si accende o il pannello di controllo è bianco.	• L'apparechio è spento o c'è una mancanza di energia elettrica.

Il LED di funzionamento lampeggia e compare un codice di errore sul display del pannello di controllo.

• Spegnere l'unità e mostrare il codice di errore al rivenditore autorizzato.
• Annullamento funzionamento con timer se si presenta un codice errore.

Tasto modalità riscaldamento forzato

FORCE

• In caso di guasto al sistema della pompa di calore aria-acqua, il riscaldatore di riserva deve essere usato per riscaldare l'acqua. Premere FORCE per accendere il riscaldatore di riserva. Premere OFF/ON per arrestare il funzionamento riscaldamento forzato.
• In modalità riscaldamento forzato non è consentita alcun'altra operazione.

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature

Questi simboli sui prodotti, sull'imballaggio e/o sulla documentazione o sui manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante o il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali o il rivenditore e informarvi sulle modalità per un corretto smaltimento.
