Producttype	Lucht-water warmtepomp
Merk	PANASONIC
Model	WH-SXF12D6E51
Categorie	Warmtepomp
Eenheden	Binnenunit en buitenunit (splitsysteem)
Buitentemperatuurbereik	Van -20°C tot 35°C
Wateruitlaat temperatuurbereik	Van 25°C tot 55°C
Bedrijfsmodi	Verwarming, Verwarming + Boiler, Alleen boiler, Stille modus, Geforceerde verwarming
Noodverwarming	Geïntegreerd, selecteerbare capaciteit (3 kW / 6 kW / 9 kW)
Warmwaterboiler	Compatibel met Panasonic boiler (optioneel)
Programmering	Wekelijkse timer met tot 6 programma's per dag
Speciale functies	Sterilisatie, zonprioriteit, verwarmingsprioriteit, vorstbeveiliging, externe thermostaatregeling
Display	Bedieningspaneel met scherm en toetsen
Regelmatig onderhoud	Jaarlijkse reiniging van het externe filter door een professional
Reiniging	Zachte, droge doek; geen water, benzine, thinner of schuurpoeder gebruiken
Veiligheid	Geïntegreerde aardlekschakelaar (RCCB), vorstbeveiliging, beveiligingsstop

Veelgestelde vragen - WH-SXF12D6E51 PANASONIC

Hoe stel ik de wekelijkse timer in?

Druk op de TIMER-toets en selecteer de dag met de ▲/▼-toetsen. Bevestig met SELECT. Stel de start- of stoptijd in met OFF/ON en de ▲/▼-toetsen. Bevestig met SET. Tot 6 programma's per dag.

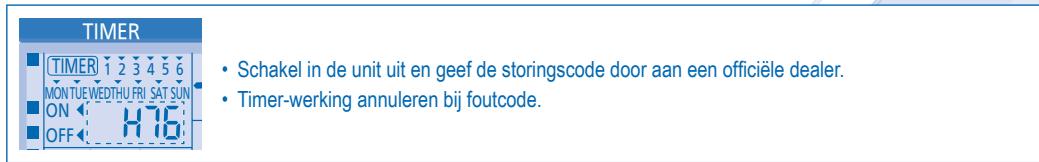

Wat moet ik doen als er een foutcode op het scherm verschijnt?

Noteer de foutcode en schakel het apparaat uit. Neem contact op met uw erkende dealer voor reparatie. De timer wordt automatisch geannuleerd bij een fout.

Waarom verwarmt het apparaat niet efficiënt?

Controleer of de ingestelde temperatuur correct is, of de kleppen van het verwarmingspaneel open zijn en of de luchtinlaat/-uitlaat van de buitenunit niet geblokkeerd is. Bij zeer koud weer kan de capaciteit afnemen.

Kan ik een boiler van een ander merk dan Panasonic gebruiken?

Nee, Panasonic garandeert niet de goede werking of betrouwbaarheid van het systeem met een boiler van een ander merk. Gebruik uitsluitend een Panasonic boiler.

Hoe activeer ik de sterilisatiefunctie?

In de speciale instelmodus (druk 5 seconden op SET + CHECK), navigeer naar parameter 11 (Str Fun) en stel in op JA. Vervolgens kunt u in parameters 12 tot 14 de dag, tijd en temperatuur (40°C tot 75°C) instellen.

Wat is de geforceerde verwarmingsmodus?

Bij een storing van de warmtepomp kan de noodverwarming handmatig worden geactiveerd door op FORCE te drukken. Het apparaat verwarmt dan het water met het noodverwarmingselement. Druk op OFF/ON om deze modus te stoppen.

Waarom geeft de buitenunit stoom of water af?

Dit is normaal: tijdens het verwarmen condenseert of verdampt water in de leidingen. In de ontdooimodus kan stoom uit de warmtewisselaar komen.

Hoe reset ik het systeem na een fout?

Om een fout te wissen, drukt u op de RESET-toets (toets 10 op het bedieningspaneel). Als de fout aanhoudt, neem dan contact op met een erkende dealer.

Welk onderhoud moet ik regelmatig uitvoeren?

Reinig het externe filter minstens één keer per jaar (door een professional). Controleer of de luchtinlaat en -uitlaat van de buitenunit vrij zijn. Verwijder in de winter sneeuw rond de buitenunit.

Hoe stel ik de wateruitlaattemperatuur in?

Druk 5 seconden op SET om de systeeminstellingsmodus te openen. Gebruik ▲/▼ om de parameter te selecteren (bijv. H20 La of H20 H) en druk op SELECT. Stel de temperatuur in tussen 25°C en 55°C met ▲/▼ en bevestig met SET.

GEBRUIKSAANWIJZING WH-SXF12D6E51 PANASONIC

Lees voor u het apparaat gebruikt deze gebruiksaanwijzing grondig en bewaar deze voor toekomstig gebruik.

Controleer, voordat u de unit in gebruik neemt, dat de installatie goed is uitgevoerd door een officiële dealer en dat dit nauwkeurig is gedaan volgens de verstrekte installatie-instructies.

PORTUGEES

50~57

Hartelijk dank voor het aanschaffen van een Panasonic-product.

INHOUDSOPGAVE

VEILIGHEIDSMAATREGELEN

42~43

BEDIENING

44~47

BINNENUNIT

48

PROBLEMEN OPLOSSEN

49

INFORMATIE

74~76

OPMERKING

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

GEBRUIKSOMSTANDIGHEDEN

Wateruitlaattemperatuur (°C)		Binnen
VERWARMEN	Max.	55
	Min.	25

BINNENUNIT EN BUITENUNIT

Umgevingsemperatuur (°C)		Buiten
VERWARMEN	Max.	35
	Min.	-20

OPMERKING: Wanneer de

buitentemperatuur buiten het hierboven vermelde temperatuurbereik ligt, zal de verwarmingscapaciteit aanzienlijk afnemen en zal de buitenunit door een beveiligingsvoorziening misschien niet meer functioneren. Het buitendeel zal weer automatisch opstarten indien de buitentemperatuur weer binnen de limiet ligt.

VEILIGHEIDSMAATREGELEN

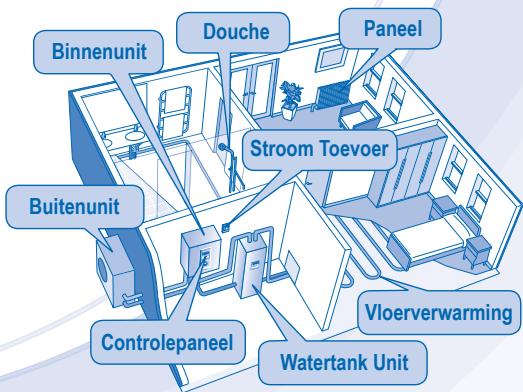

• Panasonic Air-to-Water Warmtepomp is een gesplitst systeem dat alleen bestaat uit een binnenunit en een buitenunit. Dit systeem is ontworpen voor gebruik in combinatie met Panasonic Tank Unit. In het geval dat een Tank Unit van een ander merk dan Panasonic wordt gebruikt met het Panasonic Air-to-Water Warmtepomp Systeem, kan Panasonic niet de goede werking en ook niet de betrouwbaarheid van het systeem garanderen.
• In deze handleiding wordt beschreven hoe het warmtepompsysteem bij gebruik van alleen de binnen- en buitenunit moet worden bediend.
• Raadpleeg voor andere functies zoals die voor de watertank, radiator, externe thermocontroller en het systeem onder de vloer de bedieningshandleiding van de betreffende fabrikant.

Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade worden voorkomen.

Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassificeerd zoals hieronder is aangegeven:

WAARSCHUWING

Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel.

OPGEPAST

Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen verwijzen naar handelingen die VERPLICHT zijn.

WAARSCHUWING

Dit apparaat is niet bestemd voor gebruik door personen (kinderen inbegrepen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, of zonder ervaring of kennis, tenzij onder toezicht van of na instructie door een persoon die verantwoordelijk is voor hun veiligheid. Pas op dat kinderen niet met het apparaat spelen.

Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een officiële dealer of specialist advies over het gebruik van een bepaald type koelmiddel. Het gebruik van een ander koelmiddel dan opgegeven kan leiden tot beschadiging van het product, openbarsten van leidingen en letsel, enz.

Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Pas op dat uw vingers of andere voorwerpen niet in de interne of externe unit komen, waardoor de draaiende delen letsel kunnen veroorzaken.

Raak de buitenunit niet aan tijdens onweer, dit kan leiden tot een elektrische schok.

WAARSCHUWING

BINNENUNIT EN BUITENUNIT

Ga Niet op het apparaat zitten of staan, onions, ou per ongeluk zou+kennen vallen.

Installer de binnen-unit Niet buiten. Deze unit is uitsluitend ontworpen voor installmentie binnen.

STROOM TOEVOER

Voorkom oververhitting of brand, gebruik geen snoer waarin wijzigingen zijn aangebrecht of dat uit meerere stukken is samengesteld of een verliengsnoer of een snoer van onbekende herkomst.

Om oververhitting, brand of elektrische schokken te voorkomen: • Sluit geen andere apparaten aan op hetzelfde stopcontact. • Bedien het apparaat Niet met natte handen. • Laat geen knikken in het stroomsnoer komen.

Indien het netsnoor beschadig is,要去 het worden verrangen door de fabrikant, een servicevergetegenwoordiger van de fabrikant of een gelijkwaardig gekwalificeerd persoon om een möglichke gevaar te voorkomen.

Deze unit is voorzien van een aardlekschakelaar. U wordt ten zeerste aanbevolen de werkung van de aardlekschakelaar na de installmente en periodiek na het uitvoeren van service- of onderhoudswerkzaamheden te laten controleren door een officièle dealer, zodata is gewaarborgd dat de schakelaar in goede staat is. Anders za ze deze möglichij in het geval van een storing de oorzaakijken van een elektrische schok of brand.

U wordt ten zeerste geadviseerd de apparatuur ter plaatste te instalieren met een aardlekschakelaar of reststromonderbreker zodateen een elektrische schok of brand wordt voorkomen.

Stop met het gebruiken van het product, wanneer er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing • De RCCB schakelt uit zichelf uit. • Men merkt een brandlicht, abnormaal geluid of trillingsgeluid, als de eeenheid in gebruik is. • Er blijft het water uit de eenhield komen. Neem onmiddelijk contact op met uw plaatselijke leverancier voor onderhoud/reparatie.

U wordt geadviseerd handschoenen te dragenijdens het uitvoeren van service- en onderhoudswerk zodate de risico's worden voorkomen.

Deze apparatuur要去 worden geaard om te voorkomen dat er een elektrische schok of brand ontstaat.

U kunt een elektrische schok voorkomen door het apparaat uit te schakenen: - Voordat de apparatuur wordt gereinigd of ragezien. - Wanner de apparatuur lange tjid nicht wordt gekruikt.

Dit toestel heeft meerere topepassingen. Alle circuits voor stroomvoorziening moeten着眼uitgeschakeld voor duwertaamheden verwricht aan een van de aansluitingen in de binnen-unit, zodateen een elektrische schok, brandwonden of dodelijk letsel worden voorkomen.

! OPGEPAST
BINNENUNIT EN BUITENUNIT
	Maak de binnenunit Niet schoon met water, wasbenzine, verfverdunner of schuurpoeder.
	Installer de unit Niet zich bij brandgevaartlijke apparatuur of in een badkamer. Anders za de unit möglichelijk deoorzaak zijn van een elektrische schok of van brand.
	Raak wanneer de binnen unit in bedrijf is de warmwater leiding Niet aan.
	Plaats niets boven op de unit of onder de unit.
	Raak de scherpe aluminiumvin Niet aan; scherpe delen kunnen blessures verooorzaken.
	Gebruik het systemeem Nietijdens sterilisatie om te voorkomen dat menijdens een douche verbrandt of te warm worden.
	Controleer dat de afvoerpijg去做 is aangesloten. Is dat Niet het geval, dan kan zich lekkage voordoen.
	Controleer, wanneer u de apparatuur lange tijd heb gezrukt, dat het installmenterek nog in goede staat is, zodat u er zeker van kunt�nat de unit Niet kan vallen.
	De veldinstellingen voor de sterilisatiefunctie要去en door de geautoriserde dealer worden geconfigureerd in overeenstemming met terplaatse geldende wetten en voorschriften.
CONTROLEPANEEL
	Laat het contropaneel Niet nat worden. Anders za de unit maybelig de ororzaak�in van een elektrische schok of van brand.
	Druk Niet met harde, puntige voorwerpen op de knappen van het contropaneel. Anders zou de unit beschadig hunraken.
	Reining het contropaneel Niet met water, wasbenzine, verfverdunner of een schuirmiddel.
	Voor Niet zich de inspectie en het servicework van het contropaneel uit. Vraag de officièle dealer advies. U zou zich hunnen bezeren als u垦s verkeerds doet.

• De beschrijving in deze handleiding van sommige functies geldt misschien niet voor uw unit.
• Neem contact op met de officiële dealers bij u in de buurt voor nadere informatie.
• Voor de normale bedrijfsstand zijn de knoppen RESET, FORCE, SERVICE en Service niet in gebruik.

Open klep voor selectie van knoppen.

DISPLAY VAN REGELPANEL

Indicator Verwarmingsstand UIT/AAN, Indicator Tankstand, Indicator Stille Stand, Indicator Bijverwarming Ingeschakeld/Uitgeschakeld, Indicator Extra Verwarming Verzoek UIT/AAN, Display Externe Thermocontroller aangesloten, Bedrijfslampje, Verwarmingsdisplay, Indicator Opgepast (Tanktemperatuur boven 60 °C)

KNOP VAN REGELPANEL

1 UI/T/AAN-toets, Knop Bedrijfsstand, Knop Bedrijfsstand Stil, 4 Inschakelknop Bijverwarming Binnen-unit, 5 Toetsen stand systeeminstelling

Instelling Actuele Dag en Tijd

1. Druk op CCLK. 2. Druk op of als u de actuele dag wilt instellen.

1. Druk op als u wilt bevestigen.
2. Herhaal de stappen 2 en 3 als u de actuele tijd wilt instellen.

Instelscherm Timer/Klok, Weergave Omgevingstemperatuur Buiten, 1 Scherm Temperatuur Wateruitlaat, Indicator Werkelijke Hulpverwarming (AAN/UIT), Indicator Werkelijke Boosterverwarming (AAN/UIT), Indicator Werking Systeem Ontdooien UIT/AAN, Indicator Instelstand Systeem UI/T/AAN, Indicator Controlestand Systeemstatus UIT/AAN, Indicator Systeemservicestand UIT/AAN

6 Knop Timer-instelling, Groep Knop Stand Extra Verwarming, 8 Knop Systeemservicestand, 9 Toetsen Controle Systeemstatus, Toets voor het resetten van een storing

Opmerkingen:

• De actuele dag en tijd moeten worden ingesteld wanneer u:
• De apparatuur voor de eerste keer inschakelt.
• Wanneer lange tijd is verstreken sinds de apparatuur voor het laatst is ingeschakeld.
• De actuele dag die is ingesteld, is de standaardtijd voor alle bedieningshandelingen met de timer.

DE SPECIALE FUNCTIES INSTELLEN

• Na de eerste installatie kunt u de instellingen aanpassen. De begininstelling blijft van kracht totdat de gebruiker deze wijzigt.
• Het regelpaneel kan worden gebruikt voor meerdere installaties. Sommige functies zullen misschien niet gelden voor uw unit.
• Controleer voor het instellen dat de bedrijfs-LED uit is (OFF).

1. Houd SET en CHECK tegelijkertijd 5 seconden lang ingedrukt als u naar de stand voor speciale instellingen wilt gaan. Indicator "SETTING" en "STATUS" brandt (ON).
2. Druk op of als u de functies wilt doorlopen.
3. Druk op SELECT als u de functie wilt openen.
4. Druk op of voor functie ingeschakeld JA of uitgeschakeld NEE of voor het instellen van andere opties.
5. Druk op SET als u wilt bevestigen.

Instellen	Display van Regelpaneel	Beschrijving
1	ro aT	Con Exterme Thermocontroller (JA / NEE) Verbinding voor de exterme thermocontroller instellen.
2	HEATER	CAP Selectie Capaciteit Hulpverwarming Binnen (3kW / 6kW / 9kW) Het vermogen van de verwarming verminderen wannesr dat onnodig is. Opties varieren afhankelijk van model.
3	Ant Fc	Functie Preventie Bevriezen Watersystem (JA / NEE) Functie preventie bevriezen watersystem activeren of deactiveren wannesr unit is uitgeschakeld (OFF).
4	TANK	Con Tankverbinding (JA / NEE) Tankverbinding instellen. Opmerking: Als voor "Tankaansluiting" "NEE" is geselecteerd", worden Instelling 5 ~ 14 overgeslagen.
5	SOLAR	Pry Prioriteit voor verwarming (JA / NEE) Om het verwarmingsgebruik voor het verwarmen van de watertank te gebruiken.
6	HEAT	Pry Prioriteit voor Verwarming (JA / NEE) De verwarming van het vertrek kiezen als prioriteit in de stand VERWARMING + TANK. Opmerking: Als voor "Prioriteit verwarming" "JA" is geselecteerd, worden Instelling 7 ~ 8 overgeslagen.
7	HEAT	Int Instelling Interval Werking Verwarming Voor het instellen van de timer voor de stand Verwarming bij de stand VERWARMING + TANK (0,5 uu r ~ 10 uu).
8	TANK	Int Instellen Verwarmingsinterval Tank De timer voor Tank instellen in de stand HEAT + TANK (VERWARMING + TANK) (5 minuteu ~ 1 uu 35 minuteu).
9	BOOSTER	Htr Functie Boosterverwarming (JA/NEE) De functie boosterverwarming tank activeren of deactiveren. Opmerking: Als voor "Functie Boosterverwarming" "NEE" is geselecteerd, worden instelling 10 overgeslagen.
10	BOOSTER	dL y Instellen Vertragsstijd Booster-verwarming Vertraging instellen voor boosterverwarming (ON) als watertanktemperatuur nicht worden bereikt (20minuteu ~ 1uu 35 minuteu).

• Gebruik het systeem niet tijdens sterilisatie om te voorkomen dat men tijdens een douche verbrandt of te warm wordt.
• De veldinstellingen voor de sterilisatiefunctie moeten door de geautoriseerde dealer worden geconfigureerd in overeenstemming met ter plaatse geldende wetten en voorschriften.

11 St R Fun Sterilisatie instellen, als dat nodig is. Opmerking: Als voor "Sterilisatie" "NEE" is geselecteerd, worden Instelling 12 14 overgeslagen. 12 5r Instellen Dag & Tijd Sterilisatie Timer instellen voor sterilisatie (slechts een keer per week, werkt ook in stand-by). 13 Sterl bo! Instellen Sterilisatiemperatuur Temperatuur instellen voor sterilisatiefunctie (40°C 75°C) 14 Str aPr Tijd Aanhouden Sterilisatie De timer instellen voor het handhaven van de verwarmingstemperatuur voor het voltooien van de sterilisatiefunctie (5 minuten ~ 1 uur).

OFF/ON ①

HET TOESTEL AAN- OF UITSCHAKELEN

• Wanneer de unit ON (Aan) is, brandt de bedrijfs-LED en worden de werkelijkke temperatuur voor wateruitlaat en buiten-omgeving op de display van het regelpaneel getoond.

DE BEDRIJFSMODUS KIEZEN

VERWARMINGSSTAND

• ON (AAN) of OFF (UIT) schakelen van de paneel/vloerverwarming.
• In deze stand levert de buiten-unit verwarmingscapaciteit aan de binnen-unit.

STAND VERWARMING + TANK

• In deze stand levert de buiten-unit verwarmingscapaciteit aan de sanitaire tank en de binnen-unit.
• Deze bedieningshandeling wordt niet gebruikt wanneer de sanitaire watertank niet is geïnstalleerd.

TANKSTAND

• ON (AAN) of OFF (UIT) schakelen van de verwarming van de sanitaire tank.
• In deze stand levert de buiten-unit verwarmingscapaciteit aan de sanitaire tank.

QUIET

GENIETEN VAN EEN STILLE OMGEVING

• Deze functie vermindert het geluid van de buitenunit. In deze stand zal mogelijk de verwarmingscapaciteit afnemen.

HEATER

DE BIJVERWARMING INSCHAKELEN

• De bijverwarming levert extra verwarmingscapaciteit bij een lage buitentemperatuur en kan alleen worden ingeschakeld voor de binnenunit in de verwarmingsstand en bij inschakeling door een druk op deze knop.
• De bijverwarming wordt automatisch ingeschakeld (ON) wanneer aan de ingestelde voorwaarden wordt voldaan.
• U kunt de verwarmingsstand uitschakelen door de betreffende knop nogmaals in te drukken.

STATUS

CONTROLESTAND SYSTEEMSTATUS

1. Ga naar de stand STATUS door CHECK 5 seconden in te drukken.
2. Druk op de controller om de temperatuur van de waterinvoer, de tank, de frequentie van de werkende compressor en de foutgeschiedenis te bekijken.

CANCEL

Druk op als u de stand STATUS wilt verlaten. - Wanneer de stand STATUS is ingeschakeld, brandt het indicatielampje "STATUS" (ON). - De stand STATUS kan niet worden geactiveerd als het indicatielampje "SETTING" brandt (ON).

GEAVANCEERDE BEDIENING

• Het verdient ten zeerste aanbeveling contact op te nemen met de officiële dealer in de buurt als u wilt dat het temperatuurbereik van het water wordt gewijzigd.
• U kunt met het regelpaneel het temperatuurbereik voor de uitlaattemperatuur van het water en de buiten-omgevingstemperatuur instellen.

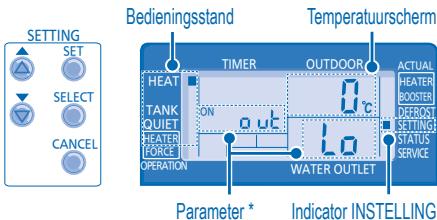

INSTELSTAND SYSTEEM

1. Ga naar de stand SETTING (INSTELLING) door 5 seconden in te drukken. Het individuele lampje "SETTING" brandt (ON).
2. Kies een parameter door op of te drukken.
3. Voer, na het selecteren van de parameter van uw keuze, de parameter in door op SELECT te drukken.
4. Stel de temperatuur van uw keuze in door op of te drukken.
5. Bevestig de instelling door nogmaals op te drukken.
6. Stel de andere parameters in door stap 2 tot en met 5 te herhalen.

Bedieningsstand

Parameter * Beschrijving

HEAT out lo

Lage omgevingsbuitentemperatuur ingesteld (-15°C 15°C)

HEAT out H

Hoge omgevingsbuitentemperatuur ingesteld (-15°C 15°C)

HEAT H20 L0

Ingestelde wateruitlaattemperatuur bij lage buiten-omgevingstemperatuur (25°C 55°C)

HEAT H20H

Ingestelde wateruitlaattemperatuur bij hoge buiten-omgevingstemperatuur (25°C 55°C)

HEAT OFF

Ingestelde temperatuur voor het OFF (UIT) schakelen van de verwarmingsfunctie (5°C 35°C) Ingestelde buiten-omgevingstemperatuur voor het ON (AAN) schakelen van de verwarmingsfunctie (-15°C 20°C)

HEATER aut ON

Ingestelde temperatuur sanitaire tank (40°C 75°C)

TANK

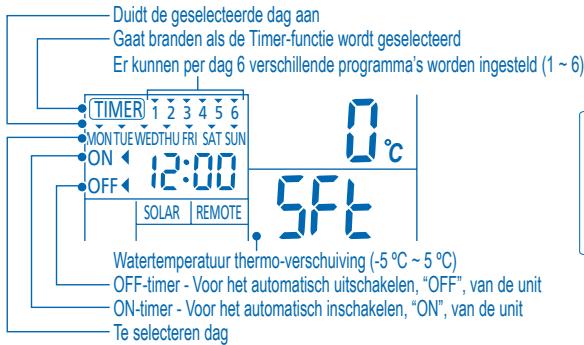

INSTELLING WATERTEMPERATUUR THERMO-SHIFT

1. Druk binnen 5 seconden op

• Herhaal stap 3 tot 5 als u de shift-temperatuur van uw keuze (-5°C -5°C) wilt instellen.

Opmerkingen:

• Verlaat de stand SETTING (INSTELLING) door te wachten of 30 seconden.

• De ingestelde temperatuur zal in het systeem worden opgeslagen wanneer u deze eenmaal hebt bevestigd.
• De stand "SETTING" (INSTELLING) kan niet worden geactiveerd als de indicatielampjes "SERVICE" en "STATUS" branden (ON).

Functie Stap

Timer-stand invoeren: Druk op TIMER

Stel dag & tijd in

1. Druk op of voor het selecteren van de dag van uw keuze.
2. Druk op SELECT als u wilt bevestigen.
3. "1" knippert, druk op SELECT als u programma 1 wilt instellen.
4. Druk op OFF/ON als u ON- of OFF-timer wilt selecteren.
5. Druk op of voor het selecteren van de tijd van uw keuze.

MODE QUIET HEATER: U kunt , en temperatuurverschuiving van uw keuze instellen met timer.

1. Druk op als u programma 1 wilt bevestigen. De geselecteerde dag wordt geaccentueerd met . Na 2 seconden zal het scherm verder gaan naar het volgende programma.
2. Herhaal stap 4 tot 7 als u de programma's 2 tot 6 wilt instellen.
3. Wanneer tijdens het instellen van de timer geen knop wordt ingedrukt binnen 30 seconden, of als de knop SET wordt ingedrukt, worden de instelling van dat moment bevestigd en wordt het instellen van de timer beëindigd.

Timer Toevoegen: Herhaal bovenstaande stappen.

Timer uitschakelen: Druk op TIMER, druk daarna op CANCEL.

Timer inschakelen: Druk op , druk daarna op

Timer controleren 1. Druk op TIMER

1. Druk op TIMER
2. Druk op of totdat de dag van uw keuze verschijnt, druk op SELECT als u uw selectie wilt bevestigen.
3. Druk op of als u de ingestelde programma's wilt controleren.

Timer annuleren 1. Druk op

1. Druk op TIMER
2. Druk op of totdat de dag van uw keuze verschijnt, druk op SELECT als u uw selectie wilt bevestigen.
3. Druk op als u de programma-instelling wilt invoeren.
4. Druk op of totdat het programma van uw keuze verschijnt.
5. Druk op CANCEL als u het programma wilt annuleren.

Opmerkingen:

U kunt de timer voor iedere dag van de week instellen (maandag tot zondag) met 6 programma's per dag. - Wanneer de unit wordt ingeschakeld door de timer, zal de wateruitlaattemperatuur worden geregeld uitgaande van de eerder ingestelde temperatuur. - U kunt niet op een dag twee keer hetzelfde timer-programma instellen. - U kunt ook gemeenschappelijk instellingen instellen met dezelfde timer-instelling. - Bevordert energiebesparing doordat u iedere dag 6 programma's kunt instellen.

• Schakel de voeding uit voordat u het apparaat reinigt.

INSTRUCTIE VOOR SCHOONMAKEN

• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep (pH 7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40 °C.

TIP

• Voer regelmatig schoonmaakwerkzaamheden uit zodat u er zeker van kunt zijn dat de unit optimaal presteert. Vraag advies aan een officiële dealer.

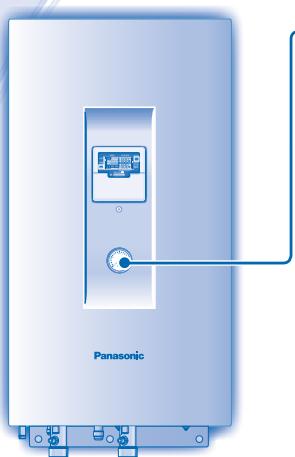

WATERDRUKMETER

• Druk of stoot niet met harde puntige voorwerpen op de glazen kap. Dit zou de unit kunnen beschadigen.
• Het is belangrijk dat de waterdruk ligt tussen 0,05 en 0,3 MPa (0,1 MPa = 1 bar). Vraag advies aan een officiële dealer, als de waterdruk buiten het hierboven vermelde bereik ligt.

• Spat niet met water op de unit. Veeg de unit voorzichtig af met een zachte, droge doek.

EXTERN FILTER

• Maak het externe filter schoon ten minste een keer per jaar. Doet u dit niet, dan kan het filter verstopt raken en kan het systeem instorten. Vraag advies aan een officiële dealer.

BUITENUNIT

• Blokkeer de luchtinlaat- en luchtuitlaatopeningen niet, omdat hierdoor de apparatuur misschien slecht zal presteren of defect zal raken. Verwijder obstakels zodat een goede ventilatie gewaarborgd is.
• Maak, in de winter, de buitenunit vrij van sneeuw en verwijder de sneeuw bij de buitenunit zodat de sneeuw inlaat- en uitlaatopeningen niet kan blokkeren.

INSPECTIE

• Om te zorgen dat de unit optimaal functioneert, moet men op regelmatige intervallen seizoensinspecties aan de unit, het externe filter en de veldbedrading uitvoeren. Dit onderhoud dient uitgevoerd te worden door een gemachtigde dealer.
• Verwijder eventuele obstakels uit de luchtinlaat- en luchtuitlaatopeningen van de buitenunit.

BIJ LANGDURIGE INACTIVITEIT

• Schakel de voeding uit.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT en raadpleeg een bevoegde installateur onder de volgende omstandigheden:

• Een abnormaal geluid tijdens de werking.
• Er zijn waterdruppels of vreemde deeltjes in het bedieningspaneel binnengedrongen.
• Er lekt water uit de binnenunit.
• De zekering springt regelmatig uit.
• De stroomdraad wordt onnatuurlijk warm.

PROBLEMEN OPLOSSEN

De volgende symptomen duiden niet op een defect.

SYMPTOOM	OORZAAK
Geluid van stromend water tijdens werkinq.	• Stromend koelmiddel in het apparaat.
Het apparaat begint pas na enkeleminuten met vertraging nadat het opnieuw is opgestart.	• De vertraging dient ter bescheming van de compressor van de unit.
Er komt water/stoom uit de buitenunit.	• In de leidingen vindt condensatie of verdamping plaats.
In de stand Verwarmen kommt er damp van de buiten-unit.	• Dit worden veroorzaakt door ontdooing op de warmtewisselaar.
De buiten-unit werkt nicht.	• Wanner de buitentemperatuur ligt buiten het bereik dat een voorwaarde is voor functioneren, worden de beveiligingsfunctie van het warmtepompsysteme ingeschakeld.
Air-to-Water-Warmtepomp systemerwerk isuitgeschakeld.	• Het beveiligingsysteme van het warmtepompsysteme worden ingeschakeld. De compressor schakelt uit als de waterinlaattemperatuur lager dan 18°C is; en de reserveverwarming worden ingeschakeld als de waterinlaattemperatuur lager is dan 23°C.
Het is moeilijk het systeme te verwarmen.	• Wanner de verwarming werk met de binnen-unit en tegelijkertijd met vloerverwarming of paneelverwarming, kan de watertemperatuur dalen waardoor de vloer en de paneelverwarming minder goed werkken. Moeilijk te verwarmen zijn. Wordt de uiltaat of inlaat van de buiten-unit misschien geblokkeerd door een hoop sneeuw? Wanner de ingestelde temperatuur van de wateruitlaat laag is ingesteld, zal deze misschien moeilijk zijn te verwarmen.
Het systeme kan nicht onmiddelijk warm worden.	• Door de aard van het warmtepompsysteme zal het misschien enige tijd duren voordat het water is opgewarmd, als de unit worden ingeschakeld vanaf een koude start.
De reserveverwarming worden automatisch INGESCHAKELD, als deze Niet is ingeschakeld.	• De reserveverwarming worden ingESCHAKELD om de binnenunit van de warmtewisselaar te beviligien.
Werking start automatisch, ook zonder AAN-Timer.	• De sterilisatie-timer is ingesteld.

Controleer het volgende voordat u een onderhoudsmonteur belt.

SYMPTOOM	CONTROLEER
Verwarming werkkt nicht efficiënt.	Stel de temperatuur correct in. Is afsluiter van de paneelverwarming ingesloten? Verwijder eventuele obstakelsuit de luchtinlaat- en luchtuilaatopeningen van de buiten-unit.
Luidruchtigijdens werkinq.	Controleer dat het apparaat Niet geinstalleerd is op een schuineplaats of dat de klep Niet goed gesloten is.
Het apparaat werkqntiet.	Controleer of de stroomonderbreker ontkoppeld is.
Het bedrijslampje brandt Niet of het scherm van het contrôlepaneeel is leeg.	Is de stroomvoorziening uitgeschakeld of is er een stroomstoring?

Het bedrijfslampje knippert en er verschijnt een foutcode op het scherm van het bedieningspaneel.

Knop Stand Extra verwarming

FORCE

· Als het Air-to-Water Warmtepomp-systeem Niet werkt,(Int)kunt u het verwarmingswater met de bijverwarming verwarmen. Druk op FORCE als u de bijverwarming wilt inschakelen. · Druk op OFF/ON als u de extra verwarming wilt uitschakelen. · In de stand Extra Verwarming়n alle andere functies Niet togetstaan.

Bedankt voor de aankoop van een Panasonic-product

INHOUDSOPGAVE

VEILIGHEIDSVOORZORGEN

50~51

BEDIENINGSPANEEL

52~55

BINNENUNIT

56

Informatie voor gebruikers over het inzamelen en verwerken van oude apparatuur

Deze symbolen op producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijk afval mogen worden gemengd.

Voor een correcte behandeling, terugwinning en recycling van oude producten en lege batterijen moeten deze naar de bevoegde inzamelpunten worden gebracht in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EG en 2006/66/EG.

Door deze producten en batterijen op de juiste manier te verwijderen, draagt u bij aan het beschermen van waardevolle hulpbronnen en aan het voorkomen van mogelijke negatieve effecten op de gezondheid van de mens en op het milieu die anders door ondeskundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het inzamelen en recyclen van oude producten en batterijen, neem contact op met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen hebt gekocht.

Voor een onjuiste verwijdering van dit afval kunnen boetes worden opgelegd in overeenstemming met de nationale wetgeving.

Voor zakelijke gebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt verwijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u deze producten wenst te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.
