WH-SXF12D6E51 - Pompe à chaleur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à chaleur air-eau
Marque	PANASONIC
Modèle	WH-SXF12D6E51
Catégorie	Pompe à chaleur
Unités	Unité intérieure et unité extérieure (système split)
Plage de température extérieure	De -20°C à 35°C
Plage de température de sortie d'eau	De 25°C à 55°C
Modes de fonctionnement	Chauffage, Chauffage + Réservoir, Réservoir seul, Mode silencieux, Chauffage forcé
Chauffage de secours	Intégré, capacité sélectionnable (3 kW / 6 kW / 9 kW)
Réservoir d'eau chaude	Compatible réservoir Panasonic (optionnel)
Programmation	Minuterie hebdomadaire avec jusqu'à 6 programmes par jour
Fonctions spéciales	Stérilisation, priorité solaire, priorité chauffage, prévention du gel, contrôle thermostatique externe
Affichage	Panneau de commande avec écran et touches
Entretien régulier	Nettoyage annuel du filtre externe par un professionnel
Nettoyage	Chiffon doux et sec ; ne pas utiliser d'eau, benzène, diluant ou poudre à récurer
Sécurité	Disjoncteur de courant résiduel (RCCB) intégré, protection antigel, arrêt de protection

FOIRE AUX QUESTIONS - WH-SXF12D6E51 PANASONIC

Comment régler la minuterie hebdomadaire ?

Appuyez sur la touche TIMER, puis sélectionnez le jour avec les touches ▲/▼. Confirmez avec SELECT. Réglez l'heure de démarrage ou d'arrêt avec OFF/ON et les touches ▲/▼. Validez avec SET. Jusqu'à 6 programmes par jour.

Que faire si un code d'erreur apparaît sur l'écran ?

Notez le code d'erreur et éteignez l'unité. Contactez votre revendeur agréé pour la réparation. La minuterie est automatiquement annulée en cas d'erreur.

Pourquoi l'unité ne chauffe-t-elle pas efficacement ?

Vérifiez que la température de consigne est correcte, que les vannes du panneau chauffant sont ouvertes, et que les entrées/sorties d'air de l'unité extérieure ne sont pas obstruées. Par temps très froid, la capacité peut diminuer.

Puis-je utiliser un réservoir d'eau d'une autre marque que Panasonic ?

Non, Panasonic ne garantit pas le bon fonctionnement ni la fiabilité du système avec un réservoir d'une autre marque. Utilisez exclusivement un réservoir Panasonic.

Comment activer la fonction de stérilisation ?

Dans le mode de réglage spécial (appuyez 5 secondes sur SET + CHECK), naviguez jusqu'au paramètre 11 (Str Fun) et réglez sur OUI. Vous pouvez ensuite définir le jour, l'heure et la température (40°C à 75°C) dans les paramètres 12 à 14.

Qu'est-ce que le mode chauffage forcé ?

En cas de panne de la pompe à chaleur, le chauffage de secours peut être activé manuellement en appuyant sur FORCE. L'unité chauffera alors l'eau avec la résistance de secours. Appuyez sur OFF/ON pour arrêter ce mode.

Pourquoi l'unité extérieure émet-elle de la vapeur ou de l'eau ?

C'est normal : lors du fonctionnement en chauffage, de l'eau se condense ou s'évapore dans les tuyaux. En mode dégivrage, de la vapeur peut être émise par l'échangeur thermique.

Comment réinitialiser le système après une erreur ?

Pour effacer une erreur, appuyez sur la touche RESET (touche 10 du panneau de commande). Si l'erreur persiste, contactez un revendeur agréé.

Quelle maintenance dois-je effectuer régulièrement ?

Nettoyez le filtre externe au moins une fois par an (par un professionnel). Vérifiez que les évents d'admission et de sortie d'air de l'unité extérieure sont dégagés. En hiver, retirez la neige autour de l'unité extérieure.

Comment régler la température de sortie d'eau ?

Appuyez sur SET pendant 5 secondes pour entrer en mode de réglage système. Utilisez ▲/▼ pour sélectionner le paramètre (par ex. H20 La ou H20 H), puis appuyez sur SELECT. Réglez la température entre 25°C et 55°C avec ▲/▼ et validez avec SET.

MODE D'EMPLOI WH-SXF12D6E51 PANASONIC

Avant d'utiliser l'appareil, lisez ce mode d'emploi dans son intégrality et conservez-le pour toute reference ultérieure. Avant de faire fonctionner l'unité, assurez-vous que l'installation a été correctement réalisée par un revendeur agreé et dans le strict respect des consignes d'installation fournies.

ESPANOL

18~25

Nous vous remercions d'avoir porté votrechioix sur un produit Panasonic

TABLE DES MATIERES

CONSIGNES DE SECURITÉ

10~11

PANNEAU DE COMMANDE

12~15

UNITE INTÉRIEURE

16

DéPANNAGE

17

INFORMATIONS

74~76

REMARQUE

Les illustrations de ce mode d'emploi sont fournies à titre d'example unquivalent et peuvent partager des différences par rapport à l'appareil proprement dit. Celui-ci peut être modifie sans préavis a des fins d'amélioration.

CONDITION D'UTILISATION

Température de sortie d'eau (°C)		Unité intérieure
CHAUFFAGE	Max.	55
	Min.	25

Température ambiente (°C)		Unité extérieur
CHAUFFAGE	Max.	35
	Min.	-20

ATTENTION: Si la température extérieure sort de la plage de températures ci-dessus, la capacité thermique chutera de façon importante et il se peut que l'unité extérieure s'arrête pour le contrôle de protection. La PAC redémarrera automatiquement après une courte durée, quand la température extérieure sera à nouveau comprise dans la plage limite de fonctionnement.

CONSIGNES DE SECURITÉ

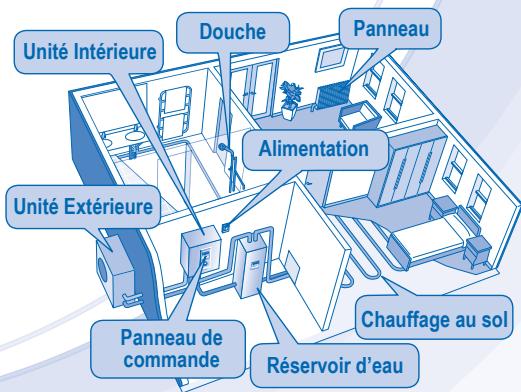

• La pompe à chaleur air-eau de Panasonic est un système split composé d'une unité interieure et d'une unité extérieure. Ce système est congu pour être combiné avec un réservoir Panasonic. Si un réservoir d'une autre marque que Panasonic est utilisé avec le système de pompè à chaleur air-eau, Panasonic ne peut garantir ni le bon fonctionnement ni la fiabilité du système.
• Ce manuel décrit comment utiliser le système de pompé à chaleur entre les unités interieure et extérieure seulement.
  Pour le fonctionnement d'autres systèmes tels que le réserve d'eau, le radiateur, le contrôleur thermique externe et le chauffage au sol, referez-vous aux modes d'emploi de leurs fabricants respectifs.

Pour éviter des blessures corporelles sur vous-même et sur les autres ou des dégats matériels, respectez les instructions ci-dessous. Tout dysfonnement d'au non-respect des instructions peut occasionner des nuisances ou des dégats dont la gravité est classée comme décrit ci-après:

AVERTISSEMENT

Ce symbole signale la presence d'un danger pouvant provoquer des blessures graves ou mortelles.

ATTENTION

Ce symbole signale la présence d'un danger pouvant provoquer des blessures corporelles ou des dégats matériels.

Les instructions à respecter sont classées d'après les symboles suivants:

Ce symbole désigne une action INTERDITE.

Ces symboles designent des actions OBLIGATOIREs.

AVERTISSEMENT

UNITE INTÉRIEURE ET UNITE EXTERIEURE

Cet apparéil n'est pas conscience pour être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales diminuées, ou manquant d'expérience ou de connaissances, sauf si une personne responsable de leur sécurité leur a expliqué le fonctionnement de l' apparéil et les garde sous surveillance. Les enfants doivent être supervisés afin qu'ils ne jouent pas avec l' apparéil.

Veuiliez consulter un revendeur agreé ou un spécialiste pour le nettoyage des pieces internes et pour la réparation, l'installation, le retrait et la réinstallation de l'unité. Une installation et une manipulation incorpèctes pourrait occasionner des fuites, un choc électricou un incendie.

Validez auprès du revendeur agreé ou du spécialiste l'usage du type de réfrigerant spécifique. L'utilisation d'un réfrigerant autre que le type spécifique peut endommager le produit ou provoquer des explosions, des brûlures, etc.

N'installez pas l'appareil dans une atmophère potentiellement explosive ou inflammable. Sinon, il y a un risque d'incendie.

Ne jamais insérer vos doigns ou des objets dans les unités extérieure ou interieure, les parties tournantes peuvent causeer des blessures.

Ne touche pas l'unité extérieure au cours d'un orage, cela pourrait provoquer un chic électrique.

! AVERTISSEMENT
UNITE INTÉRIEURE ET UNITE EXTÉRIEURE
	Ne vous asseyez pas et ne montez pas sur l'unité, vous risque de tomber accidentellement.
	N'installez pas l'unité intéérieure à l'extérieur. Elle est uniquement conçue pour une installation en intéieur.
ALIMENTATION
	N'utilisez pas de cordon modifié, de raccords, de ballonge ou de cordon non spécifique afin d'éviter une surchauffe et un incendie.
	Pour éviter une surchauffe, un incendie ou un choc électricte: • Ne partagez pas la prise d'alimentation avec un autre appeareil. • N'utilisez pas l'unité avec des mains mouillées. • Ne pas plier excessivement la fiche électricte.
	Si le cordon d'alimentation est endommagé, il doit être remplaced par le fabriquant, par un de ses techniciens ou par une personne qui possède des qualifications équivalentes à d'éviter tout risque.
	Cette unité est équipée d'un disjoncteur de courant résiduel (RCCB). Il est fortement conseilé de faire contrôler le fonctionnement du RCCB après l'installation et périodiquement après l'entretien ou la maintenance par un revendeur agrée afin de garantir son bon fonctionnement. Sinon, il y a risque de chic électricque ou d'incendie en cas de dysfonctionnement.
	Il est fortement conseilé d'installer un dispositif à courant résiduel (DCR) sur le site afin d'éviter un choc électricque ou un incendie.
	Cesser d'utiliser le produit lorsqu'une anomalie ou défaillance qualconque se produit et débrancher la fiche d'alimentation oumetre hors tension l'interrupteur et le disjoncteur. (Risque de fumée / feu / chic électricque) Exemples d'anomalie ou défaillance • L'RCCB s'arrête de lui-même. • Une oedre de brûlé, un bruit anormal, ou des vibrations sonores sont observés durant le fonctionnement de l'unité. • L'eau chaude continue à sortir de l'unité. Contacter immidiatement votre revendeur local pour l'entretien / réparation.
	Il est conseilé de porter des gants pendant la maintenance ou l'entretien afin d'éviter tout risque.
	Cet équipement doit être raccordé à la terre afin d'éviter un choc électricque ou un incendie.
	Prévenez les chocs électriques coupant l'alimentation: - Avant le nettoyage ou l'entretien. - En cas de non-utilisation prolongée.
	Cet apparéil convient à de multiples usages. Tous les circuits d'alimentation électricque doivent être coupés avant toute intervention sur les bornes de l'unité intéérière, afin d'éviter tout choc électricque, brûlle ou blessure mortelle.

ATTENTION
UNITE INTÉRIEURE ET UNITÉ EXTÉRIEURE
	Ne nettoyez pas l'unité intérieure avec de l'eau, du benzène, du solvant ou de la poudre à récurer.
	N'installé pas l'unité à proximité d'un équipement combustible ou dans une salle de bains. Sinon, il y a risque de chic électrique ou d'accidie.
	Ne touche pas le tuyau d'évacuation d'eau de l'unité intérieure pendant le fonctionnement.
	Ne posez rien sur ou sous l'unité.
	Ne touche pas l'ailette pointue d'aluminium, les parties pointues peuvent causeur des dommages.
	Ne pas utiliser le système lors de la stérisilisation pour éviter une surchauffe ou brûlle pendant la douche.
	Assurez-vous que le tuyau de vidange est correctement raccordé. Sinon, une fuite peut se produire.
	Après une longue période d'utilisation, assurez-vous que le support d'installation n'est pas détiroyé afin d'éviter une chute de l'unité.
	Les réglages du champ de la fonction de stérisilisation doivent être configurés par le revendeur agrée conformément aux lois et règlementations locales.
PANNEAU DE COMMANDE
	Ne laisssez pas le panneau de commandeprehende l'humidité. Sinon, il y a risque de chic électrique ou d'accidie.
	N'appuyez pas sur les touches du panneau de commande à l'aide d'objets durs et pointus. Vous pourriez endommager l'unité.
	Ne nettoyez pas le panneau de commande avec de l'eau, du benzène, du diluant ou de la poudre à récurer.
	N'inspectez pas et n'entretenez pas le panneau de commande vous-même. Consultez un revendeur agréé. Sinon, vous pourriez vous blesser en cas de mauvaise manipulation.

PANNEAU DE COMMANDE

• Il est possible que certaines fonctions décrites dans ce manuel ne soient pas applicables à cette unité.
• Consultez votre revendeur agreé le plus proche pour en savoir plus.
• En fonctionnement normal, les touches RESET FORCE et SERVICE sont inactives.

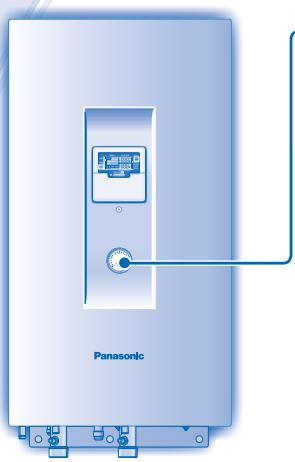

Ouvre le couvercle pour acceder aux touches de selection.

AFFICHEUR DU PANNEAU DE COMMANDE

a Voyant de MARCHE/ARRET du mode chauffage
b Voyant de mode Réservoir
C Voyant de mode Silence
d Voyant Activé/Désactivé du chauffage de secours
e Voyant de MARCHE/ARRET de la demande de chauffage forcé
f Panneau connecté du contrôleur thermo externe
9 DEL de fonctionnement
h Affichage solaire
Voyant Attention (température du réservoir supérieure à 60^ )

TOUCHES DU PANNEAU DE COMMANDE

1 Touche de marche/arret (OFF/ON)
2 Touche de mode de fonctionnement
3 Touche de fonctionnement silencieux
4 Touche activant le chauffage de secours de l'unité interieure
5 Touches de mode de réglage du système

PREPARATION DU PANNEAU DE COMMANDE

Réglage du jour et de l'heure

CLOCK

1. Appuyez sur
2. Appuyez sur ou pour régler le jour.
   SET
3. Appuyez sur pour confirmer.
4. Répêtez les étapes 2 et 3 pour régler l'heure.

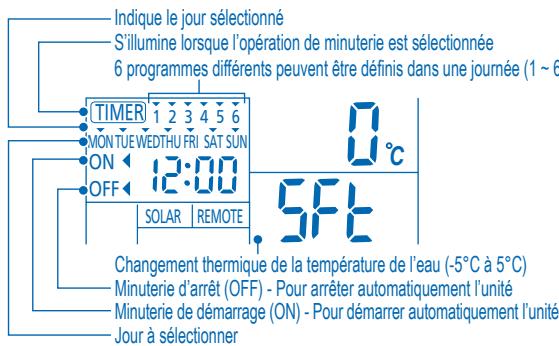

Affichage du réglage Horloge/Minuterie
k Affichage de la temperture ambiente exterieure
① Affichage de la température de sortie d'eau
m Voyant (MARCHE/ARRET) du chauffage de secours en cours
n Voyant (MARCHE/ARRET) du chauffage d'appoint en cours
O Voyant MARCHE/ARRÉT du mode Dégivrage système
P Voyant de MARCHE/ARRET du mode de réglage du système
Voyant de MARCHE/ARRET du mode de contrôle de l'état du système
Voyant MARCHÉ/ARRÊT du mode Entretien système

6 Touche de groupe de réglage de la minuterie
7 Touche de mode de chauffage forcé
8 Touche du mode Entretien système
9 Touches de mode de contrôle de I'etat du systeme
10 Touche de réinitialisation d'erreur

Remarques:

Le jour et l'heure doivent etre regles:
- Au premier démarrage de l'unité.
- Au redémarrage de l'unité après une longue période d'arrêt.
- L'heure régée sera l'heure standard pour toutes les opérations de la minuterie.

CONFIGURATION DES FONCTIONS SPECIALES

• Àprous l'installation initiale, vous pouvez ajuster les réglages manuellement. Le réglage initial reste actif jusqu'à sa modification par l'utilitaire.
  Le panneau de contrôle peut ete utilise pour plusieurs installations. Il est possible que certaines fonctions ne soient pas applicables a touve unite.
  Assurez-vous que levoyant LED de fonctionnement est eteint (OFF) avant derealiserlereglage.

1. Appuyez simultanément sur SET CHECK pendant 5 secondes pour entrer en mode de réglage spécial. Levoyant « RÉGLAGE » et « ÉTAT » est ACTIVÉ.

2. Appuyez sur ou pour naviguer entre les fonctions.

3. Appuyez sur SELECT

4. Appuyez sur ou pour activer la fonction OUI ou désactiver la fonction NON ou définir d'autres options.

5. Appuyez sur SET pour confirmer.

Réglage	Afficheur du panneau decommande	Description
1	ro oui con	Contrôleur thermique extreme (OUI / NON)Pour définir une connexion avec le contrôleur thermique extreme.
2	HEATER CAP	Sélection de la capacité du chauffage de secours interieur (3 kW / 6 kW / 9 kW)Pour réduire la puissance du chauffage à tout moment. Les options varient en fonction du modele.
3	Ant Fré	Fonction de prévention du gel du circuit d'eau (OUI / NON)Pour activer ou désactiver la fonction de prévention du gel du circuit d'eau lorsque l'unité est en ARRÊT.
4	TANK con	Connexion du réservoir (OUI / NON)Pour définiir une connexion avec le réservoir.Remarque : Si « Connexion réservoir » est régèle sur « NON », les réglages 5 à 14 sont ignorés.
5	SOLAR Puy	Priorité solaire (OUI / NON)Pour désigner l'utilisation du solaire pour chauffer le réservoir d'eau.
6	HEAT Puy	Priorité chauffage (OUI / NON)Pour désigner le chauffage de la piece comme priorité en mode HEAT (CHAUFFAGE) + TANK (RESERVOIR).Remarque : Si « Priorité chauffage » est régèle sur « OUI », les réglages 7 et 8 sont ignorés.
7	HEAT inte	Réglage de l'intervalle de fonctionnement du chauffagePour régler le minuteur pour le mode Chauffage pendant le mode HEAT (CHAUFFAGE) + TANK (RESERVOIR) (0,5 heures à 10 heures).
8	TANK inte	Réglage de l'intervalle de chauffe du réservoirPour régler le minuteur du réservoir en mode CHAUFFAGE + RÉSEROVIR (5 minutes ~ 1 heures 35 minutes).
9	BOOSTER htr	Fonction Chauffage d'appoint (OUI / NON)Pour activer ou désactiver la fonction de chauffage d'appoint.Remarque : si la « fonction Chauffage d'appoint » est réglée sur « NON », le réglage 10 est ignoré.
10	BOOSTER d'hy	Réglage de l'heure de retard du chauffage de démarragePour régler le minuteur de retard pour le chauffage d'appoint sur ON (MARCHE) si la température du réservoir d'eau n'est pas atteinte (20 minutes à 1 heures 35 minutes).

• Ne pas utiliser le système lors de la stérisisation pour éviter une surchauffe ou brûlle pendant la douche.
• Les régles du champ de la fonction de sterilisation doivent être configurés par le revendeur agréé conformément aux lois et réglementations locales.

11	Str	Fun	Stérisisation (OUI / NON) Pour régler la stérisération, si nécessaire. Remarque: Si « Stérisération » est régle sur « NON», les régles 12 à 14 sont ignorés.
12	Str		Définition du jour et de l'heure de la stérisération Pour régler le minuteur pour la stérisération (seulement une fois par semaine, fonctionnera même en état de voirie).
13	Str	boi	Réglage de la température de stérisération Pour régler la température pour la fonction de stérisération (40°C ~ 75°C).
			Temps continu de stérisération
14	Str	aPr	Pour régler le minuteur de façon à dévelopir la température de chauffage afin de terminer la fonction de stérisération (5 minutes ~ 1 heures).

OFF/ON ①

POUR METTRE L'APPAREIL SOUS / HORS TENSION

• Lorsque l'unité est en marche (ON), le voyant LED de fonctionnement est éclairé et les températures réelles de sortie d'eau et d'air extérieur apparaissent sur l'afficheur du panneau de commande.

POUR SELECTIONNER UN MODE DE FONCTIONNEMENT

- MODE CHAUFFAGE

• Pour ACTIVER ou DESACTIVER le mode de chauffage de panneau / au sol.
• Dans ce mode, l'unité extérieure fournit la capacité de chauffage à l'unité intérieure.

- MODE CHAUFFAGE + RÉSERVOIR

• Dans ce mode, l'unité extérieur fournit la capacité de chauffage au réserveur sanitaire et à l'unité interieure.
• Cette opération n'est pas utilisée si le réserve d'eau sanitaire n'est pas installé.

MODE RÉSERVOIR

• Pour ACTIVER ou DÉSACTIVER le fonctionnement du réserve sanitaire.
• Dans ce mode, l'unité extérieure fournit la capacité de chauffage au réserveur sanitaire.

POUR UN ENVIRONNEMENT SILENCIEUX

• Cette opération réduit le bruit de l'unité extérieure. Dans cette condition, cela peut provoquer une baisse de la capacité de chauffage.

POUR ACTIVE LE CHAUFFAGE DE SECOURS

• Le chauffage de secours foumit une capacité de chauffage supplémentaire en cas de température extérieure très bassé et ne peut être utilisé que lorsque l'unité interieure est en mode chauffage quand il a été activé après avoir poussa cette touche.
  Le chauffage de secours est automatiquement ACTIVE lorsque les conditions de réglage sont remplies.
  Pour désactiver manuellement l'opération de chauffage, appuyez a nouveau sur la touche correspondante.

STATUS

MODE DE CONTROLE DE L'ETAT DU SYSTEME

1. Appuyez sur CHECK pendant 5 secondes pour entrer en mode de statut (STATUS).
2. Appuyez sur ou pour vérifier la température de l'eau d'entrée, la température du réservoir, la fréquence de fonctionnement du compresseur ou l'histoire d'erreurs.

• Appuyez sur pour sortir du mode de STATUS.
• Une fois le mode de statut (STATUS) activé, levoyant « STATUS » s'allume.
• Le mode de statut (STATUS) ne peut pas etre activé lorsquelcvoyant « SETTING » est allumé.

FONCTIONNEMENT AVANCE

• Il est viviment recommandé de contacter le revendeur agrée le plus proche pour changer la plage de température de l'eau.
• Il est possible d'utiliser le panneau de commande pour regler la plage de température de sortie d'eau et de température d'air extérieur.

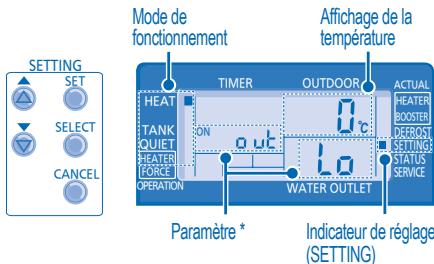

MODE DE RÉGLAGE DU SYSTÉME

1. Appuyez sur SET pendant 5 secondes pour entrer en mode de réglage « SETTING ». Le voyant « SETTING » s'allume.
2. Appuyez sur ou sur pour désir un paramètre.
3. Avec avoir selectionné le paramètre désiré, appuyez sur pour entré le paramètre.
4. Appuyez sur ou sur pour définiir la température désirée.
5. Appuyez à nouveau sur SET pour confirmer le réglage.
6. Régétez les étapes 2 à 5 pour définir les autres paramètres.

Mode de fonctionnement Parametre* Description

HEAT	aʊt lɑ	Température régée ambiente extérieure basse (-15°C ~ 15°C).
HEAT	aʊt H	Température régée ambiente extérieure haute (-15°C ~ 15°C).
HEAT	H 20 Lɑ	Température de sortie d'eau définie pour une température de l'air extérieur basse (25°C ~ 55°C).
HEAT	H 20 H	Température de sortie d'eau définie pour une température de l'air extérieur elevée (25°C ~ 55°C).
TEMPERATURE DE L'EAU
HEAT	OFF	Température définie pour l'arrêt (OFF) de l'opération de chauffage (5°C ~ 35°C).
HEATER	aʊt ON	Température de l'air extérieur définie pour le démarrage (ON) de l'opération de chauffage (-15°C ~ 20°C).
TANK	SET	Température du réservoir sanitaire définie (40°C ~ 75°C).

RéGLAGE DU RELAIS THERMIQUE DE LA TEMPERATURE DE L'EAU

1. Appuyez sur SET dans les 5 secondes.

2. Répérez les étapes 3 à 5 pour régler la température de reliais souhaïée (-5^ 5^) .

Remarques:

• Appuyez sur ou attendez 30 secondes pour quitter le mode de réglage « SETTING »
• La température de réglage est mémorée dans le système sur confirmation.
• Le mode « SETTING » ne peut pas être activé lorsque les voyants « SERVICE » et « STATUS » sont allumés.

Fonction
Entrer en mode de miniterie
Régler le jour et l'heure

Étape

APPuyez sur TIMER

1. Appuyez sur ou pour selectionner le jour de votrechoix.
2. Appuyez sur pour confirmer. SELECT
3. « 1 » clignotera, appuyez sur pour régler le programme 1.
4. Appuyez sur OFF/ON pour sélectionner la minuterie de DEMARRAGE ou d'ARRET.
5. Appuyez sur ou pour selectionner l'heure de votrechoix. MODEQUIETHEATER Voupezregler, et la tempereut de changement souhaitee a l'aide du minuteur.
6. Appuyez sur pour confirmer le programme 1. Le jour sélectionné sera mis en évidence avec .
7. Àpres 2 secondes, l'affichage se déplacera au programme suivant.
8. Régétez les étapes 4 à 7 pour régler les programmes 2 à 6.
   • Au cours de la configuration de la minuterie, si aucune touche n'est pressée dans les 30 secondes ou si la touche est pressé, le réglage à ce moment-là, est confirmé et la configuration de la minuterie est terminée.

Ajouter/modifier une minuterie

Désactiver la minuterie

Activier la minuterie

Vérifier la minuterie

Annuler la minuterie

Répétez les étapes ci-dessus.

APPuyez sur TIMER , puis appuyez sur CANCEL
TIMER Appuyez sur , puis appuyez sur SET

1. Appuyez sur TIMER
2. Appuyez sur ou jusqu'à ce que votre jour souhaïte s'affiche, appuyez sur SELECT pour confirmer cette seLECTION.

3. Appuyez sur ou pour vérifier les programmes régles.

4. Appuyez sur TIMER

5. Appuyez sur ou jusqu'à ce que votre jour souhaïte s'affiche, appuyez sur SELECT pour confirmer cette seLECTION.

6. Appuyez sur SELECT

7. Appuyez sur ou jusqu'à ce que votre programme souhaïté s'affiche.
8. Appuyez sur CANCEL pour annuler le programme.

Remarques:

• Vous pouvez régler la minuterie pour chaque jour de la période (du lundi au dimanche), avec 6 programmes par jour.
  Lorsque l'appareil est allumé par la minuterie (TIMER), il utilisera la température déjà régée pour contrôler la température de la sortie d'eau.
• Le même programme de minuterie ne peut pas été régé dans la même journée.
• Vous pouvez également sélectionner des groupes de jours avec le même réglage de minutesie.

• Favorise les économies d'énergie en vous permettant de régler jusqu'à 6 programmes tous les jours.

• Coupe l'alimentation avant le nettoyage.

CONSIGNES POUR LE NETTOYAGE

N'utilisez pas de benzène, de diluant ou de poudre à recurer.
- Utilisé uniquement du savon (≈ pH7) ou un détergent menager neutre.
- N'utilise pas de l'eau dont la température est supérieure à 40^ .

CONSEIL

• Pour garantir une performance optimale de l'unité, un nettoyage d'entretien doit être effectué à intervalles réguliers. Veuiliez consulter un revendeur/agré.

JAUGE DE PRESSION D'EAU

• Ne faites pas subir de pression ou de coups au couvercle en verre avec des objets durs et pointus. Cela pourrait endommager l'unité.

Assurez-vous que la pression de l'eau est située entre 0,05 et 0,3 MPa (0,1 MPa = 1 bar).

• Si la pression de l'eau sort de la plage ci-dessus, veuillez consulter votre revendeur agreé.

UNITE ET PANNEAU DE COMMANDE INTÉRIEURS

N'éclaboussez pas d'eau directement.
- Essuyez délicatement l'unité avec un chiffon doux et sec.

FILTRE EXTERNE

• Nettoyez le filtré externe au moins une fois par an. Ne pas le faire pourrait résultat en un colmatage du filtré et par conséquence une panne du système. Veuillez consulter un revende/agréé.

UNITE EXTERIEURE

• N'obtruez pas les évents d'admission et de sortie d'air sous peine de provoquer une baise des performances ou une panne. Retirez les obstacles pour garantir la ventilation.
• En hiver, nettoyez et retirez la neige à proximé de l'unité extérieure de façon à ce qu'elle n'obstrue pas les évents d'admission et de sortie d'air.

INSPECTION

• Afin de garantir une performance optime de l'appareil, des inspections saissonnieres de l'appareil, du filtré externe et du câblage sur site doivent être effectuées à intervalles réguliers. Cet entretien doit être effectué par le revendeur agréé.
• Dégagez toute obstruction des évents d'admission et de sortie d'air de l'unité extérieure.

PREPARATION EN CAS D'INUTILISATION PROLONGÉE

• Déconnectez la source d'alimentation.

PIECES NON SUSCEPTIBLES D'ETRE REPAREES PAR VOS SOINS

DéBRANCHÉZ L'ALIMENTATION ÉLECTRIQUE et contactez le revendeur autorisé dans les conditions suivantes:

• Bruits anormaux pendant la mise en service.
• Pénetration d'eau/corps étrangers à l'intérieur du panneau de commande.
  Fuite d'eau de l'unité interieure.
• Désactivation fréquence du disjoncteur.
• Le cordon d'alimentation est inhabituellement chaud.

Les hénomènes suivants ne correspondent pas à un dysfonctionnement.

PHÉNOMÈNE	CAUSE
Bruit d'écoulement pendant le fonctionnement.	• Fluide frigorégène à l'intérieur de l'appareil.
Le fonctionnement ralentit quelques minutes après avoir remis en marche l'appareil.	• Le ralentissement est une protection du compresseur de l'appareil.
L'unité extérieur dégage de la vapeur ou de l'eau.	• De l'eau se condense ou s'évapore dans les tuyaux.
En mode de chauffage, l'unité extérieur émet de la vapeur.	• Cela est dû à l'opération de dégivrage sur l'échangeur thermique.
L'unité extérieur ne fonctionne pas.	• Lorsque la température extérieur sort de la plage des conditions de fonctionnement, le système de pompè à chaleur entre en contrôle de protection.
Le système de la pompè à chaleur air à eau s'éteint.	• Le système de la pompè à chaleur bascule en mode de contrôle de protection. Le compresseur s'arrête lorsque la température d'entrée de l'eau est inférieure à 18°C; l'alimentation électrique du chauffage de secours s'allume lorsque la température d'entrée de l'eau est inférieure à 23°C.
Le système a du mal à chauffer.	• Si le chauffage fourni par l'intérieur est doubled'un chauffage au sol ou d'un radiateur, il se peut que la température de l'eau chaudiée baisse et affaillisse l'action calorifique du chauffage au sol ou du radiateur. • Lorsque la température extérieur est faible, il peut être difficile de chauffer. • Vérifier qu'aucun bloc de neige n'obstrue l'évacuation ou l'admission de l'unité extérieur. • Si la température de sortie d'eau est faible, it peut être difficile d'obtenir de la chaleur.
Le système ne peut pas chauffer instantanément.	• De par la nature du système de pompè à chaleur, la chauffe de l'eau peut prendre un certain temps si l'unité est démarrée à froid.
Le chauffage de secours s'allume automatiquement lorsqu'il n'est pas activé.	• La mise sous tension du chauffage de secours est une protection de l'échangeur thermique de l'unité intérieure.
L'opération démarre automatiquement même si le minuteur n'est pas sur ON (MARCHE).	• Le minuteur de stérisisation a été régle.

Vérifiez les éléments suivants avant de faire appel au service de maintenance.

PHÉNOMÈNE	VÉRIFICATION
La fonction chauffage ne fonctionne pas efficacement.	• Réglez la température correctement. • Vérifiez que la vanne du panneau chauffant est fermée. • Dégagez toute obstruction des évets d'admission et de sortie d'air de l'unité extérieure.
L'appareil fait du bruit lorsqu'il fonctionne.	• Vérifiez si l'unité n'a pas été installée en inclinaison ou si le capot n'est pas mal fermé.
L'appareil ne fonctionne pas.	• Vérifiez si le coupe-circuit est déclenché.
La DEL de fonctionnement n'est pas allumée ou l'écran du panneau de commande est vide.	• Il se peut que l'alimentation soit coupée ou qu'il y ait une panne de courant.

La DEL de fonctionnement clignote et un code d'erreur apparait sur l'écran du panneau de commande.

• Éteignez l'unité et indiquez le code d'erreur au revendeur agréé.
• L'opération de minuterie est annulée lorsque le code d'erreur apparait.

Touché de mode de chauffageforcé

FORCE

• En cas de panne du système de pompé à chaleur air-eau, le chiffage de secours peut être utilisé pour chauffer l'eau de chauffage. Appuyez sur FORCE pour enclencher le chiffage de secours.

• Appuyez sur OFF/ON pour arrêter l'opération de chauffageforcé.

• En mode de chauffage force, toutes les opérations ne sont pas autorisées.

Prima , depuis prima

Prima TIMER, depuis prima SET.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des apparils usages

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et apparciels électriques et électroniques usagés doivent être séparés des ordures menagères.

Afin de permettre le traitement, la valorisation et le recyclage adequats des piles et des apparreils usages, veuillez les porter a l'un des points de collecte prevus, conformement à la législation nationale en vigueur ainsi qu aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et apparèils usages conformément à la réglementation en vigueur, vous contribèz à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellément nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et apparèels usages, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union europeenne

Si vous souhaitez vous defaire de pieces d'équipment électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européen]

Ce pictogramme n'est valide qu'a l'intérieur de l'Union Européenne. Pour connaître la méthode applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de leur distributeur.
