WH-SXF12D6E51 - Bomba de calor PANASONIC - Manual de uso y guía de instrucciones gratis

Título	Valor / Descripción
Tipo de producto	Bomba de calor aire/agua
Características técnicas principales	Modelo WH-SXF12D6E51, tecnología Inverter, alta eficiencia energética
Alimentación eléctrica	Monofásico, 230 V
Dimensiones aproximadas	Anchura: 800 mm, Altura: 600 mm, Profundidad: 300 mm
Peso	Alrededor de 50 kg
Compatibilidades	Compatible con sistemas de calefacción central y calentadores de agua
Tipo de refrigerante	R32
Potencia de calefacción	12 kW
Funciones principales	Calefacción, refrigeración, producción de agua caliente sanitaria
Mantenimiento y limpieza	Verificación anual recomendada, limpieza de filtros
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto asegurada por el fabricante
Seguridad	Protección contra sobrecargas, cumplimiento de las normas de seguridad vigentes
Información general útil	Garantía de 5 años, rendimiento optimizado para climas templados

Preguntas frecuentes - WH-SXF12D6E51 PANASONIC

¿Cómo ajustar la temperatura de mi Panasonic WH-SXF12D6E51?

Para ajustar la temperatura, utiliza el control remoto proporcionado y presiona los botones de temperatura hasta alcanzar el nivel deseado. Asegúrate de que el aparato esté en modo calefacción o refrigeración según tus necesidades.

¿Qué hacer si el aparato no enciende?

Verifica que el aparato esté correctamente enchufado a una toma de corriente funcional. Asegúrate también de que el interruptor automático no se haya disparado. Si el problema persiste, contacta al servicio al cliente.

¿Cómo limpiar el filtro de la unidad?

Para limpiar el filtro, retíralo de la unidad y enjuágalo con agua tibia para eliminar el polvo y la suciedad. Déjalo secar completamente antes de volver a colocarlo.

El aparato emite un ruido extraño, ¿qué hacer?

Un ruido extraño puede indicar un problema. Verifica si el aparato está nivelado y si nada obstruye el ventilador. Si el ruido persiste, se recomienda llamar a un técnico calificado.

¿Cuál es la vida útil del Panasonic WH-SXF12D6E51?

Con un mantenimiento regular, la vida útil del aparato puede alcanzar hasta 15 a 20 años. Asegúrate de seguir las recomendaciones de mantenimiento para maximizar su longevidad.

¿Cómo reiniciar el aparato?

Para reiniciar el aparato, desconéctalo durante aproximadamente 5 minutos y luego vuelve a enchufarlo. Esto debería reiniciar la configuración del aparato.

¿El aparato consume mucha energía?

El Panasonic WH-SXF12D6E51 está diseñado para ser eficiente en energía. Verifica la etiqueta energética para ver la clase de eficiencia y considera usar los modos económicos para reducir el consumo.

¿Cómo saber si el refrigerante necesita ser recargado?

Si notas una disminución significativa en el rendimiento de refrigeración o calefacción, esto puede indicar que el refrigerante necesita ser recargado. Contacta a un técnico para un diagnóstico.

¿Puedo instalar el aparato yo mismo?

Se recomienda encarecidamente que un profesional calificado instale el aparato para garantizar una instalación correcta y segura.

MANUAL DE USUARIO WH-SXF12D6E51 PANASONIC

Antes de utiliser launda, sirvase leer atentamente estas instruetiones de functiunamento y conservas como futuro elemento de consulta.

Antes de operar la unidad asegürese de que la instalación haya sido realizada correctamente por un instalador autorizado, sugiuendo de forma correcta y precise las instrucciones de instalación dadas.

DEUTSCH

26~33

Gracias por comprar un producto Panasonic

CONTENIDO

PRECAUCIONES DE SEGURIDAD

18~19

PANEL DE CONTROL

20~23

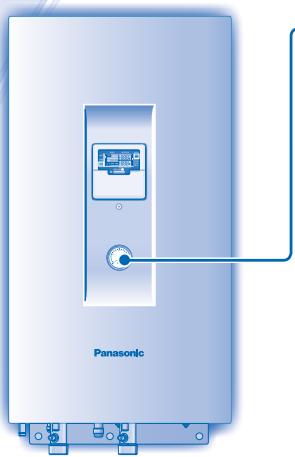

UNIDAD INTERIOR

24

LOCALIZACION DE AVERIAS

25

INFORMACION

74~76

NOTA

Las ilustraciones de este manual sirven únicamente para describir las explicaciones y poder no coincidir exactamente con las del aparato suministrado. Están susjetas a Cambios sin previo avis con el fin de melhorar el producto.

AVISO: Cuando la temperatura exterior está fuera del intervalo de temperatura superior, la calidad del equipo disminuirá significativamente y la unidad exteriorouldraparase como proteccion. La unidad se pondra enfuncionamento automática despuésdeun breve periodode tiempo cuando la temperatura exterior vuelve vuela a los limitedesoftencionado.

PRECAUCIONES DE SEGURIDAD

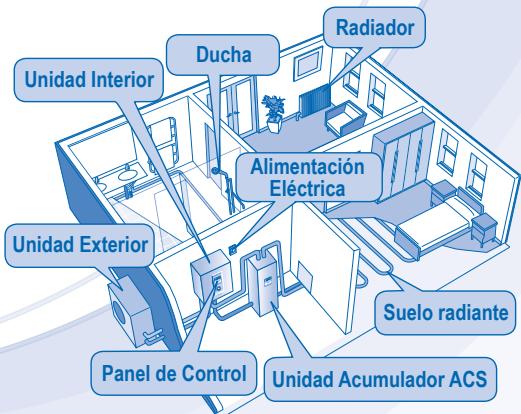

• La bomba de calor de aire a agua de Panasonic es un sistemas dividido que consiste solamente de unaunidad inferior y una exterior. Este sistemas está Diseñado para ser combinado con un accumulator ACS de Panasonic. En caso de que se utilise un accumulator ACS que no sea de Panasonic con el sistemas de la bomba de calor de aire a agua, Panasonic no pueda garantizar el buen funcionaimiento ni la fiabilidad del sistemas.
• Este manual describe como operar el sistema de bomba de calor solamente entre las unidades interior y exterior.
• Para poderarcelas operaciones como la del acumulador ACS, radiador, regulator termostato externo y el Sistema de sueño radiante, consulte los respectivos manuales de configuracion del fabricante.

Para evaporar lesiones personales, lesiones a cerceros, o daños materiales, cumpla lo singular.

El uso Incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasifica con lasindicacionessiguales:

ADVERTENCIA

Esta indicación advierte del posible peligro de muerte o de daños graves.

PRECAUCION

Esta indicación advierte de los posibles daños o desperfectos materiales.

Las instrucciones que deben seguirse estar clasificadas mediante los siguientes SYMBOLOS:

Este"simbolodenotaunaccion que estaproHIBIDA.

Estos symbolos denom tan actiones que son OBLIGATORIAS.

ADVERTENCIA

UNIDAD INTERIOR Y UNIDAD EXTERIOR

Este aparato no debe serutilrado porpersonas (incluyendo niños) con incapacidades mentalaes, sensoriales o fisicas, o falta de experiencia y conocimiento, a menos que hayan recibo formacion o supervision en relation al uso del aparato por una persona responsable por su seguidad. Los niñosdeferieran estar supervisados para asegurar que no jugan con el aparato.

Por favor, consulte a un distribuidor autorizzato o especialista para limpar las partes internas, reparar, instalar, eliminar y reinstalar la Unidad. Una incorrecta Manipulacion e instalacionuedecausarfugas,descargaslectricas o incendios.

Confirmace con el servicios专业技术e autorizzato o el especialista el uso del tipo de refrigerante asignado. Utilizar un refrigerante diferente al tipo asignado可以使 provocar daños en el producto, Explosiones y lesiones, etc.

No instale la unidad en ambientes potencialmente explosivos o inflamables. En caso contrario,oulda provoc accidentes o incendios.

No colocque sus dedos u Others objetivos en la unidad interior o exterior, ya que las partes rotatorias podrian provocarles lesiones.

No toque launidad exterior durante una tormenta, ya que podra recibir una descarga electrica.

ADVERTENCIA

UNIDAD INTERIOR Y UNIDAD EXTERIOR

No se siente o apoye pare sobre launidad, seoulda caer accidentalmente.

No instale launidad interior en exteriores. Está disnada sólo para el uso en interiores.

FUENTE DE ENERGÍA

No utilize un cable modificado, unido con otro, un cable de extensiono o un cable no especificado para evitar sobrecalentamento e incendios.

Para evaporar el sobrecalentamento, incendio o descarga electrónica: • No comparta la misma toma de corriente con otros equipos. • No lo manipule con las manos mojañas. • No doble excessivamente el cable de alimentación.

Para evaporar riesgos, si el cable de alimentación está dañado y es necesario Cambiarlo,DSLdeberha hacerlo el fabricante, unrepresentante del service Tecnico o una personaequalficada.

Estaunidad está equipada con un interruptor por corrente residual (RCCB). Se recomienda verificar elFuncimiento del RCCBdespués de la instalación y periodicallydespués de que el service Tecnico autorizzato realizó reparaciones o elmantimiento para asegurarde que estéfuncionando en buena conditiones. De othermanera, en caso de un fallo, pueden producirsepeligrosas descargas electricas o incendios.

Se recomienda altemplemente instalarro con un dispositivo residual actual (RCD) para evaporardescargas electricas o incendios.

Deje de utilizesel producto cuando hayaQUALquier anomalidad/fallo y desconnecte el cable de corriente oresensitive el interruptor del alimentación. (riesgo de humo/fuego/descarga electrica)Ejemplos de anomalidad • El RCCBse apaga por si mesmo. • Selecibe olor ahumo, ruido anomalolor sonido de vibración cuando launidad está enfuncionamente. • No deja de salir agua caliente de launidad.Contacte imeditamente con su service Tecnico autorizzato local para sumantimiento/reparacion.

Se recomienda usaguanientes durante la reparación o mantinimiento para evaporarriesgos.

Este equipodeferáconectarse atierra para evaporatdescargas electricas o incendios.

Evite descargas electricas desconnectando la alimentación electrónica cuando: - Antes dellimparlormarpararlo. -Largo periodo endesuso.

Este aparato es para multiples usos. Todos los circuitos de alimentación electrónica se deben apagar antes de acceder acualquier terminal en el unidad interior, para evaporaruna descarga electrica, quemadura o lesión fatal.

PRECAUCIÑON
UNIDAD INTERIOR Y UNIDAD EXTERIOR
	No limpie launidad interior con agua, benceno, disolvente o limpiador en polvo.
	No instale launidad cerca de ningún equipo combustible ni en un báño. De lo contrario,ouldacausear una descarga electrónica o incendio.
	No toque la tuberia de descarga de agua en launidad interior durante la operación.
	No coloque nada encima ni debajo de launidad.
	No tocar las partes de aluminioangulosas,;puede causar daños.
	No utilise el sistemas durante la esterilización paraevitar quemarse o que se caliente excessivelymente durante la ducha.
	Asegúrese de que el tubo de drenaje estéconectado correctamente. Si no es asi,se podriancroducir fugas.
	Després de un长大o periodo de uso,asegúresede que la ranura de instalación no se encontrardeteriorada,para evitar que launidad se caiga.
	Los ajustes de campo de funciona de esterilizaciónhan de estar configurados por un distribuidor autorizado de acuerdo con las leyes yregulaciones locales.
PANEL DE CONTROL
	No permit que el panel de control se humedezca.De lo contrario,podrá Causear una descargaeléctrica o incendio.
	No presione los botones del panel de control conobjectos duros y puntiagudos. De lo contrario,podrá Dwarfa lainstitution.
	No lave el panel de control con agua, benceno,disolvente o limpiador en polvo.
	No inspections ni repare el panel de controlusted misso.Consulte con un service técnico autorizzato. De lo contrario,podrá Causear lesionessi se manipula mal.

PANEL DE CONTROL

• Es possible que algunos functions descriñas en este manual no se aplicuen a suupon.
• Consulte a su distribuidor autorizzato más cercano para Obtener información.
• Para el funciona normal, no se uses los botones RESET FORCE SERVICE

Abra la cubierta para selecciones de botones.

VISUALIZACION DEL PANEL DE CONTROL

a Indicador de APAGADO/ENCEDIDO del modo de calefaction
Indicador de modo de tanque
c Indicador de modo silencioso
d Indicador de peteacion de ACTIVADO/DESACTIVADO de la resistencia electrica de apoyo
e Indicador de APAGADO/ENCENDIDO de calefaction forzada
f Pantalla de termocontrolador externo conectado
LED de encendido
h Visualizacion de regulacion solar
i Indicador de precaucion (temperatura agua en tanque superior a 60^)

BOTON DEL PANEL DE CONTROL

1 Boton OFF/ON (apagado/encendidido)
2 Botón del modo de configuración
3 Botón de funciona silencioso
4 Botón de activación de la resistencia electrica de apoyo de launidad interior
5 Botones del modo de configuracion del sistemas

PREPARACION DEL PANEL DE CONTROL

Ajuste de día y hora

1. Pulse

1. Pulse

1. Pulse

para confirmar.

1. Repita los pasos 2 y 3 para configurar la hora actual.

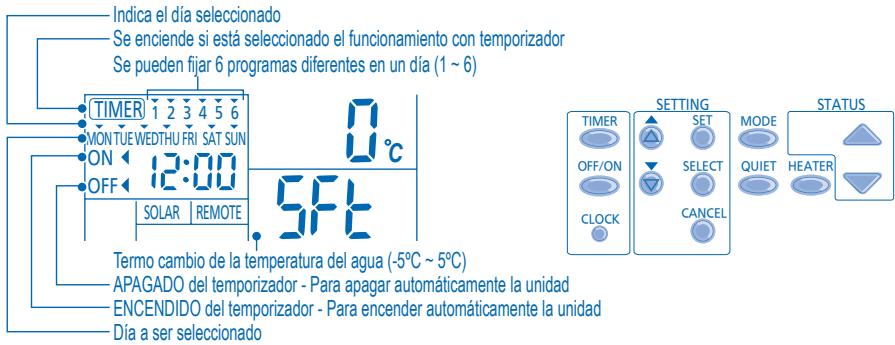

Indicación de ajuste del tempororízador/reloj
Visualizacion de la temperatura ambiente exterior
1 Visualizacion de la temperatura de laitters del agua
m Indicador de peticion actual de (OFF/ON) del calentador de apoyo
n Indicador de refuerzo de calefactor actual de (OFF/ON)
0 Indicador OFF/ON operation de sistemas de descongelacion
Indicador de APAGADO/ENCEDIDO del modo de configuracion del sistemas
q Indicador de APAGADO/ENCEDIDO del modo de verificacion de estado del systema
Indicador OFF/ON modo de service del sistema

6 Tecla de configuración del temporizador
7 Botón de modo de calefaction forzada
8 Botón de modo servicios del sistema
9 Botones del modo para vericar el estado del sistema
10 Botón de reinicio debido a un error

Notas:

• La Fecha y la hora actual se deben hacer cuando:
• Se enciende por primera vez.
• Si ha pasado是多么 tiempo desde que se encendió porULTima vez.
• La hora actual que se fijo sera la hora estandar para todas las operaciones del temporizador.

CONFIGURACION DE LAS FUNCIONES ESPECIALES

• Después de la instalación inicial, pueda ajustar manualmente las configuraciones. Los ajustes iniciales permanecen activos hasta que el usuario lo cambía.
• El panel de control se pueda usar para varias instalaciones. Es posible que的一些 functions no se aplicen a su unidad.
• Asegürese de que el LED de funciona bajo la configuración.

1. Pulse y CHECK simultaneamente durante 5segundos para ingesar al modo de configuracion especial. El indicator "CONFIGURACION" y "ESTADO" está encendido.
2. Pulse o para explorar las functions.
3. Pulse SELECT para entrada en la direccion.
4. Pulse o para habilar Si o deshabilitar NO ALPHA O ESTABLICER Otras OPCIONES.
5. Pulse SET para confirmar.

Ajustar Visualización del panel de control Descripción

1	ro añ	con	Regulación termostato externo (Sí / NO)Para fjjar la connexión del regulación termostato externo.
2	HEATER	CAP	Selección de capacité de calentador de apoyo interior (3kW / 6kW / 9kW)Para reducir la potencia del calefactor cuando no seanecessary. Las options variandependiendo del modelo.
3	Ante,	FrE	Función de prevencion de congelación de sistemas de agua (Sí / NO)Para activar o desactivar la funciona del sistemas de prevencion de congelación de agua cuando launidad está en OFF.
4	TANK	con	Conexión del accumulator ACS (Sí / NO)Para fjjar la funciona del accumulator ACS.Nota: Si selecciónar "Conexión del accumulator" está en "NO", se omite ajustar 5 ~ 14.
5	SOLAR	Pry	Prioridad solar (Sí / NO)Para selecciónar el uso ACS del calentimiento del agua del accumulator ACS.
6	HEAT	Pry	Prioridad de calefaction (Sí / NO)Para selecciónar la calefaction de la sala como prioridad durante el modo HEAT + TANK.Nota: Si selecciónar "Prioridad de calefaction" está en "SI", se omite ajustar 7 ~ 8.
7	HEAT	int	Ajuste de intervalo de operación de calefactionPara establecer el temporizador para el modo de calefaction durante el modo de HEAT+ TANK (0.5 horas ~ 10 horas).
8	TANK	int	Ajuste del intervalo de configuracionmente del service para ACSPara ajustar el temporizador para el accumulator ACS durante el modo CALOR + ACS(5 Minutes ~ 1 hora 35 Minutes).
9	BOOSTER	htr	Función de refuerzo de calefactor (Sí / NO)Para activar o desactivar la funciona del calefactor de refuerzo del Accumulator ACS.Nota: Si selecciónar "Función de refuerzo del calefactor" es "NO", se omite ajustar 10.
10	BOOSTER	dLy	Ajuste del tiempo de retardo de conexión resistencia electrónica del accumulator ACSPara ajustar el temporizador para el calentador de refuerzo a ON si no se alcanza la temperatura del agua en el accumulator ACS (20 minutes ~ 1 hora 35 Minutes).

• No utilise el sistemas durante la esterilización para estar varque o que se caliente excessivamente durante la ducha.
• Los ajustes de campo de funciona de esterilizacion han de estar configurados por un distribuidor autorizzato de acuerdo con las leyes locales y las regulaciones locales.

11	Str	Fun	Esterilización (S/ NO) Para fazer la esterilización, si se requires. Note: Si selecciónar "Esterilización" es "NO", se omite ajustar 12 ~ 14.
12	Str		Ajuste del día y la hora de esterilización Para hacer el temporizador (solo una vez a la semana, funciona aré incluso en estado en眼看ara).
13	Str	bo	Ajuste de la temperatura de esterilización Para fazer la temperatura para la función de esterilización (40°C ~ 75°C).
14	Str	oPr	Tiempo continuo de esterilización Para fazer el temporizador para mantener la temperatura de calentimiento a fin de completar la función de esterilización (5 Minutes ~ 1 hora).

OFF/ON ①

CONECTAR O DESCONECTAR LA UNIDAD

• Cuando launidad está encendada, el LED de configuración seonga y la temperatura real para la calidad de agua y el ambiente exterior en la pantalla del panel de control.

SELECTIONAR MODO DE OPERACION

- MODO DE CALEFACCION

• Para ENCENDER o APAGAR el funciona de la calefaction del sistemas de radiadores / sueño radiante.
• En este modo, launidad exterior proporcionala la capacité de calefaction a launidad interior.

- MODO DE CALEFACCION + ACS

• En este modo, la unidad exterior proporcionará la capacité de calefaction a la unidad interior y al accumulator ACS.
• Este funciona no se usa cuando el accumulator ACS no está instalado.

- MODO DEL ACS

• Para ENCENDER o APAGAR el funciona del accumulator ACS.
• En este modo, launidad exterior proporcionará la capacité de calefactionsoleamente al accumulator ACS.

PARADISFRUTAR DE UN AMBIENTE TRANQUILO

-Esta operation reduc el ruido de la unidad. En esta condidion, suepecaesaruna disminuccion enla capazidadde calefacion.

PARA ACTIVAR LA RESISTENCIA ELECTRICA DE APOYO

• La resistencia electrica de apoyo brinda una capacité de calefaction adicondual durante la temperatura exterior fría y sólo peut operar en el trabajoatorio del modo de calefaction para launidad inferior alactivarse pulsando este botón.
• La resistencia electrica de apoyo se encenderá automatistically cuando se cumple con las conditiones de configuración.
• Para desactivar manualmente el funcionaimiento de la resistencia electrica de apoyo, pulse el botón de nuevo.

STATUS

MODO DE VERIFICACION DEL ESTADO DEL SISTEMA

1. Presione Check durante 5segundos para ingresar en el modulo STATUS (Estado).
2. Pulse o para comprobar la temperatura de agua de entrada, temperatura de accumulator ACS, fecuencia de trabajo del compresor o historieral de erros.

• Pulse parakatir del mode ESTADO.
• Cuando se ingresa al modo ESTADO, se enciende el indicator "STATUS".
• El modo "ESTADO" no se pueda activar cuando el indicator "SETTING" está encendido.

• Se recomienda que se comunique con el servicios专业技术orizado más cercano paraCambiar el rango de temperatura del agua.
• Con el panel de control puedeajar el rango de temperatura para de salute del agua y la temperatura ambiente exterior.

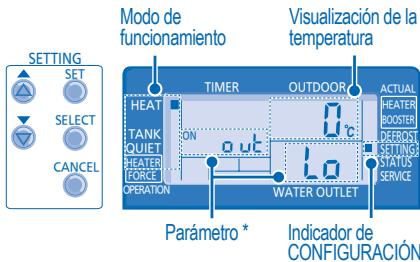

MODO DE AJUSTE DEL SISTEMA

1. Presione SET durante 5 segundos para ingresar en el modo SETTING (Configuracion). Se enviene el indicator "SETTING".
2. Presione o para elegir un parámetro.
3. Después de selección el parámetro deseado, presione para acceder.

4. Presione o para fjjar la temperatura deseada.

5. Presione SET nuevamente para confirmar la configuracion.

6. Repita los pasos 2 a 5 para hacerlos parámetros.

Modo de bajo el encuentado parámetro \* Descripción

HEAT	aʊt lɔ	Temperatura ambiente exterior establécada baja (-15°C ~ 15°C).
HEAT	aʊt H,	Temperatura ambiente exterior establécada alta (-15°C ~ 15°C).
HEAT	H 20 L,	Temperatura de salute del agua fjada a una temperatura baja del ambiente exterior (25°C ~ 55°C).
HEAT	H 20 H,	Temperatura de salute del agua fjada a una temperatura alta del ambiente exterior (25°C ~ 55°C).

HEAT OFF

Ajuste la temperatura para APAGAR el funcionajo de la calefacion (5^ 35^) Temperaturea ambiente exterior fjada para ENCENDER el funcionajo de la resistencia electrica de apoyo (-15^ 20^

HEATER uT ON

Temperatura fjada del accumulator ACS (40^ 75^)

TANK 5E

AJUSTE DE CAMBIO TÉRMICO DE TEMPERATURA DEL AGUA

1. Pulse ^SET durante 5段时间.
2. Repita los pasos 3 a 5 paraajar el cambio de temperatura deseado (-5^ 5^)
   Notas:
3. Presione o espere 30 horas para partir del modo SETTING.
4. La temperatura se almacenaré en el sistema cuando se confirma.
5. El modo "SETTING" no se pueda activar cuando el indicator "SERVICE" y "STATUS" está encendido.

Función

Paso

Entre en modo de temporizador

Fiji laecha y la hora

1. Pulse o para seleccionar el dia escogido.
2. Pulse para confirmar.
3. Parpadearé el "1"; pulse para establercer el programa 1.
4. Pulse OFF/ON para seleccionar el ENCENDIDO o APAGADO del temporizador.
5. Pulse o para seleccionar la hora escogida.

Puede ajustar MODE, QIET HEATER y la temperatura de cambio t érmico del agua deseada con el temporizador.

1. Pulse SET para confirmar el programa 1. El día selectionado se resaltarà con

2. Después de 2 segundos, la pantallaoculará alproximo programa.

3. Repita los pasos 4 a 7 para configurar los programas 2 a 6.
4. Durante el ajuste del temporizador, si no se pulsa un botón dentro de los 30seguidos, o si se pulsa el botón SET, la configuración de este momento queda confirmada y finaliza la configuración del temporizador.

Agregar/modificat temporizador

Repita los pasos anteriores.

Desactivar temporizador

Pulse TIMER, luego pulse CANCEL

Activar temporizador

Pulse , luego pulse

Comprobar el temporizador

1. Pulse

2. Pulse o hasta que aparezca el dia deseado, y pulse SELECT para confirmar la seleccion.

3. Pulse o para comprar los programas configurados.

Cancelar el temporizador

1. Pulse TIMER

2. Pulse o hasta que aparezca el día deseado, y pulse SELECT para confirmar la seleccion.

3. Pulse paraentar a la configuracion de programa.
4. Pulse o hasta que aparezca el programa deseado.
5. Pulse para cancelel el programa.

Notas:

• Se puede configurar el temporizador para cada día de la peninsula (lunes a domingo) con 6 programas diarios.
• Cuando se produce el encendido de launidad debido a laactivacion del Timer, se usa la ultima temperatura deestablecida para el control de la temperatura de la salia de agua.
• El本身就是 programa de temporizador no se pueda repetir en el本身就是 día.
• también puede selectionarse conjuntos de días con el mesmo ajuste de temporizador.

• Facilita el ahora de energia permittidendole establecer hasta 6 programas enrialquier día dado.

• Apague launidad antes de limpiarla.

INSTRUCCIONES DE LIMPIZA

• No实用性, no functionality, no functionality in the product.
• Utilice solo jabones (≥ pH7) o detergentes dométricos neutros.
• No实用性 con una temperatura superior a 40^ .

INDICACIONES

• Para garantizar un despeño optimo de launidad, el mantenimiento de la limpieza se debe realizar en intervalos regulares. Consulte con un distribuidor autorizzato.

INDICADOR DE PRESION DEL AGUA

• No presione ni golpee la cubierta de vidrio con objetos duros y puntiagudos. Esto pueda hacerlaiedad.

• Asegürese de que la presión de agua está entre 0,05 y 0,3 MPa (0,1 MPa = 1 bar).

• En caso de que la presión del agua está fuera de este rango, consultue a un distribuidor autorizzato.

UNIDAD INTERIOR Y PANEL DE CONTROL

• No salpique agua directamente.
• Limpie la unidad suavamente con un paño suave y seco.

FILTRO EXTERNO

• Limpie el filtro externo al menos una vez al año. Si no lo realiza, esteoulda atasar el filtrlo,provocando el consecuente fallo en elsystema.Consulte con su service tcnico autorizzato.

UNIDAD EXTERIOR

• No obtruya la entrada de agua ni las ventilaciones de salute de aire, ya que thisould provocar un rendimiento bajo o averia. Retire los obstaculos para garantizar la ventilation.
• Durante el invierno, limpie y retire la nieve que está cerca de la unidad exterior para que la nieve no cubra la entrada de aire ni las ventilaciones de salute de aire.

INSPECCION

• Con el fin de garantizar el rendimiento optimo de launidad, las inspections de temporada de launidad, el filtro externo y el cableado se ha depear a cabo por un service Tecnico autorizzato.
• Limpierialquierobstruccion enlasventilacionesdeentrada ysalida deairede la unidad exterior.

SI NO SE VA A UTILIZAR LA UNIDAD DURANTE UN PERIODO PROLONGADO DE TIEMPO

• Apage la unidad.

NO UTILICE LA UNIDAD SI

APAGUE EL SUMINISTRO DE ENERGÍ y bajo las siguientes conditiones:

• Si escaucha ruidos extraños durante el funciona.
• Agua o elementos extraños entrada en el panel de control.
• Si hay escapes de agua de la unidad interior.
• Si el interruptor del circuito salta frenuentemente.
• El cable de alimentación está demasiado caliente.

LOCALIZACION DE AVERIAS

Las siguientes senales no indican un mal funciona.

SEÑAL	CAUSA
Sonido de burbujoeo durante el funciona;.	Flujo del refrigerante en el interior de lainstitution.
El aparato tarda various minutos en funciona tras volver a encenderlo.	El retraso responds a un dispositivo de protección del compresor de lainstitution.
Lainstitution exterior genera agua o vapor.	Se produce condensation o evaporación en los tubos.
Lainstitution exterior genera vapor durante el modo de calefacción.	Esto se debe al proceso de descongelación que Tiene lugar en el intercambiador de calor.
Nofunciona lainstitution exterior.	Cuando la temperatura exterior estáónica del rango de funciona;.elistema de bomba de calor de calor activa su protección.
Se detiene la operación delsystema de bomba de calor aire a agua.	El sistema de bomba de calor entrea en el mode del control de protección. El compresor se detiene cuando la temperatura de entrada de agua es inferior a 18°C;el calentador de respaldo se enciende cuando la temperatura de entrada del agua es inferior a 23°C.
Dificultad delsystema para calendar.	Cuando la calefacción operates por lainstitution interior junto con la calefacción del piso o el calentador del panel simultanamente, pueda haber casos donde la temperatura del agua tibia está bajo y cause que se debilite la calefacción del piso o del calentador del panel.
	Cuando la temperatura de aire exterior es baja, pueda disminuye el rendimiento.
	La病毒感染e la salute o entrada de aire en lainstitution exterior.
	Cuando la temperatura de salute de agua es baja, pueda disminuye el rendimiento.
Elystema no se pueda calentar instantáneamente.	Debido a la naturaleza delSYSTEMA de bomba de calor, pueda tardar un tiempo que se caliente el agua si lainstitution está operando desde un arranque en frió.
Si no está Activado, el calentador de respaldo se ENCIENDE automatistically.	El ENCENDIDO del calentador de respaldo es una medía de protección para el intercambiador de calor de lainstitution internor.
La operationse inicia automatistically incluso sin temporizador ON.	Se ha ajustado el temporizador de esterilización.

Compruebe lo siguientes antes de llamar a un的技术ico.

SEÑAL	COMPRUEBE
Las función de calefaction no funciona eficientemente.	Programa la temperatura correctamente.La valvula del radiador está cerrada.Limpie cualquier obstruccion en las ventilaciones de entrada ysalida de aire de launidad exterior.
Funcimiento ruidoso.	Compruebe si lainstitution está instalada en una pendiente o si lacapa no está cerradacorrectamente.
Lainstitution no funciona.	Compruebe si el disyuntor está activado.
El LED de funciona no enciende o la pantalla del panel decontrol está en blanco.	Está desconnectado el suministro de energia o hay un falloeléctrico.

El LED de funciona parpadea y aparece un número de error en la pantalla del panel de control.

• Aque launidad e informe el número de error al serviceo técnico autorizzato.
• El funciona del temporizador se Cancela cuando aparece un número de error.

Botón de modo calefactor forzado

FORCE

• En caso de que haya avería del sistema de bomba de calor resistencia electrónica de apoyo para calentar el agua. Pulse respaldo.

e de aire a agua, se pueda usar la FORCE

• Pulse OFF/ON para detener el funciona bajo el calefactor forzado.
• Durante el modo calefactor forzado, no se permiten;ninguna de las otheras operaciones.

PARA DESFRUTAR DE UM AMBIENTE SOSSEGADO

Entrar no modulo temporizador

Configure dia & hora

Passo

Desactivar temporizador

Activar temporizador

Vericar temporizador

Información para usuario sobre la recogida y eliminación de aparatos viejos

Estos symbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos electricos y electronicos y las baterias no deben ser mezclados con los desechos domesticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y bacterias usadas, por favor, observe las normas de recogida aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.

Al desecchar these aparatos y baterias correctamente, Usted estara aplicando a preservar recursos valiosos y a prevenirrialquier potenciafecto negativo sobre la salute de la humanidad y el medio ambiente que, de lo contrario,ouldra surgir de un manejo inapropiado de los residuos.

Para mayor informacion sobre la recoleccion y el reciclado de aparatos y baterias viejas, por favor, contacte con su comunidad local, su serviceo de eliminacion de residuos o al commercioonde adquirido这些东西 aparatos.

Podrán aplicarse penas por la eliminación Incorrecta de这些东西 residuos, de acuerdo a la legislación nacional.

Para sistemas企业和企业

Si usted desea deecha aparatos elcricos y electronicos, por favor contacte con su distribuidor o proveedor a fin de Obtener mayor informacion.

[Informacion sobre la Eliminacion en otros Paiges fauna de la Union Europea]

Estos SYMBOLOS:SÓLSONvAlidosdntro deLaUniónEuropea.Si desea desecharestosobjectos,porfavor contacte con sus autoridades locales o distribuidor y consulte porelmetodorrecto deeliminación.
