Tipo de produto	Bomba de calor ar-água
Marca	PANASONIC
Modelo	WH-SXF12D6E51
Categoria	Bomba de calor
Unidades	Unidade interior e unidade exterior (sistema split)
Faixa de temperatura exterior	De -20°C a 35°C
Faixa de temperatura de saída de água	De 25°C a 55°C
Modos de funcionamento	Aquecimento, Aquecimento + Tanque, Apenas tanque, Modo silencioso, Aquecimento forçado
Aquecimento de reserva	Integrado, capacidade selecionável (3 kW / 6 kW / 9 kW)
Tanque de água quente	Compatível com tanque Panasonic (opcional)
Programação	Temporizador semanal com até 6 programas por dia
Funções especiais	Esterilização, prioridade solar, prioridade de aquecimento, prevenção de gelo, controle termostático externo
Exibição	Painel de controle com tela e botões
Manutenção regular	Limpeza anual do filtro externo por um profissional
Limpeza	Pano macio e seco; não usar água, benzeno, diluente ou pó abrasivo
Segurança	Disjuntor de corrente residual (RCCB) integrado, proteção antigelo, parada de proteção

Perguntas frequentes - WH-SXF12D6E51 PANASONIC

Como configurar o temporizador semanal?

Pressione a tecla TIMER, depois selecione o dia com as teclas ▲/▼. Confirme com SELECT. Ajuste a hora de início ou parada com OFF/ON e as teclas ▲/▼. Valide com SET. Até 6 programas por dia.

O que fazer se um código de erro aparecer na tela?

Anote o código de erro e desligue a unidade. Contacte o seu revendedor autorizado para reparação. O temporizador é automaticamente cancelado em caso de erro.

Por que a unidade não aquece eficientemente?

Verifique se a temperatura de ajuste está correta, se as válvulas do painel de aquecimento estão abertas e se as entradas/saídas de ar da unidade exterior não estão obstruídas. Em tempo muito frio, a capacidade pode diminuir.

Posso usar um tanque de água de outra marca que não a Panasonic?

Não, a Panasonic não garante o bom funcionamento nem a fiabilidade do sistema com um tanque de outra marca. Use exclusivamente um tanque Panasonic.

Como ativar a função de esterilização?

No modo de ajuste especial (pressione 5 segundos em SET + CHECK), navegue até o parâmetro 11 (Str Fun) e ajuste para SIM. Pode então definir o dia, a hora e a temperatura (40°C a 75°C) nos parâmetros 12 a 14.

O que é o modo de aquecimento forçado?

Em caso de avaria da bomba de calor, o aquecimento de reserva pode ser ativado manualmente pressionando FORCE. A unidade aquecerá então a água com a resistência de reserva. Pressione OFF/ON para parar este modo.

Por que a unidade exterior emite vapor ou água?

É normal: durante o funcionamento em aquecimento, a água condensa-se ou evapora-se nos tubos. No modo de descongelação, pode ser emitido vapor pelo permutador térmico.

Como reiniciar o sistema após um erro?

Para apagar um erro, pressione a tecla RESET (tecla 10 do painel de controlo). Se o erro persistir, contacte um revendedor autorizado.

Que manutenção devo realizar regularmente?

Limpe o filtro externo pelo menos uma vez por ano (por um profissional). Verifique se as aberturas de admissão e saída de ar da unidade exterior estão desobstruídas. No inverno, retire a neve à volta da unidade exterior.

Como ajustar a temperatura de saída de água?

Pressione SET durante 5 segundos para entrar no modo de ajuste do sistema. Use ▲/▼ para selecionar o parâmetro (ex. H20 La ou H20 H), depois pressione SELECT. Ajuste a temperatura entre 25°C e 55°C com ▲/▼ e valide com SET.

MANUAL DE UTILIZADOR WH-SXF12D6E51 PANASONIC

Antes de ligar a unidade, leia cuidadosamente este manual de utilização e guarde-o para futura referência.

Antes de colocar a unidade em funcionamento, certifique-se que a instalação foi feita corretamente por um fornecedor autorizado e que seguiu com precisão as instruções de instalação dadas.

58~65

CONDIÇÕES DE FUNCIONAMENTO

Temperatura de laittersa de agua (°C)		Interior
CALENTAMENTO	Máx.	55
	Min.	25

Temperatura ambiente (°C)		Exterior
CALENTAMENTO	Máx.	35
	Min.	-20

FUNCIONAMENTO AVANÇADO

FUNCIONAMENTO AVANÇADO

FUNCIONAMENTO ANÓMALO

RESOLUÇÃO DE PROBLEMAS

57

INFORMAÇÃO

74~76

NOTA

As ilustrações deste manual têm apenas um caráter explicativo e podem diferir da unidade real. Estão sujeitas a alteração sem aviso prévio para fins de melhoramento futuro.

CONDIÇÃO DE FUNCIONAMENTO

Temperatura de saía da agua (°C)		Interior
AQUECIMENTO	Máx.	55
	Mín.	25

Temperatura ambiente (°C)		Exterior
AQUECIMENTO	Máx.	35
	Mín.	-20

ATENÇÃO: Quando a temperatura exterior estiver fora da média de temperatura acima referida, a capacidade de aquecimento irá descer significativamente e a unidade exterior pode parar para controlo de proteção. A unidade irá rearmar automaticamente após um período de tempo, logo que a temperatura exterior volte aos seus limites.

PRECAUÇÕES DE SEGURANÇA

• A bomba de calor ar-água Panasonic é um sistema de divisão que consiste apenas numa unidade interior e numa unidade exterior. Este sistema é concebido para combinação com a Unidade Reservatório Panasonic. No caso de estar a ser utilizada uma unidade reservatório que não seja Panasonic com o Sistema de Bomba de calor ar-água Panasonic, a Panasonic não pode garantir nem um bom funcionamento nem fiabilidade do sistema.
• Este manual descreve como deve funcionar o Sistema de bomba de calor apenas entre a unidade interior e exterior.
• Outras operações como reservatório de água, radiador, controlador térmico externo e sistemas sob o pavimento, por favor consulte os respectivos manuais de funcionamento do fabricante.

Para evitar danos pessoais, danos a outros, ou danos na propriedade, por favor cumpra o seguinte.

A utilização incorrecta devido ao incumprimento das instruções pode resultar em ferimentos ou danos cuja gravidade é classificada da seguinte forma:

AVISO

Este símbolo indica perigo de morte ou ferimento grave.

CUIDADO

Este símbolo indica perigo de ferimento ou danos de bens.

As instruções a seguir são classificadas com os seguintes símbolos:

Este símbolo indica uma acção PROIBIDA.

Estes símbolos indicam acções OBRIGATÓRIAS.

AVISO

UNIDADE INTERIOR E UNIDADE EXTERIOR

Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, a menos que sejam supervisionadas ou instruídas sobre o uso do dispositivo por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para garantir que não brincam com o dispositivo.

Consulte um vendedor autorizado ou um técnico qualificado sobre limpeza das peças internas, reparação, instalação, montagem e desmontagem da unidade. A instalação inadequada e a manutenção podem provocar fugas, choques elétricos ou incêndios.

Confirme com um revendedor autorizado ou especialista na utilização do tipo de refrigerante específico. O uso de um refrigerante que não o específico pode provocar danos no produto, explosões e lesões, etc.

Não instale a unidade num ambiente potencialmente explosivo ou inflamável. Se não o fizer, pode provocar incêndio por acidente.

Não introduza os seus dedos ou outros objetos na unidade interior ou na unidade exterior, as peças móveis podem provocar lesões.

Não toque na unidade exterior em caso de relâmpagos, pode provocar choque elétrico.

AVISO		CUIDADO
UNIDADE INTERIOR E UNIDADE EXTERIOR		UNIDADE INTERIOR E UNIDADE EXTERIOR
	Não se sente na unidade ou utilize-a como um degrau, pode cair acidentalmente.	Não lave a unidade interior com água, benzina, diluente ou está aspero.
	Não instale a unidade interior no exterior. É concebida apenas para a instalação em interior.	Não instale a unidade perto de equipamento combustivel ou numa casa-de-banho. Pode provocar quando éeletrico ou incêndio.
FONTE DE ALIMENTação		Não tocar no tubo de descarga de água na unidade inferior durante o funcimento.
	Não utilize um cabo modifiedo, com umo, com extensão ou não esspecificado para evitar o sobreakecimento e incêndio.	Não colocque nada em cima ou por baixo da unidade.
	Para prevenir sobreakecimento, incêndio ou quando éeletrico: · Não partilhe a mesma tomada eletrica com outro equipamento. · Não utilize commos molhadas. · Não dobre demasiado o cabo de alimentação.	Não colocque na rebarba de aluminó fácada, as peças afiadas podem provocar lesões.
	Se o cabo de alimentação estiver danificado, tera de ser substituido pelo fabricante, agente de assistência ou专业技术e qualificado para evitar situações de perigo.	Não utilize o Sistema durante a esterilização para evitar queimaduras ou sobreakecimento durante o ducha.
	Esta unidade está equipada com um Disjuntor de Corrente Residual (RCCB). É fortemente recommendo que verifique o Functionamento do RCCB às vezes até a instalação e periodically às vezes reparar o manutençao por um fornecedor autorizzato, para asseguir que está em boas condições de等功能amento. De outras forma, pode provocar quando éeletrico ou incêndio em caso de avaria.	Os ajustes do Campo do的功能 do esterilização devem ser configurados pelo vendedor autorizzato, de correto com os leis e regulamentos locais.
PAINEL DE CONTROLLO		Não deixe que o painel de controle se molhe. Pode provocar quando éeletrico ou incêndio.
		Não prima os botões do painel de controle com objectos duros e pontiagudos. Pode danificar a unidade.
		Não lavou o painel de controle com agua, benzina, diluente ou está abrasivo.
		Não inspeçione ou repare o painel de controle por conta propria. Consulte o revendedor autorizzato. Pode provocar danos se for mal tratado.
Exemplos de anomalia/avaria · O RCCB desiga-se sozinho. · Cheiro a queimado, ruito anomalo ou vibração durante o uso da unidade. · Água quente a sair da unidade. Contacte imeditamente o revendor local para fins de manutençao/reparação.		Unidade Interior Duche Paineulde Alimentação Fonte de Alimentação Aquecimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavamento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento do pavimento da unidade interie, para evitar quando: - Antes da limpeza ou manutençao. - Não utilizes acredenda de atençamento. - Este aparecido destina-se a multiplas有用的 para evitar quando: - Aguiras das espécies do céus de atençamento. - Temuns dos circuitos electrolyticos devem ser desigados antes de aceder a qualquer terminal na unidade interior, para evitar quando éeletrico, queimaduras ou lesões fatais.

PAINEL DE CONTROLO

• Algumas funções descritas neste manual podem não ser aplicáveis à sua unidade.
• Consulte o seu fornecedor autorizado mais próximo para mais informações.
• Para um funcionamento normal, os botões RESET FORCE e SERVICE não estão disponíveis.

Abra a tampa para seleção de botões.

ECRÃ DO PAINEL DE CONTROLO

a Indicador ON/OFF (ligar/desligar) do Modelo Aquecidonto b Indicador de Modo de Depósito c Indicador de Modo Silencioso d Indicador do Estado Ativado/Desativado do Aquecedor de Reserva e Indicador ON/OFF (ligar/desligar) do Pedido de Aquecedor Forçado f Ecrã do Controlador Térmico Externo Ligado LED de funcionamento h Ecrã solar i Indicador de Cuidado (Temperatura do depósito acima dos 60°C)

BOTÃO DO PAINEL DE CONTROLO

1 Botão OFF/ON (DESLIGADO/LIGADO) 2 Botão do Modelo Funcionamento 3 Botão Funcionamento Silencioso 4 Botão de Ativação do Aquecedor de Reserva da Unidade Interior 5 Botões do Modelo Definição do Sistema

PREPARAÇÃO DO PAINEL DE CONTROLO

Configurar o dia e hora atuais

1. Prima

1. Prima

a definir o dia atual.

1. Prima

para confirmar.

1. Repetir os passos 2 e 3 para configurar a hora atual.

Ecrã Configuração do Temporizador / Relógio Visor da Temperatura Ambiente Exterior Visor da Temperatura de Saída da Água m Indicador (LIGAR/DESLIGAR) Atual do Aquecedor de Apoio n Indicador (LIGAR/DESLIGAR) Atual do Aquecedor de Reforço o Indicador LIGAR/DESLIGAR de Operação de Descongelamento de Sistema p Indicador ON/OFF (ligar/desligar) do Modelo Definição do Sistema q Indicador ON/OFF (ligar/desligar) do Modelo de Verificação do Estado do Sistema r Indicador LIGAR/DESLIGAR do Modelo de Serviço do Sistema

6 Botão de Configuração do Temporizador de Grupo 7 Botão de Modo Aquecedor Forçado 8 Botão de Modelo de Serviço do Sistema 9 Botões do Modelo Verificação do Estado do Sistema 10 Botão de Reiniciar Erro

Notas:

• O dia atual e hora necessitam ser configurados quando:
• A energia é ligada pela primeira vez.
• Após ter passado algum tempo desde a última vez que a energia foi ligada.
• A hora atual que for definida será a hora padrão para todas as operações de Temporizador.

CONFIGURAR AS FUNÇÕES ESPECIAIS

• Na instalação inicial, você pode ajustar as configurações manualmente. A configuração inicial mantém-se ativa até ser alterada.
• O painel de controlo pode ser utilizado para múltiplas instalações. Algumas funções podem não ser aplicáveis à sua unidade.
• Certifique-se de que o LED de funcionamento está desligado (OFF) antes da configuração.

1. Prima e CHECK simultaneamente durante 5 segundos para entrar no modo especial de configuração. O indicador “SETTING” (configuração) e “STATUS” (estado) está ligado (ON).
2. Prima ou para procurar funções.
3. Prima SELECT para entrar na função.
4. Prima ou para ativar a função SIM ou desativar NÃO, ou configure outras opções.
5. Prima SET para confirmar.

Configurar Ecrã do Painel de Controlo Descrição

1	ro a i	con	Contralador Térmico Externo (SIM / NÃO)Para configurar a ligação do controlador tírmico externo.
2	HEATER	CAP	Seleção de Capacidade de Aquecerod e Apoio Interior (3kW / 6kW / 9kW)Para reduzir a potência do aquecedor sempre que for desnéssária. As opções variam consoante o Modelo.
3	Ante, Fre	Fre	Função de Prevenção de Congelamento do Sistema de Água (SIM / NÃO)Para activar ou desactivar a função de prevenção de congelamento doSYSTEMA de água quando aunitadestiver DESLIGADA.
4	TANK	con	Ligação do Reservatório (SIM / NÃO)Para configurar a ligação do reservatório. Nota: Se selecionar "Ligação do deposito" para "NÃO", Configuração 5 ~ 14 é ultrapassada.
5	SOLAR	Pry	Prioridade solar (SIM / NÃO)Para selecionar a função solar para aquecimento do deposito de água.
6	HEAT	Pry	Prioridade de Aqueçimento (SIM / NÃO)Para escolher o aquecimento da divisão como prioridade durante o modo de CALOR + DEPOSITO. Nota: Se selecionar "Prioridade de deposito" para "SIM", Configuração 7 ~ 8 é ultrapassada.
7	HEAT	nt	Configuração de Intervalo de operação de aqueçoimentoPara configurar o temporizador para modo de Calor durante modo CALOR + DEPOSITO (0,5horas~ 10horas).
8	TANK	nt	Configuração do Intervalo de Aquecer o ReservatórioPara configurar o temporizador para Reservatório no modo HEAT + TANK(Aquecerod + Reservatório) (5 minutos ~ 1 hora 35 minutos).
9	BOOSTER	htr	Função de Aquecerod Reforçado (SIM / NÃO)Para activar ou desactivar a função de aquecerod reforçado do deposito.Notora: Se escolher que a "Função de aquecerod reforçado" é "NÃO", então a Configuração 10 é ultrapassada.
10	BOOSTER	dLY	Configuração da Hora de Atraso do Aquecerod PropulsionadorPara configurar o atraso do temporizador do aquecedor propulsionador para ON (ligado) se atemperatura do reservatório não for alcancada (20 minutos ~ 1 hora 35 minutos).

• Não utilize o sistema durante a esterilização para fazer queimaduras ou superaquecimento durante o banho.
• Os ajustes do campo da função de esterilização devem ser configurados pelo vendedor autorizado, de acordo com as leis e regulamentos locais.

11	Str	Fun	Esterilização (SIM / NÃO)Para configurar a esterilização, se necessário. Nota: Se selecionar "Esterilização" para "NÃO", Configuração 12 ~ 14 é ultrapassada.
12	Str		Configuração da Hora & Dia da Esterilização Para configurar o temporizador para esterilização (apenas uma vez por semana, ia operar mesmo em estado de pausa).
13	Str	ba i	Definir Temperatura de Esterilização Definir a temperatura para a funcção de esterilização (40°C ~ 75°C).
14	Str	oPr	Hora Continua de Esterilização Configurar o temporizador para fazer a temperatura de aquecimento de maneira a completeness a funcção de esterilização (5 minutos ~ 1 hora).

OFF/ON ①

PARA LIGAR OU DESLIGAR (ON/OFF) A UNIDADE

• Quando a unidade está ligada (ON), o LED de funcionamento está aceso e a temperatura atual para a saída da água e a temperatura ambiente exterior são exibidas no visor do painel de controle.

PARA SELECIONAR O MODO DE OPERAÇÃO

- MODO AQUECIMENTO

• Para ON ou OFF (ligar/desligar) a operação de aquecimento do painel/pavimento.
• Neste modo, a unidade exterior fornecerá capacidade de aquecimento à unidade interior.

- MODO HEAT + TANK (AQUECIMENTO + RESERVATÓRIO)

• Neste modo, a unidade exterior fornecerá capacidade de aquecimento ao reservatório sanitário da unidade interior. - Esta operação não é realizada quando o reservatório de água sanitária não está instalado.

- MODO RESERVATÓRIO

• Para ON ou OFF (ligar/desligar) a operação do reservatório sanitário.
• Neste modo, a unidade exterior fornecerá capacidade de aquecimento ao reservatório sanitário.

QUIET

• Esta operação reduz o ruído da dança exterior. Neste estado, pode provocar diminuição na capacidade de aquecimento.

AQUECEDOR

PARA ATIVAR O AQUECEDOR DE RESERVA

• O aquecedor de reserva fornece capacidade de aquecimento extra durante as temperaturas frias no exterior e apenas pode ser configurado em modo de aquecimento para a unidade inferior quando ativado pela pressão deste botão.
• O aquecedor de reserva irá ligar-se automaticamente quando as condições de configuração estiverem preenchidas.
• Para desativar manualmente a operação do aquecedor, prima o respetivo botão novamente.

ESTADO

MODO DE VERIFICAÇÃO DO ESTADO DO SISTEMA

1. Prima CHECK durante 5 segundos para entrar no modo STATUS (Estado).
2. Pressione ou para verificar a Temperatura da Entrada da Água, a Temperatura do Reservatório, a Frequência de Execução do Compressor ou o Histórico de Erros.

CANCELAR

• Prima para sair do modo STATUS (estado).
• Durante o modo STATUS, o indicador "STATUS" está ligado.
• O modo "STATUS" não pode ser ativado quando o indicador "SETTING" está ligado.

FUNCIONAMENTO AVANÇADO

• É fortemente recomendado contactar com o fornecedor autorizado para mudar o limite da temperatura da água.
• Com o painel de controlo pode definir o limite de temperatura para a temperatura de saída da água e para a temperatura ambiente exterior.

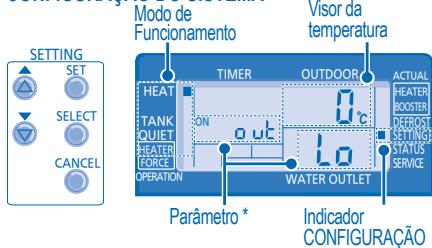

MODO CONFIGURAÇÃO DO SISTEMA

1. Prima SET durante 5 segundos para entrar no modo SETTING (Definição). O indicador "SETTING" está ligado (ON).
2. Prima ou para escolher um parâmetro.
3. Após selecionar o parâmetro desejado, prima para entrar no parâmetro.
4. Prima ou para definir a temperatura desejada.
5. Prima Set novamente para confirmar a definição.
6. Repetir os passos 2 a 5 para definir outros parâmetros.

Modo de Funcionamento Parâmetro * Descrição

HEAT	o u t L o	Temperatura ambiente exterior baixa definiça ( -15°C ~ 15°C).
HEAT	o u t H,	Temperatura ambiente exterior elevada definiça (-15°C ~ 15°C).
HEAT	H 20 L o	Definicao da temperatura de saía da água para baixa temperatura do ambiente exterior (25°C ~ 55°C).
HEAT	H 20 H,	Definicao da temperatura de saía da agua para alta temperatura do ambiente exterior (25°C ~ 55°C).
HEATER	o u t L o H 20 H,	o u t L o u t H, Tempersatura exterior
HEAT	OFF	Definir a temperatura para deslagar a的操作ação aquecimento (5°C ~ 35°C).
TANK	S E T	Definicao da temperatura ambiente para ligar a的操作ação aquecimento (-15°C ~ 20°C).
		Configuração da temperatura do reservatório sanitário (40°C ~ 75°C).

CONFIGURAÇÃO DO DESVIO TÉRMICO DA TEMPERATURA DA ÁGUA

1. Prima SET durante 5 segundos.
2. Repetir os passos 3 a 5 para definir o desvio desejado da temperatura (-5°C 5°C) . Notas:
3. Prima ou aguarde 30 segundos para sair do modo SETTING.
4. A temperatura definida está guardada no Sistema depois de confirmar.
5. O modo "SETTING" não pode ser ativado quando o indicador "SERVICE" e "STATUS" está ligado.

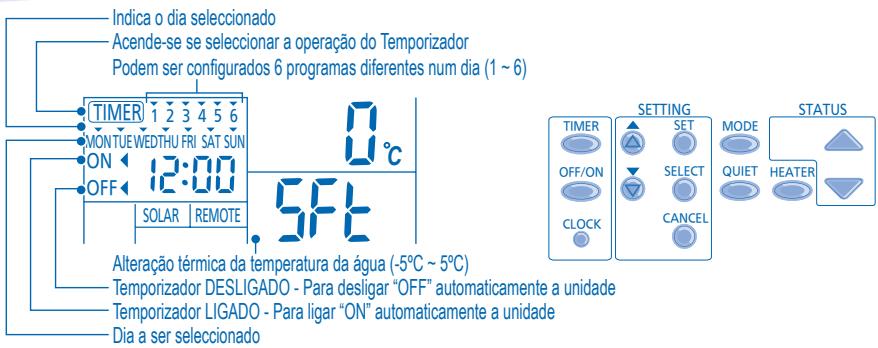

CONFIGURAÇÃO DO TEMPORIZADOR SEMANAL

Função

1. Prima ou para selecionar o dia desejado. SELECT
2. Prima para confirmar.
3. Sempre que "1" surgir a piscar no ecrã, prima para configurar o programa 1. OFF/ON 4. Prima para selecionar a opção de ativação (ON) ou desativação (OFF) do temporizador.
4. Prima ou para selecionar a hora desejada.

Pode configurar o modo QUIET HEATER e a temperatura desejada com o temporizador.

1. Prima SET para confirmar o programa 1. O dia selecionado será realçado com
2. O ecrã irá passar para o programa seguinte passados 2 segundos.
3. Repita os passos 4 a 7 para configurar os programas 2 a 6.
4. Durante a configuração do temporizador, se não premir nenhum botão dentro de 30 segundos, ou se premir o botão , a configuração é confirmada e a configuração do temporizador é concluída.

Repetir os passos acima.

1. Prima
2. Prima ou até o dia desejado ser apresentado, prima SELECT para confirmar a seleção.
3. Prima ou para verificar os programas configurados.

Cancelar temporizador

1. Prima
2. Prima ou até o dia desejado ser apresentado, prima
3. Prima para aceder à configuração do programa.
4. Prima ou até o programa desejado ser apresentado.
5. Prima para cancelar o programa.

SELECT

para confirmar a seleção.

Notas:

• Pode configurar o Temporizador para cada dia da semana (Segunda a Domingo) com 6 programas por dia.
• Quando a unidade é ativada pela função ON TIMER, utiliza a temperatura definida previamente para controlar a temperatura da água de saída.
• Não é possível configurar o mesmo programa do temporizador mais de uma vez no mesmo dia.
• Pode também selecionar dias coletivos com a mesma configuração do temporizador.
• Promove a poupança de energia ao permitir que configure até 6 programas em qualquer dia.
• Desligue a unidade antes de efetuar a limpeza.

INSTRUÇÕES DE LIMPEZA

• Não utilize benzina, diluente nem pó de limpeza abrasivo.
• Utilize apenas sabões (≥ pH7) ou detergente de uso doméstico neutro.
• Não utilize água com temperatura superior a 40 °C.

SUGESTÃO

• Para assegurar um ótimo desempenho da unidade, a limpeza de manutenção deve ser executada em intervalos regulares. Consulte o revendedor autorizado.

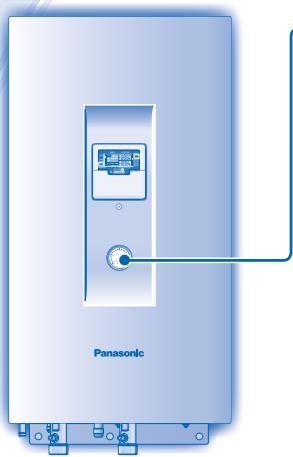

MANÔMETRO DA ÁGUA

• Não prima nem bata na tampa de vidro com objetos duros e pontiagudos. Isto pode danificar a unidade.

• Assegure-se de que a pressão da água está entre 0,05 e 0,3 MPa (0,1 MPa = 1 bar).
• No caso da pressão da água estar fora do limite acima, por favor consulte o fornecedor autorizado.

UNIDADE INTERIOR & PAINEL DE CONTROLO

• Não salpique água directamente.
• Limpe cuidadosamente a unidade com um pano macio e seco.

FILTRO EXTERNO

• Limpe, por favor, o filtro externo, pelo menos, uma vez por ano. O não cumprimento desta indicação pode causar a obstrução do filtro e subsequente avaria do sistema. Consulte o revendedor autorizado.

UNIDADE EXTERIOR

• Não obstrua a entrada de ar nem as ventilações de saída de ar, pode provocar baixo desempenho ou avaria. Por favor, remova obstáculos para assegurar a ventilação.
• Durante o Inverno, por favor, limpe e remova a neve perto da unidade exterior, para que a neve não cubra a entrada de ar e as ventilações da saída de ar.

INSPECÇÃO

• Inspeccione a intervalos regulares a unidade, fazer externa e cablagem do campo para assegurar o melhor desempenho da unidade. O revendedor autorizado deverá efectuar esta manutenção.
• Limpe qualquer obstrução que se encontra na entrada de ar e nas aberturas de ventilação de saída do ar da unidade exterior.

PARA PREPARAR A UNIDADE PARA UM PERÍODO DE INACTIVIDADE PROLONGADO

• Desligue a unidade.

CRITÉRIOS SEM MANUTENÇÃO

DESLIGUE A ALIMENTAÇÃO e consulte em seguida um revendedor autorizado nas seguintes condições:

• Ruído anormal durante o funcionamento.
• Água/partículas estranhas entraram no painel de controle.
• Fuga de água da unidade interior.
• Os interruptores do disjuntor desarmam-se frequentemente.
• O fio distribuidor de corrente aquece de forma anormal.

RESOLUÇÃO DE PROBLEMAS

Os seguintes sintomas não indicam uma avaria do aparelho.

SINTOMA	CAUSA
Som de fluxo durante oestrutura.	Fluxo do liquido de refrigeracao no interior da unidade.
Oestrutura é atradas durante osminutes antes a reprogramacao.	O atraso é um mecanismo de protecao do compressor da unidade.
A unidade exterior produzágua/vapor.	Existe condensacao ou evaporacao nos tubos.
A unidade exterior emite vapor durante o modo aquecimento.	Isto deve-se a operacao descongelar no permutador de calor.
A unidade exterior não funciona.	Quando a temperatura exterior está do limite de funcaoamento, o Sistema de bomba de calor entra no controlo de protecao.
Oestrutura do Sistema Bomba de Calor Ar-Agua deslugar-se-à.	O Sistema de bomba de calor entra no controlo de protecao. O compressor para com a temperatura de entrada de agua inferior a 18°C e a alimentacao do aquecedor de reserve liga com a temperatura de entrada de agua inferior a 23°C.
Dificuldade do Sistema para aquecer.	Quando oestrutura está a funcionar pela unidade interior juntamente com oestrutura do pavimento ou aquecimento do pailim em simultaneo, pode having o caso da temperatura da agua morna baixar e enfrquecer o aquecimento do pavimento e do pailin. Quando a temperatura do ar exterior é baixa, pode ser dificil aquecer. A neve está a bloquear a saida de descarga ou a admissao de entrada da unidade exterior. Quando a temperatura de saida da agua é baixa, pode ser dificil aquecer.
OsystemaNão consgue aquecer instantanamente.	Devido a natureza doSYSTEMA de bomba de calor, pode levar algo tempo a aquecer a agua se a unidade está a começar fria.
Oaquecedor de reserva liga (ON) automaticamente quando não está Activado.	A liação (ON) do aquecedor de reserve é uma protecao do permutador de calor da unidade interior.
A operacao inicia automaticamente mesmo sem o Temporizador LIGADO.	O temporizador de esterilização foi configurado.

Verifique o seguinte antes de pedir assistência.

SINTOMA	VERIFICAR
O aquecimento não está aFUNCTIONEFICAZMENTLEvalueduringofuncao.	Configure atemperaturecorrectamente.Avalvula doaquecedordo pailésta fechada.Limpe qualquerobstrucãoque se encontra na entradadear e nasaberturasdeventilacaode saida do ar daunitadedejacentral.
Ruido durante ofuncao.	Verificar se a unidadefoiinstalada numainclinaçãoouatampa nãoestafechadadequadamente.
A unidade nãofunciona.	Verifique odisjuntordisparou.
O LED defunçamento não está acesso ou o visor dopailéndetrole estábranco.	A fonte de alimentação estádesligadaouhouve falhadcorrente.

O LED de funcionamento pisca e aparece o código de erro no visor do painel de controle.

TIMER TIMER1 2 3 4 5 6 MONTUEWEDTHUFRI SAT SUN ON ← H76 OFF ←

Botão de Modelo Aquecedor Forçado

FORCE

·Em caso de falha noSYSTEMA de bomba de calor de ar para aagua, o aquecedor de reserva pode ser uso para aquecer aágua quente. Prima FORCE para fazer o aquecedor de reserva. ·Prima OFF/ON para parar o Functionamento do aquecedor forçado. ·Durante o modo Aquecedor Forçado, todas as outras operações não são permitidas.

Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos

Estes símbolos nos produtos, embalagens e documentos significam que os produtos elétricos e eletrônicos usados não podem ser misturados com os resíduos urbanos.

Para o tratamento apropriado, recuperação e reciclagem de produtos velhos e baterias usadas, solicita-se que os coloque em pontos de recolha próprios, de acordo com a Legislação Nacional e com as Diretivas Europeias 2002/96/EC e 2006/66/EC.

A eliminação correta deste produto ajudará a poupar recursos valiosos e evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, os quais poderiam resultar de um tratamento incorreto de resíduos.

Para mais informações sobre a recolha e reciclagem de produtos velhos e baterias, por favor, contacte as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido.

De acordo com a legislação nacional, poderão ser aplicadas multas caso seja feita a eliminação incorreta destes resíduos.

Para Utilizadores Não Particulares da União Europeia

Se pretender eliminar equipamentos elétricos e eletrónicos, por favor, contacte o seu Distribuidor ou Produtor para obter mais informações.

[Informação sobre a eliminação noutros Países fora da União Europeia]

Estes símbolos são válidos apenas na União Europeia. Se pretender eliminar este produto, contacte, por favor, as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido e solicite informação sobre o método de eliminação correto.
