Tipo di prodotto	Pompa di calore aria-acqua
Marca	PANASONIC
Modello	WH-SXF12D6E51
Categoria	Pompa di calore
Unità	Unità interna e unità esterna (sistema split)
Intervallo di temperatura esterna	Da -20°C a 35°C
Intervallo di temperatura di uscita dell'acqua	Da 25°C a 55°C
Modalità operative	Riscaldamento, Riscaldamento + Serbatoio, Solo serbatoio, Modalità silenziosa, Riscaldamento forzato
Riscaldamento di emergenza	Integrato, capacità selezionabile (3 kW / 6 kW / 9 kW)
Serbatoio acqua calda	Compatibile con serbatoio Panasonic (opzionale)
Programmazione	Timer settimanale con fino a 6 programmi al giorno
Funzioni speciali	Sterilizzazione, priorità solare, priorità riscaldamento, prevenzione del gelo, controllo termostatico esterno
Display	Pannello di controllo con schermo e tasti
Manutenzione regolare	Pulizia annuale del filtro esterno da parte di un professionista
Pulizia	Panno morbido e asciutto; non utilizzare acqua, benzene, diluente o polvere abrasiva
Sicurezza	Interruttore differenziale (RCCB) integrato, protezione antigelo, arresto di protezione

Domande frequenti - WH-SXF12D6E51 PANASONIC

Come impostare il timer settimanale?

Premere il tasto TIMER, quindi selezionare il giorno con i tasti ▲/▼. Confermare con SELECT. Impostare l'ora di avvio o arresto con OFF/ON e i tasti ▲/▼. Convalidare con SET. Fino a 6 programmi al giorno.

Cosa fare se appare un codice di errore sullo schermo?

Annotare il codice di errore e spegnere l'unità. Contattare il rivenditore autorizzato per la riparazione. Il timer viene automaticamente annullato in caso di errore.

Perché l'unità non riscalda in modo efficace?

Verificare che la temperatura impostata sia corretta, che le valvole del pannello radiante siano aperte e che le entrate/uscite d'aria dell'unità esterna non siano ostruite. Con temperature molto fredde, la capacità può diminuire.

Posso utilizzare un serbatoio d'acqua di un'altra marca diversa da Panasonic?

No, Panasonic non garantisce il corretto funzionamento né l'affidabilità del sistema con un serbatoio di un'altra marca. Utilizzare esclusivamente un serbatoio Panasonic.

Come attivare la funzione di sterilizzazione?

Nella modalità di regolazione speciale (premere 5 secondi su SET + CHECK), navigare fino al parametro 11 (Str Fun) e impostare su SÌ. È quindi possibile definire giorno, ora e temperatura (40°C a 75°C) nei parametri da 12 a 14.

Cos'è la modalità riscaldamento forzato?

In caso di guasto della pompa di calore, il riscaldamento di emergenza può essere attivato manualmente premendo FORCE. L'unità riscalderà quindi l'acqua con la resistenza di emergenza. Premere OFF/ON per arrestare questa modalità.

Perché l'unità esterna emette vapore o acqua?

È normale: durante il funzionamento in riscaldamento, l'acqua si condensa o evapora nei tubi. In modalità sbrinamento, può essere emesso vapore dallo scambiatore di calore.

Come ripristinare il sistema dopo un errore?

Per cancellare un errore, premere il tasto RESET (tasto 10 del pannello di controllo). Se l'errore persiste, contattare un rivenditore autorizzato.

Quale manutenzione devo effettuare regolarmente?

Pulire il filtro esterno almeno una volta all'anno (da un professionista). Verificare che le prese d'aria di aspirazione e uscita dell'unità esterna siano libere. In inverno, rimuovere la neve intorno all'unità esterna.

Come regolare la temperatura di uscita dell'acqua?

Premere SET per 5 secondi per entrare in modalità di regolazione sistema. Utilizzare ▲/▼ per selezionare il parametro (ad es. H20 La o H20 H), quindi premere SELECT. Impostare la temperatura tra 25°C e 55°C con ▲/▼ e convalidare con SET.

MANUALE UTENTE WH-SXF12D6E51 PANASONIC

Prima di utilizzare l'unità, si prega di leggere attentamente le istruzioni e di conservare questo opuscolo per potervi fare riferimento in futuro.

Prima di far funzionare l'unità, assicurarsi che l'installazione sia stata eseguita correttamente da un rivenditore autorizzato e che siano state seguite precisamente le istruzioni fornite per l'installazione.

42~49

Grazie per aver acquistato un prodotto Panasonic

INDICE

PRECAUZIONI PER LA SICUREZZA

34~35

PANNELLO DI CONTROLLO

36~39

UNITÀ INTERNA

40

SOLUZIONE DEI PROBLEMI

41

INFORMAZIONI

74~76

NOTA

Le illustrazioni contenute in questo manuale sono riportate esclusivamente a scopo esplicativo e potrebbero differire dall'apparecchio vero e proprio. I contenuti del presente manuale sono soggetti a migliorie senza preavviso e verranno aggiornati in base alle innovazioni future.

CONDIZIONI OPERATIVE

Temperatura acqua in uscita (°C)		Interna
RISCALDAMENTO	Max.	55
	Min.	25

AVVISO: Quando la temperatura esterna non è compresa nella gamma delle temperature di cui sopra, la capacità di riscaldare diminuirà sensibilmente e l'unità esterna potrebbe arrestarsi a seguito di un comando di sicurezza. L'unità esterna si riavvierà automaticamente dopo un breve periodo nel quale la temperatura esterna sarà tornata nei limiti di funzionamento.

PRECAUZIONI PER LA SICUREZZA

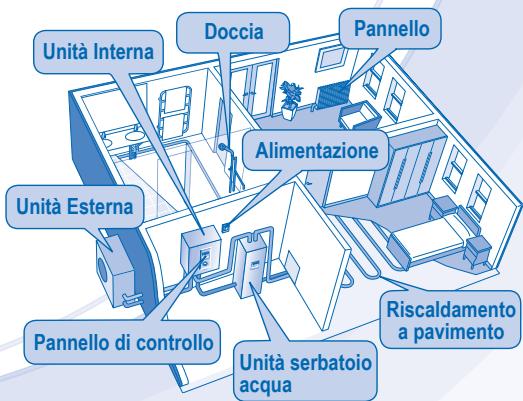

• La pompa di calore Aria-acqua Panasonic è un sistema split che consiste solo di un'unità interna e di una unità esterna. Questo sistema è progettato per essere utilizzato in combinazione con l'unità Panasonic Tank. Nel caso non si usi una unità Panasonic Tank con il sistema pompa di calore Aria-acqua Panasonic, la Panasonic non può garantire né il corretto funzionamento né l'affidabilità del sistema.
• Questo manuale descrive come far funzionare il sistema a pompa di calore solo tra unità interna ed esterna.
• Per altre operazioni come serbatoio acqua, radiatore, termo-controllo esterno e sistema a pavimento, vedere i manuali di funzionamento dei rispettivi produttori.

Per evitare lesioni personali, lesioni ad altri o danni alla proprietà, rispettare quanto segue.

In caso di uso scorretto dovuto alla mancata osservanza delle istruzioni, si possono verificare incidenti o danni di varia natura, la cui gravità è indicata dai seguenti simboli:

AVVERTENZE

Questo simbolo indica un pericolo di morte o lesioni gravi.

ATTENZIONE

Questo simbolo indica un rischio di lesioni o danni materiali.

Le istruzioni sono classificate in varie tipologie, contrassegnate dai seguenti simboli:

Questo simbolo indica un'azione PROIBITA.

Questi simboli indicano azioni OBBLIGATORIE.

AVVERTENZE

L'uso di questo apparecchio non è destinato a persone con capacità fisiche, sensoriali o mentali ridotte (compresi i bambini), o con mancanza di esperienza o competenza, a meno che non siano supervisionate o istruite sull'uso dell'apparecchio da una persona responsabile della loro sicurezza. Fare attenzione che i bambini non giochino con l'apparecchio.

Per la pulizia delle parti interne, la riparazione, l'installazione, la rimozione e la reinstallazione dell'unità, consultare un rivenditore autorizzato o uno specialista. L'installazione e la manipolazione sbagliate causeranno perdite, scosse o incendio.

Consultare un rivenditore autorizzato o uno specialista per l'uso del tipo di refrigerante specificato. L'uso di un refrigerante diverso da quello specificato potrebbe causare danni al prodotto, ustioni e lesioni, ecc.

Non installare l'unità in un ambiente con atmosfera potenzialmente esplosiva o infiammabile. La mancata osservanza di ciò può causare un incendio.

Non inserire dita o altri oggetti nell'unità interna o esterna, in quanto i componenti rotanti possono provocare delle lesioni.

Non toccare l'unità esterna durante temporali con fulmini, ciò potrebbe provocare una scossa elettrica.

AVVERTENZE

UNITÀ INTERNA E UNITÀ ESTERNRA

Non sedersi o camminare sull'unità, si più cadere in modo accidentale.

Non installare l'unità interna all'esterno. Essa è progettata solo per installatione interna.

ALIMENTAZIONE

Per evitare surriscaldamento e incendio, non utilizzato un cavo modificato, un connettor, una prolonga o un cavo non specificato.

Per evitare surriscaldamento, incendio o shock elettrico: · Non condidere la presa di corrente con altri appurechi. · Non utilizzato con mani bagnate. · Noniegareccessivamente il cavo di alimentazione elettrica.

Se il cavo di alimentazione è stato danneggiato, rivolgersi al produttore, ad un centro di assistenza autorizzato o ad un technician significato onde evitare rischi.

Questa unità è dotata di Residue Current Circuit Breaker (RCCB). Si consiglia fortemente di controllare il funzionamento di RCCB dopo l'installazione e periodicamente dopo assistenza o manutenzione da parte di un rivenditore autorizzato per assicurare che si in buone condizioni. Altrimenti, potrebbero verificarsi scosse elettriche o incendi in caso di malfunzionamento.

Per evitare scosso o incendio, si raccomanda fortemente l'installazione di un interruptatore differenziale (RCD).

Smettere di usare il prodotto quando verifica un'anormalità/guasto e scollegare la spina alla presa di corrente o portare l'interruttore o il salvavita su OFF. (rischio di fumo/fiamme/scosse elettrice) Esempi di anormalità/guasto · L'RCCB si spegne da solo. · Si avvee un odore di bruciatto, rumore o vibrazione anomale quando si usa l'unità. · L'unità continua a perdere acqua calda. Contattare immediamente il rivenditore locale per la manutenzione/riparazione.

Si raccomanda di indossare quanti durante riparazioni e manutenzioni per evitare rischi.

Il presente apparecchio deve averre la messa a terra per prevenir scosso o incendio.

Evitare scosso togliendo la corrente nei seguenti casi: - Prima di pulire o eseguire la manutenzione. - Inutilizzo prolongato dell'apparecchio.

Questo apparecchio è per usi multipli. Tutti i circuiti di alimentazione devono essere spenti prima di accederere a qualunque dei terminali dell'unità interna per evitare shock elettrici, incendi o lesioni mortali.

ATTENZIONE
UNITÀ INTERNA E UNITÀ ESTERNRA
	Non lavare l'unità interna con acqua, benzene, diluento o prodotti pulenti aggressivi.
	Non installare l'unità vicino ad apparentechipature a combustibile o in bagno. Altrimenti, potrebce causare scosse elettriche o incendi.
	Non toccare il tubo di scarico dell'acqua dell'unità interna durante il funzionamento.
	Non mettere nulla sopra o sotto l'unità.
	Non toccare l'aletra in alluminio affiliata, parti affiliate possono causere delle lesioni.
	Non usare l'impianto durante la sterilizzazione, onde evitare bruciature o calore eccessivo durante la doccia.
	Assicurarsi che il tubo di scarico sia collegato correttamente. Altrimenti, potrebbe verificarsi una fuoriuscita.
	Quando l'apparecchio è stato utilizzato per un lungo periodo, assicurarsi che la struttura di sostegno installata non si era deteriorata, in modo da evitare la caduta dell'unità.
	Le impostazioni del Campo della funzione di sterilizzazione devono essere configurate dal rivenditore autorizzato in base alle leggi e normative locali.
PANNELLO DI CONTROLLO
	Non far bagnare il pannello di controllo. Altrimenti, potrebbe causare scosse elettriche o incendi.
	Non premere il pulsanti del pannello di controllo con oggetti duri e appuntiti. In caso contrario più danneggiare l'unità.
	Non lavare il pannello di controllo con acqua, benzene, solventi o polveri abrasive.
	Non ispezionare néfare riparazioni al pannello di controllo da soli. Consultare il rivenitore autorizzato. Altrimenti si sono canasse lesionsi per un errato trattamento.

PANNELLO DI CONTROLLO

• Alcune funzioni descritte in questo manuale potrebbero non applicarsi all'unità dell'utente.
• Consultare il rivenditore autorizzato più vicino per ulteriori informazioni.

Per funzionamento normale, i tasti RESET FORCE SERVICE non sono in uso.

Aprire il coperchio per le selezioni dei tasti.

DISPLAY DEL PANNELLO DI CONTROLLO

a Indicatore OFF/ON modalità riscaldamento b Indicatore modalità serbatoio c Indicatore modalità silenziosa d Indicatore attivazione/disattivazione richiesta riscaldamento di riserva e Indicatore OFF/ON richiesta riscaldamento forzato f Visualizzazione termo-controllo esterno connesso g LED di funzionamento h Pannello solare Indicatore di attenzione (temperatura del serbatoio superiore a 60°C)

TASTO DEL PANNELLO DI CONTROLLO

1 Tasto OFF/ON 2 Tasto modalità funzionamento 3 Tasto funzionamento a potenza bassa 4 Tasto attivazione riscaldatore di riserva unità interna 5 Tasti modalità impostazione del sistema

PREPARAZIONE PANNELLO DI CONTROLLO

Impostazione del giorno e dell'ora correnti

1. Premere 2. Premere o per IMPOSTARE il giorno corrente. 3. Premere per confermare. 4. Ripetere i punti 2 e 3 per impostare l'ora corrente.

Visualizzazione impostazioni timer/orologio Visualizzazione temperatura ambiente esterno Visualizzazione temperatura uscita acqua Indicatore (OFF/ON) riscaldatore di riserva attivo Indicatore (OFF/ON) riscaldatore ausiliario attivo Indicatore OFF/ON funzionamento sbrinamento sistema Indicatore OFF/ON modalità impostazione sistema q Indicatore OFF/ON modalità controllo stato del sistema Indicatore OFF/ON modalità di servizio

6 Tasto Gruppo impostazione timer Tasto modalità riscaldamento forzato 8 Tasto modalità di servizio 9 Tasti modalità controllo stato del sistema 10 Tasto di reset errori

Note:

• Il giorno e l'ora correnti devono essere impostati quando:
• L'apparecchio viene acceso per la prima volta.
• Quando è passato molto tempo dall'ultima accensione.
• L'ora presente impostata sarà la standard per tutte le operazioni con timer.

IMPOSTAZIONE FUNZIONI SPECIALI

• Dopo l'installazione iniziale, è possibile regolare manualmente le impostazioni. Le impostazioni iniziali restano attive fino a che l'utente non le modifica.
• Il pannello di controllo può essere usato per installazioni multiple. Alcune funzioni potrebbero non applicarsi all'unità dell'utente.
• Prima dell'impostazione, assicurarsi che il LED di funzionamento sia OFF.

1. Premere SET e CHECK simultaneamente per 5 secondi per entrare nella modalità impostazioni speciali. L'indicatore "IMPOSTAZIONI" e "STATO" è attivo.
2. Premere o per navigare tra le funzioni.
3. Premere SELECT per accedere alla funzione.
4. Premere o per attivare o disattivare la funzione o per impostare altre opzioni.
5. Premere SET per confermare.

Impostazione	Display del pannello di controllo		Descrizione
1	ra o i	con	Termo-controllo esterno (S/ NO)Per impostare la connessione del termo-controllo esterno.
2	HEATER	CAP	Selezione capacità riscaldatore di riserva unità interna (3kW / 6kW / 9kW)Per ridurre la potenza del riscaldatore qualora non necessaria. Le opzioni variano in base al modello.
3	Anti	FrE	Funzione anticongelamento dell'impianto idraulico (S/ NO)Per attivare o disattivare la funzione anticongelamento dell'impianto idraulico quando l'unità è OFF.
4	TANK	con	Connessione serbatoio (S/ NO)Per impostare la connessione al serbatoio.Nota: Se la selezione "Collegamento serbatoio" è su "NO", le impostazioni 5 ~ 14 vengono saltate.
5	SOLAR	Pry	Priorità solare (S/ NO)Consente di selezionare l'uso solare per il riscaldamento del serbatoio d'accua.
6	HEAT	Pry	Priorità riscaldamento (S/ NO)Per scegliere il riscaldamento della stanza come priorità durante la modalità HEAT (CALDO) + TANK (SERBATOIO).Nota: Se la selezione "Priorità riscaldamento" è su "S", le impostazioni 7 ~ 8 vengono saltate.
7	HEAT	int	Impostazione intervallo funzionamento riscaldatorePer impostare il timer per la modalità Heat (Caldo) durante la modalità HEAT (CALDO) + TANK (SERBATOIO) (0,5 ore ~ 10 ore).
8	TANK	int	Impostazione intervallo riscaldamento serbatoioPer impostare il timer per il serbatoio durante la modalità RISCALDAMENTO + SERBATOIO (5 minuti ~ 1 ora 35 minuti).
9	BOOSTER	hcr	Funzione riscaldatore ausiliario (S/ NO)Per attivare o disattivare la funzione riscaldatore ausiliario serbatoio.Nota: Se la selezione "Funzione riscaldatore ausiliario" è su "NO", l'impostazione 10 viene saltata.
10	BOOSTER	dL	Impostazione ritardo di tempo riscaldatore ausiliarioPer impostare il timer di ritardo del riscaldatore ausiliario su ON se non si raggiunge la temperatura del serbatoio dell'accua (20 minuti ~ 1 ora 35 minuti).

• Non usare l'impianto durante la sterilizzazione, onde evitare bruciature o calore eccessivo durante la doccia.
• Le impostazioni del campo della funzione di sterilizzazione devono essere configurate dal rivenditore autorizzato in base alle leggi e normative locali.

11	Str	Fun	Sterilizzazione (S / NO) Per impostare la sterilizzazione, se necessario. Note: Se la selezione "Sterilizzazione" è su "NO", le impostazioni 12 ~ 14 vengono saltate.
12	Str		Impostazione giorno e ora sterilizzazione
13	Str	boi	Per impostare il timer per la sterilizzazione (solo una volta alla settimana, funzionaanche in condizione di standby). Impostazione temperatura sterilizzazione
14	Str	oPr	Per impostare la temperature per la funzione sterilizzazione (40°C ~ 75°C). Tempo sterilizzazione continua Per impostare il timer permantere la temperature di riscaldamento per completarela funzione sterilizzazione (5 minuti ~ 1 ora).

OFF/ON ①

PER ACCENDERE O SPEGNERE L'UNITÀ

• Quando l'unità è attiva, il LED di funzionamento si accende e la temperatura reale di uscita dell'acqua e la temperatura ambiente esterna sono visualizzate sul display del pannello di controllo.

MODALITÀ

PER SELEZIONARE LA MODALITÀ OPERATIVA

- MODALITÀ RISCALDAMENTO

• Per attivare o disattivare il funzionamento del riscaldamento a pannello/pavimento.
• In questa modalità, l'unità esterna fornisce la capacità di riscaldamento all'unità interna.

- MODALITÀ RISCALDAMENTO + SERBATOIO

• In questa modalità, l'unità esterna fornisce la capacità di riscaldamento al serbatoio di igienizzazione e all'unità interna.
• Questa operazione non si usa se il serbatoio dell'acqua di igienizzazione non è installato.

- MODALITÀ SERBATOIO

• Per attivare o disattivare il funzionamento del serbatoio di igienizzazione.
• In questa modalità, l'unità esterna fornisce la capacità di riscaldamento al serbatoio di igienizzazione.

QUIET

PER GODERE DI UN AMBIENTE TRANQUILLO

• Questa operazione riduce il rumore dell'unità esterna. Questa condizione potrebbe diminuire la capacità di riscaldamento.

HEATER

PER ATTIVARE IL RISCALDATORE DI RISERVA

• Il riscaldatore di riserva assicura capacità di riscaldamento extra in caso di temperatura esterna fredda e può essere attivato solo in funzionamento modalità riscaldamento per l'unità interna se attenuato premendo quel tasto.
• Il riscaldatore di riserva si attiva automaticamente quando sono rispettate le condizioni di impostazione.
• Per disattivare manualmente il funzionamento del riscaldatore, premere nuovamente il tasto corrispondente.

MODALITÀ CONTROLLO STATO DEL SISTEMA

1. Premere CHECK per 5 secondi per entrare in modalità STATO.
2. Premere o per verificare la temperatura di ingresso dell'acqua, la temperatura del serbatoio, la frequenza di funzionamento del compressore e la cronologia degli errori.

CANCEL

Premere

per uscire dalla modalità STATO.

• Quando si entra nella modalità STATO, l'indicatore "STATO" è ON.
• La modalità "STATO" non può essere attivata quando l'indicatore "IMPOSTAZIONI" è ON.

• Si consiglia vivamente di contattare il rivenditore autorizzato più vicino per modificare l'intervallo di temperature dell'acqua. L'uso del pannello di controllo potrebbe impostare l'intervento di temperatura per la temperatura dell'uscita dell'acqua e per la temperatura ambiente esterna.

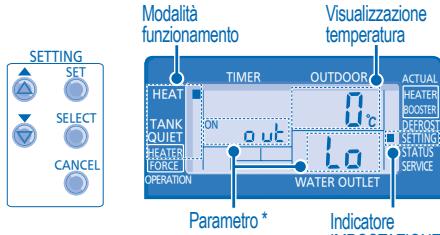

MODALITÀ IMPOSTAZIONE SISTEMA

1. Premere per 5 secondi per entrare in modalità IMPOSTAZIONI. L'indicatore "IMPOSTAZIONI" è ON.
2. Premere o per scegliere un parametro.
3. Dopo aver selezionato il parametro desiderato, premere SELECT per entrare.
4. Premere o per impostare la temperatura desiderata.
5. Premere di nuovo per confermare l'impostazione. Ripetere le fasi da 2 a 5 per impostare altri parametri.

Modalità di funzionamento Parametro * Descrizione

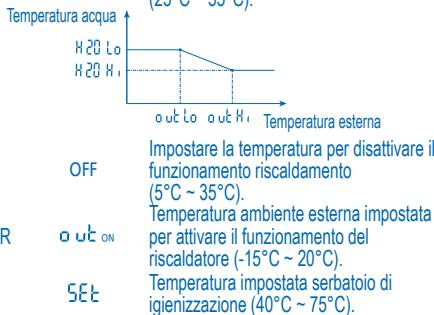

HEAT aut La Temperatura ambiente esterno bassa (-15°C ~ 15°C). HEAT out H. Temperatura ambiente esterno alta (-15°C ~ 15°C). HEAT H 20 L o temperatura uscita acqua impostata a temperature ambiente esterna bassa (25°C ~ 55°C) HEAT H 20 H, temperatura uscita acqua impostata a temperature ambiente esterna alta (25°C ~ 55°C) Temperatura acqua

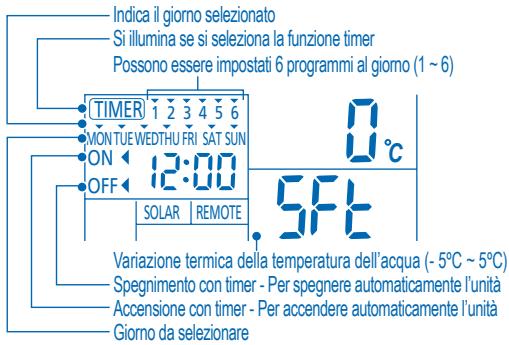

IMPOSTAZIONE VARIAZIONE TERMICA DELLA TEMPERATURA DELL'ACQUA

1. Premere 1 entro 5 secondi. Ripetere i punti da 3 a 5 per impostare la variazione di temperatura desiderata (-5°C ~ 5°C) Nota: Premere o attendere 30 secondi per uscire dalla modalità IMPOSTAZIONI.
2. Le impostazioni di temperatura saranno memorizzate nel sistema una volta confermate.
3. La modalità "IMPOSTAZIONI" non può essere attivata quando l'indicatore "SERVIZIO" e "STATO" sono ON.

Funzione	Incremento
Accesso alla modalità timer	Premere TIMER.
Impostare giorno e ora	1. Premere o per segliere il giorno desiderato.
	2. Premere SELECT per confermare.
	3. "1" lampeggerà, premere per impostare il programma 1. OFF/ON
	4. Premere o per selezione timer ON o OFF.
	5. Premere o per segliere l'ora desiderata.
	CON il timer è possible impostare o, o, o e la variazione di temperatura desiderata SET
	6. Premere per confermare il programma 1. Il giorno selezionato sare evidenziato con▼. • Dopo 2 secondi, il display passera al programma successivo. • Durante l'impostazione del timer, se non si preme alcun tasto entro 30 secondi o se si preme SET, sare confermata l'impostazione di quel momento e la procedura di configurazione del timer termina.
Aggiunta / modifica del timer	Ripetere i punti precedenti.
Disattivazione timer	Premere TIMER, poi CANCEL.
Attivazione timer	Premere TIMER, poi SET.
Controllo del timer	1. Premere TIMER.
	2. Premere o fino a che non viene visualizzato il giorno desiderato, premere per confermare la selezione.
	3. Premere o per controllare i programmi impostati.
Annullamento timer	1. Premere TIMER.
	2. Premere o fino a che non viene visualizzato il giorno desiderato, premere per confermare la selezione.
	3. Premere SELECT per accederate all'impostazione del programma.
	4. Premere o fino a quando non viene lostrato il programma desiderato.
	5. Premere per annullare il programma.

Nota:

• È possibile impostare il timer per tutti i giorni della settimana (da lunedì a domenica) con 6 programmi giornalieri.
• Quando l'unità è accesa con ON TIMER, utilizzerà la temperatura impostata in precedenza per controllare la temperatura di uscita dell'acqua.
• Lo stesso programma per il timer non può essere impostato nello stesso giorno.
• È inoltre possibile selezionare giorni collettivi con la medesima impostazione di timer.
• Favorisce il risparmio energetico impostando fino a 6 programmi per ciascun dato giorno.
• Spegnere l'apparecchio prima di pulirlo.

ISTRUZIONI PER LA PULIZIA

Non lavare l'apparecchio con benzene, solventi o polveri abrasive. - Impiegare esclusivamente saponi o detergenti neutri per la casa (≈ pH7). Non usare acqua ad una temperatura superiore a 40°C.

SUGGERIMENTI

• Per assicurare una performance ottimale dell'unità, pulizia e manutenzione devono essere eseguite a intervalli regolari. Consultare un rivenditore autorizzato.

MANOMETRO DI PRESSIONE DELL'ACQUA.

Non premere o colpire il coperchio di vetro con oggetti duri e appuntiti. Questo può danneggiare l'unità.

• Assicurarsi che la pressione dell'acqua sia tra 0,05 e 0,3 MPa (0,1 MPa = 1 bar).
• Nel caso la pressione dell'acqua sia fuori da quell'intervallo, consultare un rivenditore autorizzato.

UNITÀ INTERNA E PANNELLO DI CONTROLLO

Non spruzzare acqua direttamente. Asciugare l'apparecchio con un panno morbido e asciutto.

FILTRO ESTERNO

• Pulire il filtro esterno almeno una volta all'anno. In caso contrario, si potrebbe otturare, con conseguenti problemi all'impianto. Rivolgersi a un rivenditore autorizzato.

UNITÀ ESTERNA

Non ostruire le bocchette di ingresso e uscita dell'aria perché ciò potrebbe causare prestazioni scadenti o guasti. Rimuovere gli ostacoli per assicurare la ventilazione. In inverno, eliminare la neve dall'unità esterna in modo che non copra le bocchette di ingresso e uscita dell'aria.

ISPEZIONE

• Per garantire un funzionamento ottimale dell'unità, svolgere regolarmente controlli stagionali dell'unità, del filtro esterno e del cablaggio in loco. Tali operazioni devono essere svolte da un rivenditore autorizzato.
• Eliminare le eventuali ostruzioni alle bocchette di ingresso ed uscita dell'aria dell'unità esterna.

PRIMA DI LUNGHI PERIODI DI INATTIVITÀ

• Spegnere l'apparecchio.

TOGLIERE LA CORRENTE, quando consultare un rivenditore autorizzato in base alle seguenti condizioni:

• Durante il funzionamento si sentono rumori anomali.
• Penetrazione di acqua o di corpi estranei nel pannello di controllo. L'unità interna perde acqua. L'interruttore salvavita scatta frequentemente.
• Il cavo di alimentazione si surriscalda in modo anomalo.

SOLUZIONE DEI PROBLEMI

Le condizioni seguenti indicano un guasto.

CONDIZIONE	CAUSA
Frusci durante il funzionamento.	Flusso del refrigerante all'interno dell'unità.
L'operazione è ridardata di quale minuto dopo il riavvio.	Il ritardo è una protezione del compressore dell'apparecchio.
Dall'unità esterna fuiesce acqua/vapore.	Condensa o evaporazione nei condotti.
Dall'unità esterna fuiesce del vapore durante la modalità di riscaldamento.	Cio è dovuto al fatto che l'operazione di sbrinamento si verifica sullo scambiatore di calore.
L'unità esterna non funziona.	Quando la temperatura esterna è fuori dall'intervallo di funzionamento, il systema a pompa di calore entra in controllo di protezione.
Il funzionamento dell'impianto pompa di calore aria-acqua si arresterà.	Ilsystema pompa di calore attiva il commando di sicurezza. Il compressore si arrasta se la temperatura d'ingresso dell'acqua è inferiore a 18°C; e l'alimentazione del riscaldatore di riserva si accende se la temperatura d'ingresso dell'acqua è inferiore a 23°C.
Ilsystema ha dificoltà a scaldarsi.	Quando l'unità interna è in funzione con il riscaldamento a pavimento o quello a pannello contemporaneamente, quello po far si che la temperatura dell'acqua calda si più Bassa e si indebolisce il riscaldamento a pavimento o quello a pannello. Quando la temperatura esterna è bassa, po èssere difficile riscaldare. C'e un cumulo di neve che blocca l'uscita di scarico o l'ingresso dell'unità esterna. Quando la temperatura dell'acqua in uscita è impostata Bassa, po èssere difficile riscaldare.
Ilsystema non si scaldà subito.	A causa della natura delsystema a pompa di calore, poè volerci del tempo per riscaldare l'acqua se l'unità parte a freddo.
Il riscaldatore di riserva SI ACCENDE automaticamente se non è arrivato.	L'ACCENSIONE del riscaldatore di riserva è una protezione dello scambiatore di calore dell'unità interna.
Il funzionamento si avvia automaticamenteanche alla段时间on.	Timer di sterilizzazione impostato.

Eseguire i controlli seguenti prima di rivolgersi all'assistenza.

CONDIZIONE	CONTROLLARE
La modalità di riscaldamento non funzione in maniera efficiente.	• Impostare la temperature corretta. • La valvola del riscaldatore a pannello potrebbe essere chiusa. • Eliminare le eventuali ostruzioni alle bocchette di ingresso ed uscita dell'aria dell'unità esterna.
Rumore durante il funzionamento.	• Verificare se l'unità è stata installata in posizione inclinata o se la copertura non è stata chiusa correttamente.
L'apparechio non funzione.	• Verificare se è si è attivato l'interruttore di circuito.
Il LED di funzionamento non si accende o il pannello di controllo è bianco.	• L'apparechio è spento o c'é una mancanza di energia elettrica.

Il LED di funzionamento lampeggia e compare un codice di errore sul display del pannello di controllo.

• Spegnere l'unità e mostrare il codice di errore al rivenditore autorizzato.
• Annullamento funzionamento con timer se si presenta un codice di errore.

Tasto modalità riscaldamento forzato

FORCE

• In caso di guasto al sistema della pompa di calore aria - acqua, il riscaldatore di riserva deve essere usato per riscaldare l'acqua. Premere FORCE per accendere il riscaldatore di riserva.
• Premere OFF/ON per arrestare il funzionamento riscaldamento forzato.
• In modalità riscaldamento forzato non è consentita alcun'altra operazione.

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature

Questi simboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchi elettrici ed elettronici, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.
