15187 - Multimetrs PROLINE - Bezmaksas lietošanas instrukcija

Produkta veids	AC Skavas multimetrs
Zīmols	Proline
Modelis	15187
Displejs	LCD, max 6000 skaitījumi
Maiņstrāvas diapazons	0.01 A – 200 A
Maiņstrāvas precizitāte	±(2.5% + 8 cipari)
Līdzstrāvas sprieguma diapazons	0.5 V – 600 V
Līdzstrāvas sprieguma precizitāte	±(0.5% + 3 cipari)
Maiņstrāvas sprieguma diapazons	1 V – 600 V
Maiņstrāvas sprieguma precizitāte	±(0.8% + 5 cipari)
Pretestības diapazons	0 – 6 kΩ
Pretestības precizitāte	±(0.8% + 3 cipari)
Nepārtrauktības pārbaude	Skaņas signāls, ja < 50 Ω
Drošības klase	CAT III 600 V, dubultā izolācija
Barošana	2 × 1.5V AAA baterijas
Automātiska izslēgšanās	Pēc 10 minūtēm bez darbības
Datu noturēšana	Jā
Fona apgaismojums	Jā, automātiska izslēgšanās pēc 1 minūtes
Svars	Maks. 200 g
Izmēri (aptuveni)	200 × 70 × 35 mm
Piederumi	Testa vadi, auduma soma, rokasgrāmata, baterijas
Uzglabāšanas temperatūra	-10 °C līdz 50 °C
Darba temperatūra	18 °C līdz 28 °C

Bieži uzdotie jautājumi - 15187 PROLINE

Kā izmērīt maiņstrāvu ar Proline 15187 skavas multimetru?

Nospiediet FUNC taustiņu, lai pārslēgtos uz maiņstrāvas režīmu (displejs rāda 'A~'). Atveriet skavas galvu, izmantojot sprūdu, un saspiediet ap vienu vadītāju. Rādījums parādās, kad strāva pārsniedz 0.01 A.

Kā izmērīt līdzstrāvas spriegumu?

Nospiediet FUNC taustiņu, lai izvēlētos līdzstrāvas sprieguma režīmu (displejs rāda 'DC V'). Pievienojiet sarkano testa vadu 'VΩ' ligzdai un melno 'COM' ligzdai. Pieskarieties zondēm pie shēmas. Multimetrs rāda spriegumu.

Kā izmērīt pretestību?

Nospiediet FUNC taustiņu, lai izvēlētos pretestības režīmu (Ω). Pievienojiet testa vadus pie rezistora. Ja pretestība > 6 kΩ, displejs rāda '----'. Ja < 50 Ω, atskan skaņas signāls nepārtrauktībai.

Kā izmantot nepārtrauktības pārbaudi?

Nepārtrauktības pārbaude ir integrēta pretestības režīmā. Ja pretestība ir mazāka par 50 Ω, iekšējais skaņas signāls pīkst un iedegas On/Off indikators. Nav nepieciešams papildu taustiņš.

Ko nozīmē '0L' displejā?

'0L' vai '-0L' norāda, ka izmērītā vērtība pārsniedz izvēlēto diapazonu (pārslodze). Ja iespējams, izvēlieties augstāku diapazonu vai pārbaudiet, vai ieeja ir multimetra robežās.

Kā nomainīt baterijas?

Kad parādās zema akumulatora simbols, izslēdziet multimetru un noņemiet testa vadus. Atskrūvējiet akumulatora vāku, nomainiet ar divām jaunām 1.5V AAA baterijām, ievērojot polaritāti, pēc tam aizveriet vāku.

Vai multimetram ir automātiska izslēgšanās?

Jā, multimetrs automātiski izslēdzas pēc 10 minūtēm bez darbības. Lai atspējotu šo funkciju, turiet nospiestu FUNC taustiņu, ieslēdzot multimetru.

Kā izmantot datu noturēšanu un fona apgaismojumu?

Īsi nospiediet H/★ taustiņu, lai noturētu rādījumu; nospiediet vēlreiz, lai atbrīvotu. Turiet nospiestu to pašu taustiņu ilgāk par 2 sekundēm, lai ieslēgtu fona apgaismojumu; tas automātiski izslēdzas pēc 1 minūtes.

Kādi drošības pasākumi jāievēro?

Vienmēr izmantojiet komplektācijā iekļautos testa vadus. Nepārsniedziet CAT III 600V. Turiet pirkstus aiz aizsargiem. Atvienojiet vadus pirms diapazona maiņas. Neizmantojiet lietū vai augstā mitrumā. Nekavējoties nomainiet bojātas zondes.

Ko nozīmē CAT III 600V?

CAT III (III kategorija) nozīmē, ka multimetrs ir aizsargāts pret pārejošiem pārspriegumiem fiksētās instalācijās (piem., sadales paneļos). 600V ir maksimālais spriegums pret zemi. Dubultā izolācija nodrošina papildu drošību.

LIETOŠANAS INSTRUKCIJA 15187 PROLINE

1. Drošības informācija

Uzmanību!

Ierīces lietošanas laikā nepieciešams ievērot sevišku uzmanību. Nepareizi lietojot ierīci var sabojāt ierīci vai notikt elektriskās strāvas trieciens.

Lietošanas laikā nepieciešams ievērot vispārējos drošības principus un ierīces lietošanai nepieciešamos drošības līdzekļus.

Lai pilnībā izmantotu ierīces iespējas un garantētu drošu darbu nepieciešams rūpīgi iepazīties ar šo instrukciju un ievērot instrukcijā uzradītās darba metodes.

leřice atbilst drošības prasībām saskaņa ar normām IEC-61010-1, IEC-61010-2-030 un IEC-61010-2-032 priekš elektriskām mērišanas ierīcēm. lerīce nodrošina izturību pret II klases piesārņojuma pakāpi un mērijuma drošību KAT III 600 V.

Nepieciešams stingri ievērot drošas lietošanas norādījumus, lai ierīces lietošana būtu droša.

Pilna atbilstība drošības standartiem ir iespējama tikai tad, kad ierīce ir lietota ar komplektā pievienotiem mērīšanas vadiem. Vadu bojājumu gadījumā tos nepieciešams apmainīt ar tāda paša modela vadiem vai tādu pašu elektrisko parametru vadiem.

a) Lai izvairītos no elektriskās strāvas trieciena vai ugunsgrēka mērinstrumentu nedrīkst pakļaut lietus vai mitruma iedarbībai. Mērinstruments ir paredzēts tikai iekštelpu lietošanai.
b) Uz displeja parādoties brīdinājuma simbolam nepieciešams nekavējoties mainīt baterijas. Pretējā gadījumā nākošais mērījuma rezultāts var būt neprecīzs. Tas var novest līdz klūdainiem, nepareiziem mērījumu rezultātiem un pat radīt elektriskās strāvas triecienu.
c) Pirms bateriju maiñas mērītāju nepieciešams atvienot un izslēgt.
d) Pirms mērinstrumenta ieslēgšanas nepieciešams pārbaudīt vai tas nav bojāts. Ja ir redzami ievērojami bojājumi nedrīkst veikt nekādus mērījumus. Nelietot bojātu mērinstrumentu.
e) Pirms mērinstrumenta ieslēgšanas nepieciešams pārbaudīt mērišanas zondes izolācijas stāvokli. Mērišanas zondes bojājumu gadījumā pastāv elektriskās strāvas trieciena risks. Nelietot bojātas mērišanas zondes.
f) Mērīšanas laikā nepieskarties pie spailēm un mērīšanas ligzdām. Neveikt mērījumus ar mitrām rokām kā arī vietās ar lielu mitrumu. Neievērojot šo norādījumu var notikt

elektriskās stāvas trieciens.

g) Mērīšanas laikā pirkstus vienmēr jātur aiz mērinstrumenta vai mērīšanas zondes vadu aizsargbarjeras, kuras lietotājam norāda drošu pieeju pie mērīšanas zondes un ierīces.
h) Pirms mērišanas diapazona maiņas no mērāmās kēdes nepieciešams atvienot mērišanas vadus.
i) Nedrīkst pārsniegt elektrisko parametru robežvērtības, kuras ir uzrādītas katram mērīšanas diapazonam. Ja nav zināma elektriskās vērtības skala mērīšanai nepieciešams izvelēties vislielāko diapazonu.
j) Nav ieteicams lietot mērinstrumentu vidē, kur ir stiprs magnētiskais lauks un kur pastāv eksplozijas vai ugunsgrēka bīstamība.
k) Glabāt bērniem nepieejamā vietā.
I) Glabāt un transportēt sargājot no mitruma, putekliem un augstas temperatūras.
m)Nav pieļaujas jebkādas ierīces modifikācijas.

1.1 Sagatavošana

1.1.1 lerīces lietošanas laikā lietotājam jāievēro standarta drošības principi: - vispārējie drošības līdzekļi, kuri aizsargā no elektriskās stāvas trieciena; - novērst neparedzētu lietošanu.

1.1.2 Pēc piegādes ierīci nepieciešams pārbaudīt ṣemot vērā transporta bojājumus.

1.1.3 Pēc piegādes ierīci, kura tika glabāta un transportēta ekstremālos apstākļos nepieciešams pārbaudīt tās apzīmējumu un varbūtējus bojājumus.

1.1.4 lerīci nepieciešams uzturēt labā tehniskā stāvoklī. Pirms lietošanas sākuma to nepieciešams pārbaudīt ṣemot vērā varbūtējus izolācijas bojājumus un vada metāla dzīslas atklāšanos.

1.2 Simboli

Informācija (svarīga drošības informācija atrodas lietošanas instrukcijā). Šis simbols nozīmē, ka ierīci var izmantot ar zem sprieguma atrodošiem bīstamiem pārvadiem. Dubulta izolācija (kategorija II).

CAT III attiecas uz pārspreguma līmeni III (instalācijas) saskaņā ar normu IEC-61010-1. Piesārņojuma pakāpe 2 nozīmē impulsa līmeni, no kura aizsargā pārspreguma aizsardzība.

CE Izpilda atbikstošo Eiropas normu prasības. ⊥ Zemējums.

1.3 Konservācija

1.3.1 Nedrīkst mēģināt atvērt korpusa apakšējo daļu ierīces remonta vai regulēšanas nolūkos. Šo darbību var veikt tikai elektriķi, kuri ir iepazinušies ar ierīci un elektriskās strāvas trieciena bīstamību.
1.3.2 Pirms ierīces apakšējā korpusa vai bateriju nodalījuma vāka atvēršanas no mērāmā parada atvienot zondi.
1.3.3 Baterijas mainīt, kad parādīsies simbols ☐, lai nepieļautu elektriskās stāvas triecienu, kurš izriet no nepareiza mēriju rezultātu nolasījuma.
1.3.4 Tīrot ierīci ar mitru drānu un maigu tīrīšanas līdzekli izvairīties izmantot abrazīvus līdzeklus un škīdinātājus.
1.3.5 Ja ierīce netiek lietot to nepieciešams izslēgt un slēdzi pārslēgt stāvoklī „OFF”.
1.3.6 Ja ierīce netiek ilgāku laiku lietota, lai nenotiktu ierīces sabojāšanās nepieciešams izņemt bateriju.

2. Apraksts

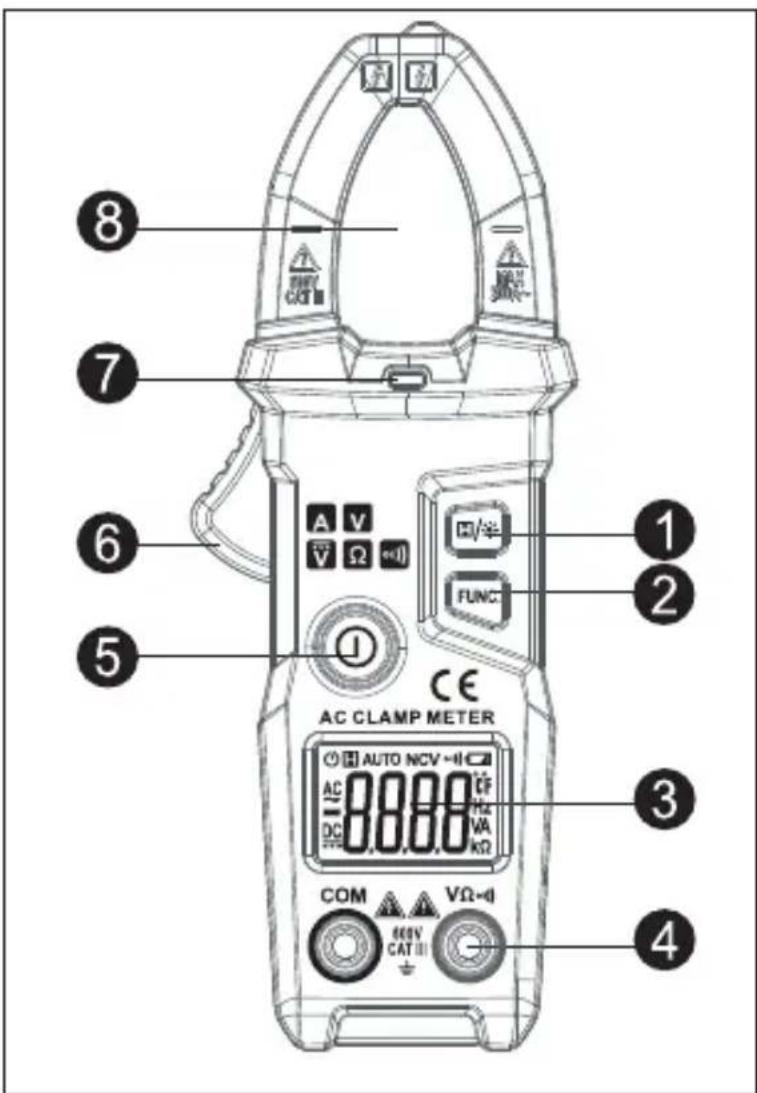

2.1 Elementu apraksts

① Taustiņš HOLD / apgaismojums
② Mērījumu funkcijas izvēle
③ Displejs
④ leejas ligzda
⑤ Slēdzis
⑥ Trigeris
⑦ leslēgšanas indikators
⑧ Intensitātes mērišanas skavas

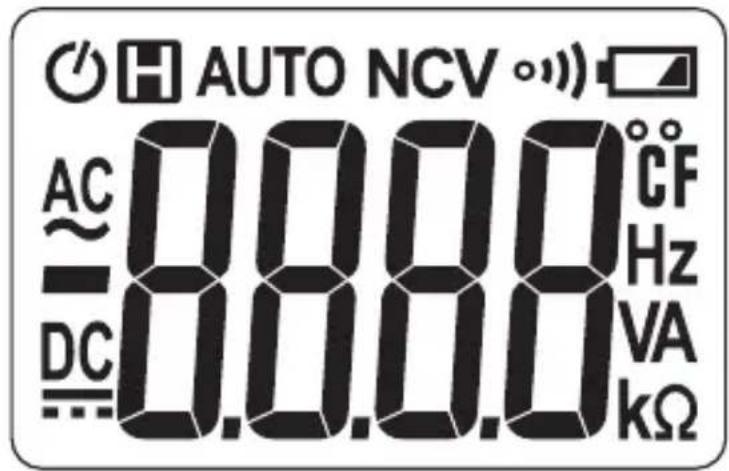

2.2 Škidro kristālu displejs

~	Mainstrāva un līdzstrāva
•	leslēgšanas indikators
AUTO	Automātiskās skenēšanas režīms
	Automātiskās izslēgšanas indikators
	Baterijas zema līmeņa indikators
	Datu apturēšanas statuss displejā
V;A	Volts (spriegums); Ampērs (intensitāte)
Ω; kΩ; MΩ	Oms, kilooms un megaoms (pretestība)

3. Specifikācija

lerīci nepieciešams katru gadu atkārtoti kalibrēt 18°C–28°C un relatīvā mitruma virs 75% apstāklos.

3.1 Svarīgākā informācija

• lerīce automātiski izvēlas mērīšanas funkcijas un diapazonus.
• Aizsardzība pret pārslodzi pilnā diapazonā.
• Maksimāli pieļaujamais spriegums starp mērīto spaili un zemējumu: Līdzstrāva 600 V vai maiņstrāva 600 V.
  • Darba masa: līdz 200 g
• Displejs: škidro kristālu
• Maksimālā uzrādītā vērtība: 6000 mērījumu
• Polaritātes apzīmējums: automātiskā norāde „–” nozīme mīnusa polaritāti
• Diapazona pārsniegšanas apzīmējums: „0L” vai „–0L”
  • Mērījumu ṣemšanas biežums: apm. 3/s
• Displejs: funkciju un vērtību uzrādīšana

• Patstāvīgās izslēgšanas laiks: 10 minūtes
• Barošana 2 baterijas AAA 1,5 V
- Informācija par baterijas sprieguma kritumu: Simbols ☐ uz škidro kristālu displeja
• Temperatūras indikators: mazāk par 0,1 x precizitāte / °C
• Darba temperatūra: 18°C\~28°C
• Glabāšanas temperatūra: -10°C\~50°C

3.2 Tehniskā specifikācija

3.2.1 Mainstrāvu intensitāte

Mērīšanas diapazons	Izšķirtspēja	Precizitāte
6A	0.001A	±(2,5% no lasījuma + 8 cipari)
60A	0.01A
200A	0.1A

• Minimālā ieejas intensitāte: 0,01 A maînstrāvas
• Maksimālā ieejas intensitāte: 200 A maiṇstrāvas
• Frekvences diapazons: 45\~65 Hz;

3.2.2 Līdzstrāvas spriegums

Mērišanas diapazons	Izškirtspēja	Precizitāte
600V 0.1V		±(0,5% no lasījuma + 3 cipari)

• Minimālā ieejas strāva: 0,5 V līdzstrāvas
• Maksimālā ieejas strāva: 600 V līdzstrāvas

3.2.3 Mainstrāvas sprieguma

Mērīšanas diapazons	Izšķirtspēja	Precizitāte
600V 0.1V		±(0,8% no lasījuma + 5 cipari)

• Minimālā ieejas strāva: 1,0 V mainstrāvas
• Maksimālā ieejas strāva: 600 V mainstrāvas (pareiza vērtība)
• Frekvences diapazons: 45\~65Hz

3.2.4 Elektriskā pretestība

Mērīšanas diapazons	Izšķirtspēja	Precizitāte
6kΩ 0.001kΩ		±(0,8% no lasījuma + 3 cipari)

- Pārslodzes aizsardzība: 600 V līdzstrāva vai mainstrāva (pareiza vērtība)

3.2.5 Vada nepārtrauktības tests

Mērīšanas diapazons	Izšķirtspēja	Funkcijas
•••	1Ω	Ja mērītās ħēdes elektriskā pretestība ir mazāka par 50Ω, var iedarboties ierīces skaņas signāls.

- Pārslodzes aizsardzība: 600 V līdzstrāva vai mainstrāva (pareiza vērtība)

4. Lietošanas pamatnostādnes

4.1 Funkcija HOLD

Ja mērīto vērtību vēlamies atstāt uz ekrāna, mērīšanas laikā nepieciešams uzmanīgi nospiest taustiņu H/※. Lai dzēstu šo vērtību uz ekrāna, atkārtoti nospiest taustiņu

4.2 Apgaismojums

1) Ja mērijumu vieta ir pārāk tumša, nospiežot taustiņu 📄/※ un turot vismaz 2 sekundes ieslēgsies apgaismojums. Apgaismojuma funkcija izslēgsies apmēram pēc minūtes.

2) Nospiežot taustiņu 📂/✿ un turot 2 sekundes, šajā laikā apgaismojums nodzisīs.

4.3 Automātiskā izslēgšana

1) Ja 10 minūtes no ierīces ieslēgšanas netiks veikta nekāda darbība, ierīce pāriet nomoda stāvoklī. Automātiskā izslēgšana var samazināt enerģijas patēriņu. Divas minūtes pirms izslēgšanās un sekojoši pēc katras minūtes ieslēgsies skaņas signāls.

2) Nospiežot jebkādu taustiņu ierīce pēc automātiskās izslēgšanas aktivizēsies.

3) Automātiskās izslēgšanas funkciju ierīces inicializēšanas laikā var deaktivizēt nospiežot taustiņu FUNC.

4.4 Mērišanas sagatavošana

1) Nospiest slēdzi 2 sekundes, lai ierīci inicializētu. Ja bateriju spriegums ir zems (mazāk par apm. 2,4V), uz displeja parādīsies simbols □. Bateriju nepieciešams neka-vējoties apmainīt. Ja pēc inicializēšanas tiks nospiests slēdzis, ierīce izslēgsies.

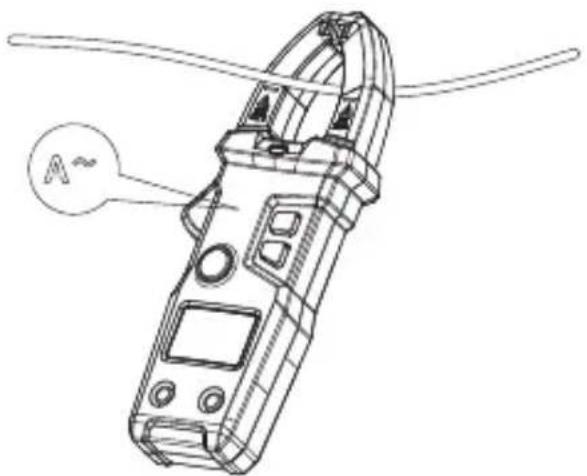

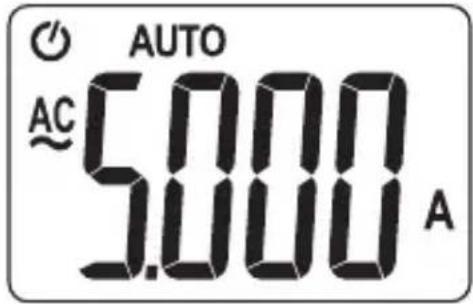

4.5 Mainstrāvas intensitātes mērišana

1) Nospiest un turēt trigeri, atvērt žokļus un novietot tajos vienu mērītās kēdes dzīslu.

2) Nospiest taustiņu FUNC, lai pārietu maiņstrāvas intensitātes mērīšanas režīmā. Ja mērīju signāla vērtība ir zem 0,01 A, ierīce parādīs mērīto intensitātes vērtību.

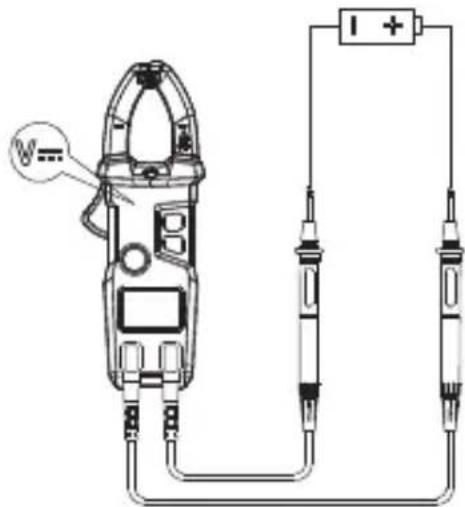

4.6 Līdzstrāvas sprieguma mērīšana

Nospiest taustiņu FUNC, lai pārietu līdzstrāvas sprieguma mērīšanas režīmā. Pie mērītā līdzstrāvas sprieguma signāla pievienot zondi, ierīce parādīs mērīto līdzstrāvas sprieguma vērtību.

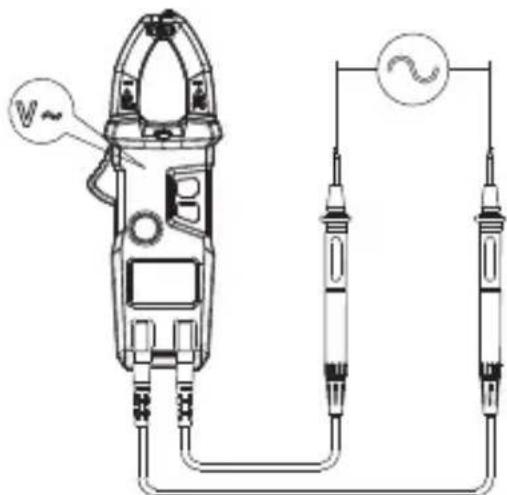

4.7 Mainstrāvas sprieguma mērīšana

Nospiest taustiņu FUNC, lai pārietu uz maņstrāvas sprieguma mērīšanas režīmu. Pievienot zondi pie mērītā maņstrāvas sprieguma signāla, un ierīce parādīs mērīto maņstrāvas sprieguma vērtību.

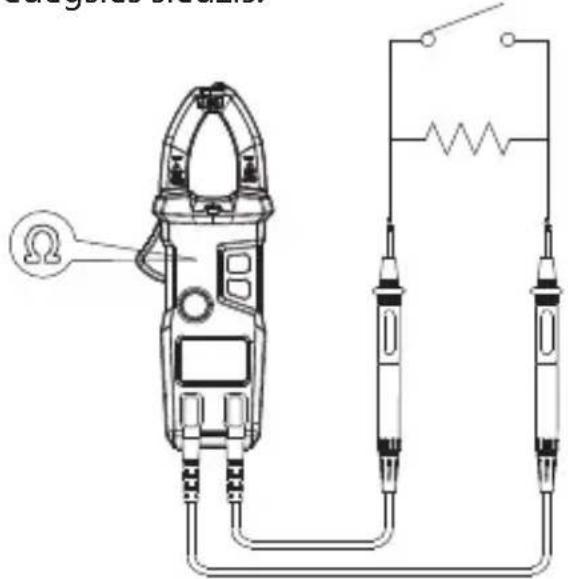

4.8 Elektriskās pretestības mērīšana

Pievienot zondi pie mērītās pretestības. Ja mērītā pretestības vērtība pārsniedz 6kΩ, ierīce parādīs ----. Ja mērītā pretestības vērtība ir mazāka par 50Ω, ieslēgsies skaņas signāls un iedegsies slēdzis.

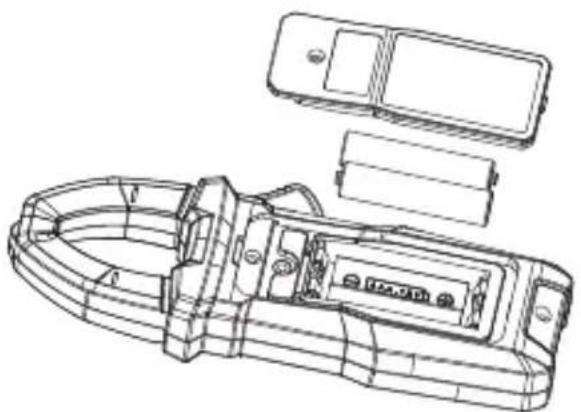

Pirms ierīces bateriju nodalījuma vāka atvēršanas, lai nenotiktu elektriskās trāvas trieciens no mērāmās kēdes nepieciešams atvienot zondi.

1) Simbola parādīšanās nozīmē baterijas maiņas nepieciešamību.
2) Atskrūvēt bateriju nodalījuma vāka stiprināšanas skrūvi un noņemt vāku.
3) Apmanīt baterijas.
4) Nostiprināt bateriju nodalījuma vāku savā vietā.

Informacija:

Nemainīt bateriju polaritāti.

Zondi nepieciešams apmanīt uz tādu pašu vai līdzvērtīgu. Zonde nedrīkst būt bojāta. Tai jābūt piemērotai priekš strāvas sprieguma 1000 V un intensitātes 10 A.

Zondes izolācijas bojājuma gadījumā to nepieciešams apmanīt (piem. redzama vada metāla dzīsla).

6. Piederumi

① Zonde 1000V 10A pāris
② Lietošanas instrukcija viena
③ Baterijas 1.5V AAA 2
④ Maiss 1
