15187 - Multimetras PROLINE - Nemokama naudojimo instrukcija

Produkto tipas	Kintamosios srovės spaustinis multimetras
Prekės ženklas	Proline
Modelis	15187
Ekranas	LCD, maks. 6000 vienetų
Kintamosios srovės matavimo riba	0,01 A – 200 A
Kintamosios srovės tikslumas	±(2,5% + 8 skaitmenys)
Nuolatinės įtampos matavimo riba	0,5 V – 600 V
Nuolatinės įtampos tikslumas	±(0,5% + 3 skaitmenys)
Kintamosios įtampos matavimo riba	1 V – 600 V
Kintamosios įtampos tikslumas	±(0,8% + 5 skaitmenys)
Varžos matavimo riba	0 – 6 kΩ
Varžos tikslumas	±(0,8% + 3 skaitmenys)
Tęstinumo testas	Garsinis signalas, jei < 50 Ω
Saugos klasė	CAT III 600 V, dviguba izoliacija
Maitinimas	2 × 1,5 V AAA baterijos
Automatinis išsijungimas	Po 10 minučių neveiklumo
Duomenų fiksavimas	Taip
Foninis apšvietimas	Taip, automatiškai išsijungia po 1 minutės
Svoris	Maks. 200 g
Matmenys (apytiksliai)	200 × 70 × 35 mm
Priedai	Matavimo laidai, medžiaginis maišelis, instrukcija, baterijos
Laikymo temperatūra	-10 °C iki 50 °C
Darbinė temperatūra	18 °C iki 28 °C

Dažnai užduodami klausimai - 15187 PROLINE

Kaip išmatuoti kintamąją srovę su Proline 15187 spaustiniu multimetru?

Paspauskite FUNC klavišą, kad perjungtumėte į kintamosios srovės režimą (ekrane rodoma 'A~'). Atidarykite spaustuką naudodami gaiduką ir užfiksuokite tik vieną laidininką. Rodmuo pasirodo, kai srovė viršija 0,01 A.

Kaip išmatuoti nuolatinę įtampą?

Paspauskite FUNC klavišą, kad pasirinktumėte nuolatinės įtampos režimą (ekrane rodoma 'DC V'). Prijunkite raudoną matavimo laidą prie 'VΩ' lizdo, o juodą prie 'COM'. Palieskite zondus prie grandinės. Multimetras parodo įtampą.

Kaip išmatuoti varžą?

Paspauskite FUNC klavišą, kad pasirinktumėte varžos režimą (Ω). Prijunkite matavimo laidus prie rezistoriaus. Jei varža > 6 kΩ, ekrane rodoma '----'. Jei < 50 Ω, pasigirsta garsinis signalas, nurodantis tęstinumą.

Kaip naudoti tęstinumo testą?

Tęstinumo testas yra integruotas į varžos režimą. Kai varža mažesnė nei 50 Ω, vidinis garsinis signalas pypsi, o įjungimo/išjungimo indikatorius užsidega. Nereikia papildomo klavišo.

Ką reiškia '0L' ekrane?

'0L' arba '-0L' rodo, kad išmatuota vertė viršija pasirinktą diapazoną (perkrova). Jei įmanoma, pasirinkite aukštesnį diapazoną arba patikrinkite, ar įvestis atitinka multimetro ribas.

Kaip pakeisti baterijas?

Kai pasirodo silpnos baterijos simbolis, išjunkite multimetrą ir atjunkite matavimo laidus. Atsukite baterijos dangtelį, pakeiskite dviem naujomis 1,5 V AAA baterijomis, laikydamiesi poliškumo, tada uždarykite dangtelį.

Ar multimetras turi automatinį išsijungimą?

Taip, multimetras automatiškai išsijungia po 10 minučių neveiklumo. Norėdami išjungti šią funkciją, laikykite nuspaudę FUNC klavišą įjungdami multimetrą.

Kaip naudoti duomenų fiksavimą ir foninį apšvietimą?

Trumpai paspauskite H/★ klavišą, kad užfiksuotumėte rodmenį; paspauskite dar kartą, kad atleistumėte. Paspauskite ir palaikykite tą patį klavišą ilgiau nei 2 sekundes, kad įjungtumėte foninį apšvietimą; jis automatiškai išsijungia po 1 minutės.

Kokių saugos priemonių turėčiau laikytis?

Visada naudokite pateiktus matavimo laidus. Neviršykite CAT III 600 V. Laikykite pirštus už apsaugų. Atjunkite laidus prieš keisdami diapazoną. Nenaudokite lyjant ar esant didelei drėgmei. Nedelsiant pakeiskite pažeistus zondus.

Ką reiškia CAT III 600 V?

CAT III (III kategorija) reiškia, kad multimetras yra apsaugotas nuo trumpalaikių viršįtampių stacionariuose įrenginiuose (pvz., skirstomuosiuose skyduose). 600 V yra didžiausia įtampa į žemę. Dviguba izoliacija užtikrina papildomą saugumą.

NAUDOJIMO INSTRUKCIJA 15187 PROLINE

Naudodami prietaisą, būkite ypač atsargūs. Netinkamai naudodami, galite jį sugadinti arba Jus gali sužeisti elektros smūgis. Naudodami matuoklj, laikykitės visuotinai priimtų saugos taisyklių ir taikykite prietaiso naudojimo metu būtinas saugos priemones.

Atidžiai perskaitykite ši vadovą ir laikykitės jame nurodytų darbo su prietaisu taisyklių. Taip galėsite naudotis visomis įrenginio galimybėmis ir užtikrinsite saugą darbo metu.

Prietaisas atitinka elektros matavimo prietaisams keliamus saugos reikalavimus, nurodytus IEC-61010-1, IEC-61010-2-030 ir IEC-61010-2-032 standartuose.

Matuoklis garantuoja atsparumą II klasės taršai ir KAT III 600 V matavimo saugą.

Siekdami užtikrinti saugų prietaiso naudojimą, griežtai laikykitės saugos taisyklių.

Visi saugos standartų reikalavimai išlaikomi tik, jeigu kartu su matuokliu naudojami jo rinkinyje esantys laidai. Pažeistus laidus pakeiskite į tokio paties modelio arba tokius pačius techninius elektros parametrus turinčius laidus.

a) Saugodamiesi elektros smūgio arba gaisro, saugokite matuoklj nuo drėgmės ir lietaus. Matuoklis gali būti naudojamas tik patalpų viduje.
b) Jeigu ekrane pasirodys įspėjantysis simbolis, nedelsiant pakeiskite baterijas. Priešingu atveju kiti matavimo rezultatai gali būti netikslūs: gali atsirasti paklaidos, neteisingi rezultatai ar net kilti elektros smūgio rizika.
c) Prieš keisdami baterijas, matuoklj išjunkite ir atjunkite nuo elektros maitinimo.
d) Prieš jjungdami matuoklj, patikrinkite, ar jis nesugadintas. Matuoklio nenaudokite, jeigu akivaizdžiai matote prietaiso defektus. Nenaudokite sugadinto prietaiso.
e) Prieš jjungdami matuoklj, patikrinkite jo matavimo zondų izoliaciją. Jeigu matavimo zondai yra pažeisti, kyla elektros smūgio grėsmė. Nenaudokite sugadintų zondų.
f) Matavimo metu nelieskite matavimo antgalių ir lizdų. Nematuokite šlapiomis rankomis arba labai drėgnose vietose. Nesilaikant šių taisyklių, atsiranda elektros smūgio pavojus.

g) Matavimų metu pirštus visada laikykite už matavimo prietaiso apsauginių barjerų ar matavimo laidų zondu, kurie nustato naudotojo saugios prieigos prie matavimo zondu ir prietaiso ribą.
h) Prieš keisdami matavimo diapazona, nuo matuojamos grandinės atjunkite matuoklio laidus.
i) Neviršykite kiekvienam matavimo diapazonui nurodytų ribinių elektros grandinės verčių. Jeigu nežinote, kokia yra matuojamo parametro vertės skalė, matavimui visuomet pasirinkite aukščiausią diapazoną.
j) Nerekomenduojama naudoti prietaiso ten, kur veikia stiprus elektromagnetinis laukas ir yra sprogimo arba gaisro rizika.
k) Saugokite nuo vaikų.
I) Laikykite ir gabenkite, saugodami nuo drėgmės, dulkių ir aukštos temperatūros.
m)Draudžiama keisti prietaiso konstrukciją.

1.1 Paruošimas

1.1.1 Prietaiso naudojimo metu visuomet laikykitės standartinių saugos taisyklių:

• bendruju nuo elektros smūgio saugančių priemonių;
• priemonių, saugančių nuo netyčinio prietaiso jjungimo.

1.1.2 Gavę pristatytą prietaisą, patikrinkite, ar jis nebuvo sugadintas transporto metu.
1.1.3 Jeigu prietaisas buvo laikytas arba gabentas nepalankiomis sąlygomis, patikrinkite, ar jis nėra sugadintas ir ar yra būtinas ženklinimas.
1.1.4 Prietaiso techninė būklė turi būti tvarkinga. Prieš pradėdami naudoti prietaisą, patikrinkite, ar nepažeista jo izoliacija ir ar nėra matoma metalinė laido gija.

1.2 Simboliai

Informacija (svarbi saugą liečianti informacija pateikta naudojimo instrukcijoje).

Šis simbolis informuoja apie tai, kad prietaisas gali būti naudojamas su pavojingais laidininkais, kuriuose jjungta elektros įtampa.

Dviguba izoliacija (II kategorija).

CAT III informuoja apie III klasės (instaliacijos) pagal IEC-61010-1 standartą viršjtampius. Il taršos laipsnis reiškia impulso, nuo kurio saugo apsauga nuo viršjtampių, lygį.

Atitinka europinių standartų reikalavimus.

lžeminimas.

1.3 Priežiūra

1.3.1 Prietaiso remonto ar reguliavimo metu nebandykite atidaryti apatinės korpuso dalies. Tokius veiksmus gali atlikti tik elektrikas, žinantis prietaiso veikimo taisykles ir suvokiantis galimą elektros smūgio pavojų.

1.3.2 Prieš atidarydami apatinę korpuso dalj arba bateriju dėklo dangtį, atjunkite zondą nuo matuojamo laido.

1.3.3 Ekrane pasirodžius simboliui 📄, pakeiskite bateriją tam, kad apsisaugotumėte nuo elektros smūgio, kuris gali ištikti dėl klaidingų matavimo rezultatų.

1.3.4 Prietaisą valykite drėgna šluoste su švelnia valymo priemone. Nenaudokite šveitiklių ir tirpiklių.

1.3.5 Jeigu prietaisas néra naudojamas, jì išjunkite. Jungiklis turi būti „OFF” padětyje.

1.3.6 Jeigu prietaisas nebus naudojamas ilgesnį laiką, išimkite bateriją tam, kad prietaisas nebūtų sugadintas.

2. Aprašymas

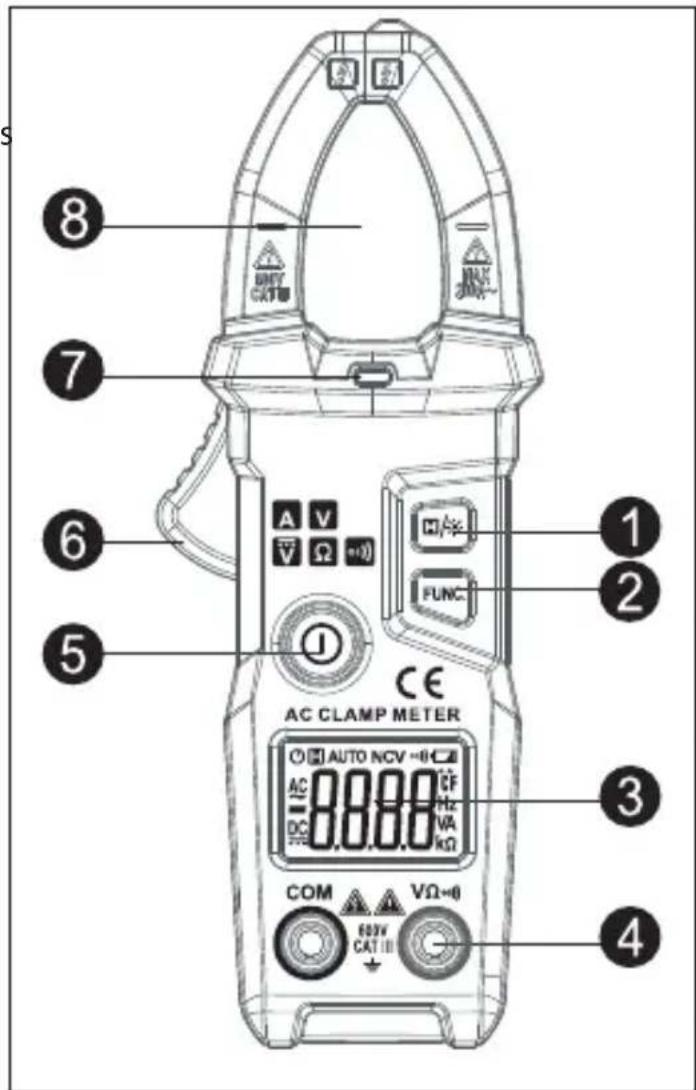

2.1 Elementų aprašymas

① Mygtukas HOLD / ekrano apšvietimas

⑦ Jjungimo kontrolinė lemputė

⑧ Stiprio matavimo replès

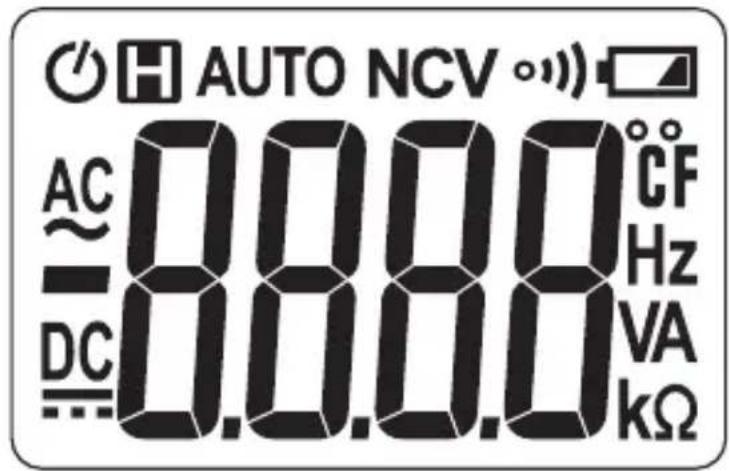

2.2 Skystuju kristalu ekranas

~	Nuolatinė ir kintamoji srovė
•	Jungimo kontrolinė lemputė
AUTO	Automatinio nuskaitymo režimas
	Automatinio išjungimo kontrolinė lemputė
	Žemo baterijų įkrovimo lygio kontrolinė lemputė
	Duomenų sulaikymas ekrane
V;A	Voltas (įtampa); Amperas (stipris)
Ω; kΩ; MΩ	Omas, kiloomas ir megaomas (varža)

3. Techninė specifikacija

Prietaisas turi būti kasmet kalibruojamas 18°C–28°C temperatūroje ir žemesnėje nei 75% santykinėje drėgmėje.

3.1 Svarbiausia informacija

• Prietaisas automatiškai pritaiko funkcijas ir matavimo diapazonus.
• Pilna apsauga nuo perkrovos.
• Maksimali leidžiama įtampa tarp matuojamo gnybto ir jžeminimo: nuolatinė srovė - 600 V, kintamoji srovė - 600 V.
  • Darbinis svoris: iki 200 g
• Ekranas: skystuju kristalu
• Maksimalus rodomų verčių skaičius: 6000 rodmenų
• Poliariškumo rodiklis: automatiškai rodomas „ - “ reiškia neigiamą polių
  • Diapazono viršijimas: „OL“ arba „-OL“
  • Mėginių dažnis: maždaug 3/s
• Ekranas: rodomos funkcijos ir vertės

• Laikas iki automatiško išsijungimo: 10 minučių
• Maitinimas: dvi AAA 1,5 V baterijos
- Informacija apie baterijų įtampos sumažėjimą: skystųjų kristalų ekrane rodomas simbolis
• Temperatūros koeficientas: mažiau nei 0,1 x tikslumas / °C
• Darbinė temperatūra: 18°C\~28°C
• Laikymo temperatūra: -10°C\~50°C

3.2 Techniniai parametrai

3.2.1 Kintamosios srovès stipris

Matavimo diapazonas	Skiriamoji geba	Paklaida
6A	0.001A	±(2,5% rodmenų vertės + 8 skaitmenys)
60A	0.01A
200A	0.1A

• Minimalus jvesties stipris: 0,01 A, kintamoji srové
• Maksimalus jvesties stipris: 200 A, kintamoji srovė
• Dažnio diapazonas: 45\~65 Hz;

3.2.2 Nuolatinės srovės įtampa

Matavimo diapazonas	Skiriamoji geba	Paklaida
600V 0.1V		±(0,5% rodmenų vertės + 3 skaitmenys)

• Minimalus jvesties stipris: 0,5 V, nuolatinė srovė
• Maksimalus įvesties stipris: 600 V, nuolatinė srovė

3.2.3 Kintamosios srovės įtampa

Matavimo diapazonas	Skiriamoji geba	Paklaida
600V 0.1V		±(0,8% rodmenų vertės + 5 skaitmenys)

• Minimalus jvesties stipris: 1,0 V, kintamoji srové
• Maksimalus įvesties stipris: 600 V, kintamoji srovė (efektyvioji vertė)
• Dažnio diapazonas: 45\~65Hz

3.2.4 Elektrinė varža

Matavimo diapazonas	Skiriamoji geba	Paklaida
6kΩ 0.001kΩ		±(0,8% rodmenų vertės + 3 skaitmenys)

- Apsauga nuo perkrovos: 600 V nuolatinei arba kintamajai srovei (efektyvioji vertė)

Matavimo diapazonas	Skiriamoji geba	Funkcijos
[4ABK]	1Ω	Jeigu išmatuota laido elektrinė varža yra mažesnė nei 50Ω, gali suveikti garsinis signalas.

- Apsauga nuo perkrovos: 600 V nuolatinei arba kintamajai srovei (efektyvioji vertė)

4. Naudojimo taisyklès

4.1 Funkcija HOLD

Jeigu norite, kad vertė būtų sulaikyta ekrane, matavimo metu švelniai nuspauskite mygtuką H/*. Norėdamiištrinti ekrane rodomą vertę, vėl nuspauskite mygtuką H/*.

4.2 Ekrano apšvietimas

1) Jeigu matavimo vieta yra per tamsi, mažiausiai 2 sekundes spauskite mygtuką H/★, kuris jjungs ekrano apšvietimą. Ekrano apšvietimas išsijungs, praėjus minutei.

2) 2 sekundes spaudžiant mygtuką H/*, ekrano apšvietimas bus išjungtas.

4.3 Automatiškas prietaiso išsijungimas

1) Jeigu per 10 minučių nuo prietaiso įjungimo nebus atlikti jokie veiksmai, prietaisas pereis į ramybės režimą. Automatinis prietaiso išsijungimas gali sumažinti energijos sąnaudas. 2 minutes prieš išsijungimą, o po to kas minutę įsijungs garsinis signalas.

2) Paspaudus bet kokį mygtuką, prietaisas sugriš į darbinį režimą.

3) Automatinio išjungimo funkciją galima išjungti, prietaiso jjungimo metu paspaudus mygtuką FUNC.

4.4 Paruošimas matavimui

1) Norėdami įjungti prietaisą, 2 sekundes spauskite jungiklį. Jeigu baterijų įtampa yra per žema (mažiau nei 2,4 V), ekrane pamatysite simbolį 📄. Tokiu atveju nedelsiant pakeiskite baterijas. Jeigu prietaisui įsijungus, vėl nuspausite jungiklį, matuoklis išsijungs.

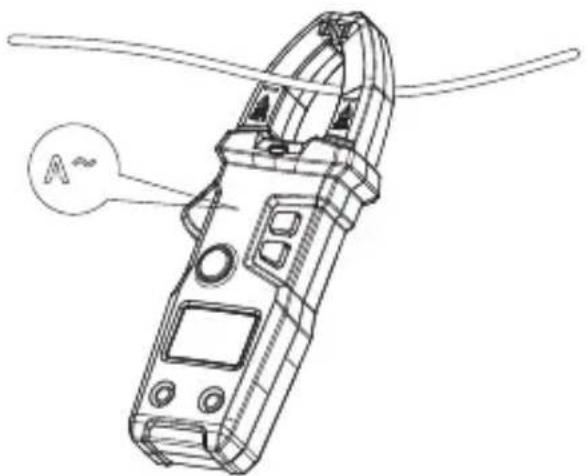

4.5 Kintamosios srovès stiprio matavimas

1) Nuspauskite ir prilaikykite gaiduką, atidarykite reples ir pagriebkite jomis vieną matuojamo laido giją.

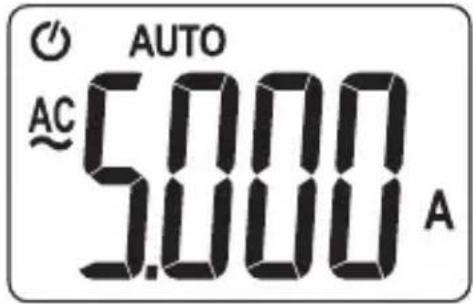

2) Norėdami pereiti į kintamosios srovės stiprio matavimo režimą, nuspauskite mygtuką FUNC. Kuomet matuojama vertė viršys 0,01 A, prietaiso ekrane pasirodys išmatuota stiprio vertė.

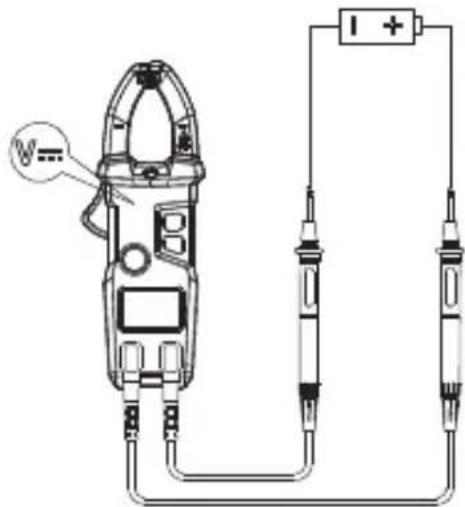

4.6 Nuolatinės srovės įtampos matavimas

Norėdami pereiti į nuolatinės srovės stiprio matavimo režimą, nuspauskite mygtuką FUNC. Prijunkite zondą prie matuojamo nuolatinės srovės signalo. Prietaiso ekrane pasirodys išmatuota nuolatinės srovės stiprio vertė.

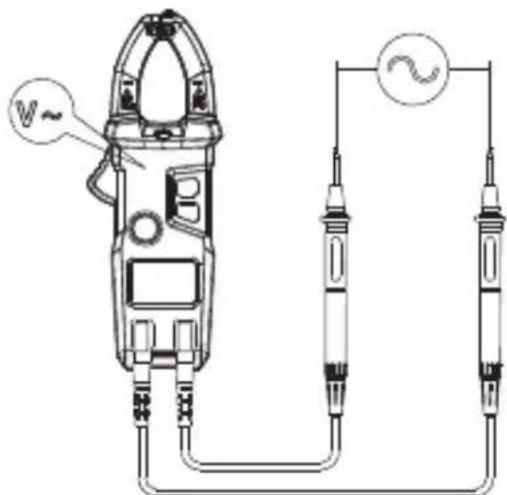

4.7 Kintamosios srovės įtampos matavimas

Norėdami pereiti į kintamosios srovės įtampos matavimo režimą, nuspauskite mygtuką FUNC. Prijunkite zondą prie matuojamo kintamosios srovės signalo. Prietaiso ekrane pasirodys išmatuota kintamosios srovės stiprio vertė.

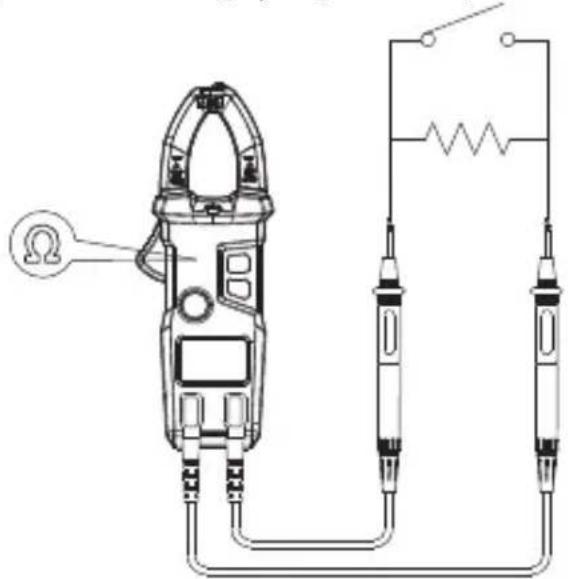

4.8 Elektrinės varžos matavimas

Prijunkite zondą prie matuojamo rezistoriaus. Jeigu išmatuota varžos vertė viršys 6kΩ, prietaiso ekrane pamatysite - - - . Jeigu išmatuota varžos vertė bus žemesnė nei 50Ω, įsijungs garsinis signalas ir užsidegs jungiklio lemputė.

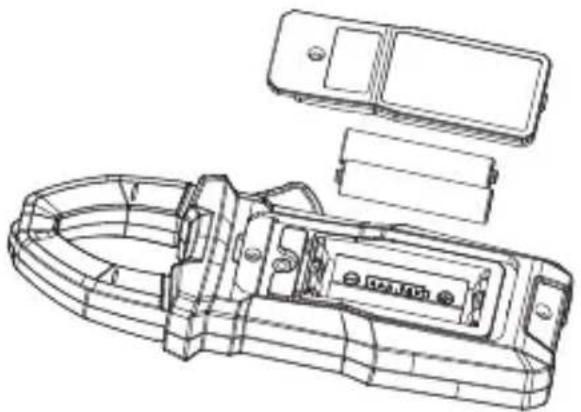

5.1 Baterijų keitimas

Dèmesio!

Saugodamiesi elektros smūgio, prieš atidarydami baterijų dėklą, atjunkite zondą nuo matuojamos grandinės.

1) Ekrane pasirodęś simbolis informuoja apie būtiną bateriju pakeitimą.
2) Atsukite bateriju déklo dangtelj tvirtinantj varžtą ir jì nuimkite.
3) Pakeiskite baterijas.
4) Vèl uždarykite dėklą ir pritvirtinkite dangtelį.

Informacija

Nesukeiskite bateriju poliu.

Zondą pakeiskite i tokj patj arba turintj tokias pat savybes. Zondas negali būti sugadintas. Jis turi būti pritaikytas 1000 V įtampai ir 10 A srovės stipriui.

Jeigu zondas yra pažeistas(pvz., matoma metalinė laido gija), jį reikia pakeisti.

6. Priedai

① Zondas 1000V 10A du
② Naudojimo instrukcija viena
③ Baterijos 1.5V AAA 2
④ Maišelis 1

GAMINTOJAS:

PROFIX Sp. z o.o.

Marywilska 34,

03-228 Varšuva, Lenkija
