IVR-L 100/24-2 Tc Set - Putekļu sūcējs Kärcher - Bezmaksas lietošanas instrukcija

Produkta veids	Rūpnieciskais mitrais/sausais putekļsūcējs
Zīmols	Kärcher
Modelis	IVR-L 100/24-2 Tc Set
Izmēri (G x P x A)	840 x 660 x 1320 mm
Svars (standarta)	47 kg
Barošanas spriegums	220-240 V, 50-60 Hz, fāze ~
Nominālā jauda	2400 W
Galvenais drošinātājs	16 A (lēns)
Aizsardzības indekss	IPX4
Aizsardzības klase	I
Tvertnes tilpums	100 litri
Gaisa plūsma	2 x 74 l/s
Vakuums	23 kPa (230 mbar)
Trokšņa spiediena līmenis	68 dB(A)
Roku un roku vibrācijas	< 2,5 m/s²
Tīkla kabeļa garums	10 m
Caurules nominālais diametrs	DN50
Maksimālā apkārtējā temperatūra	+40 °C
Galvenās funkcijas	Eļļainu šķidrumu, dzesēšanas smērvielu, skaidas, rupju putekļu sūkšana; iebūvēts mucas sūknis vieglai iztukšošanai
Apkope un tīrīšana	Regulāri skalot, pēc katras lietošanas iztukšot tvertni, tīrīt filtru; izmantot tikai oriģinālos piederumus
Drošība	Stāvbremze, sūkšanas galvas bloķēšana, IPX4 aizsardzība; nesūkt kaitīgas vai viegli uzliesmojošas vielas (uzliesmošanas temperatūra <55 °C)
Rezerves daļas un remontējamība	Nomaināms filtrs, mucas sūknis, oriģinālie piederumi pieejami vietnē www.karcher.com
Vispārīga informācija	Rūpniecisks lietojums, atbilst ES normām

Bieži uzdotie jautājumi - IVR-L 100/24-2 Tc Set Kärcher

Kādus šķidrumu veidus var sūkt ar šo ierīci?

Ierīce ir paredzēta eļļainu šķidrumu, dzesēšanas smērvielu un skaidu sūkšanai. Tā var sūkt arī uzliesmojošus šķidrumus ar uzliesmošanas temperatūru virs 55 °C. Nedrīkst sūkt viegli uzliesmojošus šķidrumus (uzliesmošanas temperatūra <55 °C), koncentrētas skābes, ketonus, ēterus, esterus, PAG, aromātiskos vai hlorētos ogļūdeņražus.

Kā iztukšot šķidruma tvertni?

Ir vairākas metodes: caur iztukšošanas šļūteni (atvienot šļūteni no ātrdarbīgā savienotāja un iztukšot), noliekot tvertni (ar Tc ierīci vai pacelšanas gredzenu), vai ar mucas sūkni (pievienot izvadīšanas šļūteni, ieslēgt sūkni un regulēt plūsmu). Pēc katras lietošanas ieteicams iztukšot un tīrīt tvertni.

Kāds ir tvertnes tilpums?

Tvertnes tilpums ir 100 litri modelim IVR-L 100/24-2 Tc Set.

Kādi būtiskie drošības pasākumi jāievēro?

Nesūkt kaitīgus putekļus vai viegli uzliesmojošus šķidrumus. Izmantot ierīci tikai iekštelpās. Pirms katras lietošanas pārbaudīt ekvipotenciālos savienojumus. Nekad neizmantot bez filtra. Pēc katras lietošanas izslēgt ierīci un atvienot kontaktdakšu. Dažu darbību laikā valkāt drošības apavus un cimdus.

Kā uzturēt filtru?

Filtrs regulāri jāpārbauda un jānomaina bojājumu gadījumā. Lai to nomainītu, atskrūvēt aizvēršanas skrūvi, noņemt veco filtru, ievietot jauno, pārliecinoties par pareizu novietojumu, tad atkal pieskrūvēt skrūvi. Ja sūkšanas jauda samazinās, notīrīt filtru.

Vai es varu izmantot pagarinātāju ar šo putekļsūcēju?

Nē, saskaņā ar instrukciju aizliegts izmantot pagarinātāju, lai izvairītos no elektrošoka un pārslodzes riska.

Ko darīt, ja sūkšanas jauda samazinās?

Pārbaudīt, vai sprausla, caurule vai sūkšanas šļūtene nav aizsērējuši, un nepieciešamības gadījumā tos notīrīt. Tāpat pārbaudīt filtra stāvokli: ja tas ir netīrs, to notīrīt vai nomainīt.

Kāds ir ierīces svars?

Standarta darba svars ir aptuveni 47 kg modelim IVR-L 100/24-2 Tc Set. Ar Dp ierīci svars var sasniegt 57 kg.

Vai ierīce ir piemērota smalku putekļu sūkšanai?

Nē, šī ierīce nav paredzēta smalku putekļu sūkšanai. Tā ir paredzēta rupju putekļu un netīrumu, kā arī šķidrumu sūkšanai.

Kur es varu atrast piederumus un rezerves daļas?

Oriģinālie piederumi un rezerves daļas ir pieejami tīmekļa vietnē www.karcher.com. Izmantot tikai oriģinālos piederumus, lai nodrošinātu drošu darbību.

LIETOŠANAS INSTRUKCIJA IVR-L 100/24-2 Tc Set Kärcher

Vispārīgas norādes 171

Noteikumiem atbilstoša izmantošana. 171

Vides aizsardzība.... 172

Piederumi un rezerves daļas.... 172

Piegādes apjoms.... 172

Drošības iekārtas 172

Ierīces apraksts.... 173

Ekspluatācijas uzsākšana 173

Ekspluatācija.... 174

Ekspluatācijas beigšana.... 175

Transportēšana 175

Uzglabāšana 175

Kopšana un apkope 175

Palīdzība traucējumu gadījumā...... 176

Garantija.... 176

Tehniskie dati 177

ES atbilstības deklarācija 177

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo oriģinālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojieties saskaņā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nākamajam īpašniekam.

Noteikumiem atbilstoša izmantošana

⚠ BRĪDINĀJUMS

Veselībai kaitīgu putekļu ieelpošana

Kaitējums veselībai

Neizmantojiet ierīci veselībai bīstamu putekļu uzsūkšanai.

IEVĒRĪBAI

Paaugstināta gaisa mitruma radīts īssavienojums

Ierīces bojājums

Izmantojiet ierīci tikai iekštelpās.

Ierīce ir paredzēta:

• ellu saturošu šķidrumu, dzesēšanas smērvielu un skaidu iesūkšanai;
• viegli uzliesmojošu šķidrumu (aizdegšanās robeža virs 55 °C) iesūkšanai;
• vielu uzsūkšanai, kas nav sprādzienbīstamas;
• putekļu un rupju netīrumu iesūkšanai;
• industriālai ekspluatācijai. Ierīce nav paredzēta:
• smalko putekļu iesūkšanai;
• viegli uzliesmojošu šķidrumu (uzliesmojošu, viegli uzliesmojošu, izteikti uzliesmojošu saskaņā ar Bīstamo vielu direktīvu 67/548/EEK) (aizdegšanās robeža zem 55 °C), kā arī uzliesmojošu putekļu sajaukumu ar uzliesmojošiem šķidrumiem iesūkšanai;
• Koncentrētu skābju, ketonu, ēteru, esteru, PAG, aromātisko un hlorēto ogļūdeņražu iesūkšana.

Cita veida ekspluatācija uzskatāma kā neatbilstoša.

Vides aizsardzība

Iepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Utilizējiet iepakojumu videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur noderīgus pārstrādājamus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus un eļļu, kuras to atkārtotas izmantošanas vai neatbilstošas utilizācijas gadījumā var radīt potenciālu apdraudējumu cilvēku veselībai un videi.

Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.com/REACH

Piederumi un rezerves daļas

Izmantot tikai oriģinālos piederumus un oriģinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Piegādes apjoms

Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

Drošības iekārtas

Riska pakāpes

⚠️BĪSTAMI

- Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

- Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi.

⚠UZMANĪBU

- Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

- Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Drošības norādes

⚠ BRĪDINĀJUMS

• Ierīce nav piemērota veselībai kaitīgu putekļu iesūkšanai.
• Sargājiet ierīci no lietus. Neuzglabājiet ierīci ārpus telpām.
• Pirms katras ekspluatācijas uzsākšanas reizes pārbaudiet, vai ir pieslēgti potenciāla izlīdzināšanas vadi (zemējuma vads).

⚠ UZMANĪBU

- Pēc katras lietošanas izslēdziet ierīci un atvienojiet tīkla kontaktspraudni.

IEVĒRĪBAI

• Izmantojiet ierīci tikai iekštelpās.
• Saspiešanas risks! Noņemot vai uzliekot sūkšanas galviņu, filtra vienību vai savākšanas tvertni, valkājiet cimdus.
• Bojājumu risks! Nekad nesūciet bez vai ar bojātu filtru.
• Ekspluatējot ierīci, valkājiet drošības aizsargapavus.
• Ierīci pārvietojiet tikai kājām ejoša vadītāja pārvietošanās ātrumā un uz ceļiem ar kritumu nepieciešamības gadījumā strādājiet pāros.
• Uzmaniet, lai nenotiek putekļu noplūde, veicot piederumu daļu maiņu.

Ierīce ar sagāžamu šasiju (Tc)

IEVĒRĪBAI

Savainošanās risks

Šķidruma tvertnes sagāšanas radīti saspiešanas draudi

Ļaujiet fiksācijas elementam pēc sagāšanas nofiksēties.

Rīcība ārkārtas situācijā

⚠ BĪSTAMI

Savainošanās un bojājumu draudi, iesūcot uzliesmojošus materiālus, īssavienojuma gadījumā vai pie citām elektroniskām kļūdām

Veselībai bīstamu gāzu ieelpošanas risks, elektriskās strāvas trieciena risks, apdegumu risks.

Ārkārtas situācijā izslēdziet ierīci un atvienojiet tīkla spraudni.

Strāvas pieslēgums

Ierīci drīkst pieslēgt tikai strāvas pieslēgumam, kuru izveidojis sertificēts elektriķis atbilstoši IEC 60364. Pieslēguma vērtības skatīt Tehniskie dati un tipa datu plāksnītē. Pagarināšanas kabeļa izmantošana nav atļauta.

⚠️ BĪSTAMI

Elektriskās strāvas trieciena risks

Dzīvības apdraudējums

Nesabojājiet elektrības pieslēguma vadus, piemēram, pārbraucot pāri, saspiežot vai raujot. Sargājiet kabeļus no karstuma, eļļas un asām malām.

Pirms katras ekspluatācijas pārbaudiet ierīces tīkla pieslēguma vadu. Neuzsāciet ierīces ekspluatāciju ar bojātu kabeli. Ļaujiet kvalificētam elektriķim nomainīt bojāto kabeli.

Simboli uz ierīces

Maksimāli pieļaujamā šķidruma uzpildes līmeņa marķējums

Skatīt nodaļu "Uzpildes līmeņa rādījuma pārbaude".

IEVĒRĪBAI

Ierīces bojājumu draudi

Noplūstošs ūdens, pārsniedzot maksimālo šķidruma uzpildes līmeni.

Iztukšojiet ierīci, pirms tiek sasniegts maksimālais šķidruma uzpildes līmenis.

Ierīces apraksts

Attēlus skatiet grafiku lappusēs, Attēls A

① Vadveltnīši ar stāvbremzi ② Maksimālā uzpildes līmeņa marķējums ③ Notecināšanas šļūtene ④ Šķidruma tvertne ⑤ Stumšanas rokturis ⑥ Atturvairogs ⑦ Noslēgskrūve ⑧ Filtrs ⑨ Sūkšanas galviņa ⑩ Mucas sūkņa iesl./izsl. slēdzis ⑪ Mucas sūkņa padeves daudzuma iestatīšana (+/- taustiņš) ⑫ Mucas sūknis ⑬ Mucas sūkņa utilizācijas šļūtene ⑭ Sūkšanas šļūtenes pieslēgums ⑮ Ierīces slēdzis ⑯ Sūkšanas galviņas nofiksēšana ⑰ Tīkla kabelis ⑱ Utilizācijas šļūtenes turētājs ⑲ Atbloķēšanas svira ⑳ Mucas sūkņa stāvcaurule ㉑ Sagāžama šasija ㉒ Šķidruma tvertnes pacelšanas cilpa ㉓ Piederumu turētājs

Ekspluatācijas uzsākšana

Attēlus skatiet grafiku lappusēs

1. Novietot ierīci darba pozīcijā.
2. Ja nepieciešams, ierīci nodrošināt ar stāvbremzi.
3. Pārliecinieties, ka sūkšanas galviņa ir pareizi uzlikta.
4. Iespraudiet sūkšanas šļūteni sūkšanas šļūtenes pieslēgumā.
5. Sūkšanas šļūtenei uzspraust vēlamo piederumu.

Attēls B

Ekspluatācija

Attēlus skatiet grafiku lappusēs.

1. Iespraudiet tīkla spraudni kontaktligzdā.
2. Ieslēgt ierīci ar ierīces slēdzi.

Attēls C

Slēdzim ir vairākas slēgumu pozīcijas:

Ierīce ir izslēgta.

1. Motors ir ieslēgts.
2. un 2. motors ir ieslēgti.
3. Sākas sūkšanas process.

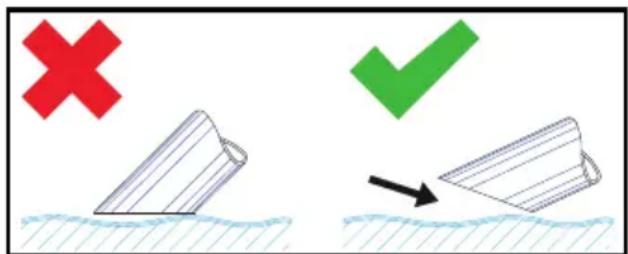

Uzsūkšanas process

Sūcot šķidrumus, iegremdējiet piederumu tikai līdz pusei, lai nodrošinātu pietiekamu gaisa padevi.

Uzpildes līmeņa rādījuma pārbaude

Attēlus skatiet grafiku lappusēs

Attēls D

Norādījums

Sarkanais marķējums uz notecināšanas šļūtenes uzrāda maksimāli pieļaujamo uzpildes līmeni.

IEVĒRĪBAI

Ierīces bojājumu draudi

Veicot uzpildi, iespējama šķidruma trauka pārplūšana dažu sekunžu laikā. Iepildot lielu šķidruma daudzumu, pastāvīgi pārbaudiet uzpildes līmeni šķidruma traukā.

Šķidruma tvertnes iztukšošana

Attēlus skatiet grafiku lappusēs

1. Izslēgt ierīci un atvienot no strāvas apgādes.
2. Ierīci aizvest līdz šķidrumu utilizācijas ierīcei.
3. Iztukšot šķidruma tvertni: a) Atvienot notecināšanas šļūteni pie augšējā šļūtenes savienojuma. (Attēls E)

b) Notecināšanas šļūteni turēt virs piemērotas savākšanas tvertnes un izlaist saturu.

1. Saturu utilizēt vai atkārtoti izmantot atbilstoši likumā paredzētajiem noteikumiem.

Šķidruma tvertnes iztukšošana, sagāžot

Attēlus skatiet grafikas lappusēs

1. Izslēgt ierīci un atvienot no strāvas apgādes.
2. Ierīci aizvest līdz šķidrumu utilizācijas ierīcei.
3. Mucas sūkni izņemt no stāvcaurules. (Attēls F)
4. Noņemt sūkšanas galviņu (skatīt nodaļu "Sūkšanas galviņas noņemšana").
5. Noņemt visas piederumu daļas.
6. Šķidruma tvertni sagatavot iztukšošanai:
7. Ar sagāšanas iekārtu Tc (ierīce ar sagāšanas iekārtu Tc): a) Atvērt šķidruma tvertnes nosegu. IVR-L 120/24-2 (Attēls G), IVR-L 100/24-2 (Attēls H)
8. Ar pacelšanas cilpu (ierīce bez sagāšanas iekārtas Tc): a) Ierīci pacelt aiz pacelšanas cilpām (skatīt nodaļu "Ierīces apraksts"), izmantojot piemērotu pacēlāju.

⚠️BĪSTAMI

Svara neievērošana

Kritōšas ierīces radīti savainojuma draudi. Ievērojiet spēkā esošos negadījumu novēršanas noteikumus un drošības norādes.

Pirms katras pacelšanas pārbaudiet, vai pacelšanas ierīce ar pacelšanas aprīkojumu nevainojami darbojas.

Paceliet ierīci tikai aiz paredzētajām pacelšanas cilpām.

Nodrošiniet pacelšanas ierīci pret neapzinātu kravas atlaišanu.

Celtni drīkst izmantot tikai kvalificēts speciālists.

Celtņa apdraudējuma zonā nedrīkst atrasties neviena persona.

Nepametiet ierīci bez uzraudzības karājoties pie pacēlāja.

1. Sagāzt ierīci ar stumjamo rokturi.

Attēls I

1. Saturu utilizēt vai atkārtoti izmantot atbilstoši likumā paredzētajiem noteikumiem.
2. Uzlikt un nofiksēt sūkšanas galviņu.

Šķidruma tvertnes iztukšošana ar mucas sūkni

Skatiet attēlus grafikas lapās

Norādījums

Nostipriniet utilizācijas šļūteni uz stiprinājuma.

J attēls

1. Tikai iztukšojot pēc sūkšanas režīma:

a) Izslēdziet ierīci un atvienojiet no strāvas padeves. b) Aizvediet ierīci līdz šķidrumu utilizācijas vietai.

1. Pieslēdziet utilizācijas šļūteni utilizācijas ierīcei.
2. Iespraudiet mucas sūkņa tīkla spraudni.
3. Ar ieslēgšanas/izslēgšanas slēdzi ieslēdziet mucas sūkni.

Norādījums

Izvairieties no mucas sūkņa sausas gaitas. Neatstājiet mucas sūkni bez uzraudzības.

1. Ar +/- iestatīt padeves apjomu.

Norādījums

Tikai iztukšojot sūkšanas režīma laikā: Izvēlieties padeves apjomu atbilstoši iestatītajam apjomam.

1. Saturu utilizēt vai atkārtoti izmantot atbilstoši likumā paredzētajiem noteikumiem.

Šķidruma tvertnes tīrīšana

Attēlus skatiet grafiku lappusēs

Norādījums

Ūdens bāzes dzesēšanas smērvielas var radīt baktēriju piesārņojumu. Atbrīvojoties no nogulsnēm, valkājiet piemērotu aizsargapģērbu.

1. Iztukšot tvertni.
2. Atbrīvoties no nogulsnēm tvertnē.
3. Nogulsnes utilizēt atbilstoši spēkā esošajiem priekšrakstiem.
4. Aizturplāksnes atbrīvot no skaidām un nogulsnēm.

Attēls K

Sūkšanas galviņas noņemšana

Attēlus skatiet grafiku lappusēs

1. Izslēgt ierīci un atvienot no strāvas tīkla.
2. Atvērt sūkšanas galviņas fiksācijas elementu.

Attēls L

1. Sūkšanas galviņu noņemt un nolikt sāņus.

Ekspluatācijas beigšana

1. Izslēdziet ierīci ar iesl./izsl. slēdzi
2. Iztukšot un iztīrīt šķidrumu tvertni.
3. Demontēt piederumus un nepieciešamības gadījumā iztīrīt un nožāvēt.

Norādījums

Pēc katras ekspluatācijas iztukšojiet sūcēju. Ļaujiet sūcējam ar atvērtu tvertni izžūt.

Transportēšana

⚠ UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Transportējot un uzglabājot, ņemiet vērā ierīces svaru.

1. Pārvadājot transportlīdzekļos, nodrošiniet ierīci pret slīdēšanu un apgāšanos atbilstīgi spēkā esošajām vadlīnijām.

Uzglabāšana

⚠ UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Transportējot un uzglabājot, ņemiet vērā ierīces svaru.

1. Ierīci uzglabāt tikai iekštelpās.

Kopšana un apkope

1. Ierīci un piederumus ar regulāru intervālu ļaut izskalot ar piemērotu šķidrumu un izžāvēt.
2. Lai izvairītos no baktēriju savairošanās, ierīcē neatstāt šķidrumus.
3. Ilgstošu dīkstāvju gadījumā atvērt vāku, lai atbrīvotos no atlikušā mitruma.
4. Bojājumu gadījumā nomainīt filtru.

Filtra maiņa

Attēlus skatiet grafikos lapās.

M attēls

1. Izskrūvējiet noslēgskrūvi.
2. Noņemiet un nomainiet filtru.
3. Ievietojiet jauno filtru. Uzstādot, pārliecinieties, ka filtrs ir pareizi ievietots.
4. Ieskrūvējiet un pievelciet noslēgskrūvi.

Palīdzība traucējumu gadījumā

⚠ BĪSTAMI

Savainošanās risks

Draudi, ko rada ierīces neapzināta iedarbināšana un strāvas trieciena draudi. Pirms jebkuru darbu veikšanas pie ierīces izslēdziet ierīci un atvienojiet tīkla spraudni. Visas pārbaudes un darbus pie elektriskām daļām ir jāveic speciālistam.

Nav iespējams iedarbināt motoru (sūkšanas turbīna)

Nav elektriskā sprieguma

• Pārbaudiet kontaktligzdu un strāvas padeves drošinātāju.
• Pārbaudiet ierīces tīkla kabeli un tīkla spraudni.

Samazinās sūkšanas jauda

Sprausla, sūkšanas caurule vai sūkšanas šļūtene ir nosprostota.

Pārbaudīt un, ja nepieciešams, iztīrīt sprauslu, sūkšanas cauruli un sūkšanas šļūteni.

Filtrs ir netīrs.

Iztīriet filtru.

Šķidruma tvertnes iztukšošana aizņem ilgu laiku.

Notecināšanas šļūtene ir saspiesta vai nosprostota.

Pārbaudīt un nepieciešamības gadījumā iztīrīt notecināšanas šļūteni.

Mucas sūkni izmantot tikai piepildītas šķidruma tvertnes gadījumā.

Nav nodrošināts elektriskais spriegums.

Pārbaudīt kontaktligzdu un strāvas padeves drošinātāju.

• Pārbaudīt ierīces tīkla kabeli un tīkla spraudni. Padeves apjoms nav pareizi iestatīts.
• Ar +/- iestatīt padeves apjomu. Aizturplāksne ir nosprostota.
• Iztīrīt aizturplāksni.

Klientu apkalpošanas dienests

Ja traucējumu nav iespējams novērst, to nepieciešams pārbaudīt klientu apkalpošanas dienestam.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā. (Adresi skatīt aizmugurē)

Tehniskie dati

IVR-L 100/24-2

IVR-L 100/24-2 Tc

IVR-L 120/24-2 Tc

Strāvas pieslēgums

Tikla spriegums V 220-240 220-240 220-240

Fāze \~ 1 1 1

Tikla frekvence Hz 50-60 50-60 50-60

Drošinātāja veids IPX4 IPX4 IPX4

Aizsardzīb	a	s	k	l	a
Nominālā jauda		W	2400	2400	2400
Tīkla drošinātājs (inertais)		A	16	16	16

Izmēri un svars

Standarta raksturīgais ekspluata- kg tīvais svars (Me)		44	47	66
Raksturīgais ekspluatatīvais svars Dp (Me)	kg		57	76
Garums x platums x augstums	mm	825 x 660 x 1210	840 x 660 x 1320	810 x 720 x 1595

Vides nosacījumi

Vides temperatūra	°C	+40	+40	+40
Ierīces veiktspējas dati
Tvertnes saturs	l	100	100	120
Gaisa daudzums	l/s	2 x 74	2 x 74	2 x 74
Zemspiediens	kPa (mbar)	23 (230)	23 (230)	23 (230)
Sūkšanas šlūtenes nominālais iz-mērs		DN50 DN50 DN50

Aprēķinātās vērtības saskaņā ar EN 60335-2-69

Roku-plaukstu vibrācijas vērtība	m/s2	< 2,5	< 2,5	< 2,5
Nedrošības faktors K	m/s2	0,2 0,2	0,2
Trokšņa spiediena līmenis LpA	dB(A)	68	68	68
Nedrošības faktors KpA	dB(A)	2 2 2

Tīkla kabelis

Tikla kabelis H07BQ-F	mm2	3 x 1,5	3 x 1,5	3 x 1,5
Daļas numurs (EU)		9.988-393.0	9.988-393.0	9.988-393.0
Kabeļu garums	m	10	10	10

Paturētas tiesības uz tehniskajām izmaiņām.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

sībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Sausās sūkšanas putekļsūcējs

Produkts: Mitrās un sausās sūkšanas putekļsūcējs

Tips: 9.987-xxx

Tips: 9.989-xxx

Attiecīgās ES direktīvas

2006/42/EK (+2009/127/EK)

2014/30/ES

2011/65/ES

Parakstītāji rīkojas vadības vārdā un ar tās pilnvaru.

Pārvaldošais partneris

M. Pfister

Kärcher Industrial Vacuuming GmbH

73550 Waldstetten (Vācija)

Tālr.: [phone]

Fakss: [phone]

Valdštatene (Waldstätten), 01.11.2021.

Turinys
