AEROMEDIC XTR 2D-25 - Kompressors Aerotec - Bezmaksas lietošanas instrukcija

Zīmols	Aerotec
Modelis	AEROMEDIC XTR 2D-25
Tips	Kompresors ar adsorbcijas gaisa žāvētāju
Elektrības padeve	220 V / 50-60 Hz (110 V versija pieejama)
Maksimālais spiediens	10 bāri
Darba spiediens	8 bāri
Nominālais gaisa plūsmas ātrums	400 L/min
Kompresora tips	Bez eļļas (Oil-free)
Darbības cikls	Pārtraukts S3-50 (5 min darbība / 5 min atpūta)
Elektroenerģijas patēriņš (žāvētājs)	17 W
Žāvētāja svars	7 kg
Darba temperatūra	-5 °C līdz +45 °C
Tvertnes materiāls	Tērauds
Drošība	Drošības vārsts, termoaizsardzība, spiediena slēdzis
Apkope	Filtra tīrīšana un nomaiņa, ikdienas tvertnes iztukšošana
Garantija	24 mēneši
Pielietojums	Saspiests gaiss zobārstniecībai, pneimatikai, piepūšanai utt.
Norādījumu valoda	Franču

Bieži uzdotie jautājumi - AEROMEDIC XTR 2D-25 Aerotec

Kā iedarbināt kompresoru AEROMEDIC XTR 2D-25 ?

Pārliecinieties, ka kontaktligzda ir piemērota un spiediena slēdža slēdzis ir OFF (pozīcija O). Pievienojiet kontaktdakšu, pēc tam iestatiet slēdzi uz ON (pozīcija I). Kompresors ieslēdzas automātiski un sūknē gaisu līdz konfigurētajam maksimālajam spiedienam.

Ko darīt, ja kompresors apstājas un pēc dažām minūtēm pats restartējas ?

Tas ir saistīts ar dzinēja termoaizsardzības iejaukšanos pārkaršanas gadījumā. Notīriet gaisa ejas, vēdiniet telpu un pārbaudiet, vai barošanas spriegums ir pareizs. Dzinējs automātiski restartējas pēc atdzišanas.

Kā iztukšot saspiestā gaisa tvertni ?

Kondensāts ir jāizvada katru dienu. Atveriet iztukšošanas vārstu, kas atrodas zem tvertnes (8.a, 8.b att.), lai izvadītu ūdeni. Modeļiem ar žāvētāju izvadīšana ir automātiska. Ievērojiet vides noteikumus.

Kā iestatīt gaisa izejas spiedienu ?

Izmantojiet spiediena reduktoru: pavelciet rokturi, pagrieziet to pulksteņrādītāja virzienā, lai palielinātu spiedienu, vai pretēji pulksteņrādītāja virzienam, lai to samazinātu, pēc tam nospiediet, lai bloķētu. Pārbaudiet vērtību uz sekundārā manometra. Pārliecinieties, ka pneimatiskais instruments ir saderīgs.

Cik bieži jāmaina filtri ?

Skatiet apkopes tabulas 23.-24. lpp. Normālos apstākļos: filtra elementa tīrīšana ik pēc 100 stundām, nomaiņa ik pēc 1000 stundām. Mitrā/putekļainā vidē: tīrīšana ik pēc 50 stundām, nomaiņa ik pēc 500 stundām.

Vai kompresors izmanto eļļu ?

Nē, kompresors ir bez eļļas (Oil-free) tips. Tam nav nepieciešama eļļošana. Iebūvētais žāvētājs izmanto fiziskās adsorbcijas procesu.

Kāds ir garantijas periods ?

Produktam ir 24 mēnešu garantija no datuma, kas norādīts uz etiķetes. Garantija tiek anulēta nepareizas lietošanas, izmaiņu vai neoriģinālu detaļu izmantošanas gadījumā.

Vai es varu izmantot kompresoru ārpus telpām ?

Nav ieteicams izmantot ierīci ārpus telpām. Novietojiet to vēsā, sausā, labi vēdināmā vietā, aizsargātā no laikapstākļiem, ar apkārtējās vides temperatūru starp +5°C un +40°C. Izvairieties no sprādzienbīstamas vai korozīvas atmosfēras.

Ko darīt gaisa noplūdes gadījumā pie spiediena slēdža vārsta ?

Tas norāda, ka aiztures vārsts ir nodilis vai piesārņots. Atskrūvējiet vārsta seššķautņu galvu, notīriet ligzdu un gumijas disku. Ja nepieciešams, nomainiet detaļu un uzmanīgi pieskrūvējiet.

Kā darbojas iebūvētais gaisa žāvētājs ?

Žāvētājs DRYER 400 izmanto adsorbcijas procesu. Saspiestais gaiss vispirms iziet caur dzesēšanas spoli, pēc tam caur kasetni, kas satur žāvētāju (silikagelu), kas noņem mitrumu. Regenerācija notiek automātiski, iztukšojot caur elektromagnētisko vārstu. Nav nepieciešama īpaša apkope, izņemot žāvētāja nomaiņu ik pēc divām nedēļām.

LIETOŠANAS INSTRUKCIJA AEROMEDIC XTR 2D-25 Aerotec

Saglabājietšo lietošanas instrukciju turpmākai uzziņai

Modeliem, kas aprikoti ar žāvētāju, skatiet īpašu rokasgrāmatu

1 LIETOŠANASPIESARDZĪBASĀKUMI

KAS JĀDARA

• Kompresorsjäizmanto piemērotā vidē (labi vēdināmā, pie temperatūras no + 5°C līdz + 40°C) un nekadputekļu, skābju, tvaiku, sprādzienbīstamas vai vieglluzliesmojošas gāzes klātbūtnē.
• Starp kompresoru un darba zonu jäuztur vismaz 4 m drošības attālums.
• Traipi, kas krāsošanas darbu laikā var parādīties uz kompresora plastmasas aizsarga, norāda, ka tas ir bijis pārāk tuvu novietots.
• Strāvas vadu pievienot kontaktligzdai, ka piemērota: pēc formas, spriegumam un frekvencei un atbilst pašreizējiem noteikumiem.
• Lietojiet barošanas kabela pagarinātāju ar maksimālo garumu 5 metri un ar kabela škērsgriezumu ne mazāku par 2,5 mm².
• Mēs neiesakām izmantot dažāda garuma pagarinātājus un ar dažādiem šķērsgiezumiem, nedz adapterus un daudzvietīgas kontaktligzdas.
• Lai kompresoru izslēgtu, vienmēr izmantojiet tikai spiediena slēdzi vai instrumentu paneli.
• Darba kompresors jānovieto uz stabila un horizontāla pamata.

KO NEDRİKSTDARİT

• Nekad gaisa strūklu nevērst uz personām, dzīvniekiem vai uz paša kernenì (lietot aizsargbrilles, lai pasargātu acis no strūklas izmestajiem sveškerneniem).
• Nekad nevirzīt smidzinošu škidruma strūklu uz instrumentiem, kas savienoti ar kompresoru vai pašu kompresoru.
• Neizmantojiet ierīci ar basām kājām vai ar mitrām rokām vai kājām.
• Nevelciet aiz strāvas vada, lai izvilktu kontaktdakšu no kontaktligzdas vai pārvietotu kompresoru.
• Neatstājiet ierīci pakļautu laika apstākliem.
• Nepārvietojiet kompresoru ar tvertni zem spiediena.
• Neveiciet metināšanas vai mehāniskus darbus pie cistemas. Defektu vai korozijas gadījumā tā pilnībā jānomaina.
• Nelaujiet izmantot kompresoru personām bez pieredzes. Sargājiet bērnus un dzīvniekus no darba zonas.
• Nenovietojiet viegli uzliesmojošus priekšmetus vai neilona audumus un priekšmetus kompresora tuvumā un/vai uz tā.
• Netīriet mašīnu ar viegli uzliesmojošu šķidrumu vai šķīdinātājiem. Izmantojiet tikai mitru drāniņu, pārliecinoties, vai kontaktdakša ir atvienota no elektrības kontaktligzdas.
• Kompresora izmantošana ir cieši saistīta ar gaisa saspiešanu. Neizmantojiet iekārtu jebkura cita veida gāzei.
• Saspiestais gaiss, ko ražo šī iekārta, nav izmantojams farmācijas, pārtikas vai slimnīcu jomās, izņemot pēc konkrētām procedūrām, un to nevar izmantot, lai uzpildītu niršanas balonus.

KAS JĀZINA

• Šikompresors ir konstruētstā, laidarbotos ar pārtraukumiem, (piemēram S3-50 nozīmē 5 minūtes un 5 minūšu pauze), lai izvairītos no elektromotora pārmērigas pārkaršanas. Ja tas notiek, nostrādā termiskās aizsardzības ierīce, ar kuru ir aprīkots dzinējs, automātiski pārtraucot elektriskās strāvas padevi, ja temperatūra ir pārāk augsta. Pēc atgriešanās pie normālas temperatūras dzinējs restartējas automātiski.
• Laiatvieglotu iekārtas restartupiespiedu restarla gadījumā (piemēram, elektroenerģijaspiegādes pārtraukums), papildus minētajāmdarbībām ir svarīgi nospiestspiediena slēdža pogu izslēgtā stāvoklīun nojauna to ieslēgt (1.-2. att.).
• Versijas bez gaisa žāvētāja tiek piegādātas ar spiediena slēdzi, kas aprīkots ar vārstu gaisa novadīšanai ar aizkavētu noslēgšanos, lai atvieglotu motora iedarbināšanu, un tādēl ir normāli, ka, tvertnei esot tukšai, dažās sekundēs no tās izplūst gaiss.
• Visi kompresori ir aprikoti ar drošības vārstu, kas nostrādā spiediena slēdža neregulāras darbības gadījumā, nodrošinot mašīnas drošību.
• Instrumenta montāžas darbību laikā ir obligāti jāpārtrauc gaisa plūsma izvadā.
• Saspiestā gaisa izmantošana dažādiem paredzētajiemizmantošanas veidiem (padeve zobārstniecībasiekārtām, inflācija, pneimatiskieinstrumenti, krāsošana, mazgāšana tikai ar tīrīšanas līdzekliem uz ūdens bāzes, u.c.) atseviškos gadījumos ietver piemērojamo noteikumu zināšanu un ievērošanu.

2 PALAIŠANAUN IZMANTOŠANA

• Pärbaudiet, vai kompresora datu pläksnītes dati atbilst elektrosistēmas patiesajiem; ir pielaujamas sprieguma svārstības +/- 10% no nominālas vērtības.
• Pievienojet strāvas vada kontaktdakšu piemērotai kontaktligzdai (3. att.) pārliecinoties, vai poga uz kompresora spiediena slēdža ir izslēgtā stāvoklī "O" (OFF).
• Šajā brīdī kompresors ir gatavs lietošanai.
• Nospiežot spiediena slēdzi (1.-2.att.), kompresors sāk sūknēt gaisu un caur piegādes cauruli to padod tvertnei.
• Sasniedzot augstāko kalibrēšanas vērtību (ražotāja iestatītā testēšanas fāzē), kompresors apstājas, izlaižot lieko gaisa no galvas un piegādes caurules, izmantojot vārstu, kas atrodas zem spiediena slēdža vai, versijās, kas aprīkotas ar žāvētāju, ar solenoīda vārsta palīdzību.
  Tas iespējo nākamo restartu, kuru sekmē spiediena trūkums galvā. Izmantojot gaisu, kompresors restartējas automatiski, sasniedzot zemāko kalibrēšanas vērtību (2 bāru starpība starp augstāko un zemāko kalibrēšanas vērtību).
• Spiedenu tvertnē ir iespējams kontrolēt ar komplektācijā iekļauto manometru (4.-5.att.).
• Šī cikla laikā kompresors turpina darboties automātiskajā režimā, līdz netiek nospiests spiediena slēdzis.
• Ja vēlaties kompresoru izmantot no jauna, pēc izslēgšanas uzgaidiet vismaz 10 sekundes, pirms to restartēt.
• Visi kompresori ir aprikoti ar spiediena reduktoru. Pagriežot pogu, lai atvērtu krānu (pavelkot un pagriežot to pulkstenrāditāja kustības virzienā, lai palielinātu spiedienu un pretēji pulkstenrāditāja kustības virzienam, lai to samazinātu, 6a-6c att.) varat pielāgot gaisa spiedienu, lai optimizētu pneimatisko instrumentu izmantošanu. Kad ir iestatīta vēlamā vērtība, nospiediet pogu, lai to nofiksētu.
• lestatīto vērtību ir iespējams pārbaudīt uz manometra (6d-6e att.)
• Pärbaudiet, vai izmantotä pneimatiskäinstrumenta gaisa patēriņšun maksimālaisdarbaspiediens ir saderīgi arregulatorā iestafīto spiedienu un ar gaisa daudzumu, kopiegādā kompresors
• Darba beigās iekārta ir jāaptur, jāatvieno elektriskā kontaktdakša un jāiztukšo tvertne (7.att.).

3 GAISATVERTNE

• Ir nepieciešams novērst koroziju: atkarībā no darbības apstākliem, tvertnē var izveidoties kondensāts, un tā ik dienas ir jāizsusina. Šo darbību var veikt manuāli, atverot nolaišanas ventili (8a, 8b att.). Izlaišana no žāvētāja iekārtām, kas ir aprikotas ar to, notiek automātiskajā režimā (8c att.). Iknedējas pārbaudes laikā pārbaudiet, vai automātiskais värsts darbojas pareizi.
- Ik gadu kompetentai iestädeijäpärbaudagaisa tvertnes sieninu biezums, jo iekšëjäs korozijas rezultätätärauda siena var klüt plänäka, izraisot sprädzienu risku. Ja piemërojami, ievërojiet vietëjos noteikumus. Gaisa tvertnes lietošana nav atlauta, ja sienas biezums sasniedz tvertnes sertifikäcijänorädito minimälo vërtību(piegādātās ierīces dokumentācijasdaļa).
- Tvertnes kalpošanas laiks ir atkarīgs no apkārtējās darba vides. Neuzstādiet kompresoru piesārņotā un kodīgā vidē, jo tādējādi tiek ievērojami samazināts tvertnes kalpošanas laiks.
- Vai nenostipriniet tvertni vai tās sastāvdaļas tieši uz zemes vai nekustīgām struktūrām. Uzstādot spiediena tvertni, aprīkojiet to ar pretvibrāciju paliktņiem, lai izvairīlos no bojājumiem pārmērīgas spriedzes dēl, ko tvertnes lietošanas laikā izraisa vibrācijas.
- Izmantojiet tvertni, ievērojot temperatūras un spiediena ierobežojumus, kas noteikti datu plāksnītē un testa ziņojumā.
- Neveiciet nekādas izmainas pie šīs tvertnes, izmantojot metināšanas, urbšanas vai citas mehāniskās apstrādes metodes.

4 APKOPE

- PIRMS JEBKÄDAS DARBİBAS ATVIENOJIET KONTAKTDAKŠU PILNIBÄ IZ TUKŠOJIET TVERTNIUN LAUJIET IEKÄRTAIATDZIST7., 8A, 8B, 8C ATT.)

- Pärbaudiet visu skrūvju hermētiskumu, jo īpaši, bloka galvas (griezes moments 10 Nm = 1,02 kgm). Pärbaude jāveic pirms kompresora pirmās iedarbināšanas reizes un pēc pirmās darba stundas.

1. TABULA -APKOPESINTERVÄLINORMÄLIDARBA APSTÄKLI
FUNKCIJAS	IK PÉC 100 STUNDÄM	IK PÉC 1000 STUNDÄM	IK PÉC 2000STUNDÄM
Galvaskrūvjupievilkšana	Pārbaudēveic pirmskompresor pirmāsiedarbināśanasizes un pēcpirmāsdarba stundas.
Filtrælementāfīrīšana	●
Spledienālēdža rāsta nomainaļa lruzstādīts)		●
Filtrælementanomaina		●
Vārstaplāksnespārbauden tīrīšana		●
Cilindrasegmentaomaina		●
Pretvārstomaina		●
Vārstaplāksnesnomaiņa			●
Žavētājņa iruzstādīts filtrunomaina	Skatietspecialookasgrāmatu
Tvertnekondensātādrenāza	24 h----> 24h ---->24 h----> ...

2. TABULA -APKOPESINTERVÄLIMITRA/PUTEKI AINA DARRAVIDE
FUNKCIJAS	IK PËC 50 STUNDÄM	IKPËC 500 STUNDÄM	IK PËC 1000STUNDÄM
Galvaskrūvjupievilkšana	Pārbaudjāveic pirmskompresora pirmāsiedarbināšanaeizes un pēcpirmāsdarba stundas.
Filtrælementatīrišana	●
Spiedienālēdžarārsta nomaina (iruzstādīts)		●
Filtrælementanomaína		●
Vārstaplāksnespārbauden tīrišana		●
Cilindrasegmentaomaína		●
Pretvārstomaína		●
Vārstaplāksnesnomaína			●
Žavētajja iruzstādītsfiltrunomaína	Skatietspeciālookasgrāmatu
Tvertnekondensātatrenāza	24 h----> 24h ---->24 h----> ...

Spiediena slēdža vārstuļa nomaļa (ja ir uzstādīts)

• Atlaist spiediena slēdža vārstuli (9. att.)
• Atskrūvējiet vārstuli, nonemot to no novietnes (10.-11. att.)
• Uzstādīt jauno vārstuli un pievilkt to.

FILTRAELEMENTATİRİŞANA UN/VAI NOMAINA

• Atskrūvēt galvas skrūves ar Allen atslēgu (12 att)
  • Nonemt cilindra galvu (13 att.)
• Pârbaudit un nomainît filtra elementu (14 att)
  • Uzlikt to no jauna, pievelkot skrūves (12. att.)

VÄRSTAPLÄKSNES PÄRBAUDE, TİRİŞANA,NOMAINA

• Atskrūvēt galvas skrūves ar 5 mm Allen atslēgu (Allen skrūves M6) (12 att.)
  • Nonemt cilindra galvu (13 att.)
• Notīrīt un, ja nepieciešams, nomainīt vārsta plāksni (10 att.)
• Uzlikt to no jauna, pievelkot skrūves (12. att.)

CILINDRA SEGMENTAUN BLİVGREDZENU NOMAINA

• Atskrūvēt galvas skrūves ar Allen atslēgu (12att.)
• Nonemt cilindra galvu un vārsta plāksni (13att.)
  • Nomainīt galvas blīvgredzenu (14 att.)
• Noskrūvēt cilindru ar to pašu Allen atslēgu, noņemt abas skrūves, kas cilindru nostiprina karterī. (15. att.)
• Noskrūvēt centrālo skrūvi no virzula (16. att)
  • Nonemt virzuja plâksni (17. att.)
• Nonemt virzuła segmentu (18. att.)
• Nomainīt blīvgredzenu starp karteri un cilindru (19att.)
• Uzstādīt jaunu segmentu cilindra stobrā (20. att.)
• Pirms uzskrūvēt skrūvi no jauna, uzklāt fiksēšanas līdzekļa pastu (LOCTITE 248) (21. att.)
  • Nomainīt virzuļa skrūvi.

PÄRLIECINÄTIES,VAI VÄRSTAPLÄKSNE IRPAREIZIUZSTÄDITA!

• Cilindru piestiprināt ar divām skrūvēm (22. att.)
- Novietot galvu uz plâksnes un pievilkt 4 skrūves uz cilindra (23. att.)

PRETVÄRSTANOMAINA

• Nodrošināt vārsta demontāžu, nonemot RILSAN cauruli no vārsta (24. att.)
• Izskrūvēt vārstu no tā novietnes.
• Nomainīt vārstu, ieskrūvējot to novietnē.
  • Piestiprināt cauruli RILSAN

KONDENSĀTADRENĀŽA

• Ir nepieciešams novērst koroziju: atkarībā no darbības apstākliem, tvertnē var izveidoties kondensāts, un tā ik dienas ir jāizsusina. Šo darbību var veikt manuāli, atverot nolaišanas ventili (8a,8b att). Izlaisana no žāvētāja iekārtām, kas ir aprīkotas ar to, notiek automātiskajā režīmā (8c att.).

KondensātsIR JĀUTILIZĒ saskaņā ar vides aizsardzības un spēkā esošajiem normatīvajiem aktiem.

No kompresora jäatbrīvojassaskaņa aratbilstošiem kanāliem, kasparedzēti vietējos noteikumos

5 IESPËJAMIEDEFEKTIUN AR TIEM SAISTITÄSATL AUTÄSDARBIBAS

ANOMÄLIJA	CËLONIS	DARBÏBA
Spiedienäslëdžavärstagaisa noplüdepieapstādināta kompresora.	Pretvärstsnodilumavaipiesärnojumdël, uz hermëtiķa stieņanefunkcionpareizi.	Atskrūvēpretvärstaesstūragalvu, notīrīhovietniun īpašagumijasdisku(nomainīt,ja nolietots)Uzstāditto no jaunaun ciešpievilkt(24.25att.)
SamazinātsniegumsBiežas ieslēgšanāseizes.Zemaspiedienavērtības.	Pārmērīgsniegumpieprastījums.Pārbaudīvai nav iespējamsavienojumun/vaišļuteņunoplūde. Iespējamskanosūkšanasāltraizsērējis.	Nomainīsavienojumūlivgredzenusztīrītvainomainīt filtru.
Kompresorspstājasun pēφāris minūtērpatstāvīgi iedarbināso jauna.	Termiskāizsardzībaslarbībako izraisanotorapār karšana.	Iztīrīkonveijerāgaisa ejasizvēdinātelpu.Pārbaudīt elektriskospriegumu.
Pēcvairākiempalaišanasnēginājumiemkompresors apstājas.	Termiskaizsarganostrādāšandzinēja pārkaršanas dēļ(vaikontaktdakšasvtienošanadarbībasaikā, vai barošanaspriegumārūkums).	Nospiestarbībasapturēšanaslēdzi.Izvēdinātelpu.Uzgaidīvairākasminūtesīn restartēlekārtuNoņemt jebkurustrāvasada pagarinātāju.
Kompresorneapstājasunnostrādātrošībasvārsts.	Kompresomeregulāradarbībavai pretvārstplīsums.	Atvienokontaktdakšun sazinātiesar servisacentru.

Lai pievērstu lielākuuzmanību gan svarīgiemdrošības,gan mašīnas pienācīgas darbībasjautājumiem,ir iekļauts bīstamības slmbols. Tastiek apvienotsar tēmu,kas katram lietotājambūtu notelktiljāzina.

1.02 PIESARDZĪBAS PASĀKUMI

Konstruktors adsorbcijas žavētājs ir prasmīgi konstruēts un saskaņā ar drošības tehnoloģijas noteikumiem. Konstruktors ari paziņo, ka DRYER ir veikta konstruktīvā pārbaude zem spiediena, apliecinot izstrādājuma atbilstību.

Pirmsizmantot DRYER, lūdzu, rūpīgi izlasiet turpmākos norādījumus

Uzmanīgi izlasiet norādījumus izstrādājuma pareizai darbībai. Nepieļaujiet, ka gaisa strūkla, kas izplūst no kompresora, tiek vērsta uz personām vai dzīvniekiem. Nedarbiniet mašīnu mitrās vietās un bez ventilācijas. Pārbaudiet, vai kompresors novietots stabili. Kompresora maksimālais spiediens ir skaidri norādīts uz tā. Lietojot kompresoru, novietojiet to vēsā vietā un aizsargājiet no karstuma. Darbības laikā kompresors var sasniegt augstu temperatūru. Neļaujiet bēmiem rīkoties ar ierīci, pat, ja tā ir izslēgta. Nesūkt/nesaspiest citas gāzes, izņemot gaisu, vai ar skābekļa procentuālo saturu augstāku par 21%.

1.03 PREZENTĀCIJA UNAPRAKSTS

DRYER konstruktors ir konstruēts, lai nodrošinātu gaisa žāvēšanas procesu, pirms tas tiek saspiests tvertnē. Šī fizikāli kīmiskā neviendabīgasadsorbijasprocesauzdevums ir: likvidēt mitrumu un kondensāciju, kas veidojas, un saspiest gaisu, kā rezultātā rodas sausais gaiss, kas ir gatavs lietošanai katram izmantošanas veidam. Turklāt, žāvētājs ir aprīkots ar ārējo spoli saspiestā gaisa dzesēšanai, tādējādi tālāk uzlabojot tā kvalitāti. DRYER konstruktors automātiski atjauno desikantu materiālu, attīrot mitrās atliekas ar solenoīda vārsta palīdzību, kas ievietots nodalījumā zem filtra. Gaiss sākotnēji iet caur dzesēšanas spoli, kas ir savienota ar separatoru, kas likvidē lielāko mitruma daļu. Pēc šīs pirmās darbība gaiss tiek vadīts caur filtra kasetni, kas likvidē jebkādu atlikušo mitrumu, un visbeidzot plūst uz nelielu tvertni, pirms tiek uzglabāts kompresora tvertnē. Izslēgšanas laikā, sasniedzot maksimālo spiedienu, sausaisgaiss, kas atrodas mazajā tvertnē, lēni plūstpretēji uz filtra kasetni, attīrot to no žāvēšanas elementupiemaisījumiem un regenerējot to. Kad spiediens ir izlaists, atveras pirmā separatora pēdējā izejas atvere, tādējādi pilnībā nosusinot sistēmu. Nav nepieciešama eljošana vai tehniskā apkope, kā arī ieslēgt vai izslēgt, jo tā sāk darboties tikai, iedarbinoties kompresoram.

Konstruktors neuznemas nekādu atbildību žāvētāja nepareizas izmantošanas gadījumā.

Kondensāta un filtra elementu utilizācijajāveic saskaṇā ar noteikumiem, kas irspēkā uzstādīšanasvalstī.

1.04 ĪPAŠASTEHNISKĀS SPECIFIKĀCIJAS:

DRYER sastāv no:

1. gaisa dzesēšanas spoles pievadā;
2. kondensāta atdalīšanas pirmā posma;
3. tvertnes ar adsorbenta kasetni;
4. sausā gaisa pretvārsta;
5. bufera tvertnes filtra elementu regeneracijai;
6. kondensāta automātiskās drenāžas solenoīda vārsta.

1.05 DRYER400 TEHNISKÄSSPECIFIKÄCIJAS

TEHNISKOSPECIFIKÄCIJUTABULA
APRAKSTS	IERİCE	DRYER400
Reğeneracija		Processbez siltuma
Lietojums		Gaiss
Nominäläplüsma	L/min	400
Darbaspiediens	Bar	8 (Max 10)
Reğgaisa patērins		0
Tempmakspievadā	°C	45

TEHNISKOSPECIFIKÄCIJU TABULA
APRAKSTS	IERİCE	DRYER400
Darbatemperatüra	°C	-5+45
Savienojumpiev./izv.		3/8"- 3/8"
Barošana	Volt Hz	220/50 60yai110/50
Elektrībaspatērīns	Watt	17
Silikalgeläevadīšana	Kg	1.15
Elektriskāzolācija		IP55
Kopējaissvars	Kg	7

2 DROŠĪBASNOTEIKUMI

2.01

DROŠĪBAS NORĀDĪJUMI OPERATORAMUN DRYER PAREIZAĪZMANTOŠANAI

DRYERlietotājamjābūt tehniskajāmzināšanām parspēkāesošajiem noteikumiemun jābūt pilnībāinformētam par mašīnas darbību. Darba deleğēšanasgadijumā jāinformēotrā persona parvisu darbību veikšanu

Kompresors ŋem gaisu no apkārtējās vides (operatoram jāpārliecinās, vai tas ir bez dūmiem un/vai kaitīgas gāzes) un, izvadot to caur nosūkšanas filtru, sāk kompresijas/filtrēšanas ciklu, līdz gaiss sasniedz tvertni. Turklāt ir jāinstalē 8 bāru drošības vārsts ar plūsmas ātrumu ne mazāku par 400 l/min uz sistēmas zem spiediena, kas atrodas pēc žāvētāja.

2.02 SVARĪGIDROŠĪBAS PASĀKUMI

Pirms izmantoDRYER, lūdzu,rūpīgi izlasiet turpmākos norādījumus:

-Kompresors nedrikst iesükt gaisu, kas ir sastävëjies vai piesämots, un to nedrikst novietot puteklainäs vai vietäs ar eksplozijas, korozijas vai ugunsgrëka apdraudëjumiem.
-Pārliecinieties, vai tehniskās apkopes laikā vai, ja vēlaties aizstāt kādu no kompresora detalām, tas nav zem spiediena un, vai strāvas vads ir atvienots no strāvas līnijas.
-Gaisa attīrīšanas filtrus nomainiet tikai ar oriğinālajiem konstruktors izstrādājumiem.
-Ja kompresors/žavētājsnetiek izmantots, atvienojiet to no strāvas padeves; nekad nevelciet aiz vada, bet, lai to atvienotu, izmantojiet spraudni un pārliecinieties, vai kabelis nesaskaras ar asām malān un, vai nav saliekts lenkī (šādā gadījumā lietot pagarinātāju).
-Periodiski pārbaudiet vispārējos noteikumus un nosacījumus, jo īpaši savienojumu tuvumā un, ja tie uzrāda nelielus defektus, nomainiet tos.
-Regulāri pārbaudiet savienojumu hermētiskumu.
-Bojātās detaļas labojiet, izmantojot tikai konstruktors oriģinālās rezerves dajas.
-Neveiciet izmainas mašinā bez konstruktors rakstveida atlaujas.
-Mašinas palaišanas laikā pārliecinieties, vai tuvumā nav personu, kas var nonākt saskarē ar to.
-Lietošanas un tehniskās apkopes rokasgrāmataijābūt pieejamai visu laiku, novietojotto viegli pieejamā vietā mašīnas tuvumā un, aizsargājotto no bojājumiem.
- Visi tehniskās apkopes un remontdarbi pie mašīnas jāveic apmācītam personālam.
-Nekad nedrikst pārsniegt maksimālo 10 bāru darba spiedienu.

3 GARANTIJAUN SERVISS

3.01 DRYERGARANTIJA

Mūsu ražotajanDRYER 400 uzņēmumskonstruktorsodrošina garantiju uz divdesmit četriem mēnešiem, sākot no dienas, kas uzdrukāta uz DRYER uzlīmes.

Ražošanas un testēšanas laikā tiek piestiprināta uzīlīme, kas norāda mašīnas atbilstībuCE standartiem un uz kuras ir šis simbols; gadījumā, ja tā tiek noņemta vai pārveidota, tiek anulēta GARANTIJA.

Lai šī garantija būtu spēkā, pircējam jāizpilda līguma nosacijumi, un DRYER ir jāizmanto, vadoties pēc mūsu norādītā, to nemainot vai nepārveidojot bez vienošanās ar uzņēmumu konstruktors un bez tā apstiprinājuma.

Tas neatbild par garantiju šādos gadījumos.

Ja mašina netiek izmantota pareizi (kā norādīts šajā lietošanas un tehniskās apkopes instrukcijā)

Garantija neiekļauj palīgmateriālus un periodisko tehnisko apkopi, it īpaši, ja mašīna netiek lietota pareizi.

Gadījumā, ja tiek izmantotas rezerves daļas, kas nav konstruktors originalās.

Ja tiek iesūkta/saspiesta gāze, izņemot gaisu.

3.02 SERVISS UNTEHNISKÄ APKOPE

Lai pasūtītu rezerves daļas, ir nepieciešams sazināties ar vai apmeklēt mūsu vietējos izplatītājus.

Gadījumāja ir grūtībassalabot kādu detaļu, sazinietiesar uzņēmumu konstruktors, kas ir pieejams jebkuramizskaidrojumam un savienos jūs attiecīgo personālu.

Ja vēlaties veikt tehnisko apkopi vai servisu, lūdzu, sazinieties ar mūsu vietējo izplatītāj

4 UZSTĀDĪŠANA

4.01 UZSTĀDĪŠANA

Lai nodrošinātu labaskvalitātesgaisu, loti svarīgiirDRYERnovietotvēsā,sausā vietā,kas aizsargātano laikaapstāklu

ietekmes.

Minimālāsun maksimālās temperatūrasatrodamastehnisko specifikācijutabulā.

Navieteicams izvietotāra apstāklos

4.02 IZVIETOŠANAUZ KOMPRESORA

DRYER 400 var izmantot tikai ar kompresoru BEZ ELLAS.

4.03 PIESLĘGŠANAELEKTROLĪNIJA

Pārliecinieties, vai ir izveidots zemējuma savienojums uz spraudņa un elektriskās sistēmas, un pārbaudiet, vai spriegums ir pareizs.

5 UZTURĒŠANA

5.01 UZTURĒŠANASDARBĪBAS

DRYER nav nepieciešama nekāda īpaša uzturēšana. Ik nedēļu jāpārbauda, vai starpposma atdalītājā nav kondensāta. Ja tas tā – sazināties ar savu tehniķi. Reizi divos gados nomainīt kasetnes žāvēšanas materiālu.

5.02 TRAUCËJUMMEKLËŠANA

PROBLĖMA	CĖLONIS	RISINĀJUMS
DRYERhedarbojas	Navelektriskāstrāvas	Nomainībojātodrošinātāju
	Pārbaudīelektrolīniju	Elektriskāstrāvapārākmaza
	Pārbaudītrošinātājus	Pārbaudīkompresoru
	Kompresorānazspēja
Gaiszvadāmitrs	Gaisaplūsmapārākiela	Pārbaudītsūknēśanaņezglu
	Augstæmperatūrąpevadā	Pārbaudīvidestemperatūru
	Plūsmasregulatorbojāts	Noregulēvahomainītplūsmasregulatoru
	Žāvēšanaslementniolietotivaipiesātināti	NomainīDRYERkasetni
	Solenoīduārstbojāts	Nomainītsolenoīdavārstu
	Spiedienzudums regenerācijdsertnē	Pārbaudīsavienojumus
	Pretvārstbojāts	Nomainīpretvārstu
Navkondensātatrenāzas	Solenoīduārstaproblēmas	•Nomainītsolenoīdavārstu
	Izpūtējaizsērējis	Iztīrtīzvadu
	Plūsmasregulatorbojāts	Kalibrēplūsmasregulatoru
	Plūsmasregulatorsav kalibrēts

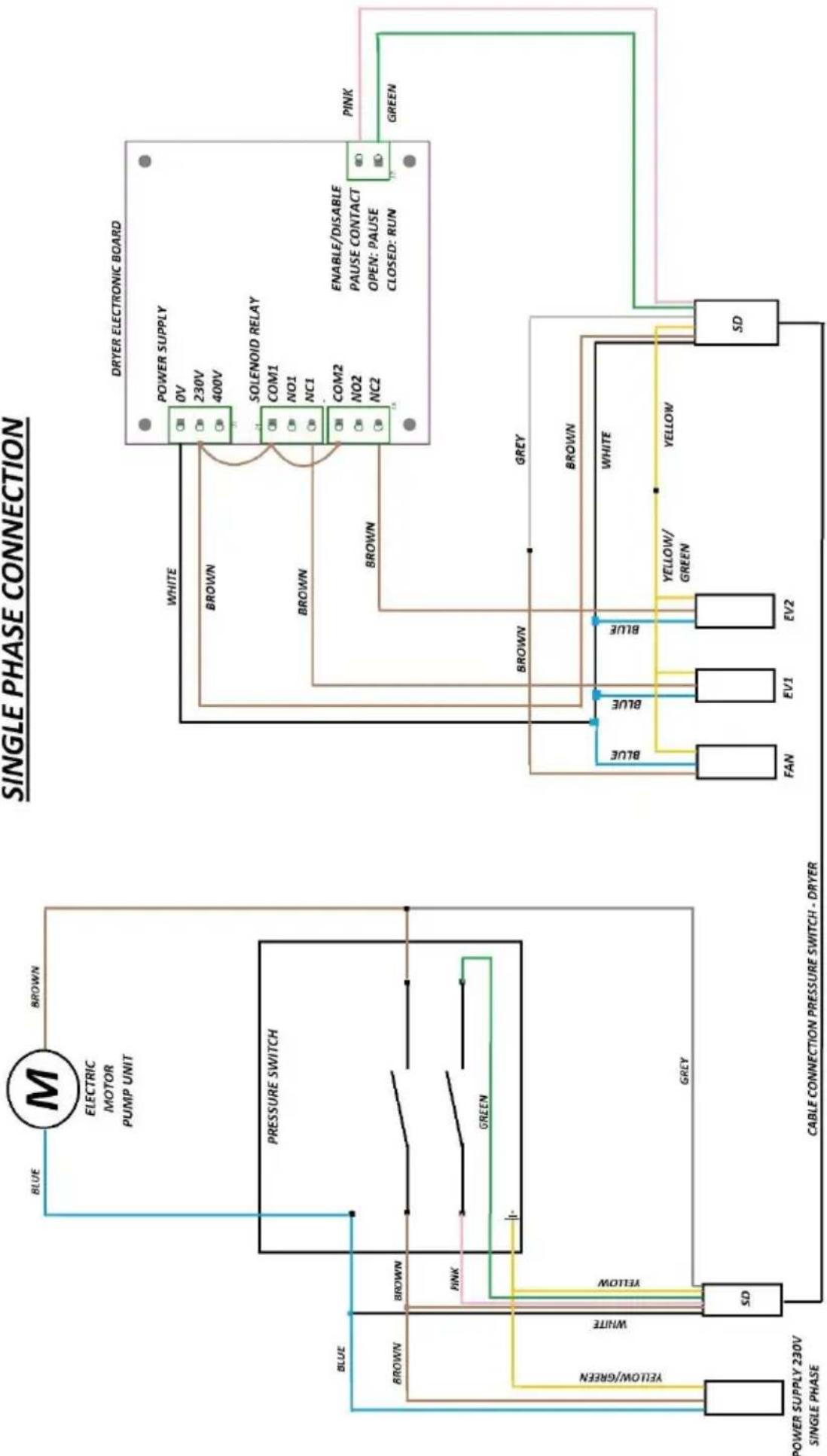

SINGLE PHASE CONNECTION
        M["Motor Pump Unit M"]
        M --> BROWN["BROWN"]
        BROWN --> PRESSURE_SWITCH["PRESSURE SWITCH"]
        PRESSURE_SWITCH --> BROWN1["BROWN"]
        BROWN1 --> PINK["BROWN"]
        PINK --> GREEN["BROWN"]
        GREEN --> SD["SD"]
        SD --> YELLOW/GREEN["YELLOW/GREEN"]
        YELLOW/GREEN --> POWER_SUPPLY230V["SINGLE PHASE POWER SUPPLY 230V"]
        POWER_SUPPLY230V --> CABLE_CNEECTIONS_pressureswitch["CABLE CONNECTION PRESSURE SWITCH - DRYER"]
    end

    subgraph Dryer Electronics Board
        BROWN --> WHITE["BROWN"]
        BROWN --> BROWN2["BROWN"]
        BROWN2 --> COM1["COM1"]
        COM1 --> NO1["NO1"]
        NO1 --> NC1["NC1"]
        NC1 --> COM2["COM2"]
        COM2 --> NO2["NO2"]
        NO2 --> NC2["NC2"]
        NC2 --> ENABLE/DISABLE["ENABLE/DISABLE PAUSE CONTACT OPEN: PAUSE CLOSED: RUN"]
        ENABLE/DISABLE --> PINK["PINK"]
        PINK --> GREEN["GREEN"]
        GREEN --> SD["SD"]
        SD --> YELLOW/GREEN
        YELLOW/GREEN --> POWER_SUPPLY230V
        POWER_SUPPLY230V --> SINGLE_PHASE["SINGLE PHASE POWER SUPPLY 230V"]
        SINGLE_PHASE --> CABLE_CNEECTIONS PRESSURE_SWITCH
    end

    M --> BROWN
    BROWN --> PRESSURE_SWITCH
    PRESSURE_SWITCH --> BROWN1
    PRESSURE_SWITCH --> BROWN2
    PRESSURE_SWITCH --> BROWN3
    PRESSURE_SWITCH --> BROWN4
    PRESSURE_SWITCH --> BROWN5
    PRESSURE_SWITCH --> BROWN6
    PRESSURE_SWITCH --> BROWN7
    PRESSURE_SWITCH --> BROWN8
    PRESSURE_SWITCH --> BROWN9
    PRESSURE_SWITCH --> BROWN10
    PRESSURE_SWITCH --> BROWN11
    PRESSURE_SWITCH --> BROWN12
    PRESSURE_SWITCH --> BROWN13
    PRESSURE_SWITCH --> BROWN14
    PRESSURE_SWITCH --> BROWN15
    PRESSURE_SWITCH --> BROWN16
    PRESSURE_SWITCH --> BROWN17
    PRESSURE_SWITCH --> BROWN18
    PRESSURE_SWITCH --> BROWN19
    PRESSURE_SWITCH --> BROWN20
    PRESSURE_SWITCH --> BROWN21
    PRESSURE_SWITCH --> BROWN22
    PRESSURE_SWITCH --> BROWN23
    PRESSURE_SWITCH --> BROWN24
    PRESSURE_SWITCH --> BROWN25
    PRESSURE_SWITCH --> BROWN26
    PRESSURE_SWITCH --> BROWN27
    PRESSURE_SWITCH --> BROWN28
    PRESSURE_SWITCH --> BROWN29
    PRESSURE_SWITCH --> BROWN30
    PRESSURE_SWITCH --> BROWN31
    PRESSURE_SWITCH --> BROWN32
    PRESSURE_SWITCH --> BROWN33
    PRESSURE_SWITCH --> BROWN34
    PRESSURE_SWITCH --> BROWN35
    PRESSURE_SWITCH --> BROWN36
    PRESSURE_SWITCH --> BROWN37
    PRESSURE_SWITCH --> BROWN38
    PRESSURE_SWITCH --> BROWN39
    PRESSURE_SWITCH --> BROWN40
    PRESSURE_SWITCH --> BROWN41
    PRESSURE_SWITCH --> BROWN42
    PRESSURE_SWITCH --> BROWN43
    PRESSURE_SWITCH --> BROWN44
    PRESSURE_SWITCH --> BROWN45
    PRESSURE_SWITCH --> BROWN46
    PRESSURE_SWITCH --> BROWN47
    PRESSURE_SWITCH --> BROWN48
    PRESSURE_SWITCH --> BROWN49
    PRESSURE_SWITCH --> BROWN50
    PRESSURE_SWITCH --> BROWN51
    PRESSURE_SWITCH --> BROWN52
    PRESSURE_SWITCH --> BROWN53
    PRESSURE_SWITCH --> BROWN54
    PRESSURE_SWITCH --> BROWN55
    PRESSURE_SWITCH --> BROWN56
    PRESSURE_SWITCH --> BROWN57
    PRESSURE_SWITCH --> BROWN58
    PRESSURE_SWITCH --> BROWN59
    PRESSURE_SWITCH --> BROWN60
    PRESSURE_SWITCH --> BROWN61
    PRESSURE_SWITCH --> BROWN62
    PRESSURE_SWITCH --> BROWN63
    PRESSURE_SWITCH --> BROWN64
    PRESSURE_SWITCH --> BROWN65
    PRESSURE_SWITCH --> BROWN66
    PRESSure_SWITCH --> BROWN67
    PRESSure_SWITCH --> BROWN68
    PRESSure_SWITCH --> BROWN69
    PRESSure_SWITCH --> BROWN70
    PRESSure_SWITCH --> BROWN71
    PRESSure_SWITCH --> BROWN72
    PRESSure_SWITCH --> BROWN73
    PRESSure_SWITCH --> BROWN74
    PRESSure_SWITCH --> BROWN75
    PRESSure_SWITCH --> BROWN76
    PRESSure_SWITCH --> BROWN77
    PRESSure_SWITCH --> BROWN78
    PRESSure_SWITCH --> BROWN79
    PRESSure_SWITCH --> BROWN80
    PRESSure_SWITCH --> BROWN81
    PRESSure_SWITCH --> BROWN82
    PRESSure_SWITCH --> BROWN83
    PRESSure_SWITCH --> BROWN84
    PRESSure_SWITCH --> BROWN85
    PRESSure_SWITCH --> BROWN86
    PRESSure_SWITCH --> BROWN87
    PRESSure_SWITCH --> BROWN88
    PRESSure_SWITCH --> BROWN89
    PRESSure_SWITCH --> BROWN90
    PRESSure_SWITCH --> BROWN91
    PRESSure_SWITCH --> BROWN92
    PRESSure_SWITCH --> BROWN93
    PRESSure_SWITCH --> BROWN94
    PRESSure_SWITCH --> BROWN95
    PRESSure_SWITCH --> BROWN96
    PRESSure_SWITCH --> BROWN97
    PRESSure_SWITCH --> BROWN98
    PRESSure_SWITCH --> BROWN99
    PRESSure_SWITCH --> BROWN100

    style SINGHEA PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INTEGRATED PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INSPECTIVE PROCESSED INFRASTRUCTURAL PROCESSED INFRASTRUCTURAL PROCESSED INFRASTRUCTURAL PROCESSED INFRASTRUCTURAL PROCESSED INFRASTRUCTURAL PROCESSED INFRASTRUCTURAL PROCESSED INFRASTRUCTURAL PROCESSED INFRASTRUCTURAL PROCESSED INFRASTRUCTURAL PROCESSED INFRASTRUCTURAL PROCESSED INFRASTRUCTURAL PROCESSED INFRASTRUCTURAL PROCESSED INFRASTRUCTURAL PROCESSED INFRASTRUCTURAL PROCESSED INFRASTRUCTURAL PROCESA connectors to single phase connection.


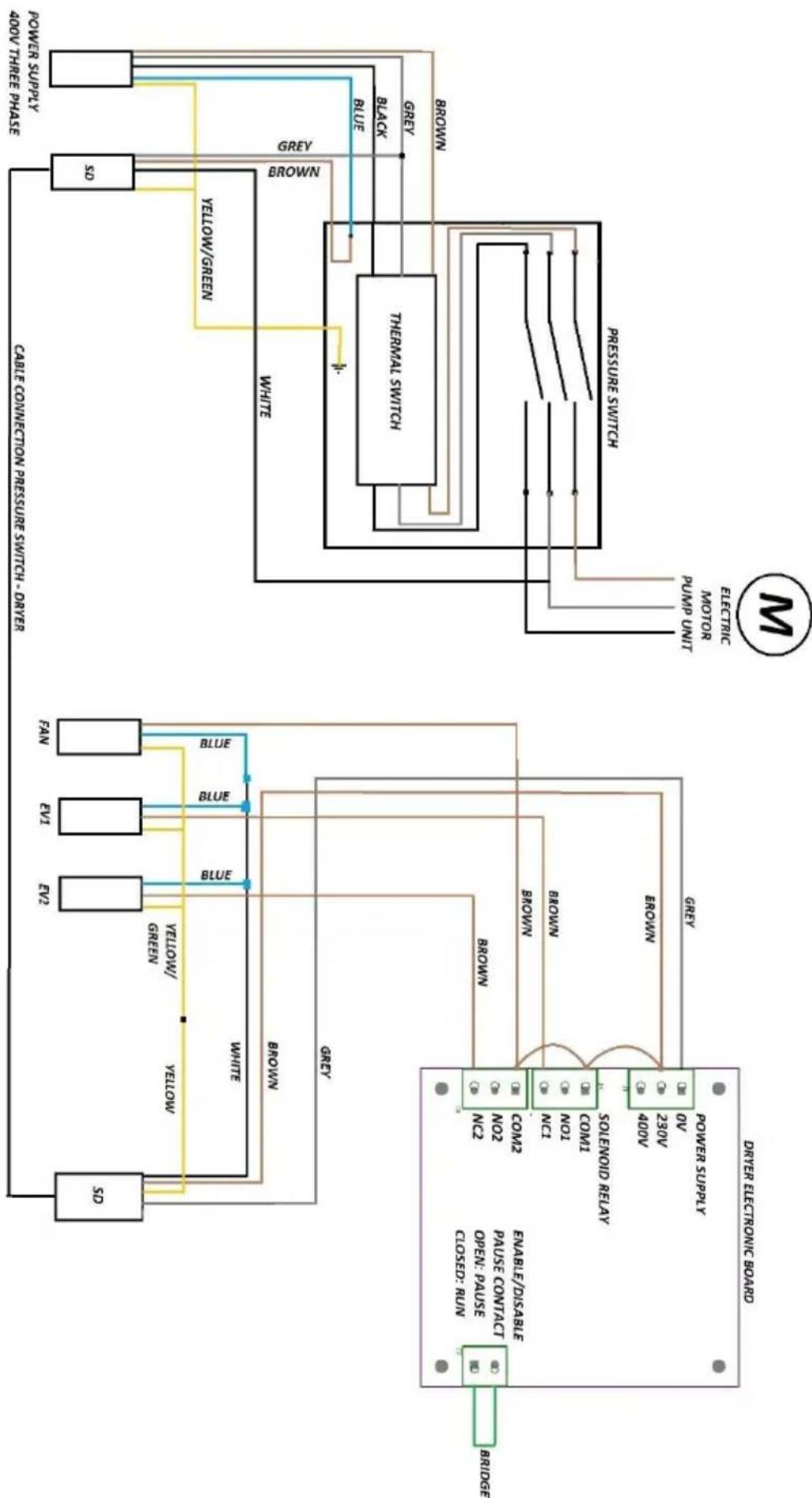

THREE PHASE CONNECTION WITH PRESSURE SWITCH

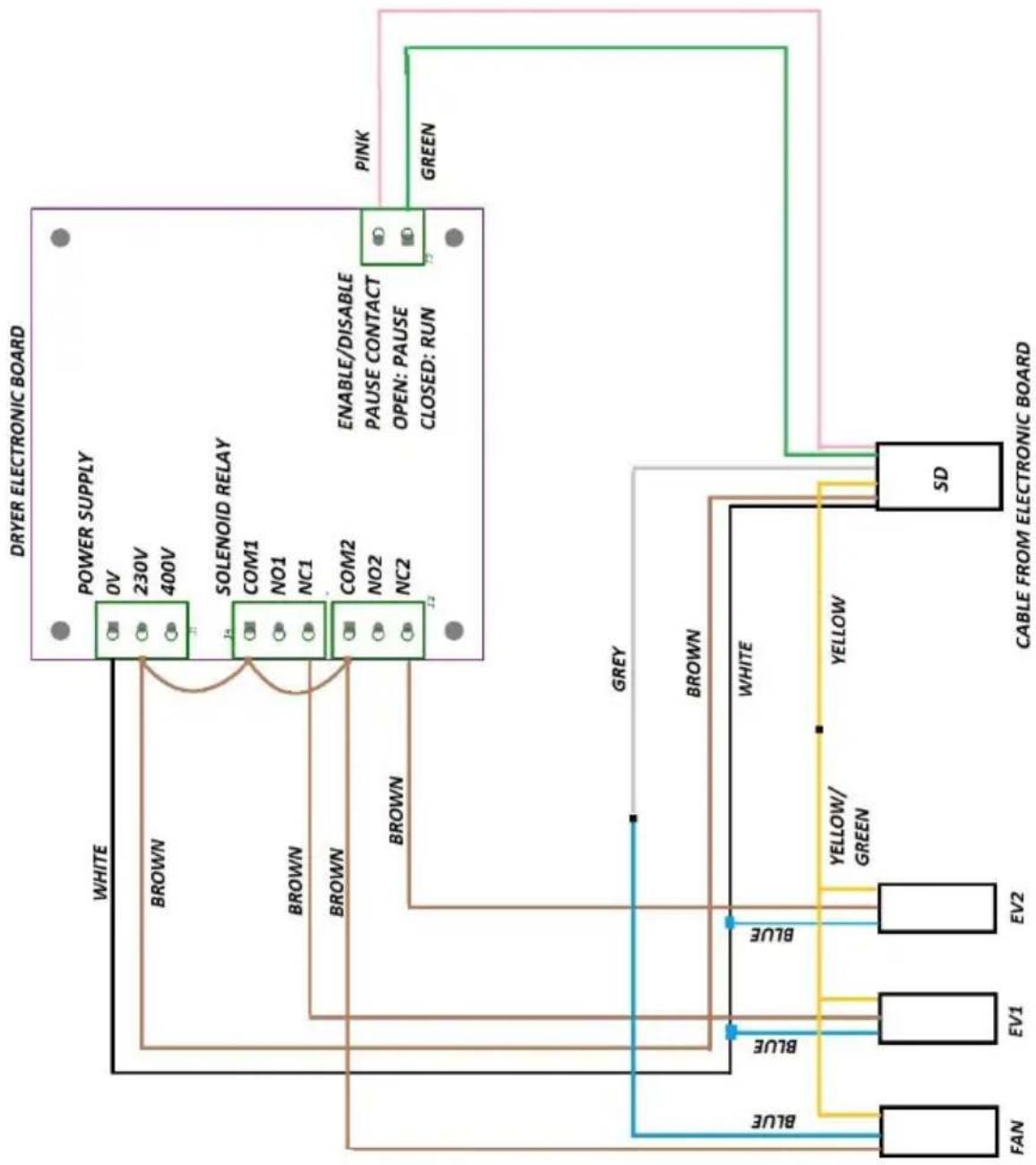

MULTIPOWER CONNECTION


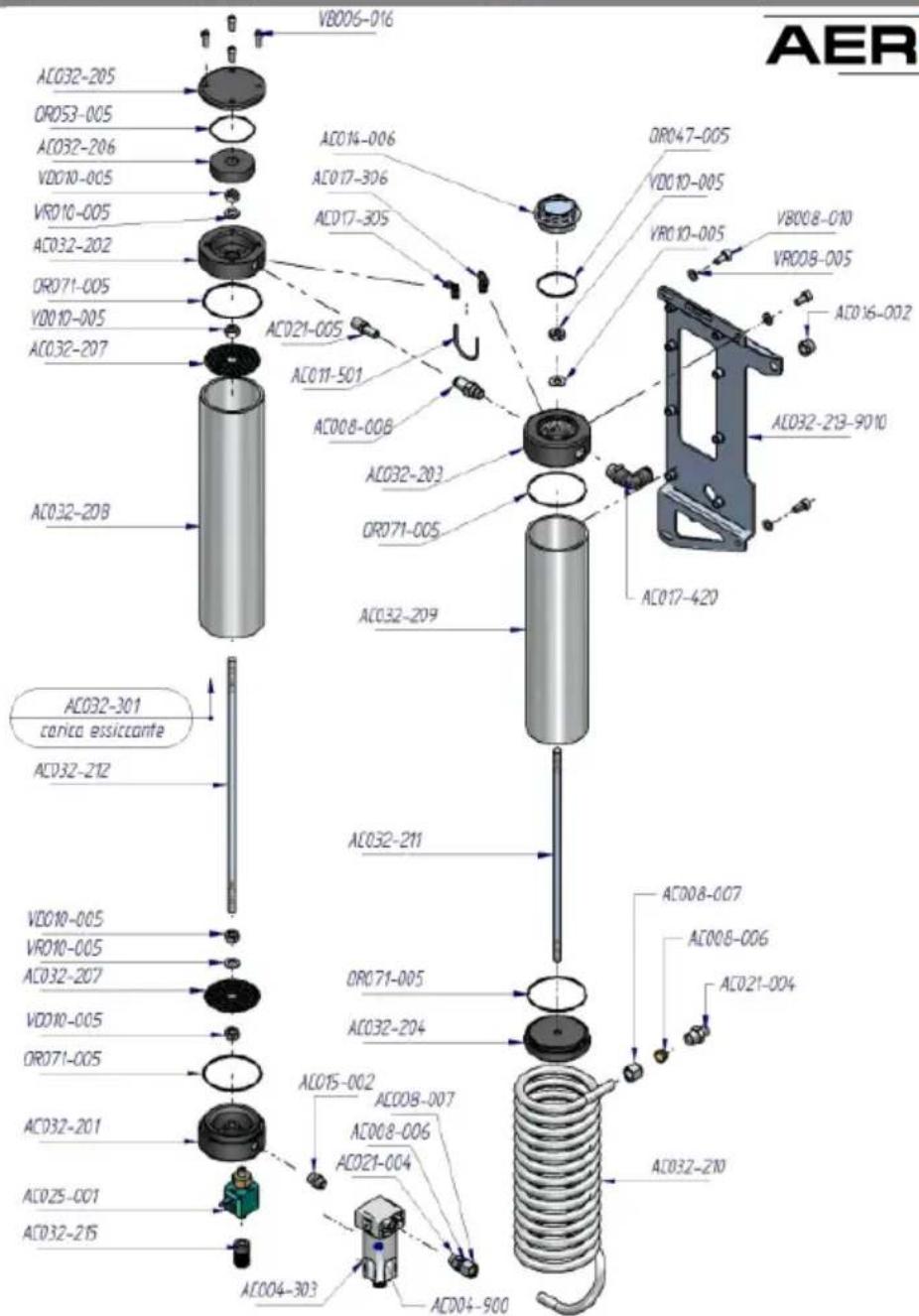

AER AC032-205 OR053-005 AC032-206 VDO10-005 VR010-005 AC032-202 OR071-005 VDO10-005 AC032-207 AC032-208 AC032-301 carica essiccante AC032-212 VDO10-005 VR010-005 AC032-207 VDO10-005 OR071-005 AC032-201 AC025-001 AC032-215 AC004-303 AC015-002 AC008-007 AC008-006 AC021-004 AC021-004 AC021-005 AC011-501 AC008-008 AC032-203 OR071-005 AC032-209 AC032-211 OR071-005 AC032-204 AC014-006 AC017-306 ACD17-305 ACD17-420 DR047-005 VDC10-005 VRC10-005 VBOO8-010 VROO8-005 ACD16-002 ACD32-213-9010

AEROTEC

CODE	DESCRIPTION		CODE	DESCRIPTION		CODE	DESCRIPTION
AC008-006	Ogive for aluminum tube 12mm		AC025-001	Solamide valve		AC032-212	Screw
AC008-007	Nut for tube 12 mm aluminium		AC032-201	Flange		AC032-213-9091	Drucker
AC008-008	Nut return valve		AC032-202	Flange		AC032-215	Silenced filter
AC011-501	Nylon tube		AC032-205	Flange		AC032-501	Dieticant
AC014-000	Closure plug		AC032-204	Flange		OR047-005	O-ring
AC015-002	Nipple		AC032-205	Flange		OR053-005	O-ring
AC016-002	Reduction		AC032-206	Filter		OR071-005	O-ring
AC017-305	Pipe fitting "L"		AC032-207	Grid		VB006-016	Screw
AC017-306	Flow Regulator		AC032-208	Dryer body		VB008-010	Screw
AC017-420	Pipe fitting "L"		AC032-209	Dryer body		VD010-005	Nut
AC021-004	Pipe fitting for tube 12 mm		AC032-210	Aluminum tube		VB008-005	Washer
AC021-005	Reduction		AC032-211	Screw		VR010-005	Washer

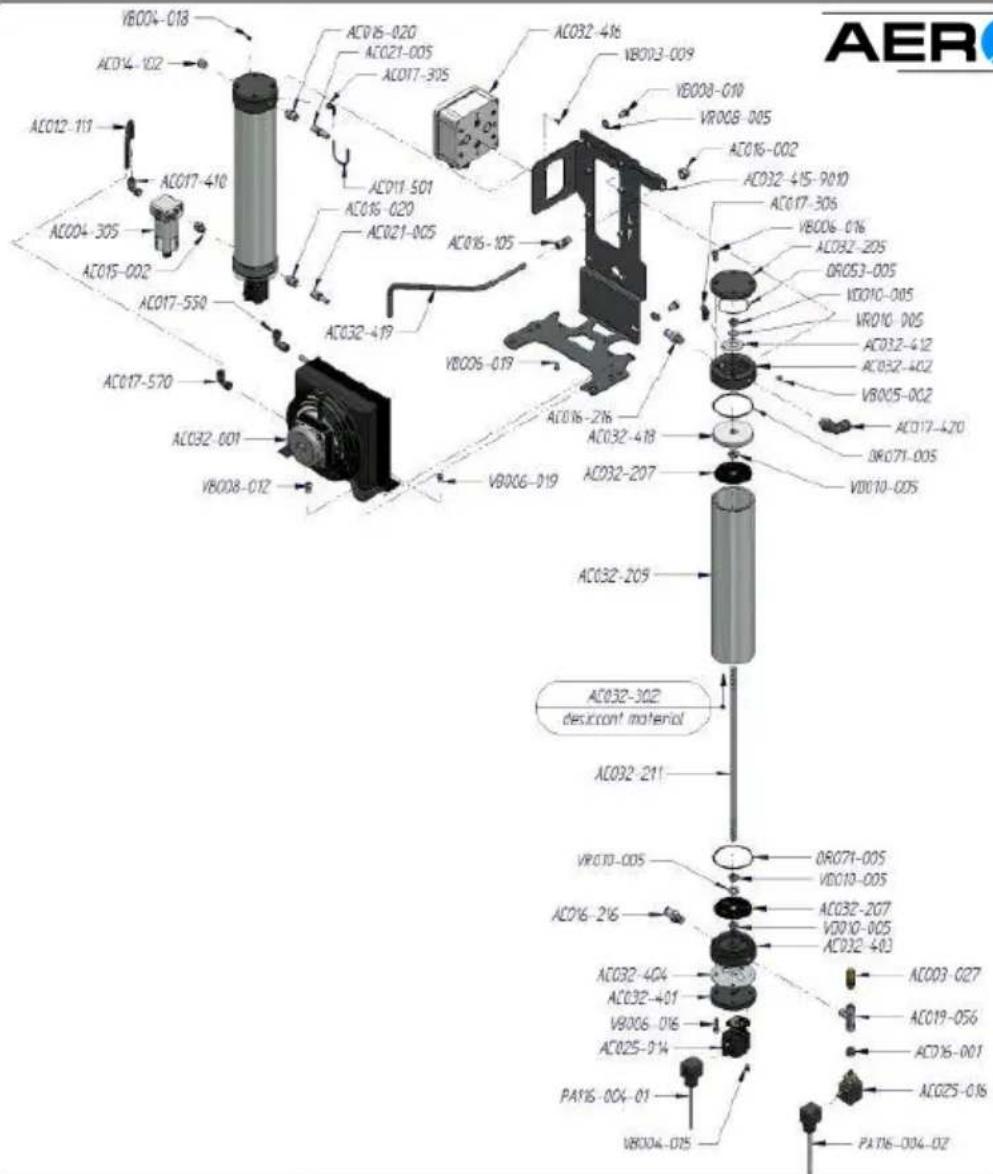

AERO V8004-018 AC014-102 AC012-111 AC017-410 AC004-305 AC015-002 AC017-550 AC017-570 AC032-001 V8008-012 AC016-020 AC021-005 AC017-305 AC011-501 AC016-020 AC021-005 AC032-419 V8006-019 AC032-418 V8006-019 AC032-207 AC032-209 AC032-302 desiccant material AC032-211 V8010-005 AC016-216 AC032-4C4 AC032-4C4 V8006-016 AC025-014 PA16-0C4-01 V8004-015 OR071-005 V8010-005 AC032-207 V8010-0C5 AC032-4C3 AC032-4C4 AC032-4C4 AC032-4C4 AC032-4C4 AC032-4C4 AC032-4C4 AC032-4C4 AC032-4C4 AC032-4C4 AC032-4C4 AC032-4C4 AC032-4C4

AEROTEC

CODE	DESCRIPTION		CODE	DESCRIPTION		CODE	DESCRIPTION
AC003-926	Safety valve		AC019-956	Pipe fitting "T"		OR071-005	O-ring
AC004-365	Filter 1/4YG		AC021-905	Reduction		PA110-004-01	Connector
AC011-501	Pilsan tube		AC025-914	Solenoide valve		PA110-004-02	Connector
AC012-111	Pilsan tube		AC025-916	Solenoide valve		V3003-016	Screw
AC014-162	Closure plug		AC032-901	Radlector		V3004-015	Screw
AC015-962	Nipple		AC032-205	Flange		V3003-002	Screw
AC016-901	Reduction		AC032-207	Grid		V3005-014	Screw
AC016-962	Reduction		AC032-209	Dryer body		V3005-018	Screw
AC016-920	Nipple		AC032-211	Screw		V3005-019	Screw
AC016-165	Pipe fitting		AC032-402	Flange		V3008-018	Screw
AC016-216	Pipe fitting		AC032-403	Flange		V3008-012	Screw
AC017-365	Pipe fitting "L"		AC032-404	Gasket		VD010-005	Nut
AC017-366	Flow Regulator		AC032-415-9010	Metallic base		VR008-005	Washer
AC017-410	Pipe fitting "L"		AC032-416	Elettronic Control dryer		VR010-005	Washer
AC017-420	Pipe fitting "L"		AC032-418	Filter
AC017-550	Pipe fitting "L"		AC032-419	Tube
AC017-570	Pipe fitting "L"		OR053-065	O-ring
