LIETOŠANAS INSTRUKCIJA PRO-OF 1255 Toolson

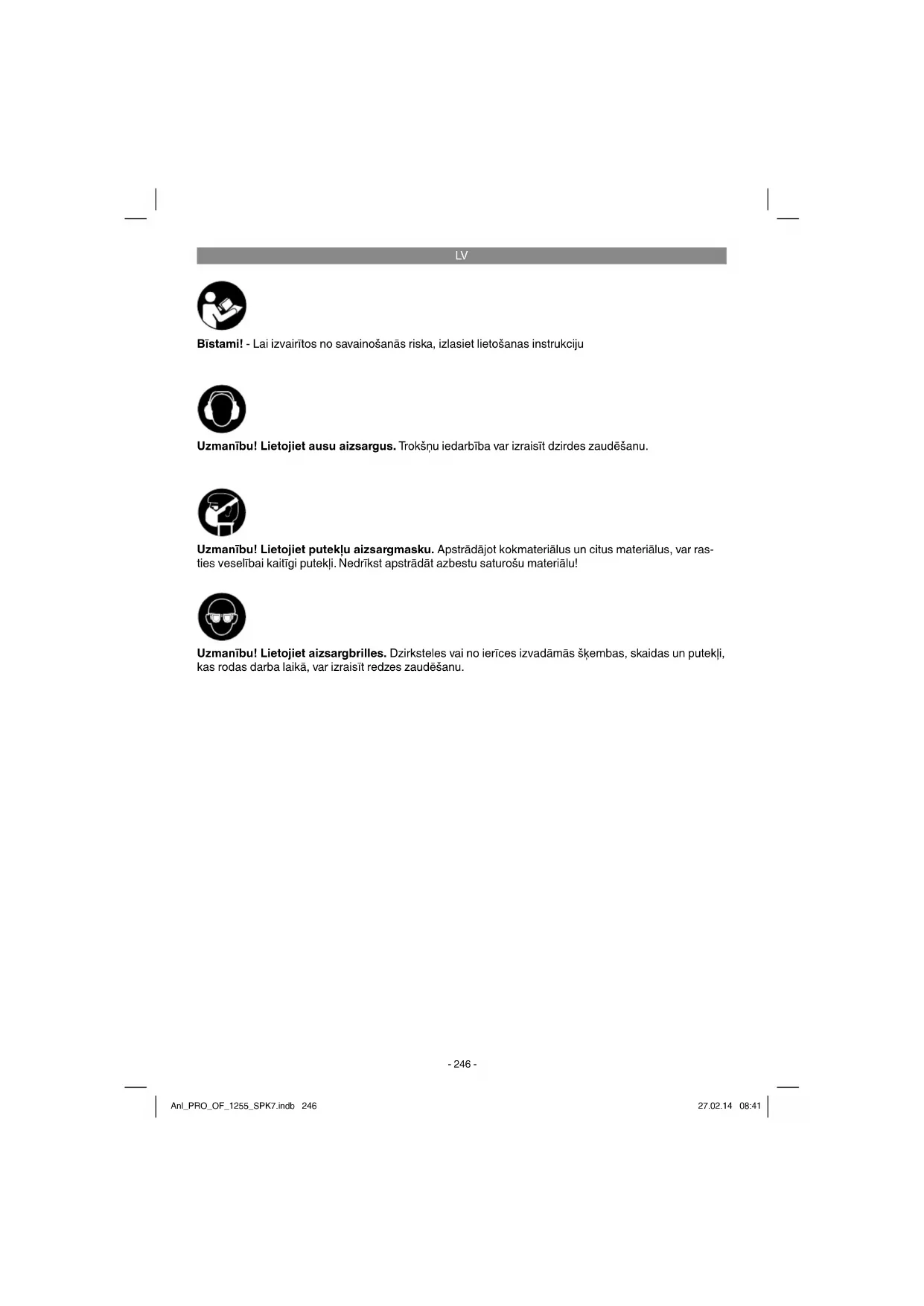

Bīstami! - Lai izvairītos no savainošanās riska, izlasiet lietošanas instrukciju

Uzmanību! Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zaudēšanu.

Uzmanību! Lietojiet putekļu aizsargmasku. Apstrādājot kokmateriālus un citus materiālus, var rasties veselībai kaitīgi putekļi. Nedrīkst apstrādāt azbestu saturošu materiālu!

Uzmanību! Lietojiet aizsargbrilles. Dzirksteles vai no ierīces izvadāmās šķembas, skaidas un putekļi, kas rodas darba laikā, var izraisīt redzes zaudēšanu.

LV

Bīstami!

Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personali, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja nenem vērā šo instrukciju un drošības norādījumus.

1. Drošības norādījumi

Ar atbilstošajiem drošības norādījumiem iepazīstieties pievienotajā burtnīciņā. Bīstami!

Izlasiet visus drošības norādījumus un instrukcijas. Neievērojot drošības norādījumus un instrukcijas, var gūt elektrisko triecienu, apdegumus un/vai smagas traumas. Uzglabājiet visus drošības norādījumus un instrukcijas, lai tos nepieciešamības gadījumā varētu izmantot nākotnē.

2. lerīces apraksts un piegādes komplekts

2.1 lerīces apraksts (1. attēls)

1. Nosūkšanas adapteris
2. Frēzes pamatne
3. Spärnskrüve
4. leslēgšanas/izslēgšanas slēdzis

5. leslēgšanas blokēšanas mehānisms

6. Tikla vads

7. Rokturis

8. Motora korpuss

9. Iespīlēšanas rokturis

10. Savilcējuzgrieznis

11. Apgriezienu skaita regulators

12. Vārpstas sprosttapa

13. Cirkuła smaile

14. Revolvera gala atbalsts

15. Precizais regulators

16. Spärnskrüve

17. Rādītājs

18. Skala

19. Dziluma ierobežotājs

20. Vadīšanas čaula

21. Paralēlais atbalsts

22. Dakšatslēga

23. Spilknaibles

24. Aizsargs

1. Gala atbalsts

2.2 Piegādes komplekts

Lūdzam pārbaudīt, vai prece ir piegādāta pilnībā atbilstoši piegādes komplektācijas aprakstam. Ja preces komplektācija nav pilnīga, lūdzam vērsties mūsu apkopes centrā vai tirdzniecības vietā, kur Jūs ierici iegādājāties, piecu darba dienu laikā no preces iegādes brīža, uzrādot derīgu pirkuma dokumentu. Lūdzam űemt vērā garantijas tabulu, kas ir pievienota šis instrukcijas beigās sadaļā, kurā sniegta informācija par apkalpošanu.

• Atveriet iepakojumu un uzmanīgi izņemiet no tā jerīci.
• Nonemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja ir).
  • Pärbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.
• Pēc iespējas uzglabājiet iepakojumu līdz garantijas termina beigām.

Bīstami!

Ierīce un iepakojuma materiāls nav bērnu rotaļlietas! Bērni nedrikst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

• Elektriskā virsfrēze
Nosūkšanas adapteris
• Cirkuła smaile
• Vadīšanas čaula
• Paralēlais atbalsts
Dakšatslēga
Spilknaibles
Aizsargs
• Originālā lietošanas instrukcija
• Drošības norādījumi

3. Mērķim atbilstoša lietošana

Virsfrēze ir īpaši piemērota koksnes vai plastmasas apstrādei, kā arī zaraino vietu izgriešanai, gropju izfrēzēšanai, padziļinājumu izveidošanai, likņu un rakstu kopēšanai utt. Virsfrēzi nedrīkst izmantot metāla, akmens u.c. cietu virsmu apstrādei.

LV

lerīci drīkst izmantot tikai paredzētajiem mērķiem. Ikviena lietošana, kas pārsniedz minētos mērķus, nav noteikumiem atbilstoša. Par visa veida bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs.

Lüdzam çnemt vērā to, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas profesionālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemsimies nekādu garantiju, ja ierīce izmantota komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī tamlīdzīgos papilddarbos.

4. Tehniskie rādītāji

Tikla spriegums: 230 V \~ 50 Hz Jaudas patērinš: 1200 W Apgriezienu skaits tukšgaitā: 11000 - 30000 min ^-1 Gājiena augstums: .55 mm (frēzēšanas dzilums) Spīlknaibles: ∅ 8 un ∅ 6 mm Veidfrēzei maks.: 30 mm Aizsardzības klase: II□ Svars: 3,3 kg

Bīstami!

Troksnis un vibrācijas

Trokšņu un vibrācijas vērtības ir noskaidrotas atbilstoši EN 60745.

Trokšna spiediena limenis L_pA 89,5 dB(A)
Klūda K_pA 3 dB
Trokšna jaudas limenis L_WA 100,5 dB(A)
Klūda K_WA 3 dB

Lietojiet trokšnu slāpēšanas austiņas.

Trokšnu iedarbība var izraisīt dzirdes zudumu.

Vibrācijas summārās vērtības (trīs virzienu vektoru summa) ir noskaidrotas atbilstoši EN 60745.

Rokturi

Vibrāciju emisijas vērtība a_h = 5,739 m/s^2 Kļūda K = 1,5 m/s²

Norādītā vibrāciju emisijas vērtība ir izmērīta atbilstoši standartizētai pārbaudes metodei un var mainīties atkarībā no elektroierīces izmantošanas veida, kā arī izņēmuma gadījumos pārsniegt norādīto vērtību.

Norādīto vibrāciju emisijas vērtību var izmantot, lai salīdzinātu vienu elektroierīci ar citu.

Norādīto vibrāciju emisijas vērtību var izmantot arī iepriekšējai kaitējuma novērtēšanai.

Nodrošiniet, lai trokšna rašanās un vibrācijas būtu minimālas!

• Izmantojiet tikai ierīces, kas ir nevainojamā kārtībā.
  • Regulāri apkopiet un tīriet ierīci.
  • Savu darba veidu pielāgojiet ierīcei.
  • Nepārslogojiet ierīci.
• Nepieciešamības gadījumā lieciet veikt ierīces pārbaudi.
• Izslēdziet ierīci, kad no nelietojat.
  Strādājiet cimdos.

Uzmanību!

Atlikušie riski

Pat ja lietojat šo elektroierīci atbilstoši noteikumiem, vienmēr saglabājas atlikušie riski. Elektroierīces konstrukcijas un izpildījuma dēl var rasties šādi riski;

1. plaušu bojājumi, ja netiek lietota piemērota putekļu aizsargmaska;
2. dzirdes bojājumi, ja netiek lietoti piemēroti ausu aizsargi;
3. veselības kaitējumi, ko izraisa plaukstu un roku vibrācijas, ja ierīci lieto ilgāku laiku, kā arī ja to lieto neatbilstoši un pienācīgi neapkopj.

5. Pirms lietošanas

Pirms ierīces pieslēgšanas pārliecinieties, ka parametri uz datu plāksnītes atbilst tīkla parametriem.

Bridinājums!

Pirms ierīcei veicat kādus regulējumus, vienmēr atvienojiet kontaktdakšu no elektrotikla.

Pirms ekspluatācijas uzsākšanas visiem apvalkiem un drošības mehānismiem ir jābūt pienācīgi uzmontētiem.

LV

5.1.Nosūkšanas īscaurules montāža (2. attēls/1. poz.)

⚠ Uzmanību! Veselības aizsardzības dēj obligāti ir jāizmanto putekļu nosūkšanas ierīce.

• Virsfrēzi ar nosūkšanas īscauruli (1) pievienojiet putekļu sūcējam vai putekļu nosūkšanas ierīcei. Tādējādi Jūs iegūsiet optimālu putekļu nosūkšanu no detaļas. Priekšrocības: Jūs saudzējat gan ierīci, gan savu veselību. Turklāt Jūsu darbavieta paliek tīra un droša.
• Putekļi, kas rodas darba laikā, var būt bīstami. Šim nolūkam ievērojiet noteikumus nodalā „Drošības norādījumi“.
• Puteklu sūcējam, ko izmanto nosūkšanai, ir jābūt piemērotam apstrādājamam materiālam. Ja darbojaties ar veselībai ľoti kaitīgiem materiāliem, izmantojiet īpašu puteklu sūcēju.
• Nosūkšanas īscauruli (1), izmantojot abas skrūves ar gremdgalvu (f), pieskrūvējiet pie frēzes pamatnes (2).
• Nosūkšanas īscauruli var pievienot pie nosūkšanas ierīcēm (putekļu sūcējiem), izmantojot iesūkšanas šlūteni.
• Nosūkšanas īscaurules iekšējais diametrs ir 36 mm. Tagad pie nosūkšanas īscaurules piestipriniet piemērota izmēra iesūkšanas šlūteni.

5.2. Aizsarga montāža (3. attēls/24. poz.) Uzmontējiet aizsargu (24), kā parādīts 3. attēlā.

5.3 Paralēlā atbalsta montāža (4. attēls/21. poz.)

• Paralēlā atbalsta (21) vadošās vārpstas (a) ievirziet frēzes pamatnes (2) caurumos (b).
• Noregulējiet paralēlo atbalstu (21) nepieciešamajā pozīcijā un pievelciet ar spārnskrūvēm (3).

5.4 Cirkuļa smailes montāža (5. attēls/13. poz.)

• Ar cirkuļa smaili (13) Jūs varat izfrēzēt ieapalas zonas.

• Cirkuļa smaili (13) pieskrūvējiet pie paralēlā atbalsta (21) atbilstoši attēlam. Tagad paralēlo atbalstu (21) ar cirkuļa smaili (13) piemontējiet pie virsfrēzes. Montāža ir veicama, kā aprakstīts 5.3. punktā, taču paralēlais atbalsts (21) ir jāmontē par 180° pagrieztā veidā, lai cirkuļa smaile (13) būtu vērsta uz leju (5. attēls).

• Noregulējiet nepieciešamo rādiusu starp cirkuļa smaili (13) un frēzi.

• Novietojiet cirkuļa smaili (13) frēzējamā riņķa vidū.

5.5 Vadīšanas čaulas montāža (6.-7. attēls/20. poz.)

• Vadīšanas čaulu (20), izmantojot abas skrūves ar gremdgalvu (f), nostipriniet pie frēzes pamatnes (2).
• Vadīšanas čaulu (20) ar atbalstgredzenu (b) vada gar šablonu (c).
• Detalai (d) ir jābūt lielākai par „Atbalstgredzena ārējās malas“ un „Frēzes ārējās malas“ (e) starpību, lai iegūtu precīzu kopiju.

5.6 Frēzes montāža/demontāža (8. - 11. attēls)

⚠ Brīdinājums! Atvienojiet kontaktdakšu no elektriskā tīkla.

⚠ Uzmanību! Pabeidzot darbu ar virsfrēzi, frēze nosacīti ilgi paliek ľoti sakarsēta.

⚠ Uzmanību! Frēzes ir ľoti asas. Strādājot ar frēzēm, vienmēr lietojiet aizsargcimdus.

• Sajā virsfrēzē var ievietot frēzes, kuru galeņa diametrs ir 6 mm un 8 mm. Lielākā daļa frēžu ir pieejamas abos izmēros.
• Var izmantot frēzes uzgaļus no šādiem materiāliem:
• HSS – piemērots mīkstas koksnes apstrādei;
• TCT – piemērots cietas koksnes, skaidu plātnes un plastmasas apstrādei.
• Izvēlieties lietošanai piemērotu frēzi.
• Pirmoreiz lietojot frēzes: noņemiet plastmasas iepakojumu no frēzes galvām.
• Pirms lietošanas notīriet uzgriezni, spīlknaibles un frēzes galeni.
  Nospiedietvārpstas sprosttapu (12) un, vienlaicīgi griežot, ľaujiet vārpstai nofiksēties.
• Atskrūvējiet savilcējuzgriezni (10), izmantojot dakšatslēgu (22).
• Vajadzības gadījumā demontējamo frēzi izņemiet no spīlknaiblēm (23).
• Izvēlieties lietošanai piemērotu frēzi.
• Izvēlieties spīlknaibles (23), kas ir piemērotas izvēlētajai frēzei.
  Tagadspīlknaibles (23) un uzgriezni (10) ievietojiet frēzes vārpstā.
  Frēzes galeni ievirziet spīlknaiblēs.
  • Värpstas sprosttapu turiet nospiestu (12).
• Pievelcietsavilcējuzgriezni (10), izmantojot dakšatslēgu (22).
  Frēzei jābūt ievirzītai spīlknaiblēs (23) vismaz par 20 mm.

LV

- Pirms sākat lietot ierīci, pārbaudiet frēzes stiprinājumu un cirkulāciju!

5.7. Gala atbalstu regulēšana (16. attēls/25. poz.)

Gala atbalstu (25) augstumu ir iespējams noregulēt pēc vajadzības. Atskrūvējiet pretuz-griezni uz gala atbalsta (25) un pagrieziet to ar skrūvgrieža palīdzību vajadzīgajā atbalsta augstumā.

⚠ Brīdinājums! Pirms sākat lietot ierīci, visi uzstādīšanas un montāzas instrumenti ir atkal jānoņem.

6. Lietošana

• Nelietojiet zemas kvalitātes vai bojātas frēzes. Lietojiet tikai frēzes, kuru galeņa diametrs ir 6 mm vai 8 mm. Turklāt frezēm jābūt paredzētām attiecīgajam apgriezienu skaitam tukšgaitā.
• Nostipriniet apstrādājamo detaļu, lai darba laikā tā nevarētu tikt aizsviesta prom. Lietojiet iespīlēšanas ierīces.
  • Tīkla vadu vienmēr novietojiet aiz ierīces!
• Nefrēzējiet metāla detaļas, skrūves, naglas utt.

6.1.leslēgšanas/izslēgšanas slēdzis (12. attēls/4. poz.)

Lai ieslēgtu ierīci, nospiediet ieslēgšanas blokēšanas mehānismu (5) un ieslēgšanas/izslēgšanas slēdzi (4).

Lai izslēgtu ierīci, atlaidiet ieslēgšanas/izslēgšanas slēdzi (4).

6.2.Apgriezienu skaita regulēšana (13. attēls/11. poz.)

Piemērotais apgriezienu skaits ir atkarīgs no apstrādājamā materiāla un frēzes diametra. Ar apgriezienu skaita regulēšanas slēdzi (11) izvēlieties apgriezienu skaitu diapazonā no 11000 līdz 30000 min ^-1 . Jūs varat izvēlēties vienu no 6 dažādām slēdža pozīcijām. Apgriezienu skaits dažādās slēdža pozīcijās ir šāds:

Slēdža 1. pozīcija: apm. 11000 min ^1 (minimālais apgriezienu skaits)

Slēdža 2. pozīcija: apm. 16000 min¹

Slēdža 3. pozīcija: apm. 21000 min ^1

Slēdža 4. pozīcija: apm. 25000 min ^1

Slēdža 5. pozīcija: apm. 29000 min ^1

Slēdža 6. pozīcija: apm. 30000 min¹

(maksimālais apgriezienu skaits)

Apgriezienu skaita palielināšana:

virziet apgriezienu skaita regulatoru (11) plusa virzienā.

Apgriezienu skaita samazināšana:

virziet apgriezienu skaita regulatoru (11) mīnusa virzienā.

6.3. Frēzēšanas dziļuma regulēšana (14. - 18. attēls)

• Novietojietierīci uz detaļas.
- Atskrūvējiet spārnskrūvi (16) un iespīlēšanas rokturi (9).
- Lēnām virziet ierīci uz leju, līdz frēze saskaras ar detalu.
• Pievelcietiespīlēšanas rokturi (9).
Precīzas regulēšanas rokturi (15) novietojiet „0.” pozīcijā, kā parādīts 15. attēlā.
- Revolvera gala atbalstu (14) noregulējiet tā, lai dziluma ierobežotājs (19) atrastos virs viszemākā gala atbalsta (25).
- Nolaidiet dziluma ierobežotāju (19), līdz tas saskaras ar gala atbalstu (25). Pēc tam pievelciet spārnskrūvi (16).
- Rādītāju (17) novietojiet skalas (18) nullpunktā.
- Atskrūvējiet spārnskrūvi (16). Dziljuma ierobežotāju (19) virziet uz augšu, līdz rādītājs (17) uz skalas (18) uzrāda nepieciešamo frēzešanas dziljumu. Atkal pievelciet spārnskrūvi.
- Pārbaudiet regulējumu, veicot izmēginājuma frēzējumu brākētai detaļai.
- Tagad var veikt frēzēšanas dziluma precīzu regulēšanu. Šim nolūkam precīzās regulēšanas rokturi (15) pagrieziet uz atbilstoša lieluma.

Griežot precīzās regulēšanas rokturi (15) pretēji pulksteņrādītāja virzienam: frēzēšanas dzilums tiek palielināts.

Griežot precīzās regulēšanas rokturi (15) pulksteņrādītāja virzienā: frēzēšanas dzilums tiek samazināts.

LV

Precīzās regulēšanas roktura (15) pagriešana par vienu iedaļu izmaina frēzēšanas dzilumu par 0,1 mm, vesels apgrieziens atbilst 1 mm.

6.4. Frēzēšana

• Nodrošiniet, lai uz detaļas nebūtu pielipuši svešķermani, lai izvairītos no frēzes bojāšanas.
• levietojiet tikla kontaktdakšu piemērotā kontaktligzdā.
  • Satverietierici aiz abiem rokturiem (7).
  • Novietojietvirsfrēzi uz detalas.
• Noregulējiet frēzēšanas dzilumu atbilstoši 6.3. punktam.
• Izvēlieties apgriezienu skaitu atbilstoši 6.2. punktam un ieslēdziet ierīci (skat. 6.1. punktu).
• Pārbaudiet ierīces regulējumus, veic izmēginājuma frēzējumu brākētai de
• Laujiet ierīcei sasniegt maksimālo ātrumu. Tikai pēc tam nolaidiet frēzi tās darba augstumā un noblokējiet ierīci ar iespīlēšanas rokturi (9).

Frēzēšanas virziens: frēze griežas

pulksteņrādītāja virzienā. Frēzešanai vienmēr jānotiek pretēji griešanās virzienam, lai izvairītos no negadījumiem (19. attēls).

Padeve: ir loti svarīgi apstrādāt detaļu ar pareizu padevi. Mēs iesakām, lai, pirms apstrādājat įsto detaļu, Jūs veiktu pāris izmēginājuma frēzējumus ar tāda paša veida brākētu detaļu. Šādā veidā var loti vienkārši noskaidrot vislabāko darba ātrumu.

Pārāk maza padeve:

frēze varētu pārkarst. Ja tiek apstrādāts degošs materiāls, piemēram, koksne, detaļa var aizdeg- ties.

Pārāk liela padeve:

frēze var sabojāties. Frēzēšanas kvalitāte: rupja un nelīdzena.

Pirms nonemat detaļu vai noliekat nost virsfrēzi, laujiet frēzei pilnīgi apstāties.

6.5. Pakāpeniskā frēzēšana

Atkarībā no apstrādājamā materiāla cietības un frēzēšanas dziluma ir jādarbojas vairākos piegājienos:

• Noregulējiet gala atbalstus atbilstoši 5.7. punktam.
• Ja ir jāfrēzē vairākos piegājienos, tad pēc frēzēšanas dziļuma noregulēšanas atbilstoši 6.3. punktam pagrieziet gala atbalsta revolveri (14) tā, lai dziļuma ierobežotājs (19) atrastos vírs visaugstākā gala atbalsta (25).
  Frēzējiet, izmantojot šo regulējumu. Pēc pirmā frēzēšanas gājiena pabeigšanas gala atbalsta revolveri (14) noregulējiet tā, lai dziluma ierobežotājs (19) atrastos virs vidējā gala atbalsta (25). Veiciet vienu frēzējumu, izmantojot arī šo regulējumu.
• Tagad noregulējiet viszemāko gala atbalstu (25) un veiciet frēzējumu līdz galam.

6.6.Rinku frēzēšana, izmantojot cirkuļa smaili (13)

Lai frēzētu rinkus ap centru, rīkojieties šādi:
- Cirkuļa smaili (13) uzmontējiet un noregulējiet atbilstoši 5.4. punktam.
- Cirkuļa smaili (13) novietojiet un piespiediet frēzējamā rīnka centrā.
• Veiciet frēzējumu, kā aprakstīts 6.4. punktā.

6.7. Frēzēšana, izmantojot paralēlo atbalstu (21)

Lai frēzētu gar taisnvirziena detaļas ārējo malu, rīkojieties šādi:

• Paralēlo atbalstu (21) uzmontējiet atbilstoši 5.3. punktam.
• Paralēlo atbalstu (21) virziet gar detaļas ārējo malu.
  • Veiciet frēzējumu, kā aprakstīts 6.4. punktā.

6.8. Brīvrokas frēzēšana

Virsfrēzi var lietot arī bez vadkolonnām. Brīvrokas frēzēšanas režimā Jūs varat izpildīt radošus frēzēšanas darbus, piemēram, rakstu veidošanu.

• Šim nolūkam lietojiet tikai ľoti plakanu frēzes regulējumu!
• Apstrādājot detaļu, ievērojiet frēžu griešanās virzienu (19. attēls).

LV

6.9. Profilu un malu frēzēšana (20. attēls)

• Profilu (a) un malu frēzējumiem (b) var izman-tot ari īpašas frēzes ar atbalstgredzenu.
• Uzmontējiet frēzi.
• Uzmanīgi pievirziet ierīci pie detalas.
- Vadtapu vai lodīšu gultni (c) virziet gar detaļu, mazliet piespiežot.

⚠ Brīdinājums!

Atkarībā no materiāla lielāku frēzēšanas dzilumu gadījumā ir jādarbojas vairākos piegājienos.

Izpildot visus frēzēšanas darbus, virsfrēzi turiet abās rokās.

7. Tīkla pieslēguma vada nomaiņa

Bīstami!

Ja šīs ierīces tīkla pieslēguma vads tiek sabojāts, ražotājam vai servisa dienestam, vai atbilstoši kvalificētai personai tas ir jānomaina, lai izvairītos no iespējamā apdraudējuma.

8. Tīrīšana, apkope un rezerves daļu pasūtīšana

Bīstami!

Pirms jebkādiem tīrīšanas darbiem atvienojiet kontaktdakšu.

8.1 Tīrīšana

• Uzturiet aizsargmehānismus, gaisa spraugas un motora korpusu maksimāli tīrus no putekliem un netīrumiem. Noberziet ierīci ar tīru drānu vai nopūtiet ar zema spiediena gaisu.
• Ierīci ieteicams tīrīt tūlīt pēc katras lietošanas.
• Regulāri tīriet ierīci ar mitru drānu un nelielu daudzumu šķidro ziepju. Nelietojiet tīrīšanas līdzekļus vai šķīdinātājus, kas varētu bojāt ierīces plastmasas detaļas. Jārūpējas, lai ierīces iekšpusē neiekļūtu ūdens. Ūdens iekļūšana elektroierīcē palielina elektrošoka risku.

8.2 Ogles sukas

Ja parādās pārmērīga dzirksteļošana, uzticiet ogles suku pārbaudi veikt kvalificētam elektrījim.

Bīstami! Ogles suku nomaiņu drīkst veikt tikai kvalificēts elektrilis.

8.3 Apkope

lerīces iekšpusē neatrodas nekādas citas detaļas, kurām būtu jāveic apkope.

8.4 Rezerves dalu pasūtišana

Pasūtot rezerves daļas, jānorāda šāda informācija:

• iërîces tips;
• ierīces preces numurs;
  • ierīces identifikācijas numurs;
• nepieciešamās rezerves daļas numurs.

Pašreizējās cenas un informācija ir pieejama tīmekļa vietnē www.isc-gmbh.info.

9. Utilizācija un otrreizējā izmantošana

Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls un to var izmantot atkārtoti vai nodot izjevielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātas detaļas nav sadzīves atkritumi. Lai nodrošinātu tehniski pareizu utilizāciju, ierīce jānodod attiecīgā savākšanas vieta. Ja Jums nav zināma šāda savākšanas vieta, jautājiet pašvaldībā.

10. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā, no sala pasargātā un bērniem nepieejamā vietā. Vēlamā glabāšanas temperatūra ir 5–30°C. Uzglabājiet elektroierīci originālajā iepakojumā.

LV

Tikai ES valstim

Neizmetiet elektroierīces sadzīves atkritumos!

Saskaņā ar Eiropas direktīvu 2012/19/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atsevišķi un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām.

Otreizējā izmantošana kā alternatīva atpakalnosūtišanas prasībai:

Tā vietā, lai nosūtītu atpaka| nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienācīgas izmantošanas ietvaros īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpaka|pieņemšanas uznēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekļiem bez elektriskajām sastāvdaļām.

Ražojuma dokumentācijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri ir atlauta tikai ar skaidru iSC GmbH piekrišanu.

Paturētas tiesības veikt tehniskas izmainas

LV

Informācija par apkalpošanu

Visās valstīs, kas minētas garantijas talonā, mums ir kompetenti partneri apkopes jautājumos, viņu kontaktinformācija ir norādīta garantijas talonā. Šie partneri ir Jūsu rīcībā saistībā ar visiem apkalpošanas jautājumiem, piemēram, remontu, rezerves detaļu un dilstošo detaļu nodrošināšanu vai patēriņa materiālu saņemšanu.

Nemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli.

Kategorija Piemērs
Dilstošas detaļas* Ogļu sukas
Izlietojamie materiāli/izlietojamās detaļas*	Frēzes uzgalis
Trūkstošas detaļas

* Nav noteikti jäbüt piegādes komplektā!

Ja atklājat defektus vai klūmes, lūdzam pieteikt klūmes gadījumu interneta vietnē www.isc-gmbh.info. Lūdzam ṣemt vērā, ka klūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem:

• Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts?
- Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?
- Kādā ziņā, pēc Jūsu domām, ierīce darbojas nepareizi (galvenais simptoms)? Raksturojiet šo nepareizo darbību.

LV

Garantijas talons

Łoti cienītā kliente, augsti godātais klient!

Mūsu ražojumu kvalitāte tiek stingri kontrolēta. Ja šī ierīce tomēr kādreiz nedarbojas nevainojami, mēs to ľoti nožēlojam un lūdzam Jūs vērsties mūsu apkopes dienestā, kura adrese norādīta šajā garantijas talonā, vai tirdzniecības vietā, kurā Jūs šo ierīci iegādājāties. Lai iesniegtu garantijas prasības, jāievēro turpmāk minētie nosacījumi:

1. Šie garantijas noteikumi reglamentē papildu garantijas pakalpojumus. Jūsu likumīgās garantijas prasības šī garantija neskar. Mūsu garantijas pakalpojumi Jums ir bez maksas.
2. Garantijas pakalpojumi attiecas vienīgi uz ierīces trūkumiem, kas ir izskaidrojami ar materiāla defektiem vai klūmi ražošanā, un ir iespējama tikai šo defektu novērsana vai ierīces nomaiņa. Nemiet vērā, ka mūsu ierīces nav konstruētas izmantošanai komerciālām, amatniecības vai profesionālām vajadzībām, tādēl garantijas līgums nav spēkā, ja ierīce garantijas laikā ir tikusi izmantota komerciālos, amatniecības un rūpniecības uznēmumos vai ari līdzīgi noslogota.
3. Mūsu garantija neattiecas uz šādiem defektiem:
4. ierīces bojājumi, kas radušies montāžas instrukcijas neievērošanas vai nekvalitatīvas uzstādīšanas, lietošanas instrukcijas prasību neievērošanas (piemēram, neatbilstoša elektrotīkla sprieguma vai strāvas veida pieslēgšanas) vai apkopes un drošības noteikumu neievērošanas, ierīces pakļaušanas neatbilstošiem vides apstākļiem vai tās nepareizas uzturēšanas un apkopes dēl;
   – ierīces bojājumi, kas radušies nepareizas un neatbilstošas izmantošanas dēl (piemēram, ierīces pārslogošana vai neatbilstošu darba instrumentu vai piederumu izmantošana), vai, ja ierīce iekļūst sveškermani (piemēram, smiltis, akmeni vai puteklī, bojājumi transportējot), vai fiziska spēka lietošanas vai citas iedarbības dēl (piemēram, bojājumi, nometot zemē);
5. ierīces vai tās daļu bojājumi, kuru cēlonis ir to nodilums atbilstošas, parastas vai citādas izmantošanas laikā.
6. Garantijas terminš ir 60 mēneši, un tas sākas ar ierīces pirkšanas dienu. Garantijas prasības ir iesniedzamas pirms termiņa izbeigšanās, divu nedēļu laikā no brīža, kad esat atklājuši defektu. Garantijas prasību iesniegšana pēc termiņa izbeigšanās nav iespējama. Ierīces remonta vai apmainas rezultātā garantijas termiņš netiek ne pagarināts, kā arī netiek noteikts jauns garantijas termiņš, ne attiecībā uz ierīci, ne uz tajā iespējams iemontētajām rezerves daļām. Tas pats ir spēkā arī, veicot apkalpošanu uz vietas.
7. Lai iesniegtu garantijas prasību, lūdzam registrēt bojāto ierīci šādā adresē: www.isc-gmbh.info. Ja ierīces defekts ir attiecināms uz mūsu garantijas pakalpojumiem, Jūs nekavējoties saņemsiet saremontētu vai jaunu ierīci.

Atgādinām, ka attiecībā uz dilstošajām, patēriņa un brākētajām detalām saskaņā ar šajā lietošanas instrukcijā minēto informāciju par apkalpošanu ir spēkā garantijas ierobežojumi.

LT
