NAUDOJIMO INSTRUKCIJA PRO-OF 1255 Toolson

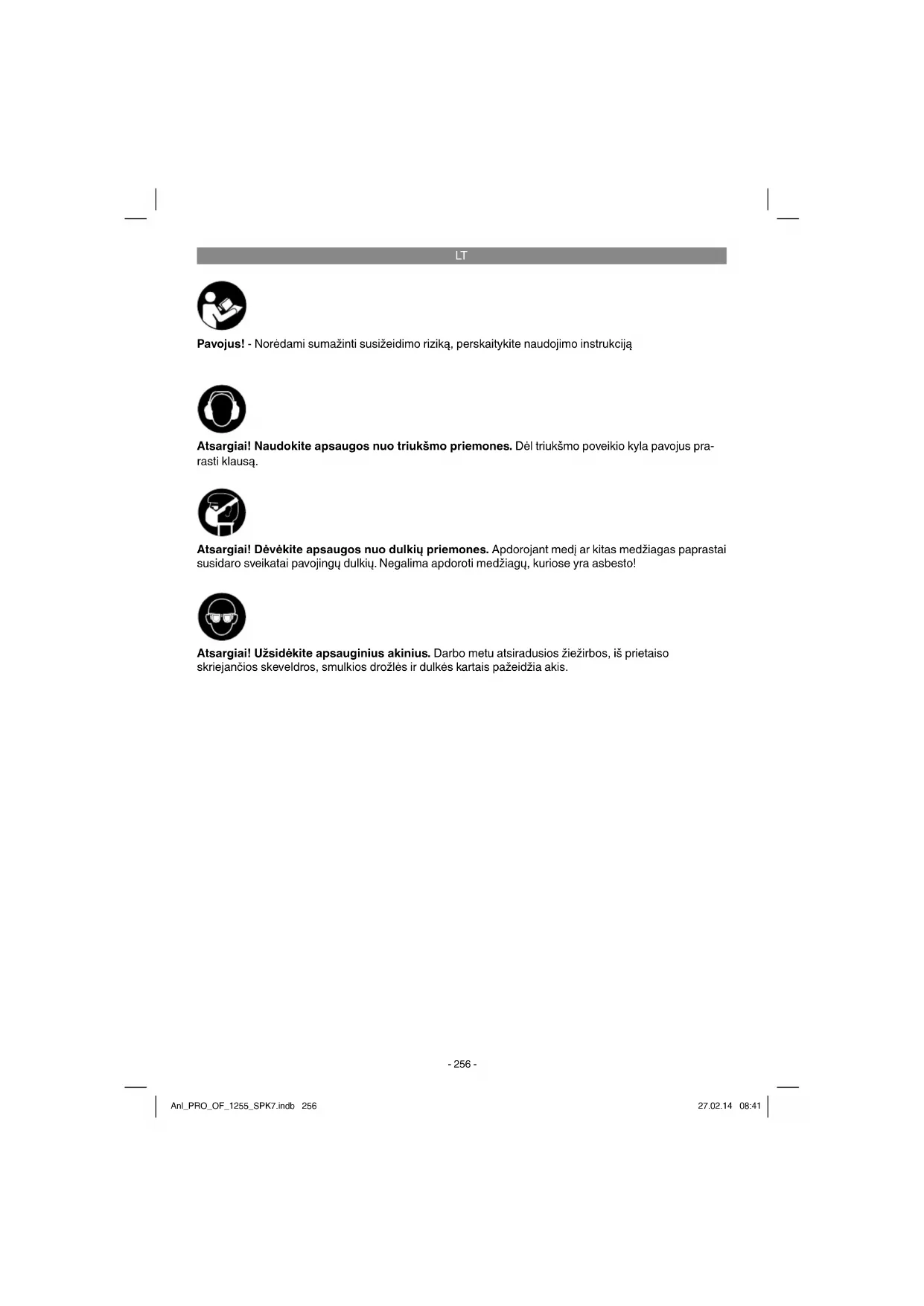

Pavojus! - Norėdami sumažinti susižeidimo riziką, perskaitykite naudojimo instrukciją Atsargiai! Naudokite apsaugos nuo triukšmo priemones. Dėl triukšmo poveikio kyla pavojus pra- rasti klausą. Atsargiai! Užsidėkite apsauginius akinius. Darbo metu atsiradusios žiežirbos, iš prietaiso skriejančios skeveldros, smulkios drožlės ir dulkės kartais pažeidžia akis. Atsargiai! Dėvėkite apsaugos nuo dulkių priemones. Apdorojant medį ar kitas medžiagas paprastai susidaro sveikatai pavojingų dulkių. Negalima apdoroti medžiagų, kuriose yra asbesto! Anl_PRO_OF_1255_SPK7.indb 256Anl_PRO_OF_1255_SPK7.indb 256 27.02.14 08:4127.02.14 08:41LT

Pavojus! Naudodami prietaisus, būtinai laikykitės kai kurių saugumo taisyklių – nesusižalosite ir nepatirsite nuostolių. Todėl atidžiai perskaitykite šią naudoji- mo ir saugos instrukciją. Kruopščiai ją saugokite, kad visada galėtumėte pasinaudoti informacija. Jei prietaisą perduodate kitiems asmenims, kartu perduokite ir šią naudojimo ir saugos instrukciją. Neatsakome už nelaimingus atsitikimus ar žalą, patirtą nesilaikant instrukcijos ir saugos nurodymų.

Atitinkamus saugos nurodymus rasite pridedamo- je knygelėje. Pavojus! Perskaitykite visus saugos nurodymus. Nes- ilaikydami saugos nurodymų galite gauti elektros smūgį, sukelti gaisrą arba sunkiai susižaloti. Visus saugos nurodymus išsaugokite ateičiai.

2. Prietaiso aprašymas ir tiekimo

2.1 Prietaiso aprašymas (1 pav.)

1. Ištraukiklio adapteris

5. Įjungimo blokuotė

11. Apsukų reguliatorius

14. Revolverio tipo galinė atrama

15. Tikslus reguliavimas

16. Mentinis varžtas

Pagal pristatomos prekės aprašymą patikrinkite, ar gavote visą komplektą. Jeigu trūksta detalių, prašome kreiptis į mūsų aptarnavimo centrą arba pardavimo vietą, kurioje įsigijote prietaisą, ne vėliau nei per 5 darbo dienas po prekės įsigijimo ir pateikti galiojantį pirkimo čekį. Kartu prašome atsižvelgti į instrukcijos pabaigoje prie aptarna- vimo informacijos pateiktą garantinių paslaugų lentelę.

Atidarykite pakuotę ir atsargiai išimkite iš jos prietaisą.

Nuimkite pakavimo medžiagą ir pakuotės bei transportavimo apsaugą (jei yra).

Patikrinkite, ar viskas pristatyta.

Patikrinkite, ar prietaisas ir priedai nepažeisti transportuojant.

Jei įmanoma, saugokite pakuotę iki garantinio laikotarpio pabaigos. Pavojus! Prietaisas ir pakavimo medžiaga – ne vaikų žaislai! Vaikams draudžiama žaisti su plastiki- niais maišeliais, folijomis ir smulkiomis dali- mis! Kyla prarijimo ir uždusimo pavojus!

Elektrinė rankinė freza

3. Naudojimas pagal paskirtį

Rankinė freza ypač tinka medžio ir plastiko ap- dirbimui, taip pat šakų vietų išpjovimui, griovelių frezavimui, įdubimų formavimui, kreivių ir raštų ko- pijavimui ir t.t. Rankinės frezos negalima naudoti metalo, akmens ir kt. apdirbimui. Įrenginį naudoti tik pagal paskirtį. Bet koks kitas naudojimas yra naudojimas ne pagal paskirtį. Už bet kokį pažeidimą, atsiradusi dėl netinkamo naudojimo, atsako vartotojas arba operatorius, o ne gamintojas. Anl_PRO_OF_1255_SPK7.indb 257Anl_PRO_OF_1255_SPK7.indb 257 27.02.14 08:4127.02.14 08:41LT

Atkreipkite dėmesį į tai, kad mūsų prietaisai savo konstrukcija nėra pritaikyti gamybiniam, amatininkiškam ar pramoniniam naudojimui. Mes neprisiimame atsakomybės, jeigu prietaisas nau- dojamas gamybos, amatų ar pramonės įmonėse bei pagal panašią paskirtį.

4. Techniniai duomenys

Svoris: ........................................................3,3 kg Pavojus! Triukšmas ir vibracija Triukšmo ir vibracijos vertės pateiktos pagal EN

Garso slėgio lygis L

......................................3 dB Nešiokite apsaugą nuo triukšmo. Dėl triukšmo poveikio galite prarasti klausą. Bendros svyravimo vertės (trijų krypčių vektorių suma) pateiktos pagal EN 60745. Rankenos Vibracijos emisijos dydis a

Nurodyta svyravimo emisijos vertė pamatuota, taikant standartizuotus bandymo metodus; ji gali skirtis, atsižvelgiant į elektros įrankio naudojimo būdą, ir išimtiniais atvejais viršyti nurodytąją. Pagal nurodytą svyravimo emisijos vertę galima palyginti vieną elektros įrankį su kitu. Be to, pagal nurodytą svyravimo emisijos vertę galima atlikti pirminį neįprasto poveikio įvertinimą. Visiškai sumažinkite triukšmo susidarymą ir vibraciją!

Naudokite tik nepriekaištingos būklės prietai- sus.

Reguliariai techniškai prižiūrėkite ir valykite prietaisą.

Savo darbo pobūdį pritaikykite prie prietaiso.

Neperkraukite prietaiso.

Jei reikia, leiskite prietaisui atvėsti.

Išjunkite prietaisą, kai jis nebenaudojamas.

M ūvėkite pirštines. Atsargiai! Kiti pavojai Net naudojant šį elektros įrankį pagal visus reikalavimus, gali kilti kitų pavojų. Galimi pa- vojai, susiję su elektros įrankio konstrukcija ir specifi kacija, yra šie:

1. kvėpavimo takų dirginimas, jei naudojamas

tinkamas respiratorius nuo dulkių;

2. klausos pakitimai, jei nenešiojamos tinkamos

3. sveikatos sutrikimai dėl plaštakos ir rankos

vibravimo, jei prietaisas naudojamas ilgą laiką arba netinkamai laikomas ir prižiūrimas.

Prieš prijungdami įsitikinkite, kad duomenys ant prietaiso duomenų lentelės sutampa su tinklo duomenimis. Įspėjimas! Prieš nustatydami prietaisą, visada ištraukite kištuką. Prieš pradedant eksploatuoti reikia tinkamai su- montuoti visas dangas ir saugos įtaisus.

5.1 Ištraukimo antgalio surinkimas (2 pav./1

poz.) Atsargiai! Dėl su sveikatos apsauga susijusių priežasčių būtinai reikia naudoti dulkių surinkimo įrangą.

Rankinės frezos išsiurbimo antgalį (1) pri- junkite prie dulkių siurblio arba prie dulkių ištraukimo įrenginio. Taip nuo ruošinio optima- liai nusiurbsite dulkes. Privalumai: tausojate ir prietaisą, ir savo sveikatą. Jūsų darbo zona lieka švaresnė ir saugesnė.

Darbo metu kylančios dulkės gali būti pavo- jingos. Prašome atkreipti dėmesį į saugos nurodymų skyrių.

turi būti pritaikytas apdirbamos medžiagos dulkių surinkimui. Jei dirbate su sveikatai ypač pavojingomis medžiagomis, naudokite specialų siurblį.

Dviem įleidžiamais varžtais (f) prisukite išsiurbimo antgalį (1) prie frezos pagrindo (2).

Išsiurbimo antgalį prie išsiurbimo prietaiso (dulkių siurblio) galima prijungti siurbimo žarnos pagalba.

Vidinis išsiurbimo antgalio skersmuo yra 36 mm. Prie išsiurbimo antgalio tvirtinkite tinka- mo dydžio siurbimo žarną.

5.2 Apsauginės dangos surinkimas

(3 pav./24 poz.) Apsauginę dangą (24) sumontuokite kaip paro- dyta 3 pav.

5.3 Lygiagrečios atramos surinkimas

Lygiagrečios atramos (21) kreipiančiuosius velenėlius (a) pastumti į frezos pagrindo (2) angas (b).

Nustatyti norimus lygiagrečios atramos (21) matmenis ir prispausti mentiniais varžtais (3).

Pagal pavyzdį prisukite skriestuvo smaigalį (13) prie lygiagrečios atramos (21). Dabar lygiagrečią atramą (21) su skriestuvo smai- galiu (24) sumontuokite ant rankinės frezos. Montavimas atliekamas taip, kaip aprašyta 5.3. punkte, tačiau lygiagreti atrama (21) montuojama pasukta 180° taip, kad skriestu- vo smaigalys (13) būtų nukreiptas žemyn (5 pav.).

Tarp skriestuvo smaigalio (13) ir frezų nusta- tykite norimą spindulį.

Skriestuvo smaigalį (13) nustatykite frezuoja- mo apskritimo viduryje.

5.5 Kreipimo įvorės surinkimas

Dviem įleidžiamais varžtais (f) prisukite išsiurbimo antgalį (20) prie frezos pagrindo (2).

Kreipimo įvorę (20) pagal šabloną (c) veda varomasis žiedas (b).

Kad kopija būtų tiksli, ruošinys (d) turi būti didesnis skirtumu „varomojo žiedo išorinis kraštas“ ir „frezų išorinis kraštas“ (e).

5.6 Frezavimo įrankio surinkimas/išardymas

(8-11 pav.) Įspėjimas! Ištraukite kištuką iš elektros lizdo. Atsargiai! Padirbus su rankine freza, fre- zavimo įrenginys pakankamai ilgai lieka labai karštas. Atsargiai! Frezos labai aštrios. Dirbant su frezavimo įrankiais nuolat mūvėkite apsaugi- nes pirštines.

Su šia rankine freza galima naudoti frezas, kurių kotų skersmuo yra 6 mm ir 8 mm. Dau- gelis frezų būna būtent tokių dydžių.

Be to, galite naudoti iš toliau paminėtų medžiagų pagamintas frezas: - HSS tinka minkštai medienai apdoroti - TCT tinka kietai medienai, drožlių plokštėms ir plastikui apdoroti.

Pasirinkite tinkamą frezavimo įrankį.

Pirmą kartą naudojant frezą: Nuo frezavimo galvučių nuimkite plastiko pakuotę.

Prieš panaudojimą veržles, spaustuvą ir fre- zos veleną nuvalykite.

Nuspauskite suklio blokatorių (12) ir sukdami suklį jį užfiksuokite.

Veržliarakčiu (22) atsukite tempimo veržlę (10).

Jei reikia, iš spaustuvo (23) išimkite išardomą frezą.

Pasirinkite savo panaudojimui tinkamą freza- vimo įrankį.

Pasirinktai frezai pasirinkite tinkamą spaustuvą (23).

Į frezavimo suklį įstatykite spaustuvą (23) ir veržlę (10).

Frezos veleną įstumkite į spaustuvą.

Suklio blokatorių (12) laikykite paspaudę.

Freza turi būti mažiausiai 20 mm įstumta į spaustuvą (23).

Prieš paleisdami prietaisą patikrinkite, ar fre- zos įrankis gerai pritvirtintas ir ar jis sukasi!

5.7 Galinių atramų reguliavimas

(16 pav./25 poz.) Pagal poreikį galima koreguoti galinių atramų (25) aukštį. Norėdami tai padaryti atsukite galinės at- ramos (25) kontraveržlę ir atsuktuvu pasukite ją į norimą atramos aukštį. Įspėjimas! Prieš pradėdami dirb- ti pašalinkite reguliavimo ir montavimo įrankius. Anl_PRO_OF_1255_SPK7.indb 259Anl_PRO_OF_1255_SPK7.indb 259 27.02.14 08:4127.02.14 08:41LT

Nenaudokite nekokybiškų ar pažeistų frezų. Naudokite tik tokius frezavimo įrankius, kurių veleno skersmuo yra 6 mm ar 8 mm. Be to, frezos turi būti skirtos atitinkamam tuščiosios eigos apsukų skaičiui.

Apdirbamą ruošinį pritvirtinkite, kad darbo metu jis nenuslystų. Naudoti prispaudimo įtaisus.

Tinklo kabelis visada turi būti patrauktas to- lyn!

(12 pav./4 poz.) Norėdami įjungti, aktyvuokite įjungimo blokuotę (5) ir paspauskite įjungimo / išjungimo jungiklį (4). Norėdami išjungti, atleiskite įjungimo / išjungimo jungiklį (4).

6.2 Apsukų reguliatorius (13 pav. /11 poz.)

Apsukų skaičius priklauso nuo apdirbamos medžiagos ir frezos skersmens. Apsukų reguliavi- mo (11) jungikliu pasirinkite apsukas nuo 11 000 iki 30 000 min

Galite rinktis iš 6 skirtingų jungiklio padėčių. Skirtingų jungiklio padėčių ap- sukos yra tokios: 1 jungiklio padėtis: apie 11 000 min

(minimalios apsukos) 2 jungiklio padėtis: apie 16 000 min

3 jungiklio padėtis: apie 21 000 min

4 jungiklio padėtis: apie 25 000 min

5 jungiklio padėtis: apie 29 000 min

6 jungiklio padėtis: apie 30 000 min

(maksimalios apsukos) Apsukas padidinti: Apsukų reguliatorių (11) sukti pliuso kryptimi. Apsukas sumažinti: Apsukų reguliatorių (11) sukti minuso kryptimi.

Mašiną pastatyti ant ruošinio.

Atleisti mentinį varžtą (16) ir spaudimo rankeną (9).

Mašiną pamažu nuleisti tiek, kad freza liestų ruošinį.

Prisukti spaudimo rankeną (9).

Remiantis 15 pav., tikslų reguliavimą (15) nu- statyti 0.

Revolverio formos galinę atramą (14) nusta- tyti taip, kad gylio fiksatorius (19) būtų virš žemiausiai nustatytos galinės atramos (25).

Gylio fiksatorių (19) nuleisti tiek, kad jis siektų galinę atramą (25). Tada prisukti mentinį varžtą (16).

Rodyklę (17) nustatyti ties skalės (18) nulio tašku.

Atleisti mentinį varžtą (16). Gylio fiksatorių (19) tol stumti į viršų, kol skalėje (18) esanti rodyklė (17) rodys norimą frezavimo gylį. Vėl prisukti mentinį varžtą.

Nustatymą patikrinkite frezuodami nereikalingą ruošinį.

Dabar galima atlikti tikslų frezavimo gylio nustatymą. Tikslaus reguliavimo jungiklį (15) pasukite ant norimo matmens. Tikslaus reguliavimo jungiklį (15) sukant prieš laikrodžio rodyklę: frezavimo gylis mažės Tikslaus reguliavimo jungiklį (15) sukant pagal laikrodžio rodyklę: frezavimo gylis didės Tikslaus reguliavimo jungiklį (15) pasukus vienu brūkšneliu , frezavimo gylis pakeičiamas 0,04 mm. Visas apsukimas atitinka 1 mm.

Įsitikinkite, kad ant ruošinio nėra prikibę jokių svetimkūnių. Taip išvengsite frezos sugadini- mo.

Tinklo kištuką įkiškite į reikiamą lizdą.

Prietaisą paimkite už abiejų jo rankenų (7).

Rankinę frezą pastatykite ant ruošinio.

Remiantis 6.3 punktu nustatykite frezavimo gylį.

Remdamiesi 6.2 punktu pasirinkite apsukas ir įjunkite prietaisą (žr. 6.1 punktą).

Prietaiso nustatymus patikrinkite frezuodami nereikalingą ruošinį.

Leiskite prietaisui pasiekti visą greitį. Tik tada frezą nuleiskite ant darbinio paviršiaus ir prietaisą užblokuokite spaudimo rankenos (9) pagalba. Anl_PRO_OF_1255_SPK7.indb 260Anl_PRO_OF_1255_SPK7.indb 260 27.02.14 08:4127.02.14 08:41LT

Frezavimo kryptis: freza sukasi pagal laikrodžio rodyklę. Siekiant išvengti nelaimingų atsitikimų, frezuoti visada reikia prieš sukimosi kryptį (19 pav.). Pastūma: labai svarbu ruošinį apdirbti naudojant teisingą pastūmą. Prieš apdirbant gerą ruošinį, rekomenduojame atlikti keletą bandomųjų frezavimų su tokio paties tipo nereikalingu ruošiniu. Tokiu būdu labai paprasta nustatyti tinkamiausią darbo greitį. Jei pastūma per maža: Freza gali per daug įkaisti. Jei apdirbama degi medžiaga, pvz., mediena, ruošinys gali užsidegti. Jei pastūma per didelė: Galima sugadinti frezą. Frezavimo kokybė: šiurkštus ir nelygus apdirbimas. Prieš patraukdami nuo ruošinio arba padėdami į šalį palaukite kol freza visiškai nustos dirbti.

6.5 Palaipsninis frezavimas

Priklausomai nuo apdirbamos medžiagos kietu- mo ir nuo frezavimo gylio, frezuojama keliomis pakopomis.

Galines atramas nustatykite vadovaudamiesi

6.3 punktą nustatę frezavimo gylį revolverio

formos galinę atramą (14) pasukite taip, kad gylio fiksatorius (19) būtų virš aukščiausios galinės atramos (25).

Frezuokite esant tokiam nustatymui. Baigę pirmąjį frezavimo žingsnį, revolverio formos galinę atramą (14) nustatykite taip, kad gylio fiksatorius (19) būtų virš vidurinės galinės at- ramos (25). Taip nustatę taip pat atlikite vieną frezavimo pakopą.

Dabar nustatykite žemiausią galinę atramą (25) ir baikite frezavimą.

6.6 Apskritimų frezavimas skriestuvo smai-

galiu (13) Norėdami frezuoti apskritimus aplink vidurio tašką atlikite tokius veiksmus:

Pagal 5.4 punktą sumontuokite skriestuvo smaigalį (13) ir jį nustatykite.

Skriestuvo smaigalį (13) pastatykite ant frezu- ojamo apskritimo vidurio taško ir paspauskite.

6.7 Frezavimas su lygiagrečia atrama (21)

Norėdami frezuoti pagal tiesios linijos ruošinio išorinį kraštą atlikite tokius veiksmus:

Vadovaudamiesi 5.3 punktu sumontuokite lygiagrečią atramą (21).

Lygiagrečią atramą (21) veskite palei ruošinio išorinį kraštą.

6.8 Rankomis atliktas frezavimas

Rankinę frezą galima naudoti ir be kreipiančiųjų strypų. Frezavimą atlikdami rankomis, galite pa- daryti kūrybinius darbus, pvz., frezuoti raštus.

Apdirbdami ruošinį atkreipkite dėmesį į frezos sukimosi kryptį (19 pav.).

6.9 Formų ir kraštų frezavimas (20 pav.)

Formų (a) ir kraštų (b) frezavimui taip pat galite naudoti specialias frezas su varomuoju žiedu.

Mašiną atsargiai pristumkite prie ruošinio.

Švelniai spausdami kreipiančiąją ašį arba sferinį guolį (c) stumkite palei ruošinį. Įspėjimas! Priklausomai nuo medžiagos, kai frezavimo gyliai didesni, frezavimą reikia atlikti keliomis pakopomis. Atlikdami visus frezavimo darbus rankinę frezą laikykite abiem rankomis.

7. Tinklo kabelio pakeitimas

Pavojus! Jei pažeidžiamas šio prietaiso tinklo kabelis, kad būtų išvengta grėsmės, jį pakeisti turi gamintojas arba jo klientų aptarnavimo servisas, arba kitas kvalifi kuotas asmuo. Anl_PRO_OF_1255_SPK7.indb 261Anl_PRO_OF_1255_SPK7.indb 261 27.02.14 08:4127.02.14 08:41LT

8. Valymas, techninė priežiūra ir

atsarginių dalių užsakymas Pavojus! Prieš pradėdami bet kokius valymo darbus iš tink- lo ištraukite kištuką.

Pasirūpinkite, kad ant apsauginių įtaisų, ventiliacinėse angose ir variklio korpusuose nebūtų dulkių bei nešvarumų. Prietaisą nuva- lykite švaria šluoste arba išpūskite suspausto oro srove, esant žemam slėgiui.

Rekomenduojame prietaisą iš karto išvalyti po kiekvieno panaudojimo.

Prietaisą valykite reguliariai drėgna šluoste su trupučiu skysto muilo. Nenaudokite jokių valiklių ar tirpiklių; jie gali pažeisti prietaiso plastikines dalis. Būkite atidūs, kad į prietaiso vidų nepatektų vandens. Vandeniui patekus į elektros prietaisą padidėja elektros smūgio rizika.

8.2 Anglies šepetėliai

Pastebėjus per didelį kibirkščiavimą, anglies šepetėlius turi patikrinti elektrikas. Pavojus! Anglies šepetėlius keisti gali tik elekt- rikas.

8.3 Techninė priežiūra

Prietaiso viduje nėra jokių dalių, kurioms būtina techninė priežiūra.

8.4 Atsarginių dalių užsakymas:

Užsakant atsargines dalis, būtina nurodyti tokius duomenis;

Prietaiso artikulo numerį

Prietaiso tapatybės numerį

Reikiamos dalies atsarginės dalies numerį. Dabartines kainas ir naujausią informaciją rasite tinklalapyje www.isc-gmbh.info

9. Utilizavimas ir antrinis

panaudojimas Prietaisas yra įpakuotas, kad gabenamas nebūtų sugadintas. Ši pakuotė yra žaliavinė medžiaga, tinkama panaudoti dar kartą arba perdirbti. Prieta- isas ir jo priedai yra iš įvairių medžiagų, tokių kaip metalas ir plastikas. Sugedusių prietaisų negali- ma išmesti kartu su buitinėmis atliekomis. Sieki- ant prietaisą tinkamai utilizuoti, jį reikia atiduoti atitinkamam surinkimo punktui. Jeigu nežinote kur toks surinkimo punktas yra, pasiteiraukite komu- naliniame ūkyje.

Prietaisą ir jo priedus laikykite tamsioje, sauso- je, nešaltoje ir vaikams neprieinamoje vietoje. Geriausia laikyti 5–30 ˚C temperatūroje. Elektros prietaisą laikykite originalioje pakuotėje. Anl_PRO_OF_1255_SPK7.indb 262Anl_PRO_OF_1255_SPK7.indb 262 27.02.14 08:4127.02.14 08:41LT

Tik ES šalims Elektros prietaisų neišmeskite kartu su buitinėmis atliekomis! Remiantis ES elektros ir elektronikos atliekų direktyva 2012/19/EB ir jos perkėlimu į nacionalinę teisinę bazę, panaudotus elektros prietaisus reikia surinkti ir perdirbti nekenkiant aplinkai. Perdirbimas - grąžinimo alternatyva: Elektros prietaiso savininkas įpareigotas negrąžinti pasirinktą prietaisą, bet tinkamai jį utilizuoti. Tuo tikslu elektros ir elektronikos atliekos gali būti perduotos atliekų tvarkymu užsiimančioms įmonėms, kurios jas utilizuoja remdamiesi nacionaliniu atliekų perdirbimo pramonės ir atliekų tvarkymo įstatymu. Šis reikalavimas netaikomas elektros prietaisuose panaudotiems priedams ir pagalbinėms priemonėms, kurių sudėtyje nėra elektros dalių. Perspausdinimas ar bet koks visų gaminio dokumentų visas ar dalinis dauginimas leidžiamas tik gavus aiškų iSC GmbH leidimą. Teisę atlikti techninius pakeitimus pasiliekame sau Anl_PRO_OF_1255_SPK7.indb 263Anl_PRO_OF_1255_SPK7.indb 263 27.02.14 08:4127.02.14 08:41LT

Aptarnavimo informacija Mes palaikome santykius visose šalyse, kurios nurodytos garantiniame dokumente. Kompetentingi ap- tarnavimo partnerių kontaktai yra pateikti garantinio dokumento kontaktuose. Jie yra Jūsų paslaugoms atliekant remontą, keičiant atsargines ir nusidėvėjusias dalis arba prireikus darbinių medžiagų. Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga. Kategorija Pavyzdys Besidėvinčios detalės* Anglies šepetėliai Naudojamos medžiagos / dalys* Freza Detalių trūkumas

• netiekiamos kartu su prietaisu! Esant defektui arba trūkumui, prašome gedimo atvejį registruoti internetu www.isc-gmbh.info. Prašome gedimą aprašyti tiksliai ir atsakyti į bet kokiu atveju pateikiamus klausimus:

Ar prietaisas veikė, ar jau iš pradžių buvo sugedęs?

Ar prieš sugendant ką nors pastebėjote (gedimo simptomas)?

Kokia, jūsų nuomone, prietaiso funkcija veikia netinkamai (pagrindinis simptomas)? Aprašykite netinkamai veikiančią funkciją. Anl_PRO_OF_1255_SPK7.indb 264Anl_PRO_OF_1255_SPK7.indb 264 27.02.14 08:4127.02.14 08:41LT

Garantinis dokumentas Gerbiami pirkėjai, mūsų produktai yra prižiūrimi pagal griežtą kokybės kontrolę. Tačiau, jei šis prietaisas funkcionuotų netinkamai, kreipkitės į mūsų serviso tarnybą garantinėje kortelėje nurodytu adresu arba į artimiausius įgaliotuosius prekybos atstovus, iš kurių įsigijote prietaisą. Garantiniai reikalavimai galioja šiais atvejais:

1. Šios garantinės sąlygos reguliuoja papildomas garantines paslaugas. Ši garantija neturi įtakos

teisėtiems garantinių paslaugų reikalavimams. Mūsų garantinio remonto darbai atliekami ne- mokamai.

2. Garantija suteikiama tik prietaiso defektams, kurie atsiranda dėl medžiagos arba gamintojo klaidos.

Mums nusprendus tokie prietaiso defektai yra pašalinami arba pakeičiamas prietaisas. Įsidėmėkite, kad mūsų prietaisai dėl savo konstrukcijos nepritaikyti naudoti gamyboje, amatuose ar pramonėje. Todėl garantijos sutartis negalioja, jeigu garantiniu laikotarpiu prietaisas buvo naudo- jamas verslo, amatų arba pramonės įmonėse arba buvo naudojamas atliekant panašios apkrovos darbus.

3. Garantijos nesuteikiame:

– Prietaiso gedimams, kurie atsiranda neatsižvelgus į montavimo instrukcij ą arba dėl neprofesionali- os instaliacijos, neatsižvelgus į naudojimo instrukciją (pvz., prijungus prie netinkamos įtampos arba srovės) arba į techninės priežiūros ir saugos potvarkius, arba naudojant prietaisą nenormaliomis aplinkos sąlygomis, arba esant per mažai priežiūrai ir nepakankamai techninei priežiūrai. – Prietaiso gedimams, kurie atsirado dėl neleistino arba netinkamo naudojimo (pvz., per daug ap- kraunant prietaisą arba naudojant neleistinus darbo įrankius ar reikmenis), dėl į prietaisą patekusių svetimkūnių (pvz., smėlio, akmenų arba dulkių, transportavimo pažeidimų), naudojant jėgą arba dėl kitų poveikių (pvz., gedimas nukritus ant žemės). – Prietaiso gedimams arba jo dalims, susijusiems su naudojimo nulemtu, įprastu ir kitu natūraliu dėvėjimusi.

4. Garantija galioja 60 mėnesius ir prasideda nuo prietaiso įsigijimo dienos. Atpažinus defektą, garan-

tiniai reikalavimai turi būti pateikti per dvi savaites prieš pasibaigiant garantiniam laikotarpiui. Pasi- baigus garantiniam laikotarpiui, garantiniai reikalavimai nebepriimami. Atlikus remontą arba pakeitus prietaisą, garantinis laikotarpis nei prasitęsia, nei suteikiama prietaisui arba galbūt pakeistoms atsarginėms dalims nauja garantija. Tai galioja naudojantis ir technine priežiūra darbo vietoje.

5. Norėdami pateikti garantinį reikalavimą, užregistruokite sugedusį prietaisą svetainėje www.isc-

gmbh.info. Jeigu mūsų garantija apima prietaiso gedimą, nedelsiant Jums bus grąžintas suremon- tuotas arba naujas prietaisas. Pagal šios naudojimo instrukcijos aptarnavimo informaciją atkreipiame dėmesį dėl garantinių apribojimų, susijusių su nusidėvėjusiomis, darbinėmis ir trūkstamomis dalimis. Anl_PRO_OF_1255_SPK7.indb 265Anl_PRO_OF_1255_SPK7.indb 265 27.02.14 08:4127.02.14 08:41Yang/Product-ManagementWeichselgartner/General-Manager
