KASUTUSJUHEND PRO-OF 1255 Toolson

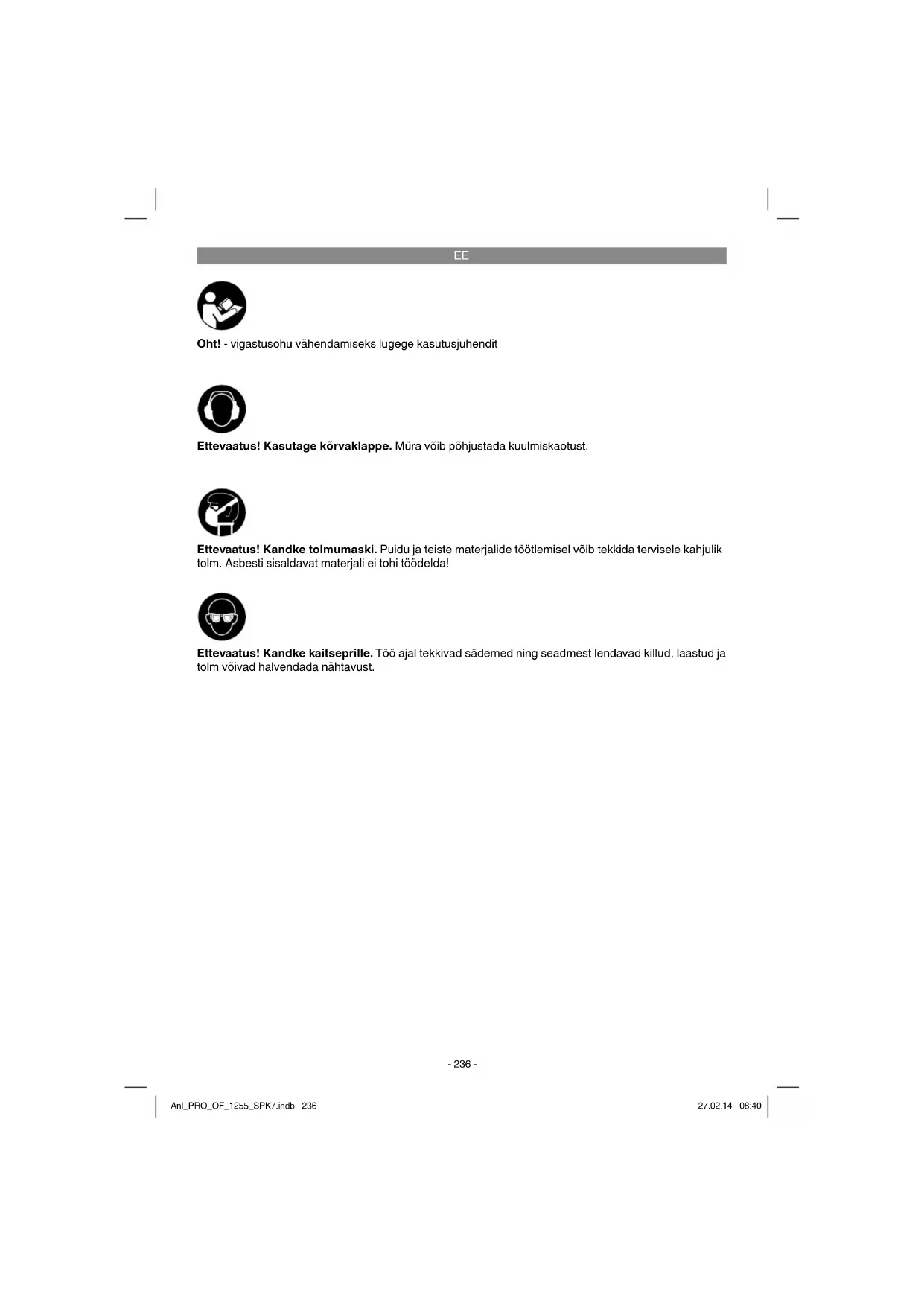

Oht! - vigastusohu vähendamiseks lugege kasutusjuhendit Ettevaatus! Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust. Ettevaatus! Kandke kaitseprille. Töö ajal tekkivad sädemed ning seadmest lendavad killud, laastud ja tolm võivad halvendada nähtavust. Ettevaatus! Kandke tolmumaski. Puidu ja teiste materjalide töötlemisel võib tekkida tervisele kahjulik tolm. Asbesti sisaldavat materjali ei tohi töödelda! Anl_PRO_OF_1255_SPK7.indb 236Anl_PRO_OF_1255_SPK7.indb 236 27.02.14 08:4027.02.14 08:40EE

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist. Oht! Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjus- tada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus (joonis 1)

5. Sisselülitustõkis

11. Pöörlemissageduse regulaator

15. Täppisregulaator

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lä- himasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.

Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

Hoidke pakend võimalusel kuni garantiiaja lõpuni alles. Oht! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Elektriline ülafrees

Originaalkasutusjuhend

3. Sihipärane kasutamine

Ülafrees sobib eriti puidu ja plastmasside töötle- miseks, peale selle ka oksakohtade väljalõikami- seks, soonte freesimiseks, õõnsuste süvendami- seks, kaarte ja joonte kopeerimiseks jne. Ülafreesi ei tohi kasutada metalli, kivi jms töötle- miseks. Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihi- pärane. Kõigi sellest tulenevate kahjude või vigas- tuste eest vastutab kasutaja/käitaja ja mitte tootja. Anl_PRO_OF_1255_SPK7.indb 237Anl_PRO_OF_1255_SPK7.indb 237 27.02.14 08:4027.02.14 08:40EE

Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna min- git garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevu- saladel.

Kaal: ...........................................................3,3 kg Oht! Müra ja vibratsioon Müra- ja vibratsiooniväärtused tehti kindlaks stan- dardi EN 60745 järgi. Helirõhu tase L

................................................3 dB Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust. Võnke koguväärtused (kolme suuna vektorsum- ma) on kindlaks määratud standardi EN 60745 järgi. Käepidemed Võngete emissiooniväärtus a

Esitatud võngete emissiooniväärtus on mõõdetud standarditud testimismeetodi järgi ning võib mu- utuda sõltuvalt elektritööriista kasutamise liigist ja viisist ning olla erandjuhtudel esitatud väärtusest suurem. Esitatud võngete emissiooniväärtust võib kasuta- da võrdluseks mõne teise elektritööriista võngete emissiooniväärtusega. Esitatud võngete emissiooniväärtust võib kasuta- da ka kahjustuste esialgseks hindamiseks. Piirake müra teket ja vibratsiooni miinimu- mini!

Kasutage ainult täiesti korras seadmeid.

Hooldage ja puhastage seadet korrapäraselt.

Kohandage oma töömeetodid seadmega.

Ärge koormake seadet üle.

Lülitage seade välja, kui seda ei kasutata.

Kandke kindaid. Ettevaatus! Jääkriskid Ka siis, kui te kasutate elektritööriista eeskir- jadekohaselt, jääb jääkriskide oht alati püsi- ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat

2. Kuulmiskahjustused juhul, kui ei kanta sobivat

3. Tervisekahjustused, mis tulenevad käte

vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

5. Enne kasutuselevõttu

Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele. Hoiatus! Enne seadme reguleerimist tõmmake toite- pistik alati pistikupesast välja. Enne kasutuselevõttu peavad kõik katted ja kaits- eseadeldised olema nõuetekohaselt paigaldatud.

5.1 Äratõmbeliitmiku (joonis 2/1) paigalda-

mine Ettevaatus! Tolmuimeja kasutamine on nõutav tervislikel põhjustel.

Ühendage ülafrees äratõmbeliitmiku (1) abil tolmuimeja või tolmueemaldusseadisega. Seega saavutate optimaalse laastueemaldu- se töödeldavalt detaililt. Eelised: säästate nii tööriista kui ka oma tervist. peale selle jääb töötsoon puhtaks ja ohutuks.

Töö juures tekkiv tolm võib olla ohtlik. Järgige seejuures lõiku „Ohutusjuhiseid“.

Kui käsitsete eriti terviseohtlikke materjale, kasutage spetsiaalset imurit.

Keerake äratõmbeliitmik (1) peitpeakruvidega (f) freesi talla (2) külge.

Äratõmbeliitmikku saab kasutada imitoruga tolmuimemisseadeldiste (tolmuimejate) kor- ral.

Äratõmbeliitmiku siseläbimõõt on 36 mm. Seejärel kinnitage äratõmbeliitmiku külge so- biva suurusega imivoolik.

5.2 Kaitsekatte (joonis 3/24) paigaldamine

Paigaldage kaitsekate (24), nagu on näidatud joonisel 3.

5.3 Külgsuunaja (joonis 4/21) paigaldamine

Lükake külgsuunaja (21) juhtvardad (a) freesi talla (2) aukudesse (b).

Seadke külgsuunaja (21) soovitud mõõdule ja kinnitage tiibkruvidega (3).

Keerake sirkelotsik (13) vastavalt joonisele külgsuunaja (21) külge. Seejärel paigaldage sirkelotsikuga (13) külgsuunaja (21) ülafreesi külge. Kokkupanemine toimub, nagu on kir- jeldatud punktis 5.3, kuid külgsuunaja (21) pannakse külge 180° võrra pööratult, et sirke- lotsik (13) osutaks allapoole (joonis 5).

Seadistage sirkelotsiku (13) ja freesi vaheline soovitud raadius.

5.5 Juhtpuksi (joonised 6-7/20) paigaldamine

Juhtpuksi (20) juhitakse juhtrõngaga (b) piki šablooni (c).

Töödeldav detail (d) peab täpse koopia saa- miseks olema juhtrõnga välisserva ja freesi välisserva (e) erinevuse võrra suurem.

5.6 Freesitera paigaldamine/eemaldamine

(joonised 8–11) Hoiatus! Tõmmake võrgupistik pesast välja. Ettevaatus! Pärast ülafreesiga töötamist on freesitera veel suhteliselt kaua kuum. Ettevaatus! Freesiterad on väga teravad. Kandke freesiterade käsitsemisel alati kaits- ekindaid.

Selles ülafreesis saab kasutada freesiterasid, mille võlli läbimõõt on 6 mm ja 8 mm. Enamik freesiteri on saadaval mõlemas suuruses.

Muuhulgas võib kasutada ka järgmistest ma- terjalidest freesiteri: - HSS – sobib okaspuidu töötlemiseks - TCT – sobib lehtpuidu, puitlaastplaadi ja plastiku töötlemiseks.

Puhastage enne kasutamist freestera mutter, tsangpadrun ja võll.

Vajutage spindlilukustit (12) ja laske spindlil fikseeruda, keerates seda samaaegselt.

Vabastage pingutusmutter (10) harkvõtmega (22).

Vajadusel võtke äravõetav freesitera tsangpa- drunist (23) välja.

Kontrollige enne seadme kasutuselevõttu freesitera kinnitust ja ringikäimist!

5.7 Otsapiirikute reguleerimine (joonis 16/25)

Otsapiirikute (25) kõrgust saab vajadusel regu- leerida. Selleks vabastage otsapiiriku (25) kont- ramutrid ja keerake otsapiirik kruvitsaga soovitud kõrgusele. Hoiatus! Eemaldage enne kasutuselevõttu reguleerimis- ja paigaldustööriistad. Anl_PRO_OF_1255_SPK7.indb 239Anl_PRO_OF_1255_SPK7.indb 239 27.02.14 08:4027.02.14 08:40EE

Ärge kasutage kehva kvaliteediga või kahjus- tatud freesiteri. Kasutage ainult selliseid free- siteri, mille võlli läbimõõt on 6 mm või 8 mm. Lisaks peavad freesiterad olema ettenähtud vastava koormuseta pöörlemissageduse jaoks.

Kinnitage töödeldav detail, et see töö aja minema paiskuda ei saaks. Kasutage kinni- tusrakiseid.

Suunake võrgukaabel alati tahapoole!

Sisselülitamiseks suruge sisselülitustõkis (5) alla ja vajutage toitelülitit (4). Väljalülitamiseks vabastage toitelüliti (4).

6.2 Pöörlemissageduse reguleerimine

(joonis 13/11) Sobiv pöörlemissagedus sõltub töödeldavast materjalist ja freesitera läbimõõdust. Valige pöör- lemissageduse regulaatoriga (11) pöörlemissa- gedus vahemikus 11 000 kuni 30 000 min

. Valida saab 6 lüliti asendi vahel. Lüliti erinevate asendite pöörlemissagedused on järgnevad: Lüliti asend 1: u 11 000 min

(maksimaalne pöörlemissagedus) Pöörlemissageduse suurendamine: Keerake pöörlemissageduse regulaatorit (11) plussi suunas. Pöörlemissageduse vähendamine: Keerake pöörlemissageduse regulaatorit (11) miinuse suunas.

6.3 Freesimissügavuse reguleerimine

Liigutage masinat aeglaselt allapoole, kuni freesitera puudutab töödeldavat detaili.

Seadke täppisregulaator (15) asendisse 0, nagu on joonisel näidatud (joonis 15).

Reguleerige revolver-otsapiirik (14) nii, et sügavuspiirik (19) oleks kõige madalamaks seatud otsapiiriku (25) kohal.

Laske sügavuspiirikut (19) alla, kuni see puudutab otsapiirikut (25). Seejärel keerake tiibkruvi (16) kinni.

Vabastage tiibkruvi (16). Lükake sügavuspi- irikut (19) ülespoole, kuni osuti (17) näitab skaalal (18) soovitud freesimissügavust. Keerake tiibkruvi kinni tagasi.

Katsetage seadistust ja tehke proovifreesimi- ne äravisatud materjalitükil.

Seejärel saab teha freesimissügavuse täppis- reguleerimise. Selleks keerake täppisregulaa- tor (15) soovitud mõõdule. Täppisregulaatori (15) keeramine vastupäeva: suurem freesimissügavus Täppisregulaatori (15) keeramine päripäeva: väik- sem freesimissügavus Täppsiregulaatori (15) keeramine ühe kriipsuvahe võrra vastab freesimissügavuse muutusele 0,1 mm võrra; terve pööre vastab 1 mm-le.

Freesi kahjustuste vältimiseks veenduge, et töödeldava detaili küljes ei oleks sinna mitte- kuuluvaid esemeid.

Pange võrgupistik sobivasse pistikupessa.

Võtke seadme mõlemast käepidemest (7) kinni.

Asetage ülafrees töödeldavale detailile.

Valige pöörlemissagedus (vt punkt 6.2) ja lüli- tage seade sisse (vt punkt 6.1).

Katsetage seadme sätteid äravisatud mater- jalitükil.

Laske seadmel saavutada täiskiirus. Alles siis laske freesitera töökõrgusele ja lukustage seade pingutushoovaba (9). Freesimissuund: Freesitera pöörleb päripäeva. Õnnetuste ärahoidmiseks peab freesimine toimu- ma alati vastupidiselt pöörlemissuunale (joonis 19). Anl_PRO_OF_1255_SPK7.indb 240Anl_PRO_OF_1255_SPK7.indb 240 27.02.14 08:4027.02.14 08:40EE

Ettenihe: Väga oluline on töödelda detaili õige ettenihkega. Enne õige detaili töötlemist on soo- vitatav teha paar proovifreesimist sama tüüpi ära- visatud materjalitükil. Nii saab kõige hõlpsamini kindlaks teha parima töökiiruse. Liiga aeglane ettenihe: Freesitera võib liiga kuumaks minna. Kui töö- deldakse süttivat materjali (nt puit), võib detail süttida. Liige kiire ettenihe: Freesitera võib kahjustuda. Freesimiskvaliteet: robustne ja ebaühtlane. Enne töödeldava detaili eemaldamist ja enne ülafreesi ärapanemist laske freesiteral täielikult seisma jääda.

6.5 Kihtide kaupa freesimine

Vastavalt töödeldava materjali kõvadusele ja free- simissügavusele tuleb freesida kihtide kaupa.

Reguleerige otsapiirikud vastavalt punktile

Kui on vaja astmeliselt freesida, keerake revolver-otsapiirik (14) pärast freesimissüga- vuse reguleerimist (vt punkt 6.3) nii, et süga- vuspiirik (19) oleks kõrgeima otsapiiriku (25) kohal.

Freesige selle seadistusega. Pärast esimese freesimisprotsessi reguleerige revolver- otsapiirik (14) nii, et sügavuspiirik (19) oleks keskmise otsapiiriku (25) kohal. Freesige üks korda ka selles seadistuses.

Siis seadke madalaimale otsapiirikule (25) ja lõpetage freesimine.

6.6 Ringide freesimine sirkelotsikuga (13)

Keskpunkti ümber ringide freesimiseks toimige järgnevalt:

Seadke sirkelotsik (13) freesitava ringi kesk- punkti ja suruge sisse.

6.7 Külgsuunajaga freesimine (21)

Piki sirge detaili välisserva freesimiseks toimige järgnevalt:

Paigaldage külgsuunaja (21) (vt punkt 5.3).

Seadke külgsuunaja (21) piki töödeldava de- taili välisserva.

6.8 Vaba käega freesimine

Ülafreesi võib kasutada ka täiesti ilma juhtvar- rasteta. Vaba käega freesimisel saate teha loovat tööd, nagu näiteks suletõmmete imitatsioon.

Selleks kasutage ainult väga madalat seadis- tust!

Jälgige detaili töötlemisel freesitera pöörle- missuunda (joonis 19).

6.9 Profi ili ja ääre freesimine (joonis 20)

Profiili (a) ja ääre (b) freesimiseks võib ka- sutada ka spetsiaalset juhtrõngaga freesitera.

Juhtige masin ettevaatlikult töödeldava detaili juurde.

Juhtige juhikut või kuullaagrit (c) kerge surve- ga mööda töödeldavat detaili. Hoiatus! Sõltuvalt materjalist tuleb suuremate free- simissügavuste korral freesida mitme kihi kaupa. Hoidke kõigi freesimistööde puhul ülafreesi mõlema käega.

7. Toitejuhtme vahetamine

Oht! Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada. Anl_PRO_OF_1255_SPK7.indb 241Anl_PRO_OF_1255_SPK7.indb 241 27.02.14 08:4027.02.14 08:40EE

8. Puhastus, hooldus ja varuosade

tellimine Oht! Lahutage seade enne puhastustöid vooluvõrgust.

Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.

Soovitame puhastada seadet otsekohe pärast iga kasutamist.

Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasu- tage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Ar- vestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

Ülemäärase sädeluse korral laske kvalifi tseeritud elektrikul süsiharju kontrollida. Oht! Süsiharju tohib vahetada ainult kvalifi tseeri- tud elektrik.

Seadme sisemuses ei asu muid hooldust vajavaid osi.

8.4 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised an- dmed:

Seadme identifitseerimisnumber

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosne- vad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30˚C. Hoidke elektritööriista originaalpa- kendis. Anl_PRO_OF_1255_SPK7.indb 242Anl_PRO_OF_1255_SPK7.indb 242 27.02.14 08:4127.02.14 08:41EE

Ainult Euroopa Liidu riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasääst- lik taaskasutus. Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisuhte lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu va- nade seadmete elektrikomponentideta lisaseadmed ja abivahendid. Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa- liselt, on lubatud ainult iSC GmbH loal. Tehniliste muudatuste õigus reserveeritud Anl_PRO_OF_1255_SPK7.indb 243Anl_PRO_OF_1255_SPK7.indb 243 27.02.14 08:4127.02.14 08:41EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Süsiharjad Kulumaterjal / Kuluosad* Frees Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märki- gekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aad- ressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Täiendavat garantiid reguleeritakse nende garantiitingimustega. See garantii ei puuduta Teie

seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hõlmab ainult seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest,

ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutse- tegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garan- tiiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutus- juhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu. - seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel). - kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

4. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada

garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garan- tiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade alltoodud aadressil: www.isc-gmbh.info.

Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme. Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasu- tusjuhendis antud hooldusteabele. Anl_PRO_OF_1255_SPK7.indb 245Anl_PRO_OF_1255_SPK7.indb 245 27.02.14 08:4127.02.14 08:41LV
