INSTRUKCJA OBSŁUGI PRO-OF 1255 Toolson

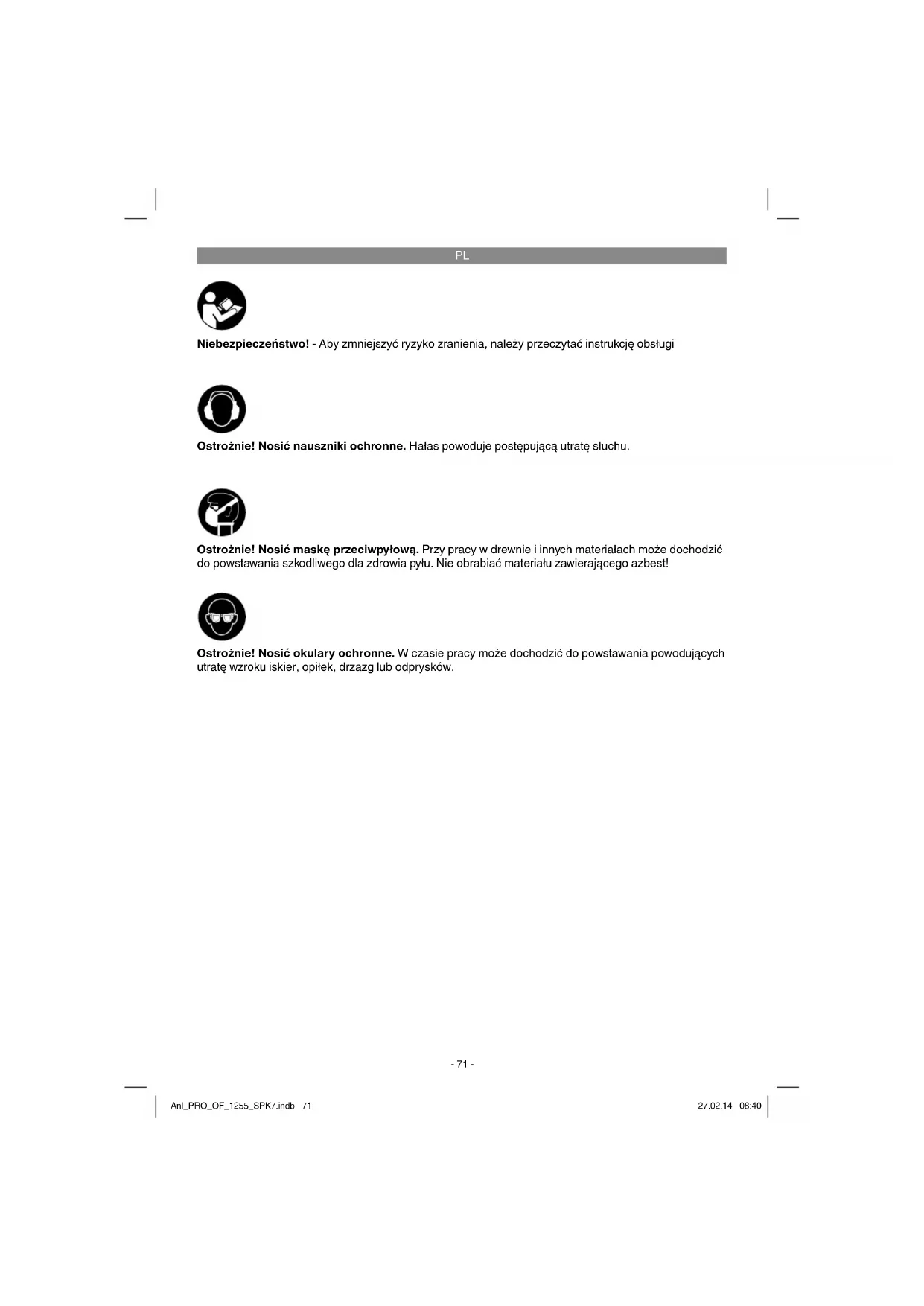

Niebezpieczeństwo! - Aby zmniejszyć ryzyko zranienia, należy przeczytać instrukcję obsługi Ostrożnie! Nosić nauszniki ochronne. Hałas powoduje postępującą utratę słuchu. Ostrożnie! Nosić okulary ochronne. W czasie pracy może dochodzić do powstawania powodujących utratę wzroku iskier, opiłek, drzazg lub odprysków. Ostrożnie! Nosić maskę przeciwpyłową. Przy pracy w drewnie i innych materiałach może dochodzić do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest! Anl_PRO_OF_1255_SPK7.indb 71Anl_PRO_OF_1255_SPK7.indb 71 27.02.14 08:4027.02.14 08:40PL

Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wska- zówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

Właściwe wskazówki bezpieczeństwa znajdują się w załączonym zeszycie! Niebezpieczeństwo! Przeczytać wszystkie wskazówki bezpieczeństwa i instrukcję. Nieprzestrzeganie instrukcji i wskazówek bezpieczeństwa może wywołać porażenia prądem, niebezpieczeństwo pożaru lub ciężkie zranienia. Proszę zachować na przyszłość wskazówki bezpieczeństwa i instrukcję.

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1)

4. Włącznik/ Wyłącznik

5. Blokada włącznika

10. Nakrętka wrzeciona

11. Regulacja obrotów

12. Blokada wrzeciona

14. Ogranicznik końcowy rewolwerowy

15. Dokładne nastawienie

19. Ogranicznik głębokości

20. Tuleja prowadząca

21. Prowadnica równoległa

25. Tuleja prowadząca

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zaku- pu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.

Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).

Sprawdzić, czy dostawa jest kompletna.

Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w trans- porcie.

W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji. Niebezpieczeństwo! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z twor- zywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

Elektryczna frezarka górnowrzecionowa

Przykładnica równoległa

Instrukcją oryginalną

3. Użycie zgodne z przeznaczeniem

Frezarka nadaje się przede wszystkim do obróbki drewna i tworzywa sztucznego oraz do wycina- nia sęków, frezowania wpustów, wykrawania zagłębień, do kopiowego wykrawania krzywek i liter itp. Frezarki górnowrzecionowej nie wolno używać do obróbki metalu, kamienia itp. Urządzenie używać tylko zgodnie z jego przezna- czeniem. Każde użycie, odbiegające od opisan- ego w niniejszej instrukcji jest niezgodne z przez- naczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent. Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowe- go, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

Napięcie znamionowe: .................. 230 V ~ 50 Hz Pobór mocy: ............................................ 1200 W Liczba obrotów biegu jałowego: ............................11.000 - 30.000 min

Wysokość skoku: 55 mm (głębokość frezowania) Tuleja zaciskowa: ...................... Ø 8 und Ø 6 mm Max. średnica frezowania: ........................ 30 mm Klasa ochrony: .............................................. II/

Waga: .........................................................3,3 kg Niebezpieczeństwo! Hałas i wibracje Hałas i wibracje zostały zmierzone zgodnie z normą EN 60745. Poziom ciśnienia akustycznego L

............................................3 dB Nosić nauszniki ochronne. Oddziaływanie hałasu może spowodować utratę słuchu. Wartości całkowite drgań (suma wektorowa 3 kie- runków) mierzone są zgodnie z normą 60745. Uchwyty Wartość emisji drgań a

Podana wartość emisji drgań została zmierzona według znormalizowanych procedur i może się zmieniać w zależności od sposobu używania elektronarzędzia, w wyjątkowych przypadkach może wykraczać ponad podaną wartość. Podana wartość emisji drgań może zostać zasto- sowana analogicznie do innego elektronarzędzia. Podana wartość emisji drgań być może używana do wstępnego oszacowania negatywnego oddziaływania. Ograniczać powstawanie hałasu i wibracji do minimum!

U żywać wyłącznie urządzeń bez uszkodzeń.

Regularnie czyścić urządzenie.

Dopasować własny sposób pracy do urządzenia.

Nie przeciążać urządzenia.

W razie potrzeby kontrolować urządzenie.

Nie włączać urządzenia, jeśli nie będzie używane.

Nosić rękawice ochronne. Ostrożnie! Pozostałe zagrożenia Ta k że w przypadku, gdy to elektronarzędzie będzie obsługiwane zgodnie z instrukcją, zawsze zachodzi ryzyko powstawania zagrożenia. W zależności od budowy i spo- sobu wykonania tego elektronarzędzia mogą pojawić się następujące zagrożenia:

1. Uszkodzenia płuc, w przypadku nie stosowa-

nia odpowiedniej maski przeciwpyłowej.

2. Uszkodzenia słuchu, w przypadku nie stoso-

wania odpowiednich nauszników ochronnych.

3. Negatywny wpływ na zdrowie, w wyniku

drgań ramion i dłoni, w przypadku, gdy urządzenie jest używane przez dłuższy czas lub w niewłaściwy sposób i bez przeglądów. Anl_PRO_OF_1255_SPK7.indb 73Anl_PRO_OF_1255_SPK7.indb 73 27.02.14 08:4027.02.14 08:40PL

5. Przed uruchomieniem

Przed podłączeniem urządzenia należy się upewnić, że dane na tabliczce znamionowej urządzenia są zgodne z danymi zasilania. Ostrzeżenie! Przed rozpoczęciem ustawień na urządzeniu zawsze wyciągać wtyczkę z gniazdka. Przed uruchomieniem należy odpowiednio zamontować wszystkie pokrywy oraz urządzenia zabezpieczające.

5.1 Montaż króćca ssącego (rys. 2/ poz. 1)

Ostrożnie! Ze względów bezpieczeństwa wymagane jest użycie funkcji odsysania pyłu.

Podłączyć frezarkę za pomocą króćców ssących (1) do odkurzacza lub do urządzenia zasysającego kurz. W ten sposób osiągnie się optymalne odsysanie pyłu z przedmiotu. Zalety: Ochrona zarówno urządzenia, jak również własnego zdrowia. Obszar pracy po- zostaje bardziej czysty i bezpieczny.

Powstający przy pracy kurz może być nie- bezpieczny. W tym celu proszę przestrzegać wskazówek bezpieczeństwa.

U żyty odkurzacz musi być przeznaczony do obrabianego materiału. Używać specjalnego odkurzacza, w przypadku gdy pracujecie Państwo z materiałem niebezpiecznym dla zdrowia.

Króćce zasysające (1) zamontować do ślizgu frezarki (2) za pomocą obydwu śrub z łbem krytym (f).

Króciec ssący może być podłączony wężem ssącym do urządzenia ssącego (odkurza- cza).

Średnica wewnętrzna króćca ssącego wynosi 36 mm. Na króćcu zasysającym zamocować tylko pasujący wielkością wąż ssący.

5.2 Montaż pokrywy ochronnej

(rys. 3/ poz. 24) Zamontować pokrywę ochronną (24) jak przeds- tawiono na rys. 3.

5.3 Montaż prowadnicy równoległej

Walce prowadzące (a) prowadnicy równoległej (21) wsunąć do otworów (b) ślizgu frezarki (2).

Prowadnicę równoległą (21) ustawić na żądany odstęp i przymocować śrubami motyl- kowymi (3).

5.4 Montaż szpicy cyrkla (rys. 5/ poz. 13)

Za pomocą szpicy cyrkla (13) można frezować okrągłe obszary.

Przykręcić szpic cyrkla (13) zgodnie z ry- sunkiem na prowadnicy równoległej (21). Zamontować prowadnicę równoległą (21) za pomocą szpicy cyrkla (13) na frezarce. Montaż wykonać tak jak opisano w punk- cie 5.3, jednak zamontować prowadnicę równoległą (21) o 180°, tak żeby szpica cyrk- la (13) skierowana była do dołu (rys. 5).

Pomiędzy szpicem cyrkla (13) a frezami ustawić żądany promień.

Ustawić szpicę cyrkla (13) w środku obszaru, który będzie frezowany.

5.5 Montaż tulei prowadzącej

Tuleję prowadzącą (20) zamontować do ślizgu frezarki (2) za pomocą obydwu śrub z łbem krytym (f).

Tuleja prowadząca (20) jest prowadzona wzdłuż szablonu (c ) za pomocą pierścienia rozruchowego (b).

Obrabiany przedmiot (d) musi być większy o różnicę krawędzi pomiędzy „zewnętrzną krawędzią pierścienia rozruchowego” i „zewnętrzną krawędzią frezu” (e), aby otrzymać dokładną kopię.

5.6 Montaż/ demontaż narzędzi do frezowa-

nia (rys. 8-11) Ostrzeżenie! Wyciągnąć wtyczkę z gniaz- dka Ostrożnie! Po skończonej pracy z frezarką narzędzie do frezowania pozostaje dość długi czas bardzo gorące. Ostrożnie! Frezy są bardzo ostre. W cza- sie pracy z łańcuchem należy zawsze nosić rękawice ochronne.

W tej frezarce mogą być założone frezy z średnicą trzpienia 6 mm oraz 8 mm. Większość frezów dostępna jest w obu rozmi- arach.

Stosować można m.in. frezy wykonane z następujących materiałów: - HSS (wysokostopowa stal szybkotnąca) - do obróbki miękkich gatunków drewna - TCT - do obróbki twardych gatunków drew- na, płyt wiórowych i tworzyw sztucznych Wybrać odpowiednie narzędzie do frezowa- nia, zgodne z użyciem. Anl_PRO_OF_1255_SPK7.indb 74Anl_PRO_OF_1255_SPK7.indb 74 27.02.14 08:4027.02.14 08:40PL

Przy pierwszym użyciu frezów: Proszę usunąć opakowanie z tworzywa sztucznego z głowic frezowych.

Proszę przed założeniem wyczyścić nakrętki, tuleje zaciskową i chwyt frezu.

Nacisnąć blokadę wrzeciona (12) i poprzez jednoczesne obrócenie zatrzasnąć wrzecio- no.

Kluczem widełkowym (22) poluzować nakrętkę zaciskową (10).

Jednocześnie demontowany frez wyciągnąć z tulei zaciskowej (23).

Wybrać odpowiednie narzędzie do frezowa- nia, zgodne z użyciem.

Do wybranych frezów wybrać pasująca tuleje zaciskową (23).

W łożyć tuleje zaciskową (23) i nakrętkę (10) do wrzeciona frezarki.

Wprowadzić chwyt frezu w tuleję zaciskową.

Trzymać przyciśniętą blokadę wrzeciona (12).

Kluczem widełkowym (22) dokręcić nakrętkę zaciskową (10).

Frez musi być wprowadzony w odległości co najmniej 20 mm w tuleję zaciskową (23).

Przed uruchomieniem urządzenia sprawdzić narzędzia do frezowania pod kątem mocowa- nia i obiegu!

5.7 Ustawianie ograniczników końcowych

(rys. 16/ poz. 25) Ograniczniki końcowe (25) można ustawiać na wysokość według wymagania. W tym celu poluzować nakrętkę zabezpieczającą na ogra- niczniku końcowym (25) i okręcić go za pomocą śrubokręta na wymaganą wysokość ogranicznika. Ostrzeżenie! Przed użyciem frezarki usunąć wszystkie narzędzia do montażu i ustawień z obszaru pracy frezarki.

Nie używać uszkodzonych lub o niskiej jakości frezów. Używać tylko narzędzi do frezowania z średnicą trzpienia 6 mm i 8 mm. Poza tym frezy muszą być przeznac- zone każdorazowo do liczby obrotów biegu jałowego.

Zabezpieczyć obrabiany przedmiot, żeby podczas pracy nie mógł zostać wyrzucony. Używać uchwytów mocujących.

Kabel sieciowy prowadzić zawsze z tyłu!

Nigdy nie frezować nad częściami metalowy- mi, śrubami, gwoźdźmi itd.

6.1 Włącznik/ wyłącznik (rys.12/4)

W celu włączenia należy uruchomić blokadę włącznika (5) i wcisnąć włącznik/ wyłącznik (4). W celu wyłączenia zwolnić włącznik/ wyłącznik (4).

6.2 Regulacja liczby obrotów

(Rys. 13 / poz. 11) Odpowiednia liczba obrotów zależna jest od ob- rabianego materiału i średnicy frezu. Za pomocą przełącznika regulacji liczby obrotów (11) należy wybrać liczbę obrotów w zakresie od 11.000 bis

. Można wybrać z 6 rożnych pozycji przełącznika. Liczby obrotów w różnych pozyc- jach przełącznika są następujące: Pozycja przełącznika 1: ok. 11.000 min

(minimalna liczba obrotów) Pozycja przełącznika 2: ok. 16.000 min

Pozycja przełącznika 3: ok. 21 000 min

Pozycja przełącznika 4: ok. 25 000 min

Pozycja przełącznika 5: ok. 29 000 min

Pozycja przełącznika 6: ok. 30 000 min

(maksymalna liczba obrotów) Podwyższanie liczby obrotów: Regulator liczby obrotów (11) ustawić w kierunku plus. Zmniejszanie liczby obrotów: Regulator liczby obrotów (11) ustawić w kierunku minus. Anl_PRO_OF_1255_SPK7.indb 75Anl_PRO_OF_1255_SPK7.indb 75 27.02.14 08:4027.02.14 08:40PL

6.3 Ustawienie głębokości frezowania

Urządzenie ustawić na obrabianym przedmio- cie.

Poluzować śrubę motylkową (16) i uchwyt zaciskowy (9).

Powoli przesuwać urządzenie do dołu do momentu kontaktu frezu z obrabianym przed- miotem.

Przymocować uchwyt zaciskowy (9).

Dokładne nastawienie (15) ustawić na 0 zgodnie z rys. 15.

Tak ustawić ogranicznik końcowy rewolwe- rowy (14), żeby ogranicznik głębokości (19) znajdował się nad najniżej ustawionym ogra- nicznikiem końcowym (25).

Obniżyć ogranicznik głębokości (19), aż dot- knie on ogranicznik końcowy (25). Następnie dokręcić śrubę motylkową (16).

Wskaźnik (17) ustawić na punkcie zerowym skali (18).

Poluzować śrubę motylkową (16). Przesunąć do góry ogranicznik głębokości (19), aż wskaźnik (17) wskaże na skali (18) wymaganą głębokość frezowania. Ponownie dokręcić śrubę motylkową.

Przetestować ustawienie za pomocą próbne- go frezowania na odłamku.

Teraz można ustawić dokładnie głębokość frezowania. W tym celu okręcić nastawienie dokładne (15) na wymaganą miarę. Obrót nastawienia dokładnego (15) w kierunku przeciwnym do ruchu wskazówek zegara: wyższa głębokość frezowania. Obrót nastawienia dokładnego (15) w kierunku ruchu wskazówek zegara: Niższa głębokość fre- zowania. Obrót nastawienia dokładnego (15) o kreskę podziałową odpowiada zmianie głębokości fre- zowania o 0,1 mm, jeden cały obrót odpowiada 1 mm.

Aby uniknąć uszkodzenia frezarki należy upewnić się, że w obrabianym przedmiocie nie tkwią żadne obce przedmioty.

Dopiero wtedy włożyć wtyczkę do odpowied- niego gniazdka.

Trzymać urządzenie za obydwa uchwyty (7).

Ustawić frezarkę na obrabianym przedmiocie.

Ustawić głębokość frezowania zgodnie z punktem 6.3.

Ustawić liczbę obrotów zgodnie z punktem

6.2 i włączyć urządzenie (patrz punkt 6.1)

Przetestować ustawienia urządzenia na odłamku.

Pozwolić na osiągnięcie pełnej prędkości przez urządzenie. Najpierw zniżyć frez na jego wysokość roboczą i zablokować urządzenie za pomocą uchwytu zaciskowego (9). Kierunek frezowania: Frez obraca się zgodnie z ruchem wskazówek zegara. Frezowanie musi następować w kierunku przeciwnym do obrotu frezu, w celu uniknięcia wypadków (rys. 19). Przesuw: Ważne jest, aby obrabiać przedmiot z właściwym przesuwem. Zalecamy, przed obra- bianiem właściwego przedmiotu wykonać kilka frezowań próbnych na odłamkach. W ten sposób da się bardzo łatwo znaleźć najlepszą prędkość pracy. Zbyt niski przesuw: Frez może się zbyt mocno nagrzać. W przypadku obraniania łatwopalnego materiału, jak np. drew- no, obrabiany przedmiot może się zapalić. Zbyt wysoki przesuw: Frez może zostać uszkodzony. Jakość frezowa- nia: Nieobrobiony i nierówny. Poczekać aż frezy całkowicie się zatrzymają, zanim wyciągnie się obrabiany przedmiot oraz odłoży się frezarkę.

W zależności od twardości obrabianego materiału i głębokości frezowania należy przeprowadzać frezowanie w kilku stopniach.

Ustawić ograniczniki końcowe zgodnie z punktem 5.7.

w przypadku frezowania w kliku stopniach, należy obrócić ogranicznik końcowy rewol- werowy (14) według ustawienia głębokości frezowania zgodnie z punktem 6.3 tak, aby ogranicznik głębokości (19) znajdował się nad najwyższym ograniczniku końcowym (25).

Frezować w tym ustawieniu. Po zakończeniu pierwszego frezowania ogranicznik końcowy rewolwerowy (14) ustawić tak, aby ogra- nicznik głębokości (19) znajdował się nad środkowym ogranicznikiem końcowym (25). Przeprowadzić proces frezowania również w tej pozycji. Anl_PRO_OF_1255_SPK7.indb 76Anl_PRO_OF_1255_SPK7.indb 76 27.02.14 08:4027.02.14 08:40PL

Teraz ustawić najniższy organicznik końcowy (25) i doprowadzić frezowanie do końca.

6.6 Frezowanie obszarów za pomocą szpicy

cyrkla (13) W celu frezowania obszarów w środkowym punk- cie należy postępować następująco:

Szpicę cyrkla (13) zamontować zgodnie z punktem 5.4 i ustawić.

Ustawić szpicę cyrkla (13) w punk- cie środkowym frezowanego obszaru i przycisnąć.

Przeprowadzić frezowanie zgodnie z punktem

6.7 Frezowanie za pomocą prowadnicy

równoległej (21) W celu frezowania wzdłuż prostoliniowych krawędzi obrabianego materiału należy postępować następująco:

Zamontować prowadnicę równoległą (21) zgodnie z punktem 5.3.

Prowadzić prowadnicę równoległą (21) wzdłuż zewnętrznych krawędzi obrabianego przedmiotu.

wykonać frezowanie zgodnie z punktem 6.4.

6.8 Frezowanie z ręki

Frezarka górnowrzecionowa może być używana całkowicie bez sztang prowadzących. Przy frezo- waniu z ręki można wykonywać kreatywne prace frezujące.

U żywać tylko bardzo płaskiego ustawienia frezowania!

Przy obrabianiu przedmiotu uważać na kie- runek obrotu frezów (rys. 19).

6.9 Frezowanie krawędzi I form (rys. 20)

Do frezowania krawędzi (b) i form (a) mogą być używane specjalne frezy z pierścieniem rozruchowym.

Ostrożnie wprowadzić urządzenie na obrabia- ny przedmiot.

Kołek prowadzący i łożysko kulkowe (c) prowadzić z lekkim naciskiem wzdłuż obrabi- anego przedmiotu. Ostrzeżenie! W przypadku głębokiego frezowa- nia, w zależności od materiału, należy przeprowadzać proces frezowania w kilku stopniach. W trakcie wszystkich prac frezowania trzymać frezarkę górnowrzecionową obiema rękami.

7. Wymiana przewodu zasilającego

Niebezpieczeństwo! W razie uszkodzenia przewodu zasilającego, przewód musi być wymieniony przez autoryzowa- ny serwis lub osobę posiadającą podobne kwalifi - kacje, aby uniknąć niebezpieczeństwa.

8. Czyszczenie, konserwacja i

zamawianie części zamiennych Niebezpieczeństwo! Przed rozpoczęciem jakichkolwiek prac związanych z czyszczeniem wyciągnąć wtyczkę z gniazdka.

Urządzenia zabezpieczające, szczeliny powietrza i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wycierać czystą ściereczką lub przedmuchać sprężonym po- wietrzem o niskim ciśnieniu.

Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.

Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda. Wniknięcie wody do urządzenia podwyższa ryzyko porażenia prądem.

8.2 Szczotki węglowe

W razie nadmiernego iskrzenia proszę sprawdzić stan szczotek węglowych przez elektryka. Niebezpieczeństwo! Wymiany szczotek węglowych dokonywać może jedynie elektryk. Anl_PRO_OF_1255_SPK7.indb 77Anl_PRO_OF_1255_SPK7.indb 77 27.02.14 08:4027.02.14 08:40PL

We wnętrzu urządzenia nie ma części wymagających konserwacji.

8.4 Zamawianie części wymiennych:

Podczas zamawiania części zamiennych należy podać następujące dane:

Numer artykułu urządzenia

Numer identyfikacyjny urządzenia

Numer części zamiennej Aktualne ceny artykułów i informacje znajdują się na stronie: www.isc-gmbh.info

9. Utylizacja i recykling

Sprzęt umieszczony jest w opakowaniu zapobiegającym uszkodzeniom w czasie trans- portu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z rożnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Nie wyrzucać uszkodzonych urządzeń do śmietnika! W celu odpowiedniej utylizacji należy oddać urządzenie do specjalistycznego punktu zbiórki odpadów. Informacji o specjalistycznych punktach zbiórki odpadów udziela administracja komunalna.

Urządzenie i wyposażenie dodatkowe przechowywać w miejscu ciemnym, suchym i wolnym od przemarzania, zabezpieczyć przed dziećmi. Optymalna temperatura przechowywani 5 do 30˚C. Przechowywać urządzenie w oryginal- nym opakowaniu. Anl_PRO_OF_1255_SPK7.indb 78Anl_PRO_OF_1255_SPK7.indb 78 27.02.14 08:4027.02.14 08:40PL

Tylko dla krajów Unii Europejskiej Nie wyrzucać elektronarzędzi do śmieci! Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do punktu zbiórki surowców wtórnych. Alternatywa recyklingu wobec obowiązku zwrotu urządzenia: Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania, do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpa- dach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie mają części elektrycznych. Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na- wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy iSC GmbH. Zmiany techniczne zastrzeżone Anl_PRO_OF_1255_SPK7.indb 79Anl_PRO_OF_1255_SPK7.indb 79 27.02.14 08:4027.02.14 08:40PL

Informacje serwisowe Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami- ennych i zużywalnych oraz materiałów eksploatacyjnych. Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Kategoria Przykład Części zużywające się* Szczotki węglowe Materiał eksploatacyjny/części eksploatacyjne* Frezy Brakujące części

• nie zawsze wchodzą w zakres dostawy! W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed usterką)?

Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu. Anl_PRO_OF_1255_SPK7.indb 80Anl_PRO_OF_1255_SPK7.indb 80 27.02.14 08:4027.02.14 08:40PL

Certyfi kat gwarancji Szanowny kliencie, szanowna klientko! Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk- cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem lub do punktu zakupu urządzenia. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji. Poprzez udzie-

lenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady urządzenia wynikające w udowodniony sposób

z błędów w jego produkcji lub w materiale i ogranicza się do usunięcia powyższych wad bądź wymi- any urządzenia, według decyzji producenta. Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach działalnoś ci o charakterze gospodarczym, rzemieślniczym bądź profesjonal- nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe- go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia. - szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze- gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia). - uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego naturalnego zużycia.

4. Okres gwarancji wynosi 60 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne

winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na

następującej stronie: www.isc-gmbh.info. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie. W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk- cji obsługi. Anl_PRO_OF_1255_SPK7.indb 81Anl_PRO_OF_1255_SPK7.indb 81 27.02.14 08:4027.02.14 08:40CZ
