Produkta tips	Grīdas tīrītājs (slaucītājs)
Zīmols	Kärcher
Modelis	B 90 R
Darba platums	550 / 650 / 750 mm (atkarībā no R/D versijas)
Sukas diametrs	105 / 315 mm (R55/R65/R75) vai 105/365/410 mm (D55/D65/D75)
Maksimālais kustības ātrums	6 km/h
Maksimālais pieļaujamais slīpums	10 %
Teorētiskā tīrāmā platība	3300 / 3900 / 4500 m²/h (atkarībā no platuma)
Tīra / netīra ūdens tvertnes tilpums	90 l / 90 l
Atkritumu tvertnes tilpums (R galva)	5 / 6 / 7 l (atkarībā no platuma)
Maksimālais pieļaujamais svars	460 kg
Transporta svars (ar 180 Ah akumulatoru)	309 kg
Nominālais spriegums	24 V
Akumulatora kapacitāte	180 Ah (240 Ah pēc izvēles)
Vidējā patērētā jauda	2200 W
Vilces motora jauda	600 W
Sūkšanas motora jauda	750 W (R55/R65/R75) vai 550 W (D55/D65/D75)
Suku motora jauda	2 x 600 W
Akustiskā spiediena līmenis (LpA)	69 dB(A)
Kopējā vibrāciju vērtība	< 2,5 m/s²
Izmēri (G x P x A)	1450 x 720-810 x 1180 mm
Galvenās funkcijas	Mitrā tīrīšana, sūkšana, pulēšana, skrubēšana, mazgāšanas līdzekļa dozēšana
Drošības ierīces	Avārijas apturēšanas poga, sēdekļa slēdzis, nostiprināšanas bremze
Kārtējā apkope	Netīrā ūdens iztukšošana, filtru tīrīšana, akumulatora uzlāde, suku/lūpu nomaiņa
Rezerves daļas	Tikai Kärcher oriģinālie piederumi un daļas
Garantija	Atbilstoši valsts noteikumiem, caur izplatītāju vai pilnvarotu servisa centru

Bieži uzdotie jautājumi - B 90 R Kärcher

Kādus grīdas segumus es varu tīrīt ar Kärcher B 90 R ?

Šis grīdas tīrītājs ir piemērots līdzeniem, mitruma un pulēšanas neietekmētiem grīdas segumiem, piemēram, flīzēm, PVC, linolejam vai granītam. Tas ir paredzēts profesionālai lietošanai iekštelpās.

Kā iztukšot netīrā ūdens tvertni ?

Izņemiet iztukšošanas šļūteni no tās turētāja, nolaidiet to virs savācēja un atveriet dozēšanas ierīci. Pēc iztukšošanas izskalojiet tvertni ar tīru ūdeni.

Kāds ir maksimālais slīpums, ko mašīna var pārvarēt ?

Maksimālais pieļaujamais slīpums ir 10 % kustības virzienā. Nekad nepārsniedziet šo slīpumu, lai izvairītos no apgāšanās riska.

Kā nomainīt sukas ?

Paceliet tīrīšanas galvu. Rullīšu sukām noņemiet noņemšanas lūpu un gultņa vāciņu, pēc tam nomainiet rullīti. Disku sukām nospiediet maiņas pedāli un izvelciet disku sāniski.

Ko darīt, ja ekrānā tiek parādīts 'E: Avārijas poga nospiesta !?!' ?

Pagrieziet avārijas apturēšanas pogu, lai to atbloķētu, iestatiet atslēgas slēdzi uz '0', pagaidiet, kamēr ekrāns nodziest, pēc tam atkal iestatiet uz '1'.

Kādu akumulatoru izmanto B 90 R un kā to uzlādēt ?

Mašīna darbojas ar 24 V akumulatoru (180 Ah vai 240 Ah pēc izvēles). Lai to uzlādētu, nolieciet sēdekli uz priekšu, pievienojiet lādētāju kontaktligzdai un akumulatoram. Uzlādes laiks ir aptuveni 10 līdz 12 stundas.

Vai es varu izmantot mazgāšanas līdzekļus, kas nav ieteiktie ?

Izmantojiet tikai Kärcher ieteiktos mazgāšanas līdzekļus (piem., RM 746, RM 780). Nepiemērotu produktu lietošana var sabojāt ierīci un radīt drošības riskus.

Kā noregulēt suku spiedienu ?

Adv. versijām izmantojiet spiediena sviru, kas atrodas pie tīrīšanas galvas. Nolaidiet sviru, lai samazinātu spiedienu, un paceliet to, lai palielinātu.

Ko darīt, ja sūkšanas jauda samazinās ?

Pārbaudiet, vai netīrā ūdens tvertne nav pilna, notīriet plakanā kroku filtru, sūkšanas lūpas un šļūtenes. Pārliecinieties, ka sūkšanas stienis ir pareizi noregulēts.

Kur es varu atrast rezerves daļas ?

Oriģinālās rezerves daļas ir pieejamas Kärcher klientu apkalpošanas dienestā vai vietnē www.kaercher.com (izvēlne Service). Vienmēr izmantojiet oriģinālās daļas, lai garantētu drošību un veiktspēju.

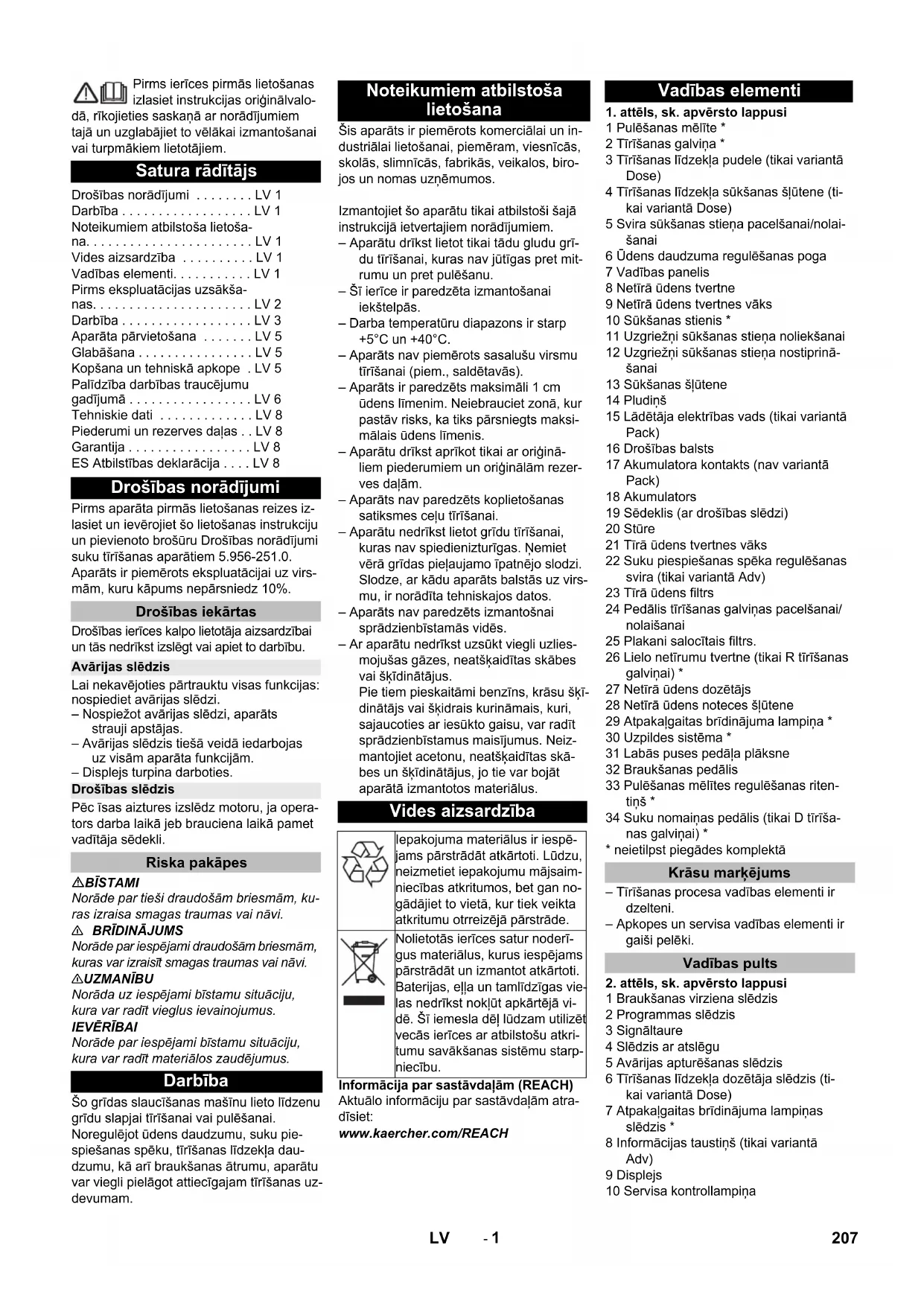

LIETOŠANAS INSTRUKCIJA B 90 R Kärcher

Drošības norādījumi ..... LV 1

Darbība....LV 1

Noteikumiem atbilstoša lietošana. LV 1

Vides aizsardzība . . . . . . . . . LV 1

Vadības elementi. . . . . . . . . LV 1

Pirms ekspluatācijas uzsākšanas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 2

Darbība LV 3

Aparāta pārvietošana ..... LV 5

Glabāšana LV 5

Kopšana un tehniskā apkope . LV 5

Palīdzība darbības traucējumu gadījumā ....LV 6

Tehniskie dati LV 8

Piederumi un rezerves daļas .. LV 8

Garantija LV 8

ES Atbilstības deklarācija .... LV 8

Drošības norādījumi

Pirms aparāta pirmās lietošanas reizes izlasiet un ievērojiet šo lietošanas instrukciju un pievienoto brošūru Drošības norādījumi suku tīrīšanas aparātiem 5.956-251.0.

Aparāts ir piemērots ekspluatācijai uz virsmām, kuru kāpums nepārsniedz 10%.

Drošības iekārtas

Drošības ierīces kalpo lietotāja aizsardzībai un tās nedrīkst izslēgt vai apiet to darbību.

Avārijas slēdzis

Lai nekavējoties pārtrauktu visas funkcijas: nospiediet avārijas slēdzi.

– Nospiežot avārijas slēdzi, aparāts strauji apstājas. – Avārijas slēdzis tiešā veidā iedarbojas uz visām aparāta funkcijām. – Displejs turpina darboties.

Drošības slēdzis

Pēc īsas aiztures izslēdz motoru, ja operators darba laikā jeb brauciena laikā pamet vadītāja sēdekli.

Riska pakāpes

⚠ BĪSTAMI

Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi.

⚠ UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Darbība

Šo grīdas slaucīšanas mašīnu lieto līdzenu grīdu slapjai tīrīšanai vai pulēšanai.

Noregulējot ūdens daudzumu, suku piespiešanas spēku, tīrīšanas līdzekļa daudzumu, kā arī braukšanas ātrumu, aparātu var viegli pielāgot attiecīgajam tīrīšanas uzdevumam.

Noteikumiem atbilstoša lietošana

Šis aparāts ir piemērots komerciālai un industriālai lietošanai, piemēram, viesnīcās, skolās, slimnīcās, fabrikās, veikalos, birojos un nomas uzņēmumos.

Izmantojiet šo aparātu tikai atbilstoši šajā instrukcijā ietvertajiem norādījumiem.

• Aparātu drīkst lietot tikai tādu gludu grīdu tīrīšanai, kuras nav jūtīgas pret mitrumu un pret pulēšanu. – Šī ierīce ir paredzēta izmantošanai iekštelpās. – Darba temperatūru diapazons ir starp +5°C un +40°C. – Aparāts nav piemērots sasalušu virsmu tīrīšanai (piem., saldētavās). – Aparāts ir paredzēts maksimāli 1 cm ūdens līmenim. Neiebrauciet zonā, kur pastāv risks, ka tiks pārsniegts maksimālais ūdens līmenis.
• Aparātu drīkst aprīkot tikai ar oriģināliem piederumiem un oriģinālām rezerves daļām. – Aparāts nav paredzēts koplietošanas satiksmes ceļu tīrīšanai. – Aparātu nedrīkst lietot grīdu tīrīšanai, kuras nav spiedienizturīgas. Ņemiet vērā grīdas pieļaujamo īpatnējo slodzi. Slodze, ar kādu aparāts balstās uz virsmu, ir norādīta tehniskajos datos. – Aparāts nav paredzēts izmantošanai sprādzienbīstamās vidēs. – Ar aparātu nedrīkst uzsūkt viegli uzliesmojošas gāzes, neatšķaidītas skābes vai šķīdinātājus.

Pie tiem pieskaitāmi benzīns, krāsu šķīdinātājs vai šķidrais kurināmais, kuri, sajaucoties ar iesūkto gaisu, var radīt sprādzienbīstamus maisījumus. Neizmantojiet acetonu, neatšķaidītas skābes un šķīdinātājus, jo tie var bojāt aparātā izmantotos materiālus.

Vides aizsardzība

Iepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Lūdzu, neizmetiet iepakojumu mājsaimniecības atkritumos, bet gan nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Baterijas, eļļa un tamlīdzīgas vielas nedrīkst nokļūt apkārtējā vidē. Šī iemesla dēļ lūdzam utilizēt vecās ierīces ar atbilstošu atkritumu savākšanas sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

1. attēls, sk. apvērsto lappusi

1 Pulēšanas mēlīte * 2 Tīrīšanas galviņa * 3 Tīrīšanas līdzekļa pudele (tikai variantā Dose) 4 Tīrīšanas līdzekļa sūkšanas šļūtene (tikai variantā Dose) 5 Svira sūkšanas stieņa pacelšanai/nolaišanai 6 Ūdens daudzuma regulēšanas poga 7 Vadības panelis 8 Netīrā ūdens tvertne 9 Netīrā ūdens tvertnes vāks 10 Sūkšanas stienis * 11 Uzgriežņi sūkšanas stieņa noliekšanai 12 Uzgriežņi sūkšanas stieņa nostiprināšanai 13 Sūkšanas šļūtene 14 Pludiņš 15 Lādētāja elektrības vads (tikai variantā Pack) 16 Drošības balsts 17 Akumulatora kontakts (nav variantā Pack) 18 Akumulators 19 Sēdeklis (ar drošības slēdzi) 20 Stūre 21 Tīrā ūdens tvertnes vāks 22 Suku piespiešanas spēka regulēšanas svira (tikai variantā Adv) 23 Tīrā ūdens filtrs 24 Pedālis tīrīšanas galviņas pacelšanai/nolaišanai 25 Plakani salocītais filtrs 26 Lielo netīrumu tvertne (tikai R tīrīšanas galviņai) * 27 Netīrā ūdens dozētājs 28 Netīrā ūdens noteces šļūtene 29 Atpakaļgaitas brīdinājuma lampiņa * 30 Uzpildes sistēma * 31 Labās puses pedāļa plāksne 32 Braukšanas pedālis 33 Pulēšanas mēlītes regulēšanas ritenītis * 34 Suku nomaiņas pedālis (tikai D tīrīšanas galviņai) * * neietilpst piegādes komplektā

Krāsu marķējums

• Tīrīšanas procesa vadības elementi ir dzelteni.
• Apkopes un servisa vadības elementi ir gaiši pelēki.

Vadības pults

2. attēls, sk. apvērsto lappusi

1 Braukšanas virziena slēdzis 2 Programmas slēdzis 3 Signāltaure 4 Slēdzis ar atslēgu 5 Avārijas apturēšanas slēdzis 6 Tīrīšanas līdzekļa dozētāja slēdzis (tikai variantā Dose) 7 Atpakaļgaitas brīdinājuma lampiņas slēdzis * 8 Informācijas taustiņš (tikai variantā Adv) 9 Displejs 10 Servisa kontrollampiņa

11 Kontrollampiņa "Aktīva automātiskā stāvbremze" 12 Akumulatora kontrollampiņa 13 Traucējumu kontrollampiņa 14 Kontrollampiņa "Pilna netīrā ūdens tvertne" 15 Sukas pārslodzes kontrollampiņa

Pirms ekspluatācijas uzsākšanas

Akumulatori

Ievērojiet norādījumus uz akumulatora, lietošanas pamācībā un automašīnas ekspluatācijas instrukcijā

Valkāt aizsargbrilles

Nepielaist bērnus pie skābes un akumulatoriem

Sprādzienbīstamība

Uguns, dzirksteles, atklātā gaisma un smēķēšana ir aizliegti

Ķīmisko apdegumu bīstamība

Pirmā palīdzība

Brīdinājuma piezīme

Utilizācija

Nemest akumulatoru atkritumu kastē

⚠ BĪSTAMI

Sprādzienbīstamība!

Nelikt uz akumulatora instrumentus vai līdzīgus priekšmetus. Īssavienojuma un sprādziena bīstamība.

Savainojumu gūšanas risks. Nekad neļaujiet brūcēm nonākt saskarē ar svinu. Pēc darba ar baterijām vienmēr notīriet rokas.

Bateriju ievietošana un pieslēgšana

Nokomplektētajam "Pack" variantam akumulators jau ir iemontēts.

→ Sēdekli sagāziet uz priekšu. 3. attēls, sk. apvērsto lappusi → ievietojiet akumulatoru.

Norādījums:

Abi ieteiktie akumulatoru veidi iekārtā tiek novietoti dažādā izkārtojumā.

Izvietojums A (3A attēls) 180 Ah

Izvietojums B (3B attēls) 240 Ah

IEVĒRĪBAI

Bojājuma risks. Ievērojiet pareizu polaritāti.

→ Ieeļļojiet akumulatora polus ar polu ziedi. → Savienojiet polus ar komplektā iekļauto savienošanas kabeli. → Savienojiet klāt pievienoto pieslēguma kabeli ar vēl brīvajiem bateriju poliem (+) un (-).

→ Pievienojiet akumulatora kontaktu. → Paceliet drošības balstu un sagāziet sēdekli uz leju.

IEVĒRĪBAI

Pilnīgas izlādēšanās gadījumā pastāv bojājumu risks. Pirms aparāta lietošanas uzsākšanas uzlādējiet baterijas.

Bateriju uzlāde

Norādījums:

Aparātam ir pilnīgas izlādēšanās aizsardzība, tas nozīmē, ka sasniedzot vēl pieļaujamo minimālo kapacitātes daudzumu, aparāts var vēl tikai braukt un, iespējams, var ieslēgt pieejamo apgaismojumu. Šādā gadījumā vadības pulti deg sarkana akumulatora kontrollampiņa.

→ Nogādājiet aparātu tieši uz uzlādes staciju, turklāt izvairieties no braukšanas kāpumos.

Norādījums:

Pielietojot citus akumulatorus (piemēram, citu ražotāju), Kärcher klientu servisam no jauna jāiestata pilnīgas izlādēšanās aizsardzība atbilstoši akumulatoram.

⚠ BĪSTAMI

Elektriskās strāvas trieciena risks. Ņemiet vērā uz elektrotīklu un drošinātājiem attiecināmos nosacījumus - skatiet "Lādētājs". Izmantojiet lādētāju tikai sausās, pietiekami vēdinātās telpās!

Norādījums:

Uzlādes laiks vidēji sasniedz apm. 10-12 stundas.

Ieteicamajiem lādētājiem (der attiecīgi izmantotajiem akumulatoriem) ir elektroniska vadība, un tie pabeidz uzlādi patstāvīgi.

⚠ BĪSTAMI

Sprādzienbīstamība. Mitru akumulatoru lādēšanu var veikt, ja ir uz augšu atgāzts sēdeklis.

"Pack" variants

→ Sagāziet sēdekli uz augšu. → Iznemiet elektrības vadu no turētāja un ievietojiet kontaktligzdā. Displejā tiek parādīts akumulatora uzlādes līmenis.

Norādījums:

Uzlādes laikā visas tīrīšanas un pārvietošanās funkcijas ir blokētas. Funkcijas ir blokētas līdz brīdim, kad ir pagājis minimālais 90 minūšu uzlādes laiks un ir atkārtoti atvienots tīkla spraudnis.

→ Pēc uzlādes procesa atvienojiet elektrības vadu un ievietojiet aparāta turētājā.

Variants bez iebūvēta lādētāja

→ Sagāziet sēdekli uz augšu. → Atvienojiet baterijas kontaktu un savienojiet ar lādēšanās vadu. → Savienojiet uzlādēšanas ierīci ar barošanas tīklu un ieslēdziet. → Pēc uzlādes procesa izslēdziet lādētāju un atvienojiet no tīkla. → Atvienojiet baterijas kabeli no lādētāja kabeļa un savienojiet ar aparātu.

Baterijas, kurām nav nepieciešama īpaša apkope (mitrās baterijas)

→ Vienu stundu pirms uzlādes procesa beigām pievienojiet destilētu ūdeni, ievērojiet bateriju skābes stāvokli. Baterijas ir atbilstoši marķētas. Uzlādes beigās visiem elementiem jāvada strāva.

⚠ BRĪDINĀJUMS

Ķīmisko apdegumu bīstamība!

• Ja akumulators ir izlādējies, uzpildot ūdeni, var izplūst skābe.
• Rīkojoties ar akumulatora skābi, izmantojiet aizsargbrilles un ievērojiet noteikumus, lai negūtu savainojumus un nesabojātu apģērbu.
• Iespējami radušās skābes šļakatas uz ādas vai apģērba nekavējoties noskalojiet ar lielu daudzumu ūdens.

IEVĒRĪBAI

Bojājumu risks!

• Bateriju piepildīšanai izmantojiet tikai destilētu vai atsāļotu ūdeni (EN 50272-T3).
• Nelietojiet citus piemaisījumus (tā dēvētos uzlabošanas līdzekļus), jo pretējā gadījumā zūd garantija.

Ieteicamās baterijas, uzlādēšanas ierīces

	Pasūtījuma Nr.
Akumulatoru komplekts, 180 Ah, nav jä-veic apkope(4 akumulatori)	6 654-124.0
Akumulatoru komplekts, 240 Ah, nav jä-veic apkope(4 akumulatori)	6 654-119.0
Lādētājs akumulato-riem, kuriem nav nepie-ciešama apkope	6 654-125.0

Maksimālie akumulatora gabarīti

Izvietojums A	B
Garums 244 mm 312 mm
Platums 190 mm 182 mm
Augustums 275 mm 365mm

Bateriju demontāža

→ Atslēgas slēdzi pagrieziet pozīcijā "0" un izņemiet atslēgu. → Sēdekli sagāziet uz priekšu. → Atvienojiet baterijas kontaktspraudni. → Atvienojiet kabeli no baterijas negatīvā pola. → Atvienojiet atlikušos kabelus no baterijām. → Izņemiet baterijas. → Izlietotās baterijas utilizējiet saskaņā ar spēkā esošajiem noteikumiem.

Izkraušana

Norādījums:

Lai nekavējoties pārtrauktu visu funkciju izpildi, nospiediet avārijas slēdzi un pagrieziet atslēgas slēdzi pozīcijā "0".

→ Paletes četri dēļi ir piestiprināti ar skrūvēm. Noskrūvējiet šos dēļus.

4. attēls, sk. apvērsto lappusi

→ Novietojiet dēlīšus uz paletes malas. Novietojiet dēlīšus pirms aparāta riteņiem. Piestipriniet dēlīšus ar skrūvēm.

→ Atbalstīšanai izmantojiet iepakojumā esošās brusas un pabīdiet tās zem rampas.

→ Noņemiet no riteņiem koka līstes.

5. attēls, sk. apvērsto lappusi

→ Pavelciet bremžu sviru un, kad svira ir pavilkta, nobīdiet aparātu lejā no rampas.

vai

→ Ar pagriešanu atbloķēt avārijas apturēšanas slēdzi.

→ Atslēgas slēdzi pārslēdziet pozīcijā „1“.

→ Izmantojiet braukšanas virziena slēdzi un lēnām nobrauciet aparātu lejā no rampas.

→ Atslēgas slēdzi pārslēdziet atkal pozīcijā „0“.

Tīrīšanas galviņas montāža

Tīrīšanas galviņas montāža ir aprakstīta nodalā "Apkopes darbi".

Norādījums:

Dažiem modeļiem tīrīšanas galviņa jau ir iemontēta.

Suku piestiprināšana

Suku montāža ir aprakstīta nodalā "Apkopes darbi".

Sūkšanas stieņa montāža

6. attēls, sk. apvērsto lappusi

→ Sūkšanas stieni iestipriniet sūkšanas stieņa piekarē tā, lai veidmetāla loksne atrastos pāri piekarei.

→ Pievelciet spārnuzgriežņus.

→ Uzspraudiet sūkšanas šļūteni.

Darbība

⚠ BĪSTAMI

Savainojumu risks. Neizmantojiet iekārtu bez aizsargjumta vietās, kur apkalpojošo personu var savainot krītoši priekšmeti.

Norādījums:

Lai nekavējoties pārtrauktu visas funkcijas, nospiediet avārijas slēdzi.

Pārbaudiet stāvbremzi

⚠ BĪSTAMI

Negadījumu risks. Pirms katras ekspluatācijas uz līdzenas virsmas jāpārbauda stāvbremzes darbība.

→ Ieņemiet vietu sēdeklī.

→ Ar pagriešanu atbloķējiet avārijas apturēšanas slēdzi.

→ Iestatiet atslēgslēdzi uz “1”.

→ Atlasiet braukšanas virzienu.

→ Nedaudz nospiediet braukšanas pedāli.

→ Bremzēm ir dzirdami jāatbloķējas (vadības pultī izdziest stāvbremzes kontrollampiņa). Aparātam pa līdzenu virsmu ir mazliet jāripo. Kad atlaiž pedāli, bremzes dzirdami aktivizējas. Aparātam ir jāapstājas un, ja nenotiek iepriekš aprakstītais, ir jāizsauc klientu dienests.

Braukšana

⚠ BĪSTAMI

Negadījumu risks. Ja aparātam nedarbojas bremzes, rīkojieties sekojoši:

→ Ja aparāts, atlaižot braukšanas pedāli, neapstājas uz rampas slīpumā virs 2%, avārijas slēdzi drošības apsvērumu dēļ drīkst nospiest tikai tad, ja iepriekš, uzsākot ekspluatāciju, ir pārbaudītas stāvbremzes pareizas mehāniskās funkcijas. → Apstājoties aparātam (uz līdzenas virsmas), aparāts ir jāizslēdz un ir jāizsauc klientu dienests! → Papildus jāievēro bremžu apkopes norādījumi.

Aparāta apgāšanās risks pārāk slīpu virsmu gadījumā.

→ Brauciet tikai kāpumos, kuru slīpums nepārsniedz 10%.

Aparāta apgāšanās risks, veicot straujus pagriezienus.

Uz slapjas grīdas pastāv slīdēšanas risks.

→ Pagriezienos brauciet lēni.

Nestabilas pamatnes gadījumā pastāv aparāta apgāšanās risks.

→ Aparātu kustiniet tikai uz nostiprinātas pamatnes.

Aparāta apgāšanās risks pārāk liela sānu slīpuma gadījumā.

→ Perpendikulāri kustības virzienam brauciet tikai kāpumos, kuru slīpums nepārsniedz 10%.

Braukšana

→ Ar pagriešanu atbloķējiet avārijas apturēšanas slēdzi. → Iesēdieties sēdeklī un atslēgas slēdzi pārslēdziet pozīcijā „1“. → Ar braukšanas virziena slēdzi iestatiet braukšanas virzienu. → Nosakiet braukšanas ātrumu, izmantojot braukšanas pedāli. → Aparāta kustības apturēšana: atlaidiet braukšanas pedāli.

Norāde:

Arī braukšanas laikā iespējams mainīt braukšanas virzienu. Tādējādi, vairākas reizes braucot uz priekšu un atpakaļ, iespējams pulēt arī ļoti nespodras vietas.

Displejs

leslēdzot aparātu, viens pēc otra displejā parādās šādi paziņojumi:

- "< SELFTEST >": Vadības sistēma veic pašpārbaudi.

- „Water E----F“ (variants Adv): Ūdens līmenis tīrā ūdens tvertnē (6 sekundes). „Ophrs xxxxxhxxm+“ (variants Classic): darba stundas (6 sekundes).

- „Battery: E----F“: Akumulatora uzlādes līmenis.

Pārslodze

Pārslodzes gadījumā motors pēc noteikta laika izslēdzas. Displejā parādās traucējuma paziņojums. Pārkarstot vadības sistēmai, tiek atslēgts attiecīgais agregāts.

→ Ļaujiet aparātam atdzist vismaz 15 minūtes. → Pagrieziet atslēgas slēdzi uz "0", mazliet pagaidiet un pēc tam pagrieziet atkal uz "1".

Izejvielu iepildīšana

Mazgāšanas līdzekļi

IEVĒRĪBAI

Bojājuma risks. Izmantojiet tikai ieteiktos tīrīšanas līdzekļus. Izmantojot citus tīrīšanas līdzekļus, lietotājs uzņemas atbildību par paaugstinātu risku attiecībā uz ekspluatācijas drošību un nelaimes gadījumu briesmām. Izmantojiet tikai tos tīrīšanas līdzekļus, kuri nesatur šķīdinātājus, sālsskābi un fluorūdeņraža skābi.

⚠UZMANĪBU

Ievērojiet uz tīrīšanas līdzekļiem dotos drošības norādījumus.

Norādījums:

Neizmantojiet stipri putojošus tīrīšanas līdzekļus.

Ieteicamais tīrīšanas līdzeklis:

Lietošana Mazgāša-	nas līdzekļi
Visu ūdensizturīgo grīdu tīrī-šana to uzturēšanai	RM 746RM 780
Spīdošu virsmu (piem., gra-nīts) tīrīšana to uzturēšanai	RM 755 es
Rūpnieciskās ražošanas grīdu tīrīšana to uzturēšanai un vispārīgā tīrīšana	RM 69 ASF
Smalkakmens flīžu tīrīšana to uzturēšanai un vispārīga tīrīšana	RM 753
Flīžu tīrīšana to uzturēšanai sanitārajā zonā	RM 751
Tīrīšana un dezinficēšana sanitārajā zonā	RM 732
Visu sārmizturīgo grīdu (piem., PVC) slāņa noņem-šana	RM 752
Linoleja grīdu slāņa noņem-šana	RM 754

saldūdens

→ Atveriet tīrā ūdens tvertnes vāku. → Ielejiet tīru ūdeni (maksimāli 60 °C), nepārsniedzot 15 mm atzīmi zem tvertnes augšējās malas. → Ielejiet mazgāšanas līdzekli.

Norādījums:

Ja tīrīšanas līdzekļa tvertnē vispirms ielej tīrīšanas līdzekli un pēc tam ūdeni, pastiprināti var veidoties putas.

→ Aizveriet tīrā ūdens tvertnes vāku.

Norādījums:

Pirms pirmās lietošanas reizes pilnībā piepildiet tīrā ūdens tvertni, lai atgaisotu ūdens cauruļvadu sistēmu.

Uzpildes sistēma (opcija)

→ Pievienojiet ūdens šļūteni uzpildes sistēmas pieslēgumcaurulei. → Attaisiet ūdens padeves krānu. Kad sasniegts maksimālais uzpildes līmenis, iebūvētais pludiņa vārsts aptur ūdens padevi. → Aizslēdziet ūdens padevi. → Noņemiet ūdens šļūteni.

Dozētājs (tikai variantā Dose)

Pa ceļam uz tīrīšanas galviņu cauri dozētājam tīram ūdenim tiek pievienots tīrīšanas līdzeklis.

→ Ievietojiet aparātā pudeli ar tīrīšanas līdzekli. → Noskrūvējiet pudeles vāciņu. → Ievietojiet dozētāja sūkšanas šļūteni pudelē.

Norādījums:

Ar dozētāju var pievienot maksimāli 3% tīrīšanas līdzekļa. Ja nepieciešama lielāka deva, tīrīšanas līdzeklis jāpievieno tīrā ūdens tvertnē.

IEVĒRĪBAI

Sakalstot tīrīšanas līdzeklim, ja to pievieno tīrā ūdens tvertnē (variantam Dose), pastāv aizsērēšanas risks. Sakaltuša tīrīšanas līdzekļa dēļ var saķipt dozētāja caurplūdes mērītājs un var tikt traucēta dozētāja darbība. Pēc darba izskalojiet tīrā ūdens tvertni un aparātu ar tīru ūdeni. Lai veiktu skalošanu, ar programmas izvēles slēdzi iestatiet tīrīšanas programmu ar ūdens padevi. Ūdens daudzumu iestatiet uz maksimālo vērtību, tīrīšanas līdzekļa dozēšanu iestatiet uz 0%.

Norādījums:

Aparātam displejā ir tīrā ūdens līmeņa indikācija. Ja tīrā ūdens tvertne ir tukša, tīrīšanas līdzekļa dozēšana tiek apturēta. Tīrīšanas galviņa turpina darboties bez šķidruma padeves.

Tīrīšanas programmas

7. attēls, sk. apvērsto lappusi

1 Braukšana

Aizbraukšana uz darba vietu.

2 Grīdas sūkšana

Grīdas mitrā tīrīšana un netīrā ūdens uzsūkšana.

3 Mitrā beršana

Grīdas mitrā tīrīšana, ļaujot iedarboties tīrīšanas līdzekļiem.

4 Sūkšana

Netīrumu šķidruma uzsūkšana.

5 Pulēšana

Grīdas un šķidruma klājuma pulēšana.

6 Tīrīšana-sūkšana bez ūdens padeves (pulēšana-sūkšana)

Grīdas pulēšana bez šķidruma padeves un pulēšanas putekļu uzsūkšana.

Norādījums:

Lai veiktu atlasīto programmu, tad, atkarībā no programmas, ar attiecīgajiem vadības elementiem jānolaiž sūkšanas stienis un tīrīšanas galva.

Informācijas taustiņš (variantam Adv)

Ar informācijas taustiņu tiek izvēlēti izvēlnes punkti un veikti iestatījumi.

– Pagriežot pa labi/pa kreisi, notiek izvēlnes pārlapošana uz priekšu/atpakaļ. – Nospiežot taustiņu, tiek apstiprināts izvēlētais iestatījums.

Iestatījumi (variantam Adv)

Lietotāja izvēlnē veic dažādu tīrīšanas programmu iestatījumus. Atkarībā no tīrīšanas programmas ir iestatāmi dažādi parametri. Iestatīšanu veic ar informācijas taustiņu.

Lietotāja izvēlne

→ Ar pagriešanu atbloķēt avārijas apturēšanas slēdzi. → Iesēdieties sēdeklī un atslēgas slēdzi pārslēdziet pozīcijā „1“. Displejs parāda akumulatora uzlādes līmeni un tīrā ūdens līmeni tvertnē. → Izvēlieties tīrīšanas programmu. → Atveriet lietotāja izvēlni, pagriežot informācijas taustiņu. → Izvēlieties vajadzīgo parametru, griežot informācijas taustiņu. → Nospiediet informācijas taustiņu - iestatītā vērtība mirgo. → Iestatiet parametru no jauna, pagriežot informācijas taustiņu. → Apstipriniet izmainīto iestatījumu, nospiežot informācijas taustiņu, vai pagaidiet, līdz iestatītā vērtība tiks pārņemta automātiski.

Norādījums:

Ja izvēlēto parametru nemaina 10 sekundes, displejs pārslēdzas atpakaļ uz akumulatora uzlādes līmeņa un tīrā ūdens līmeņa indikāciju.

Līdzīgi tīrīšanas parametri ir iestatāmi individuāli katrā tīrīšanas programmā.

Visi iestatījumi tiek saglabāti arī pēc iekārtas izslēgšanas.

Iestatāmie parametri

lestatāmie parametri	min:inter-vāls:max	Piezīme
Cleanspeed (mak-simālais tīrīšanasātrums)	1 : 1 : 6 1	= 1 km/h,6 = 6 km/h
FACT (suku apgrie-zienu skaits)	-	P oWhisperFine
Vakuums (sūkšanas jauda)	-	LowHigh
Tikai variantam Dose
Kīmija/viela (tīrīšanas līdzekļa dozē-šana)	0,5 % :0,5 % :3 %	-

Informācijas izvēlne

→ Grieziet informācijas taustiņu, līdz displejā parādās "Informationmenu". → Atveriet informācijas izvēlni, nospiežot informācijas taustiņu.

Pagriežot informācijas taustiņu, iespējams aplūkot šādu informāciju:

Displeja indikācija Nozīme
Ophrs xxxxxhxxm+	Darba stundu skaitītājsJa darbojas skaitītājs, tiek parādīts "+".
Water E----F Ūdens	īmenis tīrāūdens tvertnē"C" mirgo, ja darbojas dozētājsūknis (ti-kai variantā Dose)
Speed: xkm/h Šābrīža ātrums
Alfred/Kärcher Ražotājs
B90R Dxx Aparāta nosaukums
Prog.Vers. x.x Programmas versija
Exit Inform.menu No	informācijas iz-vēlnes var iziet, no-spiežot informācijas taustiņu.

Ūdens daudzuma iestatīšana

→ Ar regulēšanas pogu iestatiet ūdens daudzumu atbilstoši grīdas klājuma veidam un netīrības pakāpei.

Tīrīšanas galviņas nolaišana/pacelšana

Nolaišana

→ Lai paceltu/nolaistu tīrīšanas galviņu, nospiediet pedāļa aizmugurējo daļu uz leju, atbloķējiet un ļaujiet tam pacelties uz augšu.

Kad ir nolaista tīrīšanas galviņa, sāk darboties suku piedziņa.

Pacelšana

→ Lai paceltu/nolaistu tīrīšanas galviņu, nospiediet pedāļa priekšējo daļu uz leju un nofiksējiet.

Sūkšanas stieņa nolaišana/pacelšana

Nolaišana

→ Lai paceltu/nolaistu sūkšanas stieni, pavelciet sviru uz augšu, paspiediet uz ārpusi un ļaujiet tai nolaisties uz leju. Kad svira ir lejā, sākas sūkšana.

Pacelšana

→ Lai paceltu/nolaistu sūkšanas stieni, pavelciet sviru uz augšu un nofiksējiet.

Sūkšanas stieņa iestatīšana

Ieslīps stāvoklis

Nosūkšanas rezultātu uzlabošanai uz flīžu virsmām sūkšanas stieni var pagriezt līdz pat 5° ieslīpā stāvoklī.

8. attēls, sk. apvērsto lappusi

→ Atskrūvējiet spārnuzgriežņus. → Pagrieziet sūkšanas stieni. → Pievelciet spārnuzgriežņus.

Slīpums

Ja nav pietiekams nosūkšanas rezultāts, var mainīt taisnā sūkšanas stieņa slīpumu.

1. attēls, sk. apvērsto lappusi

→ Atskrūvējiet spārnuzgriežņus. → Nolieciet sūkšanas stieni slīpi. → Pievelciet spārnuzgriežņus.

Suku piespiešanas spēka regulēšana (tikai variantā Adv)

1. attēls, sk. apvērsto lappusi

→ Suku piespiešanas spēka regulēšanas sviru atbloķējiet virzienā pa kreisi, pārbīdiet un nofiksējiet atkal virzienā pa labi. – Svira uz leju: piespiešanas spēka samazināšana. – Svira uz augšu: piespiešanas spēka palielināšana.

Pulēšanas mēlīšu regulēšana (tikai variantā Adv)

Pagriežot regulēšanas ritentiņu, noregulējiet pulēšanas mēlītes tā, lai tās skartu grīdu. Pēc tam pagrieziet regulēšanas ritentiņu vēl par vienu pagriezienu uz leju.

Netīrā ūdens tvertnes iztukšošana

Norādījums:

Pārpildīta netīrā ūdens tvertne. Ja tā ir pilna, izslēdzas sūkšanas turbīna un mirgo kontrollampiņa "Pilna netīrā ūdens tvertne". Uz minūti tiek bloķētas visas tīrīšanas programmas ar sūkšanu. Iztukšojiet netīrā ūdens tvertni.

⚠ UZMANĪBU

Ievērojiet notekūdeņu attīrīšanas vietējos noteikumus.

Paņemiet netīrā ūdens noteces šļūteni un ievietojiet to piemērotā savākšanas traukā (skatīt 11. attēlu apvērstajā lappusē). Izlejiet ūdeni, atverot dozētāju pie noteces šļūtenes. Pēc tam ar tīru ūdeni izskalojiet netīrā ūdens tvertni.

Tīrā ūdens tvertnes iztukšošana

Noskrūvējiet tīrā ūdens filtra glāzi un ļaujiet tīrā ūdens tvertnei iztecēt tukšai. Pēc tam uzskrūvējiet filtra glāzi atpakaļ.

Lielo netīrumu tvertnes iztukšošana (tikai R tīrīšanas galviņai) *

Pārbaudiet lielo netīrumu tvertni. Izņemiet un iztīriet to pēc vajadzības vai pēc darba beigām.

Ekspluatācijas pārtraukšana

Pagrieziet atslēgas slēdzi pozīcijā "0" un izņemiet atslēgu. Ar ķīļiem nodrošiniet aparātu pret aizripošanu.

Aparāta pārvietošana

Savainošanās risks! Aparātu iekraut un izkraut drīkst tikai kāpumos, kuru slīpums nepārsniedz 10%. Brauciet lēnām.

⚠ UZMANĪBU

Savainošanās un bojājumu risks! Transportējot ņemiet vērā aparāta svaru.

→ Transportējot automašīnā, saskaņā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos.

Ja uzmontēta D tīrīšanas galviņa

→ Izņemiet diskveida sukas no suku galviņas.

Glabāšana

⚠ UZMANĪBU

Savainošanās un bojājumu risks! Uzglabājot ņemiet vērā aparāta svaru.

→ Šo aparātu drīkst uzglabāt tikai iekštelpās. → Lai negatīvi neietekmētu stabilitāti, glabāšanas vietu izvēlieties, ņemot vērā aparāta pieļaujamo kopējo masu.

Kopšana un tehniskā apkope

Bīstami

Savainojumu gūšanas risks. Pirms visiem darbiem ar aparātu pagrieziet atslēgas slēdzi pozīcijā „0“ un izņemiet atslēgu. Nospiediet avārijas slēdzi.

Novietojiet aparātu uz stabilas, līdzenas virsmas un atvienojiet baterijas kontaktspraudni.

⚠️ BRĪDINĀJUMS

Pēc izslēgšanas sūkšanas turbīna turpina darboties. Apkopes darbus veiciet tikai tad, kad ir apstājusies sūkšanas turbīna.

→ Nolejiet un likvidējiet netīro ūdeni un atlikušo tīro ūdeni.

Apkopes grafiks

Pēc darba

IEVĒRĪBAI

Bojājuma risks. Aparātu neapsmidziniet ar ūdeni un neizmantojiet agresīvus tīrīšanas līdzekļus.

→ Izlejiet netīro ūdeni. → Pārbaudiet plakani salocīto filtru, vajadzības gadījumā iztīriet. → Tikai R tīrīšanas galviņai: izņemiet un iztukšojiet lielo netīrumu tvertni. → No ārpuses aparātu notīriet ar mitru lupatiņu, kas piesūcināta ar maigi sārmainu ūdeni. → Notīriet sūkšanas mēlītes un pulēšanas mēlītes, pārbaudiet to nodilumu un vajadzības gadījumā nomainiet tās. → Pārbaudiet suku nolietojumu, nepieciešamības gadījumā nomainiet. → Akumulatora uzlāde:

Ja uzlādes stāvoklis ir zem 50%, akumulatora uzlādi veikt pilnībā un bez pārtraukuma.

Ja uzlādes stāvoklis ir virs 50%, akumulatora uzlādi veikt tikai tad, ja nākamajā lietošanas reizē tiek patērēts pilns darbības laiks.

Ik nedēļu

→ Regulāri lietojot, akumulatoru nepieciešams vismaz vienreiz nedēļā uzlādēt pilnībā un bez pārtraukuma.

Reizi mēnesī

→ Pārbaudiet, vai uz bateriju poliem nav notikusi oksidēšanās reakcija, nepieciešamības gadījumā notīriet un ieziediet ar polu ziedi. Pievērsiet uzmanību savienojuma kabeļu fiksācijai. → Notīriet blīves starp netīrā ūdens tvertni un vāku un pārbaudiet to hermētiskumu, vajadzības gadījumā nomainiet tās. → Ja ierīcē ir baterijas, kurām jāveic apkope, pārbaudiet elementu elektrolīta blīvumu. → Iztīriet suku tuneli (tikai R tīrīšanas galviņai).

1. attēls, sk. apvērsto lappusi

→ Izņemiet no tīrīšanas galviņas ūdens sadales līsti un iztīriet ūdens kanālu (tikai R tīrīšanas galviņai). → Ja ierīci ilgāku laiku neizmanto, novietojiet to uzglabāšanai tikai ar pilnībā uzlādētu akumulatoru. Vismaz reizi mēnesī pilnībā uzlādējiet akumulatoru.

Ik gadu

→ Nomainiet dozētājsūkņa šļūteni (tikai variantam Dose). → Ļaujiet klientu apkalpošanas dienestam veikt priekšrakstos noteikto pārbaudi.

Apkopes darbi

Apkopes līgums

Lai veicinātu aparāta drošu darbu, var noslēgt tehniskās apkopes līgumus ar pilnvarotu pārdošanas/servisa nodaļas darbinieku.

Sūkšanas mēlīšu nomaiņa

→ Noņemiet sūkšanas stieni. → Izskrūvējiet rokturus.

1. attēls, skat. vāka lapu

→ Izņemiet plastmasas detaļas. → Izņemiet sūkšanas mēlītes. → Iebīdiet jaunas sūkšanas mēlītes. → Iebīdiet plastmasas detaļas. → Ieskrūvējiet rokturus un pievelciet.

D tīrīšanas galviņas montāža

→ Nospiediet pedāli tīrīšanas galviņas pacelšanai/nolaišanai uz leju. → Pabīdiet tīrīšanas galviņu zem aparāta tā, lai šļūtene būtu vērsta uz aizmuguri. Pabīdiet tīrīšanas galviņu zem aparāta tikai līdz pusei.

1. attēls, skat. vāka lapu

→ Noņemiet tīrīšanas galviņas vāciņu. 15. attēls, skat. vāka lapu

→ Savienojiet tīrīšanas galviņas strāvas apgādes kabeli ar aparātu (jāatbilst krāsām).

→ Uzlieciet vāciņu un nofiksējiet. → Pabīdiet tīrīšanas galviņu pa vidu zem aparāta.

1. attēls, skat. vāka lapu

→ Savienojiet tīrīšanas galviņas šļūtenes uzmavu ar aparāta šļūteni.

17. attēls, skat. vāka lapu

→ Ievietojiet mēlīti tīrīšanas galviņas vidū starp svirā esošo dakšu. → Noregulējiet pacelšanas/nolaišanas pedāļa sviru tā, lai urbumi svirā atbilstu urbumiem tīrīšanas galviņā. → Ievietojiet urbumos tapas un nolaidiet uz leju drošības plāksni.

18. attēls, skat. vāka lapu

→ Iebīdiet cilindrisko tapu vilcējstieņa urbumā. → Iebīdiet vilcējstieni ar tapu tīrīšanas galviņas vadotnē līdz galam uz leju un nofiksējiet. → Atkārtojiet tās pašas darbības ar vilcējstieni pretējā pusē.

Tīrīšanas galviņas montāža

→ Nospiediet pedāli tīrīšanas galviņas pacelšanai/nolaišanai uz leju. → Pabīdiet tīrīšanas galviņu zem aparāta tā, lai šļūtene būtu vērsta uz aizmuguri. Pabīdiet tīrīšanas galviņu zem aparāta tikai līdz pusei.

19. attēls, skat. vāka lapu

→ Izvelciet vāku

20. attēls, skat. vāka lapu

→ Savienojiet tīrīšanas galviņas strāvas apgādes kabeli ar aparātu (jāatbilst krāsām). → Iebīdiet vāku. → Pabīdiet tīrīšanas galviņu pa vidu zem aparāta.

16. attēls, skat. vāka lapu

→ Savienojiet tīrīšanas galviņas šļūtenes uzmavu ar aparāta šļūteni.

21. attēls, skat. vāka lapu

Ievietojiet mēlīti tīrīšanas galviņas vidū starp svirā esošo dakšu. Noregulējiet pacelšanas/nolaišanas pedāļa sviru tā, lai urbumi svirā atbilstu urbumiem tīrīšanas galviņā. Ievietojiet urbumos tapas un nolaidiet uz leju drošības plāksni.

22. attēls, skat. vāka lapu

Iebīdiet cilindrisko tapu vilcējstieņa urbumā. Iebīdiet vilcējstieni tīrīšanas galviņas vadotnē līdz galam uz leju. Ievietojiet vadotnē drošības plāksni un nofiksējiet. Atkārtojiet tās pašas darbības ar vilcējstieni pretējā pusē.

Tīrīšanas galviņas demontāža

23. attēls, skat. vāka lapu

Iespiediet uz iekšu drošības plāksni un pavirziet vilcējstieni uz augšu.

Tālākā demontāža notiek kā montāža, tikai apgrieztā secībā.

Tīrīšanas galviņas demontāža

Demontāža notiek kā montāža, tikai apgrieztā secībā.

Suku veltnišu nomaiņa

24. attēls, skat. vāka lapu

Paceliet tīrīšanas galviņu. Atbrīvojiet pulēšanas mēlītes fiksāciju. Atbīdiet pulēšanas mēlīti.

25. attēls, skat. vāka lapu

Atbrīvojiet gultņa korpusa vāka fiksāciju.

→ Nospiediet gultņa korpusa vāku uz leju un izņemiet. → Izņemiet suku veltnīti. → Ievietojiet jaunu suku veltnīti. → Nostipriniet gultņa korpusa vāku un pulēšanas mēlīti apgrieztā secībā. → Atkārtojiet procesu pretējā pusē.

Diskveida suku nomaiņa

→ Paceliet tīrīšanas galviņu. → Nospiediet suku nomaiņas pedāli uz leju, pārvarot pretestību. → Izņemiet diskveida suku sānos zem tīrīšanas galviņas. → Turiet jaunu diskveida suku zem tīrīšanas galviņas, paspiediet uz augšu un nofiksējiet.

Sūkņa šļūtenes nomaiņa (tikai variantam Dose)

→ Noskrūvējiet labās puses pedāļa plāksni un noceliet kopā braukšanas pedāli.

26. attēls, skat. vāka lapu

1 Korpusa vāks 2 Pārsegs 3 Šļūtenes turētājs 4 Sūkņa šļūtene 5 Rotors

→ Noņemiet korpusa vāku. → Noņemiet pārsegu. → Izņemiet šļūtenes turētāju kopā ar sūkņa šļūteni (lai atvieglotu izņemšanu, pagrieziet ar roku rotoru). → Nomainiet sūkņa šļūteni. → Samontējiet dozētājsūkni un aparātu apgrieztā secībā.

Aizsardzība pret aizsalšanu

Sala riska gadījumā:

→ Iztukšojiet tīrā un netīrā ūdens tvertnes. Novietojiet aparātu pret salu aizsargātā telpā.

Palīdzība darbības traucējumu gadījumā

⚠ Bīstami

Savainojumu gūšanas risks. Pirms visiem darbiem ar aparātu pagrieziet atslēgas slēdzi pozīcijā „0“ un izņemiet atslēgu. Nospiediet avārijas slēdzi. Novietojiet aparātu uz stabilas, līdzenas virsmas un atvienojiet baterijas kontaktspraudni.

→ Nolejiet un likvidējiet netīro ūdeni un atlikušo tīro ūdeni. Ja rodas traucējumi, kurus nav iespējams novērst ar šīs tabulas palīdzību, izsauciet klientu apkalpošanas dienestu.

Drošinātāju nomaiņa

Norādījums:

Bojātus akumulatoru drošinātājus drīkst nomainīt tikai klientu dienests. Ja šie drošinātāji ir bojāti, klientu dienestam ir jāpārbauda darba apstākļi un visa vadības sistēma.

Darbības traucējumu indikācija

Ja displejs parāda kļūdas, rīkojieties šādi: → Pārslēdziet atslēgas slēdzi pozīcijā "0" (izslēdziet aparātu). → Pagaidiet, līdz teksts displejā ir izdzisis. → Pārslēdziet atslēgas slēdzi atkal pozīcijā "1" (ieslēdziet aparātu). Tikai tad, kad kļūda parādās atkārtoti, norādītajā secībā veiciet pasākumus tās novēršanai. Atslēgas slēdzim ir jābūt pārslēgtam pozīcijā "0" un ir jābūt nospiestam avārijas slēdzim. → Ja kļūdu nevar novērst, sazinieties ar klientu dienestu, norādot tam kļūdas paziņojumu.

Norāde:

Traucējumu paziņojumi, kas nav minēti sekojošā tabulā, norāda uz kļūdām, kuras nevar novērst pats lietotājs. Šādā gadījumā, lūdzu, sazinieties ar klientu servisu.

Traucējumi ar indikāciju displejā

Displeja indikācija lemesls Traucējuma novēršana
E: Emergency button pressed !?!	Nospiests avārijas slēdzis.	Pagriežot atblokējiet avārijas slēdzi. Pārslēdziet atslēgas slēdzi pozīcijā "0". Pagaidiet, līdz izdziest displejs. Pārslēdziet atslēgas slēdzi atkal pozīcijā "1".
E: Pow.module hot Let cool down!	Vadība ir pārkarsusi	Pagrieziet atslēgas slēdzi pozīcijā „0". Pagaidiet vismaz 5 minūtes, lai varētu atdzist vadības sistēma. Atsāciet aparāta ekspluatāciju.
E: Overload BRUSH	Suku motora pārslodze	Atslēgas slēdzi pagrieziet pozīcijā „0". Pagaidiet 3 sekundes. Atsāciet aparāta ekspluatāciju. Samaziniet suku piespiešanas spēku.
E: Hardw. failure Onboardcharger	Iebūvētā lādētāja darbības traucē-jums (tikai variantam Pack)	Atvienojiet lādētāja kontaktu. Pagaidiet 10 sekundes. lespraudiet atpakal kontaktu. Ja traucējumu parāda atkārtoti: izsauciet klientu dienestu.
E: Failure char- ging battery	Akumulatora defekts Pārbaudiet aku	mulatoru.
E: Overload TRACTION MOTOR	Braucot kāpumā vai blokētu bremžu dēļ ir pārkarsis motors.	Laujiet aparātam atdzist vismaz 15 minūtes. Atslēgas slēdzi pagrieziet pozīcijā „0". Pagaidiet 3 sekundes. Atsāciet aparāta ekspluatāciju. Izvairieties no bie-zas braukšanas kāpumos.
Seat switch! Please sit down	Nav aktivizēts sēdekļa kontaktslē-dzis.	Atlaidiet braukšanas pedāli. leņemiet vietu sēdeklī.
Release gaspedal le	slēdzot atslēgas slēdzi, ir no-spiests gāzes pedālis.	Atlaidiet braukšanas pedāli un pēc tam atkal nospiediet.
Followup suction Shutdown shortly	Atslēgas slēdzis ticis pagriezts uz "0", kad darbojās sūkšanas turbīna.	Sūkšanas turbīna turpina darboties vēl 10 sekundes. Pagaidiet, līdz aparāts pēc 10 sekundēm automātiski izslēdzas.
Dirttank full Cleaning stops	Pilna netīrā ūdens tvertne. Iztukšojiet	netīrā ūdens tvertni.
Emergency brake! Drive even area!	Bojāta stāvbremze. Bīstami! Nebrauc	ciet kāpumos/pa nogāzēm.Novietojiet aparātu līdzenā vietā.Nodrošiniet aparātu ar kīli pret ripošanu.Informējiet klientu dienestu.

Traucējumi bez indikācijas displejā

Darbības traucējums Traucējuma novēršana
Aparātu nevar iedarbināt Pievie	hojiet akumulatora kontaktu.
	Atslēgas slēdzi pārslēdziet pozīcijā „1“
	Nav aktivizēts drošības slēdzis, ieņemiet vietu sēdeklī.Aparāts darbojas tikai tad, ja sēdeklī sēž operators.
	Atblokējiet avārijas slēdzi.
	Pārslēdziet atslēgas slēdzi pozīcijā "0". Pagaidiet apm. 10 sekundes, pirms atslēgas slēdzi atkal pagriezt pozīcijā "1". Ja iespējams, brauciet ar aparātu tikai pa līdzenām virsmām. Vajadzības gadījumā pārbaudiet stāvbremzi un kājas bremzes.
	Pirms atslēgas slēdža ieslēgšanas noņemiet kāju no gāzes pedāļa. Ja klūda tomēr atkārtojas, izsauciet klientu dienestu.
	Pārbaudīt akumulatorus, nepieciešamības gadījumā uzlādēt
Nepietiekošs ūdens daudzums	Pārbaudiet tīrā ūdens daudzumu, nepieciešamības gadījumā piepildiet tvertni.
	Pārbadiet vai šlūtenes nav aizsprostojušās, nepieciešamības gadījumā tīriet.
	R tīrīšanas galviņa: izņemiet un iztīriet ūdens sadales līsti.
	Iztīriet tīrā ūdens filtru.
Nepietiekoša sūkšanas jauda.	Notīriet blīvējumu stāvokli starp netīrā ūdens tvertni un vāku un pārbaudiet to hermētiskumu, vajadzības gadījumā nomainiet tos.
	iztīriet plakani salocīto filtru netīrā ūdens tvertnē.
	Notīriet sūkšanas mēlītes pie sūkšanas stieņa, nepieciešamības gadījumā apgrieziet vai nomainiet.
	Pārbadiet vai šlūtenes nav aizsprostojušās, nepieciešamības gadījumā tīriet.
	Pārbadiet vai šlūtenes nav bojātas, nepieciešamības gadījumā nomainiet.
	Pārbaudiet, vai ir slēgts netīrā ūdens novadīšanas šlūtenes vāks.
	Pārbaudiet sūkšanas stieņa iestatījumu.
	Uzlieciet sūkšanas stienim papildsvaru (piederumos).
Nepietiekošs tīrīšanas rezultāts	Noregulējiet piespiešanas spēku (nav variantam Eco)
	Noregulējiet pulēšanas mēlītes (nav variantam Eco)
	Pārbadiet suku nolietojumu, nepieciešamības gadījumā nomainiet.
Sukas negriežas	Samaziniet piespiešanas spēku (nav variantam Eco)
	Pārbaudiet vai sukas neblokē svešķermeņi, nepieciešamības gadījumā noņemiet svešķermeņus.
	Motora pārslodze, atdzesējiet motoru. Pārslēdziet atslēgas slēdzi pozīcijā "0". Pagaidiet apm. 10 sekundes, pirms atslēgas slēdzi atkal pagriezt pozīcijā "1".
Aizsprostota netīrā ūdens tvertnes noteces šlūtene	Atveriet dozētāju pie noteces šlūtenes. Noņemiet sūkšanas šlūteni no sūkšanas stieņa un noslēdziet ar roku. Programmu izvēles slēdzi iestatiet uz "Sūkšana". Aizsprostojumu no noteces šlūtenes iesūc netīrā ūdens tvertnē.
Nedarbojas tīrīšanas līdzekļa dozēšana Dose (tikai variantam Dose)	Informējiet klientu dienestu.

Tehniskie dati

B 90 R Classic, B 90 R Adv, B90 R Adv Dose		R 55	D 55	R 65	D 65	R 75	D 75
Jauda
Nominālais spriegums V 24
Akumulatora kapacitāte Ah (5h) 180 (240 opcija)
Vidējā uzņemšanas jauda W 2200
Braukšanas motora jauda (nominālā jauda) W		600
Sūkšanas motora jauda	W	750	550	750	550	750	550
Sukas motora jauda	W	2 x 600
Sūkšana
Sūkšanas jauda, gaisa daudzums	l/s	20,5
Sūkšanas jauda, zemspiediens	kPa	120
Tīrīšanas sukas
Darba platums	mm	550		650		750
Sukas diametrs	mm	105	315	105	365	105	410
Sukas apgriezienu skaits	1/min	1200	140	1200	140	1200	140
Izmēri un svars
Braukšanas ātrums (maks.)	km/h	6
Ceļa kāpums, maks.	%	10
Teorētiskā jauda uz virsmas vienību	m2/st.	3300		3900		4500
Tīrā/netīrā ūdens tvertnes tilpums	l	90
Netīrumu tvertnes tilpumi	l	5	-	6	-	7	-
Garums	mm	1450
Platums (bez sūkšanas stieņa)	mm	720		770		810
Augstums	mm	1180
Pielaujamais kopējais svars	kg	460
Transportējamais svars	kg	309 (180 Ah), 373 (240 Ah, papildaprīkojums)
Virsmas noslogojums (ar vadītāju un pilnu tīrā ūdens tvertni)
Priekšējais ritenis	N/cm2	64
Aizmugurējais ritenis	N/cm2	52
Saskaņā ar EN 60335-2-72 aprēķinātās vērtības
Kopējā svārstību vērtība	m/s2	< 2,5
Nenoteiktība K	m/s2	0,2
Skaņas spiediena līmenis LpA	dB(A)	69
Nenoteiktība KpA	dB(A)	3
Skaņas jaudas līmenis LWA + nenoteiktība KWA	dB(A)	87

Piederumi un rezerves daļas

– Drīkst izmantot tikai ražotājfirmas atļautos piederumus un rezerves daļas. Oriģinālie piederumi un oriģinālās rezerves daļas garantē to, ka aparātu var ekspluatēt droši un bez traucējumiem. – Visbiežāk pieprasīto rezerves daļu klāstu Jūs atradīsiet lietošanas rokasgrāmatas galā. - Turpmāko informāciju par rezerves daļām Jūs saņemsiet saitā www.kaercher.com, sadalā Service.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

ES Atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. Iekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Grīdas mazgāšanas iekārta ar vadītāja sēdekli

Padomi: 1.161-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2014/30/ES

Piemērotās harmonizētās normas:

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-29: 2004+A2: 2010

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Izmantotie valsts standarti:

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.
