LIETOŠANAS INSTRUKCIJA HDS 716 CX Kärcher

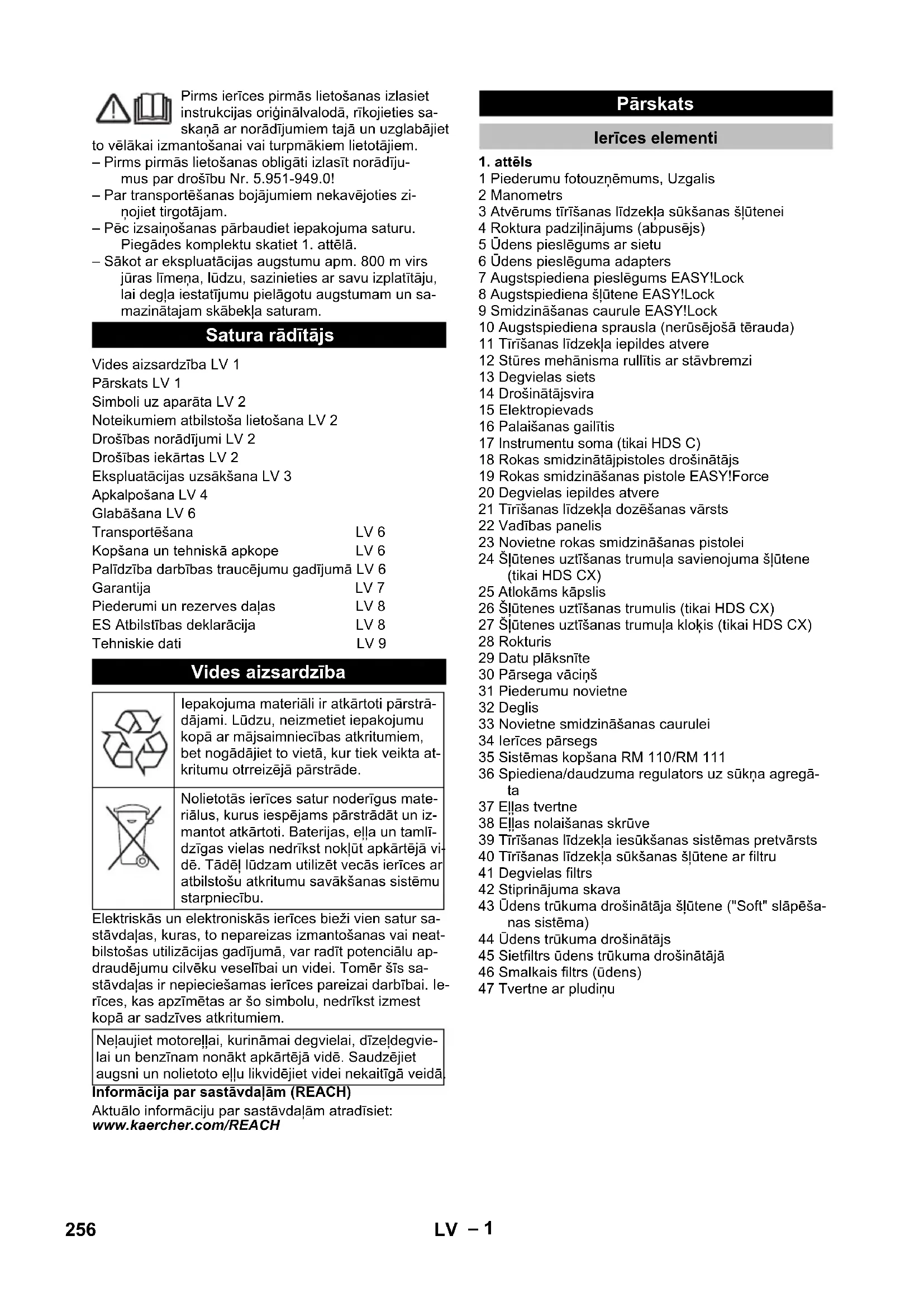

Tüüpiline töökaal, C kg 118,1 118,1 121,1 Tüüpiline töökaal, CX kg 121 121 124 Kütusepaak l 15,5 15,5 15,5 Puhastusvahendi paak l 15,5 15,5 15,5 255ET– 1 Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriģinālvalodā, rīkojieties sa- skaņā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem. – Pirms pirmās lietošanas obligāti izlasīt norādīju- mus par drošību Nr. 5.951-949.0! – Par transportēšanas bojājumiem nekavējoties zi- ņojiet tirgotājam. – Pēc izsaiņošanas pārbaudiet iepakojuma saturu. Piegādes komplektu skatiet 1. attēlā. – Sākot ar ekspluatācijas augstumu apm. 800 m virs jūras līmeņa, lūdzu, sazinieties ar savu izplatītāju, lai degļa iestatījumu pielāgotu augstumam un sa- mazinātajam skābekļa saturam. Elektriskās un elektroniskās ierīces bieži vien satur sa- stāvdaļas, kuras, to nepareizas izmantošanas vai neat- bilstošas utilizācijas gadījumā, var radīt potenciālu ap- draudējumu cilvēku veselībai un videi. Tomēr šīs sa- stāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ie- rīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem. Informācija par sastāvdaļām (REACH) Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.com/REACH

1 Piederumu fotouzņēmums, Uzgalis 2 Manometrs 3 Atvērums tīrīšanas līdzekļa sūkšanas šļūtenei 4 Roktura padziļinājums (abpusējs) 5 Ūdens pieslēgums ar sietu 6 Ūdens pieslēguma adapters 7 Augstspiediena pieslēgums EASY!Lock 8 Augstspiediena šļūtene EASY!Lock 9 Smidzināšanas caurule EASY!Lock 10 Augstspiediena sprausla (nerūsējošā tērauda) 11 Tīrīšanas līdzekļa iepildes atvere 12 Stūres mehānisma rullītis ar stāvbremzi 13 Degvielas siets 14 Drošinātājsvira 15 Elektropievads 16 Palaišanas gailītis 17 Instrumentu soma (tikai HDS C) 18 Rokas smidzinātājpistoles drošinātājs 19 Rokas smidzināšanas pistole EASY!Force 20 Degvielas iepildes atvere 21 Tīrīšanas līdzekļa dozēšanas vārsts 22 Vadības panelis 23 Novietne rokas smidzināšanas pistolei 24 Šļūtenes uztīšanas trumuļa savienojuma šļūtene (tikai HDS CX) 25 Atlokāms kāpslis 26 Šļūtenes uztīšanas trumulis (tikai HDS CX) 27 Šļūtenes uztīšanas trumuļa kloķis (tikai HDS CX) 28 Rokturis 29 Datu plāksnīte 30 Pārsega vāciņš 31 Piederumu novietne 32 Deglis 33 Novietne smidzināšanas caurulei 34 Ierīces pārsegs 35 Sistēmas kopšana RM 110/RM 111 36 Spiediena/daudzuma regulators uz sūkņa agregā-

37 Eļļas tvertne 38 Eļļas nolaišanas skrūve 39 Tīrīšanas līdzekļa iesūkšanas sistēmas pretvārsts 40 Tīrīšanas līdzekļa sūkšanas šļūtene ar filtru 41 Degvielas filtrs 42 Stiprinājuma skava 43 Ūdens trūkuma drošinātāja šļūtene ("Soft" slāpēša- nas sistēma) 44 Ūdens trūkuma drošinātājs 45 Sietfiltrs ūdens trūkuma drošinātājā 46 Smalkais filtrs (ūdens) 47 Tvertne ar pludiņu Satura rādītājs Vides aizsardzība LV 1 Pārskats LV 1 Simboli uz aparāta LV 2 Noteikumiem atbilstoša lietošana LV 2 Drošības norādījumi LV 2 Drošības iekārtas LV 2 Ekspluatācijas uzsākšana LV 3 Apkalpošana LV 4 Glabāšana LV 6 Transportēšana LV 6 Kopšana un tehniskā apkope LV 6 Palīdzība darbības traucējumu gadījumā LV 6 Garantija LV 7 Piederumi un rezerves daļas LV 8 ES Atbilstības deklarācija LV 8 Tehniskie dati LV 9 Vides aizsardzība Iepakojuma materiāli ir atkārtoti pārstrā- dājami. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet nogādājiet to vietā, kur tiek veikta at- kritumu otrreizējā pārstrāde. Nolietotās ierīces satur noderīgus mate- riālus, kurus iespējams pārstrādāt un iz- mantot atkārtoti. Baterijas, eļļa un tamlī- dzīgas vielas nedrīkst nokļūt apkārtējā vi- dē. Tādēļ lūdzam utilizēt vecās ierīces ar atbilstošu atkritumu savākšanas sistēmu starpniecību. Neļaujiet motoreļļai, kurināmai degvielai, dīzeļdegvie- lai un benzīnam nonākt apkārtējā vidē. Saudzējiet augsni un nolietoto eļļu likvidējiet videi nekaitīgā veidā. Pārskats Ierīces elementi 256 LV– 2

A Aparāta slēdzis 1 Darba režīms: Ekspluatācija ar auksto ūdeni 2 Darba režīms: Ekspluatācija ar karsto ūdeni (e = "Eco" pakāpe, karstais ūdens maks. 60 °C) 3 Griešanās virziena kontrollampiņa (tikai 3-fāzu aparātiem) 4 Kontrollampiņa gatavībai darbam 5 Degvielas kontrollampiņa 6 Servisa kontrollampiņa 7 Tīrīšanas līdzekļa kontrollampiņa 8 Sistēmas apkopes kontrollampiņa – Tīrīšanas procesa vadības elementi ir dzelteni. – Apkopes un servisa vadības elementi ir gaiši pelē- ki. Nepareizi lietojot, augstspiediena strūkla var būt bīstama. Strūklu nedrīkst vērst uz cilvēkiem, dzīvniekiem, zem sprieguma esošām elektriskām iekārtām un uz pašu aparātu. Tīrīšana: mašīnas, transportlīdzekļi, celtnes, instrumen- ti, fasādes, terases, dārza ierīces u.c. BĪSTAMI Savainošanās risks! Izmantojot degvielas uzpildes sta- cijās vai citās bīstamās zonās, ievērot attiecīgos drošī- bas priekšrakstus. Ūdens kvalitātes prasības:

Kā augstspiediena šķidrumu drīkst izmantot tikai tīru ūdeni. Netīrumi izraisa ierīces un tās piederumu priekš- laicīgu nolietošanos vai rada nosēdumus tajos. Izmantojot attī rītu ūdeni, nedrīkst pārsniegt tālāk norādī- tās robežvērtības. – Ņemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus par šķidruma smidzinātājiem. – Ņemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus par negadījumu novēršanu. Šķid- rumu smidzinātāji ir regulāri jāpārbauda un pārbau- des rezultāts ir rakstiski jādokumentē. – Aparāta apsildes iekārta ir apkures iekārta. Apku- res iek ārtas ir regulāri jāpārbauda saskaņā ar attie- cīgās valsts likumdevēja izdotajiem normatīvajiem aktiem. – Ierīcei/piederumiem aizliegts veikt jebkādu pārvei- di. Drošības ierīces kalpo lietotāja aizsardzībai un tās ne- drīkst ignorēt vai apiet to darbību. – Samazinoties ūdens daudzumam sūkņa galvā vai ar servospiediena regulētāju pārplūdes vārsts at- veras un daļa ūdens plūst atpakaļ uz sūkņa iesūk- šanas pusi. – Ja rokas smidzinātājpistole tiek aizvērta, tā ka viss ūdens plūst atpakaļ uz sūkņa iesūkšanas pusi, spiediena relejs pie pārplūdes vārsta sūkni izslēdz. – Ja smidzinātājpistole tiek atkal atvērta, spiediena relejs uz cilindra galviņas atkal ieslēdz sūkni. Pārplūdes vārsts ir rūpnīcā iestatīts un noplombēts. Ie- statīšanu drīkst veikt tikai klientu serviss. – Drošības vārsts atveras, ja ir bojāts pārplūdes vārsts vai spiediena relejs. Drošības vārsts ir rūpnīcā iestatīts un noplombēts. Ie- statīšanu drīkst veikt tikai klientu serviss. Vadības panelis 0/OFF = Izslēgts Krāsu marķējums Simboli uz aparāta Elektriskais spriegums! Strādāt ar šiem iekārtas elementiem drīkst tikai elektromontieri vai pilnvaroti speciālisti. Apdegumu gūšanas risks, strādājot pie sakarsētām virsmām! Saindēšanās risks! Neieelpojiet atgā- zes. Noteikumiem atbilstoša lietošana Minerāleļļas saturoši notekūdeņi nedrīkst nokļūt aug- snē, ūdenī vai kanalizācijā. Tāpēc dzinēja mazgāšanu un apakšas mazgāšanu veikt tikai piemērotās vietās ar eļļas uztvērēju. pH vērtība 6,5...9,5 strāvas vadītspēja * Tīra ūdens vadīt- spēja +1200 µS/

nosēdināmās vielas ** < 0,5 mg/l filtrējamās vielas *** < 50 mg/l ogļūdeņraži < 20 mg/l hlorīdi < 300 mg/l Sulfāti < 240 mg/l kalcijs < 200 mg/l kopējā ūdens cietība < 28 °dH < 50 °TH < 500 ppm (mg CaCO

/l) dzelzs < 0,5 mg/l mangāns < 0,05 mg/l varš < 2 mg/l Aktīvais hlors < 0,3 mg/l bez nepatīkamas smakas

• kopā maksimāli 2000 µS/cm ** pārbaudes tilpums 1 l, nosēdināšanas laiks 30 min *** neattiecas uz abrazīvām vielām Drošības norādījumi Drošības iekārtas Pārplūdes vārsts ar diviem spiedienrelejiem Drošības vārsts 257LV– 3 – Ūdens trūkuma drošinātājs novērš degļa ieslēgša- nos ūdens trūkuma gadījumā. – Siets novērš netīrumu iekļūšanu drošinātājā, un tas regulāri jātīra. – Atgāzu temperatūras ierobežotājs izslēdz ierīci, sa- sniedzot pārāk augstu atgāzu temperatūru.

Savainošanās risks! Ierīcei, piederumiem, pievadiem un pieslēgumiem jābūt nevainojamā stāvoklī. Ja to stāvok- lis nav apmierinošs, tad ierīci izmantot nav atļauts. Nofiksēt stāvbremzi.

Iekabiniet instrumentu somu aparāta augšējos fik- sācijas izvirzījumos. Nolaidiet instrumentu somu uz leju un nofiksējiet. Nostipriniet instrumentu somu ar 2 skrūvēm (pie- vilkšanas griezes moments: 6,5-7,0 Nm). Norāde: 2 skrūves paliek pāri.

Iekabiniet šļūtenes uztīšanas trumuli aparāta apak- šējos fiksācijas izvirzījumos. Atvirziet šļūtenes uztīšanas trumuli uz augšu un nofiksējiet. Nostipriniet šļūtenes uztīšanas trumuli ar 4 skrū- vēm (pievilkšanas griezes moments: 6,5-7,0 Nm). Piemontējiet šļūtenes uztīšanas trumuļa savienoju- ma šļūteni aparāta augstspiediena pieslēgvietai. Norādījums: EASY!Lock sistēma ātri un droši savieno komponentus, izmantojot ātro vītni ar tikai vienu apgrie- zienu.

Smidzināšanas cauruli savienojiet ar rokas smidzi- nāšanas pistoli un savienojumu pievelciet ar roku (EASY!Lock). Augstspiediena sprauslu uzspraudiet uz smidzinā- šanas caurules Uzlieciet un ar roku pievelciet savienotājuzgriezni (EASY!Lock). Ierīce bez šļūtenes uztīšanas trumuļa: Augstspiediena šļūteni savienojiet ar rokas smidzi- nāšanas pistoli un ierīces augstspiediena pieslēgu- mu un pievelciet ar roku (EASY!Lock). Ierīce ar šļūtenes uztīšanas trumuli: Augstspiediena šļūteni savienojiet ar rokas smidzi- nāšanas pistoli un savienojumu pievelciet ar roku (EASY!Lock).

Bojājumu risks! Vienmēr pilnībā notiniet augstspiediena šļūteni.

Augstspiediena šļūteni pilnībā notiniet no šļūtenes uztīšanas trumuļa. Izceliet ārā augstspiediena šļūtenes stiprinājuma skavu un izvelciet šļūteni. Šļūtenes īscauruli iebīdiet līdz galam šļūtenes uztī- šanas trumuļa krustveida detaļā un nostipriniet ar stiprinājuma skavu. Vietējās ūdens cietības noskaidrošana: – vietējā ūdens apgādes uzņēmumā, – ar ūdens cietības kontrolierīci (pasūt. Nr. 6.768- 004). Norādījums: – RM 110 cieta ūdens gadījumā novērš apkures ser- pentīncaurules apkaļķošanos. – RM 111 mīksta ūdens gadījumā atbalsta sūkņa uz- turēšanu un aizsargā pret melnā ūdens veidoša- nos. Norāde: Ieliekot pudeli, to stingri iespiediet, lai tiktu ie- spiests fiksators. Neizņemiet pudeli, pirms tā nav tukša. Norāde: Viena sistēmas kopšanas līdzekļa pudele RM 110 ir iekļauta piegādes komplektācijā. Nomainiet sistēmas apkopes pudeli. BĪSTAMI Sprādzienbīstamība! Iepildīt tikai dīzeļdegvielu vai vieg- lu šķidro kurināmo. Nedrīkst izmantot nepiemērotu deg- vielu, piem., benzīnu.

Bojājumu risks! Nekad nedarbiniet ierīci ar tukšu deg- vielas tvertni. Pretējā gadījumā tiek sabojāts degvielas sūknis. Uzpildiet degvielu. Aizvērt tvertnes vāciņu. Noslaucīt pāri pārtecējušo degvielu. BĪSTAMI Savainošanās risks! – Izmantot tikai Kärcher produktus. – Nekādā gadījumā neiepildīt šķīdinātājus (benzīnu, acetonu, atšķaidītāju u.c.). – Novērst saskaršanos ar acīm un ādu. – Ievērot tīrīšanas līdzekļa izgatavotāja drošības un lietošanas norādījumus. Kärcher piedāvā individuālu tīrīšanas un kopšanas līdzekļu programmu. Jūsu pārdevējs Jūs labprāt konsultēs. Uzpildīt tīrīšanas līdzekli. Ūdens trūkuma drošinātājs Atgāzu temperatūras ierobežotājs Ekspluatācijas uzsākšana Roktura padziļinājuma montāža Instrumentu somas pielikšana (tikai HDS C) Šļūtenes uztīšanas trumuļa montāža (tikai HDS CX) Rokas smidzinātājpistoles, smidzināšanas caurules, sprauslas un augstspiediena šļūtenes montāža Rezerves augstspiediena šļūtenes montāža Ierīce ar šļūtenes uztīšanas trumuli. Sistēmas kopšana Sistēmas kopšanas noteikšana Ūdens cietība (°dH) Piemērojamie sistēmas uzturē- šanas pasākumi <3 RM 111 >3 RM 110 Sistēmas apkopes pudeles nomaiņa Degvielas uzpilde Tīrīšanas līdzekļa uzpilde 258 LV– 4 Pieslēguma lielumus skatīt tehniskajos datos. Padeves šļūteni (minimālais garums 7,5 m, mini- mālais diametrs 3/4“) ar ūdens pieslēguma adapte- ra starpniecību pieslēgt pie ierīces un ūdens pie- plūdes (piem., ūdens krāna). Norādījums: Pieplūdes šļūtene nav iekļauta piegādes komplektācijā. Ja vēlaties iesūknēt ūdeni no kādas ārējas tvertnes, ne- pieciešama šāda pārbūve: Noņemiet sistēmas apkopes pudeli.

No degļa korpusa izskrūvējiet 2 skrūves.

Noskrūvējiet un noņemiet aizmugurējo sienu. Aiz- mugurējā sienā paliek sistēmas apkopes tvertnes īscaurule.

Atvienojiet no smalkā filtra ūdens pieslēgumu. Noskrūvējiet smalko filtru no sūkņa galvas. Noņemiet sistēmas apkopes tvertni.

Noskrūvējiet augšējo padeves šļūteni, kas savie- nota ar pludiņa tvertni. Pieslēdziet padeves šļūteni pie sūkņa galvas. Pārspraudiet tīrīšanas līdzekļa dozēšanas vārsta skalošanas vadu uz aizbāžņa. Sūkšanas šļūteni (minimālais diametrs 3/4") ar filtru (piederumi) pieslēgt pie ūdens pieslēgumvietas. – Maks. sūknēšanas augstums: 0,5 m Līdz sūknis ir uzsūknējis ūdeni, Jums: Iestatiet sūkņa agregāta spiediena/daudzuma re- gulatoru uz maksimālo vērtību. Aizvērt tīrīšanas līdzekļa dozēšanas vārstu. BĪSTAMI Savainošanās un bojājumu risks! Nekad nesūknējiet ūdeni no dzeramā ūdens tvertnes. Nekad nesūknējiet šķīdinātāju saturošus šķidrumus, piem., krāsas atšķaidī- tāju, benzīnu, eļļu vai nefiltrētu ūdeni. Ierīces bl īves nav izturīgas pret šķīdinātājiem. Izsmidzināts šķīdinātājs ir ātri uzliesmojošs, eksplozīvs un indīgs. Demontāža veicama apgrieztā secībā. Norāde: Sekojiet, lai magnētiskā vārsta kabelis netiktu iespiests sistēmas apkopes tvertnē.

Norāde: Pēc aizmugurējās sienas pielikšanas, satve- riet sistēmas apkopes kanālu un uzspiediet īscauruli uz sistēmas apkopes tvertnes. – Pieslēgumu lielumus skatīt tehniskajos datos un ražotājfirmas datu plāksnītē. – Elektriskā pieslēgšana jāveic elektriķim un jāatbilst IEC 60364-1. BĪSTAMI Savainojumu gūšanas risks, gūstot elektriskās strāvas triecienu! – Neatbilstoši elektriskie pagarināju kabeļi var būt bīsta- mi dzīvībai. Tāpēc āra apstākļos izmantojiet tikai at- ļautus un atbilstoši marķētus elektriskos pagarinātāju kabeļus ar pietiekošu vadu šķērsgriezumu. – Vienmēr pilnībā notiniet pagarināt āja vadus. – Izmantotā pagarinātāja kabeļa spraudnim un sa- vienojumam jābūt ūdensdrošiem.

Nedrīkst pārsniegt maksimāli pieļaujamo tīkla pretestību strāvas pieslēguma vietā (skatīt tehniskos datus). Ja ir neskaidrības par Jūsu pieslēguma vietā pastāvošo tīkla pretestību, lūdzu, sazinieties ar Jūsu energoapgādes uzņēmumu. BĪSTAMI Sprādzienbīstamība! Neizsmidziniet degošus šķidru- mus. BĪSTAMI Savainošanās risks! Neizmantojiet aparātu bez uzmon- tētas smidzināšanas caurules. Ikreiz pirms lietošanas pārbaudiet, vai smidzin āšanas caurule ir stingri nofiksē- ta. Smidzināšanas caurules skrūvsavienojumam jābūt cieši pievilktam. BĪSTAMI Savainošanās risks! Strādājot ar ierīci, rokas smidzinā- šanas pistoli un smidzināšanas cauruli turiet ar abām rokām. BĪSTAMI Savainošanās risks! Rokas smidzināšanas pistoles pa- laišanas sviru un drošinātājsviru darbības laikā nedrīkst saķīlēt. BĪSTAMI Savainošanās risks! Ja drošinātājsvira ir bojāta, sazi- nieties ar klientu apkalpošanas dienestu.

Bojājumu risks! Nekad nedarbiniet ierīci ar tukšu deg- vielas tvertni. Pretējā gadījumā tiek sabojāts degvielas sūknis. Rokas smidzināšanas pistoles atvēršana: nospie- žot drošinātājsviru un palaišanas sviru. Rokas smidzināšanas pistoles aizvēršana: atlaižot vaļā drošinātājsviru un palaišanas sviru. BĪSTAMI Savainošanās risks! Pirms sprauslas nomaiņas izslē- dziet ierīci un nospiediet rokas smidzināšanas pistoli, līdz ierīcē vairs nav spiediena. Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu. Nomainiet sprauslu. Iestatiet aparāta slēdzi uz vajadzīgo darba režīmu. Deg darba gatavības kontrollampiņa. Ierīce uz brīdi iedarbojas un izslēdzas, tiklīdz ir sa- sniegts darba spiediens. Norāde: Ja darbības laikā iedegas griešanās virziena kontrollampiņas, nekavējoties izslēdziet aparātu un no- vērsiet traucējumu, skatīt "Palīdzība darbības traucēju- mu gadījumā". Atbloķējiet rokas smidzināšanas pistoli, pabīdot drošinātāju atpakaļ. Paņemot rokas smidzinātājpistoli, ierīce atkal ieslēdzas. Norāde: Ja no augstspiediena sprauslas nenāk ūdens, atgaisojiet sūkni. Skatiet "Palīdzība darbības traucēju- mu gadījumā - Aparāts neveido spiedienu". Iestatīt ierīces slēdzi vajadzīgajā temperatūrā. Ūdensapgāde Ūdens iesūkšana no tvertnes Strāvas pieslēgums Apkalpošana Rokas smidzināšanas pistoles atvēršana/ aizvēršana Sprauslas nomaiņa Ierīces ieslēgšana Tīrīšanas temparatūras iestatīšana 259LV– 5 Grieziet regulēšanas tapu pulksteņrādītāja virzie- nā: darba spiediena palielināšana (MAX). Grieziet regulēšanas tapu pretēji pulksteņrādītāja virzienam: darba spiediena samazināšana (MIN). – Lai saudzētu vidi, tīrīšanas līdzekli lietot taupīgi. – Tīrāmajam līdzeklim jābūt piemērotam tīrāmajai virsmai. Ar tīrīšanas līdzekļa dozēšanas vārsta palīdzību ie- statīt tīrīšanas līdzekļa koncentrāciju pēc izgatavo- tāja norādēm. Norāde: Orientējošās vērtības vadības pultī, ja ir mak- simālais darba spiediens. Norāde: Ja tīrīšanas līdzekli paredzēts sūkt no ārējas tvertnes, caur atveri uz āru izvelciet tīrīšanas līdzekļa sūkšanas šļūteni. Spiedienu/temperatūru un tīrīšanas līdzekļa kon- centrāciju iestatīt atbilstoši tīrāmajai virsmai. Norāde: Augstspiediena strūklu no sākuma vienmēr uz tīrāmo objektu virziet no lielāka attāluma, lai novērstu bojājumus pārāk liela spiediena dēļ. – Atmērcēt netīrumus: taupīgi uzpūst tīrīšanas līdzekli un ļaut 1...5 minū- tes iedarboties, bet ne izžūt. – Notīrīt netīrumus: Atmērcētos netīrumus noskalot ar augstpiediena šļūteni. Vieglu netīrumu notīrīšana un noskalošana, piem.,: dār- za ierīces, terases, instrumenti u.c. Darba spiedienu noregulēt pēc vajadzības. Aparāts darbojas ekonomiskākajā temperatūras diapa- zonā (maks. 60 °C). BĪSTAMI Applaucēšanās risks! Iestatīt ierīces slēdzi vajadzīgajā temperatūrā. Ieteicamas šādas tīrīšanas temperatūras: – Viegli netīrumi 30-50 °C – Olbaltumus saturoši netīrumi, piem., pārtikas rūp- niecībā maks. 60 °C – automašīnu tīrīšana, mašīnu tīrīšana 60-90 °C Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu. Tīrīšanas līdzekļa dozēšanas vārstu noregulēt uz "0". Aparāta slēdzi iestatiet uz 1. pakāpi (darbs ar kar- stu ūdeni). Ierīci ar atvērtu rokas smidzinātājpistoli skalot vis- maz 1 minūti. BĪSTAMI Applaucēšanās risks ar karstu ūdeni! Pēc darba ar kar- stu ūdeni ierīces atdzesēšanas nolūkā tā j ādarbina vis- maz 2 minūtes ar aukstu ūdeni un ar atvērtu pistoli. Aizslēgt ūdens padevi. Atveriet rokas smidzinātājpistoli. Ieslēdziet sūkni ar ierīces slēdzi un ļaujiet darboties 5-10 sekundes. Izslēdziet rokas smidzinātājpistoli. Pārslēgt aparāta slēdzi „0/OFF“. Kontaktdakšu no kontaktligzdas atvienot tikai ar sausām rokām. Noņemt ūdens pieslēgumu. Nospiest rokas smidzinātājpistoli, līdz aparāts at- brīvojas no spiediena. Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu. Strūklas cauruli nofiksēt ierīces pārsega turētājā. Atritināt augstpiediena šļūteni un uzkabināt uz turē- tāja. Ierīce ar šļūtenes uztīšanas trumuli: Augstspiediena šļūteni pirms uztīšanas izlikt taisni. Palaišanas kloķi pagriezt pulksteņrādītāja virzienā (bultiņas virzienā). Norāde: Augstspiediena šļūteni un elektrības vadu ne- salociet.

Bojājumu risks! Sals sabojā ierīci, ja ūdens no tās nav pilnībā izlaists. Ierīci novietojiet no sala pasargātā vietā. Ja ierīce ir pieslēgta pie kamīna, jāievēro:

Bojājumu risks caur kamīnu ieplūstošā aukstā gaisa dēļ. Ierīce jāatvieno no kamīna, ja āra temperatūra pār- sniedz 0 °C. Ja ierīci nav iespējams novietot no sala pasargātā telpā, tā jāiekonservē. Ja paredzētas garākas ekspluatācijas pauzes vai ja nav iespējama novietošana no sala pasargātā vietā. Iztukšot tīrīšanas līdzekļa tvertni.

Izlaist ūdeni. Izskalot ierīci ar pretsala līdzekli. Demontēt ūdens padeves šļūteni un augstpiediena šļūteni. Noskrūvēt padeves vadu katla grīdā un iztukšot ap- sildes šļūteni. Ierīci darbināt maks. 1 min., līdz sūknis un vadi ir tukši. Darba spiediena un padeves daudzuma uzstādīšana Spiediena/daudzuma regulators uz sūkņa agregāta Tīrīšanas līdzekļa izmantošana Tīrīšana Ieteicamā tīrīšanas metode Darbs ar aukstu ūdeni Eko pakāpe Darbs ar karstu ūdeni Darba pārtraukšana Pēc tīrīšanas līdzekļa lietošanas Izslēgt ierīci Aparāta uzglabāšana Aizsardzība pret aizsalšanu Iekonservēšana Izlaist ūdeni 260 LV– 6 Norāde: Ievērojiet antifrīza ražotāja lietošanas norādī- jumus. Pludiņa tvertnē iepildīt veikalā iegādājamu pretsala līdzekli. Ieslēgt ierīci (bez degļa), līdz tā ir pilnībā izskalota. Līdz ar to tiek panākta noteikt aizsardzība pret koroziju. 몇 UZMANĪBU Savainošanās un bojājumu risks! Uzglabājot ņemiet vērā aparāta svaru.

Bojājumu risks! Iekraujot ierīci ar autoiekrāvēju, ievēro- jiet norādījumus attēlā.

Transportēšanas laikā sargājiet palaišanas sviru no bo- jājumiem. 몇 UZMANĪBU Savainošanās un bojājumu risks! Transportējot ņemiet vērā aparāta svaru. Transportējot automašīnā, saskaņā ar spēkā eso- šajām direktīvām nodrošiniet aparātu pret izslīdē- šanu un apgāšanos. BĪSTAMI Savainošanā s risks nejauši iedarbinātas ierīces un strā- vas trieciena rezultātā. Pirms jebkuru ierīces apkopes darbu veikšanas izslēdziet ierīci un atvienojiet elektro- tīkla spraudni. Aizvērt ūdens padevi. Atveriet rokas smidzinātājpistoli. Ieslēdziet sūkni ar ierīces slēdzi un ļaujiet darboties 5-10 sekundes. Izslēdziet rokas smidzinātājpistoli. Pārslēgt aparāta slēdzi „0/OFF“. Kontaktdakšu no kontaktligzdas atvienot tikai ar sausām rokām. Noņemt ūdens pieslēgumu. Nospiest rokas smidzinātājpistoli, līdz ierīcē vairs nav spiediena. Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu. Ļaut aparātam atdzist. Par regulāras apskates pārbaudes veikšanu resp. apkopes līguma noslēgšanu informēs Jūsu Kärcher pārdevējs. Iztīrīt ūdens pieslēguma sietu. Iztīriet smalko filtru. Iztīriet degvielas sietu. Pārbaudīt eļļas stāvokli.

Bojājumu risks! Ja eļļa ir bālgana, nekavējoties informē- jiet Kärcher klientu servisu. Iztīrīt ūdens trūkuma drošinātāja sietu. Tīrīt tīrīšanas līdzekļa sūkšanas šļūtenes filtru. Mainīt eļļu. Aparāta apkopi uzticiet klientu servisam. Noņemt sietu. Notīrīt sietu ūdenī un atkal ielikt. Izslēdziet ierīcē spiedienu. Noskrūvējiet smalko filtru no sūkņa galvas. Demontējiet smalko filtru un izņemiet filtra ieliktni. Filtra ieliktni iztīriet ar tīru ūdeni vai saspiestu gaisu. Salieciet to kopā apgrieztā secībā. Degvielas sietu izdauziet. Neļaujiet degvielai no- nākt apkārtējā vidē. Izslēdziet ierīcē spiedienu. Izceliet stiprinājuma skavu un izvelciet ūdens trūkuma drošinātāja šļūteni ("Soft" slāpēšanas sistēma). Izņemt sietu. Norāde: Vajadzības gadījumā par apm. 5 mm ieskrūvē- jiet skrūvi M8 un ar to izvelciet sietu. Notīrīt sietu ūdenī. Iebīdīt sietu. Iebīdiet šļūtenes iemavu līdz galam ūdens trūkuma drošinātājā un nofiksējiet ar stiprinājuma skavu. Izvelciet tīrīšanas līdzekļa sūkšanas šļūteni. Notīrīt filtru ūdenī un atkal ielikt. Sagatavot savākšanas tvertni apm. 1 litram eļļas. Atskrūvēt izlaišanas skrūvi. Pievilkt izlaišanas skrūvi. Eļļu uzpildīt lēnēm līdz atzīmei MAX. Norāde: Gaisa pūslīšiem jāpazūd. Eļļas veidu un daudzumu skatīt sadaļā "Tehniskie dati". BĪSTAMI Savainošanās risks nejauši iedarbinātas ierīces un strā- vas trieciena rezultātā. Pirms jebkuru ierīces apkopes darbu veikšanas izslēdziet ierīci un atvienojiet elektro- tīkla spraudni.

Samainiet vietām aparāta kontakta polus. – Nav tīkla sprieguma, skat. "Aparāts nedarbojas". – Nepietiekams ūdens daudzums Pārbaudīt ūdens pieslēgumu, pārbaudīt pievadu. – Noplūde augstspiediena sistēmā. Pārbaudīt augstpiediena sistēmas un pieslēgumu hermētiskumu. Izskalot aparātu ar antifrīzu Glabāšana Transportēšana Kopšana un tehniskā apkope Apkopes intervāli Reizi nedēļā Reizi mēnesī Ik pēc 500 darba stundām, vismaz reizi gadā Apkopes darbi Iztīrīt ūdens pieslēguma sietu Iztīrīt smalko filtru Degvielas sieta tīrīšana Iztīrīt ūdens trūkuma drošinātāja sietu Tīrīt tīrīšanas līdzekļa sūkšanas šļūtenes filtru Mainīt eļļu Izmantoto eļļu utilizēt vai nodot savākšanas punktā. Palīdzība darbības traucējumu gadījumā Mirgo griešanās virziena kontrollampiņa (tikai 3-fāzu aparātiem) Nodziest kontrollampiņa gatavībai darbam Servisa kontrollampiņa Mirgo 1x 261LV– 7 – Kļūda sprieguma padevē vai pārāk liels motora strāvas patēriņš. Pārbaudīt elektrotīkla savienojumu un drošinātājus. Informējiet klientu dienestu. – Motors pārslogots/pārkarsēts Pārslēgt aparāta slēdzi „0/OFF“. Ļaut aparātam atdzist. Ieslēdziet ierīci. – Traucējums atkārtojas. Informējiet klientu dienestu. – Reaģējis izplūdes gāzu temperatūras ierobežotājs. Pārslēgt aparāta slēdzi „0/OFF“. Ļaut aparātam atdzist. Ieslēdziet ierīci. – Traucējums atkārtojas. Informējiet klientu dienestu. – Salipis ūdens trūkuma drošinātāja mēlītes slēdzis vai iestrēdzis magnētiskais virzulis. Informējiet klientu dienestu. – Liesmas sensors ir izslēdzis degli. Informējiet klientu dienestu. – Tukša degvielas tvertne. Uzpildiet degvielu. – Tukša sistēmas apkopes pudele. Nomainiet sistēmas apkopes pudeli. – Tukša tīrīšanas līdzekļa tvertne. Uzpildīt tīrīšanas līdzekli. – Nav spriegums tīklā Pārbaudīt elektrības pieslēgumu/pievadu. – Gaiss sistēmā Atgaisot sūkni: Tīrīšanas līdzekļa dozēšanas vārstu noregulēt uz "0". Ierīci ar atvērtu rokas smidzinātājpistoli vairākkārt ieslēgt un izslēgt. Kad atvērta rokas smidzinātājpistoles, atveriet un aizveriet sūkņa agregāta spiediena/daudzuma re- gulatoru. Norāde: Demontējot augstspiediena šļūteni no augst- spiediena pieslēguma, paātrinās atgaisošanas process. JA tīrīšanas līdzekļa tvertne ir tukša, uzpildīt. Pārbaudīt pieslēgumus un vadus. – Spiediens iestatīts uz MIN. Iestatīt spiedienu uz MAX. – Netīrs ūdens pieslēguma siets Notīrīt sietu. Iztīriet smalko filtru, vajadzības gadījumā, to no- mainiet. – Pārāk maza ūdens padeve Pārbaudīt ūdens padevi (skatīt "Tehnieskie dati"). – Nehermētisks sūknis Norāde: Pieļaujami ir 3 pilieni minūtē. Ja ierīce ir stipri neblīva, informēt klientu servisu. – Noplūde augstspiediena sistēmā. Pārbaudīt augstpiediena sistēmas un pieslēgumu hermētiskumu. Darbināt ierīci ar atvērtu tīrīšanas līdzekļa dozēša- nas vārstu un aizvērtu ūdens padevi, līdz pludiņa tvertne ir tukša un spiediens "0". Atvērt ūdens padevi. Ja sūknis vēl nesūknē tīrīšanas līdzekli, tam var būt šāds iemesls: – Netīrs tīrīšanas līdzekļa sūkšanas šļūtenes filtrs Tīrīt filtru. – Aizlīmējies pretvārsts Noņemt tīrīšanas līdzekļa sūkšanas šļūteni un at- brīvot pretvārstu ar trulu priekšmetu. – Tukša degvielas tvertne. Uzpildiet degvielu. – Nepietiekams ūdens daudzums Pārbaudīt ūdens pieslēgumu, pārbaudīt pievadu. Iztīrīt ūdens trūkuma drošinātāja sietu. – Netīrs degvielas filtrs Nomainīt degvielas filtru. – Nav aizdedzes dzirksteles. Ja caur skatlodziņu darbinot nav redzama dzirkste- le, informēt klientu servisu. – Pārāk augsts darba spiediens/sūknēšanas dau- dzums Samaziniet darba spiedienu/padeves daudzumu ar sūkņa agregāta spiediena/daudzuma regulatoru. – Nokvēpusi apsildes šļūtene Informēt klientu servisu. Ja traucējumu nav iespējams novērst, ierīce jāpār- bauda klientu servisam. Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa- biedrības izdotie garantijas nosacījumi. Garantijas ter- miņa ietvaros iespējamos Jūsu iekārtas darbības trau- cējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu do- kumentu griezieties pie tirgotāja vai tuvākajā pilnvarota- jā klientu apkalpošanas dienestā. Mirgo 2x Mirgo 3x Mirgo 4x 5x nomirgo 6x nomirgo Deg degvielas kontrollampiņa Deg sistēmas apkopes kontrollampiņa Deg tīrīšanas līdzekļa kontrollampiņa Aparāts nestrādā Aparāts neveido spiedienu Ierīce pil, ūdens pil no ierīces apakšas Kad rokas smidzinātājpistole ir aizvērta, ierīce darbojoties ieslēdzas un izslēdzas Ierīce nesūknē tīrīšanas līdzekli Deglis neaizdegas Darbinot ar karsto ūdeni, netiek saniegta iestatītā temperatūra Klientu apkalpošanas dienests Garantija 262 LV– 8 Norāde: Pieslēdzot aparātu kamīnam vai tad, ja aparā- tā nevar ieskatīties iekšā, mēs iesakām iebūvēt liesmas kontroli (opcija). Izmantot tikai oriģinālos piederumus un oriģinālās re- zerves daļas, jo tie garantē drošu un nevainojamu ierī- ces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com. Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pama- tojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direk- tīvu attiecīgajām galvenajām drošības un veselības aiz- sardzības prasībām. Iekārtā izdarot ar mums nesaska- ņotas izmaiņas, šis paziņojums zaudē savu spēku. Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru. Pilnvarotais sagatavot dokumentāciju: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/10/01 Piederumi un rezerves daļas ES Atbilstības deklarācija Produkts: Augstspiediena tīrīšanas aparāts Padomi: 1.169-xxx Padomi: 1.173-xxx Padomi: 1.174-xxx Attiecīgās ES direktīvas: 2006/42/EK (+2009/127/EK) 2014/30/ES 2000/14/EK Piemērotās harmonizētās normas: EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2014 HDS 7/16: EN 61000–3–3: 2013 HDS 6/10, HDS 6/12, HDS 6/14, HDS 8/17: EN 61000–3–11: 2000 EN 62233: 2008 Atbilstibas novertešanas procedura: 2000/14/EK: V pielikums Skaņas intensitates līmenis dB(A) HDS 6/10 Izmērītais: 91 Garantētais: 94 HDS 6/12 Izmērītais: 91 Garantētais: 94 HDS 6/14 Izmērītais: 91 Garantētais: 94 HDS 7/16 Izmērītais: 92 Garantētais: 95 HDS 8/17 Izmērītais: 93 Garantētais: 96 Chairman of the Board of Management Director Regulatory Affairs & Certification 263LV– 9 Tehniskie dati

HDS 6/10 HDS 6/12 HDS 6/14

Elektrības pieslēgums Spriegums V 100 230-240 230 Strāvas veids Hz 1~ 50 1~ 50 1~ 50 Pieslēguma jauda kW 2,9 3,0 3,6 Drošinātāji (inerti) A 30 13 16 Aizsardzība -- IPX5 IPX5 IPX5 Aizsardzības klase -- I I I Maksimāli pieļaujamā tīkla pretestība omi 0.3710 0.3710 0.3710 Ūdensapgāde Pievadāmā ūdens temperatūra (maks.) °C 30 30 30 Pievadāmā ūdens daudzums (min.) l/h (l/min.) 800 (13,3) 800 (13,3) 800 (13,3) Sūkšanas augstums no atklātās tvertnes (20°C) m 0,5 0,5 0,5 Pievadāmā ūdens spiediens (maks.) MPa (bar) 1 (10) 1 (10) 1 (10) Tehniskie dati attiecībā uz jaudu Ūdens sūknēšanas daudzums l/h (l/min.) 240-560 (4- 9,3) 240-560 (4- 9,3) 240-560 (4- 9,3) Ūdens darba spiediens (ar standarta sprauslu) MPa (bar) 3-10 (30-100) 3-12 (30-120) 3-14 (30-140) Maks. darba spiediens (drošības vārsts) MPa (bar) 12 (120) 15 (150) 17 (170) Karstā ūdens maks. darba temperatūra °C 98 98 98 Tīrīšanas līdzekļa sūknēšana l/h (l/min.) 0-33,6 (0-0,56) 0-33,6 (0-0,56) 0-33,6 (0-0,56) Degļa jauda kW 43 43 43 Maksimālais šķidrā kurināmā patēriņš kg/h 3,5 3,5 3,5 Rokas smidzinātājpistoles atsitiena spēks (maks.) N 21,8 25,6 25,6 Standarta sprauslas lielums -- 043 042 036 Saskaņā ar EN 60335-2-79 aprēķinātās vērtības Trokšņu emisija Skaņas spiediena līmenis L

dB(A) 76 76 76 Nenoteiktība K

dB(A)333 Skaņas jaudas līmenis L

dB(A) 94 94 94 Plaukstas-rokas vibrācijas lielums Rokas smidzinātājpistole m/s

5,4 5,4 5,4 Nenoteiktība K m/s

0,3 0,3 0,3 Izejmateriāli Degviela -- šķidrais kurinā- mais EL vai dī- zeļdegviela šķidrais kurinā- mais EL vai dī- zeļdegviela šķidrais kurinā- mais EL vai dī- zeļdegviela Eļļas daudzums l 0,3 0,3 0,3 Eļās veids -- 0W40 0W40 0W40 Izmēri un svars Garums x platums x augstums mm 1060 x 650 x

Tipiskā darba masa, C kg 108,1 108,1 108,1 Tipiskā darba masa, CX kg -- -- 111 Degvielas tvertne l 15,5 15,5 15,5 tīrīšanas līdzekļa tvertne l 15,5 15,5 15,5 264 LV– 10

HDS 7/16 HDS 7/16 HDS 8/17

Elektrības pieslēgums Spriegums V 400 230 400 230 Strāvas veids Hz 3~ 50 3~ 50 3~ 50 3~ 50 Pieslēguma jauda kW 4,7 4,7 5,7 5,7 Drošinātāji (inerti) A 16 16 16 16 Aizsardzība -- IPX5 IPX5 IPX5 IPX5 Aizsardzības klase -- I I I I Maksimāli pieļaujamā tīkla pretestība omi -- -- 0.2638 Ūdensapgāde Pievadāmā ūdens temperatūra (maks.) °C 30 30 30 Pievadāmā ūdens daudzums (min.) l/h (l/min.) 900 (15) 900 (15) 1000 (16,7) Sūkšanas augstums no atklātās tvertnes (20°C) m 0,5 0,5 0,5 Pievadāmā ūdens spiediens (maks.) MPa (bar) 1 (10) 1 (10) 1 (10) Tehniskie dati attiecībā uz jaudu Ūdens sūknēšanas daudzums l/h (l/min.) 270-660 (4,5- 11) 270-660 (4,5- 11) 290-760 (4,8- 12,7) Ūdens darba spiediens (ar standarta sprauslu) MPa (bar) 3-16 (30-160) 3-16 (30-160) 3-17 (30-170) Maks. darba spiediens (drošības vārsts) MPa (bar) 19,5 (195) 19,5 (195) 20,5 (205) Karstā ūdens maks. darba temperatūra °C 98 98 98 Tīrīšanas līdzekļa sūknēšana l/h (l/min.) 0-39,6 (0-0,66) 0-39,6 (0-0,66) 0-45,6 (0-0,76) Degļa jauda kW 43 43 51 Maksimālais šķidrā kurināmā patēriņš kg/h 4,1 4,1 4,7 Rokas smidzinātājpistoles atsitiena spēks (maks.) N 32,4 32,4 39,8 Standarta sprauslas lielums -- 040 040 045 Saskaņā ar EN 60335-2-79 aprēķinātās vērtības Trokšņu emisija Skaņas spiediena līmenis L

dB(A) 77 77 79 Nenoteiktība K

dB(A) 3 3 3 Skaņas jaudas līmenis L

dB(A) 95 95 96 Plaukstas-rokas vibrācijas lielums Rokas smidzinātājpistole m/s

4,2 4,2 2,7 Nenoteiktība K m/s

0,3 0,3 0,3 Izejmateriāli Degviela -- šķidrais kurinā- mais EL vai dī- zeļdegviela šķidrais kurinā- mais EL vai dī- zeļdegviela šķidrais kurinā- mais EL vai dī- zeļdegviela Eļļas daudzums l 0,3 0,3 0,3 Eļās veids -- SAE 90 SAE 90 SAE 90 Izmēri un svars Garums x platums x augstums mm 1060 x 650 x
