LIETOŠANAS INSTRUKCIJA K 7.450 Kärcher

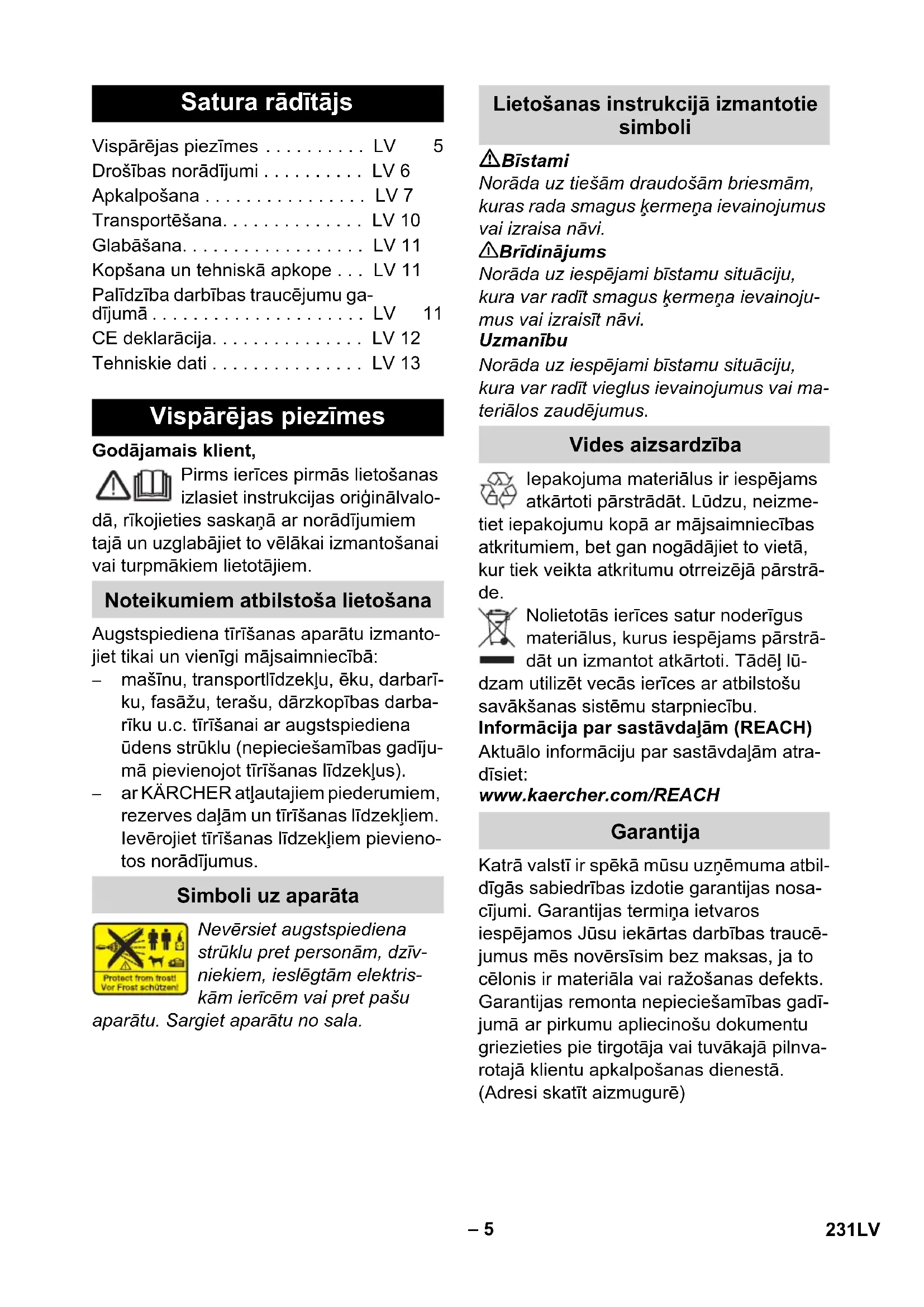

dB(A) 972 230 ETLatviešu – 5 Godājamais klient, Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriģinālvalo- dā, rīkojieties saskaņā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem. Augstspiediena tīrīšanas aparātu izmanto- jiet tikai un vienīgi mājsaimniecībā: – mašīnu, transportlīdzekļu, ēku, darbarī- ku, fasāžu, terašu, dārzkopības darba- rīku u.c. tīrīšanai ar augstspiediena ūdens strūklu (nepieciešamības gadīju- mā pievienojot tīrīšanas līdzekļus). – ar KÄRCHER atļautajiem piederumiem, rezerves daļām un tīrīšanas līdzekļiem. Ievērojiet tīrīšanas līdzekļiem pievieno- tos norādījumus. Nevērsiet augstspiediena strūklu pret personām, dzīv- niekiem, ieslēgtām elektris- kām ierīcēm vai pret pašu aparātu. Sargiet aparātu no sala. Bīstami Norāda uz tiešām draudošām briesmām, kuras rada smagus ķermeņa ievainojumus vai izraisa nāvi. 몇 Brīdinājums Norāda uz iespējami bīstamu situāciju, kura var radīt smagus ķermeņa ievainoju- mus vai izraisīt nāvi. Uzmanību Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus vai ma- teriālos zaudējumus. Iepakojuma materiālus ir iespējams atkārtoti pārstrādāt. Lūdzu, neizme- tiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet gan nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrā- de. Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrā

dāt un izmantot atkārtoti. Tādēļ lū- dzam utilizēt vecās ierīces ar atbilstošu savākšanas sistēmu starpniecību. Informācija par sastāvdaļām (REACH) Aktuālo informāciju par sastāvdaļām atra- dīsiet: www.kaercher.com/REACH Katrā valstī ir spēkā mūsu uzņēmuma atbil- dīgās sabiedrības izdotie garantijas nosa- cījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucē- jumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadī- jumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnva- rotajā klientu apkalpošanas dienestā. (Adresi skatīt aizmugurē) Satura rādītājs Vispārējas piezīmes . . . . . . . . . . LV 5 Drošības norādījumi . . . . . . . . . . LV 6 Apkalpošana . . . . . . . . . . . . . . . . LV 7 Transportēšana. . . . . . . . . . . . . . LV 10 Glabāšana. . . . . . . . . . . . . . . . . . LV 11 Kopšana un tehniskā apkope . . . LV 11 Palīdzība darbības traucējumu ga- dījumā . . . . . . . . . . . . . . . . . . . . . LV 11 CE deklarācija. . . . . . . . . . . . . . . LV 12 Tehniskie dati . . . . . . . . . . . . . . . LV 13 Vispārējas piezīmes Noteikumiem atbilstoša lietošana Simboli uz aparāta Lietošanas instrukcijā izmantotie simboli Vides aizsardzība Garantija 231LV– 6 Bīstami Nekad neaizskariet tīkla spraudni un kontaktligzdu ar mitrām rokām. Nelietojiet aparātu, ja ir bojāts tīkla pie- slēguma kabelis vai svarīgas aparāta daļas, piemēram, augstspiediena šļūte- ne, rokas smidzināšanas pistole vai drošības iekārtas. Pirms katras lietošanas reizes pārbau- diet, vai nav bojāts tīkla pieslēguma ka- belis ar kontaktdakšu. Bojātu tīkla pieslēguma kabeli nekavējoties lieciet nomainīt pilnvarotā klientu apkalpoša- nas dienestā vai profesionālā elektro- mehāniskā darbnīcā. Pirms katras lietošanas reizes pārbau- diet, vai nav bojāta augstspiediena šļū- tene. Nekavējoties nomainiet bojātu augstspiediena šļūteni. Aparāta lietošana aizliegta sprādzien- bīstamās zonās. Strādājot ar aparātu paaugstinātas bīs- tamības apstākļos (piemēram, degvie- las uzpildes stacijās), jāievēro atbilstošie drošības noteikumi. Nepareizi lietojot, augstspiediena strūk- la var būt bīstama. Strūklu nedrīkst vērst uz cilvēkiem, dzīvniekiem, zem sprieguma esošām elektriskām iekār- tām un uz pašu aparātu. Augstspiediena strūklu nedrīkst vērst arī uz citiem cilvēkiem vai pats uz sevi, lai notīrītu apģērbu vai apavus. Neapsmidzināt priekšmetus, kas satur vesel ību apdraudošas vielas (piemē- ram, azbestu). Augstspiediena strūkla var bojāt un pār- sist transportlīdzekļu riepas/riepu venti- ļus. Tā pirmā pazīme ir riepas krāsas maiņa. Bojātas transportlīdzekļa riepas/ riepu ventiļi ir dzīvībai bīstami. Tīrot ie- vērojiet vismaz 30 cm lielu attālumu no smidzinātāja līdz objektam! Sprādzienbīstamība! Neizsmidziniet degošus šķidrumus. Nekādā gadījumā neiesūciet šķīdinātā- jus saturošus šķidrumus, neatšķaidītas skābes vai šķīdinā tājus! Pie tiem pie- skaitāmi, piemēram, benzīns, krāsu šķī- dinātāji vai šķidrais kurināmais. Izsmidzinātā migla ir ļoti ugunsnedroša, sprādzienbīstama un indīga. Neizman- tojiet acetonu, neatšķaidītas skābes un šķīdinātājus, jo tie var bojāt aparātā iz- mantotos materiālus. 몇 Brīdinājums Pagarinātāja kabeļa kontaktdakšai un savienojumam jābūt ūdensdrošiem un tie nedrīkst atrasties ūdenī. Neatbilstošs pagarinātāja kabelis var būt dzīvībai bīstams. Tāpēc āra apstāk- ļos izmantojiet tikai atļautus un atbilsto- ši marķētus pagarinātāja kabeļus ar pietiekošu vadu šķērsgriezumu: 1 - 10 m: 1,5 mm

No spoles vienmēr notiniet pilnīgi visu pagarinātāja kabeli. Augstspiediena šļūtenes, armatūra un savienojumi ir svarīgi aparāta drošībai. Izmantojiet tikai ražotāja ieteiktās augstspiediena šļūtenes, armatūru un savienojumus. Šī ierīce nav paredzēta, lai to lietotu personas ar ierobežotām fiziskām, sen- soriskām un garīgām spējām. Ar aparātu nedrīkst strādāt bērni vai ne- apmācītas personas. Bērni ir jāuzrauga, lai pārliecinātos, ka tie nespēlējas ar ierīci. Lietotājam jāizmanto aparāts tikai atbil- stoši noteikumiem. Viņ am jāņem vērā vietējie apstākļi un strādājot ar aparātu jāpievērš uzmanība apkārtnē esoša- jiem cilvēkiem. Neizmantojiet ierīci, ja tās tuvumā atro- das citas personas, ja vien tās nevalkā aizsargdrēbes. Aizsardzībai pret ūdens šļakatām vai netīrumiem valkājiet piemērotu aizsar- gapģērbu un aizsargbrilles. Uzmanību Ilgāku darba pārtraukumu gadījumā iz- slēdziet aparāta galveno slēdzi/aparāta slēdzi vai atvienojiet kontaktdakšu. Nelietot ierīci, ja temperatūra ir zem āka par 0 °C. Drošības norādījumi 232 LV– 7 Lai izvairītos no bojājumiem, tīrot lako- tas virsmas ievērojiet vismaz 30 cm lie- lu attālumu no smidzinātāja līdz objektam. Aparātam darbojoties nekad neatstājiet to bez uzraudzības. Pievērsiet uzmanību, lai tīkla pieslēgša- nas kabelis vai pagarinātāja kabelis ne- tiktu bojāts pārbraucot pāri, iespiežot, saraujot vai tamlīdzīgi. Sargājiet tīkla kabeli no karstuma, eļļas un asām ma- lām. Visām darba zonā esošajām strāvu va- došajām daļām jābūt aizsargātām pret ūdens šļakatām. Apar ātu drīkst pieslēgt tikai tādam elek- triskajam pieslēgumam, kuru ierīkojis elektriķis atbilstoši IEC 60364. Aparātu pieslēdziet tikai maiņstrāvai. Spriegumam jāatbilst uz aparāta rūpnī- cas plāksnītes norādītajam. Drošības apsvērumu dēļ mēs iesakām darbināt ierīci ar aizsargslēdzi pret nop- lūdes strāvu (maks.30 mA). Tīrīšanu, kuras laikā rodas eļļu saturoši notekūdeņi, piemēram, mazgājot moto- ru vai šasiju, drīkst izdarīt tikai ar eļļas separatoru aprīkotās mazgāšanas vie- tās. Šī ierīce tika izveidota darbam ar tīrīša- nas līdzekļiem, ko piegādā vai iesaka izmantošanai ražotājs. Citu tīrīšanas lī- dzekļu vai ķimikāliju izmantošana var kaitēt aparāta drošībai. Uzmanību Drošības iekārtas kalpo lietotāja aizsardzī- bai un tās nekādā veidā nedrīkst mainīt vai atstāt neievērotas. Aparāta slēdzis novērš aparāta neatļautu lietošanu. Fiksators nobloķēt rokas smidzināšanas pistoles sviru un novērš aparāta nejaušu ie- darbināšanu.

ārplūdes vārsts novērš pieļaujamā darba spiediena pārsniegšanu. Ja smidzinātājpistoles rokturis tiek atlaists, manometriskais slēdzis atslēdz sūkni un augstspiediena strūkla vairs netiek izsmi- dzināta. Pavelkot sviru, sūknis atkal ieslē- dzas. Uzmanību Pirms jebkuriem darbiem ar vai pie aparāta nodrošiniet stabilitāti, lai novērstu negadīju- mus vai bojājumus. – Aparāta stabilitāte ir nodrošināta, ja to novieto uz līdzenas virsmas. Jūsu aparāta piegādes komplekts ir attēlots uz iepakojuma. Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumi vai transportēšanas lai- kā radušies bojājumi, lūdzu, informējiet tir- gotāju. Šī lietošanas instrukcija apraksta pirmajā lapā minēto augstspiediena tīrītāju galve- nos modeļus. Šajā lietošanas instrukcijā ir aprakstīts maksimāli iespējamais aprīkojums. Atkarī- bā no modeļa piegādes komplektā ir atšķi- rības (skatīt iepakojumu). Attēlus skatīt atlokā majās lapās! 1 Savienojuma detaļa ūdens pieslēgumam 2 Ūdens pieslēgums ar iebūvētu sietu 3 Aparāta slēdzis „0/OFF“ / „I/ON“ 4 Augstspiediena šļūtene 5Tīrīšanas līdzekļa dozēšanas regula- tors 6 Rokas smidzināšanas pistoles glabāša- nas nodalījums Drošības ierīces Aparāta slēdzis Rokas smidzināšanas pistoles fiksators Pārplūdes vārsts ar manometrisko slēdzi Stabilitātes priekšnoteikumi Apkalpošana Piegādes komplekts Aparāta apraksts 233LV– 8 7 Augstspiediena šļūtenes uztīšanas tru- mulis 8 Transportēšanas rokturis 9 Palaišanas kloķis šļūtenes uztīšanas trumulim 10 Plug 'n' Clean tīrīšanas līdzekļa pudeles glabāšanas nodalījums ar tīrīšanas lī- dzekļa pieslēgumu 11 Nodalījums piederumu glabāšanai 12 Opcija Āķis elektrības vada uzglabāšanai 13 Opcija Elektrības vada automātiskais uztīša- nas mehānisms 14 Tīkla pieslēguma kabelis ar kontaktdakšu 15 Plug 'n' Clean tīrīšanas līdzekļa pudele ar vāciņu 16 Ritentiņi 17 Rokas smidzinātājpistole 18 Rokas smidzināšanas pistoles fiksators 19 Poga augstspiediena šļūtenes atvieno- šanai no rokas smidzināšanas pistoles 20 Mazgāšanas suka 21 Uzgalis ar netīrumu griezni 22 Strūklas caurule ar spiediena regulēju- mu (Vario Power) Speciālie piederumi paplašina aparāta iz- mantošanas iespējas. Plašāku informāciju Jūs varat saņemt pie Jūsu KÄRCHER tirgo- tāja. Pirms ekspluatācijas sākšanas uzmontējiet aparātam atsevišķi komplektā esošās da- ļas. Attēls Ievietojiet apakšējo turētāju stiprināju- mos un pabīdiet uz priekšu, līdz tas dzirdami nofiksējas. Attēls Ievietojiet augšējo turētāju un nospie- diet līdz galam uz leju. Opcija Attēls Piemontējiet augšējo āķ i elektrības vada uzglabāšanai. Ir nepieciešamas 2 komplektā piegādātās skrūves un krustiņa skrūvgriezis PH 2. Attēls Uzlieciet abas tīrīšanas līdzekļa šļūte- nes uz savienojumiem. Uzlieciet dozēšanas regulatoru un no- stipriniet ar 2 skrūvēm. Attēls Uztiniet augstspiediena šļūteni uz šļūte- nes uztīšanas trumuļa. Attēls Izvelciet uztītās augstspiediena šļūte- nes brīvo galu cauri atvērumiem dozē- šanas regulatorā. Attēls Uzlieciet rokturi, ievietojiet tapas urbu- mos un pieskrūvējiet. Attēls Iespiediet īsās augstspiediena š ļūtenes pieslēguma nipeli misiņa aptverē, līdz tas dzirdami nofiksējas. Pārbaudiet, vai savienojums ir drošs, pavelkot aiz augstspiediena šļūtenes. Attēls Spraudiet augstspiediena šļūteni rokas smidzināšanas sprauslā tik ilgi, līdz tā dzirdami nofiksējas. Norāde: Sekojiet, lai būtu pareizs pie- slēguma nipeļa novietojums. Pārbaudiet, vai savienojums ir drošs, pavelkot aiz augstspiediena šļūtenes. 몇 Brīdinājums Saskaņā ar spēkā esošajiem no- teikumiem ierīci nedrīkst izmantot bez dzeramā ūdens sistēmas dalī- tāja. Jāizmanto piemērots firmas Speciālie piederumi Pirms ekspluatācijas uzsākšanas Rokas smidzināšanas pistoles glabāšanas nodalījuma montāža Āķa elektrības vada uzglabāšanai montāža Tīrīšanas līdzekļa dozēšanas regulatora montāža Transportēšanas roktura montāža Augstspiediena šļūtenes savienošana ar rokas smidzināšanas pistoli Ūdens padeve 234 LV– 9 KÄRCHER sistēmas dalītājs vai kā alterna- tīva - sistēmas dalītājs atbilstoši EN 12729 tipam BA. Ūdens, kurš izplūdis cauri sistē- mas dalītājam, tiek uzskatīts par dzeršanai nederīgu. Uzmanību Sistēmas dalītāju vienmēr pieslēdziet ūdens padeves pieslēgumam, bet nevis tie- ši pie aparāta! Norāde: Netīrumi ūdenī var sabojāt augstspiediena sūkni un piederumus. Aiz- sardzības nolūkos iesakām izmantot KÄRCHER ūdens filtru (speciālais piede- rums, pasūt. Nr. 4.730-059). Ievērojiet ūdensapgādes uzņēmuma izstrā- dātos noteikumus. Pieslēgumu lielumus skatīt uz ražotāja datu plāksnītes/tehniskajos datos. Izmantojiet ar audumu nostiprinātu ūdens šļūteni (piegādes komplektā ne- ietilpst) ar tirdzniecībā pieejamu savie- nojumu: (diametrs vismaz 1/2 collas jeb 13 mm; garums vismaz 7,5 m). Attēls Piegādes komplektā ietilpstošo savie- nojuma detaļu ieskrūvējiet aparāta ūdens pievades vietā. Ūdens šļūteni uzspraudiet uz aparāta savienojuma detaļas un pievienojiet to ūdens padeves pieslēgumam. Šis augstspiediena tīrītājs ar KÄRCHER sūkšanas šļūteni un pretvārstu (speciālais piederums, pasūt. Nr. 4.440-238) paredzēti virszemes ūdeņu uzsūkšanai, piem., no lie- tus ūdens mucām vai dīķiem (maksimā

sūkšanas augstumu skat. tehniskajos da- tos). KÄRCHER sūkšanas šļūteni ar pretvār- stu piepildiet ar ūdeni, pieskrūvējiet ūdens pieslēgumam un iekariniet lietus ūdens mucā. Pirms lietošanas aparāts ir jāatgaiso. Ieslēdziet aparātu bez pievienotas smi- dzināšanas caurules un ļaujiet tam dar- boties (maks. 2 minūtes), līdz no pistoles izplūst burbuļus nesaturošs ūdens. Izslēdziet aparātu un pievieno- jiet atpakaļ smidzināšanas cauruli. Uzmanību Par 2 minūtēm ilgāka tukšgaita rada augstspiediena sūkņa bojājumus. Ja apa- rātā 2 minūšu laikā nepalielinās spiediens, izslēdziet aparātu un rīkojieties saskaņā ar norādījumiem nodaļā "Palīdzība darbības traucējumu gadījumā". Attēls Uzgali iespraudiet rokas smidzināša- nas pistolē un nofiksējiet to, pagriežot par 90°. Attēls Notiniet augstspiediena šļūteni no šļū- tenes uztīšanas trumuļa. Tikmēr turiet aiz transportēšanas roktura. Norāde: Ja rokas kloķis atrodas fiksāci- jas pozīcijā, atvirziet to vispirms uz aug- šu. Pilnībā atveriet ūdens krānu. Pilnībā notiniet elektrības vadu. Iespraudiet kontaktdakšu kontakligzdā. Ieslēdziet aparātu („I/ON“). 몇 Bīstami No augstspiediena sprauslas izplūstot ūdens strūklai, uz rokas smidzinātāju iedar- bojas atsitiena spēks. Nostājieties stabili un stingri turiet rokas smidzināšanas pistoli un uzgali. Uzmanību Pirms sākt tīrīšanu, pārliecinieties, ka augstspiediena tīrītājs droši stāv uz pamat- nes. Tīrīšanas laikā lietojiet aizsargbrilles un aizsargapģērbu. Atbloķējiet rokas smidzināšanas pisto- les sviru. Pavelciet sviru, aparāts ieslēdzas. Norāde: Kad sviru atlaiž, aparāts atkal at- slēdzas. Sistēmā paliek augstspiediens. Visparastākajai tīrīšanai. Darba spiediens ir regulējams bez pakāpēm starp „Min“ un „Max“. Ūdens padeve no ūdensvada Ūdens sūknēšana no atklātām tvertnēm Ekspluatācijas uzsākšana Darbība Strūklas caurule ar spiediena regulējumu (Vario Power) 235LV– 10 Atlaidiet rokas smidzinātāja sviru. Pagriezt strūklas cauruli vēlamajā pozī- cijā. Norāde: piemērota darbam ar tīrīšanas lī- dzekli; šim nolūkam smidzināšanas cauruli pagrieziet pozīcijā "Mix". Stipriem netīrumu sabiezējumiem. Uzmanību Automašīnu riepas, krāsojumu vai jutīgas virsmas, piem., koku nedrīkst tīrīt ar netīru- mu griezni, pastāv sabojāšanas risks. – Nav piemērots darbam ar tīrīšanas lī- dzekļiem. – Norāde: piemērota darbam ar tīrīšanas līdzekļiem Izmantojiet attiecīgajam tīrīšanas uzdevu- mam tikai atbilstošos KÄRCHER tīrīšanas un kopšanas līdzekļus, jo tie ir izgatavoti speciāli izmantošanai kopā ar Jūsu ierīci. Citu tīrīšanas un kopšanas līdzekļu izman- tošana var būt par iemeslu ātrākam nodilu- mam un garantijas zaudēšanai. Lūdzu, saņemiet informāciju speciālajās tirdzniecī- bas vietās vai jautājiet informāciju tieši pie KÄRCHER. Norādījumi par tīrīšanas līdzekli: Biežāk lietotos KÄRCHER tīrīšanas līdzek ļus šiem aparātiem var iegādāties jau iepildītus Plug 'n' Clean tīrīšanas līdzekļa pudelē ar vāciņu un gatavus lietošanai. Tādējādi atkrīt ap- grūtinošā pārliešana vai iepildīšana. Attēls Noņemiet Plug 'n' Clean tīrīšanas lī- dzekļa pudeles vāciņu un iespiediet pu- deli ar atveri uz leju tīrīšanas līdzekļa pieslēgumā. Attēls Noregulējiet tīrīšanas līdzekļa šķīduma sūkšanas daudzumu ar dozēšanas re- gulatoru. Izmantot strūklas cauruli ar spiediena regulējumu (Vario Power). Pagriezt uzgali pozīcijā „Mix“. Norāde: Šādi darba laikā tīrīšanas lī- dzekļa šķīdums tiek piejaukts ūdens strūklai. Norāde: Vajadzības gadījumā kopā ar tīrī- šanas līdzekli var izmantot arī mazgāšanas sukas. Izsmidziniet tīrīšanas līdzekli taupīgi uz sausas virsmas un ļaujiet tam iedarbo- ties (neļaujiet izžūt). Atmērcētos netīrumus noskalot ar augstpiediena šļūteni. Atlaidiet rokas smidzinātāja sviru. Nobloķējiet rokas smidzinā šanas pisto- les sviru. Garākos darba pārtraukumos (ilgākos par 5 minūtēm) papildus izslēdziet arī aparāta slēdzi ("0/OFF"). Uzmanību Atvienojiet augstspiediena šļūteni tikai no rokas smidzināšanas pistoles vai ierīces, kad sistēmā nav spiediena. Izvelciet Plug 'n' Clean tīrīšanas līdzek- ļa pudeli no turētāja un noslēdziet to ar vāciņu. Lai uzglabātu, novietojiet to tu- rētājā sagrieztu par 180 °. Atlaidiet rokas smidzinātāja sviru. Izslēdziet aparātu („0/OFF“). Aizveriet ūdens krānu. Nospiediet rokas smidzinātāja sviru, lai izlaistu sistēmā atlikušo spiedienu. Atvienojiet apar ātu no ūdens padeves pieslēguma. Uzmanību: Atvienojot padeves šļūteni vai augstspiediena šļūteni, pēc darba no pieslēgumiem var izplūst silts ūdens. Nobloķējiet rokas smidzināšanas pisto- les sviru. Izņemt tīkla kontaktdakšu. Uzmanību Lai novērstu negadījumus vai ievainoju- mus, transportējot ņemiet vērā aparāta svaru (skat. tehniskos datus). Strūklas caurule ar netīrumu griezni Mazgāšanas suka Darbs ar tīrīšanas līdzekļiem Ieteicamā tīrīšanas metode Darba pārtraukšana Darba beigšana Transportēšana 236 LV– 11 Velciet aparātu aiz roktura tā pārvieto- šanai. Pirms transportēšanas guļus stāvoklī: Izvelciet Plug 'n' Clean tīrīšanas līdzek- ļa pudeli no turētāja un noslēdziet to ar vāciņu. Nodrošiniet aparātu pret izslīdēšanu un apgāšanos. Uzmanību Lai novērstu negadījumus vai ievainoju- mus, izvēloties uzglabāšanas vietu ņemiet vērā aparāta svaru (skat. tehniskos datus). Novietojiet aparātu uz līdzenas virs- mas. Grieziet rokas kloķi pretēji pulksteņrādī- tāja virzienam un uztiniet augstspiedie- na šļūteni pilnībā uz šļūtenes uztīšanas trumuļa. Rokas smidzināšanas pistoli ar smidzi- nāšanas cauruli ievietojiet tai paredzē- tajā glabāšanas nodalījumā. Attēls Tīkla pieslēguma kabeli, augstspiedie- na šļūteni un piederumus ievietojiet no- dalījumos uz aparāta. Opcija Nedaudz pavelciet aiz elektrības vada. Elektrības vads tiek automātiski uztīts. Pirms ilgākas uzglabāšanas, piem., ziemā, ievērojiet papildu norādījumus nodaļā "Kopšana". Uzmanību Aparātu un piederumus sargājiet no sala. Ja no ierīces un piederumiem neizlej visu ūdeni, pastāv risks, ka tie tiks sabojāti sala iedarbības rezultātā. Lai novērstu bojāju- mus: Pilnī bā izlejiet no aparāta ūdeni: Noņemiet uzgali no rokas smidzinātāja. Ieslēgt aparātu (1/ON) un spaidīt rokas smidzinātāja sviru, līdz no aparāta vairs nenāk ūdens (apm. 1 min.). Izslēdziet ierīci. Uzglabājiet ierīci ar visiem piederu- miem no sala aizsargātā telpā. Bīstami Pirms jebkuru tīrīšanas un apkopes darbu veikšanas aparātu izslēdziet un atvienojiet kontaktdakšu. Pirms ilgākas uzglabāšanas, piemēram, ziemā: Attēls Ar plakanknaiblēm izvelciet ūdens pie- vades vietā ievietoto sietu un izskalojiet to zem tekoša ūdens. Aparātam nav nepieciešama apkope. Izmantojiet tikai oriģinālās KÄRCHER re- zerves daļas. Pārskatu pār rezerves daļām Jūs varat atrast šīs lietošanas pamācības beigās. Mazākos traucējumus Jūs varat novērst patstāvīgi, izmantojot sekojošo pārskatu. Šaubu gadījumos lūdzam griezties pilnva- rotā klientu apkalpošanas dienestā. Bīstami Pirms jebkuru tīrīšanas un apkopes darbu veikšanas aparātu izslēdziet un atvienojiet kontaktdakšu. Jebkurus elektrisko sastāvdaļu remontus drīkst veikt tikai pilnvarots klientu apkalpo- šanas dienests. Pavelciet rokas smidzinātājpistoles svi- ru, aparāts ieslēdzas. Transportēšana ar rokām Transportēšana automašīnās Glabāšana Aparāta uzglabāšana Aizsardzība pret aizsalšanu Kopšana un tehniskā apkope Kopšana Tehniskā apkope Rezerves daļas Palīdzība darbības traucējumu gadījumā Aparāts nestrādā 237LV– 12 Pārbaudiet, vai tīkla spriegums atbilst ražotāja datu plāksnītē norādītajam ba- rošanas spriegumam. Pārbaudiet, vai nav bojāts tīkla pieslē- guma kabelis. Pārbaudiet uzgaļa iestatījumus. Atgaisojiet aparātu. Ieslēdziet aparātu bez pievienotas smi- dzināšanas caurules un ļaujiet tam dar- boties (maks. 2 minūtes), līdz no pistoles izplūst burbuļus nesaturošs ūdens. Izslēdziet aparātu un pievieno- jiet atpakaļ smidzināšanas cauruli. Pārbaudiet ūdens padevi. Ar plakanknaiblēm izvelciet ūdens pie- vades vietā ievietoto sietu un izskalojiet to zem tekoša ūdens. Iemesls: sprieguma samazināšanās vājas elektrot īkla jaudas dēļ vai izmantojot paga- rinātāja kabeli. Ieslēdzot vispirms pavelciet rokas smi- dzināšanas pistoles sviru, tad aparāta slēdzi pārslēdziet uz "I/ON". Augstspiediena sprauslas tīrīšana: iztī- riet netīrumus no sprausla urbuma ar adatas palīdzību un izskalojiet sprauslu no priekšpuses ar ūdeni. Pārbaudiet ūdens pieplūdes daudzu- mu. Neliels aparāta neblīvums ir tehniski ie- spējams. Spēcīga neblīvuma gadījumā konsultējieties ar pilnvaroto klientu ap- kalpošanas centru. Izmantot strūklas cauruli ar spiediena regulējumu (Vario Power). Pagriezt uzgali pozīcijā „Mix“. Pārbaudiet tīrīšanas līdzekļa doz ēša- nas regulatora iestatījumu. Pārbaudiet, vai tīrīšanas līdzekļa sūk- šanas šļūtenei nav lūzuma vietu. Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozī- bā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un vese- lības aizsardzības prasībām. Iekārtā izda- rot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku. Apakšā parakstījušās personas r īkojas uz- ņēmuma vadības uzdevumā un pēc tās pilnvarojuma. Par dokumentāciju sastādīšanu atbildīgā persona: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tālr.: +49 7195 14-0 Fakss: +49 7195 14-2212 Winnenden, 2011/06/01 Aparāts nerada spiedienu Aparāts neieslēdzas, motors rūc nevienmērīgi Spēcīgas spiediena maiņas Neblīvs aparāts Netiek iesūkts tīrīšanas līdzeklis CE deklarācija Produkts: Augstspiediena tīrīšanas aparāts Tips: 1.168-xxx Attiecīgās ES direktīvas: 2006/42/EK (+2009/127/EK) 2004/108/EK 2000/14/EK Piemērotās harmonizētās normas: EN 55014–1: 2006 + A1: 2009 EN 55014–2: 1997 + A2: 2008 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006 + A2: 2009 EN 61000–3–3: 2008 EN 62233: 2008 Atbilstibas novertešanas procedura: 2000/14/EK: V pielikums Skanas intensitates līmenis dB(A) Izmērītais: 89 Garantētais: 93 CEO Head of Approbation 238 LV– 13 Rezervētas tiesības veikt tehniskas iz- maiņas! Tehniskie dati K 7.300 K 7.400 K 7.410 K 7.450 K 7.400 CH Elektropadeve Spriegums V

1~50 Pieslēguma jauda kW 3,0 2,2 Aizsardzības līmenis IP X5 Aizsardzības klase I Tīkla drošinātājs (kūstošais) A 16 10 Ūdens pieslēgums Pievadāmā ūdens spiediens (maks.) MPa 0,6 Pievadāmā ūdens temperatūra (maks.) °C 60 Pievadāmā ūdens daudzums (min.) l/min 11 Maks. sūkšanas augstums m 1,0 Tehniskie dati attiecībā uz jaudu Darba spiediens MPa 15 13 Maks. pieļaujamais spiediens MPa 16 16 Ūdens patēriņš l/min 9,2 8,2 Tīrīšanas līdzekļa patēriņš l/min 0 - 0,3 Rokas smidzināšanas pistoles reaktīvais spēks N2219 Izmēri un svars Augstums mm 972 Garums mm 407 Platums mm 447 459 447 459 Svars, darba gatavībā ar piederumiem kg 22,4 23,2 24,4 24,4 21,2 Saskaņā ar EN 60335-2-79 aprēķinātās vērtības Plaukstas-rokas vibrācijas lielums Nenoteiktība K m/s

< 2,5 0,3 Skaņas spiediena līmenis L

Skaņas jaudas līmenis L
