NAUDOJIMO INSTRUKCIJA GTA 2600 Professional BOSCH

Lietuviškai Puslapis 93

صالعربية

صارسی فارسی 104

Bendrosios saugos nuorodos

Perskaitykite visas prie darbinio stalo arba prie montuojamo elektrinio įrankio pridedamas įspėjamąsias nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis.

Saugos nuorodos dirbantiems su darbiniu stalu

Prieš pradėdami prietaisą reguliuoti ar keisti atsargines dalis, iš kištukinio lizdo ištraukite kištuką ir iš elektrinio įrankio išimkite akumuliatorių. Netikėtai jsijungus elektriniam įrankiui gali jvykti nelaimingas atsitikimas.
Prieš pradėdami montuoti elektrini įrankį, tinkamai surinkite darbinį stalą. Kad darbinis stalas su elektrinių įrankių nesulūžtu, būtina nepriekaištingai sumontuoti.
Prieš pradėdami dirbti su elektriniu įrankiu, jį saugiai pritvirtinkite prie darbinio stalo. Elektriniam įrankiui nuslydus ant darbinio stalo, galima prarasti kontrolę.
Darbinj stalą pastatykite ant tvirto, lygaus ir horizontalaus pagrindo. Jei darbinis stalas slankioja arba svyruoja, elektrinis jrankis ir ruošinys nebus valdomi ir stumiami tolygiai ir saugiai.
Darbinio stalo neperkraukite ir nenaudokite jo kaip ko-pėčių arba pastolių. Darbinį stalą apkrovus per didele apkrova arba ant jo stovint, darbinio stalo svorio centras gali pasislinkti į viršų ir stalas gali nuvirsti.
▶ Transportuojant ir dirbant visi varžtai ir jungiamieji elementai turi būti tvirtai užveržti. Elektrinio įrankio tvirtinamieji laikikliai visada turi būti tvirtai užfiksuoti. Jei yra atsilaisvinusių jungčių, pjaunant įranga gali stovėti netvirtai ir pjūviai gali būti netikslūs.
Elektrinj įrankį montuokite ir išmontuokite tik tada, kai jis yra transportavimo padėtyje (nuorodas apie transportavimo padėtį skaitykite atitinkamo elektrinio įrankio naudojimo instrukcijoje). Priešingu atveju elektrinio įrankio svorio centras gali būti nepalankioje vietoje ir jūs negalėsite jo tvirtai laikyti.
▶ Tvirtinamajame laikiklyje pritvirtintą elektrini įrankį naudokite tik ant darbinio stalo. Tvirtinamajame laikiklyje pritvirtintas, bet ant darbinio stalo nepastatytas elektrinis įrankis stovi netvirtai ir gali apvirsti.
▶ Patikrinkite, ar ilgi ir sunküs ruošiniai nesutrikdys darbinio stalo pusiausvyros. Ilgų ir sunkių ruošinių laisvus galus reikia atremti arba po jais ką nors padėti.
Sustumdami ar išskleisdami darbinį stalą nelaikykite pirštų netoli lankstų. Priešingu atveju pirštus galite suspausti.
▶ Laikykitės galiojančių nacionalinių ir tarptautinių standartų.

94 | Lietuviškai

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant darbinj stalą. Prašome įsiminti simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis darbiniu stalu.

Simbolis Reikšmė

Darbinio stalo maksimali leidžiama apkrova (elektrinis jrankis + ruošinys) yra 160 kg.

Gaminio ir techninių duomenų aprašas

Prietaiso paskirtis

Ant darbinio stalo leidžiama tvirtinti tik šiuos Bosch stacionariuosius pjūklus (2010.05 duomenimis):

• GCM 8 S 3 601 L16 0..
• GCM 8 SJ 3 601 L16 2..
• GCM 800 S 3601 L16 1..
• GCM 10 0 601 B20 0..
  -GCM10J

GCM 10 M 3 601 M20 2..

• GCM 10 S 0601 B205..
• GCM 10 SD 0601 B225..
  -GCM 120601B210..
• GCM 12 SD 0601 B235..
  -GTM12 3601M150..

Su elektriniu jrankiu naudojamas darbinis stalas yra skirtas lentoms ir profiliams pjaustyti.

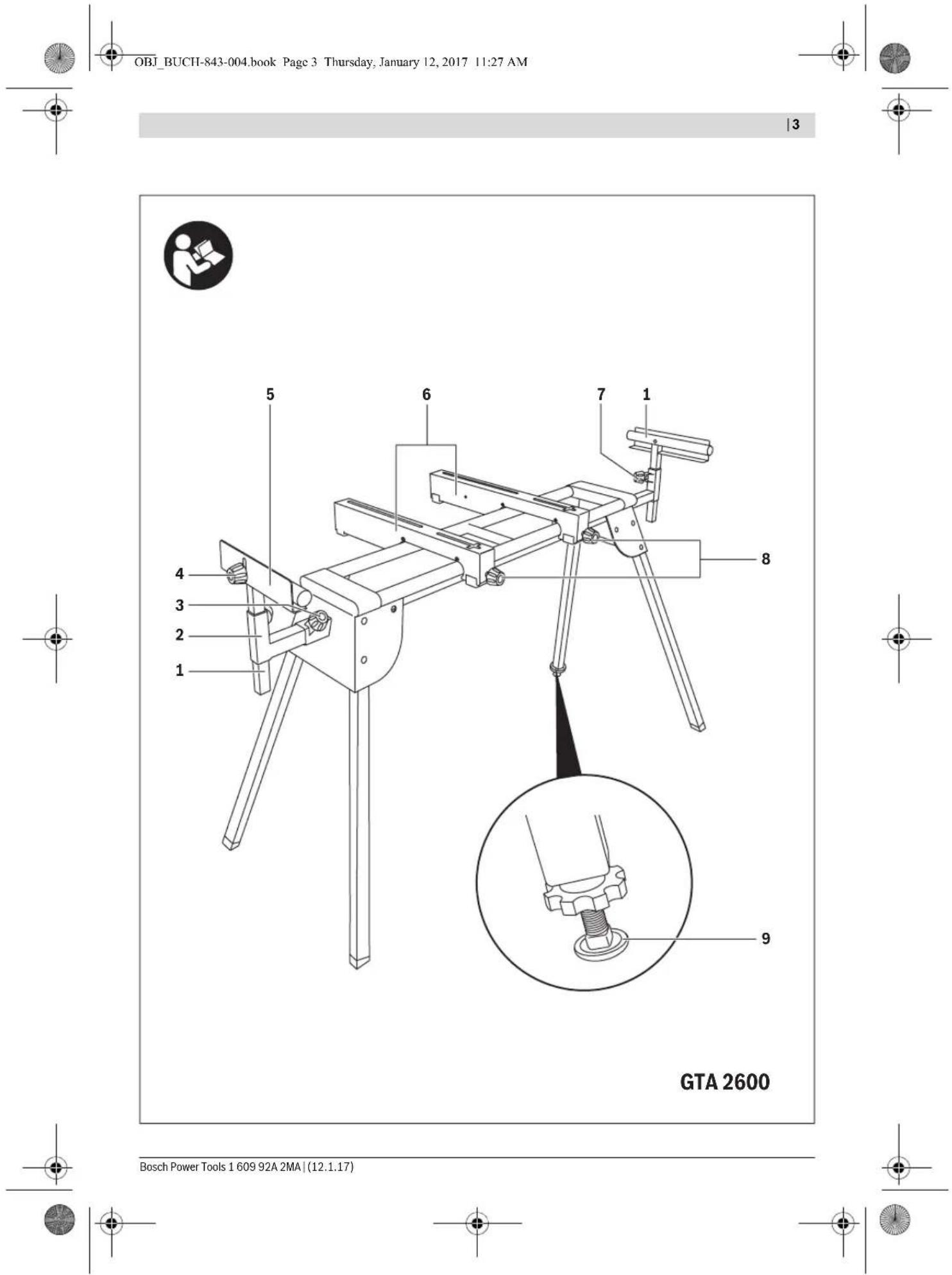

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka darbinio sta-lo schemose nurodytus numerius.

1 Ruošinio atrama
2 Stalo ilginamoji dalis
3 Stalo ilginamosios dalies 2 fiksuojamoji rankenėlė
4 Atramos vienodo ilgio ruošiniams 5 fiksuojamoji rankenėlė
5 Atrama vienodo ilgio ruošiniams
6 Tvirtinamasis laikiklis
7 Ruošinio atramos 1 fiksuojamoji rankenėle
8 Tvirtinamojo laikiklio 6 fiksuojamoji rankenėlė
9 Reguliuojamo aukščio kojelė
10 Tvirtinimo varžtas M8 x 26
11 Tvirtinimo varžtas M6 x 46
12 Tvirtinimo varžtas M8 x 44
13 Poveržlé
14 Fiksuojamasis žiedelis
15 Spyruokliné poveržlé
16 Veržlé

17 Montavimo atraminé plokště
18 Montavimo atraminé plokště su išilgine išpjova
19 Apsauginis kaištis
20 Antveržlé
21 Tvirtinamojo laikiklio 6 reguliavimo varžtas
Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Techniniai duomenys

Darbinis stalas GTA 2600
Gaminio numeris	3 601 M12 300
Darbinio stalo ilgis be stalo ilginamosios dalies	mm 1220
Darbinio stalo ilgis su stalo ilginamaja dalimi	mm 2620
Darbinio stalo aukštis	mm	820
Maks. leidžiama apkrova (elek-trinis + ruošinys)be stalo ilginamosios dalies- tvirtinamojo laikiklio	kg	160
Maks. leidžiama apkrova (elek-trinis + ruošinys)su stalo ilginamaja dalimi- tvirtinamojo laikiklio- kiekvienos stalo ilginamosios dalies	kg	110
	kg	25
Svoris pagal„EPTA-Procedure 01:2014"	kg	19,6

Montavimas

Tiekiamas komplektas

Tuo tikslu žr. tiekiamo komplekto paveikslus, pateiktus naudojimo instrukcijos pradžioje.

Prieš pradėdami darbinį stalą montuoti patikrinkite, ar pateiktos visos žemiau nurodytos dalys:

Nr.	Pavadinimas	Kiekis
	Darbinis stalas GTA 2600	1
6	Tvirtinamasis laikiklis	2
8	Tvirtinamojo laikiklio 6 fiksuojamoji rankenėlė	2
1	Ruošinio atrama	2
5	Atrama vienodo ilgio ruošiniams	2

Lietuviškai | 95

Nr. Pavadinimas Kiekis

	Tvirtinamujų dalių rinkinys,kurj sudaro:- Tvirtinimo varžtas
10	M8 x 26	2
11	M6 x 46	2
12	M8 x 44	4
13	- P o v e r ž lė	4
14	- Fiksuojamasis žiedelis	4
15	- S p y r u o k l i n ē poveržlė	2
16	- V e r ž lė	4
17	- M o n t a v i m o a t r a m i n ē plokštė	2
18	- Montavimo atraminė plokštė suišilgine išpjova	2
4	- Atramos vienodo ilgio ruošiniamsfiksuojamoji rankenėlė	2

Papildomai be pateiktos įrangos reikalingi šie įrankiai:

• Kryžminis atsuktuvas
• Reguliuojamas veržliaraktis

Darbinio stalo montavimas

Tiekiamas dalis atsargiai išimkite iš pakuotės.

Nuimkite visas pakuotės medžiagas.

Darbinio stalo pastatymas (žr. pav. A1 - A2)

Darbinj stalą kojomis j viršų padėkite ant grindų.

Apsauginj kaištj 19 paspauskite j vidų ir lenkite koja aukštyn, kol išgirsite, kaip vėl užsifiksuoja apsauginis kaištis.

Tokius veiksmus atlikite ir su kitomis trejomis kojomis.

Stalą atverskite j darbinę padėtį.

Jsitikinkite, kad darbinis stalas yra stabilus ir kad užsifiksavo visi apsauginiai kaiščiai.

Reguliuojamo aukščio kojelė 9 padės jums darbinį stalą išlyginti.

Atsukite antveržlę 20 ir jsukite ar išsukite kojelę, kol darbinį stalą išlyginsite ir jis į grindis remsis visomis keturiomis kojomis.

Atramos vienodo ilgio ruošiniams ir ruošinio atramos montavimas (žr. pav. B1-B2)

Atramą vienodo ilgio ruošiniams 5 varžtu 11 ir fiksuojamaja rankenėle 4 prisukite prie ruošinio atramos 1.

Ruošinio atramą 1 jstatykite i stalo ilginamają dalj 2.

Kad užfiksuotumėte ruošinio atramą, užveržkite fiksuojamają rankenėlę 7.

Tokius pačius veiksmus atlikite ir su antraja ruošinio atrama.

Darbinio stalo paruošimas

Tvirtinamojo laikiklio paruošimas (žr. pav. C) skirta GCM 10 xx, GCM 12 xx, GTM 12

J montavimo atramines plokštes 17 ir 18 jstatykite po varžta 12.

Montavimo atraminę plokstę 17 varžtu pritvirtinkite prie tvirtinamojo laikiklio užpakalinės išpjovos.

Montavimo atraminę plokšte 18 varžtu pritvirtinkite prie tvirtinamojo laikiklio priekinės išpjovos.

Tokius pačius veiksmus atlikite ir su kitu tvirtinamuoju laiki- kliu.

skirta GCM 8 S, GCM 8 SJ, GCM 800 S

Istatykite varžta 12 j montavimo atraminę plokšte 17 ir varžta 10 j montavimo atraminę plokšte 18.

Montavimo atraminę plokštę 17 varžtu pritvirtinkite prie tvirtinamojo laikiklio užpakalinės išpjovos.

Montavimo atraminę plokštę 18 varžtu pritvirtinkite prie tvirtinamojo laikiklio priekinės išpjovos ir spyruokline poveržle 15 užfiksuokite varžta, kad jis neiškristų.

Tokius pačius veiksmus atlikite ir su kitu tvirtinamuoju laiki- kliu.

Elektrinio įrankio tvirtinimas ant tvirtinamojo laikiklio (žr. pav. D)

Elektrinj jrankj nustatykite i transportavimo padetj. Nuorodas apie transportavimo padetj rasite atitinkamo elektrinio jrankio naudojimo instrukcijoje.

Kilstelėkite vieną elektrinio įrankio pusę ir tvirtinamojo laikiklio varžtus nustatykite tinkamu atstumu iki elektrinio įrankio montavimui skirtų kiaurymių.

Nuoroda: Naudojantis išilgine išpjova montavimo atraminėje plokštėje 18 ir skersine išpjova tvirtinamajame laikiklyje 6 galima pritvirtinti ir elektrinius įrankius su paslinktomis montavimo kiaurymėmis.

Pastatykite elektrinj jrankj ant varžtu ir laisvai prisukite elektrinj jrankj prie tvirtinamojo laikiklio poveržlemis 13, fiksuojamaisiais žiedeliais 14 veržlemis 16.

Jsukite fiksuojamają rankenėlę 8 j atitinkamą tvirtinamojo laikiklio kiaurymę 6.

Tokius pačius veiksmus atlikite ir su kitu tvirtinamuoju laiki- kliu.

Tvirtinamuju laikikliu su elektriniu jrankiu pritvirtinimas prie darbinio stalo (žr. pav. E1–E2)

Abu tvirtinamuosius laikiklius nustatykite lygiagrečiai vienas kito atžvilgiu.

Nurodyta eilės tvarka pastatykite elektrinį jrankį darbinio sta-lo viduryje. Pirmiausia ant priekinio bėgelio uždėkite užapva-lintą išėmą (1), o tada lėtai ir atsargiai leiskite elektrinį jrankį žemyn (2), kol jis tvirtai priglus prie užpakalinio bėgelio.

Jei reikia, pastumkite elektrinj jrankj ant tvirtinamuju laikikliu 6, kad svoris virš darbinio stalo būtų centre.

Tada, kad galutinai pritvirtintumete elektrinj jrankj, tvirtai už-veržkite veržles 16.

Po to užveržkite abi tvirtinamujų laikiklių fiksuojamąsias rankenėles 8.

96 | Lietuviškai

Naudojimas

Darbo patarimai

Neapkraukite darbinio stalo per didele apkrova. Niekada neviršykite darbinio stalo ir abiejų stalo ilginamųjų dalių leistinosios apkrovos.

Visada tvirtai laikykite ruošinj, ypač atlikdami ilgus, sunkius pjūvius. Nupjovus ruošinj, pakinta svorio centro padėtis ir darbinis stalas net gali pradėti virsti.

Darbinio stalo pailginimas (žr. pav. F1–F2)

llgų ruošinių laisvus galus reikia atremti arba po jais ką nors padėti.

Padėkite ruošinį ant elektrinio įrankio pjovimo stalo.

Atlaisvinkite fiksuojamają rankenėlę 3 ir traukite stalo ilginamają dalį 2 i išorę iki norimo ilgio.

Fiksuojamają rankenėlę vėl užveržkite.

Atlaisvinkite fiksuojamają rankenėlę 7 ir priderinkite ruošinio atramos 1 aukštį taip, kad jūsų ruošinys gulėtų tiesiai.

Fiksuojamają rankenėlę vėl užveržkite.

Vienodo ilgio ruošinių pjovimas (žr. pav. G)

Kad būtų lengva pjauti vienodo ilgio ruošinius, galite naudoti atramą vienodo ilgio ruošiniams 5.

Atlaisvinkite fiksuojamają rankenėle 4 ir nustatykite atramą vienodo ilgio ruošiniams 5 norimu atstumu iki elektrinio įrankio pjūklo disko.

Fiksuojamają rankenėlę vėl užveržkite.

Tvirtinamojo laikiklio spaustuvų nustatymas (žr. pav. H)

Spaustuvus, kurie fiksuojamaja rankenėle 8 užfiksuoja tvirtinamajį laikiklj 6 ant darbinio stalo, po intensyvaus darbinio stalo naudojimo gali prireikti nustatyti iš naujo.

Nuimkite elektrinj jrankj nuo tvirtinamuju laikikliu.

Tvirtinamaji laikiklj apverskite.

Jei, net ir tvirtai užveržus fiksuojamają rankenėlę, tvirtinamojo laikiklio ant darbinio stalo užfiksuoti negalima, reguliavimo varžta 21 sukite pagal laikrodžio rodyklę.

Jei tvirtinamasis laikiklis netinka iškart ant abiejų darbinio sta-lo bėgelių (priekinėje ir užpakalinėje dalyje), reguliavimo varž-tą 21 sukite prieš laikrodžio rodyklę.

Patikrinkite, ar tvirtinamasis laikiklis tvirtai ir tinkamai pritvirtintas ir, jei reikia, nustatymą pakartokite.

Tokius pačius veiksmus atlikite ir su kitu tvirtinamuoju laiki- kliu.

Priežiūra ir servisas

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch naudotojų konsultavimo tarnybos specialistai mielai at-sakys į klausimus apie mūsų gaminius ir papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankiy servisas

Informacijos tarnyba: [phone]

|rankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Darbinis stalas, papildoma jranga ir pakuotės turi būti ekologiškai utilizuojami.

Galimi pakeitimai.
