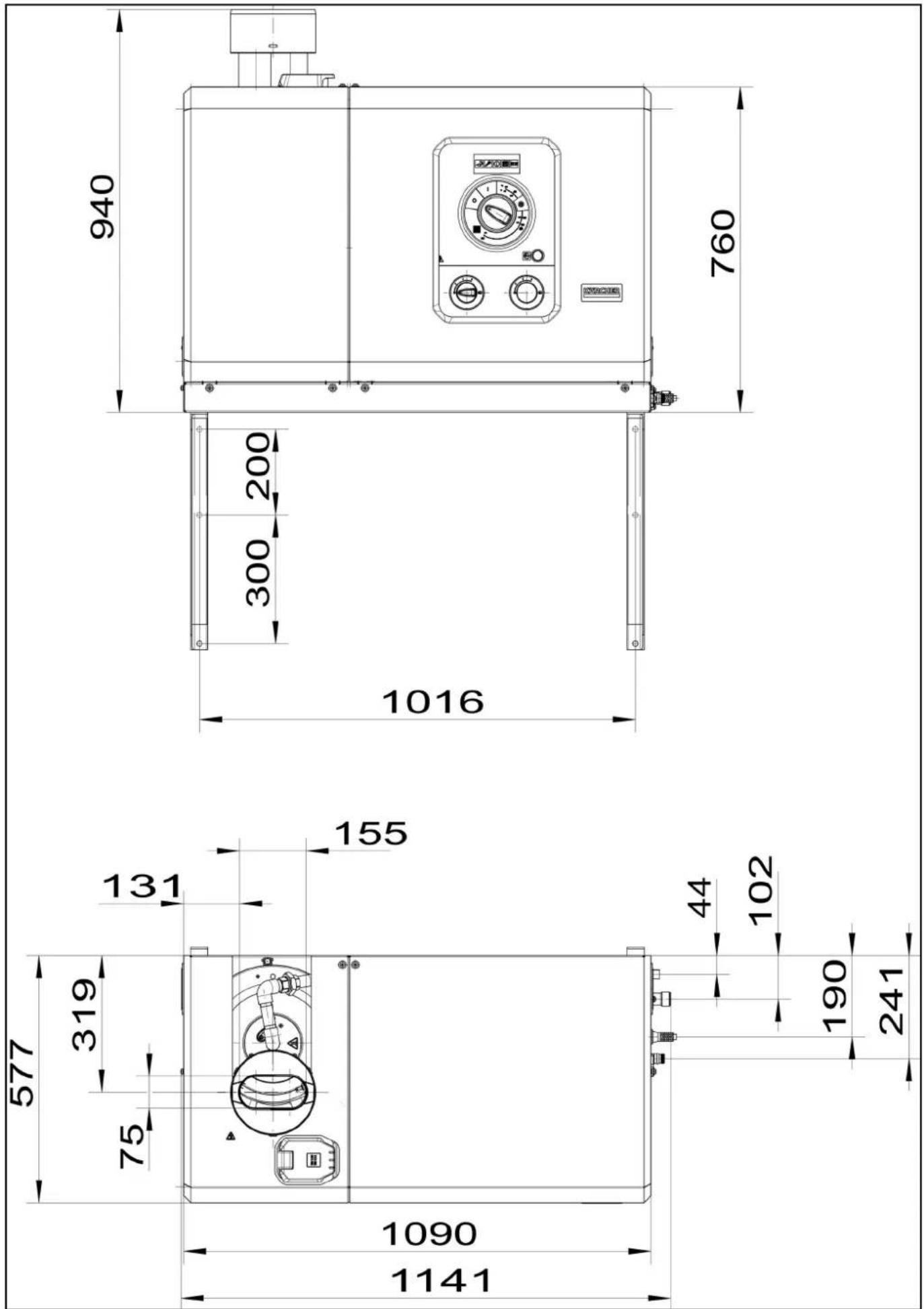

Gabaritinis brėžinys 249
Klientų aptarnavimas 250

Bendrosios nuorodos

Prieš pradėdami naudotis prietaisu, perskaitykite šią originalią naudojimo instrukciją ir pridedamus saugos. Laikykitės jų.

Išsaugokite abi knygeles vėlesniam naudojimui arba kitam prietaiso savininkui.

Saugos nuorodos

⚠ PAVOJUS • Draudžiama atlikti bet kokias jrenginio modifikacijas.
△ ISPEJIMAS • Išmetamosios dujos nuodingos. Nejkvėpkite išmetamuju duju. Naudodami prietaisą patalpose užtikrinkite pakankamą védinimą ir išmetamuju duju išvedimą.

Pastaba • Laikykitės įstatymų leidžiančios institucijos priimtų skystiniam srautiniam purkštuvui taikomų teisės aktų reikalavimų

• Laikykitės nacionalinių įstatymų leidžiančios institucijos priimtų nelaimingų įvykių prevencijos galiojančių teisės aktų reikalavimų. Skystinis srautinis purkštuvas privalo būti reguliariai tikrinamas, o patikrų rezultatai registruojami raštiškai. - Būtina laikytis naudojamai valymo priemonei taikomų saugos nuorodu. - Atkreipkite dėmesį, kad įrenginio šildymo agregatas yra deginimo blokas.
  Deginimo jrenginiai privalo būti regulariai tikrinami pagal jstatymų leidžiančios institucijos priimtų galiojančių nacionalinių teisės aktų reikalavimus. • Pagal galiojančias nacionalines nuostatas šį aukšto slėgio valymo jrenginį pramoniniam naudojimui pirmą kar-tą privalo įjungti tik kvalifikuotas asmuo. KÄRCHER šį jrenginio pirmajį paleidimą jau atliko ir pagrindė dokumentais. Šiuos doku- mentus galite gauti iš Jūsų KÄRCHER partnerio pateikę užklausą. Prašydami dokumentų nurodykite savo jrenginio dalių ir gamyklinį numerį. • Atkreipiame jūsų dėmesį, kad pagal galiojan- čias nacionalines nuostatas periodiškai jrenginį gali tikrinti tik kvalifikuoti specialistai. Šiuo tikslu prašome susisiekti su jūsų KÄRCHER partneriu.

Simboliai ant prietaiso

Aukštojo slėgio srovės nenukreipkite i žmones, gyvūnus, įtampingąja elektros įrangą arba i patį prietaisą. Saugokite prietaisą nuo šalčio.

Pavojinga elektros įtampa. Elektros įrenginį leidžiama tvarkyti tik elektrikams arba įgaliotiems darbuotojams.

Pagal galiojančias nuostatas prietaiso neleidžiama eksploatuoti be nuo geriamojo vandens tinklą nuo atgalinės tėkmės apsaugančio įtaiso. Užtikrinkite, kad Jūsų vandentiekio sistema, prie kurios prijungtas aukštojo slėgio valymo prietaisas, turi BA tipo nuo atgalinės tėkmės apsaugantį įtaisą, atitinkantį standartą EN 12729. Per sistemos skirtuvą pratekėjęs vanduo laikomas netinkamu gerti. Sistemos skirtuvą visada junkite prie vandens tiekimo sistemos – sistemos skirtuvą prijungti tiesiogiai prie prietaiso draudžiama.

Pavojus sveikatai, kurj kelias nuodingos išmetamosios dujos. Nejkvėpkite išmetamųjų dujų.

Nusideginimo i jkaitusius paviršius pavojus.

Informacinis kodas

Nuostatos, gairès ir standartai

Prieš montuojant jrenginj reikia pasitarti su duju tiekimo jmone ir rajono kompetentingu deginimo ir védinimo jrenginių priežiūros bei jų valymo specialistu.

Montuodami laikykitės statybos teisės, pramonės teisės ir emisijų kontrolės taisyklių. Nurodome toliau išvardytas taisykles, gaires ir standartus:

• Irenginj gali montuoti tik specializuota jmonė pagal atitinkamas nacionalines taisykles.
• Laikykitės atitinkamų nacionalinių vietinio įstatymų leidėjo tai-syklių, taikomų elektros instaliacijai.
• Laikykitės atitinkamų nacionalinių vietinio įstatymų leidėjo tai-syklių, taikomų dujų instaliacijai.
• Degiklio reguliavimą, techninę priežiūrą ir remontą gali atlikti tik išmokyti „Kärcher“ montavimo specialistai.
• Planuojant dūmtraukį reikia laikytis vietinių galiojančių taisyklių.

Darbo vieta

Prietaisu jungiama ir išjungiama sistema ir nustatoma vandens temperatūra. Taip pat galima nustatyti valymo priemonės dozę ir peržiūrėti pranešimus apie klaidas.

Priklausomai nuo sistemos konstrukcijos, kitos darbo vietos jrengiamos prie pagalbinių jrenginių (purškimo jrenginių), kurie yra prijungti prie čiaupų vietų. Šiose darbo vietose pasirinktinai galima jrengti nuotolinio valdymo pultus.

Saugos jtaisai

ATSARGIAI

Sužalojimai dėl trūkstamų arba pakeistų saugos įtaisų!

Apsauginiai įtaisai garantuoja jūsų saugą.

Neleidžiama saugos įtaisams taikyti apylankų, įtaisus pašalinti arba juos deaktyvinti.

Saugos jrenginiai yra jmontuoti gamykloje ir užplombuoti. Nustatymus atlieka tik klientų aptarnavimo tarnyba.

Apsaugos nuo vandens trūkumo sistema

Apsauga nuo sausosios eigos (srauto jungiklis) apsaugo degiklj nuo perkaitimo ir aukšto slėgio siurblį nuo sausosios eigos, jeigu trūksta vandens. Jei vandens tiekimas nepakankamas, prietaisas išsijungia.

Slègio jungiklis

Slėginis jungiklis išjungia prietaisą, jei viršijamas didžiausias darbinis slėgis.

Apsauginis vožtuvas, apsauginis blokas

Jei viršijamas didžiausias leistinas sistemos slėgis, atsidaro apsauginis vožtuvas ir sumažina slėgį sistemoje. Apsauginis vožtuvas sureguliuotas ir užplombuotas gamykloje. Nustatymą atlieka tik klientų aptarnavimo tarnyba.

Liepsnos stebėjimo įtaisas

Liepsnos stebėjimo sistema stebi degiklio liepsnos ryškumą ir, įvykus gedimui, išjungia degiklj.

Liepsnos stebėjimo stiklas

Degiklio darbinę būklę galima nustatyti pagal tai, ar pro kontrolinį stiklą matosi liepsna.

Apsauga nuo viršsrovio

Jeigu degiklio variklis yra užblokuojamas, tada suveikia apvijos grandinės pertraukiklis. Aukšto slėgio siurblio variklis apsaugotas elektronikos ir apvijos grandinės pertraukikliu.

Išmetamuju duju temperatūros ribotuvas

Kai išmetamujų dujų temperatūra pakyla virš leistinos vertės, išmetamujų dujų temperatūros ribotuvas išjungia ir užblokuoja degiklj.

Temperatūros ribotuvas

Išmetamujų dujų temperatūros ribotuvas išjungia degiklj, kai išmetamujų dujų temperatūros vertė būna per aukšta.

Oro slègio jungiklis

Oro slėgio jungiklis išjungia degiklj, kai tik ventiliatorius nesukuria oro slėgio.

Išmetamųjų dujų slėgio jungiklis

Išmetamujų dujų slėgio jungiklis išjungia degiklj, jei išmetamujų dujų sistemoje susidaro neleistinai didelis priešslėgis, pvz., užsikimšus.

Atkūrimo mygtukas

Gedimo atveju duju degiklj galima paleisti iš naujo, naudojant atstatymo mygtuką.

Aukšto slėgio išleidimo sistema (parinktis)

Išjungus prietaisą aukšto slėgio pistoletu, pasibaigus veikimo pasirengimo darbui laikui, atsidaro aukšto slėgio sistemoje esantis magnetinis vožtuvas. Taip sumažinamas aukšto slėgio sistemoje susidaręs slėgis.

Apsauginis fiksatorius

Aukštojo slėgio pistoleto apsauginis užraktas neleidžia atsitiktinai jjungti prietaiso.

Laukimo trukmė

Jei prietaisas nenaudojamas kelias 30 minutes, jis išsijungia. Parengties laiką gali jjungti ir išjungti klientų aptarnavimo tarnyba per techninio aptarnavimo meniu.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atlie- kas prašome šalinti laikantis aplinkos apsaugos teisės aktų alavimų.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamujų medžiagų ir dažnai, pvz., galvaninių elementų, akumuliatorių sudedamujų dalių, arba alyvos, kurias netinkamai dojant arba jas šalinant ne pagal reikalavimus gali kilti pavozmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploaprietaisą šios sudedamosios dalys yra būtinos. Šiuo poliu pažymėtus prietaisus draudžiama šalinti su buitinėmis komis.

„Kärcher“ valymo priemonės yra tinkamos separatoriams (ASF). Tai reiškia, kad naftos gaudyklės funkcijai nebus netrukdoma. Rekomenduojamų valymo priemonių sąrašą rasite skyriuje Priedai ir atsarginės dalys.

Nuorodos dėl sudedamųjų medžiagų (REACH)

Naujausią informaciją apie sudedamąsias medžiagas rasite:

Numatomasis naudojimas

• Prietaisas naudojamas nešvarumams nuo paviršių šalinti laisvai tekančia vandens srove. Jis ypač naudojamas mašinoms, transporto priemonėms ir fasadams valyti.
• Sistema turi būti sumontuota taip, kad galinė anga būtų uždaryta, pavyzdžiui, siena.
• Kaip aukšto slėgio terpę galima naudoti tik švarų vandenį. Nešvarumai sukelia per ankstyvą nusidėvėjimą arba įrenginyje dėl jo susidaro nuosėdy.
• Normali darbinė temperatūra nuo 0 °C iki 25 °C. Kartais leidžiama iki 35 °C aplinkos temperatūra.

⚠PAVOJUS

Naudojimas degalinése ar kitose pavojingose vietose

Sužalojimų pavojus

Laikykitės atitinkamų saugos nuostatų.

Pastaba

Pasirūpinkite, kad nuotekos, kurių sudėtyje yra mineralinės alyvos, nepatektų į gruntą vandens telkinius arba kanalizaciją. Variklį ar kébulo dugną plaukite tik pritaikytose vietose, kuriose naudojamas alyvos skirtuvas.

Vandens tiekimo ribinės vertės

DÉMESIO

Užterštas vanduo

Per ankstyvas susidėvėjimas arba nuosėdos prietaise Prietaisui naudokite tik švarų vandenį arba perdirbta vandenį, kuris neviršija ribinių verčių.

Vandens tiekimui taikomos tokios ribinės vertės:

• pH vertè: 6,5–9,5
- Elektrinis laidumas: Šviežio vandens laidumas + 1 200 μS/cm, maksimalus laidumas 2 000 μS/cm
- Sédančiosios medžiagos (bandinio tūris1 l, nusėdimo laikas 30 minučių): < 0,5 mg/l
- Drumzlinančios medžiagos: < 50 mg/l, jokių abrazyvinių medžiagų
• Angliavandeniliai: < 20 mg/l
• Chloridas: < 300 mg/l
• Sulfatas: < 240 mg/l
• Kalcis: < 200 mg/l
- Bendrasis kietumas: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Geležis: < 0,5 mg/l
• Manganas: < 0,05 mg/l
- Varis: < 2 mg/l
• Aktyvusis chloras: < 0,3 mg/l
• Néra nemalonaus kvapo

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines dalis — taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Valiklis

Valymo priemonės palengvina valymo užduotis, todėl lentelėje pateikiamas valymo priemonių asortimentas. Prieš naudodami valymo priemones, laikykitės ant pakuotės pateiktų nurodymų.

Taikymo sritis	Užterštumas, taikymo tipas	Valiklis	„Kärcher“ žy-mėjimas	Dozavimas
Automobilių pramonė, degalinės, krovinių veži-mo įmonės, transporto priemonių parkai	Dulkės, kelių purvas, mineralinės alyvos (ant dažytų paviršių)	Aktyvus valiklis, neutralus * 55	RM * 0,5-8%
		Aktyvus valiklis, šarminis RM 8	1* 0,25-1,25%
		Natūralus aktyvus valiklis, šar-minis	RM 82N
			RM 803*
		Putų valiklis RM 838 direct
			RM 806
	Transporto priemonių konservavimas Karšta	as vaškas RM 41
		Karštas vaškas RM 820*
		Purškiamas vaškas RM 821*
		Perlinis supervaškas RM 824*
Metalo apdirbimo pramo-nė	Aliejai, riebalai, dulkės ir panašūs nešvaru-mai	Aktyvus valiklis, neutralus * 55	RM * 0,5-8%
		Aktyvus valiklis, šarminis RM 8	1* 0,25-1,25%
			RM 803*
			RM 806
		Stipriam užteršimui	RM 31* 0,375-2,5 %
		Skystas (su apsauga nuo koro-zijos)	39 RM
Maisto perdirbimo įmo-nės	Lengvas arba vidutinis užterštumas, riebalai ir (arba) tepalai, dideli paviršiai	Detalių valiklis	39 RM
		Aktyvus valiklis, neutralus * 55	RM * 0,5-8%
		Aktyvus valiklis, šarminis RM 8	1* 0,25-1,25%
		Natūralus aktyvus valiklis, šar-minis	RM 82N
		Putų valiklis, neutralus	RM 57
		Putų valiklis RM 58*
		Gelinės putos OSC	RM 882
			RM 31*/**	0,375-2,5 %
	Dūmų derva	Dūmų dervos valiklis RM 33**
	Valymas ir dezinfekavimas		RM 732
	dezinfekcija		RM 735
	Kalkės, mineralinės nuosėdos		RM 25**
		Putų valiklis RM 59*
Sanitarinė zona	Kalkių, šlapimo nuosėdų, muilo ir kt.	Pagrindinis valiklis	RM 25*
		Putų valiklis RM 59

* Patogus separatoriui
** tik trumpam naudojimui, dviejų etapų metodas, nuplaukite švariu vandeniu.

Tiekimo apimtis

Išemę iš pakuotės patikrinkite, ar yra visos prietaiso detalės. Jei gabenant atsirastų pažeidimų, praneškite apie tai pardavėjui.

Pastaba

Standartinis antgalis jeina i tiekimo apimti. Kiti priedai nejeina i tiekimo apimti.

Prietaiso aprašymas

Paveikslas A

① Prietaiso gaubtas kairéje
② Pripildymo taškų sistemos priežiūra
③Prietaiso gaubtas dešinėje
④ Valdymo laukas + elektros déžuté
⑤ Prietaiso dangtelio tvirtinimo varžtas dešinėje
⑥ Prietaiso dangtelio tvirtinimo varžtas kairėje
⑦Dujų vožtuvas
⑧ Duju jrenginio elektros prietaisų spintelė
⑨ Variklio gnybtų déžutė
⑩Siurblio alyvos pildymo vieta
⑪Dujų jungtis
⑫Vandens jleidimo anga
⑬ Aukštojo slėgio išleidimo anga
⑭Resiveris
⑮ Sistemos priežiūros nustatymas + techninio aptarnavimo jun-giklis
⑯Švaraus vandens filtras
⑰Apsaugos blokas
⑱ Talpykla su plüde, su sistemos priežiūros rezervuaru
⑲ Išmetamujų dujų išleidimo anga
20 Tiesiasrovis šildytuvas
21 Standartinis antgalis
Toliau išvardytus tvirtinimo komplektus galima jsigyti atskirai:
- Nuotolinio valdymo pultas (nepavaizduotas)
- Slégio išleidimo įtaisas (nepavaizduotas)
- Antroji valymo priemonė + dozatorius
- Plieninis pagrindo rémas (nepavaizduotas)
- Elektromagnetinio vožtuvo vandens įvadas (nepavaizduotas)
• Darbo valandy skaitiklis + manometras

Valdymo skydelis

Paveikslas B

①Pagrindinis jungiklis
② Aptarnavimo signaliné lemputé (raudona)
③ Aptarnavimo meniu signalinė lemputė (raudona)
④ Eksploatacijos kontrolinė lemputė (žalia)
⑤ Valiklio signalinė lemputė (oranžinė)
⑥ Signalinė sistemos priežiūros lemputė (oranžinė)
⑦ Duju degiklio nustatymas iš naujo
⑧ Eksploatavimo valandų skaitiklis (parinktis)
⑨Valiklio dozavimo vožtuvas 2 (parinktis)
⑩ Manometras (pasirenkamoji iranga)
⑪Valiklio dozavimo vožtuvas 1

Šviesos diodu indikatorių reikšmė

Kontrolinė lemputė	Mirksintis kodas	Reikšmė
Kontrolinė lemputė Aptarnavimo meniu (raudona)	-	Ši kontrolinė lemputė svarbi tik techninės priežiūros specialistams.
Kontrolinė lemputė Techninis aptarnavi-mas (raudona)	šviečia	Atlikti aptarnavimą ir (arba) techninę priežiūrą po 600 val. siurblio veikimo po 400 val. degiklio veikimo
	mirksi 1 kart.	Nuotėkis iš įrenginio Prietaisas išsijungia.
	mirksi 2 kart.	Klaidos srovė / įtampa:AsimetrijaViršsrovis / nepakankama srovėViršjtampis / žema įtampa Prietaisas išsijungia.
	mirksi 3 kart.	Apvijos apsaugos kontakto gedimas Prietaisas išsijungia.
	mirksi 4 kart.	Išmetamujų dujų klaida Prietaisas išsijungia.
	mirksi 5 kart.	Vandens trūkumas / sausa eiga Prietaisas išsijungia.
	mirksi 6 kart.	Šviesos diodo liepsnos juti-klis per ryškus / per tamsus Prietaisas išsijungia.
	mirksi 7 kart.	Vandens išleidimo tempera-tūros jutiklio klaida Prietaisas išsijungia.
	mirksi 8 kart.	Ryšio klaida Prietaisas išsijungia.
Kontrolinė lemputė Eksploatacija (žalia)	šviečia	Normalus veikimas be klaidų
	mirksi 1 kart.	Siurblys nuolat veikia jau 30 minučių
	mirksi 2 kart.	Siurblys nuolat neaktyvus jau 30 minučių
Valiklio signalinė lemputė (oranžinė)	šviečia	Ploviklis 1 pasibaigęs
	mirksi 1 kart.	Ploviklis 2 pasibaigęs
Signalinė sistemos priežiūros lemputė (oranžinė)	šviečia	Sistemos priežiūra tuščia

Aukšto slėgio pistoletas ir kotas (priedai)

Pastaba

Tiekiamame rinkinyje néra priedu.

Paveikslas C

①Vibrasoft" rotacinis antgalis
②Gaubiamoji veržlė
③ Aukštojo slėgio antgalis
④Purkštas „EASY!Lock“
⑤ Slėgio ir kiekio reguliavimas
⑥ Aukštojo slėgio pistoletas „EASY!Force“
⑦Apsauginis fiksatorius
⑧jungimo svirtelè
⑨Apsauginė svirtis
⑩ Aukštojo slėgio žarna „EASY!Lock“

Veikimo aprašymas

- Šaltas vanduo per variklio aušinimo rite ir plūdės rezervuarą patenka į aukšto slėgio siurblio įsiurbimo pusę. I plūdinę talpyklą įpilama sistemos priežiūros priemonių (RM 110). Priklausomai nuo vandens kietumo, klientų aptarnavimo tarnyba gali jį pakoreguoti pagal poreikį. Siurblys tiekia per momentinį vandens šildytuvą įsiurbtą vandenį ir ploviklį. Ploviklio kiekį vande-

nyje galima reguliuoti naudojant dozavimo vožtuvą. Momentinis vandens šildytuvas šildomas degikliu.

- Aukšto slėgio išėjimas jungiamas tiesiai prie aukšto slėgio žarnos arba prie esamo pastato aukšto slėgio tinklo. Aukšto slėgio pistoletas prie šio tinklo čiaupų prijungiamas aukšto slėgio žarna.

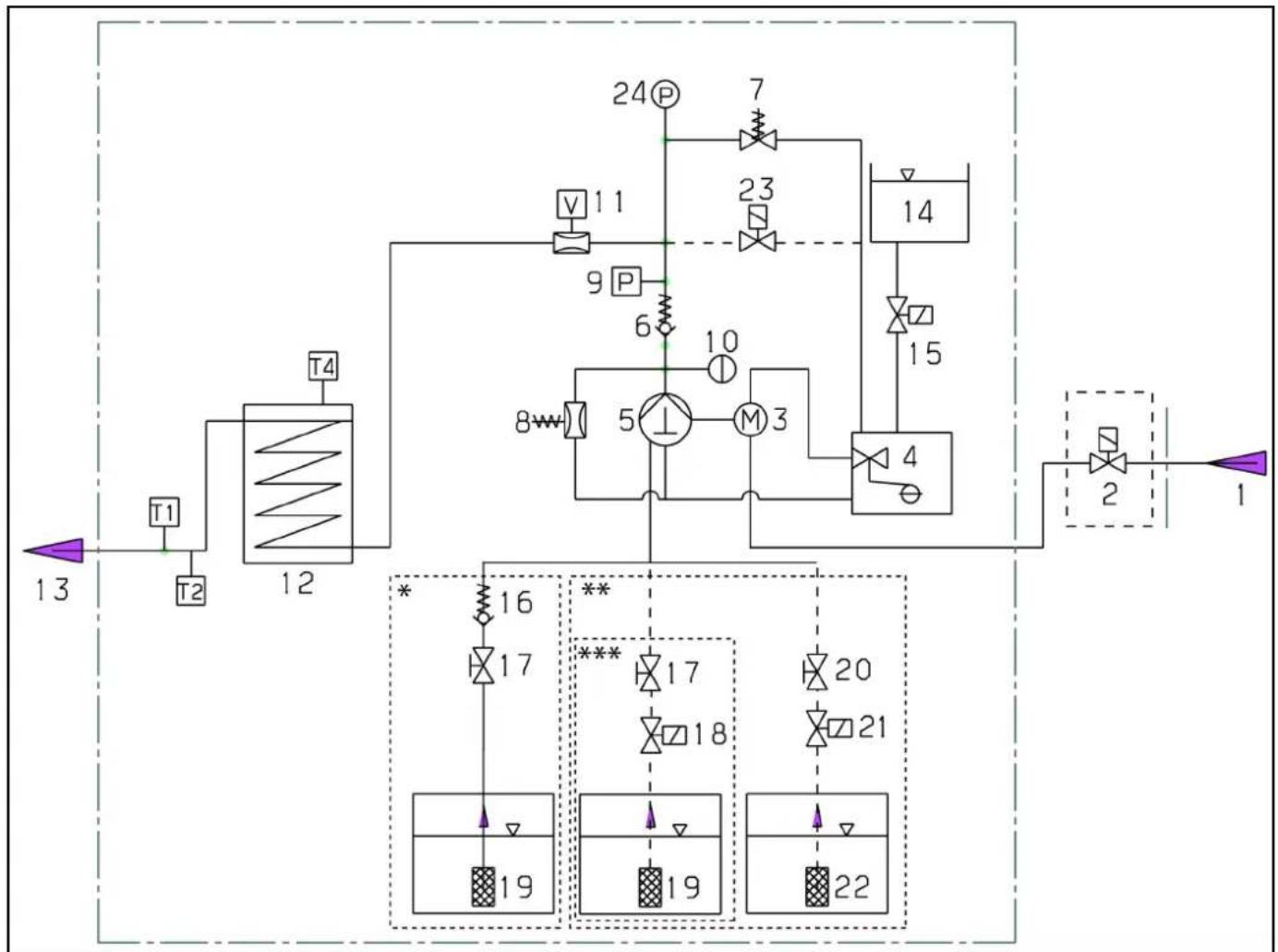

Srauto diagrama

    N["*"] --> O["16"]
    O --> P["17"]
    P --> Q["19"]
    R["**"] --> S["17"]
    S --> T["18"]
    T --> U["19"]
    V["***"] --> W["17"]
    W --> X["18"]
    X --> Y["20"]
    Y --> Z["21"]
    Z --> AA["22"]

① Vandens tiekimas
② Elektromagnetinio vožtuvo vandens įvadas (pasirinktinai)
③Elektros variklis
④Plūdinis rezervuaras
⑤Aukštojo slėgio siurblys
⑥Atbulinis vožtuvas
⑦Apsauginis vožtuvas
⑧Reguliavimo vožtuvas
⑨Slégio jungiklis
⑩ Akumuliatorius aukštam slėgiui
⑪ Apsaugos nuo vandens trūkumo sistema
⑫Tiesiasrovis šildytuvas
Vandens išleidimo temperatūros jutiklis T1
T2 temperatūros ribotuvas
Išmetamuju duju temperatūros monitorius T4
* Srauto diagrama su 1 plovikliu be nuotolinio valdymo pulto (pristatymo būsena)
** Srauto diagrama su 2 valymo priemonémis ir nuotolinio valdymo pulteliu (pasirinktis)
*** Srauto diagrama su 1 valymo priemone ir nuotolinio valdymo pulteliu (pasirinktis)
⑬ Aukštojo slėgio išleidimo anga
⑭ DGT rezervuaras (sistemos priežiūra)
⑮ DGT elektromagnetinis vožtuvas (sistemos priežiūra)
⑯Ploviklio atbulinis vožtuvas
⑰Dozavimo vožtuvas 1
⑱ Valiklio elektromagnetinis vožtuvas 1 (parinktis)
⑲ Nesiurbiamos valymo priemonės įsiurbimas 1
⑳Dozavimo vožtuvas 2 (parinktis)
②1 Valiklio elektromagnetinis vožtuvas 2 (parinktis)
②2 Nesiurbiamos valymo priemonės įsiurbimas 2 (parinktis)
②3 Slėgio ribojimo vožtuvas (parinktis)
⑳ Manometras (pasirenkamoji jranga)

Sistemos diegimas

Pastaba

Montuoti gali tik įgalioti specialistai!

Iškrovimas

Pristatymo metu prietaisas prie transportavimo padėklo pritvirtinamas varžtais.

1. Nuimkite kartoną ir kraštines kaladèles.
2. Atlaisvinkite prietaiso gaubto tvirtinimo varžtus ir nuimkite gaubta.
3. Norėdami atlaisvinti prietaiso rėmą nuo padėklo, atsukite 2 varžtus, esančius priekyje dešinėje ir gale kairėje.
4. Pakelkite prietaisą nuo padėklo ir vėl uždėkite dangtį.

Paveikslas D

Bendroji dalis

• Prietaiso šildytuvas yra deginimo jrenginys. Montuojant reikia laikytis vietoje galiojančių taisyklių.
• Naudokite tik patikrintus kaminus ir dūmtraukius.

Nurodymai dėl duju instaliacijos

• Dujų vamzdžių montavimo darbus ir įrenginio prijungimą prie dujų pusės gali atlikti tik registruota įmonė, kuriai išduotas leidimas prekiauti dujomis ir vandeniu.
• Dujų degiklio reguliavimą ir remonta gali atlikti tik išmokyti „Kärcher“ techninės priežiūros tarnybos montavimo specialistai.

Dujų vamzdžiai

• Dujų tiekimo vamzdyje, kurio plotis turi būti ne mažesnis kaip 1 colis, turi būti jrengtas manometras ir užtvarinis vožtuvas.
• Dél aukšto slėgio siurblio sukeliamos vibracijos standuji duju vamzdį ir prietaisą reikia sujungti lanksčia duju žarna.
• Jei duju tiekimo linijos ilgesnès nei 10 m, turi būti numatytas 1 1/2 colio ar didesnis plotis. Prietaiso duju jungties plotis yra 1 colis.

⚠PAVOJUS

Sužalojimo pavojus

Jungiamoji įmova neturi suktis degiklio korpuso atžvilgiu. Srieginė jungtis turi būti užsandarinta DVGW patvirtintais sandarikliais. Po prijungimo reikia patikrinti, ar prijungimo vietoje nėra nuotėkio, naudojant DVGW patvirtintą nuotėkio aptikimo purkštuvą. Dujotiekio vamzdžio plotis turi būti apskaičiuotas pagal DVGW TRGI. Prietaiso duju jungties vardinis skersmuo automatiškai nėra vamzdžio plotis. Dujotiekio vamzdžio matmenys ir montavimo būdas turi atitikti atitinkamus standartus ir taisykles.

Oro ir išmetamuju duju išleidimo vamzdynas

• Oro tiekimo vamzdynas / išmetamujų dujų šalinimo vamzdynas – tai įrenginio komponentai. Jeigu montuojama pastate, privaloma laikytis nacionalinių teisės aktuose nustatytų reikalavimų.
• Kiekvienas jrenginys turi būti sujungtas su jam skirtu dūmtraukiu.
• Išmetamujų dujų išleidimo vamzdyną reikia tiesti laikantis nacionalinių taisyklių ir pasitarus su kompetentingu deginimo ir vėdinimo įrenginių priežiūros bei jų valymo specialistu.

Dujų prietaisas su išmetamųjų dujų sistema, į kurią degimo oras patenka iš statymo patalpos

B23 tipas

Dujų prietaisas be srauto apsaugos, kai aplink visas perteklinio slėgio veikiamas išmetamųjų dujų kelio dalis teka degimo oras. B23 montavimas suteikia galimybę prietaisą prijungti prie įprasto vieno dūmtraukio pagal DIN 18160 ir eksploatuoti jį kaip priklau- somą nuo patalpos oro. Būtina sąlyga - kaminas turi būti tinka- mas B23 tipo jungčiai. Tai gali būti, pvz.,pasiekta kaminą atnaujinant įdedant nerūdijančio plieno vamzdį.

Pastaba

Norint prijungti prie apvalaus židinio, reikia naudoti pridedamą išmetamuju duju antvamzdį (gaminio Nr. 4.656-014). Adapterio 4.656-014.0 skersmuo sudaro 199 mm + 0 mm / - 1 mm

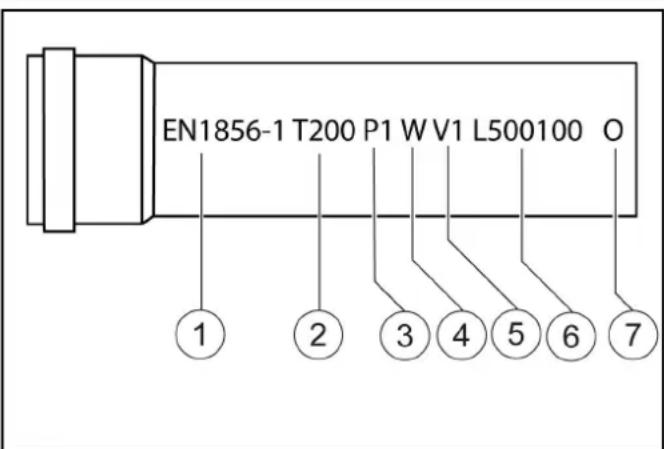

Išmetamuju duju sistema

EN1856-1 T200 P1 WV1 L500100 O ① ② ③ ④ ⑤ ⑥ ⑦

①EN1856-1: Prietaisas atitinka specifikacijas
② T200 : Temperatūros klasė 200 °C arba aukštesnė
③ P1: Slégio klasé P1 arba aukštesné H1
④ W: Atsparumas kondensatui; drėgnos išmetamosios dujos
⑤ V1: V1 korozijos klasė, duju forma
⑥ Medžiaga: Nerūdijantis plienas 14404 1 mm
⑦ O: Atsparumo suodžiams klasė; neatsparus suodžiams

Tvirtinimas prie sienos

• Prieš montuodami patikrinkite sienos tvirtumą. Naudokite tinkamus sienos kaiščius ir varžtus, skirtus betono, tuščiavidurių blokų, plytu ir akytojo betono sienoms, pvz., injekcinį inkarą.
• Prietaisas neturi būti tvirtai prijungtas prie vandens tiekimo ar aukšto slėgio vamzdyno. Jungiamosios žarnos visada turi būti sumontuotos.
• Tarp vandentiekio vamzdyno ir jungiamosios žarnos įstatykite užtvarinį čiaupą.

Aukšto slėgio vamzdžių montavimas

Paveikslas F

Montuodami aukšto slėgio linijas, laikykitės atitinkamų įstatymų leidėjo nacionalinių taisyklių.

• Slėgio kritimas vamzdyne turi būti mažesnis nei 1,5 MPa.
• Paruoštas vamzdynas turi būti išbandytas esant 32 MPa slėgiui.
• Vamzdynų izoliacija turi būti atspari iki 100 °C temperatūrai.

Valymo priemonių talpyklos įrengimas

1. Pastatykite talpyklas taip, kad apatinis valymo priemonės lygis būtų ne žemiau kaip 1,5 m nuo prietaiso pagrindo, o viršutinis - ne aukščiau prietaiso pagrindo.

Nuotolinio valdymo pultas (parinktis)

Nuotolinio valdymo pultus galima prijungti tarp prietaiso ir paëmimo vietu. Jais prietaisą galima valdyti tiesiai prie paëmimo vietos.

Priklausomai nuo paskirties, galima jsigyti įvairių nuotolinio valdy- mo pulto montavimo rinkinių.

	Veikimas Aprašymas
	Atkūrimas	Pasibaigus budėjimo laikui, prietaisą galima vėl jjungti tie-siai paėmimo vietoje.
	Avarinis išjungimas
	Ijungimas / išjungi-mas + valymo prie-monė (sukamasis jungiklis)Viena darbo vieta	Prietaiso jjungimas ir išjungi-mas paėmimo vietoje.Karšto vandens funkcijos junj-gimas (jjungiamas degiklis).Pasirinkimas, ar reikia dėti va-lymo priemonės:Be priemaišų, su priemaiša RM 1 arba su priemaiša RM 2, kaip nustatyta ant prietaiso.
	Ijungimas / išjungi-mas + valymo prie-monė (mygtukas)iki 5 vietų	Prietaiso jjungimas ir išjungi-mas paėmimo vietoje.Karšto vandens funkcijos junj-gimas (jjungiamas degiklis).Pasirinkimas, ar reikia dėti va-lymo priemonės:Be priemaišų, su priemaiša RM 1 arba su priemaiša RM 2 (parinktis), kaip nustatyta ant prietaiso.

Vandens tiekimo jungtis

Paveikslas E

1. Prijunkite vandens įvadą prie vandentiekio tinklo tinkama žarna.

2. Vandentiekio galia turi būti ne mažesnė kaip 1300 l/h, o slėgis - ne mažesnis kaip 0,15 MPa.

3. Vandens temperatūra turi būti mažesnė nei 30 °C.
4. Jei sumontuotas „Magnetinio vožtuvo vandens jleidimas“ tvirtinimo rinkinys, vožtuvas blokuoja vandens jleidimo angą tol, kol prireikia vandens iš čiaupo arba kol jjungiamas prietaisas.

Elektros jungtis

Pastaba

Isijungimas gali sukelti trumpalaikių įtampos kritimų. Esant nepalankioms tinklo sąlygoms galimi kitų prietaisų sutrikimai.

DÉMESIO

Viršijus tinklo varža

Elektros smūgis dėl trumpojo jungimo

Neleidžiama viršyti elektros prijungimo taško didžiausios leidžiamosios tinklo pilnutinės varžos (žr. techninius duomenis).

Jeigu kyla neaiškumu dėl jūsų prijungimo taško leidžiamosios tinklo pilnutinės varžos, susisiekite su savo elektros energijos tiekė- ju.

• Norėdami sužinoti jungties vertes, žr. Techninius duomenis ir identifikacinę plokštelę.
• Elektrinę jungti turi sumontuoti elektrikas, ir ji turi atitikti IEC 60364-1 reikalavimus.
• Dalys, kuriomis teka elektros srovė, kabeliai ir įrenginiai darbo zonoje turi būti apsaugoti nuo vandens.

⚠PAVOJUS

Elektros smūgio keliamas pavojus gyvybei!

Jei prietaisas naudojamas iš kištukinio lizdo be liekamosios sro- vės jungiklio arba be apsauginio kontakto (ižeminimo), gedimo atveju kyla mirtino elektros smūgio pavojus!

Prietaisą naudokite tik su kištukiniais lizdais, turinčiais apsauginį kontaktą ir liekamosios srovės jungiklį, kurio vardinė liekamoji srovė ne didesnė kaip 30 mA.

Naudojimo pradžia

Pastaba

Gamykloje prietaisas nustatytas naudoti G 20 tipo dujoms. Pertvarkant gamtinių dujų prietaisą į G 25, gamtinių dujų išmetamųjų dujų vertės turi būti nustatytos pagal techninio aptarnavimo informacija.

Pridedama tuščia etiketė, ant kurios užrašomas naujai nustatytas duju tipas, ir pritvirtinama prie etiketės lauko prietaiso dešinėje pusėje. Tuo pačiu metu turi būti nuimtas gamykloje sumontuotas ženklas, nurodantis G 20.

1. Patikrinkite duju jungti.

Sumontuokite aukštojo slėgio pistoletą, purkštą, purškimo antgalį ir aukštojo slėgio žarną

Irenginys su ANTI! Twist: Pritvirtinkite geltoną didelio slėgio žarnos jungti prie didelio slėgio pistoleto.

Pastaba

EASY!Lock sistema sujungia komponentus per sparčiają jungti saugiai ir patikimai vienu pasukimu.

1. Srovės vamzdį sujunkite su aukšto slėgio pistoletu ir priveržkite ranka (EASY!Lock).

Paveikslas G

1. Užmaukite aukštojo slėgio purškimo antgalį ant purkšto.
2. Sumontuokite gaubiamają veržlę ir tvirtai priveržkite ranka (EASY!Lock).
3. Irenginys be žarnų rītės: Aukšto slėgio žarną su aukšto slėgio pistoletu sujunkite su prietaiso aukšto slėgio jungtimi ir priveržkite ranka (EASY!Lock).
4. Irenginys su žarnų būgnu: Aukštojo slėgio žarną sujunkite su aukštojo slėgio pistoletu ir priveržkite ranka (EASY!Lock).

DÉMESIO

Susukta aukštojo slėgio žarna

Pažeidimo pavojus

Prieš pradėdami eksploatuoti, visiškai išvyniokite aukštojo slėgio žarną.

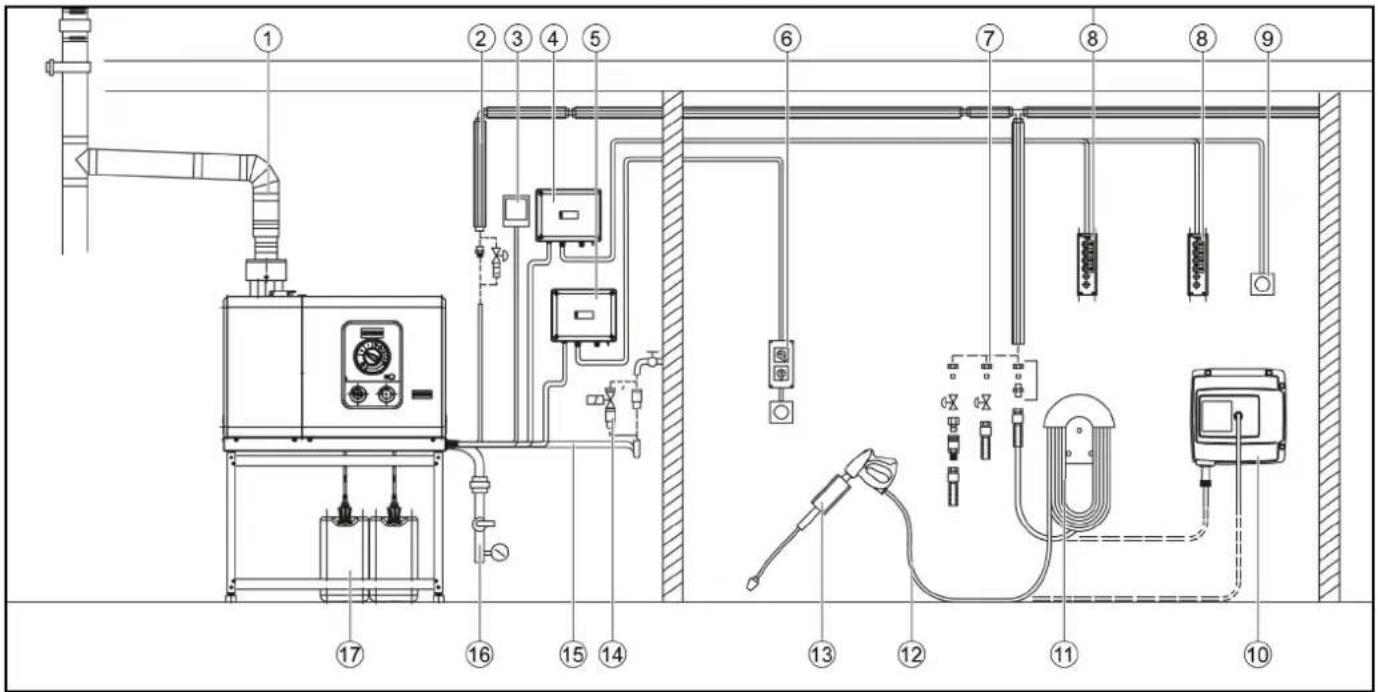

Instaliacijos pavyzdys

①Dūmtraukio vamzdis
②Vamzdynai su šilumos izoliacija
③ Atstatos mygtukas
④Valdymo spinta su keliais nuotolinio valdymo pulteliais
⑤Valdymo spinta su vienu nuotolinio valdymo pulteliu
⑥ Nuotolinio valdymo montavimo rinkinys (viengubas), jskaitant avarinį stabdymą
⑦ Prijungimo vieta su uždorio čiaupu ir greitaja jungtimi
⑧Nuotolinio valdymo montavimo rinkinys (keliagubas)
⑨Avarinio sustabdymo jungiklis
⑩ Žarnų būgnas
⑪Žarnos laikiklis
⑫Aukštojo slėgio žarna
⑬ Sriegimo taškas su aukšto slėgio pistoletu, purkštuku ir antgaliu
⑭ Elektromagnetinio vožtuvo vandens įvadas
⑮Vandens žarna
⑯Dujų jungtis
⑰Valiklio talpykla

Eksploatacijos pradžia

⚠️ISPĖJIMAS

Sužalojimo pavojus

Dėl pažeistų komponentų galite susižeisti eksploatuodami prietaisa.

Prieš pradédami naudoti patikrinkite, ar prietaisas, priedai, tieki-mo linijos ir jungtys néra pažeistos. Jeigu būklė neatitinka reikalavimų, prietaisą eksploatuoti draudžiama.

1 Užtikrinkite vandens jleidima.
2 Iš prietaiso ištraukite ploviklio siurbtuvą.
3 Prijunkite šildymo alyvą.
4 Užtikrinkite maitinima.

Sistemos priežiūra

Nustatykite ir sureguliuokite sistemos priežiūrą

Pastaba

Jeigu naudojamas kietas vanduo, jmaišius „RM 110“ šildymo gyvatukas, prietaisas ir vamzdynas apsaugomas nuo kalkėjimo.

Pastaba

Jeigu naudojamas minkštasis vanduo, „RM 111“ palengvina siurblių priežiūrą ir apsaugo nuo nuotekų susidarymo.

Vandens kietumas (°dH)	Sukamojo jungiklio skalė (1-10)	Taikomai sistemos priežiūrai
<3 3 RM 111
3...7 1 RM 110
7...14 2 RM 110
14...21 3 RM 110
>21 4 RM 110

1. Vietinj vandens kietumą nustatykite pagal vietos vandens tie-kimo jmonės duomenis arba naudodami kietumo matuokli (už-sakymo numeris 6.768-004.0).
2. Valdymo skydelyje esančiu sukamuoju jungikliu nustatykite sistemos priežiūros dozatorių.

Pripildykite priežiūros sistemą

• Priežiūros sistema veiksmingai apsaugo nuo karšto vandens kalkėjimo, jeigu eksploatuojant naudojamas kalkingas vandentiekio vanduo. Ji lašinama dozuojant i plūdriosios talpyklos jleidimo angą.
• Gamykloje nustatyta vidutinio kietumo vandens dozė, o prireikus ją galima koreguoti pagal vandens kietumą vietoje.
• Pripildykite priežiūros sistema.

Valdymas

Pasiruošimas dirbti

• Jei aukšto slėgio pistoletas eksploatavimo metu uždaromas, prietaisas išsijungia.
• Jei pistoletas vėl atidaromas per aktyvuojamą budėjimo laiką (30 minučių), prietaisas automatiškai įsijungia iš naujo.
• Jei viršijamas veikimo pasiruošimo darbui laikas, apsauginis laikmatis išjungia siurblį ir degiklį.
• Norėdami iš naujo jjungti prietaisą, nustatykite prietaiso jungiklį į padėtį „0“, tada vėl ji jjunkite. Jei prietaisas valdomas nuotolinio valdymo pulteliu, jį galima paleisti iš naujo naudojant atitinkamą nuotolinio valdymo pultelio jungiklį.

Pasiruošimo darbui atkūrimas

DÉMESIO

Sužalojimo pavojus

Sužalojimo pavojus dél ištekančios, galbūt karštos vandens sro- vės!

Kiekvieną kartą prieš imdamiesi naudoti patikrinkite, ar prietaisas nėra pažeistas.

1. Prieš kiekvieną naudojimą patikrinkite, ar nepažeista aukšto slėgio žarna, vamzdynas, jungtys ir srovės vamzdis.
2. Nedelsdami pakeiskite nesandarias sudedamąsias dalis ir uż-sandarinkite nesandarias jungtis.
3. Patikrinkite, ar žarnos jungtis tvirtai laikosi ir ar sandari.
4. Patikrinkite ploviklio talpyklos pripildymo lygj ir, jei reikia, papildykite valymo priemone.
5. Patikrinkite sistemų priežiūros pripylimo lygį ir, jeigu būtina, papildykite.

Purkštukų pasirinkimas

ATSARGIAI

Apgadinimų pavojus dėl netinkamai sujungtų polių

Valant apvaliaja srove galima pažeisti transporto priemonių padangas.

Transporto priemonių padangas visada valykite plokščiu purkštuku (25° kampu) ir ne mažesniu kaip 30 cm atstumu.

Priklausomai nuo valymo užduoties, rekomenduojame naudoti šiuos purkštukus:

Purški-mo ant-galis	Dalies numeris Purškimo kam-pas		Slėgis (MPa)
HDS 10/21-4 St dujos
050 2.11	3-054.0 40° 21
050 2.11	3-023.0 25° 21
050 2.11	3-034.0 0° 21
060 2.11	3-026.0 25° 15
060 2.11	3-048.0 15° 15
060 2.11	3-036.0 0° 15
070 2.11	3-028.0 25° 11
070 2.11	3-049.0 15° 11
072 2.11	3-013.0 25° 10

Purškimo antgalio keitimas

⚠PAVOJUS

Sužalojimų pavojus!

Prieš keisdami purškimo antgalius išjunkite įrenginį ir aukšto slėgį purškimo pistoletą laikykite ijungę tol, kol įrenginyje bus panaikintas slėgis.

1. Užfiksuokite aukštojo slėgio pistoletą ir šiuo tikslu nustumkite fiksatorių i priekį.

2. Pakeiskite purškimo antgalj.

Šalto vandens režimas

Nedideliems nešvarumams pašalinti ir skalavimui, pvz., sodo jrankiai, terasa, jrankiai.

1. Prietaiso jungiklj nustatykite i padėtį „I“.

Eksploatavimas naudojant karštą vandenji

⚠PAVOJUS

Karštas vanduo

Nusiplikymo pavojus

Venkite sąlyčio su karštu vandeniu.

1. Prietaiso jungiklj nustatykite atsižvelgdami i norimą temperatūrą.

Ekologinis lygis

Prietaisas veikia pasirinkus ekonomiškiausią temperatūros diapazoną (ne daugiau kaip 60 °C).

Eksploatavimas naudojant valiklj

⚠PAVOJUS

Valymo priemonė gali sužaloti

Pavojinga žala sveikatai netinkamai naudojant valiklj.

Naudodami valikli laikykitės gamintojo saugos duomenų lapuose pateiktų nurodymų.

Dévékite numatytas asmenines apsaugos priemones.

Pastaba

KÄRCHER valiklis užtikrina darbą be sutrikimų. Pasikonsultuokite arba užsakykite mūsų valymo priemonių informacinius lapelius.

1. Valiklio siurbimo žarną jkiškite i valiklio talpyklą.
2. Valymo priemonės dozavimo vožtuve pasirinkite norimą dozavimo vertę. Dozė nustatoma etapais nuo 0 (nėra ploviklio) iki 6 (didžiausia dozė).

Rekomenduojamas valymo būdas

1. Taupiai užpurkškite valymo priemonės ant sauso paviršiaus ir leiskite jai veikti (nedžiovinkite).
2. Nuplaukite atsilaisvinusi purvą aukšto slėgio srove.

Baigus eksploatuoti su valikliu

1. Panardinkite filtrą i šviežią vandenj.
2. Nustatykite dozavimo vožtuvą i tokią padėti, kad būtu užtikrinama didžiausia valiklio koncentracija.
3. Ijunkite jrenginj ir vieną minutę švariai išskalaukite.

Darbas su valymo priemone paémimo vietoje

Alternatyva ploviklių dozavimui prie prietaiso - ploviklių galima įpilti tiesiai į paėmimo vietas.

Tam galima pasirinkti įvairias parinktis, pvz., talpyklą su putų ant-galiu.

ΔISPÉJIMAS

Valymo priemonė gali sužaloti

Netinkamai naudojant valymo priemonę kyla pavojus sveikatai.

Laikykitės ant valymo priemonės pateiktų saugos nuorodu.

DÉMESIO

Apgadinimo pavojus dėl netinkamos valymo priemonės

Netinkamos valymo priemonės gali pažeisti įrenginį ir valomą objektą.

Naudokite tik KÄRCHER leidžiamus valiklius.

Laikykitės valymo priemonės dozavimo rekomendacijų ir nuorodu.

Saugodami aplinką, valymo priemonę naudokite taupiai.

Pastaba

KÄRCHER valymo priemonės užtikrina darbą be sutrikimų. Pasi-konsultuokite arba užsakykite mūsų katalogą ar mūsų valymo priemonių informacinius lapelius.

Paveikslas H

①Rezervuaras
②Putų antgalis
③ Aukštojo slėgio pistoletas
④ Siurbiamoji žarna
⑤Diafragmy rinkinys

Valymo priemonės mišinys: 3 = aukštas, 2 = vidutinis, 1 = žemas

1. Atsukite talpykla.
2. | siurbimo žarna jikaškite norimą diafragma.
3. | talpykla pripilkite valiklio.
4. Sujunkite talpykla su putu antgaliu.
5. Atjunkite purkšta nuo aukštojo slėgio pistoleto.
6. Vamzdelj valymui naudojant putas sujunkite su aukštojo slėgio pistoletu ir suveržkite ranka.
7. ljunkite aukštojo slėgio valytuvą.

Baigus eksploatuoti su valikliu

Panaudojus putų vamzdelio antgalį jis turi būti skalaujamas, kad nesusidarytų valiklio nuosėdos.

1. Atsukite talpykla.
2. Valiklio likutj supilkite j tiekimo pakuotę.
3. | talpyklą jpilkite švaraus vandens.
4. Sujunkite talpykla su putu vamzdelio antgaliu.
5. Naudokite putų vamzdelio antgalį apie 1 minutę, kad išskalautumėte valiklio likučius.
6. Ištuštinkite talpyklą.

Aukšto slėgio pistoleto atidarymas / uždarymas

1. Ijunkite apsauginę svirtį ir spragtuka.

Aukšto slėgio pistoletas atidaromas.

1. Atleiskite apsauginę svirtį ir spragtuką.

Aukšto slėgio pistoletas uždaromas.

Aukštojo slėgio pistoleto slėgio / kiekio reguliavimas

⚠PAVOJUS

Nejtvirtinto purkšto keliamas pavojus

Sužalojimo pavojus

Nustatydami slėgio / kiekio vertę patikrinkite, ar purkšto srieginė jungtis nėra atsilaisvinusi.

1. Prietaiso jungiklj nustatykite j maks. padėtį 98 °C

2. Darbinis slėgis ir pumpuojamas kiekis nustatomas (tolydžiai) sukant ant aukštojo slėgio pistoleto esantį slėgio / pumpuojamo kiekio reguliatorių (+/-).

Irenginio išjungimas

⚠PAVOJUS

Apiplikymo karštu vandeniu pavojus

Dėl sąlyčio su karštu vandeniu galite nusiplikyti.

Užbaigę eksploatavimą naudojant karštą vandenį, turite atidaryti aukštojo slėgio pistoletą ir naudodami šaltą vandenį prietaisą eksploatuoti ne trumpiau kaip 2 minutes, kad prietaisas atauštu.

1. Atjunkite vandens tiekimą.

2. Atidarykite didelio slėgio pistoletą.

3. Jjunkite siurblį prietaiso jungikliu ir leiskite jam veikti 5–10 sekundžių.

4. Uždarykite aukštojo slėgio pistoletą.

5. jrenginio jungiklj nustatykite i padėtį „0/IŠJ“.

6. Uždarykite vandens jleidimo čiaupą ir, jei reikia, uždarykite kitus čiaupus prie paėmimo vietų.

7. Pašalinkite vandens tiekimo jungti.

8. Spauskite aukšto slėgio pistoletus paėmimo vietose, kol sistemoje sumažės slėgis.

9. Užfiksuokite didelio slėgio pistoletus – šiuo tikslu fiksatorių pastumkite i priekį.

Išjungimas nelaimingo atsitikimo atveju

1. Pagrindinj jungiklj nustatykite i padėtį „0“.

2. Atjunkite vandens tiekimą.

3. Aukštojo slėgio pistoletą laikykite jungę tol, kol prietaise bus panaikintas slėgis.

4. Uždarykite duju tiekimą.

Transportavimas

ATSARGIAI

Sužalojimo pavojus, pažeidimo pavojus

Transportuodami atsižvelkite i jrenginio svorj.

1. Transportuojant jrengini transporto priemonėse, užfiksuokite ji laikydamiesi galiojančių gairių, kad neslystų ir neapvirstų.

Sandėliavimas

ATSARGIAI

Sužalojimų ir pažeidimo pavojus, jeigu nebūtų atsižvelgiama į svorį!

Gabenant ir sandėliuojant įrenginį jo svoris kelia sužeidimo ir pažeidimo pavojų.

Gabendami ir sandėliuodami įrenginį atsižvelkite į jo svorį, žr. skyrių Techniniai duomenys.

DÉMESIO

Šalčio keliamas pažeidimo pavojus!

Šalto oro sąlygomis ne visiškai išleistas vanduo gali sugadinti jrenginį ir priedus.

Visiškai išleiskite vandenj iš jrenginio ir priedu.

Saugokite jrenginj nuo šalčio.

Techninė priežiūra ir eksploatacinės parengties užtikrinimas

Sutartis dėl techninės priežiūros

Kad būtų užtikrinta tinkama jrenginio eksploatacija, rekomenduojame sudaryti sutartį dėl techninės priežiūros. Kreipkitės į atsa-kingą savo KÄRCHER klientų aptarnavimo centra.

Techninės priežiūros intervalai

Kasdien

1. Patikrinkite aukštojo slėgio pistoletą.

2. Patikrinkite tinklo kabelj.

3. Patikrinkite ploviklio talpyklų užpildymo lygį.

4. Patikrinkite sistemų priežiūros pripylimo lygį.

5. Patikrinkite aukštojo slėgio žarną.

Kartą per savaitę

DÉMESIO

Pažeidimo pavojus dėl drumstos alyvos

Eksploatuojant su drumsta alyva, prietaisas gali būti sugadintas. Jeigu alyva įgauna baltą spalvą, nedelsdami informuokite įgaliotą klientų aptarnavimo tarnybą.

1. Patikrinkite jrenginio sandarumą.

2. Patikrinkite siurblio alyvos išvaizdą ir lygį.

3. Patikrinkite vibracijos slopintuvą.

Kas mènesi

1. Patikrinti siurblio sandaruma.

2. Patikrinkite, ar sistemoje néra vidinių nuosėdu. Norėdami tai padaryti, jjunkite sistemą, naudodami srovės vamzdį be aukšto slėgio antgalio. Jei prietaiso manometro (neprivalomas) darbinis slėgis viršija 3 MPa, iš sistemos reikia pašalinti kalkes.

3. Išvalykite švaraus vandens filtrą.

4. Degalų priešfiltrį išvalykite.

Kas pusmetj arba atlikus techninės priežiūros darbus prietaise

1. Pakeiskite aukšto slėgio siurblio alyvą.

2. Klientų aptarnavimo tarnyba patikrins ir išvalys visą sistemą.

Kas metus

1. Pakeiskite degalų filtrą (jei reikia, anksčiau).

2. Atlikite saugos patikra.

Ne vėliau kaip kas 5 metus

- Pagal gamintojo nurodymus atlikite slėgio bandymą.

Techninės priežiūros darbai

Alyvos keitimas

Alyvos kiekis ir jos rūšis nurodyta skirsnyje „Techniniai duomenys“.

1. Pasiruoškite surinkimo talpyklą bent 1 litru alyvos kiekiui.

2. Atsukite alyvos išleidimo varžtą.

3. Alyvą suleiskite i surinkimo talpykla.

Pastaba

Panaudotą alyvą šalinkite laikydamiesi aplinkosaugos reikalavi-mų arba pristatykite į numatytą surinkimo vietą.

1. Dar kartą priveržkite alyvos išleidimo varžtą.

2. Létai jpilkite naujos alyvos iki kontrolinio stikliuko vidurio arba tarp "Min" ir "Max" žymių ant matuoklio.

Prietaiso ventiliavimas

1. Ijunkite prietaisą „I / ON“.

2. Panaikinkite aukštojo slėgio pistoleto sverto blokavimą.

3. Nuspauskite aukštojo slėgio pistoleto svertą. Prietaisas įsijungia.

4. Paleiskite prietaisą veikti daugiausia 2 minutes, kol vanduo iš aukštojo slėgio pistoleto ims tekėti be oro burbuliukų.

5. Atleiskite aukštojo slėgio pistoleto svertą.

6. Užfiksuokite aukštojo slėgio pistoleto svertą.

Švaraus vandens filtro valymas

1. Atjunkite vandens tiekimą.
2. Atlaisvinkite prietaiso gaubto tvirtinimo varžtus ir nuimkite gaubta.
3. Atsukite priešais siurblį esantį filtro korpusą ir išimkite vandens filtrą.
4. Išvalykite filtrą ir, jei reikia, pakeiskite
5. Prietaisą surinkite atvirkštine seka.

Kalkių iš prietaiso šalinimas

Jeigu vamzdžiuose yra nuosėdu, srauto pasipriešinimas padidė- ja ir tada variklj veikia per didelė apkrova.

⚠PAVOJUS

Degiuju duju keliamas pavojus

Sprogimo pavojus

Šalinant kalkes rūkyti draudžiama. Pasirūpinkite tinkamu vėdini-mu.

⚠PAVOJUS

Rūgšties keliamas pavojus

Ésdinimo pavojus

Dévékite apsauginius akinius ir mūvékite apsaugines pirštines.

Vykdymas:

Šalinant kalkes pagal teisės aktus privaloma naudoti tik patikrintas nuovirų šalinimo priemones, kurios paženklintos žyma „Pati-krinta“.

• RM 101; tirpina kalkių šalinimo ir valiklio likučius.
• J 20 litru talpykla jpilkite 15 litru vandens.
• Imaišykite 1 litra nuovirų šalinimo priemonės.
• Vandens žarną prijunkite tiesiogiai prie siurblio galvutės ir pakabinkite laisvą galą talpykloje.
• Prijungta purksta, be purskimo antgalio jdekite i talpyklę.
• Atsižvelgdami j variklio gamintojo parengtą eksploatavimo instrukciją jjunkite variklj.
• Atidarykite aukštojo slėgio pistoletą ir jo neuždarykite, kol bus šalinamos kalkės.
• Temperatūros reguliatoriumi pasirinkite 40 ° C darbinę temperatūrą.
• Palikite prietaisą veikti, kol bus užtikrinta darbinė temperatūra.
• Išjunkite prietaisą ir palaukite 20 minučių. Aukštojo slėgio pistoletas turi likti atidarytas.
• Galiausiai iš prietaiso išpumpuokite visą skystį.

Pastaba

Rekomenduojame per valiklio talpyklą perpumpuoti šarminį tirpalą (pvz., RM 81), kad būtų apsaugota nuo korozijos ir būtų neutralizuoti rūgšties likučiai.

Apsauga nuo šalčio

Prietaisą reikia jrengti nuo šalčio apsaugotose patalpose. Jeigu kyla užšalimo pavojus, pvz., jei jrenginys montuojamas lauke, prietaisas turi būti ištuštintas ir išplautas antifrizu.

1. Atsukite vandens tiekimo žarną ir aukštojo slėgio žarną.
2. Ijunkite prietaisą veikti ne ilgiau kaip 1 minutę, kol siurblys ir linijos ištuštės.
3. Atsukite tiekimo liniją katilo apačioje ir palaukite, kol iš karšto vandens žarnos ištekės skystis.
4. I plūdriają talpykla supilkite prekyboje esantį antifrizą. Laikykitės apsaugos nuo šalčio priemonės gamintojo pateiktų naudojimo nurodymų.
5. Po aukšto slėgio išleidimo anga padėkite surinkimo indą.
6. Ijunkite prietaisą (be degiklio), kol prietaisas bus visiškai išskalautas.

Pastaba

Apsaugos nuo šalčio priemonė užtikrina tam tikrą apsaugą nuo korozijos.

Pagalba gedimų atveju

⚠PAVOJUS

Netyčinis prietaiso paleidimas, prisilietimas prie dalių, kurio-mis teka srovė

Sužalojimo pavojus, elektros smūgis

Prieš visus darbus su prietaisu, prietaisą išjunkite.

Ištraukite tinklo kištuką.

Visas patikras ir darbus su elektros dalimis paveskite atlikti specialistui.

Jei jūsų prietaiso gedimas nepaminėtas šiame skyriuje, kreipkitės į klientų tarnybą.

Kam leidžiama šalinti triktis?

Operatorius: Darbus su nuoroda „Operatorius“ leidžiama atlikti tik instruktuotiems asmenims, kurie gali saugiai valdyti ir techniškai prižiūrėti aukšto slėgio įrenginius.

Elektrikas: Darbus su nuoroda „Elektrikas“ leidžiama asmenims, turintiems profesinį išsilavinimą elektrotechnikos srityje.

Klientų aptarnavimo tarnyba: Darbus su nuoroda „Klientų aptarnavimo tarnyba leidžiama atlikti tik KÄRCHER klientų aptarnavimo tarnybos montuotojams arba KÄRCHER įgaliotiems montuotojams.

Pagalba trikčių atveju

Triktis	Priežastis	Šalinimas	Atsakingas asmuo
Prietaisas neveikia	Įrenginyje nėra įtampos.	1. Patikrinkite kištuką ir kištukinį lizdą.2. Patikrinkite, ar ant tipo plokštelės nurodyta įtampa atitinka elektros šaltinio įtampą.3. Patikrinkite, ar nepažeistas sujungimo su tinklu laidas.	Naudotojai, elektrikai
	Veikia apsauginis laikmatis.	1. Trumpam išjunkite, tada vėl jjunkite įrenginio pagrindinį jungiklj.	Operatorius
	Valdymo grandinėje perdegė sau-giklis.	1. Įđėkite naują saugiklj. Pašalinkite per-krovos priežastį, jei jis vėl perdega.	Klientų aptarnavi-mas
	Sugedo slėgio jungiklis HD (aukš-tas slėgis).	1. Patikrinkite slėginį jungiklj.	Klientų aptarnavi-mas
Degiklis neužsiliepsnoja arba liepsna užgęsta darbo metu	Temperatūros reguliatorius nusta- tytas per žemai.	1. Temperatūros reguliatorių nustatykite aukščiau.	Operatorius
	Prietaiso jungiklis nenustatytas į karštą vandenį.	1. Nustatykite aukštesnę prietaiso tempe- ratūrą.	Operatorius
	Apsauginiuose blokuose išsijungė apsaugos nuo vandens trūkumo sistema (techninio aptarnavimo kontrolinė lemputė mirksi 5 kartus).	1. Užtikrinkite pakankamą vandens tieki- mą.2. Patikrinkite įrenginio sandarumą.	Operatorius
	Dujų čiaupas uždarytas.	1. Atidarykite dujų čiaupą.2. Paspauskite dujų degiklio atstatymo mygtuką.	Operatorius
	Suveikė maksimalios temperatūros ribotuvas vandens išleidimo angoje (> 110 °C).	1. Patikrinkite temperatūros valdiklj.	Klientų aptarnavi- mas
	Suveikė išmetamųjų dujų tempera- tūros ribotuvas (techninio aptarna- vimo kontrolinė lemputė mirkteli 4 kart.)	1. Prietaiso jungiklj nustatykite į padėtį „0“.2. Palaukite, kol prietaisas atauš.3. Ijunkite mašiną.	Operatorius
	Triktis nustatoma pakartotinai.	1. Informuokite klientų aptarnavimo tarny- bą.	Klientų aptarnavi- mas
Aptarnavimo signalinė lem- putė mirkteli 1 kartą	Nuotėkis aukštojo slėgio sistemoje.	1. Patikrinkite aukštojo slėgio sistemos ir jungčių sandarumą.	Lekārtas izmantotājs
Aptarnavimo signalinė lem- putė mirkteli 2 kartus	Maitinimo arba variklio imamos sro- vės tiekimo triktis.	1. Patikrinkite jungimo į tinklą jungtį ir tinklo saugiklius.2. Informuokite klientų aptarnavimo tarny- bą.	Lekārtas izmantotājs
Aptarnavimo signalinė lem- putė mirkteli 3 kartus	Variklis perkrautas arba perkaitęs.	1. Prietaiso jungiklj nustatykite į padėtį „0“.2. Palaukite, kol prietaisas atauš.3. Ijunkite mašiną.	Lekārtas izmantotājs
	Triktis nustatoma pakartotinai.	1. Informuokite klientų aptarnavimo tarny- bą.	Klientu serviss
Aptarnavimo signalinė lem- putė mirkteli 4 kartus	Suveikė išmetamųjų dujų tempera- tūros ribotuvas.	1. Prietaiso jungiklj nustatykite į padėtį „0“.2. Palaukite, kol prietaisas atauš.3. Ijunkite mašiną.	Lekārtas izmantotājs
	Triktis nustatoma pakartotinai.	1. Informuokite klientų aptarnavimo tarny- bą.	Klientuu serviss
Aptarnavimo signalinė lem- putė mirkteli 5 kartus	Trūksta vandens.	1. Patikrinkite vandens tiekimo jungtį ir tie- kimo linijas.	Lekārtas izmantotājs
	„Reed“ jungiklis įstrigo apsaugos nuo vandens trūkumo sistemoje ar- ba įstrigo magnetinis stūmoklis.	1. Informuokite klientų aptarnavimo tarny- bą.	Klientuu serviss
Aptarnavimo signalinė lem- putė mirkteli 6 kartus	Liepsnos jutiklis išjungė degiklj.	1. Informuokite klientų aptarnavimo tarny- bą.	Klientuu serviss
Aptarnavimo signalinė lem- putė mirkteli 7 kartus	Vandens išvado temperatūros juti- klio klaida.	1. Informuokite klientų aptarnavimo tarny- bą.	Klientuu serviss
Aptarnavimo signalinė lem- putė mirkteli 8 kartus	Ryšio klaida. 1. Informuokite klientų aptarnavimo tarny- bą.	Klientuu serviss
Techninio aptarnavimo lem- putė šviečia	Reikalinga techninė priežiūra. Prietaisas veikia toliau.	1. Informuokite klientų aptarnavimo tarny- bą.	Klientų aptarnavi- mas
Nepakankamas valiklio tieki- mas arba jis nėra tiekiamas	Nustatyta per maža doze.	1. Padidinkite doze.	Operatorius
	Užsikimšęs valymo priemonių fil- tras arba bakas tuščias (šviečia ar- ba mirksi valymo priemonės šviesos diodas).	1. Išvalykite filtrą.2. Pripildykite valiklio.	Operatorius
	Priežiūros priemonės siurbimo žar- na, dozavimo vožtuvas arba ma- gnetinis vožtuvas nesandarūs arba užsikimše.	1. Patikrinkite valymo priemonės tiekimą.2. Pakeiskite sugedusias arba nesandarias dalis.	Naudotojas, klientų aptarnavimas
	Triktis nustatoma pakartotinai.	1. Informuokite klientų aptarnavimo tarny- bą.	Operatorius
Užsidega sistemų priežiūros šviesos diodas	Sistemų priežiūra išnaudota	1. Papildykite priežiūros sistemą	Lekārtas izmantotājs
Siurblyje nesukuriamas slė-gis	Purkštukas išplautas 1. Pakeiskite antgalį. Operatorius
	Valiklio talpykla tuščia.	1. Papildykite valymo priemonės arba už-darykite dozavimo vožtuvą.	Operatorius
	Nepakanka vandens.	1. Užtikrinkite pakankamą vandens tieki-mą.	Operatorius
	Užterštas švaraus vandens filtras.	1. Švaraus vandens filtro valymas. Operatorius
	Valiklio dozavimo vožtuvas nesan-darus.	1. Patikrinkite ir užsandarinkite vožtuvą. Operatorius
	Valiklio žarnos nesandarios.	1. Pakeiskite valymo priemonės žarnas.	Operatorius
	Plūdinis vožtuvas stringa.	1. Patikrinkite, ar vožtuvas laisvai juda.	Operatorius
	Nesandarus apsauginis vožtuvas.	1. Patikrinkite nustatymą.2. Jei reikia, jdėkite naują sandariklj.	Klientų aptarnavi-mas
	Srauto reguliavimo vožtuvas ne-sandarus arba nustatytas per že-mai.	1. Patikrinkite vožtuvo dalis.2. Jei dalys pažeistos, jas pakeiskite, jei nešvarios - išvalykite.	Klientų aptarnavi-mas
	Slėgio mažinimo magnetinis vožtu-vas sugedęs.	1. Pakeiskite magnetinį vožtuvą.	Klientų aptarnavi-mas
Didelio slėgio siurblys sklei-džia triukšmą, manometro ro-dmens vertės nepastovios	Sugedęs vibracijos slopintuvas.	1. Pakeiskite vibracijos slopintuvą.	Klientų aptarnavi-mas
	Aukšto slėgio siurblys įsiurbia nedi-delį kiekį oro.	1. Patikrinkite siurbimo sistemą ir pašalinki-te visus nesandarumus.	Klientų aptarnavi-mas
	Valymo priemonės talpykla ištuštin-ta ir jjungtas valymo priemonės do-zavimas.	1. Papildykite valymo priemonės arba nu-statykite 0 valymo priemonės dozę.	Operatorius
	Nepakankamai vandens, užsikim-šęs vandens įvadas ir (arba) šviežio vandens filtras.	1. Patikrinkite vandens įleidimą.2. Švaraus vandens filtro valymas.	Operatorius
Prietaisas nuolat įsijungia ir išsijungia, kai aukštojo slėgio pistoletas yra atidarytas	Užsikimšo plieniniu vamzdžio ant-galis.	1. Patikrinkite ir išvalykite purškimo antgalį.	Operatorius
	Prietaisas yra užkalkėjęs.	1. Iš prietaiso pašalinkite kalkes (žr. Kalkių iš prietaiso šalinimas)	Naudotojas / klientų aptarnavimo tarnyba
	Perleidimo perjungimo taškas ne-teisingai sureguliuotas.	1. Iš naujo sureguliuokite perleidimą.	Klientų aptarnavi-mas
Prietaisas neišsijungia, kai aukštojo slėgio pistoletas yra uždarytas	Siurblyje yra oro.	1. Iš įrenginio išleiskite orą.	Lekārtas izmantotājs
	Apsauginis vožtuvas arba apsaugi-nio vožtuvo sandariklis sugedęs.	1. Pakeiskite apsauginį vožtuvą arba san-dariklj	Klientu serviss
	Sugedo slėgio jungiklis.	1. Informuokite klientų aptarnavimo tarny-bą.	Klientu serviss

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos klaidos. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvita.

(Adresą rasite kitoje pusėje)

Daugiau informacijos apie garantija (jei tokia yra) rasite vietinės „Kärcher“ svetainės techninio aptarnavimo srityje, skiltyje „Atsi-siuntimai“.

ES atitikties deklaracija

Šiuo dokumentu mes pareiškiame, kad toliau nurodytas produktas atitinka galiojančias išvardytų direktyvų ir reglamentų nuostatas. Jeigu produktui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Produktas: Aukšto slėgio valymo įrenginys

Tipas: 1.251-xxx

Direktyvos ir reglamentai

2006/42/EB (+2009/127/EB)

2004/108/EB

2011/65/ES

2014/30/ES

(EU) 2016/426

Taikomi darnieji standartai

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 60335-1

EN 60335-2-79

EN 60335-2-102

EN 62233: 2008

EN 15502-1:2021

EN 15502-2-1:2022

EN IEC 63000: 2018

EN IEC 61000-3-2:2019 + A1:2021 + A2:2024

HDS 12/14-4 ST Gas, HDS 10/21-4 ST Gas

EN 61000-3-3: 2013 + A1: 2019 + A2: 2021

HDS 9/16-4 ST Gas

EN 61000-3-11: 2000

Taikomos specifikacijos:

Notifikuotosios jstaigos pavadinimas:

taikoma (EU) 2016/426

Kiwa Nederland BV

Pavadinimas ir adresas

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Techniniai duomenys

		HDS 10/21-4 St Gas
Elektros jungtis
Itampa	V
Fazé ~ 3
Dažnis Hz 50
Imama galia kW 8
Tinklo saugiklis (inertinis, Char. C) A 25
Saugiklio rūšis IPX5
Apsaugos klasė I
Elektros tiekimas mm	^2	5x2,5
Vandens jungtis
Tiekiamas kiekis (min.) l/min 1300
Ileidimo slėgis (maks.)	MPa	1,0
Ileidimo temperatūra (maks.)	°C	30
Irenginio galios duomenys
Tiekimo pajėgumas, vanduo	l/h (l/min)	1000 (16,7)
Vandens darbinis slėgis su standartiniu antgaliu	MPa (bar)	21 (210)
Darbinis slėgis (maks.)	MPa (bar)	27,0 (270)
Karšto vandens darbinė temperatūra (maksimali)	°C	98
Tiekimo pajėgumas, valymo priemonė	l/h (l/min)	0-58 (0-0,97)
Degiklio galia	kW 78,5
Bendrasis vandens temperatūros didėjimas veikiant visai apkrovai	K	65
Rankinio purškimo pistoleto atatrankos jėga	N	57
Standartinio purkštuko purškimo antgalio dydis		050
Matmenys ir svoriai
Svoris	kg	177
Ilgis	mm	1141
Plotis	mm	577
Aukštis su kamino adapteriu	mm	940
Aukštojo slėgio siurblys
Užpildymo kiekis	l	0,65
Alyvos rūšis		SAE 15W40
Dųjų jungtis
Gamtinės dujos E (G20)	m3/h 8,2
Gamtinės dujos LL (G25)	m3/h 9,2
Nominalus prijungimo slėgis (gamtinės dujos)	kPa (mbar)	1,7-5 (17-50)
Dūmtraukių matmenų vertės
Tinkamumas per dideliam slėgiui (min.)	kPa	0,02
Išmetamųjų dujų masės srautas (pilna apkrova)	kg/h	140
Degiklis Išmetamųjų dujų temperatūra	°C	140
Degiklis
CO2	%	6,0-8,5
NOx klasė pagal EN 15502-01		3
Dųjų slėginis degiklis (G20)	mbar	9,3+-0,5
Dųjų slėginis degiklis (G25)	mbar	12,5+-0,5
Nustatytos vertės pagal EN 60335-2-79
Garso lygis LpA	dB(A)	78
Neapibrėžtis KpA	dB(A)	3
Garso galios lygis LWA + Neapibrėžtis KWA	dB(A)	95
Plaštakos ir rankos vibracijos vertė	m/s2	3,8
Neapibrėžtis K	m/s2	1,3

Išimties pagrindas pagal Reglamentą (ES) 2019/1781 dėl siurblio
variklio: 2 straipsnio 2 dalies a punktas.
Pasiliekame teisę daryti techninius pakeitimus.

Gabaritinis brėžinys

940 760 200 300 1016 155 131 44 102 190 241 577 319 75 1090 1141

Klientų aptarnavimas
Irenginio rūšis: Gamintojo Nr: Atiduota eksploatuoti:
Bandymas atliktas:Išvados:Parašas
Bandymas atliktas:Išvados:Parašas
Bandymas atliktas:Išvados:Parašas
Bandymas atliktas:Išvados:Parašas
Bandymas atliktas:Išvados:Parašas

Spis treści
