NAUDOJIMO INSTRUKCIJA SST-NX11 MSW

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Déjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai jpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda. Daugiau kalbų versijų galite gauti pateikę užklausą [e-mail].

Techniniai duomenys

Parametru aprašymas Parametru reikšmė
Produkto pavadinimas	Minkštas starteris
Modelis	MSW SOFT STARTER NX22	MSW SOFT STARTER SST-NX11	MSW SOFT STARTER SST-NX5R5
Galia [kW]	22	11	5,5
V įvestis [V, N~ / Hz]	400, 3~/ 50
V iš vestis [V, N~ / Hz]	0-400, 3~/ 50
AŠ įvedu [A]	45	25	13
Pagrindinės grandinės skersmuo [mm2]	10 4 2,5
Darbinė temperatūra [° C]	-25~60
Laikymo temperatūra [° C]	-40~70
Variklio perkrova	10 klasė
Standartinis	EN60947-4-2
Apsaugos laipsnis	IP20
Matmenys [plotis x ilgis x aukštis; mm]	88 x 118 x 220
Svoris [kg]	1,8	1,7	1,7

1. Bendras aprašymas

Naudojimo vadovas skirtas padėti saugiai ir be problemų naudoti įrenginį. Gaminys suprojektuotas ir pagamintas laikantis griežtų techninių nurodymų, naudojant naujausias technologijas ir komponentus. Be to, jis gaminamas laikantis griežčiausių kokybės standartų.

NENAUDOKITE PRIETAISO, NES AIDŽIAI PERSKAITYTE IR SUPRASTOJATE ŠI NAUDOTOJIMO VADOVĄ.

Norėdami pailginti jrenginio gaminio naudojimo laiką ir užtikrinti, kad jis veiktų be problemų, naudokite jį pagal šį vartotojo vadovą ir reguliariai atlikite techninės priežiūros darbus. Techniniai duomenys ir specifikacijos šiame vartotojo vadove yra atnaujinti. Gamintojas pasilieka teisę daryti pakeitimus, susijusius su kokybės gerinimu. Jrenginys sukurtas taip, kad iki minimumo sumažintų triukšmo emisijos riziką, atsižvelgiant į technologijų pažangą ir triukšmo mažinimo galimybes.

Legenda

Gaminys atitinka atitinkamus saugos standartus.

Prieš naudodami perskaitykite instrukcijas.

Produktas turi būti perdirbtas.

JSPĖJIMAS! arba ATSARGIAI! arba ATMINKITE! Taikoma konkrečiai situacijai. (bendras įspėjamasis ženklas)

DÉMESIO! Įspėjimas apie elektros smūgį!

ATKREIPKITE DÊMES! Šio vadovo brėžiniai yra tik iliustravimo tikslais ir kai kuriomis detalėmis gali skirtis nuo tikrojo gaminio.

2. Naudojimo saugumas

DÈMESIO!

Perskaitykite visus saugos įspėjimus ir instrukcijas. Perspėjimų ir instrukcijų nesilaikymas gali sukelti elektros smūgį, gaisrą ir (arba) rimtus sužalojimus ar net mirtį.

Savokos „jrenginys“ arba „produktas“ vartojamos įspėjimuose ir instrukcijose:

Minkš tas starteris

2.1. Elektros sauga

a) Kištukas turi tilpti j lizdą. Jokiu būdu nemodifikuokite kištuko. Naudojant originalius kištukus ir atitinkamus lizdus sumažėja elektros smūgio rizika.
b) Stenkitės neliesti jžemintų elementų, tokių kaip vamzdžiai, šildytuvai, katilai ir šaldytuvai. Padidėja elektros smūgio rizika, jei jžemintas įrenginys yra veikiamas lietaus, tiesiogiai liečiasi su šlapiu paviršiumi arba veikia drėgnoje aplinkoje. Į prietaisą patekęs vanduo padidina prietaiso sugadinimo ir elektros smūgio riziką.
c) Nelieskite prietaiso šlapiomis ar drėgnomis rankomis.
d) Kabelj naudokite tik pagal paskirtj. Niekada nenaudokite jo prietaisui nešti arba kištuko ištraukti iš lizdo. Laikykite laidą toliau nuo šilumos šaltinių, alyvos, aštrių briaunų ar judančių dalių. Pažeisti arba susipainioję laidai padidina elektros smūgio riziką.
e) Jei dirbate su jrenginiu lauke, būtinai naudokite ilginamajj laidą, tinkamą naudoti lauke. Naudojant ilginimo laidą, tinkamą naudoti lauke, sumažėja elektros smūgio rizika.
f) Jei negalima išvengti jrenginio naudojimo drėgnoje aplinkoje, reikia jjungti liekamosios srovės įtaisą (RCD). RCD naudojimas sumažina elektros smūgio riziką.
g) Nenaudokite prietaiso, jei maitinimo laidas yra pažeistas arba yra akivaizdžių nusidėvėjimo požymių. Pažeistą maitinimo laidą turi pakeisti kvalifikuotas elektrikas arba gamintojo techninės priežiūros centras.
h) Kad išvengtumėte elektros smūgio, nemerkite laido, kištuko ar prietaiso j vandenį ar kitus skysčius. Nenaudokite prietaiso ant šlapių paviršių.
i) DĖMESIO! PAVOJUS GYVYBEI! Valydami prietaisą niekada nemerkite į vandenį ar kitus skysčius.
j) Nenaudokite labai drėgnoje aplinkoje arba šalia vandens rezervuarų.
k) Saugokite, kad prietaisas nesušlaptų. Elektros smūgio pavojus!

2.2. Saugumas darbo vietoje

a) Ísitikinkite, kad darbo vieta yra švari ir gerai apšviesta. Netvarkinga arba prastai apšviesta darbo vieta gali sukelti nelaimingų atsitikimų. Stenkitės galvoti į priekį, stebėti, kas vyksta, ir dirbdami su įrenginiu vadovaukitės sveiku protu.
b) Nenaudokite prietaiso potencialiai sprogioje aplinkoje, pavyzdžiui, ten, kur yra degių skysčių, dujų ar dulkių. Prietaisas sukuria kibirkštis, kurios gali uždegti dulkes ar garus.
c) Pastebėję pažeidimą ar nereguliarų veikimą, nedelsdami išjunkite įrenginį ir nedelsdami praneškite apie tai prižiūrėtojui.

d) Jei nesate tikri, ar jrenginys veikia tinkamai, arba pastebėjote pažeidimų, kreipkitės į gamintojo aptarnavimo centra.
e) Prietaisą taisyti gali tik gamintojo techninės priežiūros centras. Nebandykite taisyti patys!
f) Gaisro atveju gesinimui naudokite miltelinj arba anglies dioksido (CO2) gesintuvą (skirtą naudoti su jtampingu elektros prietaisu).
g) Vaikams ar pašaliniams asmenims jeiti į darbo vietą draudžiama. Dėl atitraukimo galite prarasti įrenginio kontrolę.
h) Reguliariai tikrinkite saugos etikečių būklę. Jei etiketės nejskaitomos, jas reikia pakeisti.
i) Išsaugokite šj vadovą, kad galėtumėte pasinaudoti ateityje. Jei šis įrenginys perduodamas trečiajai šaliai, kartu su juo turi būti perduotas ir vadovas.
j) Pakavimo elementus ir mažas surinkimo dalis laikykite vaikams nepasiekiamoje vietoje.
k) Saugokite prietaisą nuo vaikų ir gyvūnų.

Prisimink! Naudodami prietaisą saugokite vaikus ir kitus pašalinius asmenis.

2.3. Asmeninis saugumas

a) Nenaudokite prietaiso pavargę, susirgę arba apsvaigę nuo alkoholio, narkotinių medžiagų ar vaistų, kurie gali labai pabloginti gebėjimą valdyti prietaisą.
b) Prietaisą turėtų eksploatuoti kvalifikuoti elektrikai pagal saugos specifikacijas, įskaitant montavimą, bandomąjį paleidimą ir techninę priežiūrą ir kt.
c) Prietaisas nėra skirtas naudoti asmenims (įskaitant vaikus), kurių psichikos ir jutimo funkcijos yra ribotos arba asmenys, neturintys atitinkamos patirties ir (arba) žinių, nebent jie būtų prižiūrimi už jų saugumą atsakingo asmens arba jie būtų instruktuoti, kaip valdyti įrenginį. prietaisas.
d) Prietaisą gali tvarkyti tik fiziškai tinkami asmenys, kurie gali jį valdyti, tinkamai apmokyti, susipažinę su šiuo vadovu ir apmokyti laikantis profesinės sveikatos ir saugos reikalavimų.
e) Dirbdami su jrenginiu vadovaukitės sveiku protu ir būkite budrūs. Laikinas koncentracijos praradimas naudojant prietaisą gali sukelti rimtų sužalojimų.
f) Naudokite asmenines apsaugos priemones, reikalingas darbui su prietaisu, nurodytas 1 skyriuje „Legenda“. Tinkamų ir patvirtintų asmeninių apsaugos priemonių naudojimas sumažina sužalojimo riziką.
g) Kad prietaisas netyčia nejsijungtu, prieš prijungdami prie maitinimo šaltinio jsitikinkite, kad jungiklis yra OFF padėtyje.
h) Nepervertinkite savo sugebėjimų. Naudodami įrenginį išlaikykite pusiausvyrą ir visada būkite stabilūs. Tai užtikrins geresnę įrenginio valdymą netikėtose situacijose.
i) Prietaisas nėra žaislas. Vaikai turi būti prižiūrimi, kad jie nežaistų su prietaisu.
j) Nekiškite rankų ar kitų daiktų į prietaisą, kai jis naudojamas!

2.4. Saugus jrenginio naudojimas

a) Neperkraukite jrenginio. Naudokite tinkamas priemones duotai užduočiai atlikti. Teisingai parinktas jrenginys geriau ir saugiau atliks užduotj, kuriai jis buvo sukurtas.

b) Gaminio naudojama įtampa yra pavojinga, todėl kiti gali sunkiai sužaloti arba mirti. Neleiskite liesti terminalo po prietaiso elektrifikavimo arba veikimo metu. Nors įrenginys išjungtas, išvesties gnybte vis tiek gali būti įtampa.

c) Prietaisas turi būti naudojamas pagal vardinę produkto specifikaciją. Prieš naudodami patikrinkite įvairių parametru, pvz., galios variklio ir gaminio ar įrenginio dažnio, tikslumą.
d) Prietaisas išlaikė izoliacijos testą prieš išvežant iš gamyklos. Neteisingas megero testas gali sugadinti gaminį arba sutrumpinti jo naudojimo laiką.
e) Griežtai draudžiama prijungti stiprią elektros energiją antrinėse linijose, tokiose kaip RUN ir COM. Antrinio gnybto maitinimo šaltinis gali sugadinti pagrindinę plokštę.
f) Nenaudokite jrenginio, jei „ON/OFF“ jungiklis neveikia tinkamai (jrenginio nejjungia ir neišjungia). Prietaisai, kurių negalima jungti ir išjungti naudojant „ON/OFF“ jungiklj, yra pavojingi, jų negalima naudoti ir juos reikia taisyti.
g) Prieš reguliuodami, keisdami priedus arba padėdami jrenginį į šalį, įsitikinkite, kad kištukas ištrauktas iš lizdo. Tokios atsargumo priemonės sumažins riziką netyčia jjungti jrenginį.
h) Prieš pradėdami reguliuoti, valyti ir prižiūrėti, atjunkite įrenginį nuo maitinimo šaltinio. Tokia prevencinė priemonė sumažina atsitiktinio įsijungimo riziką.
i) Kai nenaudojate, laikykite saugioje vietoje, nepasiekiamoje vaikų ir žmonių, kurie nėra susipažinę su prietaisu ir neperskaitė vartotojo vadovo. Prietaisas gali kelti pavojų nepatyrusių naudotojų rankose.
j) Laikykite prietaisą nepriekaiśtingos techninės būklės. Prieš kiekvieną naudojimą patikrinkite, ar nėra bendrų pažeidimų, ypač patikrinkite, ar judančiose dalyse nėra įtrūkusių dalių ar elementų ir ar nėra kitų sąlygų, kurios gali turėti įtakos saugiam įrenginio veikimui. Jei aptinkama pažeidimų, prieš naudodami prietaisą atiduokite taisyti.
k) Prietaisą laikykite vaikams nepasiekiamoje vietoje.
I) Prietaiso remontą arba techninę priežiūrą turi atlikti kvalifikuoti asmenys, naudojant tik originalias atsargines dalis. Tai užtikrins saugų naudojimą.
m) Kad prietaisas veiktų patikimai, nenuimkite gamykloje sumontuotų apsaugų ir neatlaisvinkite varžtų.
n) Gabendami ir tvarkydami prietaisą tarp sandėlio ir paskirties vietos, laikykitės darbuotojų sveikatos ir saugos principų, taikomų gabenant rankiniu būdu, galiojančių šalyje, kurioje įrenginys bus naudojamas.
o) Venkite situacijų, kai prietaisas nustoja veikti naudojimo metu dėl per didelės apkrovos. Dėl to gali perkaisti pavaros elementai ir sugadinti įrenginį.
p) Nelieskite šarnyrinių dalių ar priedų, nebent įrenginys buvo atjungtas nuo maitinimo šaltinio.
q) Darbo metu nejudinkite, nereguliuokite ir nesukite prietaiso.
r) Nepalikite šio prietaiso be priežiūros, kai jis naudojamas.
s) Reguliariai valykite prietaisą, kad nesikauptų sunkiai įveikiami nešvarumai.
t) Nenešiokite ir nekabinkite prietaiso už slėgio linijos.
u) Draudžiama kištis i jrenginio konstrukciją, siekiant pakeisti jo parametrus ar konstrukciją.
v) Prietaisą laikykite toliau nuo ugnies ir karščio šaltinių.
w) Neperkraukite jrenginio.
x) Neuždenkite ventiliacijos angų!

DÉMESIO! Nepaisant saugios prietaiso konstrukcijos ir jo apsauginių savybių bei papildomų operatorių saugančių elementų naudojimo, naudojant prietaisą išlieka nedidelė nelaimingo atsitikimo ar susižalojimo rizika. Naudodami įrenginį būkite budrūs ir vadovaukitės sveiku protu.

3. Naudokite gaires

Gaminys yra elektroninis prietaisas, naudojamas elektros variklio pagreičiui valdyti, padedantis sumažinti mechanini įtempį ir elektros srovės šuolį, atsirandantį užvedus variklj. Palaipsniui didinant varikliui tiekiamą į tampą, įrenginys užtikrina sklandų ir kontroliuojamą paleidimą, prailgina variklio tarnavimo laiką ir sumažina mechaninių komponentų susidėvėjimą. Jis dažniausiai naudojamas pramonėje, kur naudojami dideli varikliai, pvz., siurbliuose, ventiliatoriuose ir konvejeriuose, siekiant užtikrinti efektyvesnį ir patikimesnį veikimą.

Naudotojas atsako už bet kokią żalą, atsiradusią dėl jrenginio naudojimo ne pagal paskirtį.

3.1. Jrenginio aprašymas

Terminalo aprašymas

1 2 3 4 5 6

1- BÉGTI
2- COM
3- STOP
4- RA
5- RB

6- Tik išoriniam skydeliui
Valdymo kilpa

Terminalo žymėjimas	Terminalo pavadinimas	Funkcija
BĖGTI Įgalinti įvestį	Kai RUN ir COM uždaromi, variklis pradeda veikti; atjungus variklis sulėtėja ir sustoja (tik dviejų laidų valdymas (numatytasis); jei reikia, kreipkitės į gamintoją.
COM	Bendras uostas	Bėgti ir sustoti
STOP	Sustabdyti įvestį	Variklis sustoja, kai uždaromi STOP ir COM (tik trijų laidų valdymas)
RA, RB	Darbo statuso nurodymas	Darbinė būsena: relės išėjimas, normaliai atidarytas kontaktas, uždarytas veikimo metu, atidarytas išjungimo ar gedimo metu, relės talpa 250V/AC 0,3A

Majoro kilpa

Terminalo žymėjimas	Terminalo pavadinimas	Funkcija
L1/L2/L3	Pagrindinės kilpos maitinimo įvestis	Prijunkite trifazį šaltinį
T1/T2/T3	Minkšto paleidimo išvesties jungtis	Prijunkite trifazį varikljį

3.2. Pasiruošimas naudojimui

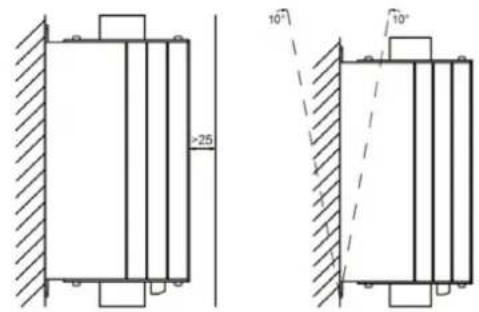

Leidžiama aplinkos aplinka

Prietaisas gali veikti nuo -25°C iki +60°C aplinkos temperatūroje. Jei aplinkos temperatūra viršija 40°C, prietaiso vardinė srovė sumažės 1 % kaskart padidėjus 1°C.

Prietaisą galima laikyti nuo -40°C iki +70°C sąlygomis.

Idiekite Sketch

3.3. Prietaiso naudojimas

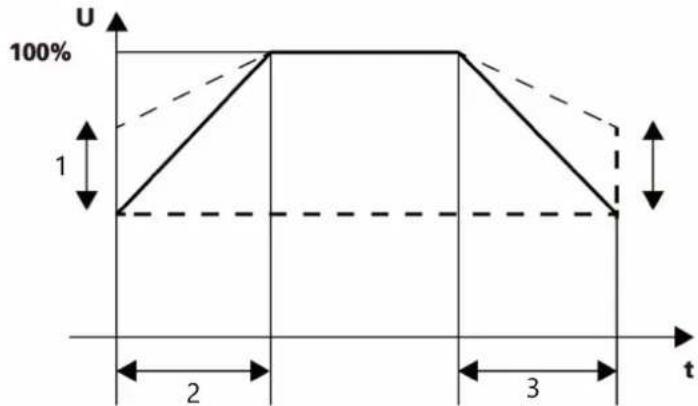

Parametru nustatymai

Skydelio parametrai

U 1 20 S

Minkšto paleidimo laiko rankenėlė: naudojama švelniam paleidimo laikui reguliuoti. Diapazonas yra 1–20 s. Kuo ilgesnis laikas bus nustatytas, tuo švelnaus paleidimo procesas bus sklandesnis, o tai naudinga siekiant sumažinti poveikį elektros tinkluí.

U t 0 10 20 S

Minkšto sustabdymo laiko rankenėlė: naudojama švelnaus sustabdymo laikui reguliuoti, diapazonas yra 0–20 s. Minkšto stabdymo funkcija gali veiksmingai išvengti „vandens plaktuko efekto“, kai siurblys sustoja kai kuriose siurblio srityse. Kai rankenėlė nustatoma j 0s, tai reiškia, kad variklio stovėjimo režimas yra laisvo stovėjimo režimas, o minkštas paleidimas iš karto sustabdo išvestį.

Paleidimo įtampos rankenėlė: naudojama paleidimo įtampai reguliuoti. Diapazonas yra 40% \~ 70%. Paleidžiant variklis turi įveikti trinties jėgą statinėje būsenoje. Tinkamai padidinkite paleidimo įtampą, kad gautumėte didesnį paleidimo momentą. Naudotojas turėtų atsižvelgti į faktinę apkrovos situaciją ir bendradarbiauti su pradžios ir pabaigos laiku, kad gautų geriausią sklandų paleidimo efektą.

9- Ijunkite pagrindinę jtampa

10- Pradėti komanda

11- Baigti pradéti

12- Apėjimo operacija

13- lsijunge jpusėjus, paleiskite iš naujo

14- Sustabdymo komanda

BĖGTI	Nuolatinis apšvietimas	Mirksi Išjungta
Nuolatinis apšvietimas	Apėjimo operacija	Įvesties arba išvesties fazės praradimas / aparatinės įrangos gedimas	Techninės įrangos gedimas
Mirksi	Vyksta švelnus paleidimas / sustabdymas	Techninės įrangos gedimas	Techninės įrangos gedimas
Išjungta	Įrenginys paruoštas jjungti	Įėjimo arba išėjimo fazės praradimas / Variklis neprijungtas	Minkšto paleidimo maitinimo sutrikimas / indikatoriaus gedimas
KLAIDAS	Gedimas	-	Nėra kaltės

Galios diagrama

Modelis	230V/kW	400V/kW	Nominali srové (A)
NX5R5	3	5,5	13
NX11	5,5	11	25
NX22	11	22	45

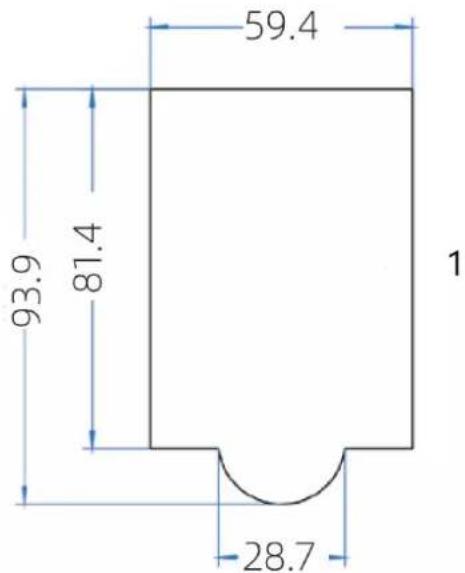

Klaviatūros nustatymas

Tai yra pasirenkamas priedas (j standartinj gaminj nejeina) ir jungiamas per RJ45 sąsają (reikalingas tinklo kabelis). Jei reikia, susisiekite su gamintoju.

RUN DATA JOG SHIFT ▲ ENTER RUN ▼ STOP RESET

59.4 93.9 81.4 28.7 1

1- Skydelio dydis

Nustatymo procesas

1. Pradėkite sąranką.

2. Pirmiausia prijunkite pagrindinį L1-L3 maitinimo šaltinį ir patikrinkite minkštojo starterio maitinimo jjungimo atstatymą. Pirmą kartą naudojant, turi būti atliktas jjungimo atstatymas, jei yra nebaigtų komandų. Šiame etape išvesties gnybtas T2 yra elektrinis, todėl atkreipkite dėmesį į saugų veikimą.

3. Atjunkite pagrindinį maitinimo šaltinį ir prijunkite išvesties gnybtus su trifaziu varikliu.
4. Prijungus variklj, ON lemputė mirksi ir virsta nuolatine šviesa. Jei jis nuolat mirksi, patikrinkite liniją ir neatlikite tolesnių veiksmų.
5. Iš anksto paleiskite variklj naudodami gnybtus RUN ir COM.
6. Du sekantys procesai

A. Padidinkite paleidimo įtampa, jei variklio sukimasis vėluoja.

B. Sumažinkite paleidimo įtampą arba pailginkite paleidimo laiką, jei variklis sukasi per greitai.

1. Sureguliuokite paleidimo įtampa, paleidimo laiką ir švelnaus stabdymo laiką, kad gautumėte optimalų efektą, po kurio veiksmo nustatymo procesas bus baigtas.
2. Sąranka baigta.

Mygtuko aprašymas

Mygtukas	Vardas	Funkcija
DATA	Programavimo mygtukas	Jeikite arba išeikite iš pirmojo lygio meniu
JOG	Bėgimo mygtukas	Judantis variklis (tik bandymui)
▲	Prieaugis	Duomenų arba funkcijos kodo padidėjimas
▼	Sumažėjimas	Duomenų ar funkcijos kodo mažinimas
SHIFT	Shift	Sustabdymo ir veikimo ekrano sąsajoje rodymo parametrus galima pasirinkti cikliškai; keičiant parametrus galima pasirinkti modifikavimo poziciją
ENTER	Jeikite	Žingsnis po žingsnio jeikite į meniu ekraną ir nustatykite parametrus, kad patvirtintumėte
RUN	Bėk	Klaviatūros veikimo režimu, naudojamas bėgimui
STOP/ RESET	Sustabdyti/nustatyti iš naujo	Kai veikia, šiuo mygtuku galima sustabdyti veikiantį darbą; gedimo aliarmo būsenoje; naudojamas operacijai iš naujo nustatyti

Kodo vaizdas ir modifikavimo metodo aprašymas

1- 1 lygis
2- 2 lygis
3- 3 lygis

4- DUOMENYS

5- ENTER

Valdymo skydelyje yra trijų lygių meniu struktūra. Funkcijos parametru grupė (1 lygio meniu) → funkcijos kodas (2 lygio meniu) → funkcijos kodo nustatymo reikšmė (3 lygio meniu). Pastaba: Kai dirbate trečiojo lygio meniu, paspauskite DATA arba ENTER, kad grįžtumėte i antrojo lygio meniu. Skirtumas yra toks: paspauskite ENTER, kad iš saugotumėte nustatytus parametrus ir grįžtumėte i antrinį meniu, o automatiš kai pereitumėte i kitą funkcijos kodą; paspaudus DATA tiesiogiai grįš i antrinį meniu neišsaugodamas parametru ir grįš i esamą funkcijos kodą.

Kodas Vardas		Nustatym ų diapazonas	Numatyt oji	Aprašymas
PA-03	Kelios perkrovos švelnaus užvedimo metu	1.0 - 5.0 5,0		Minkšto paleidimo procesas pagrįstas vardinės apkrovos srovės perkrovos kartotiniu, o jo vertė nustatoma pagal apkrovos svorį.
PA-04	Vardinės galios veikimo perkrova, daug kartų	1.0 - 2.0 1,5		Remiantis vardine galios srove, šis nustatymas nustato perkrovos kartotinį įprasto veikimo metu, kuris koreguojamas pagal vietos sąlygas.
PA-05	Perkrovos delsa švelnaus paleidimo metu	1 - 250 10		Šis delsos laikas (sekundėmis) viršijus nominalios srovės perkrovos kartotinį minkštojo paleidimo proceso metu nustatomas atsižvelgiant į vietos sąlygas.
PA-06	Vardinės galios veikimo perkrovos delsa	1 - 20 min	5 min	Šis parametras nustato perkrovos laiko delsą (minutėmis), kai veikiant minkštajam paleidikliui viršijama nominalios galios srovės perkrovos kartotinė.
PA-07	Variklio per mažos apkrovos apsauga	0 - 100%	20%	Dabartinis apsaugos nuo perkrovos nustatymo diapazonas gali būti iki 100 %; kai nustatyta į 0, ši apsauga negalioja.
PA-08	Variklio apsaugos nuo perkrovos delsa	1 - 20 min	5 min	Šis parametras nustato delsos trukmę (minutėmis) apsaugai nuo per mažos apkrovos.
PA-09	Apsauga išjungta	0 - 250 0		Šis parametras naudojamas apsaugos funkcijai išjungti. Jei reikia išjungti konkrečią apsaugos funkciją, toliau esančioje dvejetainėje lentelėje atitinkamą poziciją nustatykite kaip 1, konvertuokite dvejetainę reikšmę į dešimtainę ir nustatykite PA-09. Šis parametras išjungs apsaugą; naudokite jį atsargiai.
PA-11	Veikimo valdymorežimo pasirinkimas	0/1/2 0		Veikimo valdymo režimo pasirinkimas: 0. Terminalo valdymas(dviejų laidų sistema); 1. Terminalo valdymas (trijų laidų sistema); 2. Skydelio valdymas
PA-15	Atkurti numatytuosius nustatymus	0/1 0		Atkurti numatytuosius nustatymus: 0. Neteisingas; 1. Atkurti numatytąją vertę

7 bitas	6 bitas	5 bitas	4 bitas	3 bitas	2 bitas	1 bitas	0 bitas
Esant apkrovai	Funkcija rezervuota	Funkcija rezervuota	Funkcija rezervuota	3 fazių disbalansas (fazės praradimas)	Perkaisti	Perkrova	Viršsrovė
0	0	0	0	0	0	0	0

Pavyzdys: Jei reikia išjungti apsaugą nuo viršsrovių ir perkaitimo, dvejetainis kodas „00000101“ paverčiamas atitinkamu dešimtainiu „5“.

Klaidos kodas

Klaidos kodas	Gedimo pavadinimas
Klaida 01	Viršsrovės gedimas
Klaida 02	Perkrovos gedimas
Klaida 03	Perkaitimo gedimas
Klaida 04	Trifazis išėjimas nesubalansuotas
Klaida 05	A fazės srovės jutiklio gedimas
Klaida 06	C fazės srovės jutiklio gedimas
Klaida 07	Priimančiojo kompiuterio gedimas
Klaida 08	Nepakankamos apkrovos gedimas
Klaida 09	Įsiskolinimai (viršijant nustatytą važiavimų skaičių)

3.4. Valymas ir priežiūra

a) Reguliariai tikrinkite prietaisą, kad įsitikintumėte, jog jis švarus ir be nešvarumų ar korozijos. Naudokite minkštą šepetėlj arba drėgną skudurėlj, kad švelniai pašalintumėte dulkes ar šiukšles.
b) Isitikinkite, kad aplink minkštajj starterj nėra kliūčių, kurios galėtų trukdyti tinkamai vėdinti ir išsklaidyti šilumą. Išlaikykite reikiamą tarpą aplink įrenginį, kad būtų užtikrintas geras oro srautas.
c) Reguliariai tikrinkite prietaiso viduje esančius elektroninius komponentus ir laidus. Ieškokite nusidėvėjimo ar pažeidimo požymių, pvz., nesandarių kondensatorių, trumpojo jungimo rezistorių ar blogai prijungtų relių. Jei reikia, pakeiskite visus pažeistus komponentus.

d) Dulkių kaupimasis gali sumažinti izoliacijos lygį ir sukelti perkaitimą. Išvalykite įrenginio viduje esančias dulkes sausu šepečiu arba suslėgtu oru. Atsparesnėms šiukšlėms galima naudoti izoliacinį strypą arba kontroliuojiama oro purškima.
e) Sureguliuokite paleidimo parametrus pagal variklio apkrovos sąlygas ir tinklo relės apsaugines charakteristikas. Tai padeda efektyviai valdyti paleidimo srove ir apsaugo nuo įrangos sugadinimo dėl perkrovos.
f) Taikykite struktūrinį prevencinės priežiūros tvarkaraštį, pagrįstą įrenginio veikimo sąlygomis ir gairėmis. Tai apima periodines nustatymų patikras, eksploatacinių duomenų, pvz., pradžios laikotarpių, gedimų kodu ir bendro veikimo įvertinimo, įrašyma.

NAUDOTU PRIETAISU IŠMETIMAS:

Neišmeskite šio prietaiso j komunalinių atliekų sistemas. Perduokite jį j elektros ir elektros prietaisų perdirbimo ir surinkimo punktą. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Prietaisui pagaminti panaudotas plastikas gali būti perdirbamas pagal jų ženklinimą. Pasirinkdami perdirbima, labai prisidedate prie mūsu aplinkos apsaugos.

Norédami gauti informacijos apie vietine perdirbimo jmonę, susisiekite su vietinėmis valdžios institucijomis.

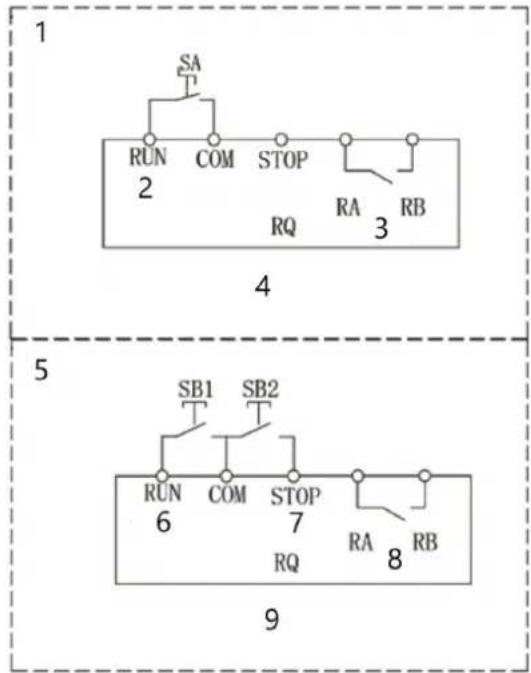

LAIDU SCHEMA

Žemiau pateikti brėžiniai skirti tik nuorodai.

1. Dvieju laidu valdymas

2. Pradėti įvestį

3. Darbo būklės indikatorius

4. Rankenėlė / jungiklis (savaime užsifiksuojančio tipo)

5. Triju laidu valdymas

6. Pradėti įvestį

7. Sustabdyti jvesti

8. Darbo būklės indikatorius

9. Mygtuko paleidimo ir sustabdymo režimas (nustatyti PA-11=1)

L3 N FU3 FU4 SB1 SB2 KA-2 KA KA-1 RUN 2 COM STOP RA 3 RB RQ 4

1. Dviejų laidų valdymas

2. Pradèti įvesti

3. Darbo büklés indikatorius

4. Mygtuko paleidimo ir sustabdymo režimas

AC380V 50Hz L1 L2 L3 A601 FU1 PV V FU2 C601 QF L1 L2 L3 1 T1 T2 T3 B401 TA PA A N401 M

1- Minkštas starteris
