РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SST-NX11 MSW

Това ръководство за потребителя е преведено чрез машинен превод. Положихме всички усилия, за да гарантираме, че преводът е точен, но имайте предвид, че автоматизираните преводи не са перфектни и не са предназначени да заменят човешки преводачи. Официалната версия на ръководството за потребителя е на английски език. Всички разлики между преведената версия и оригиналния английски не са право обвързващи. Ако имате въпроси относно точността на превода, моля, вижте английската версия, която е официалната справка. Повече езикови версии са достъпни при заявка чрез [e-mail].

Технически данни

Описание на параметъра Стойност на параметъра
Име на продукта	Мек стартер
Модел	MSW SOFT STARTER NX22	MSW SOFT STARTER SST-NX11	MSW SOFT STARTER SST-NX5R5
Мощност [kW]	22	11	5,5
V вход [V, N~/ Hz]	400, 3~/ 50
V изход [V, N~/ Hz]	0-400, 3~/ 50
Въвеждам [A]	45	25	13
Диаметърнаглавната верига [mm2]	10 4 2,5
Работна температура [°C]	-25~60
Температура насъхрансние [°C]	-40~70
Претоварванецадвигателя	10 клас
Стандартен	EN60947-4-2
Степен на защита	IP20
Размери [ширинах дължинахвисочина; mm]	88 x 118 x 220
Тегло [kg]	1,8	1,7	1,7

1. Общо описание

Ръководството за потребителя е предназначено да помогне за безопасното и безпроблемно използване на устройството. Продуктът е проектиран и произведен в съответствие със строги технически указания, използвайки най-съвременни технологии и компоненти. Освен това се произвежда в съответствие с найстрогите стандарти за качество.

За да увеличите живота на устройството и да осигурите безпроблемна работа, използвайте го в съответствие с това ръководство за потребителя и редовно извършвайте дейности по поддръжката. Техническите данни и спецификации в това ръководство за потребителя са актуални. Производителят си запазва правото да прави промени, свързани с подобряване на качеството. Устройството е проектирано да намали до минимум рисковете от шумови емисии, като вземе предвид технологичния прогрес и възможностите за намаляване на шума.

Легенда

Продуктът отговаря на съответните стандарти за безопасност.

Прочетете инструкциите преди употреба.

Продуктът трябва да бъде рециклиран.

ПРЕДУПРЕЖДЕНИЕ! или ВНИМАНИЕ! или ЗАПОМНЕТЕ! Приложимо към дадената ситуация.

МОЛЯ, ОБЪРНЕТЕ ВНИМАНИЕ! Чертежите в това ръководство са само за илюстрация и в някои детайли може да се различават от действителния продукт.

2. Безопасност при използване

ВНИМАНИЕ! Прочетете всички предупреждения за безопасност и всички инструкции. Неспазването на предупрежденията и инструкциите може да доведе до токов удар, пожар и/или сериозно нараняване или дори смърт.

Термините "устройство" или "продукт" се използват в предупрежденията и инструкциите за позоваване на:

Мекстартер

2.1. Електрическа безопасност

a) Щепселът трябва да пасва на контакта. Не модифицирайте щепсела по никакъв начин. Използването на оригинални щепсели и подходящи контакти намалява риска от токов удар.

b) Избягвайте да докосвате заземени елементи като тръби, нагреватели, бойлери и хладилници. Съществува повишен риск от токов удар, ако заземеното устройство е изложено на дъжд, влезе в пряк контакт с мокра повърхност или работи във влажна среда. Попадането на вода в устройството увеличава риска от повреда на устройството и от токов удар.

с) Не докосвайте устройството с мокри или влажни ръце.

d) Използвайте кабела само по предназначение. Никога не го използвайте за носене на устройството или за изваждане на щепсела от контакт. Дръжте кабела далеч от източници на топлина, масло, остри ръбове или движещи се части. Повредените или заплетени кабели увеличиват риска от токов удар.

e) Ако работите с устройството на открито, уверете се, че използвате удължителен кабел, подходящ за употреба на открито. Използването на удължителен кабел, подходящ за използване на открито, намалява риска от токов удар.

f) Ако използването на устройството във влажна среда не може да бъде избегнато, трябва да се приложи устройство за остатъчен ток (RCD). Използването на RCD намалява риска от токов удар.

g) Не използвайте устройството, ако захранващият кабел е повреден или показва очевидни признаци на износване. Повреден захранващ кабел трябва да се смени от квалифициран електротехник или сервисен център на производителя.

h) За да избегнете токов удар, не потапяйте кабела, щепсела или устройството във вода или други течности. Не използвайте уреда върху мокри повърхности.

i) ВНИМАНИЕ! ОПАСНОСТ ЗА ЖИВОТА! Докато почиствате, никога не потапяйте устройството във вода или други течности.

j) Не използвайте в много влажна среда или в непосредствена близост до резервоари за вода.

k) Пазете устройството от намокряне. Опасност от токов удар!

2.2. Безопасност на работното място

a) Уверете се, че работното място е чисто и добре осветено. Разхвърляното или лошо осветено работно място може да доведе до злополуки. Опитайте се да мислите напред, наблюдавайте какво се случава и използвайте здрав разум, когато работите с устройството.
b) Не използвайте устройството в потенциално експлозивна среда, например в присъствието на запалими течности, газове или прах. Устройството генерира искри, които могат да възпламенят прах или изпарения.
с) Ако откриете повреда или неправилна работа, незабавно изключете уреда и докладвайте незабавно на началник.
d) Ако не сте сигурни дали устройството работи правилно или откриете повреда, моля, свържете се със сервисния център на производителя.
e) Само сервизният център на производителя може да извършва ремонт на устройството. Не се опитвайте да правите ремонт сами!
f) В случай на пожар използвайте пожарогасител с прах или въглероден диоксид (CO2) (предназначен за употреба върху електрически уреди под напрежение), за да го потушите.
g) На деца и неупълномощени лица е забранено да влизат в работното място. Разсейването може да доведе до загуба на контрол над устройството.
h) Редовно проверявайте състоянието на етикетите за безопасност. Ако етикетите са нечетливи, трябва да се сменят.
i) Моля, запазете това ръководство за бъдещи справки. Ако това устройство бъде предадено на трета страна, ръководството трябва да бъде предадено с него.
j) Съхранявайте елементите на опаковката и малките монтажни части на място, недостъпно за деца.
k) Пазете уреда далеч от деца и животни.

Запомнете! Когато използвате устройството, предпазвайте децата и другите минувачи.

a) Не използвайте устройството, когато сте уморени, болни или под въздействието на алкохол, наркотици или лекарства, които могат значително да нарушат способността за работа с устройството.
b) Устройството трябва да се управлява от квалифицирани електротехници съгласно спецификациите за безопасност, включително монтаж, пилотно пускане и поддръжка и др.
с) Устройството не е проектирано да се използва от лица (включително деца) с ограничени умствени и сетивни функции или лица без подходящ опит и/или познания, освен ако не са наблюдавани от лице, отговорно за тяхната безопасност, или са получили инструкции как да работят с устройство.
d) Уредът може да се използва само от физически здрави лица, които са в състояние да боравят с него, подходящо обучени, запознати с това ръководство и обучени в областта на здравословните и безопасни условия на труд.
e) Когато работите с устройството, използвайте здравия разум и бъдете нащрек. Временната загуба на концентрация по време на използване на устройството може да доведе до сериозни наранявания.

f) Използвайте необходимите лични предпазни средства за работа с уреда, посочени в раздел 1 „Легенда“. Използването на правилни и одобрени лични предпазни средства намалява риска от нараняване.
g) За да предотвратите случайно включване на устройството, уверете се, че превключвателят е в положение ИЗКЛ., преди да свържете към източник на захранване.
h) Не надценявайте способностите си. Когато използвате устройството, поддържайте равновесие и останете стабилни през цялото време. Това ще осигури по-добър контрол върху устройството в неочаквани ситуации.
i) Устройството не е играчка. Децата трябва да бъдат наблюдавани, за да се гарантира, че не си играят с устройството.
j) Не поставяйте ръцете си или други предмети вътре в устройството, докато се използва!

2.4. Безопасно използване на устройството

a) Не претоварвайте устройството. Използвайте подходящите инструменти за дадената задача. Правилно избраното устройство ще изпълни задачата, за която е проектирано по-добре и по по-безопасен начин.
b) Напрежението, използвано от продукта, е опасно, което може да причини сериозно нараняване или смърт на други. Забранете докосването на терминала след електрифициране на устройството или по време на работа. Въпреки че устройството е изключено, в изходния терминал все още може да има напрежение.
с) Устройството трябва да се използва съгласно номиналната спецификация на продукта. Преди употреба, моля, проверете точността на различни параметри като мощност на двигателя и честота на продукта или устройството.
d) Устройството е преминало тест за изолация, преди да напусне фабриката. Неправилният тест с мегомер може да повреди продукта или да съкрати живота му.
e) Строго е забранено свързването на силно електричество във вторични линии като RUN и COM. Захранването на вторичния терминал може да причини повреда на основната платка.
f) Не използвайте устройството, ако превключвателят "ON/OFF" не функционира правилно (не включва и изключва устройството). Устройствата, които не могат да се включват и изключват с помощта на превключвателя „ON/OFF“, са опасни, не трябва да се използват и трябва да бъдат ремонтирани.
g) Уверете се, че щепсельт е изключен от контакта, преди да се опитвате да регулирате, сменяте аксесоари или преди да оставите устройството настрана. Такива предпазни мерки ще намалят риска от случайно активиране на устройството.
h) Изключете уреда от захранването, преди да започнете настройка, почистване и поддръжка. Такава превантивна мярка намалява риска от случайно активиране.
i) Когато не се използва, съхранявайте на безопасно място, далеч от деца и хора, които не са запознати с устройството и не са прочели ръководството за употреба. Устройството може да представлява опасност в ръцете на неопитни потребители.
j) Поддържайте уреда в perfектно техническо състояние. Преди всяка употреба проверете за общи повреди, особено проверете движещите се компоненти за напукани части или елементи, както и за всякакви други условия, които могат да повлият на безопасната работа на устройството. Ако откриете повреда, предайте устройството за ремонт преди употреба.
k) Пазете уреда от деца.
I) Ремонтът или поддръжката на устройството трябва да се извършват от квалифицирани лица, като се използват само оригинални резервни части. Това ще гарантира безопасна употреба.

m) За да осигурите работоспособността на устройството, не отстранявайте фабрично монтирани предпазители и не разхлабвайте никакви винтове.
n) Когато транспортирате и манипулирате устройството между склада и местоназначението, спазвайте принципите за здравословни и безопасности условия на труд за ръчни транспортни операции, които се прилагат в страната, в която ще се използва устройството.
о) Избягвайте ситуации, при които устройството спира да работи по време на употреба поради прекомерно натоварване. Това може да доведе до прегряване на задвижващите елементи и повреда на устройството.
р) Не докосвайте шарнирни части или аксесоари, освен ако устройството не е изключено от източника на захранване.
q) Не местете, регулирайте или въртете уреда по време на работа.
r) Не оставяйте този уред без надзор, докато се използва.
s) Почиствайте устройството редовно, за да предотвратите натрупването на упорита мръсотия.
t) Не носете и не окачвайте устройството за напорния тръбопровод.
и) Забранява се намеса в структурата на устройството с цел промяна на параметрите или конструкцията му.
v) Дръжте устройството далеч от източници на огън и топлина.
w) Не претоварвайте устройството.
x) Не покривайте вентилационните отвори!

ВНИМАНИЕ! Въпреки безопасности дизайн на устройството и неговите защитни характеристики и въпреки използването на допълнителни елементи, предпазващи оператора, все още съществува малък риск от злополука или нараняване при използване на устройството. Бъдете нашрек и използвайте здравия разум, когато използвате устройството.

3. Използвайте насоки

Il продуктът с електронно устройство, използвано за контролиране на ускорението на електрически мотор, катопомагаза намаляванена механичното напрежение и електрическия ток, койтовъзниква пристартиране на двигателя. Чрез постепенно увеличаванена напреженисто, подавано към двигателя, устройството позволява плавени контролиран старт, удължавайки живота на двигателя и намалявайки износването намеханичните компоненти. Обикновено се използвав промишлен приложения, къдетоссе използват големи двигатели, като например в помни, вентилатории конвейери, задасе осигури по-енергийное ефективна инадеждна работа.

Потребителят е отговорен за всички щети, произтичащи от непредвидена употреба на устройството.

3.1. Описание на устройството

1- БЯГАЙТЕ
2- COM
3-СПРИ
4- RA
5- PB
6- Само за външен панел

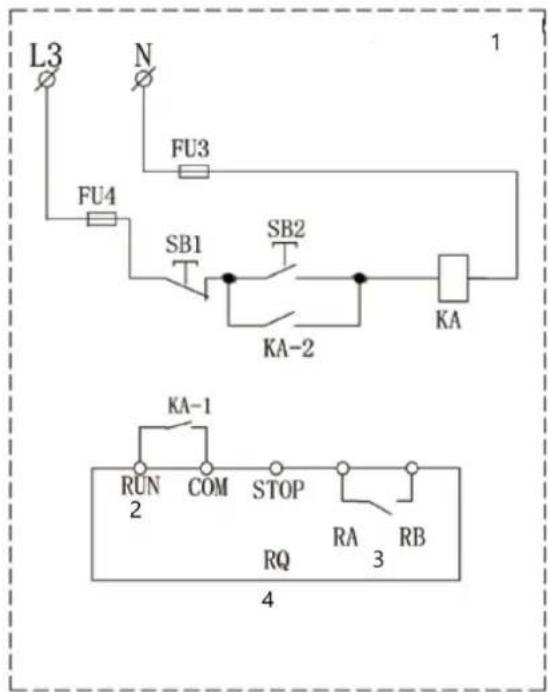

Контролна верига

Маркировка на клеми	Име на терминал функция
БЯГАЙТЕ	Разрешете въвеждането	Когато RUN и COM са затворени, двигателят започва да работи; когато е изключен, двигателят се забавя и спира (само двупроводно управление (по подразбиране); ако е необходимо, моля, свържете се с производителя.
СОМ	Общ порт	За бягане и спиране
СПРИ	Спрете въвеждането	Моторът спира, когато STOP и COM са затворени (само трипроводно управление)
РА, РБ	Индикация за работно състояние	Работно състояние: релеен изход, нормално отворен контакт, затворен по време на работа, отворен по време на изключване или повреда, капацитет на релето 250V/AC 0.3A

Голям цикъл

Маркировка на клеми	Име на терминал функция
L1/L2/L3	Мрежов вход на главния контур	Свържете трифазен източник
T1/T2/T3	Изходна връзка за плавен старт	Свържете трифазен двигател

Устройството може да работи при температури на околната среда от -25°C до +60°C. Ако температурата на околната среда надвишава 40°C, номиналният ток на устройството ще намалява с 1% за всеки 1°C увеличение.

Устройството може да се съхранява при условия от -40°C до +70°C.

Инсталирайте Sketch

3.3. Използване на устройството

Настройки на параметрите

Параметри на панела

U 1 20 S

Копче за време за плавен старт: използва се за регулиране на времето за плавен старт. Диапазонът е 1\~20s. Колкото по-дълго е зададено времето, толкова по-плавен ще бъде процесът на плавен старт, което е от полза за намаляване на въздействието върху електрическата мрежа.

U 0 t 10 20 S

Копче за време за плавно спиране: използва се за регулиране на времето за плавно спиране, диапазонът е 0\~20s. Функцията за плавно спиране може ефективно да избегне "ефекта на водния чук", когато помпата спре в някои приложения на помпата. Когато копчето е настроено на 0s, това означава, че режимът на паркиране на двигателя е режим на свободно паркиране и мекият старт спира изхода незабавно.

Копче за стартово напрежение: използва се за регулиране на стартовото напрежение. Диапазонът е 40%\~70%. При стартиране двигателят трябва да преодолее силата на триене в статично състояние.

Увеличете правилно стартовото напрежение, за да получите по-голям начален въртящ момент.

Потребителят трябва да вземе предвид действителната ситуация на натоварване и да съдейства за времето за стартиране и спиране, за да постигне най-добрия ефект на плавен старт.

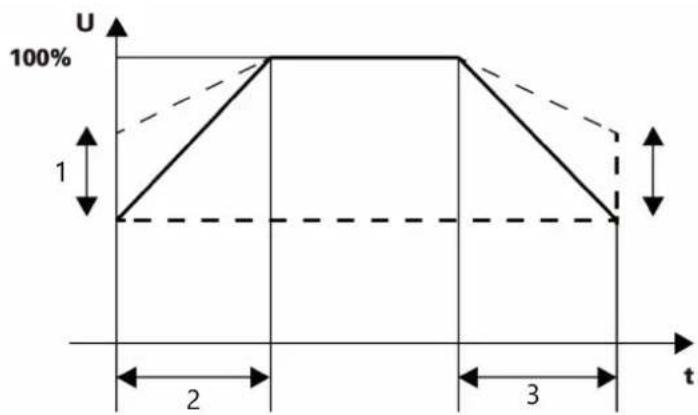

1- Първоначално напрежение
2- Стартнаклон
3- Стоинаклон

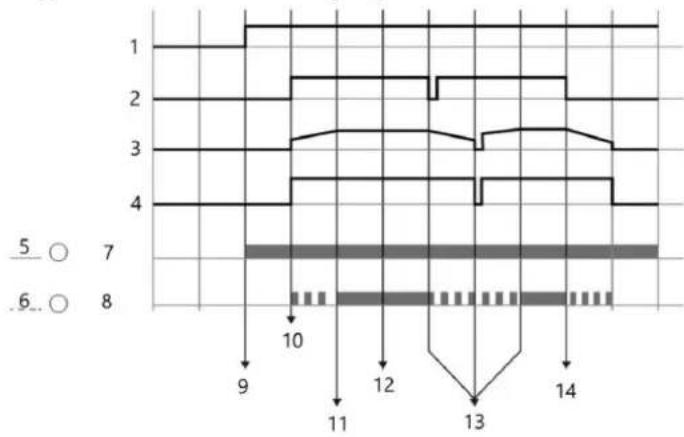

Диаграма на последователността на операциите

1- МОЩНОСТ
2- Старт/Стоп сигнал
3- Напрежение на двигателя
4- Изпълнете изхода
5- в к л ю ч е н о
6- LED1
7- БЯГАЙТЕ
8- LED2
9- Приложете основно напрежение
10- Команда за стартиране
11- Завършете стартирането
12- Байпасна операция
13- Рестартирайте след спиране по средата
14- Команда за спиране

Светлинен индикатор

БЯГАЙТЕ	Постоянно осветление	мига Изкл
Постоянно осветление	Байпасна операция	Загуба на входна или изходна фаза /	Хардуерна неизправност
БЯГАЙТЕ	Постоянно осветление	мига Изклхардуерна неизправност
мига	Плавен старт/стоп в ход	Хардуерна неизправност	Хардуерна неизправност
Изкл	Устройството е готово за включване	Загуба на входна или изходна фаза /Двигателят не е свързан	Прекъсване на захранването при плавен старт /Повреда на индикатора
ПОВРЕДА	Грешка	-	Без грешка

Диаграма на мощността

Модел	230V/kW	400V/kW	Номинален ток (А)
NX5R5	3	5,5	13
NX11	5,5	11	25
NX22	11	22	45

Това е допълнителен аксесоар (не е включен в стандартния продукт) и се свързва чрез интерфейс RJ45 (необходим е мрежов кабел). Ако е необходимо, моля свържете се с производителя.

RUN DATA JOG SHIFT ▲ ENTER RUN ▼ STOP RESET

59.4 93.9 81.4 1 28.7

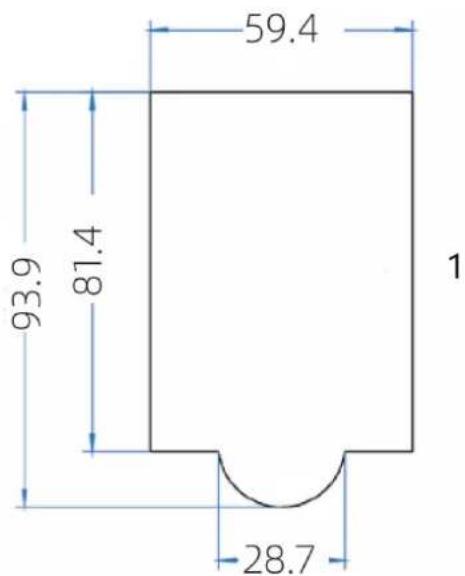

1- Размер панела

Процес на настройка

1. Започтепенастройката.
2. Първо, свържете основното захранване на L1-L3 и проверете Power-on Reset за софтстартера. При използване за първи път трябва да се извърши нулиране при включване, в случай че има

незавършени команди. На този етап изходната клема Т2 е електрифицирана, така че обърнете внимание на безопасната работа.

1. Изключете главното захранване и свържете изходните клеми с трифазен двигател.
2. След свързване на мотора, индикаторът ON мига и се превръща в постоянно светене. Ако продължава да мига, моля, проверете линията и не извършвайте следващите стъпки.
3. Предварително стартирайте двигателя чрез клеми RUN и COM.
4. Следват два процеса

A. Увеличете стартовото напрежение, ако двигателят има забавено въртене.

В. Намалете стартовото напрежение или удължете времето за стартиране, ако въртенето на двигателя е твърде бързо.

1. Регулирайте стартовото напрежение, времето за стартиране и времето за плавно спиране, за да получите оптимален ефект, след която стъпка процесът на настройка е завършен.
2. Настройката е завършена.

Бутон Описание

Бутон	Име	функция
DATA	Бутон за програмиране	Влезте или излезте от менюто на първо ниво
JOG	Джог бутон	Мотор за бърз ход (само за тестване)
▲	Увеличаване	Увеличаване на данни или функционален код
▼	Намаляване Намаляване на данни или функционален код
SHIFT	Shift	В интерфейса на дисплея за спиране и работа,параметрите на дисплея могат да се избиратциклично; при промяна на параметрите можеда се избере позицията на модификация
ENTER	Въведете	Влезте в екрана на менюто стъпка по стъпка изадайте параметрите за потвърждение
RUN	Бягай	В режим на работа с клавиатура, използван заработеща операция
STOP/ RESET	Стоп/Нулиране	Когато работи, този бутон може да се използваза спиране на работеща операция; в състояниена аларма за повреда; използва се за нулиранена операцията

Изглед на код и описание на метода за модификация

1- Ниво 1
2- Ниво 2
3- Ниво 3
4- ДАННИ

5- ENTER

Операционцият панел приема структура паменюто п а тринива. Група функционалци параметри (меню циво 1) → код на функция (меню ниво 2) → стойност на на стр ойка на код на функция (меню ниво 3). Забележка: Кога тоработитев менюто от трестониво, натиснете DATA и ли ENTER, задасевърнетекъмменюто от второ циво. Разликата е: натиснете ENTER за запазванена зададени те параметри и връщанекъмвторичнотоменю, и авто матично прсминаванескъмследващия код на функция та; докатонатискате DATA, щессевърнетедиректнокъ мвторичнотоменю без да запаметявате параметрите и щщесевърнетекъмтекущия функционаленкод.

Код Име		Диапазон на настройка	По подразбиране	Описание
РА-03	Многократно претоварване по времена плавен старт	1.0 - 5.0 5,0		Процесът на плавен старт се основава на кратнотопретоварване на номиналния токна натоварване и неговатастойност се задава според теглотона товара.
РА-04	Номинална мощност при работа Многократно претоварване	1.0 - 2.0 1,5		Въз основа на номиналния ток на мощност, тази настройка определя кратното претоварване по времена нормална работа, което се регулира според условията на обекта.
РА-05	Закъснение при претоварване по времена плавен старт	1 - 250 10		Това време на забавяне (в секунди) след превишаване на номиналния ток на многократно претоварване по време на процеса на плавен старт се задававъз основа на условията на обекта.
РА-06	Закъснение при претоварване при работа с номинална мощност	1 - 20 мин	5 мин	Този параметър задавазакъснението (в минути) навремето за претоварване следпревишаване на номиналнатамощност при токовопретоварване, многократно повреме на работа на софтстартера.
РА-07	Защита от недостатъчно натоварване на двигателя	0 - 100% 20%		Диапазонът на настройка на токаза защита при недостатъчно натоварване може да бъде до 100%; когато е зададено на 0, тази защита е невалидна.
РА-08	Забавяне на защитата отнедостатъчно натоварване на двигателя	1 - 20 мин	5 мин	Този параметър задава времето назакъснение (в минути) за защитасрещу недостатъчно натоварване.
РА-09	Защитата е изключена	0 - 250 0		Този параметър се използва за деактивиране на защитната функция. Ако трябва да деактивирате конкретна защитна функция, задайте съответната позиция в двоичната таблица подолу като 1, преобразувайте двоичната стойност в десетична и я задайте в РА-09. Този параметър ще деактивира защитата; моля, използвайте го с повишено внимание.
РА-11	Избор на режим на управление на работата	0/1/2 0		Избор на режим на управление на работата: 0. Клемно управление (двупроводна система); 1. Клемно управление (трипроводна система); 2. Панел за управление
РА-15	Възстановяване по подразбиране	0/1 0		Възстановяване по подразбиране: 0. Невалиден; 1. Възстановете стойността по подразбиране

Бит 7	Бит6	Бит5	Бит4	бит3	Бит2	Бит1	Бит0
Поднатоварване	Функция та е запазена	Функция та е запазена	Функцията е запазена	3- ф а з е н д и с б а л а п с (з а г у ба на ф а з а)	Прегрява не	Претова рване	Свръхток
0	0	0	0	0	0	0	0

Пример: Ако защитата от свръхток и прегряване трябва да се изключи, двоичният код "00000101" се преобразува в съответния десетичен "5".

Код на грешка

Код на грешка	Име на грешката
Err01	Повреда при свръхток
Err02	Повреда при претоварване
Err03	Неизправност при прегряване
Err04	Изход трифазен небалансиран
Err05	Повреда на сензора за ток на А-фаза
Err06	Повреда на сензора за ток на С-фаза
Err07	Неизправност на хоста
Err08	Недостатъчно натоварване
Err09	Просрочени задължения (надвишаване на зададения брой изпълнения)

3.4. Почистване и поддръжка

a) Редовно проверявайте устройството, за да се уверите, че е чисто и без никакви замърсявания или корозия. Използвайте мека четка или влажна кърпа, за да отстраните нежно праха или остатъците.
b) Уверете се, че около софтстартера няма препятствия, които биха могли да попречат на правилната вентилация и разсейване на топлината. Поддържайте необходимото пространство около устройството, за да осигурите добър въздушен поток.
с) Проверявайте редовно електронните компоненти и окабеляването вътре в устройството. Потърсете признаци на износване или повреда, като изтичащи кондензатори, съпротивления на късо или лошо свързани релета. Сменете всички повредени компоненти, ако е необходимо.
d) Натрупването на прах може да понижи нивото на изолация и да доведе до прегряване. Почистете праха вътре в устройството със суха четка или сгъстен въздух. За по-упорити отпадъци може да се използва изолираща пръчка или контролиран въздушен спрей.
e) Регулирайте стартовите параметри въз основа на условията на натоварване на двигателя и защитните характеристики на мрежовото реле. Това помага за ефективното управление на стартовия ток и предотвратява повреда на оборудването поради въздействия на претоварване.
f) Използвайте структуриран график за превантивна поддръжка въз основа на работните условия и насоките на устройството. Това включва периодични проверки на настройките, записване на оперативни данни като начални периоди, кодове за грешки и цялостни оценки на ефективността.

ИЗХВЪРЛЯНЕ НА ИЗПОЛЗВАНИ УСТРОЙСТВА:

Не изхвърляйте това устройство в общинските системи за отпадъци. Предайте го в пункт за рециклиране и събiranе на електрически и електрически уреди. Проверете символа върху продукта, ръководството за употреба и опаковката. Пластмасите, използвани за конструиране на устройството, могат да бъдат рециклирани в съответствие с техните маркировки. Избирайки да рециклирате, вие допринасяте значително за опазването на околната среда.

Свържете се с местните власти за информация относно местното съоръжение за рециклиране.

ЕЛЕКТРОННА СХЕМА

1. Дву проводно управление

2. Стартнавъвсждане

3. Индикатор заработносъстояние

4. Копче/превключвател (самозаключващсетип)

5. Трипроводно управление

6. С т а р т н а в ъ в е ж д а н е

7. Сиретевъвеждането

8. Индикатор заработносястояние

9. Режимнастартиранеспиранена бутона (Задайте PA-11=1)

L3 N FU3 FU4 SB1 SB2 KA-2 KA KA-1 RUN 2 COM STOP RA 3 RB RQ 4
