BRUKSANVISNING SST-NX11 MSW

1- Panelets størrelse

Opsætningsproces

Et eksempel: Hvis overstrøms- og overophedningsbeskyttelsen skal slås fra, konverteres den binære kode "00000101" til den tilsvarende decimale "5".

Fejlkode

3.4. Rengøring og vedligeholdelse

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	Myk starter
Modell	MSW SOFT STARTER NX22	MSW SOFT STARTER SST-NX11	MSW SOFT STARTER SST-NX5R5
Effekt [kW]	22	11	5,5
V-inngang [V, N~ / Hz]	400, 3~/ 50
V-utgang [V, N~ / Hz]	0-400, 3~/ 50
Jeg skriver inn [A]	45	25	13
Hovedkrets dia [mm2]	10	4	2,5
Arbeidstemperatur [° C]	-25~60
Lagringstemperatur [° C]	-40~70
Motor overbelastning	Klasse 10
Standard	EN60947-4-2
Beskyttelsesgrad	IP20
Dimensjoner [bredde x lengde x høyde; mm]	88 x 118 x 220
Vekt [kg]	1,8	1,7	1,7

1. Generell beskrivelse

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.

IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÄTT DENNE BRUKSANVISNINGEN GRUNDIG.

For å forlenge apparatets levetid og sikre problemfri drift må det brukes i samsvar med denne bruksanvisningen og vedlikeholdes regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer. Enheten er utformet for å redusere risikoen for støyutslipp til et minimum, og tar hensyn til den teknologiske utviklingen og mulighetene for støyreduksjon.

Legende

Produktet oppfyller de relevante sikkerhetsstandardene.

Les instruksjonene før bruk.

Produktet må resirkuleres.

ADVARSEL! eller FORSIKTIG! eller HUSK! Gjelder for den aktuelle situasjonen. (generelt adverselsskilt)

OBS! Advarsel om elektrisk støt!

OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet.

2. Sikkerhet ved bruk

OBS!

Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge advarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlige personskader eller dødsfall.

Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene for å referere til: Myk starter

2.1. Elektrisk sikkerhet

a) Støpselet må passe til stikkontakten. Ikke modifiser støpselet på noen måte. Bruk av originale støpsler og tilhørende stikkontakter reduserer risikoen for elektrisk støt.
b) Unngå å berøre jordede elementer som rør, varmeovner, kjeler og kjøleskap. Det er økt risiko for elektrisk støt hvis den jordede enheten utsettes for regn, kommer i direkte kontakt med våte overflater eller brukes i fuktige omgivelser. Hvis det kommer vann inn i apparatet, øker risikoen for skade på apparatet og for elektrisk støt.
c) Ikke ta på enheten med våte eller fuktige hender.
d) Bruk kabelen kun til det den er beregnet for. Bruk den aldri til å bære apparatet eller til å trekke støpselet ut av stikkontakten. Hold kabelen borte fra varmekilder, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede kabler øker risikoen for elektrisk støt.
e) Hvis du arbeider med apparatet utendørs, må du bruke en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er egnet for utendørs bruk reduserer risikoen for elektrisk støt.
f) Hvis det ikke kan unngås å bruke apparatet i fuktige omgivelser, bør det brukes en jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektrisk støt.
g) Ikke bruk enheten hvis strømledningen er skadet eller viser tydelige tegn på slitasje. En skadet strømledning bør skiftes ut av en kvalifisert elektriker eller produsentens servicesenter.
h) For å unngå elektrisk støt må du ikke senke ledningen, støpselet eller enheten i vann eller andre væsker. Ikke bruk apparatet på våte overflater.
i) OBS! LIVSFARE! Senk aldri apparatet ned i vann eller andre væsker under rengjøring.
j) Må ikke brukes i svært fuktige omgivelser eller i umiddelbar nærhet av vanntanker.
k) Unngå at enheten blir våt. Fare for elektrisk støt!

2.2. Sikkerhet på arbeidsplassen

a) Sørg for at arbeidsplassen er ren og godt opplyst. En rotete eller dårlig opplyst arbeidsplass kan føre til ulykker. Prøv å tenke fremover, observer hva som skjer og bruk sunn fornuft når du arbeider med apparatet.
b) Ikke bruk enheten i eksplosjonsfarlige omgivelser, for eksempel i nærheten av brennbare væsker, gasser eller støv. Apparatet genererer gnister som kan antenne støv eller røyk.
c) Hvis du oppdager skader eller uregelmessig drift, må du straks slå av apparatet og rapportere det til en overordnet.

d) Ta kontakt med produsentens servicesenter hvis du er usikker på om apparatet fungerer som det skal, eller hvis du oppdager skader.
e) Det er kun produsentens servicesenter som kan utføre reparasjoner på apparatet. Ikke forsøk å utføre reparasjoner selv!
f) Ved brann skal du bruke et brannslukningsapparat med pulver eller karbondioksid ( CO_2 ) (beregnet for bruk på strømførende elektrisk utstyr) for å slukke brannen.
g) Det er forbudt for barn og uvedkommende å oppholde seg på arbeidsplassen. En distraksjon kan føre til at du mister kontrollen over enheten.
h) Kontroller regelmessig at sikkerhetsetikettene er i god stand. Hvis etikettene er uleselige, må de byttes ut.
i) Ta vare på denne håndboken for fremtidig bruk. Hvis dette apparatet gis videre til en tredjepart, må bruksanvisningen følge med.
j) Oppbevar emballasjedeler og små monteringsdeler på et sted som er utilgjengelig for barn.
k) Hold enheten borte fra barn og dyr.

Husk! Beskytt barn og andre tilskuere når du bruker apparatet.

2.3. Personlig sikkerhet

a) Ikke bruk apparatet når du er trøtt, syk eller påvirket av alkohol, narkotika eller medikamenter som kan påvirke evnen til å betjene apparatet i betydelig grad.
b) Enheten skal betjenes av kvalifiserte elektrikere i henhold til sikkerhetsspesifikasjonene, inkludert installasjon, pilotkjøring og vedlikehold, etc.
c) Apparatet er ikke konstruert for å håndteres av personer (inkludert barn) med begrensede mentale og sensoriske funksjoner eller personer som mangler relevant erfaring og/eller kunnskap, med mindre de er under oppsyn av en person som er ansvarlig for deres sikkerhet, eller de har fått instruksjoner om hvordan apparatet skal brukes.
d) Apparatet må kun håndteres av personer som er i god fysisk form, som er i stand til å håndtere det, som har fått tilstrekkelig opplæring, som er kjent med denne bruksanvisningen og som er opplært i forhold til helse, miljø og sikkerhet på arbeidsplassen.
e) Bruk sunn fornuft og vær oppmerksom når du arbeider med apparatet. Midlertidig tap av konsentrasjon under bruk av apparatet kan føre til alvorlige personskader.
f) Bruk det personlige verneutstyret som kreves for å arbeide med enheten, som angitt i avsnitt 1 "Forklaring". Bruk av korrekt og godkjent personlig verneutstyr reduserer risikoen for personskader.
g) For å unngå at enheten slås på ved et uhell, må du kontrollere at bryteren er i AV-posisjon før du kobler den til en strømkilde.
h) Ikke overvurder evnene dine. Når du bruker enheten, må du holde balansen og være stabil til enhver tid. Dette sikrer bedre kontroll over enheten i uventede situasjoner.
i) Apparatet er ikke et leketøy. Barn må være under oppsyn for å sikre at de ikke leker med apparatet.
j) Ikke stikk hendene eller andre gjenstander inn i apparatet mens det er i bruk!

2.4. Sikker bruk av utstyret

a) Ikke overbelast enheten. Bruk riktig verktøy til den aktuelle oppgaven. En korrekt valgt enhet vil utføre oppgaven den er designet for på en bedre og sikrere måte.

b) Spenningen som brukes av produktet er farlig, noe som kan forårsake alvorlig skade eller død for andre. Forby berøring av terminalen etter elektrifisering av enheten eller under drift. Selv om enheten er slått av, kan det fortsatt eksistere spenning i utgangsterminalen.
c) Enheten skal brukes under klassifisert produktspesifikasjon. Før bruk, vennligst sjekk nøyaktigheten til ulike parametere som kraftmotor og frekvensen til produktet eller enheten.
d) Enheten har bestätt isolasjonstest før den forlot fabrikken. Feil megger-test kan skade produktet eller forkorte produktets levetid.
e) Det er strengt forbudt å koble til sterk strøm i sekundære linjer som RUN og COM. Sekundær terminal strømforsyning kan forårsake skade på hovedkortet.
f) Ikke bruk apparatet hvis "ON/OFF"-bryteren ikke fungerer som den skal (apparatet slås ikke av og på). Apparater som ikke kan slås av og på med "ON/OFF"-bryteren, er farlige, må ikke brukes og må repareres.
g) Sørg for at støpselet er trukket ut av stikkontakten før du foretar justeringer, bytter tilbehør eller legger apparatet til side. Slike forholdsregler vil redusere risikoen for utilsiktet aktivering av enheten.
h) Koble apparatet fra strømforsyningen før justering, rengjøring og vedlikehold påbegynnes. Et slikt forebyggende tiltak reduserer risikoen for utilsiktet aktivering.
i) Når apparatet ikke er i bruk, skal det oppbevares på et trygt sted, utilgjengelig for barn og personer som ikke er kjent med apparatet og som ikke har lest bruksanvisningen. Apparatet kan utgjøre en fare i hendene på uerfarne brukere.
j) Hold enheten i perfekt teknisk stand. Før hver bruk må du kontrollere at det ikke er generelle skader, spesielt at det ikke er sprekker i bevegelige deler eller elementer, og at det ikke er andre forhold som kan påvirke sikker bruk av enheten. Hvis du oppdager skader, må du levere enheten til reparasjon før bruk.
k) Oppbevar enheten utilgjengelig for barn.
I) Reparasjon eller vedlikehold av enheten må utføres av kvalifisert personell, og det må kun brukes originale reservedeler. Dette sikrer trygg bruk.
m) For å sikre at enheten fungerer som den skal, må du ikke fjerne de fabrikkmonterte beskyttelsene eller løsne skruene.
n) Ved transport og håndtering av enheten mellom lageret og bestemmelsesstedet må du følge de helse- og sikkerhetsprinsippene for manuell transport som gjelder i landet der enheten skal brukes.
o) Unngå situasjoner der enheten slutter å fungere under bruk på grunn av for stor belastning. Dette kan føre til overoppheting av drivelementene og skade på enheten.
p) Ikke ta på leddede deler eller tilbehør med mindre enheten er koblet fra strømkilden.
q) Apparatet må ikke flyttes, justeres eller roteres under arbeidet.
r) Ikke la apparatet være uten tilsyn når det er i bruk.
s) Rengjør enheten regelmessig for å unngå at det samler seg fastgrodd smuss.
t) Apparatet må ikke bæres eller henges i trykkledningen.
u) Det er forbudt å gjøre inngrep i apparatets struktur for å endre dets parametere eller konstruksjon.
v) Hold produktet borte fra ild og varmekilder.
w) Ikke overbelast enheten.
x) Ventilasjonsåpningene må ikke tildekkes!

OBS! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten.

3. Retningslinjer for bruk

Produktet er en elektronisk enhet som brukes til å kontrollere akselerasjonen til en elektrisk motor, som bidrar til å redusere den mekaniske belastningen og den elektriske strømstøtet som oppstår når en motor starter. Ved å gradvis øke spenningen som tilføres motoren, gir enheten en jevn og kontrollert oppstart, forlenger levetiden til motoren og reduserer slitasje på mekaniske komponenter. Det er ofte brukt i industrielle applikasjoner der store motorer brukes, for eksempel i pumper, vifter og transportører, for å sikre en mer energieffektiv og pålitelig drift.

Brukeren er ansvarlig for skader som oppstår som følge av utilsiktet bruk av apparatet.

3.1. Beskrivelse av enheten

Terminalbeskrivelse

1 2 3 4 5 6

1- L∅P

2- COM

3- STOPPE

4- RA

5- RB

6- Kun for eksternt panel

Kontrolløkke

Terminalmerking	Terminalnavn Funksjon
L∅P	Aktiver inndata	Når RUN og COM er lukket, begynner motoren å gå; når den er frakoblet, bremser motoren og stopper (kun to-leder kontroll (standard); om nødvendig, vennligst kontakt produsenten.
COM	Felles havn	For Run and Stop
STOPPE Stopp	inndata	Motoren stopper når STOP og COM er lukket (kun trelederstyring)
RA, RB	Indikasjon på arbeidsstatus	Arbeidsstatus: reléutgang, normalt åpen kontakt, lukket under drift, åpen under avstengning eller feil, relékapasitet 250V/AC 0,3A

Major Loop

TerminalmerkingL1/L2/L3	TerminalnavnNettinngang til hovedsløyfe	FunksjonKoble til trefasekilde
T1/T2/T3	Utgang tilkobling av myk start	Koble til trefasemotor

3.2. Klargjøring for bruk

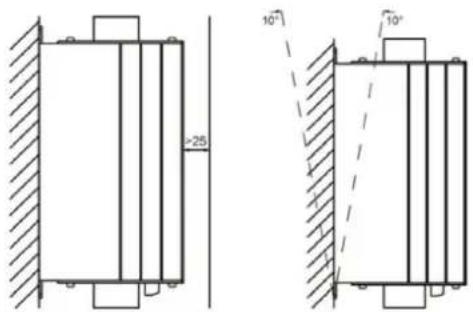

Tillatt omgivelsesmiljø

Enheten kan fungere i omgivelsestemperaturer fra -25°C til +60°C. Hvis omgivelsestemperaturen overstiger 40 °C, vil enhetens merkestrøm reduseres med 1 % for hver økning på 1 °C. Enheten kan lagres under forhold fra -40°C til +70°C.

Installer Sketch

3.3. Bruk av enheten

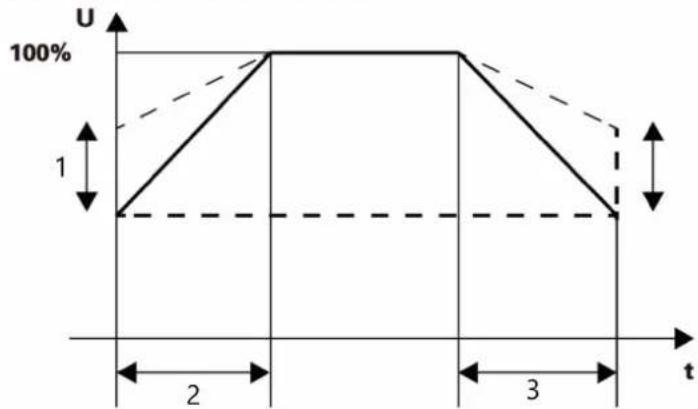

Parameterinnstillinger

Panelparametre

U 1 t 10 20 S

Knott for myk starttid: brukes til å justere myk starttid. Rekkevidden er 1\~20s. Jo lengre tiden er satt, jo jevnere vil mykstartprosessen være, noe som er gunstig for å redusere påvirkningen på strømnettet.

U t 0 10 20 S

Knott for myk stopptid: Brukes til å justere den myke stopptiden, området er 0\~20s. Mykstoppfunksjonen kan effektivt unngå "vannhammereffekten" når pumpen stopper i enkelte pumpeapplikasjoner. Når knotten er justert til 0s, betyr det at motorparkeringsmodus er fri parkeringsmodus, og mykstart stopper utgangen umiddelbart.

Knapp for startspenning: brukes til å justere startspenningen. Området er 40%\~70%. Ved start må motoren overvinne friksjonskraften i statisk tilstand. ∅k startspenningen riktig for å oppnå et større

startmoment. Brukeren bør referere til den faktiske lastsituasjonen og samarbeide med start- og stopptidspunkt for å oppnå best mulig jevn starteffekt.

2- Start/stopp-signal
3- Motorspenning
4- Kjør utgang

5- På
6- LED1
7- L∅P
8- LED2

9- Sett på hovedspenning

10- Start kommando
11- Start ferdig
12- Bypass operasjon

13- Start på nytt etter stopp midtveis

14- Stopp kommando

Indikatorlys

L∅P	Fast belysning	Blinker	Av
Fast belysning	Bypass operasjon	Tap av inn- ellerutgangsfase / maskinvarefeil	Maskinvarefeil
Blinker	Myk start/stopp pågår	Maskinvarefeil	Maskinvarefeil
Av	Enheten er klar til å slås på	Fasetap på inngang eller utgang / Motor ikke tilkoblet	Mykstart strømbrudd / Indikatorfeil
FEIL	Feil	-	Ingen feil

Strømdiagram

Modell	230V/kW	400V/kW	Merkestrøm (A)
NX5R5	3	5,5	13
NX11	5,5	11	25
NX22	11	22	45

Tastaturinnstilling

1. Begynn å sette opp.
2. Først kobler du til hovedstrømforsyningen til L1-L3, og kontrollerer Power-on Reset for mykstarteren. For første gangs bruk, må en tilbakestilling av oppstart utføres i tilfelle det er ufullførte kommandoer. På dette stadiet er utgangsterminal T2 elektrisk, så vær oppmerksom på sikker drift.
3. Koble fra hovedstrømforsyningen og koble utgangsklemmene med trefasemotor.

4. Etter at motoren er koblet til, blinker PÅ-lyset og går over til en fast belysning. Hvis den fortsetter å blinke, kontroller linjen og ikke utfør påfølgende trinn.

5. Forstart motoren ved hjelp av terminalene RUN og COM.

6. To følgende prosesser

A. ∅k startspenningen hvis motoren har en forsinket rotasjon.

B. Senk startspenningen eller forleng oppstartstiden hvis motoren roterer for raskt.

1. Juster startspenning, starttid og myk stopptid for å oppnå optimal effekt, hvoretter oppsettsprosessen er fullført.
2. Oppsett er fullført.

Knappbeskrivelse

Knapp	Navn	Funksjon
DATA	Programmeringsknapp	Gå inn eller ut av menyen på første nivå
JOG	Joggeknapp Joggemotor (kun for testing)
▲	∅ke ∅kning av data eller funksjonskode
▼	Redusere	Reduksjon av data eller funksjonskode
SHIFT	Skifte	I skjermgrensesnittet for stopp og kjører kan visningsparametrene velges syklisk; når du endrer parameterne, kan modifikasjonsposisjonen velges
ENTER	Gå	Gå inn på menyskjermen trinn for trinn, og still inn parameterne for å bekrefte
RUN	Løp	I tastaturdriftsmodus, brukes til å kjøre drift
STOP/ RESET	Stopp/Tilbakestill	Når du kjører, kan denne knappen brukes til å stoppe driften; i feilalarmtilstand; brukes til å tilbakestille driften

Kodevisning og beskrivelse av modifikasjonsmetode

1- Nivå 1
2- Nivå 2
3- Nivå 3
4- DATA
5- GÅ

Betjeningspanelet har en tre-nivå menystruktur. Funksjonsparametergruppe (nivå 1-meny) → funksjonskode (nivå 2-meny) → funksjonskodeinnstillingsverdi (nivå 3-meny). Merk: Når du bruker menyen på tredje nivå, trykker du på DATA eller ENTER for å gå tilbake til menyen på andre nivå. Forskjellen er: trykk ENTER for å lagre de innstilte parametrene og gå tilbake til sekundærmenyen, og automatisk overføre til neste funksjonskode; mens du trykker på DATA vil du gå direkte tilbake til sekundærmenyen uten å lagre parametrene og gå tilbake til gjeldende funksjonskode.

Kode NavnPA-03	Overbelast flere under myk start	Innstilling sområde1.0 - 5.0 5,0	Misligho Ide	BeskrivelseMykstartprosessen er basert på overbelastningsmultippelet til den nominelle laststrømmen, og verdien er satt i henhold til vekten av lasten.
PA-04	Nominell effektdrift Overbelastningsflere	1.0 - 2.0 1,5		Basert på nominell strømstrøm, bestemmer denne innstillingen overbelastningsmultippelet under normal drift, som justeres i henhold til forholdene på stedet.
PA-05	Overbelastningsforsinkelse under myk start	1 - 250 10		Denne forsinkelsestiden (i sekunder) etter overskridelse av nominell strømoverbelastningsmultippel under mykstartprosessen er satt basert på forholdene på stedet.
PA-06	Nominell strømdrift Overbelastningsforsinkelse	1 - 20 min	5 min	Denne parameteren angir forsinkelsen (i minutter) av overbelastningstiden etter å ha overskredet den nominelle strømstrømmens overbelastningsmultippel under drift av mykstarteren.
PA-07	Motor underlastbeskyttelse	0 - 100% 20%		Gjeldende innstillingsområde for underbelastningsbeskyttelse kan være opptil 100 %; når satt til 0, er denne beskyttelsen ugyldig.
PA-08	Motor underlastbeskyttelsesforsinkelse	1 - 20 min	5 min	Denne parameteren angir forsinkelsestiden (i minutter) for beskyttelse mot underbelastning.Denne parameteren brukes til å deaktivere beskyttelsesfunksjonen. Hvis du trenger å deaktivere en spesifikk beskyttelsesfunksjon, setter du den tilsvarende posisjonen i den binære tabellen nedenfor som 1, konverterer den binære verdien til desimal og setter den i PA-09. Denne parameteren vil deaktivere beskyttelsen; vennligst bruk den med forsiktighet.
PA-09	Beskyttelse av	0 - 250	0
PA-11	Valg av driftskontroll modus	0/1/2 0		Valg av driftskontrollmodus: 0. Terminalkontroll (to-trådssystem); 1. Terminalkontroll (tre-leder system); 2. Panelkontroll
PA-15	Gjenopprett standard	0/1 0		Gjenopprett standard: 0. Ugyldig; 1. Gjenopprett standardverdi

Bit7	Bit6	Bit5	Bit4	Bit3	Bit2	Bit1	Bit0
Under belastning	Funksjon reservert	Funksjon reservert	Funksjon reservert	3-fase ubalanse (fasetap)	Overopheting	Overbelasting	Overstrøm
0	0	0	0	0	0	0	0

Eksempel: Hvis overstrøm- og overopphetingsbeskyttelsen må slås av, konverteres binærkoden "00000101" til tilsvarende desimal "5".

Feilkode

Feilkode	Feilnavn
Err01	Overstrømsfeil
Err02	Overbelastningsfeil
Err03	Overopphetingsfeil
Err04	Utgang trefase ubalansert
Err05	A-Phase strømsensorfeil
Err06	C-Phase strømsensorfeil
Err07	Vertsfeil
Err08	Underbelastningsfeil
Err09	Restanser (overskrider det angitte antall løp)

3.4. Rengjøring og vedlikehold

a) Inspiser enheten regelmessig for å sikre at den er ren og fri for smuss eller korrosjon. Bruk en myk børste eller en fuktig klut for forsiktig å fjerne støv eller rusk.
b) Pass på at det ikke er noen hindring rundt mykstarteren som kan hindre riktig ventilasjon og varmeavledning. Oppretthold nødvendig klaring rundt enheten for å fremme god luftstrøm.
c) Kontroller regelmessig de elektroniske komponentene og ledningene inne i enheten. Se etter tegn på slitasje eller skade som lekkende kondensatorer, kortsluttede motstander eller dårlig tilkoblede releer. Skift ut eventuelle skadede komponenter etter behov.
d) Støvakkumulering kan senke isolasjonsnivået og føre til overoppheting. Rengjør støvet inne i enheten med en tørr børste eller trykkluft. For mer gjenstridig rusk kan en isolerende stang eller kontrollert luftspray brukes.
e) Juster startparametrene basert på motorens belastningsforhold og beskyttelsesegenskaper til nettreléet. Dette hjelper til med å styre startstrømmen effektivt og forhindrer skader på utstyr på grunn av overbelastning.
f) Bruk en strukturert tidsplan for forebyggende vedlikehold basert på enhetens driftsforhold og retningslinjer. Dette inkluderer periodiske kontroller av innstillinger, registrering av driftsdata som startperioder, feilkoder og generelle ytelsesvurderinger.

KASSERING AV BRUKTE ENHETER:

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten, kan resirkuleres i henhold til merkingen. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.

KOBLINGSDIAGRAM

Tegningene nedenfor er kun for referanse.

1. To-leder kontroll

2. Start input

3. Arbeidsstatusindikator

4. Knott/bryter (selvlåsende type)

5. Tre-leder kontroll

6. Start input

7. Stopp inndata

8. Arbeidsstatusindikator

9. Knappstart- og stoppmodus (Sett PA-11=1)

L3 N FU3 FU4 SB1 SB2 KA-2 KA KA-1 RUN 2 COM STOP RA 3 RB RQ 4

1. To-leder kontroll

2. Start input

3. Arbeidsstatusindikator

4. Knapp start- og stoppmodus

AC380V 50Hz L1 L2 L3 A601 FU1 PV V FU2 C601 QF L1 L2 L3 1 T1 T2 T3 B401 TA PA A N401 M

1- Myk starter
