BRUGSANVISNING SST-NX11 MSW

Denne brugervejledning er blevet oversat ved hjælp af maskinoversættelse. Vi har gjort alt for at sikre, at oversættelsen er nøjagtig, men vær opmærksom på, at automatiserede oversættelser ikke er perfekte og ikke er beregnet til at erstatte menneskelige oversættere. Den officielle version af brugervejledningen er på engelsk. Eventuelle forskelle mellem den oversatte version og den oprindelige engelske er ikke juridisk bindende. Hvis du har spørgsmål om nøjagtigheden af oversættelsen, bedes du henvise til den engelske version, som er den officielle reference. Flere sprogversioner er tilgængelige efter anmodning via [e-mail].

Tekniske data

Parameterbeskrivelse	Parameterværdi
Produktnavn	Blød starter
Model	MSW SOFT STARTER NX22	MSW SOFT STARTER SST-NX11	MSW SOFT STARTER SST-NX5R5
Effekt [kW]	22	11	5,5
V-indgang [V, N~ / Hz]	400, 3~/ 50
V-udgang [V, N~ / Hz]	0-400, 3~/ 50
I input [A]	45	25	13
Hovedkredsløb dia [mm2]	10	4	2,5
Arbejdstemperatur [°C]	-25~60
Opbevaringstemperatur [°C]	-40~70
Overbelastning af motoren	Klasse 10
Standard	EN60947-4-2
Beskyttelsesgrad	IP20
Dimensioner [bredde x dybde x højde; mm]	88 x 118 x 220
Vægt [kg]	1,8	1,7	1,7

1. Generel beskrivelse

Brugervejledningen er designet til at hjælpe med sikker og problemfri brug af enheden. Produktet er designet og fremstillet i overensstemmelse med strenge tekniske brugsbetingelser ved hjælp af de mest avancerede teknologier og komponenter. Desuden er den produceret i overensstemmelse med de strengeste kvalitetsstandarder.

BRUG IKKE ENHEDEN, MEDMINDRE DU HAR LÆST OG FORSTÅET DENNE BRUGERVEJLEDNING GRUNDIGT.

For at øge enhedens levetid og sikre problemfri drift skal du bruge den i overensstemmelse med denne brugervejledning og regelmæssigt udføre vedligeholdelsesopgaver. De tekniske data og specifikationer i denne brugervejledning er opdaterede. Producenten forbeholder sig ret til at foretage ændringer i forbindelse med kvalitetsforbedringer. Enheden er designet til at reducere risikoen for støjemission til et minimum under hensyntagen til teknologiske fremskridt og muligheder for støjreduktion.

Legende

Produktet opfylder de relevante sikkerhedsstandarder.

Læs instruktionerne før brug.

Produktet skal genbruges.

ADVARSEL! eller FORSIGTIG! eller HUSK! Gælder for den givne situation. (generelt advarselsskilt)

OBS! Advarsel om elektrisk stød!

OBS! Tegningerne i denne manual er kun til illustration, og nogle detaljer kan afvige fra det faktiske produkt.

2. Sikkerhed ved brug

OBS!

Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis advarslerne og instruktionerne ikke følges, kan det medføre elektrisk stød, brand og/eller alvorlig personskade eller endda død.

Udtrykkene "enhed" eller "produkt" bruges i advarslerne og instruktionerne til at henvise til arbejde med apparatet:

Blød starter

2.1. Elektrisk sikkerhed

a) Stikket skal passe til stikkontakten. Du må ikke ændre stikket på nogen måde. Brug af originale stik og matchende stikkontakter reducerer risikoen for elektrisk stød.

b) Undgå at røre ved jordforbundne elementer som rør, varmeapparater, kedler og køleskabe. Der er øget risiko for elektrisk stød, hvis den jordede enhed udsættes for regn, kommer i direkte kontakt med en våd overflade eller bruges i et fugtigt miljø. Hvis der trænger vand ind i apparatet, øges risikoen for beskadigelse af apparatet og for elektrisk stød.

c) Rør ikke ved apparatet med våde eller fugtige hænder.

d) Brug kun kablet til det formål, det er beregnet til. Brug den aldrig til at bære enheden eller til at trække stikket ud af en stikkontakt. Hold kablet væk fra varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede kabler øger risikoen for elektrisk stød.

e) Hvis du arbejder med enheden udendørs, skal du sørge for at bruge en forlængerledning, der er egnet til udendørs brug. Brug af en forlængerledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge enheden i et fugtigt miljø, skal der anvendes en fejlstrømsafbryder (RCD). Brugen af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.

g) Brug ikke enheden, hvis netledningen er beskadiget eller viser tydelige tegn på slitage. En beskadiget netledning skal udskiftes af en kvalificeret elektriker eller producentens servicecenter.

h) For at undgå elektrisk stød må ledningen, stikket eller apparatet ikke nedsænkes i vand eller andre væsker. Brug ikke apparatet på våde overflader.

i) OBS! FARE FOR LIVET! Sænk aldrig enheden ned i vand eller andre væsker under rengøringen.

j) Må ikke bruges i meget fugtige omgivelser eller i umiddelbar nærhed af vandtanke.

k) Undgå, at enheden bliver våd. Advarsel mod elektrisk stød!

2.2. Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdspladsen er ren og godt oplyst. En rodet eller dårligt oplyst arbejdsplads kan føre til ulykker. Prøv at tænke fremad, observere, hvad der sker, og brug din sunde fornuft, når du arbejder med apparatet.

b) Brug ikke enheden i et potentielt eksplosivt miljø, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Apparatet frembringer gnister, som kan antænde støv eller dampe.

c) Hvis du opdager skader eller uregelmæssig drift, skal du straks slukke for enheden og rapportere det til en tilsynsførende uden forsinkelse.
d) Hvis du er i tvivl om, hvorvidt enheden fungerer korrekt, eller hvis du finder skader, skal du kontakte producentens servicecenter.
e) Kun producentens servicecenter må udføre reparationer på enheden. Forsøg ikke selv at udføre reparationer!
f) I tilfælde af brand skal du bruge en pulver- eller kuldioxid (CO2)-brandslukker (en, der er beregnet til brug på strømførende elektriske apparater) til at slukke den.
g) Børn eller uautoriserede personer må ikke komme ind på en arbejdsstation. En distraktion kan resultere i tab af kontrol over enheden.
h) Kontrollér regelmæssigt sikkerhedsmærkaternes tilstand. Hvis etiketterne er ulæselige, skal de udskiftes.
i) Opbevar venligst denne manual til senere brug. Hvis denne enhed overdrages til en tredjepart, skal manualen overdrages sammen med den.
j) Opbevar emballageelementer og små monteringsdele på et sted, der ikke er tilgængeligt for børn.
k) Hold apparatet væk fra børn og kæledyr.

OBS! Beskyt børn og andre tilskuere, når du bruger apparatet.

2.3. Personlig sikkerhed

a) Brug ikke apparatet, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medicin, som i væsentlig grad kan forringe evnen til at betjene apparatet.
b) Enheden skal betjenes af kvalificerede elektrikere i henhold til sikkerhedsspecifikationerne, herunder installation, pilotkørsel og vedligeholdelse osv.
c) Apparatet er ikke beregnet til at blive håndteret af personer (herunder børn) med begrænsede mentale og sensoriske funktioner eller personer, der mangler relevant erfaring og/eller viden, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed, eller de har modtaget instruktion i, hvordan apparatet skal betjenes.
d) Apparatet må kun håndteres af fysisk egnede personer, der er i stand til at håndtere det, er korrekt uddannet, har kendskab til denne vejledning og er uddannet inden for rammerne af arbejdsmiljø og sikkerhed.
e) Brug sund fornuft og vær opmærksom, når du arbejder med enheden. Midlertidigt tab af koncentration under brug af apparatet kan føre til alvorlige skader.
f) Brug de personlige værnemidler, der er nødvendige for at arbejde med enheden, som angivet i afsnit 1 "Forklaring". Brug af korrekte og godkendte personlige værnemidler reducerer risikoen for skader.
g) For at forhindre, at enheden tændes ved et uheld, skal du sørge for, at tænd-/slukknappen står på OFF, før du tilslutter den til en strømkilde.
h) Lad være med at overvurdere dine evner. Når du bruger enheden, skal du holde balancen og være stabil hele tiden. Det sikrer bedre kontrol over enheden i uventede situationer.
i) Enheden er ikke et stykke legetøj. Børn skal være under opsyn for at sikre, at de ikke leger med enheden.
j) Stik ikke hænderne eller andre genstande ind i enheden, mens den er i brug!

2.4. Sikker brug af enheden

a) Maskinen skal være placeret på et stabilt underlag. Brug de rigtige værktøjer til den givne opgave. En korrekt valgt enhed vil udføre den opgave, den er designet til, bedre og på en mere sikker måde.
b) Den spænding, der anvendes af produktet, er farlig og kan medføre alvorlig personskade eller død for andre. Forbyd berøring af terminalen efter elektrificering af enheden eller under drift. Selvom enheden er slukket, kan der stadig være spænding i udgangsterminalen.
c) Enheden skal bruges i henhold til produktets nominelle specifikationer. Før brug skal du kontrollere nøjagtigheden af forskellige parametre som f.eks. motoreffekt og frekvens for produktet eller enheden.
d) Enheden har bestået en isolationstest, før den forlader fabrikken. Forkert megger-test kan beskadige produktet eller forkorte dets levetid.
e) Det er strengt forbudt at tilslutte stærk elektricitet i sekundære linjer som RUN og COM. Strømforsyning fra sekundære terminaler kan forårsage skade på hovedkortet.
f) Brug ikke enheden, hvis tænd-/slukknappen ikke fungerer korrekt (den tænder og slukker ikke for enheden). Apparater, der ikke kan tændes og slukkes med tænd-/slukknappen, er farlige, må ikke bruges og skal repareres.
g) Sørg for, at stikket er taget ud af stikkontakten, før du foretager justeringer eller udskifter tilbehør, eller før du lægger enheden til side. Sådanne forholdsregler vil reducere risikoen for at aktivere enheden ved et uheld.
h) Afbryd enheden fra strømforsyningen, før du påbegynder justering, rengøring og vedligeholdelse. En sådan forebyggende foranstaltning reducerer risikoen for utilsigtet aktivering.
i) Når den ikke er i brug, skal den opbevares på et sikkert sted, væk fra børn og personer, der ikke er fortrolige med enheden, og som ikke har læst brugervejledningen. Apparatet kan udgøre en fare i hænderne på uerfarne brugere.
j) Hold enheden i perfekt teknisk stand. Før hver brug skal du kontrollere, om der er generelle skader, og især kontrollere bevægelige komponenter for knækkede dele eller elementer og for andre forhold, der kan påvirke enhedens sikre drift. Hvis du opdager en skade, skal du aflevere enheden til reparation før brug.
k) Opbevar enheden utilgængeligt for børn.
I) Reparation eller vedligeholdelse af enheden skal udføres af kvalificerede personer, og der må kun bruges originale reservedele. Det sikrer en sikker brug.
m) For at sikre enhedens funktionsdygtighed må de fabriksmonterede afskærmninger ikke fjernes, og skruerne må ikke løsnes.
n) Når du transporterer og håndterer enheden mellem lageret og destinationen, skal du overholde de arbejdsmiljø- og sikkerhedsprincipper for manuelle transportoperationer, der gælder i det land, hvor enheden skal bruges.
o) Undgå situationer, hvor enheden holder op med at fungere under brug på grund af for stor belastning. Det kan resultere i overophedning af drivelementerne og beskadigelse af enheden.
p) Rør ikke ved leddelte dele eller tilbehør, medmindre enheden er koblet fra strømkilden.
q) Apparatet må ikke flyttes, justeres eller drejes under arbejdet.
r) Lad ikke dette apparat være uden opsyn, mens det er i brug.
s) Rengør enheden regelmæssigt for at forhindre, at der samler sig genstridigt snavs.
t) Bær eller hæng ikke enheden i trykledningen.
u) Det er forbudt at gribe ind i enhedens struktur for at ændre dens parametre eller konstruktion.

v) Hold enheden væk fra ild- og varmekilder.
w) Maskinen skal være placeret på et stabilt underlag.
x) Ventilationsåbningerne må ikke dækkes til!

OBS! På trods af apparatets sikre design og dets beskyttelsesfunktioner, og på trods af brugen af ekstra elementer til beskyttelse af operatøren, er der stadig en lille risiko for ulykker eller skader, når apparatet bruges. Vær opmærksom og brug din sunde fornuft, når du bruger enheden.

3. Brugsbetingelser

Produktet er en elektronisk enhed, der bruges til at styre accelerationen af en elektrisk motor, hvilket hjælper med at reducere den mekaniske belastning og elektriske strømstød, der opstår, når en motor starter. Ved gradvist at øge spændingen til motoren giver enheden mulighed for en jævn og kontrolleret opstart, hvilket forlænger motorens levetid og reducerer sliddet på de mekaniske komponenter. Det er almindeligt anvendt i industrielle applikationer, hvor der bruges store motorer, f.eks. i pumper, ventilatorer og transportbånd, for at sikre en mere energieffektiv og pålidelig drift.

Brugeren er ansvarlig for eventuelle skader som følge af utilsigtet brug af enheden.

3.1. Beskrivelse af apparatet

Terminal Beskrivelse

1 2 3 4 5 6

1- RUN
2- COM
3- STOP
4- RA
5- RB

6- Kun til eksternt panel
Kontrolsløjfe

Mærkning af terminaler	Terminalens navn Beskrivelse af driften
RUN Aktiver input		Når RUN og COM er lukket, begynder motoren at køre; når den er afbrudt, decelererer motoren og stopper (kun to-trådsstyring (standard); kontakt producenten, hvis det er nødvendigt).
COM	Fælles port	Til kørsel og stop
Mærkning af terminaler	Terminalens navn Beskrivelse af driften
STOP Stop inputRA, RB	Angivelse af arbejdsstatus	Motoren stopper, når STOP og COM lukkes (kun tretrådskontrol)Arbejdsstatus: relæudgang, normalt åben kontakt, lukket under drift, åben ved nedlukning eller fejl, relækapacitet 250V/AC 0,3A

Større sløjfe

Mærkning af terminaler	Terminalens navn Beskrivelse af driften
L1/L2/L3	Netindgang til større sløjfe	Tilslut trefaset kilde
T1/T2/T3	Udgangsforbindelse for blød start	Tilslut trefaset motor

3.2. Klargøring til brug

Enheden kan fungere i omgivelsestemperaturer fra -25 °C til +60 °C. Hvis omgivelsestemperaturen overstiger 40 °C, vil enhedens nominelle strøm falde med 1 % for hver 1 °C stigning.

Enheden kan opbevares under forhold fra -40 °C til +70 °C.

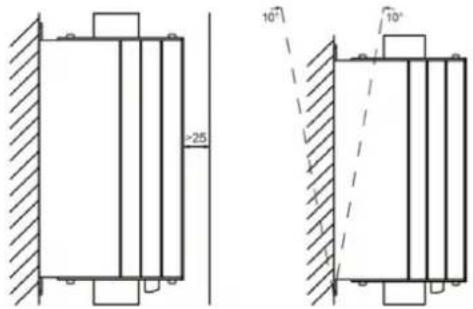

Installer Sketch

-25 10° 10°

3.3. Brug af enhed

Parameterindstillinger

Panelets parametre

U 1 20 10 S

Knap til blød starttid: bruges til at justere den bløde starttid. Intervallet er 1\~20s. Jo længere tid der indstilles, jo mere jævn bliver softstartprocessen, hvilket er en fordel for at reducere påvirkningen af elnettet.

U 0 10 20 S

Knap til blød stoptid: bruges til at justere den bløde stoptid, området er 0\~20s. Den bløde stopfunktion kan effektivt undgå "vandhammereffekten", når pumpen stopper i nogle pumpeapplikationer. Når knappen er indstillet til 0s, betyder det, at motorens parkeringstilstand er den frie parkeringstilstand, og den bløde start stopper udgangen med det samme.

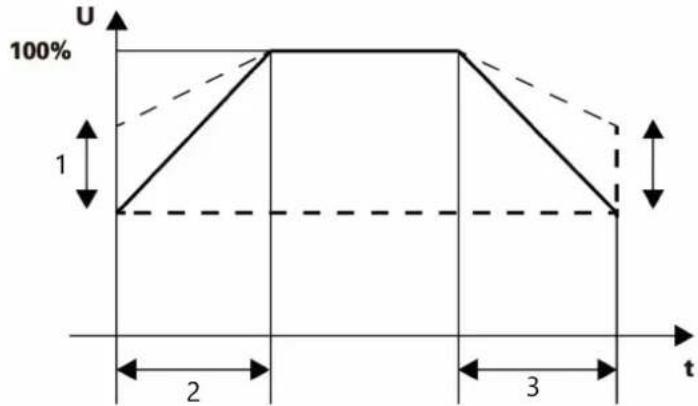

Knap til startspænding: bruges til at justere startspændingen. Intervallet er 40%\~70%. Når motoren starter, skal den overvinde friktionskraften i statisk tilstand. Forøg startspændingen korrekt for at opnå et større startmoment. Brugeren skal tage hensyn til den faktiske belastningssituation og samarbejde med start- og stoptiden for at opnå den bedste jævne starteffekt.

1- Indledende spænding
2- Start hældning
3- Stop hældning

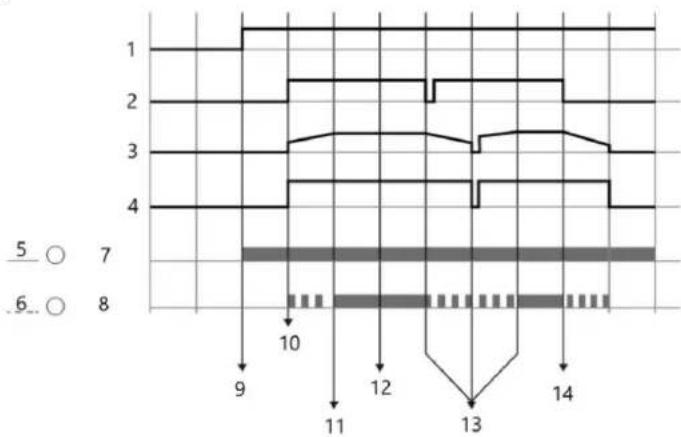

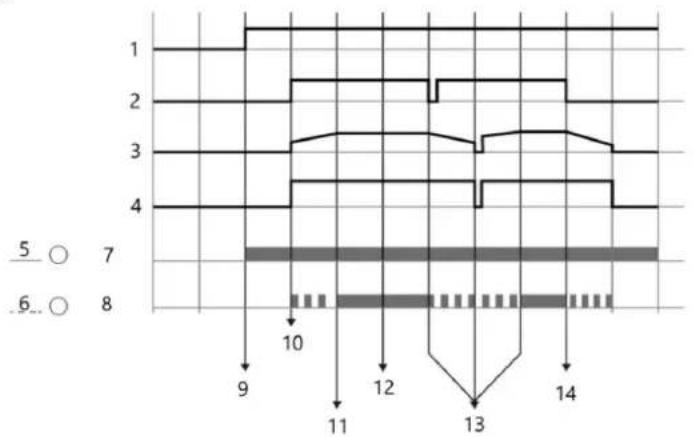

Operationelt sekvensdiagram

1- Strømforsyning til apparatet
2- Start/stop-signal
3- Motorspænding
4- Kør output

5- Tændt

6- LED1

7- RUN

8- LED2

9- Tilfør hovedspænding

10- Start-kommando

11- Afslut start

12- Bypass-drift

13- Genstart efter at være gået i stå midtvejs

14- Stop-kommando

Kontrollampe

RUN	Konstant belysning	Blinker	Fra
Konstant belysning	Bypass-drift	Tab af input- eller outputfase / hardwarefejl	Fejl i hardware
Blinker	Blød start/stop i gang	Fejl i hardware	Fejl i hardware
Fra	Enheden er klar til at blive tændt	Indgangs- eller udgangsfasetab / Motor ikke tilsluttet	Strømsvigt ved blød start / fejl i indikator
FEJL	Fejl	-	Ingen fejl

Strømdiagram

Model	230V/kW	400V/kW	Nominel strøm (A)
NX5R5	3	5,5	13
NX11	5,5	11	25
NX22	11	22	45

Indstilling af tastatur

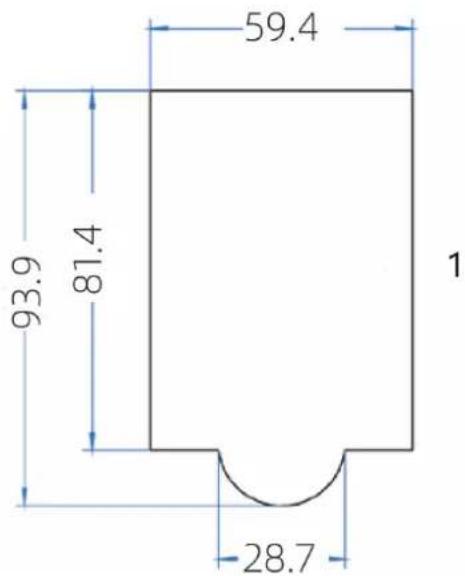

Dette er et valgfrit tilbehør (ikke inkluderet i standardproduktet) og tilsluttes via RJ45-grænsefladen (netværkskabel påkrævet). Hvis du har brug for det, bedes du kontakte producenten.

RUN DATA JOG SHIFT ▲ ENTER RUN ▼ STOP RESET

59.4 93.9 81.4 1 28.7

1. Begynd at sætte op.
2. Tilslut først hovedstrømforsyningen til L1-L3, og tjek Power-on Reset for den bløde starter. Ved første gangs brug skal der udføres en power-on reset, hvis der er uafsluttede kommandoer. På dette tidspunkt er udgangsterminal T2 strømførende, så vær opmærksom på sikker drift.
3. Afbryd hovedstrømforsyningen, og forbind udgangsterminalerne med trefasemotoren.
4. Når motoren er tilsluttet, blinker ON-lyset og bliver til et konstant lys. Hvis den bliver ved med at blinke, skal du kontrollere linjen og ikke udføre de efterfølgende trin.
5. Genstart motoren med klemmerne RUN og COM.
6. To følgende processer

A. Hæv startspændingen, hvis motoren har en forsinkende rotation.
B. Sænk startspændingen, eller forlæng opstartstiden, hvis motorens rotation er for hurtig.

1. Juster startspænding, starttid og blød stoptid for at opnå optimal effekt, hvorefter opsætningsprocessen er afsluttet.

2. Opsætningen er afsluttet.

Knap Beskrivelse

Knap	Navn	Beskrivelse af driften
DATA	Programmeringsknap	Gå ind i eller ud af menuen på første niveau
JOG	Jog-knap	Jog running-motor (kun til test)
▲	Tilvækst	Forøgelse af data eller funktionskode
▼	Forringelse	Forringelse af data eller funktionskode
SHIFT	Skift	I grænsefladen for stop- og kørevisning kan visningsparametrene vælges cyklisk; når parametrene ændres, kan ændringspositionen vælges
ENTER	Indtast	Gå ind i menuskærmen trin for trin, og indstil parametrene for at bekræfte
RUN	Løb	I tastaturfunktionen bruges den til løbende betjening
STOP/ RESET	Stop/Reset	Under drift kan denne knap bruges til at stoppe driften; i fejlalarmtilstand; bruges til at nulstille driften

Beskrivelse af metode til visning og ændring af kode

Betjeningspanelet har en menustruktur med tre niveauer. Funktionsparametergruppe (niveau 1-menu) → funktionskode (niveau 2-menu) → funktionskodes indstillingsværdi (niveau 3-menu). Bemærk: Når du arbejder i menuen på tredje niveau, skal du trykke på DATA eller ENTER for at vende tilbage til menuen på andet niveau. Forskellen er: Tryk på ENTER for at gemme de indstillede parametre og vende tilbage til den sekundære menu og automatisk gå videre til den næste funktionskode; mens et tryk på DATA vender direkte tilbage til den sekundære menu uden at gemme parametrene og vender tilbage til den aktuelle funktionskode.

Kode Navn		Indstilling sområde	Standard	Beskrivelse af apparatet
PA-03	Overbelastning flere gange under blød start	1.0 - 5.0 5,0		Softstart-processen er baseret på overbelastningsmultiplen af den nominelle belastningsstrøm, og dens værdi indstilles i henhold til belastningens vægt.
PA-04	Nominel effekt Drift Overbelastning Flere	1.0 - 2.0 1,5		Baseret på den nominelle strømstyrke bestemmer denne indstilling overbelastningsmultiplen under normal drift, som justeres i henhold til forholdene på stedet.
PA-05	Overbelastningsforsinkelse under blød start	1 - 250 10		Denne forsinkelsestid (i sekunder) efter overskridelse af den nominelle strømoverbelastning under softstartprocessen indstilles ud fra forholdene på stedet.
PA-06	Nominel effekt Drift	1 - 20 minutter	5 minutter	Denne parameter indstiller forsinkelsen (i minutter) af
Kode Navn	Overbelastningsforsinkelse	Indstilling sområde	Standard	Beskrivelse af apparatetoverbelastningstiden efteroverskridelse af den nominellestrømoverbelastningsmultipel underdriften af den bløde starter.
PA-07	Beskyttelse modunderbelastning af motoren	0 - 100% 20%		Det aktuelle indstillingsområde forunderbelastningsbeskyttelse kanvære op til 100%; når den er sat til 0,er denne beskyttelse ugyldig.
PA-08	Forsinkelse afmotorensunderbelastningsbeskyttelse	1 - 20 minutter	5 minutter	Denne parameter indstillerforsinkelsestiden (i minutter) forbeskyttelse mod underbelastning.
PA-09	Beskyttelse fra	0 - 250 0		Denne parameter bruges til atdeaktivere beskyttelsesfunktionen.Hvis du har brug for at deaktivere enbestemt beskyttelsesfunktion, skaldu indstille den tilsvarende position iden binære tabel nedenfor til 1,konvertere den binære værdi tildecimal og indstille den i PA-09.Denne parameter deaktivererbeskyttelsen; brug den medforsigtighed.
PA-11	Valg afdriftskontroltilstand	0/1/2 0		Valg af driftskontroltilstand: 0.Terminalstyring (to-ledersystem); 1.Terminalstyring (tretrådssystem); 2.Kontrolpanel
PA-15	Gendan standard	0/1 0		Gendan standard: 0. Ugyldig; 1.Gendan standardværdien

Bit7	Bit6	Bit5	Bit4	Bit3	Bit2	Bit1	Bit0
Under belastning	Funktion reserver et	Funktion reserver et	Funktion reserver et	3-faset ubalance (fasetab)	Overophe dning	Overbela stning	Overstrøm
0	0	0	0	0	0	0	0

Fejlkode	Navn på fejl
Err01	Overstrømsfejl
Err02	Overbelastningsfejl
Err03	Fejl ved overophedning
Err04	Udgang trefaset ubalanceret
Err05	Fejl i A-fasestrømssensor
Err06	Fejl i C-fasestrømssensor
Err07	Værtsfejl
Err08	Underbelastningsfejl
Err09	Restancer (overskridelse af det fastsatte antal kørsler)

a) Efterse jævnligt enheden for at sikre, at den er ren og fri for snavs eller korrosion. Brug en blød børste eller en fugtig klud til forsigtigt at fjerne støv og snavs.
b) Sørg for, at der ikke er nogen forhindringer omkring softstarteren, som kan hindre korrekt ventilation og varmeafledning. Oprethold den nødvendige afstand omkring enheden for at fremme en god luftstrøm.
c) Kontrollér regelmæssigt de elektroniske komponenter og ledningerne inde i enheden. Se efter tegn på slitage eller skader som f.eks. utætte kondensatorer, kortsluttede modstande eller dårligt forbundne relæer. Udskift eventuelle beskadigede komponenter efter behov.
d) Ophobning af støv kan sænke isoleringsniveauet og føre til overophedning. Rens støvet inde i enheden med en tør børste eller trykluft. Til mere genstridigt snavs kan man bruge en isoleringsstang eller en kontrolleret luftspray.
e) Juster startparametrene ud fra motorens belastningsforhold og netrelæets beskyttelsesegenskaber. Det hjælper med at styre startstrømmen effektivt og forhindrer skader på udstyret på grund af overbelastning.
f) Anvend en struktureret tidsplan for forebyggende vedligeholdelse baseret på enhedens driftsforhold og retningslinjer. Dette omfatter periodisk kontrol af indstillinger, registrering af driftsdata som startperioder, fejlkoder og overordnede vurderinger af ydeevnen.

BORTSKAFFELSE AF BRUGTE ENHEDER:

Bortskaf ikke denne enhed i det kommunale affaldssystem. Aflever den på et genbrugs- og indsamlingssted for elektriske apparater. Tjek symbolet på produktet, brugsanvisningen og emballagen. Den plast, der bruges til at konstruere enheden, kan genbruges i overensstemmelse med deres mærkning. Ved at vælge at genbruge yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Kontakt de lokale myndigheder for at få oplysninger om din lokale genbrugsstation.

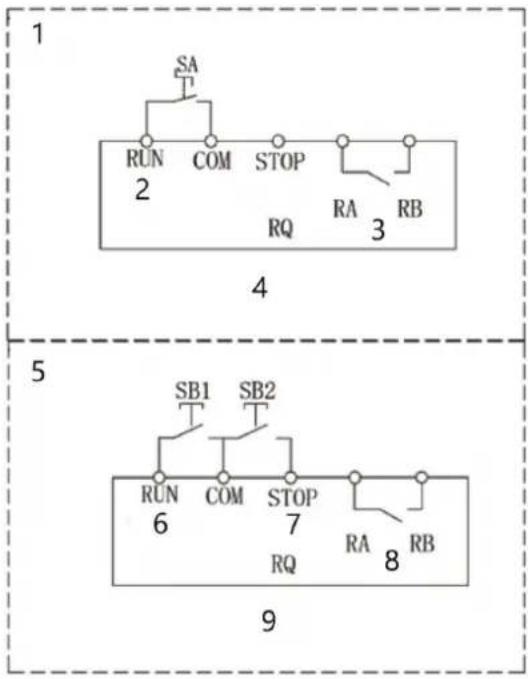

ELEKRISK DIAGRAM

Tegningerne nedenfor er kun til reference.

1. To-leder-kontrol

2. Start input

3. Indikator for arbejdsstatus

4. Knap/kontakt (selvlåsende type)

5. Tre-leder-kontrol

6. Start input

7. Stop input

8. Indikator for arbejdsstatus

9. Start- og stopfunktion med knap (sæt PA-11=1)

L3 N FU3 FU4 SB1 SB2 KA-2 KA KA-1 RUN 2 COM STOP RA 3 RB RQ 4

1. To-leder-kontrol

2. Start input

3. Indikator for arbejdsstatus

1. Start- og stopfunktion med knap

AC380V 50Hz L1 L2 L3 A601 FU1 PV V FU2 C601 QF L1 L2 L3 1 T1 T2 T3 B401 TA PA A N401 M

1- Blød starter

Driftssekvensdiagram

1- Maksimal

Dette er et valgfritt tilbehør (ikke inkludert i standardproduktet) og kobles til via RJ45-grensesnittet (nettverkskabel kreves). Hvis du trenger det, vennligst kontakt produsenten.

RUN DATA JOG SHIFT ▲ ENTER RUN ▼ STOP RESET

59.4 93.9 81.4 1 28.7

1- Panelstørrelse

Oppsettsprosess

Driftssekvensdiagram

1- Effekt
