PRO-PSS 900 E - Pjūklas Toolson - Nemokama naudojimo instrukcija

Markė	Toolson
Modelis	PRO-PSS 900 E
Gaminio tipas	Dėlionė (išpjovinis pjūklas)
Tinklo įtampa	230 V ~ 50 Hz
Sunaudojama galia	900 W
Tuščiosios eigos smūgių skaičius	0 - 2700 min⁻¹
Smūgio aukštis	29 mm
Pjovimo gylis medienoje	200 mm
Pjovimo gylis metale	20 mm
Svoris	3,9 kg
Apsaugos kategorija	II (dviguba izoliacija)
Švytuoklinis eiga	Taip, reguliuojamas
Pado sukimas	4 padėtys (90°, 180°, 270°, 360°)
Ašmenų keitimas	Be įrankių (svirtis)
Garso slėgio lygis (LₚA)	91 dB(A), neapibrėžtis K=3 dB
Garso galios lygis (LWA)	102 dB(A), neapibrėžtis K=3 dB
Vibracija (priekinė rankena, mediena)	17,465 m/s², neapibrėžtis K=1,5 m/s²
Vibracija (galinė rankena, mediena)	19,837 m/s², neapibrėžtis K=1,5 m/s²
Pristatymo komplektacija	Pjūklas, 1 ašmenys, naudojimo instrukcija, saugos nurodymai
Tinklo laido ilgis	Apie 2,5 m (apytiksliai)
Priežiūra	Reguliariai valyti, anglies šepetėlius tikrinti pas specialistą
Garantija	60 mėnesių (su sąlygomis)

Dažnai užduodami klausimai - PRO-PSS 900 E Toolson

Kaip pakeisti pjūklo ašmenis?

Išjunkite prietaisą. Paspauskite ašmenų keitimo svirtį (6) žemyn, įstatykite ašmenis į angą (a) iki galo, tada atleiskite svirtį. Patikrinkite, ar ašmenys tinkamai užfiksuoti, traukdami juos.

Kaip sureguliuoti padą (pagrindą)?

Išjunkite prietaisą. Atlaisvinkite pado fiksavimo svirtį (8), pastumkite padą (5) į norimą padėtį, tada vėl priveržkite svirtį. Prieš naudodami įsitikinkite, kad padas tinkamai pritvirtintas.

Kaip naudotis švytuokline funkcija?

Švytuoklinis eiga įjungiama nustačius funkcijos jungiklį (7) į padėtį C. Tai priverčia ašmenis judėti pirmyn ir atgal, kad pagerintų pjovimo efektyvumą. Atkreipkite dėmesį, kad šiai padėčiai padas turi būti nustatytas į 180° arba 360°.

Ar galiu pasukti padą kampiniams pjūviams?

Taip, galite pasukti padą į 4 padėtis (90°, 180°, 270°, 360°). Norėdami pasukti, nustatykite funkcijos jungiklį (7) į padėtį A, pasukite padą, tada užfiksuokite jį padėtyje B.

Kokias medžiagas galiu pjauti šiuo pjūklu?

Pjūklas skirtas pjauti medieną, geležį, spalvotuosius metalus ir plastiką. Visada naudokite medžiagai tinkamus ašmenis. Maksimalus pjovimo gylis medienoje yra 200 mm, o metale - 20 mm.

Kaip naudoti pjūklą kaip išpjovinį pjūklą?

Padėkite pjūklą tiesiai ant medžiagos, įjunkite jį (jungiklis 1) ir stumkite prieš detalę. Pritaikykite pjovimo greitį prie medžiagos. Integruota gylio riba leidžia kontroliuoti įsiskverbimą.

Kokios svarbios saugos priemonės?

Visada dėvėkite apsauginius akinius, dulkių kaukę ir klausos apsaugą. Nedirbkite su medžiagomis, kuriose yra asbesto. Prieš bet kokį reguliavimą ar ašmenų keitimą visada atjunkite prietaisą.

Kaip prižiūrėti pjūklą?

Reguliariai valykite oro angas ir korpusą drėgna šluoste (be vandens viduje). Jei anglies šepetėliai per daug kibirkščiuoja, leiskite juos patikrinti specialistui. Vidinės dalys nereikalauja priežiūros.

Ką daryti, jei pažeistas tinklo jungiamasis laidas?

Nenaudokite prietaiso. Kad išvengtumėte pavojaus, laidą pakeisti turi gamintojas, jo aptarnavimo tarnyba arba kvalifikuotas asmuo.

Kaip utilizuoti prietaisą pasibaigus jo tarnavimo laikui?

Neišmeskite prietaiso su buitinėmis atliekomis. Pristatykite jį į tinkamą elektros ir elektroninės įrangos atliekų (EEĮA) surinkimo centrą perdirbimui. Dėl artimiausio surinkimo punkto teiraukitės savo savivaldybėje.

NAUDOJIMO INSTRUKCIJA PRO-PSS 900 E Toolson

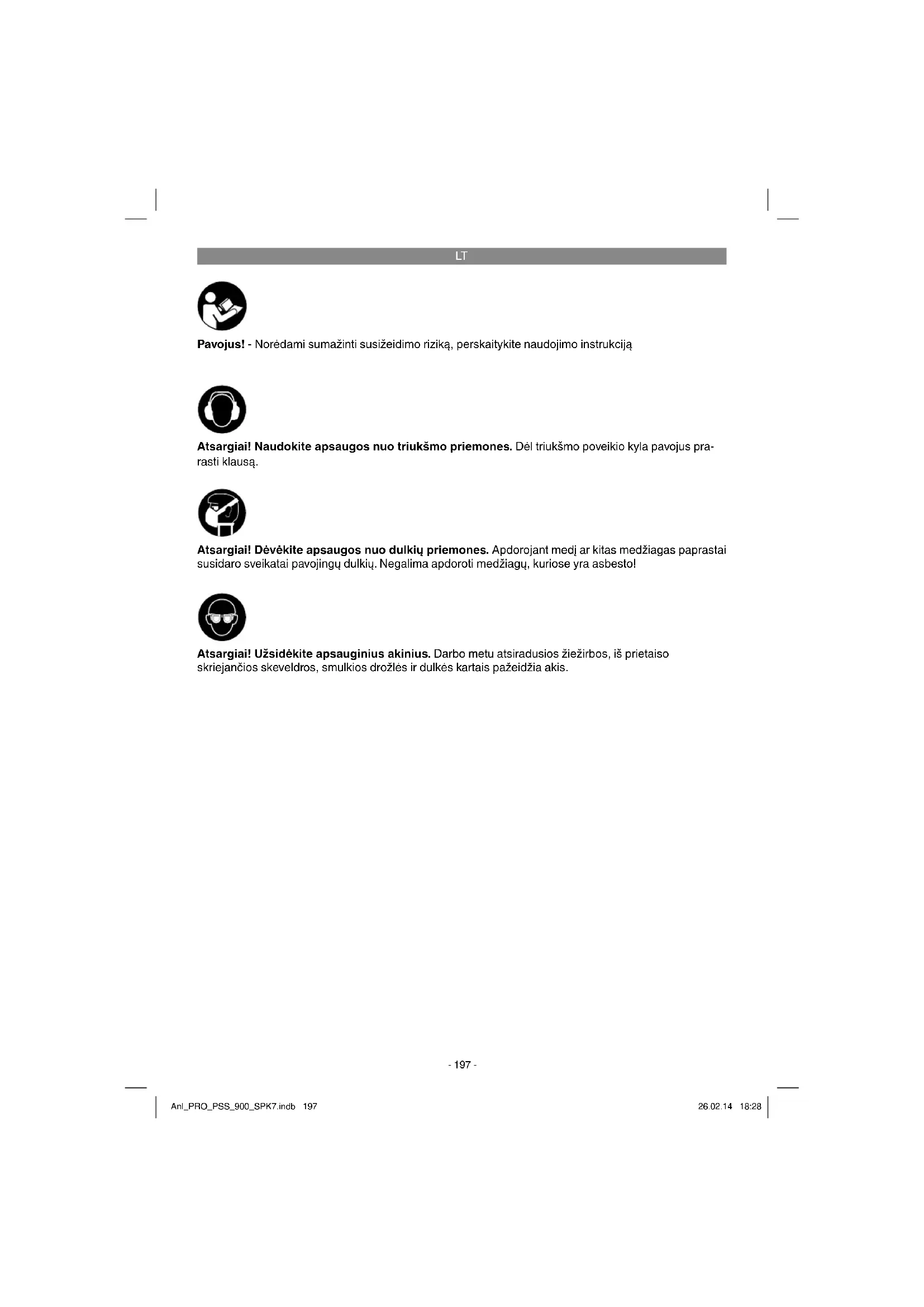

Pavojus! - Norėdami sumažinti susižeidimo riziką, perskaitykite naudojimo instrukcija

Atsargiai! Naudokite apsaugos nuo triukšmo priemones. Dél triukšmo poveikio kyla pavojus pra- rasti klausą.

Atsargiai! Dévékite apsaugos nuo dulkių priemones. Apdorojant medį ar kitas medžiagas paprastai susidaro sveikatai pavojingų dulkių. Negalima apdoroti medžiagų, kuriose yra asbesto!

Atsargiai! Užsidėkite apsauginius akinius. Darbo metu atsiradusios žiežirbos, iš prietaiso skriejančios skeveldros, smulkios drožlės ir dulkės kartais pažeidžia akis.

LT

Pavojus!

Naudodami prietaisus, būtinai laikykitės kai kurių saugumo taisyklių – nesusižalosite ir nepatirsite nuostolių. Todėl atidžiai perskaitykite šią naudojimo ir saugos instrukciją. Kruopščiai ją saugokite, kad visada galėtumėte pasinaudoti informacija. Jei prietaisą perduodate kitiems asmenims, kartu perduokite ir šią naudojimo ir saugos instrukciją. Neatsakome už nelaimingus atsitikimus ar žalą, patirtą nesilaikant instrukcijos ir saugos nurodymų.

1. Saugos nurodymai

Atitinkamus saugos nurodymus rasite pridedamo-je knygelėje.

Pavojus!

Perskaitykite visus saugos nurodymus. Nesilaikydami saugos nurodymų galite gauti elektros smūgį, sukelti gaisrą arba sunkiai susižaloti.

Visus saugos nurodymus išsaugokite ateičiai.

2. Prietaiso aprašymas ir tiekimo apimtis

2.1 Prietaiso aprašymas (1-3 pav.)

1 Jjungimo ir išjungimo jungiklis
2 Reguliavimo mygtukas
3 Tinklo kabelis
4 Pjūklo geležtė
5 Pjūklo nuosklemba
6 Pjūklo geležčių keitimo svertas
7 Režimo perjungiklis
8 Pjūklo nuosklembos fiksavimo svertas

2.2 Tiekimo apimtis

Pagal pristatomos prekės aprašymą patikrinkite, ar gavote visą komplektą. Jeigu trūksta detalių, prašome kreiptis i mūsų aptarnavimo centra arba pardavimo vietą, kurioje įsigijote prietaisą, ne vėliau nei per 5 darbo dienas po prekės įsigijimo ir pateikti galiojanti pirkimo čekį. Kartu prašome atsižvelgti i instrukcijos pabaigoje prie aptarnavimo informacijos pateiktą garantinių paslaugų lentelę.

• Atidarykitepakuotę ir atsargiai išimkite iš jos prietaisą.

• Nuimkite pakavimo medžiagą ir pakuotės bei transportavimo apsaugą (jei yra).
  • Patikrinkite, ar viskas pristatyta.

• Patikrinkite, ar prietaisas ir priedai nepažeisti transportuojant.

• Jei jmanoma, saugokite pakuotę iki garantinio laikotarpio pabaigos.

Pavojus!

Prietaisas ir pakavimo medžiaga – ne vaikų žaislai! Vaikams draudžiama žaisti su plastikiniais maišeliais, folijomis ir smulkiomis dali-mis! Kyla prarijimo ir uždusimo pavojus!

• Universalusispjūklas
• Pjūklo geležtė (1x)
• Originali naudojimo instrukcija
• Saugos reikalavimai

3. Naudojimas pagal paskirti

Universalusis pjūklas skirtas medienai, geležiai, spalvotiesiems metalams ir plastikui pjauti, naudojant tinkamą pjūklo geležte.

Jrenginj naudoti tik pagal paskirtj. Bet koks kitas naudojimas yra naudojimas ne pagal paskirtj. Už bet kokj pažeidimą, atsiradusi dėl netinkamo naudojimo, atsako vartotojas arba operatorius, o ne gamintojas.

Atkreipkite démesi į tai, kad mūsų prietaisai savo konstrukcija nėra pritaikyti gamybiniam, amatininkiškam ar pramoniniam naudojimui. Mes neprisiimame atsakomybės, jeigu prietaisas naudojamas gamybos, amatų ar pramonės įmonėse bei pagal panašią paskirtį.

LT

4. Techniniai duomenys

Tinklo jtampa: 230 V \~ 50 Hz

Galingumas: 900 W

Eigos skaičius: 0–2700 min-1

Eigos aukštis: 29 mm

Medienos pjovimo gylis: 200 mm

Apsaugos klasė: ...... 11回

Svoris: 3,9 kg

Pavojus!

Triukšmas ir vibracija

Triukšmo ir vibracijos vertės pateiktos pagal EN 60745.

Garso slègio lygis L_pA 91 dB(A)

Nesandarumas K_DA .....3 dB

Garso galios lygis L _WA 102 dB(A)

Nesandarumas K_WA .....3 dB

Nešiokite apsaugą nuo triukšmo.

Dėl triukšmo poveikio galite prarasti klausą.

Bendros svyravimo vertės (trijų krypčių vektorių suma) pateiktos pagal EN 60745.

Medžio plokščių pjovimas (priekinė rankena)

Vibracijos emisijos dydis a_n=17,465 m/s^2

Nestabilumas K = 1,5 m/s²

Medžio plokščių pjovimas (galinė rankena)

Vibracijos emisijos dydis a_n=19,837 m/s^2

Nestabilumas K = 1,5 m/s²

Sijų pjovimas (priekinė rankena)

Vibracijos emisijos dydis a_b=17,746 m/s^2

Nestabilumas K = 1,5 m/s²

Sijų pjovimas (galinė rankena)

Vibracijos emisijos dydis a_n=18,825 m/s^2

Nestabilumas K = 1,5 m/s²

Nurodyta svyravimo emisijos vertė pamatuota, taikant standartizuotus bandymo metodus; ji gali skirtis, atsižvelgiant į elektros įrankio naudojimo būdą, ir išimtiniais atvejais viršyti nurodytają.

Pagal nurodytą svyravimo emisijos vertę galima palyginti vieną elektros įrankį su kitu.

Be to, pagal nurodytą svyravimo emisijos vertę galima atlikti pirminį nejprasto poveikio įvertinimą.

Visiškai sumažinkite triukšmo susidarymą ir vibraciją!

• Naudokite tik nepriekaištingos büklės prietaisus.
• Reguliariai techniškai prižiūrėkite ir valykite prietaisą.
  • Savo darbo pobūdj pritaikykite prie prietaiso.
  • Neperkraukiteprietaiso.
  • Jei reikia, leiskite prietaisui atvesti.
• Išjunkiteprietaisą, kai jis nebenaudojamas.
  • Mūvėkite pirštines.

Atsargiai!

Kiti pavojai

Net naudojant šj elektros įrankį pagal visus reikalavimus, gali kilti kitų pavojų. Galimi pavojai, susiję su elektros įrankio konstrukcija ir specifi kacija, yra šie:

1. kvėpavimo takų dirginimas, jei naudojamas tinkamas respiratorius nuo dulkių;
2. klausos pakitimai, jei nenešiojamos tinkamos ausinės;
3. sveikatos sutrikimai del plaštakos ir rankos vibravimo, jei prietaisas naudojamas ilgą laiką arba netinkamai laikomas ir prižiūrimas.

5. Prieš naudojimą

Prieš prijungdami įsitikinkite, kad duomenys ant prietaiso duomenų lentelės sutampa su tinklo duomenimis.

Ispėjimas!

Prieš nustatydami prietaisą, visada ištraukite kištuką.

5.1 Pjūklo geležtės keitimas (2 pav.)

Prieš tvarkydami prietaisą ir prieš keisdami pjūklo geležte, išjunkite universaluji pjūklą ir ištraukite kištuką iš kištukinio lizdo.

Paspauskite pjūklo geležtės keitimo svertą (6), kaip pavaizduota 2 pav., kad pjūklo geležtę (4) būtų galima įstumti i pjūklo geležtės laikiklio (a) nišą. Dabar atleiskite pjūklo geležtės keitimo svertą (6). Jis sugrįžta i pradinę padėtį ir užfiksuoja pjūklo geležtę (4). Tuomet patraukdami pjūklo geležtę (4) patikrinkite, ar ji tvirtai laikosi pjūklo geležtės laikiklyje (a).

Norėdami išimti pjūklo geležte (4), veiksmus atlikite atvirkštine tvarka.

LT

5.2. Pjūklo nuosklembos nustatymas (3 pav.) Ispėjimas!

Ištraukite kištuką iš elektros lizdo.

Pjūklo nuosklemba (5) reguliuojama atlaisvinant pjūklo nuosklembos fiksavimo svertą (8) taip, kad pjūklo nuosklembą (5) būtų galima pastumti. Nustatykite reikiamą atstumą ir svertą (8) vėl prisukite.

Patikrinkite, ar pjūklo nuosklemba gerai užfi ksuota!

6. Valdymas

6.1. Jjungimo ir išjungimo jungiklis (1 pav., 1 padėtis)

ljungimas:

Paspauskite jjungimo ir išjungimo jungiklj.

Išjungimas:

Atleiskite jjungimo ir išjungimo jungiklj.

6.2. Fiksavimo mygtukas (1 pav., 2 padėtis)

Fiksavimo mygtuku (2) galima užfiksuoti jungimo ir išjungimo (1) jungiklj dirbant. Norėdami išjungti, trumpam paspauskite jungimo ir išjungimo jungiklj (1).

6.3 Režimo perjungiklis (4-6 pav., 7 padėtis)

Dėmesio! Režimo perjungiklj (7) galima perjungti tik „Stop“ padėtyje!

Pjūklo nuosklembą (5) galite pasukti j 4 skirtingas padėtis, kad būtų patogiau dirbti sunkiai prieina-mose vietose.

Norėdami pasukti pjūklo nuosklembą (5), režimo perjungiklį (7) nustatykite į A padėtį (žr. 4 pav.).

Norėdami užfiksuoti pjūklo nuosklembą (5), režimo perjungiklį (7) nustatykite i B padėtį (žr. 5 pav.). Pjūklo nuosklembą (5) galima užfiksuoti tik 4 padėtyse (90°, 180°, 270° ir 360°).

Pasukdami pjūklo nuosklembą (5), patikrinkite, ar ji gerai pritvirtinta.

C padėtyje jungiama švytuoklinė nuosklemba (žr. 6 pav.). Pjūklo geležte švytuoja i priekį ir atgal. Kadangi veiksmingiau šalinamos pjuvenos, pasiekiamas geresnis pjovimo našumas. Šioje padėtyje pjūklo nuosklemba (5) visada užfiksuota.

Dèmesio! Kad režimo perjungiklj (7) būtų galima perjungti i C padėtį, pjūklo nuosklemba (5) turi būti 180° arba 360° padėtyje.

6.4. Siaurapjūklio naudojimas (7 pav.)

Padėkite universalųjį pjūklą ant pjaunamos medžiagos, kaip parodyta 7 pav. Ijunkite universalųjį pjūklą ir stumkite jį prieš pjaunamą medžiagą. Pjovimo greitis nustatomas pagal medžiagą.

7. Tinklo kabelio pakeitimas

Pavojus!

Jei pažeidžiamas šio prietaiso tinklo kabelis, kad būtų išvengta grėsmės, jį pakeisti turi gamintojas arba jo klientų aptarnavimo servisas, arba kitas kvalifi kuotas asmuo.

8. Valymas, techninė priežiūra ir atsarginių dalių užsakymas

Pavojus!

Prieš pradėdami bet kokius valymo darbus iš tinklo ištraukite kištuką.

8.1 Valymas

- Pasirūpinkite, kad ant apsauginių įtaisų, ventiliacinėse angose ir variklio korpusuose nebūtų dulkių bei nešvarumų. Prietaisą nuvalykite švaria šluoste arba išpūskite suspausto oro srove, esant žemam slėgiui.

- Rekomenduojameprietaisą iš karto išvalyti po kiekvieno panaudojimo.

- Prietaisą valykite reguliariai drėgna šluoste su trupučiu skysto muilo. Nenaudokite jokių valiklių ar tirpiklių; jie gali pažeisti prietaiso plastikines dalis. Būkite atidūs, kad į prietaiso vidų nepatektų vandens. Vandeniiui patekus į elektros prietaisą padidėja elektros smūgio rizika.

8.2 Anglies šepetėliai

Pastebėjus per didelį kibirkščiavimą, anglies šepetėlius turi patikrinti elektrikas.

Pavojus! Anglies šepetėlius keisti gali tik elektrikas.

8.3 Techninė priežiūra

Prietaiso viduje nėra jokių dalių, kurioms būtina techninė priežiūra.

LT

8.4 Atsarginių dalių užsakymas:

Užsakant atsargines dalis, būtina nurodyti tokius duomenis;

• Prietaisotipą
• Prietaiso artikulo numerj
• Prietaisotapatybės numerį
• Reikiamos dalies atsarginės dalies numerį.
Dabartines kainas ir naujausia informacija rasite tinklalapyje www.isc-gmbh.info

9. Utilizavimas ir antrinis panaudojimas

Prietaisas yra įpakuotas, kad gabenamas nebūtų sugadintas. Ši pakuotė yra žaliavinė medžiaga, tinkama panaudoti dar kartą arba perdirbti. Prietaisas ir jo priedai yra iš įvairių medžiagų, tokių kaip metalas ir plastikas. Sugedusių prietaisų negalima išmesti kartu su buitinėmis atliekomis. Siekiant prietaisą tinkamai utilizuoti, jį reikia atiduoti atitinkamam surinkimo punktui. Jeigu nežinote kur toks surinkimo punktas yra, pasiteiraukite komunaliniame ūkyje.

10. Laikymas

Prietaisą ir jo priedus laikykite tamsioje, sausoje, nešaltoje ir vaikams neprieinamoje vietoje. Geriausia laikyti 5–30 °C temperatūroje. Elektros prietaisą laikykite originalioje pakuotėje.

LT

Tik ES šalims

Elektros prietaisų neišmeskite kartu su buitinėmis atliekomis!

Remiantis ES elektros ir elektronikos atlieku direktyva 2012/19/EB ir jos perkélimu i nacionalinę teisinę bazę, panaudotus elektros prietaisus reikia surinkti ir perdirbti nekenkiant aplinkai.

Perdirbimas - gražinimo alternatyva:

Elektros prietaiso savininkas jpareigotas negražinti pasirinkta prietaisą, bet tinkamai jį utilizuoti. Tuo tikslu elektros ir elektronikos atliekos gali būti perduotos atliekų tvarkymu užsiimančioms įmonėms, kurios jas utilizuoja remdamiesi nacionaliniu atliekų perdirbimo pramonės ir atliekų tvarkymo įstatymu. Šis reikalavimas netaikomas elektros prietaisuose panaudotiems priedams ir pagalbinėms priemonėms, kurių sudėtyje nėra elektros dalių.

Perspausdinimas ar bet koks visų gaminio dokumentų visas ar dalinis dauginimas leidžiamas tik gavus aiškų iSC GmbH leidimą.

Teisę atlikti techninius pakeitimus pasiliekame sau

LT

Aptarnavimo informacija

Mes palaikome santykius visose šalyse, kurios nurodytos garantiniame dokumente. Kompetentingi aptarnavimo partnerių kontaktai yra pateikti garantinio dokumento kontaktuose. Jie yra Jūsų paslaugoms atliekant remontą, keičiant atsargines ir nusidėvėjusias dalis arba prireikus darbinių medžiagų.

Reikia atsižvelgti j tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga.

Kategorija Pavyzdys
Besidėvinčios detalės*	Anglies šepetėliai
Naudojamos medžiagos / dalys* Pjūklo geležtės
Detalių trūkumas

* netiekiamos kartu su prietaisu!

Esant defektui arba trükumui, prašome gedimo atveji registruoti internetu www.isc-gmbh.info. Prašome gedimą aprašyti tiksliai ir atsakyti j bet kokuu atveju pateikiamus klausimus:

• Ar prietaisas veikė, ar jau iš pradžių buvo sugedęs?
• Ar prieš sugendant ką nors pastebėjote (gedimo simptomas)?
- Nokia, jūsų nuomone, prietaiso funkcija veikia netinkamai (pagrindinis simptomas)? Aprašykite netinkamai veikiančią funkciją.

LT

Garantinis dokumentas

Gerbiami pirkėjai,

mūsų produktai yra prižiūrimi pagal griežtą kokybės kontrolę. Tačiau, jei šis prietaisas funkcionuotų netinkamai, kreipkitės į mūsų serviso tarnybą garantinėje kortelėje nurodytu adresu arba į artimiausius įgaliųtuosius prekybos atstovus, iš kurių įsigijote prietaisą. Garantiniai reikalavimai galioja šiais atvejais:

1. Sios garantinės sąlygos reguliuoja papildomas garantines paslaugas. Si garantija neturi įtakos teisėtiems garantinių paslaugų reikalavimams. Mūsų garantinio remonto darbai atliekami nemokamai.
2. Garantija suteikiama tik prietaiso defektams, kurie atsiranda dėl medžiagos arba gamintojo klaidos. Mums nusprendus tokie prietaiso defektai yra pašalinami arba pakeičiamas prietaisas. Ůsidėmėkite, kad mūsų prietaisai dėl savo konstrukcijos nepritaikyti naudoti gamyboje, amatuose ar pramonėje. Todėl garantijos sutartis negalioja, jeigu garantiniu laikotarpiu prietaisas buvo naudojamas verslo, amatų arba pramonės įmonėse arba buvo naudojamas atliekant panašios apkrovos darbus.
3. Garantijos nesuteikiame:
   – Prietaiso gedimams, kurie atsiranda neatsižvelgus į montavimo instrukciją arba dėl neprofesionalios installacijos, neatsižvelgus į naudojimo instrukciją (pvz., prijungus prie netinkamos įtampos arba srovės) arba į techninės priežiūros ir saugos potvarkius, arba naudojant prietaisą nenormaliomis aplinkos sąlygomis, arba esant per mažai priežiūrai ir nepakankamai techninei priežiūrai.
   – Prietaiso gedimams, kurie atsirado dėl neleistino arba netinkamo naudojimo (pvz., per daug ap-kraunant prietaisą arba naudojant neleistinus darbo įrankius ar reikmenis), dėl į prietaisą patekusių svetimkūnių (pvz., smėlio, akmenų arba dulkių, transportavimo pažeidimų), naudojant jėgą arba dėl kitų poveikių (pvz., gedimas nukritus ant žemės).
   – Prietaiso gedimams arba jo dalims, susijusiems su naudojimo nulemtu, įprastu ir kitu natūraliu dévėjimusi.
4. Garantija galioja 60 mėnesius ir prasideda nuo prietaiso įsigijimo dienos. Atpažinus defektą, garantiniai reikalavimai turi būti pateikti per dvi savaites priėš pasibaigiant garantiniam laikotarpiui. Pasibaigus garantiniam laikotarpiui, garantiniai reikalavimai nebepriimami. Atlikus remonta arba pakeitus prietaisą, garantinis laikotarpis nei prasitęsia, nei suteikiama prietaisui arba galbūt pakeistoms atsarginėms dalims nauja garantija. Tai galioja naudojantis ir technine priežiūra darbo vietoje.
5. Norėdami pateikti garantinį reikalavimą, užregistruokite sugedusį prietaisą svetainėje www.isc-gmbh.info. Jeigu mūsų garantija apima prietaiso gedimą, nedelsiant Jums bus grąžintas suremon-tuotas arba naujas prietaisas.

Pagal šios naudojimo instrukcijos aptarnavimo informaciją atkreipiame dèmesį dėl garantinių apribojimų, susijusių su nusidėvėjusiomis, darbinėmis ir trūkstamomis dalimis.
