Caractéristiques techniques	Scie circulaire électrique, puissance 900 W, diamètre de la lame 190 mm, vitesse à vide 5000 tr/min
Utilisation	Idéale pour la découpe de bois, panneaux de particules et matériaux similaires, adaptée aux travaux de bricolage et de construction
Maintenance et réparation	Vérifier régulièrement l'état de la lame, nettoyer les résidus de sciage, lubrifier les pièces mobiles si nécessaire
Sécurité	Utiliser des lunettes de protection et des gants, s'assurer que la lame est bien fixée avant utilisation, ne pas surcharger l'appareil
Informations générales	Poids léger pour une manipulation aisée, garantie constructeur de 2 ans, conforme aux normes de sécurité européennes

FOIRE AUX QUESTIONS - PRO-PSS 900 E Toolson

Comment changer la lame de la scie Toolson PRO-PSS 900 E ?

Pour changer la lame, débranchez la scie, utilisez la clé fournie pour desserrer les vis de la lame, retirez l'ancienne lame et installez la nouvelle en vous assurant qu'elle est bien positionnée avant de resserrer les vis.

Quel type de lame dois-je utiliser pour la scie Toolson PRO-PSS 900 E ?

Utilisez une lame compatible avec la scie à onglet, généralement spécifiée pour le bois, le métal ou le plastique selon vos besoins. Vérifiez le diamètre de la lame, qui doit être de 250 mm.

Que faire si la scie ne démarre pas ?

Vérifiez que la scie est correctement branchée et que l'interrupteur de sécurité est activé. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment régler la profondeur de coupe ?

Pour régler la profondeur de coupe, utilisez le levier de réglage situé sur le côté de la scie. Déverrouillez le levier, ajustez la base de la scie à la profondeur souhaitée, puis verrouillez le levier à nouveau.

Comment nettoyer la scie après utilisation ?

Débranchez la scie, puis utilisez un chiffon sec pour enlever la poussière. Pour les résidus de résine, un nettoyant spécifique pour outils peut être utilisé. Évitez l'eau pour ne pas endommager les composants électriques.

Pourquoi la scie fait-elle un bruit étrange pendant l'utilisation ?

Un bruit étrange peut indiquer une lame mal fixée ou usée. Vérifiez la lame pour s'assurer qu'elle est bien serrée et en bon état. Si le bruit persiste, faites vérifier la scie par un professionnel.

Comment puis-je lubrifier la scie Toolson PRO-PSS 900 E ?

Utilisez une huile légère pour lubrifier les parties mobiles de la scie, comme le bras pivotant et les mécanismes de verrouillage. Ne pas utiliser de lubrifiants épais qui pourraient attirer la poussière.

Quelle est la garantie de la scie Toolson PRO-PSS 900 E ?

La scie Toolson PRO-PSS 900 E est généralement couverte par une garantie de 2 ans. Conservez votre preuve d'achat pour toute réclamation de garantie.

Où puis-je trouver des pièces de rechange pour la scie ?

Les pièces de rechange peuvent être commandées auprès du distributeur agréé de Toolson ou via le site internet officiel de la marque.

Est-ce que la scie Toolson PRO-PSS 900 E est adaptée aux débutants ?

Oui, la scie est conçue pour être conviviale et inclut des fonctionnalités de sécurité pour aider les utilisateurs débutants à travailler en toute confiance. Cependant, il est toujours recommandé de suivre les instructions du manuel d'utilisation.

MODE D'EMPLOI PRO-PSS 900 E Toolson

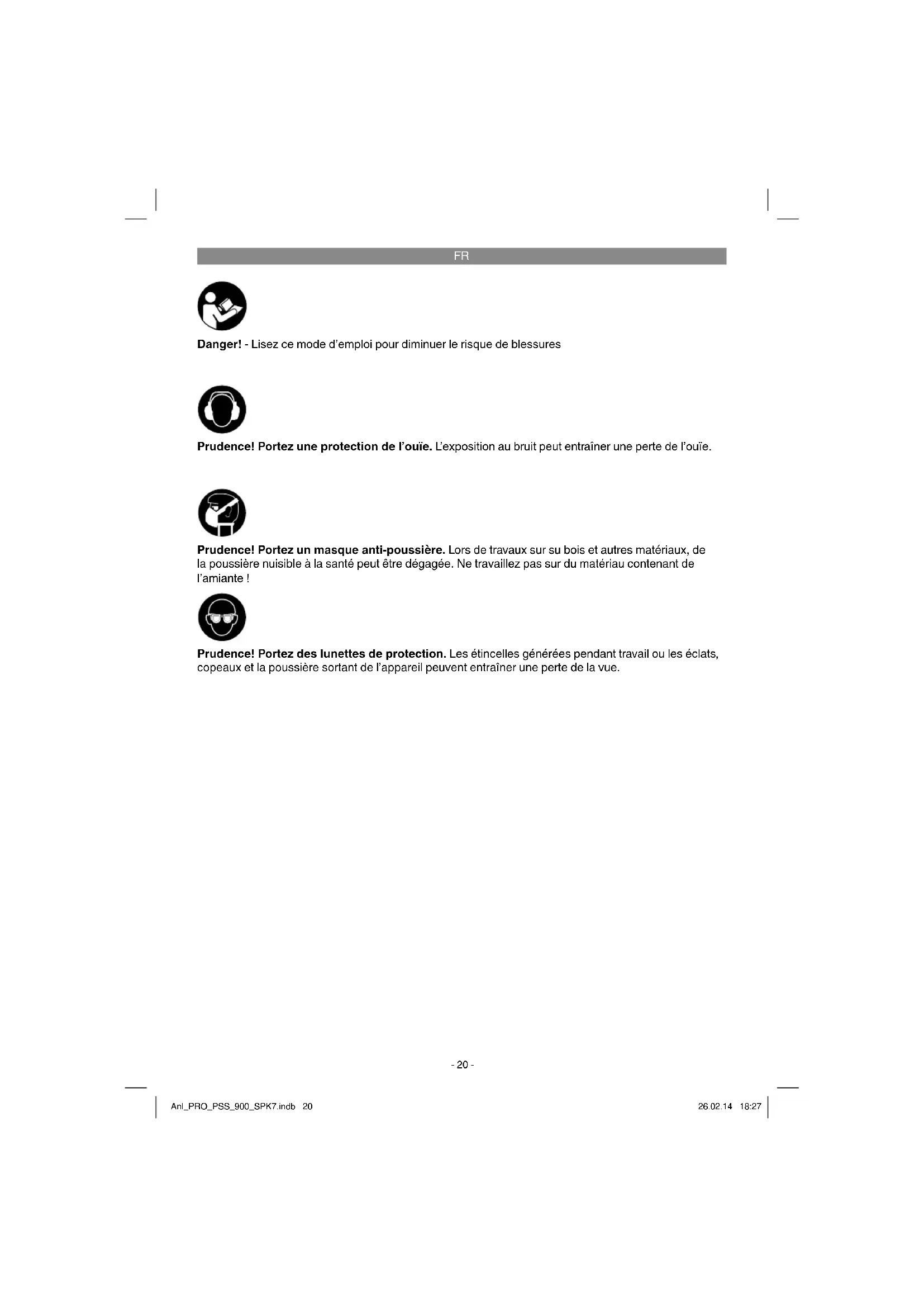

Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière sortant de l’appareil peuvent entraîner une perte de la vue. Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériau contenant de l’amiante ! Anl_PRO_PSS_900_SPK7.indb 20Anl_PRO_PSS_900_SPK7.indb 20 26.02.14 18:2726.02.14 18:27FR

Danger ! Lors de l’utilisation d’appareils, il faut respecter certaines mesures de sécurité afi n d’éviter des blessures et dommages. Veuillez donc lire atten- tivement ce mode d’emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l’appareil doit être remis à d’autres personnes, veillez à leur remettre aussi ce mode d’emploi/ ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d’emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité corres- pondantes dans le cahier en annexe. Danger ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des bles- sures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultéri- eure.

2. Description de l’appareil et

1 Interrupteur marche/arrêt 2 Bouton de fi xation 3 Câble réseau 4 Lame de scie 5 Patin 6 Levier pour changement de lame de scie 7 Interrupteur de fonction 8 Levier de fi xation pour patin

2.2 Volume de livraison

Veuillez contrôler si l‘article est complet à l‘aide de la description du volume de livraison. S‘il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l‘appareil muni d‘une preuve d‘achat vala- ble. Veuillez consulter pour cela le tableau des garanties dans les informations service après- vente à la fi n du mode d‘emploi.

Ouvrez l’emballage et prenez l’appareil en le sortant avec précaution de l’emballage.

Retirez le matériel d’emballage tout comme les sécurités d’emballage et de transport (s’il y en a).

Vérifiez si la livraison est bien complète.

Contrôlez si l’appareil et ses accessoires ne sont pas endommagés par le transport.

Conservez l’emballage autant que possible jusqu’à la fin de la période de garantie. Danger ! L’appareil et le matériel d’emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s’étouff er !

Mode d’emploi d’origine

Consignes de sécurité

3. Utilisation conforme à

l’aff ectation La scie „à voleur“ est destinée à scier le bois, le fer, les métaux lourds non ferreux et les matières plastiques en employant la lame de scie respec- tive. La machine doit exclusivement être employée conformément à son aff ectation. Chaque uti- lisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l’opérateur/l’exploitant est responsable. Veillez au fait que nos appareils, conformément à leur aff ectation, n’ont pas été construits, pour être utilisés dans un environnement profession- nel, industriel ou artisanal. Nous déclinons toute Anl_PRO_PSS_900_SPK7.indb 21Anl_PRO_PSS_900_SPK7.indb 21 26.02.14 18:2826.02.14 18:28FR

responsabilité si l’appareil est utilisé profession- nellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Tension réseau : ..............................230 V~50 Hz Puissance absorbée: ................................ 900 W Nombre de courses : ...................... 0-2700 tr/min Hauteur de course : .................................. 29 mm Profondeur de coupe du bois : ............... 200 mm Profondeur de coupe du fer : .................... 20 mm Catégorie de protection : ............................... II/

Poids : ........................................................3,9 kg Danger ! Bruit et vibration Les valeurs de bruit et de vibration ont été déter- minées conformément à la norme EN 60745. Niveau de pression acoustique L

............................................3 dB Niveau de puissance acoustique L

............................................3 dB Portez une protection acoustique. L’exposition au bruit peut entraîner la perte de l’ouïe. Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont été déterminées conformément à EN 60745. Coupe de plaques de bois (poignée avant) Valeur d’émission de vibration a

Insécurité K = 1,5 m/s

Coupe de plaques de bois (poignée arrière) Valeur d’émission de vibration a

Insécurité K = 1,5 m/s

Coupe de plaques de bois (poignée avant) Valeur d’émission de vibration a

Insécurité K = 1,5 m/s

Coupe de plaques de bois (poignée arrière) Valeur d’émission de vibration a

Insécurité K = 1,5 m/s

La valeur d’émission de vibration a été mesurée selon une méthode d’essai normée et peut être modifi ée, en fonction du type d’emploi de l’outil électrique ; elle peut dans certains cas exception- nels être supérieure à la valeur indiquée. La valeur d’émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre. La valeur d’émission de vibration indiquée peut également être utilisée pour estimer l’altération au début. Limitez le niveau sonore et les vibrations à un minimum !

Utilisez exclusivement des appareils en ex- cellent état.

Entretenez et nettoyez l’appareil régulière- ment.

Adaptez votre façon de travailler à l’appareil.

Faites contrôler l’appareil le cas échéant.

Mettez l’appareil hors circuit lorsque vous ne l’utilisez pas.

Portez des gants. Prudence ! Risques résiduels Même en utilisant cet outil électrique confor- mément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la const- ruction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque anti-

poussière adéquat n’est porté.

2. Défi cience auditive si aucun casque anti-bruit

approprié n’est porté.

3. Atteintes à la santé issues des vibrations

main-bras, si l’appareil est utilisé pendant une longue période ou s’il n’a pas été employé ou entretenu dans les règles de l’art. Anl_PRO_PSS_900_SPK7.indb 22Anl_PRO_PSS_900_SPK7.indb 22 26.02.14 18:2826.02.14 18:28FR

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau. Avertissement ! Enlevez systématiquement la fi che de con- tact avant de paramétrer l’appareil.

5.1 Changement de lame de scie (fi gure 2)

Avant tous travaux sur la machine et lors d’un changement de lame, mettez la scie „à voleur“ hors circuit et retirez la fi che secteur de la prise. Poussez le levier pour le changement de lame de scie (6) comme indiqué sur la fi gure 2 jusqu’à ce que la lame de scie (4) puisse être glissée dans la fente du logement de lame de scie (a). Relâchez ensuite le levier pour le changement de lame de scie (6). Celui-ci revient dans sa position initiale et verrouille la lame de scie (4). Contrôlez en tirant sur la lame (4) si celle-ci est bien fi xée dans le logement de lame de scie (a). Pour retirer la lame de scie (4), procédez dans l’ordre inverse.

5.2 Changement du réglage du patin (fi gure

Avertissement ! Tirez la fi che de contact. Pour changer le réglage du patin (5), desserrez le levier de fi xation pour patin (8) de manière à ce que le patin (5) puisse être décalé. Réglez l’écart souhaité et serrez à nouveau le levier de fi xation (8). Vérifi ez que le patin est bien fi xé !

6.1 Interrupteur Marche / Arrêt (fi gure 1/pos.

Mise en circuit : appuyez sur l’interrupteur Marche / Arrêt Mise hors circuit : relâchez l’interrupteur Marche / Arrêt

6.2 Bouton de blocage (fi gure 1/pos. 2)

Avec le bouton de blocage (2), on peut arrêter l’interrupteur Marche/Arrêt (1) en fonctionnement. Appuyez brièvement sur l’interrupteur Marche / Arrêt (1).

6.3 Interrupteur de fonction (fi gure 4-6 / pos.

Attention ! L’interrupteur de fonction (7) ne doit être actionné qu’à l’arrêt ! Vous pouvez tourner le patin (5) dans 4 positions diff érentes afi n de pouvoir travailler des endroits diffi cilement accessibles. Pour tourner le patin (5), positionnez l’interrupteur de fonction (7) sur la position A (voir fi gure 4). Pour bloquer le patin (5), positionnez l’interrupteur de fonction (7) sur la position B (voir fi gure 5). Le patin (5) peut être bloqué unique- ment dans 4 positions (90°, 180°, 270° et 360°). Vérifi ez maintenant en tournant le patin que celui- ci est bien fi xé. Dans la position C, on met en marche la course pendulaire (voir fi gure 6) La lame de scie oscille ensuite vers l’avant et vers l’arrière lorsqu’elle monte ou descend. Cela augmente l’effi cacité de la scie en favorisant l’éjection des copeaux. Dans cette position, le patin (5) est toujours bloqué. Attention ! Pour pouvoir positionner l’interrupteur de fonction (7) dans la position C, le patin (5) doit toujours être à 180° ou à 360°.

6.4 Utilisation comme scie à guichet (fi gure

Placez la scie „à voleur“ sur le matériau à couper, comme indiqué en fi gure 7. Mettez la scie „à vo- leur“ en circuit et poussez-la contre le matériau à couper. La vitesse de coupe doit être adaptée au matériau. Anl_PRO_PSS_900_SPK7.indb 23Anl_PRO_PSS_900_SPK7.indb 23 26.02.14 18:2826.02.14 18:28FR

7. Remplacement de la ligne de

raccordement réseau Danger ! Si la ligne de raccordement réseau de cet ap- pareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualifi cation semblable afi n d’éviter tout risque.

8. Nettoyage, maintenance et

commande de pièces de rechange Danger ! Retirez la fi che de contact avant tous travaux de nettoyage.

Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi pro- pres (sans poussière) que possible. Frottez l’appareil avec un chiffon propre ou soufflez dessus avec de l’air comprimé à basse pres- sion.

Nous recommandons de nettoyer l’appareil directement après chaque utilisation.

Nettoyez l’appareil régulièrement à l’aide d’un chiffon humide et un peu de savon. N’utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à ce qu’aucune eau n’entre à l’intérieur de l’appareil. La pénétration de l’eau dans un appareil électrique augmente le risque de décharge électrique.

8.2 Brosses à charbon

Si les brosses à charbon font trop d’étincelles, faites-les contrôler par des spécialistes en électricité. Danger ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.

Aucune pièce à l’intérieur de l’appareil n’a besoin de maintenance.

8.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

No. d’article de l’appareil

No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per- mettant d‘éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réin- troduit dans le circuit des matières premières. L‘appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglemen- tation, l‘appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l‘administration de votre commune.

Entreposez l’appareil et ses accessoires dans un endroit sombre, sec et à l’abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l’outil électrique dans l’emballage d’origine. Anl_PRO_PSS_900_SPK7.indb 24Anl_PRO_PSS_900_SPK7.indb 24 26.02.14 18:2826.02.14 18:28FR

Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l’environnement. Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu- er à un recyclage eff ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques. Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu. Sous réserve de modifi cations techniques Anl_PRO_PSS_900_SPK7.indb 25Anl_PRO_PSS_900_SPK7.indb 25 26.02.14 18:2826.02.14 18:28FR

Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation. Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom- mables. Catégorie Exemple Pièces d‘usure* brosses à charbon Matériel de consommation/ pièces de consommation* Lame de scie Pièces manquantes *Pas obligatoirement compris dans la livraison ! En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement. Anl_PRO_PSS_900_SPK7.indb 26Anl_PRO_PSS_900_SPK7.indb 26 26.02.14 18:2826.02.14 18:28FR

Bon de garantie Chère cliente, cher client, Nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l‘adresse indiquée sur ce bon de garantie ou au magasin où vous avez acheté cet appareil. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie gèrent des prestations de garantie supplémentaires. Vos droits légaux

en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie concerne uniquement les défauts de l‘appareil dont il est prouvé qu‘ils

résultent d‘un défaut de matériau ou de fabrication et se limite en fonction de notre décision soit à l‘élimination de tels défauts sur l‘appareil, soit au remplacement de l‘appareil. Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti- lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in- dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor- males ou d‘un manque d‘entretien et de maintenance. - les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes). - les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 60 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie

doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du- rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse suivan-

te : www.isc-gmbh.info. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil. Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga- rantie conformément aux informations du service après-vente de ce mode d‘emploi. Anl_PRO_PSS_900_SPK7.indb 27Anl_PRO_PSS_900_SPK7.indb 27 26.02.14 18:2826.02.14 18:28IT
