Merke	Toolson
Modell	PRO-PSS 900 E
Produkttype	Stikksag (innstikksag)
Nettspenning	230 V ~ 50 Hz
Effektforbruk	900 W
Tomgangsslag	0 - 2700 min⁻¹
Slaglengde	29 mm
Skjæredybde i tre	200 mm
Skjæredybde i jern	20 mm
Vekt	3,9 kg
Beskyttelsesklasse	II (dobbelt isolert)
Pendelslag	Ja, justerbar
Platevending	4 posisjoner (90°, 180°, 270°, 360°)
Bladskifte	Uten verktøy (spak)
Lydtrykknivå (LₚA)	91 dB(A), usikkerhet K=3 dB
Lydeffektnivå (LWA)	102 dB(A), usikkerhet K=3 dB
Vibrasjoner (fremre håndtak, tre)	17,465 m/s², usikkerhet K=1,5 m/s²
Vibrasjoner (bakre håndtak, tre)	19,837 m/s², usikkerhet K=1,5 m/s²
Leveringsinnhold	Sag, 1 blad, bruksanvisning, sikkerhetsinstruksjoner
Nettkabellengde	Ca. 2,5 m (estimert)
Vedlikehold	Rengjør regelmessig, kullbørster kan kontrolleres av fagperson
Garanti	60 måneder (under forutsetninger)

Ofte stilte spørsmål - PRO-PSS 900 E Toolson

Hvordan skifter jeg sagbladet?

Koble apparatet fra strømmen. Trykk bladskiftespaken (6) ned, sett bladet inn i sporet (a) til det stopper, og slipp spaken. Kontroller at bladet er skikkelig låst ved å dra i det.

Hvordan justerer jeg platen (sålen)?

Koble apparatet fra strømmen. Løsne platefestespaken (8), skyv platen (5) til ønsket posisjon, og stram spaken igjen. Sørg for at platen er godt festet før bruk.

Hvordan bruker jeg pendelfunksjonen?

Pendelslaget aktiveres ved å sette funksjonsbryteren (7) i posisjon C. Dette får bladet til å svinge frem og tilbake for å forbedre skjæreeffektiviteten. Merk at platen må være på 180° eller 360° for denne posisjonen.

Kan jeg vri platen for skråkutt?

Ja, du kan vri platen i 4 posisjoner (90°, 180°, 270°, 360°). For å vri den, sett funksjonsbryteren (7) i posisjon A, drei platen, og lås den i posisjon B.

Hvilke materialer kan jeg sage med denne sagen?

Sagen er designet for å sage tre, jern, ikke-jernholdige metaller og plastmaterialer. Bruk alltid bladet som passer til materialet. Maksimal skjæredybde er 200 mm i tre og 20 mm i jern.

Hvordan bruker jeg sagen som en stikksag?

Plasser sagen direkte på materialet, slå den på (bryter 1) og skyv den mot arbeidsstykket. Tilpass skjærehastigheten til materialet. Den integrerte dybdeanslaget gjør det mulig å kontrollere inntrengningen.

Hva er viktige sikkerhetstiltak?

Bær alltid vernebriller, støvmaske og hørselsvern. Ikke arbeid med materialer som inneholder asbest. Koble alltid apparatet fra strømmen før justering eller bladskifte.

Hvordan vedlikeholder jeg sagen?

Rengjør jevnlig luftspalter og hus med en fuktig klut (uten vann innvendig). Få kullbørstene kontrollert av en fagperson hvis de produserer for mange gnister. De interne delene krever ikke vedlikehold.

Hva gjør jeg hvis nettledningen er skadet?

Ikke bruk apparatet. Få ledningen skiftet av produsenten, dens kundeservice eller en kvalifisert person for å unngå fare.

Hvordan kaster jeg apparatet ved slutten av levetiden?

Ikke kast apparatet sammen med husholdningsavfall. Lever det til et egnet innsamlingssted for gjenvinning av avfall fra elektrisk og elektronisk utstyr (WEEE). Kontakt kommunen din for nærmeste punkt.

BRUKSANVISNING PRO-PSS 900 E Toolson

6 Arm til savklingeskift

7 Funktionskontakt

3. Formålsbestemt anvendelse

Samlede svingningstal (vektorsum for tre retninger) beregnet i henhold til EN 60745.

6.4 Anvendelse som stiksav (fi g. 7)

8. Rengøring, vedligeholdelse og reservedelsbestilling

Fare!

9. Bortskaff else og genanvendelse

Recycling-alternativ til tilbagesendelse:

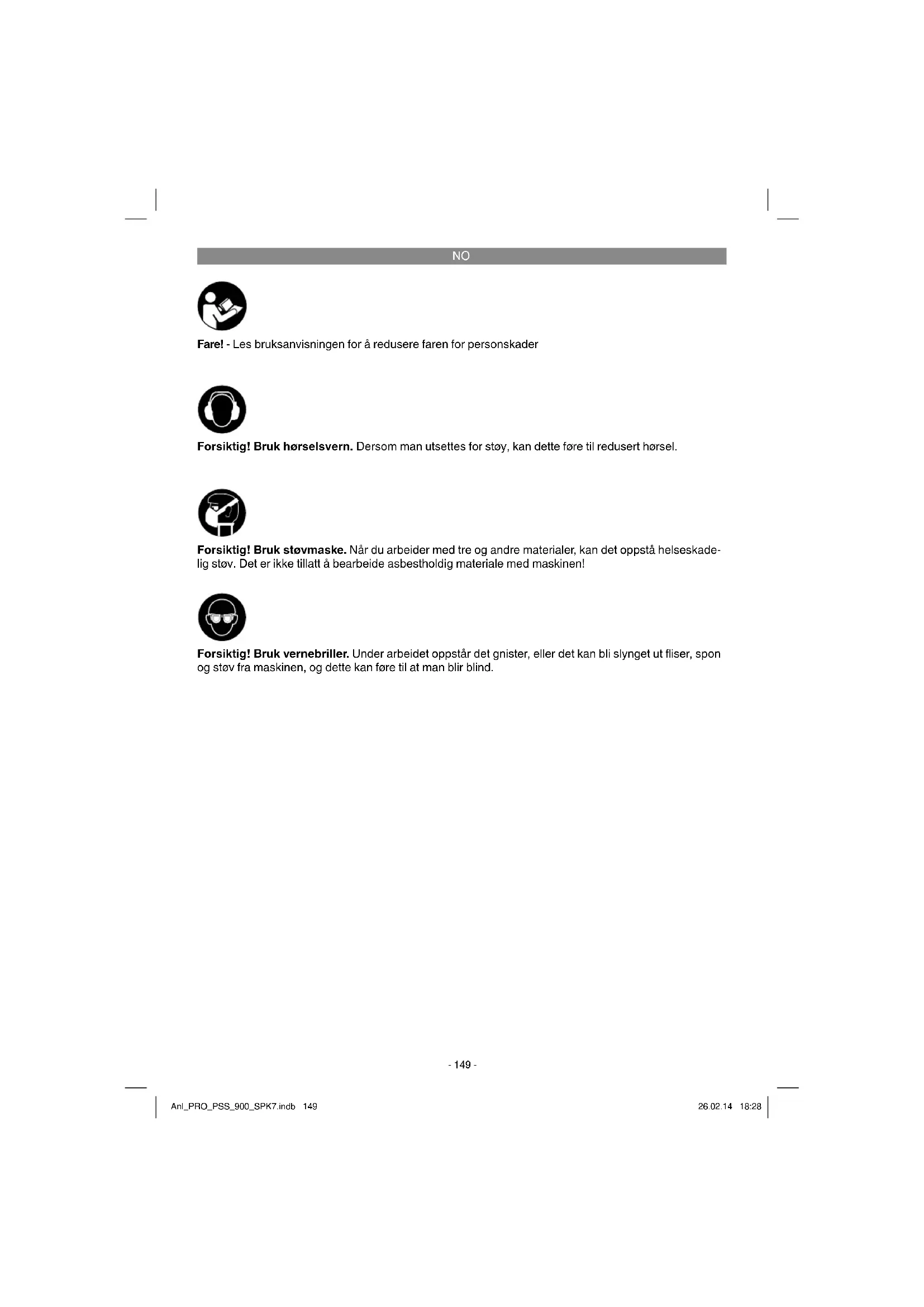

Fare! - Les bruksanvisningen for å redusere faren for personskader

Forsiktig! Bruk hørselsvern. Dersom man utsettes for støy, kan dette føre til redusert hørsel.

Forsiktig! Bruk støvmaske. Når du arbeider med tre og andre materialer, kan det oppstå helseskadelig støv. Det er ikke tillatt å bearbeide asbestholdig materiale med maskinen!

Forsiktig! Bruk vernebriller. Under arbeidet oppstår det gnister, eller det kan bli slynget ut fliser, spon og støv fra maskinen, og dette kan føre til at man blir blind.

NO

Fare!

Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og materielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.

1. Sikkerhetsinstrukser

Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiledningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere.

2. Beskrivelse av maskinen og innholdet i leveransen

2.1 Beskrivelse av maskinen (fi gur 1+3)

1 PÅ/AV-bryter

2 Låseknapp

3 Nettkabel

4 Sagblad

5 Fotplate

6 Håndtak for sagbladskift

7 Funksjonsbryter

8 Fastspenningshåndtak for fotplate

2.2 Inkludert i leveransen

Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center, eller til forhandleren hvor du kjøpte maskinen, innen 5 arbeidsdager etter kjøpet. Du må da legge fram en gyldig kjøpskvittering. Vær i denne forbindelse oppmerksom på garantiytelsestabellen i serviceinformasjonen helt bak i veiledningen.

- Åpne emballasjen og ta maskinen forsiktig ut

av emballasjen.

• Fjern forpakningsmaterialet og forpaknings- og transportsikringene (hvis for hånden).
  • Kontroller at leveringen er komplett.
• Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.
• Oppbevar om mulig emballasjen til garantitiden er utløpt.

Fare!

Maskinen og forpakningsmaterialet er ikke leketøy for barn! Barn må ikke leke med plastposene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!

• Universalsag
• Sagblad (1x)
  • Oversettelse av original bruksanvisning
  • Sikkerhetsinstrukser

3. Formålstjenlig bruk

Universalsagen er beregnet på saging av tre, jern, jernfrie metaller og kunststoff er ved hjelp av passende sagblad.

Maskinen skal kun brukes til arbeider den er beregnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Produsenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/den som betjener anlegget ansvarlig.

Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk.

NO

4. Tekniske data

Nettspenning: 230 V\~50 Hz
Opptatt eff ekt: 900 W
Slaghastighet: 0-2700 min-1
Slaghøyde: 29 mm
Skjæredybde tre: 200 mm
Skjæredybde jern: 20 mm
Sikkerhetsklasse: ...... II回
Vekt: 3,9 kg

Fare!

Støy og vibrasjoner

Støy- og vibrasjonsverdiene ble målt i samsvar med EN 60745.

Lydtrykknivå L pA 91 dB (A)
Usikkerhet K nA ....3 dB
Lydeff ektnivå L_WA 102 dB (A)
Usikkerhet K_WA ......3 dB

Bruk hørselsvern.

Dersom man utsettes for støy, kan dette føre til redusert hørsel.

Samlede verdier for vibrasjon (vektorsum for tre retninger) målt i samsvar med EN 60745.

Saging av treplater (fremre håndtak)

Emisjonsverdi for vibrasjoner a_h = 17,465 m/s^2 Usikkerhet K = 1,5 m/s²

Saging av treplater (bakre håndtak)

Emisjonsverdi for vibrasjoner a_n=19,837 m/s^2 Usikkerhet K = 1,5 m/s²

Saging av trebjelker (fremre håndtak)

Emisjonsverdi for vibrasjoner a_n=17,746 m/s^2 Usikkerhet K = 1,5 m/s²

Saging av trebjelker (bakre håndtak)

Emisjonsverdi for vibrasjoner a_n=18,825 m/s^2 Usikkerhet K = 1,5 m/s²

Den angitte emisjonsverdien for vibrasjoner er målt i samsvar med en standardisert kontroll-prosedyre og kan endre seg, avhengig av hvordan og til hva elektroverktøyet brukes, og i unntakstilfeller kan emisjonen ligge over angitt verdi.

Den angitte emisjonsverdien for vibrasjoner kan brukes for å sammenligne et elektroverktøy med et annet.

Den angitte emisjonsverdien for vibrasjoner kan også brukes til en innledende vurdering av belastningen.

Begrens støyutviklingen og vibrasjonene til et minimum!

• Bruk bare forskriftsmessige maskiner uten skader.
• Vedlikehold og rengjør maskinen med jevne mellomrom.
• Tilpass din arbeidsmåte maskinen.
  • Overbelast ikke maskinen.
  • Sørg ved behov for å få maskinen undersøkt.
  • Slå av maskinen när den ikke er i bruk.
• Brukhansker.

Forsiktig!

Resterende risikoer

Selv om du bruker dette elektroverktøyet forskriftsmessig, vil det alltid fi nnes noen resterende risikoer. Følgende risikoer kan oppstå i forbindelse med konstruksjonen til og utførelsen av dette elektroverktøyet:

1. Lungeskader dersom man ikke bruker en egnet støvmaske.
2. Hørselsskader dersom man ikke bruker egnet hørselsvern.
3. Helseskader som kan resultere av vibrasjonene som hånd/arm belastes med, dersom maskinen brukes over et lengre tidsrom, eller dersom den ikke brukes og vedlikeholdes forskriftsmessig.

5. Før igangsetting

Før du tilkopler maskinen, må du kontrollere at opplysningene på merkeplaten stemmer overens med tilsvarende opplysninger for nettet.

Advarsel!

Trekk alltid ut nettpluggen før du utfører innstillinger på maskinen.

5.1 Sagbladskift (fi gur 2)

Før alle arbeider på maskinen og ved utskiftning av sagbladet skal universalsagen slås av og nettpluggen trekkes ut av stikkontakten.

Press håndtaket for sagbladskift (6), som vist på fi gur 2, helt til sagbladet (4) kan skyves inn i slissen i sagbladfestet (a). Slipp deretter håndtaket for sagbladskift (6) løs igjen. Dette går da tilbake til utgangsstilling og låser sagbladet (4). Trekk deretter i sagbladet (4) for å kontrollere at det holdes forsvarlig fast i sagbladfestet (a).

NO

Gå fram i motsatt rekkefølge for å fjerne sagbladet (4).

5.2 Justering av fotplaten (fi gur 3) Advarsel!

Når du skal justere fotplaten (5), må du løsne fastspenningshåndtaket for fotplaten (8) så mye at fotplaten (5) kan forskyves. Still inn den ønskede avstanden og trekk håndtaket (8) forsvarlig til igjen.

Kontroller at fotplaten sitter forsvarlig fast!

6. Betjening

6.1 PÅ/AV-bryter (fi gur 1/pos. 1)

Slå på:

Trykk PÅ/AV-bryteren

Slå av:

Slipp løs PÅ/AV-bryteren

6.2 Låseknapp (fi gur 1/pos. 2)

PÅ/AV-bryteren (1) kan läses med läseknappen (2) under drift. Trykk PÅ/AV-bryteren (1) kort inn for å slå maskinen av.

6.3 Funksjonsbryter (fi gur 4-6 / pos. 7)

OBS! Det er kun tillatt å sette funksjonsbryteren (7) i en annen stilling når maskinen er stanset! Du kan dreie fotplaten (5) i 4 ulike stillinger for bedre å kunne arbeide på vanskelig tilgjengelige steder.

Sett funksjonsbryteren (7) i stilling A (se fi gur 4) for å dreie fotplaten (5).

Sett funksjonsbryteren (7) i stilling B (se fi gur 5) for å låse fotplaten (5). Fotplaten (5) kan bare låses i 4 stillinger (ved 90°, 180°, 270° og 360°). Kontroller at fotplaten (5) er fast ved å dreie på den.

I stilling C kobles pendelbevegelsen inn (se fi gur 6). Sagbladet pendler deretter i fram og tilbake, i tillegg til bevegelsen opp og ned. Dette gir økt sageeff ekt, takket være et bedre sponutkast. I denne stillingen er fotplaten (5) alltid låst.

OBS! For å kunne sette funksjonsbryteren (7) i stilling C må fotplaten (5) stå i 180° eller 360° stilling.

6.4 Bruk som stikksag (fi gur 7)

Sett universalsagen på materialet som skal sages i samsvar med fi gur 7. Slå universalsagen på og skyv universalsagen mot materialet som skal sages. Skjærehastigheten skal tilpasses materialet.

7. Utskiftning av nettkabelen

Fare!

Hvis nettkabelen til denne maskinen blir skadet, må den skiftes ut av produsenten, av produsentens kundeservice eller tilsvarende kvalifi sert person, slik at risikoer unngås.

8. Rengjøring, vedlikehold og bestilling av reservedeler

Fare!

Trekk alltid ut nettpluggen när det skal utføres rengjøringsarbeider.

8.1 Rengjøring

• Hold sikkerhetsinnretningene, ventilasjonsåpningene og motorhuset så fri for støv og smuss som mulig. Gni maskinen ren med en ren klut, eller blås den ren med trykkluft med lavt trykk.
  Vi anbefaler å rengjøre maskinen omgående etter bruk.
• Rengjør maskinen med jevne mellomrom med en fuktig klut og litt smøresåpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe delene av kunststoff på maskinen. Pass på at det ikke kan komme vann inn i maskinen. Dersom det trenger vann inn i et elektroverktøy, er det høynet risiko for elektrisk støt.

8.2 Kullbørster

Dersom gnistdannelsen er for stor, må du be en autorisert elektriker kontrollere kullbørstene.

Fare! Kullbørstene skal bare skiftes ut av en autorisert elektriker.

NO

8.3 Vedlikehold

Det befi nner seg ingen deler som kan vedlikehol- des inne i maskinen.

8.4 Bestilling av reservedeler:

Når man bestiller reservedeler, bør følgende opp-lysninger angis:

• Maskintype
  • Maskinensartikkelnummer
  • Maskinensidentifikasjonsnummer
• Reservedelsnummeret til den nødvendige reservedelen

Du fi nner aktuelle priser og informasjon under www.isc-gmbh.info

9. Avfallsbehandling og gjenvinning

Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoff kretsløpet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbehandling. Spør hos kommuneadministrasjonen, dersom du ikke vet hvor et slikt deponi fi nnes.

10. Lagring

Lagre maskinen og tilbehøret på et mørkt, tørt og frostfritt sted som ikke er tilgjengelig for barn. Den optimale lagertemperaturen ligger mellom 5 og 30 °C. Oppbevar elektroverktøyet i originalemballasjen.

NO

Kun for EU-land

Ikke kast elektroverktøy i husholdningsavfallet!

I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning.

Recycling-alternativ til oppfordring om returnering:

Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en forskriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette.

Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette.

Med forbehold om tekniske endringer

NO

Serviceinformasjon

Vi har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du finner kontaktopplysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell.

Vær oppmerksom på at for dette produktet er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell.

Kategori Eksempel
Slitedeler* Kullbørster
Forbruksmateriale/ forbruksdeler* Sagblader
Manglende deler

Ved mangler eller feil ber vi deg registrere feilen på internettadressen: www.isc-gmbh.info. Sørg for å gi en nøyaktig beskrivelse av feilen, og svar i denne forbindelse alltid på følgende spørsmål:

- Virket maskinen noen gang, eller var den defekt helt fra start av?

- Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?

• Hvilken feilfunksjon har maskinen etter din mening (viktigste symptom)?

Beskriv denne feilfunksjonen.

NO

Garantidokument

Kjære kunde!

Våre produkter er underlagt streng kvalitetskontroll. Dersom denne maskinen en gang likevel ikke skulle fungere forskriftsmessig, beklager vi dette sterkt og ber deg henvende deg til vår kundeservice, under den adresse som er angitt på dette garantikortet, eller til forhandleren hvor du kjøpte maskinen. Følgen-de vilkår gjelder for å gjøre gjeldende garantikrav:

1. Disse garantivilkårene regulerer tilleggs-garantiytelser. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.

2. Garantiytelsen dekker kun mangler på maskinen som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen. Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yrkesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.

3. Vår garanti dekker ikke:

- Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-forskriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsforskriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold.

- Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelastning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned).

- Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.

1. Garantitiden gjelder i 60 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Garantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av denne garantiytelsen. Dette gjelder også ved anvendelse av service på stedet.

2. Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettadressen: www.isc-gmbh.info. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en reparert eller en ny maskin.

Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjelder for garantien i henhold til serviceinformasjonen i denne bruksanvisningen.
