PRO-PSS 900 E - Saag Toolson - Tasuta kasutusjuhend

Kaubamärk	Toolson
Mudel	PRO-PSS 900 E
Toote tüüp	Pukssaag (lõikesaag)
Võrgupinge	230 V ~ 50 Hz
Võimsustarve	900 W
Tühikäigulöökide arv	0 - 2700 min⁻¹
Löögi kõrgus	29 mm
Lõikesügavus puidus	200 mm
Lõikesügavus rauas	20 mm
Kaal	3,9 kg
Kaitsekategooria	II (topeltisolatsioon)
Pendelkäik	Jah, reguleeritav
Talla pöörlemine	4 asendit (90°, 180°, 270°, 360°)
Lõiketera vahetamine	Ilma tööriistata (hoob)
Helirõhutase (LₚA)	91 dB(A), mõõtemääramatus K=3 dB
Helivõimsuse tase (LWA)	102 dB(A), mõõtemääramatus K=3 dB
Vibratsioon (eesmine käepide, puit)	17,465 m/s², mõõtemääramatus K=1,5 m/s²
Vibratsioon (tagumine käepide, puit)	19,837 m/s², mõõtemääramatus K=1,5 m/s²
Tarne sisu	Saag, 1 lõiketera, kasutusjuhend, ohutusjuhised
Võrgukaabli pikkus	Umbes 2,5 m (hinnanguliselt)
Hooldus	Puhastage regulaarselt, süsinikharjad kontrollitavad spetsialisti poolt
Garantii	60 kuud (tingimustel)

Korduma kippuvad küsimused - PRO-PSS 900 E Toolson

Kuidas vahetada lõiketera?

Ühendage seade vooluvõrgust. Lükake lõiketera vahetushoob (6) alla, sisestage lõiketera pilusse (a) kuni piirini, seejärel vabastage hoob. Kontrollige, et lõiketera oleks korralikult lukustatud, seda tõmmates.

Kuidas reguleerida talla (alust)?

Ühendage seade vooluvõrgust. Keerake talla kinnitushooba (8) lahti, libistage tald (5) soovitud asendisse, seejärel keerake hoob kinni. Veenduge, et tald on enne kasutamist korralikult kinnitatud.

Kuidas kasutada pendelfunktsiooni?

Pendelkäik aktiveeritakse funktsioonilüliti (7) seadmisega asendisse C. See paneb lõiketera edasi-tagasi võnkuma, et parandada lõike efektiivsust. Pange tähele, et tald peab selle asendi jaoks olema 180° või 360°.

Kas saan talla pöörata kaldlõigete tegemiseks?

Jah, saate talla pöörata 4 asendisse (90°, 180°, 270°, 360°). Pööramiseks seadke funktsioonilüliti (7) asendisse A, pöörake tald, seejärel lukustage see asendisse B.

Milliseid materjale saan selle saega lõigata?

Saag on ette nähtud puidu, raua, värviliste metallide ja plastmaterjalide lõikamiseks. Kasutage alati materjalile sobivat lõiketera. Maksimaalne lõikesügavus on puidus 200 mm ja rauas 20 mm.

Kuidas kasutada saagi lõikesaena?

Asetage saag otse materjalile, lülitage see sisse (lüliti 1) ja suruge see vastu detaili. Kohandage lõikekiirust materjalile. Sisseehitatud sügavuspiirik võimaldab kontrollida sissetungimist.

Millised on olulised ohutusmeetmed?

Kandke alati kaitseprille, tolmumaski ja kuulmiskaitsevahendeid. Ärge töötage asbesti sisaldavate materjalidega. Ühendage seade alati vooluvõrgust enne reguleerimist või lõiketera vahetamist.

Kuidas saagi hooldada?

Puhastage regulaarselt õhupilusid ja karterit niiske lapiga (ilma vee sattumiseta seadmesse). Laske süsinikharju kontrollida spetsialistil, kui need tekitavad liiga palju sädemeid. Sisemised osad ei vaja hooldust.

Mida teha, kui võrguühenduse kaabel on kahjustatud?

Ärge kasutage seadet. Laske kaabel vahetada tootja, selle müügijärgse teeninduse või kvalifitseeritud isiku poolt, et vältida ohte.

Kuidas seadet kasutusaja lõppedes ära visata?

Ärge visake seadet olmejäätmete hulka. Tooge see sobivasse kogumispunkti elektriliste ja elektroonikaseadmete jäätmete (WEEE) ringlussevõtuks. Lähima punkti leidmiseks küsige oma valla käest.

KASUTUSJUHEND PRO-PSS 900 E Toolson

EE Originaalkasutusjuhend Universaalsaag

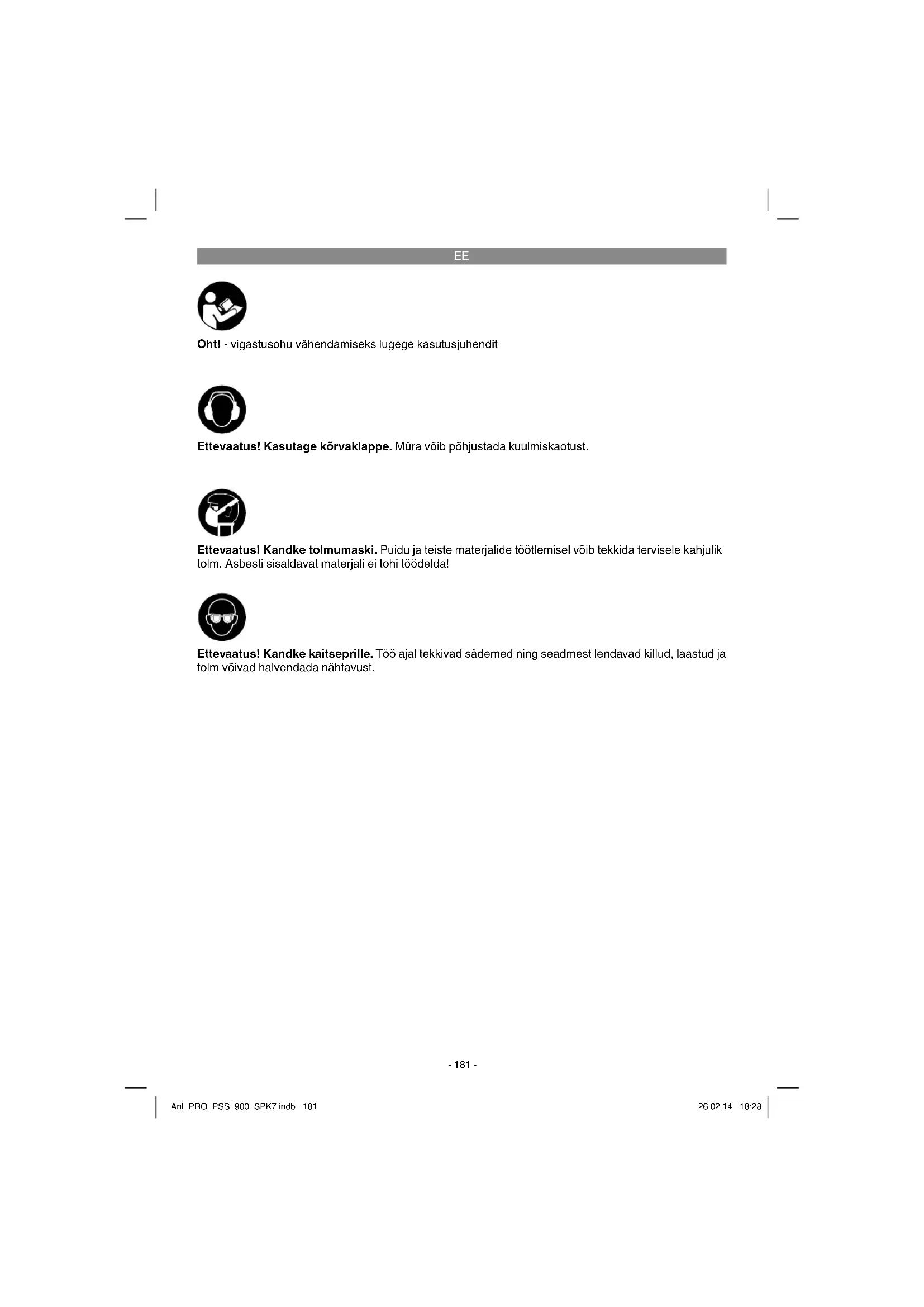

Oht! - vigastusohu vähendamiseks lugege kasutusjuhendit

Ettevaatus! Kasutage kõrvaklappe. Müra võib põhjustada kuulmiskaotust.

Ettevaatus! Kandke tolmumaski. Puidu ja teiste materjalide töötlemisel vöib tekkida tervisele kahjulik tolm. Asbesti sisaldavat materjali ei tohi töödelda!

Ettevaatus! Kandke kaitseprille. Töö ajal tekkivad sädemed ning seadmest lendavad killud, laastud ja tolm vöivad halvendada nähtavust.

EE

Oht!

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Ohutusjuhised

Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist.

Oht!

Lugege köiki ohutusjuhiseid ja juhendeid.

Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonis 1+3)

1 Toitelüliti
2 Lukustusnupp
3 Toitekaabel
4 Saeketas
5 Saetald
6 Hoob saeketta vahetamiseks
7 Režiimilūliti
8 Saetalla fi ksaator

2.2 Tarnekomplekt

Kontrollige loendi alusel, kas tarnekomplektis on köik vajalikud osad. Juhul, kui mõni osa on puudu, põõrduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
• Kontrollige, kas tarnekomplekt on terviklik.
• Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
• Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.

Oht!

Seade ja pakkematerjal ei ole laste mänguas-jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

• Universaalsaag
  • Saeketas (1x)
  • Originaalkasutusjuhend
  • Ohutusjuhised

3. Sihipärane kasutamine

Universaalsaag on mõeldud puidu, raua, värvi-liste metallide ja plastmassi saagimiseks vastava saelehe abil.

Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.

Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

EE

4. Tehnilised andmed

Vörgupinge: 230 V \~ 50 Hz

Võimsus: 900 W

Vönkesagedus: 0-2700 min-1

Käigupikkus: 29 mm

Lõikesügavus puidus: 200 mm

Lõikesügavus metallis: 20 mm

Ohutuskategooria:

Kaal: 3,9 kg

Oht!

Müra ja vibratsioon

Müra- ja vibratsiooniväärtused tehti kindlaks standardi EN 60745 järgi.

Helirōhu tase L_pA .....91 dB(A)

Hälbepiir K _pA 3 dB

Müratase L_WA 102 dB(A)

Hälbepiir K_WA .....3 dB

Kasutage körvaklappe.

Müra võib põhjustada kuulmiskaotust.

Võnke koguväärtused (kolme suuna vektorsumma) on kindlaks määratud standardi EN 60745 järgi.

Puitplaatide lõikamine (eesmine käepide)

Võngete emissiooniväärtus a_b=17,465 m/s^2

Värisemine K = 1,5 m/s²

Puitplaatide lõikamine (tagumine käepide)

Võngete emissiooniväärtus a_h=19,837 m/s^2

Värisemine K = 1,5 m/s²

Puitpalkide lõikamine (eesmine käepide)

Võngete emissiooniväärtus a_h=17,746 m/s^2

Värisemine K = 1,5 m/s²

Puitpalkide lõikamine (tagumine käepide)

Võngete emissiooniväärtus a_b=18,825 m/s^2

Värisemine K = 1,5 m/s²

Esitatud võngete emissiooniväärtus on mõõdetud standarditud testimismeetodi järgi ning võib muutuda sõltuvalt elektritööriista kasutamise liigist ja viisist ning olla erandjuhtudel esitatud väärtusest suurem.

Esitatud võngete emissiooniväärtust võib kasutada võrdluseks mõne teise elektritööriista võngete emissiooniväärtusega.

Esitatud võngete emissiooniväärtust võib kasutada ka kahjustuste esialgseks hindamiseks.

Piirake müra teket ja vibratsiooni miinimu-mini!

• Kasutage ainult täiesti korras seadmeid.
• Hooldage ja puhastage seadet korrapäraselt.
• Kohandage oma töömeetodid seadmega.
- Ärge koormake seadet üle.
• Laske seadet vajaduse korral kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
Kandkekindaid.

Ettevaatus!

Jääkriskid

Ka siis, kui te kasutate elektritööriista eeskirjadekohaselt, jääb jääkriskide oht alati püsi-ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:

1. Kopsukahjustused juhul, kui ei kanta sobivat tolmukaitsemaski.
2. Kuulmiskahjustused juhul, kui ei kanta sobivat kuulmiskaitset.
3. Tervisekahjustused, mis tulenevad käte vibreerimisest juhul, kui seadet kasutatakse pikema aja jooksul või seda ei kasutata ega hooldata nõuetele vastavalt.

5. Enne kasutuselevõttu

Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele.

Hoiatus!

Enne seadme reguleerimist tömmake toite-pistik alati pistikupesast välja.

5.1 Saelehe vahetamine (joonis 2)

Enne kõiki töid masina juures ning saelehe vahetamiseks lülitage universaalsaag välja ja tömmake vörgupistik pistikupesast.

Suruge saeketta vahetamise hooba (6), nagu on näidatud joonisel 2, kuni saelehe (4) saab lükata saelehe kinnituse pilusse (a). Nüüd laske saeketta vahetamise hoob (6) uuesti lahti. See läheb uuesti tagasi oma lähteasendisse ja lukustab saelehe (4). Seejärel kontrollige saeketast (4) tömmates, kas see on kinnituskohas (a) korralikult kinni.

Saeketta (4) eemaldamiseks toimige vastupidises järjestuses.

EE

5.2 Saetalla reguleerimine (joonis 3) Hoiatus!

Tömmake pistik pistikupesast välja.

Saetalla (5) reguleerimiseks vabastage saetalla fi ksaatorit (8) nii palju, et saetalda (5) saab ni- hutada. Seadistage soovitud kaugus ja keerake fi ksaator (8) kinni tagasi.

Kontrollige, kas saetald on korralikult kinni!

6. Käsitsemine

6.1 Toitelüliti (joonis 1/1)

Sisselülitamine:

Vajutage toitelülitit

Väljalülitamine:

Laske toitelüliti lahti

6.2 Lukustusnupp (joonis 1/2)

Lukustusnupuga (2) saab toitelüliti (1) töörežiimi lukustada. Väljalülitamiseks vajutage lühidalt toitelülitit (1).

6.3 Funktsioonilüliti (joonised 4-6/7)

Tähelepanu! Funktsioonilülitit (7) tohib ainult siis ümber lülitada, kui seade ei tööta! Saetalda (5) on vöimalik pöörata neljas erinevas asendis, et raskesti ligipääsetavates kohtades oleks parem töötada.

Saetalla (5) pööramiseks seadke funktsioonilüliti (7) asendisse A (vt joonis 4).

Saetalla (5) lukustamiseks seadke funktsioonilüliti (7) asendisse B (vt joonis 5). Saetalda (5) saab lukustada ainult neljas asendis (90°, 180°, 270° ja 360° juures).

Kontrollige saetalda (5) pöörates, kas see on kinni.

Asendis C lülitatakse sisse pendelfunktsioon (vt joonis 6). Saeketas pendeldab siis lisaks üles- alla suunale ka ette ja taha. See annab parema saagimistulemuse, sest laastud eemaldatakse töhusamalt. Selles asendis on saetald (5) alati lukustatud.

Tähelepanu! Funktsioonilūliti (7) asendisse C lūlitamiseks peab saetald (5) olema 180° või 360° nurga all.

6.4 Tikksaena kasutamine (joonis 7)

Asetage universaalsaag lõigatavale materjalile, nagu on näidatud joonisel 7. Lülitage universaalsaag sisse ja lükake universaalsaag vastu lõigatavat materjali. Lõikekiirus peab materjaliga sobima.

7. Toitejuhtme vahetamine

Oht!

Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

8. Puhastus, hooldus ja varuosade tellimine

Oht!

Lahutage seade enne puhastustöid vooluvõrgust.

8.1 Puhastamine

• Hoidke kaitseseadised, ōhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.
• Soovitame puhastada seadet otsekohe pärast iga kasutamist.
• Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Årge kasutage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Arvestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

8.2 Süsiharjad

Ülemäärase sädeluse korral laske kvalifi tseeritud elektrikul süsiharju kontrollida.

Oht! Süsiharju tohib vahetada ainult kvalifitseeritud elektrik.

8.3 Hooldus

Seadme sisemuses ei asu muid hooldust vajavaid osi.

EE

8.4 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

Seadmetüüp
• Seadmeartiklinumber
• Seadmeidentifitseerimisnumber
• Vajamineva varuosa varuosanumber

Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

10. Hoiustamine

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30°C. Hoidke elektritööriista originaalpakendis.

EE

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmisonõudele:

Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega vöib vana seadme loovutada ka tagasivötukohta, mis korraldab selle körvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.

Tehniliste muudatuste õigus reserveeritud

EE

Hooldusteave

Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide
Kuluosad* Süsiharjad
Kulumaterjal / Kuluosad* Saekettad
Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

• Kas seade on töötanud või oli ta algusest peale defektne?
• Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
• Missugune tõrge Teie arvates seadmel on (põhitunnus)?
  Kirjeldage seda törget.

EE

Garantiitunnistus

Lugupeetud klient!

Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Täiendavat garantiid reguleeritakse nende garantiitingimustega. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hölmab ainult seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

4. kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.

5. seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).

6. kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

7. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaaj kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

8. Garantiinõude esitamiseks registreerige defektne seade alltoodud aadressil: www.isc-gmbh.info. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.
