VP100 - Dulkių siurblys NILFISK - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA VP100 NILFISK

Kontūra pieslēguma shēma: Kontūra pieslēguma shēmai skatīt F7. Izstrādājuma tehniskie parametri Tehniskajiem parametriem skatīt "F8".13.Kombinuota įrankių laikymo pozicija 14.Mašinos galvutės surinkimas 15.Motoro stulpelis 10.Išmetimo dangtelis 11.Išmetimo filtro kempinė 12.Priedų dalių laikymo vamzdis 28.Dulkių valymo įrankis 29.Siauras antgalis torius 25.Purkštukų perdavimo jungiklis 26.Kombinavimo įrankis 27.Tiesus, geležinis jungiklis 22.Siurbimo žarna 23.Siurbimo vamzdžio veikimo rankena 24.Siurbimo jėgos surinkimas 19.Dulkių talpyklos siurbimo anga 20.Transformavimo jungiklis 21.Siurbimo žarnos vilnė 16.Pagrindinis filtro krepšys 17.Dulkių maišelis 18.Dulkių talpyklos

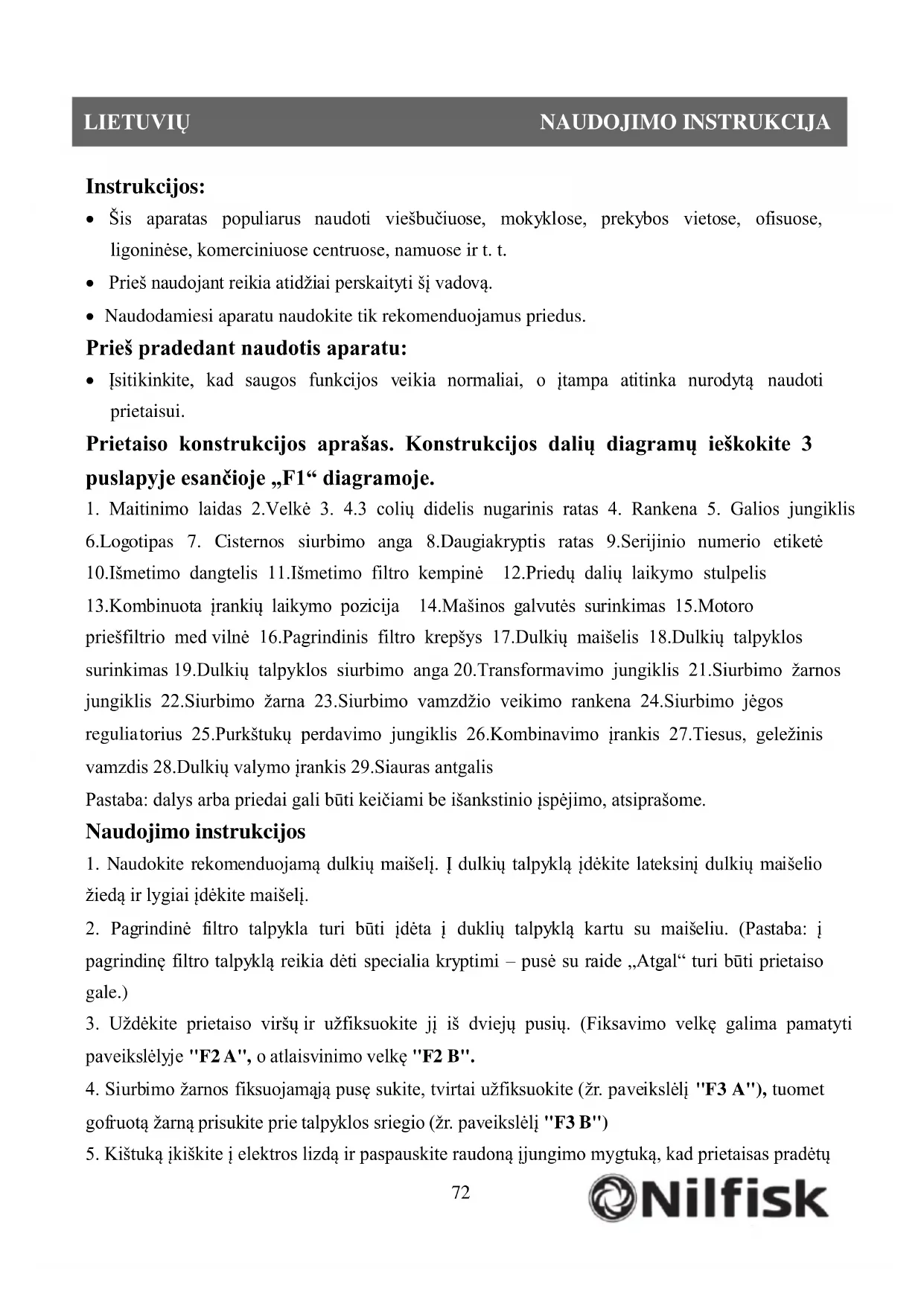

Instrukcijos: Šis aparatas populiarus naudoti viešbučiuose, mokyklose, prekybos vietose, ofisuose, ligoninėse, komerciniuose centruose, namuose ir t. t. Prieš naudojant reikia atidžiai perskaityti šį vadovą. Naudodamiesi aparatu naudokite tik rekomenduojamus priedus. Prieš pradedant naudotis aparatu: Įsitikinkite, kad saugos funkcijos veikia normaliai, o įtampa atitinka nurodytą naudoti prietaisui. Prietaiso konstrukcijos aprašas. Konstrukcijos dalių diagramų ieškokite 3 puslapyje esančioje „F1“ diagramoje.

1. Maitinimo laidas 2.Velkė 3. 4.3 colių didelis nugarinis ratas 4. Rankena 5. Galios jungiklis

6.Logotipas 7. Cisternos siurbimo anga 8.Daugiakryptis ratas 9.Serijinio numerio etiketė priešfiltrio med regulia Pastaba: dalys arba priedai gali būti keičiami be išankstinio įspėjimo, atsiprašome. Naudojimo instrukcijos

1. Naudokite rekomenduojamą dulkių maišelį. Į dulkių talpyklą įdėkite lateksinį dulkių maišelio

žiedą ir lygiai įdėkite maišelį.

2. Pagrindinė filtro talpykla turi būti įdėta į duklių talpyklą kartu su maišeliu. (Pastaba: į

pagrindinę filtro talpyklą reikia dėti specialia kryptimi – pusė su raide „Atgal“ turi būti prietaiso gale.)

3. Uždėkite prietaiso viršų ir užfiksuokite jį iš dviejų pusių. (Fiksavimo velkę galima pamatyti

paveikslėlyje "F2 A", o atlaisvinimo velkę "F2 B".

4. Siurbimo žarnos fiksuojamąją pusę sukite, tvirtai užfiksuokite (žr. paveikslėlį "F3 A"), tuomet

gofruotą žarną prisukite prie talpyklos sriegio (žr. paveikslėlį "F3 B")

5. Kištuką įkiškite į elektros lizdą ir paspauskite raudoną įjungimo mygtuką, kad prietaisas pradėtų73

6. Norėdami išjungti prietaisą tiesiog vieną kartą paspauskite raudoną mygtuką

7. Siaurą antgalį galima naudoti valyti siauras ir sunkiai pasiekiamas vietas, o šepetį -

užuolaidoms. Garantija Šis produktas sukurtas taip, kad prižiūrimas gerai veiktų daug metų. Prietaisui taikoma 12 mėnesių gamintojo garantija dėl dalių defektų. Jei jūsų ＂Nilfisk＂ produktas sugedo, susisiekite su pardavėju arba artimiausiu autorizuotu ＂ Nilfisk＂ platintoju.

1. Neteisingas arba netinkamas prietaiso naudojimas.

2. Dalys pažeistos dėl netinkamo naudojimo arba netinkamos priežiūros.

3. Prietaiso struktūra pažeista dėl netinkamo naudojimo arba netinkamos priežiūros.

Naudojimas ir priežiūra

1. Po naudojimo prietaisą laikykite sausoje, gerai vėdinamoje vietoje.

2. Prieš naudodamiesi prietaisu patikrinkite filtro, dulkių maišelio ir pagrindinio filtro būklę, jei

reikia – pakeiskite. Reguliariai, bent kartą per mėnesį (priklausomai nuo naudojimo), tikrinkite išmetimo filtrą.

3. Pašalinkite siurbimo žarną ir patikrinkite, ar joje niekas neužstrigo, ar ji nepažeista.

4. Jei naudojimo metu prietaisas nepakankamai siurbia, pirmiausia patikrinkite, ar neprisipildęs

dulkių maišelis, patikrinkite filtro talpyklą, variklio filtrą ir išmetimo filtrą.

5. Panaudojus išvalykite valymo šepetį, pagrindinio filtro talpyklą.

6. Išvalius pagrindinio filtro talpyklą ji turi išsausėti, tik tuomet prietaisas gali būti naudojamas dar

kartą. Įspėjimas Naudojant bet kokią elektrinę įrangą visada reikia elgtis atsargiai, be to, įsitikinkite, kad periodiškai reikia atlikti įprastą ir preventyvią priežiūrą, kad būtų užtikrintas saugus veikimas. Netinkamai prižiūrint, įskaitant ir dalių keitimą, prietaisas gali pasidaryti nesaugus ir dėl to gamintojas neprisiims atsakomybės. Šis produktas netinkamas pavojingoms medžiagoms, pvz., pavojingoms degioms ar sprogioms medžiagoms. Pirkėjas turi priimti atsakomybę dėl rizikų įvertinimo naudojant šį prietaisą. Nevalykite karštų prietaisų, nevalykite židinio, kepsninės ir kitų panašių objektų.74

Nesiurbkite vandens, skysčių ir degių dujų. Jei pažeistas maitinimo laidas arba kištukas, prietaiso nenaudokite. Prieš naudodami patikrinkite, ar nepažeistas maitinimo laidas ir kištukas, ar nėra senėjimo žymių. Jei radote bet kokį pažeidimą, susisiekite su artimiausiu įgaliotuoju paslaugų centru. Niekada nelieskite maitinimo laido arba kištuko, jei rankos šlapio. Norėdami ištraukti laidą iš maitinimo lizdo, prilaikykite jį, tuomet traukite, netraukite tiesiog už laido. Prieš atlikdami bet kokius prietaiso priežiūros darbus išjunkite prietaisą iš elektros lizdo. Šį prietaisą gali naudoti tik juo naudotis mokantys ir perskaitę šias instrukcijas asmenys. Saugojimas

1. Siurblio priedų saugojimas (siauras antgalis、šluostė ), žr. paveikslėlį F3.

2. Norėdami pamatyti, kaip tinkamai saugoti prietaisą ir jo priedus, žr. paveikslėlį F4.

Paveikslėlyje F5 parodyta, kaip priedai laikomi netinkamai.

3. Kaip surinkti prietaisą saugojimui, žr. paveikslėlį F6.

Grandininė sujungimo diagrama: Paveikslėlyje F7 žr. grandininę sujungimo diagramą. Prietaiso speficikacijos parametrai Prietaiso specifikacijos parametrų ieškokite paveikslėlyje "F8".75
