VP100 - Vysavač NILFISK - Bezplatný návod k obsluze

Značka	Nilfisk
Model	VP100
Typ produktu	Vysavač
Napájení	Síť, 220-240 V (odhad)
Výkon	Nespecifikováno
Kapacita nádrže	Nespecifikováno
Typ filtrace	Prachový sáček, předfiltr motoru, hlavní košový filtr, výfukový filtr
Dodávané příslušenství	Sací hadice, sací trubka, kulatý kartáčový nástavec, zkosený nástavec, transformační konektor
Hlavní funkce	Suché sání, regulace sací síly, automatické zastavení (hladinový senzor)
Údržba a čištění	Kontrolovat a vyměňovat prachový sáček, pravidelně čistit filtry, skladovat na suchém a větraném místě
Bezpečnost	Nesát horké materiály, kapaliny nebo hořlavé látky; před použitím zkontrolujte kabel; před údržbou odpojte
Náhradní díly a opravitelnost	Prachový sáček, předfiltr motoru, hlavní košový filtr, výfukový filtr; kontaktujte autorizovaného prodejce
Záruka	12 měsíců na výrobní vady

Často kladené otázky - VP100 NILFISK

Jak spustit vysavač Nilfisk VP100?

Zapojte napájecí kabel, poté stiskněte červený vypínač na hlavě stroje. Pro zastavení stiskněte tentýž vypínač znovu.

Jak nainstalovat prachový sáček?

Vložte latexový kroužek sáčku do sacího otvoru nádrže a poté položte sáček naplocho do nádrže. Ujistěte se, že hlavní košový filtr je správně umístěn (strana 'Zadní' směrem k zadní části stroje).

Co dělat, když je sání slabé?

Nejprve zkontrolujte, zda není prachový sáček plný. Pokud ne, zkontrolujte hlavní košový filtr, předfiltr motoru a výfukový filtr; v případě potřeby je vyčistěte nebo vyměňte.

Jak vyčistit hlavní košový filtr?

Po použití filtr vyjměte a oprašte nebo vykartáčujte. Před opětovnou instalací musí být zcela suchý.

Jaké druhy odpadu nesát?

Nikdy nesávejte horké materiály (popel, komín), kapaliny, hořlavé plyny nebo výbušný prach. Stroj je určen pouze pro suché sání neškodného prachu.

Jak nastavit sací sílu?

Použijte regulátor sací síly umístěný na rukojeti hadice. Otáčením nastavte sání podle potřeby.

Co dělat, když je sací hadice ucpaná?

Odpojte přístroj, sejměte hadici a vizuálně zkontrolujte, zda není ucpaná. V případě potřeby použijte dlouhý předmět k jemnému uvolnění.

Kde sehnat náhradní díly?

Kontaktujte svého prodejce nebo autorizovaného prodejce Nilfisk. Používejte pouze doporučené příslušenství od výrobce.

Jak udržovat výfukový filtr?

Kontrolujte jej alespoň jednou měsíčně (nebo častěji podle použití). Vyčistěte jej nebo vyměňte, pokud je poškozený. Nachází se za výfukovou klapkou.

Jaká je záruka na vysavač?

Stroj je kryt 12měsíční zárukou na výrobní vady. V případě problémů kontaktujte svého prodejce nebo autorizovaného prodejce Nilfisk.

NÁVOD K OBSLUZE VP100 NILFISK

1. Sietový kabel 2. Západka 3. 11 cm vel'ke zadné kolesá 4. Rukovář 5. Vypínač 6. Logo 7. Sacia hubica nádrze 8. Všesmerove koleso 9. Šitok so seriovým cislom 10. Kryt vyfuku 11. Filter vy fuku 12. Priehradka na sk ladovanie prísluěnsstva 13. Miesto na skladovanie

Pred filtrovacia bavlna pre motor 16. Košik združer

hlavného filtra 17. Prachové vrecko 18. Jednotka nádrže na prach 19. Sací otvor nádrže na prach

y konektor 21. Konektor sacej trubice 22. Sacia trubica 23. Rukovat' sacej rury 20. Transf

1. Regulator sacej sily 25. Prepinač dýzy 26. Združené nastroje 27. Rovná kovová rúra 28.

Nastroj na prach 29. Nastroj na štrbiny

Starostlivost' a udrzba

1. Po použitú umiestnite prístroj na suché a dobre vetráné miesto.
2. Pred použivaním tohto produktu skontrolujte stav predfiltra, vrecka na prach a hlavného filtra a v pripline potreby ich vymene.

Pravidelne kontrolujte filter vyfuku aspon raz za mesiac, v závislosti od použivanosti.

Sché mu zapojenia okruhu ná jdete na F7.

Parametre vastností produktu

Parametre vlastnosti produitu najdete v "F8".

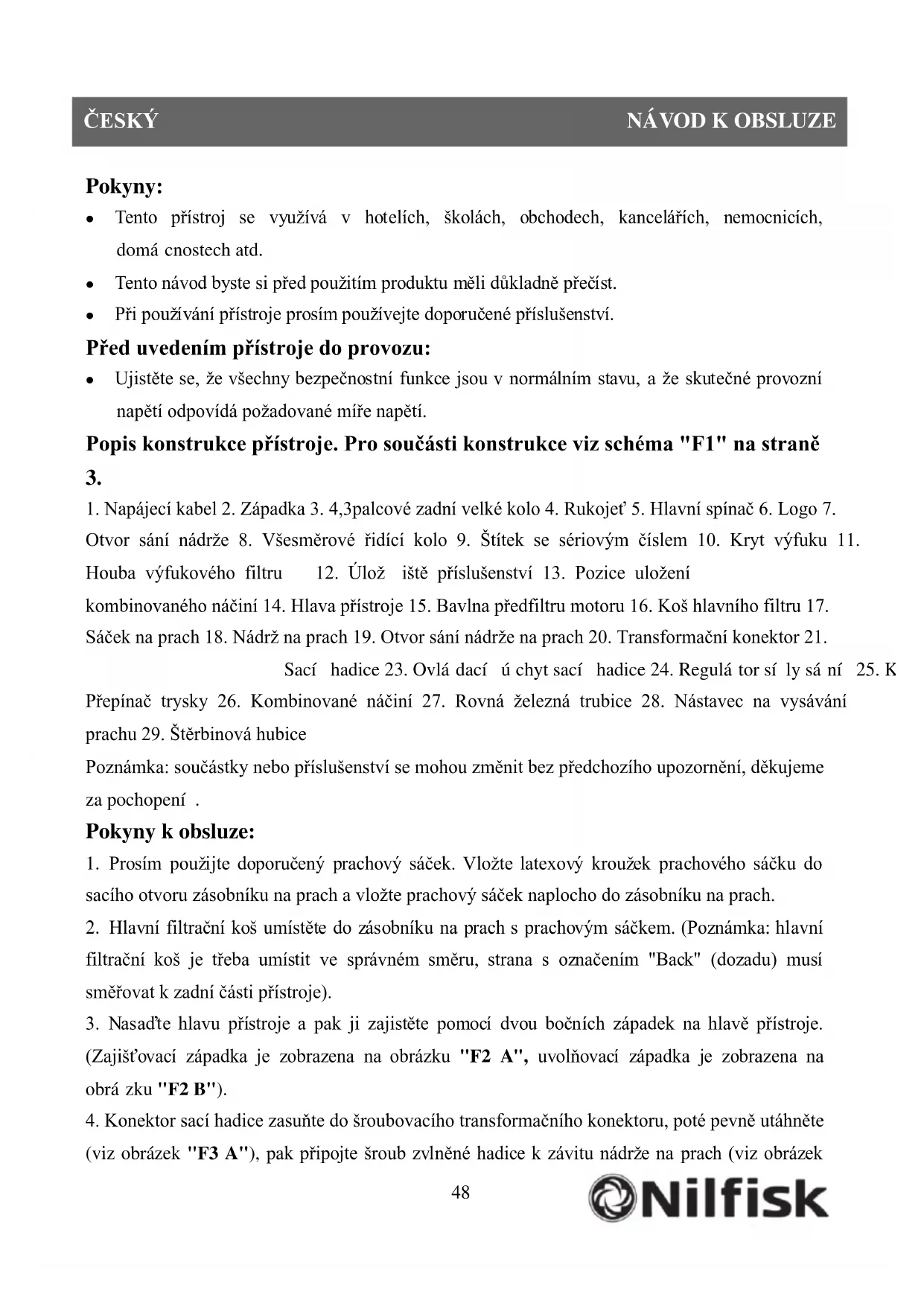

Pokyny:

• Tento pristroj se vyuziva v hotelich, skolach, obchodech, kancelarich, nemocnicich, doma cnostech atd.
• Tento námod bye ste si préd použitím produktu měli dūkladné precíst.
• Pri použivani pristroje prosim použivejte doporučene prislušenstvi.

Pred uvedenim pristroje do provozu:

• Ujistete se, ze vsechny bezpečnostní funkce jsou v normálním stavu, a ze skutečné provozné napěti odpovídá požadované miře napěti.

Popis konstrukce prístroje. Pro současti konstrukce viz schéma "F1" na straně 3.

1. Napajeci kabel 2. Západka 3. 4,3palcové zadné velké kolo 4. Rukojet' 5. Hlavní spinač 6. Logo 7.

Otvor sani nadrze 8. Vsesmerove ridici kolo 9. Stitek se seriovym cislem 10. Kryt vyfuku 11.

Houba výfukového filtru 12. Ulož ište príslušenství 13. Pozice uloženi

kombinovaneho náčini 14. Hlava prístroje 15. Bavlna prědfiltru motoru 16. Koš hlavniho filtru 17.

Sáček na prach 18. Nádrž na prach 19. Otvor sání nádrže na prach 20. Transformačné konektor 21.

Sací hadice 23. Ovlá dací ú chyt sací hadice 24. Regulá tor sí ly sá ní 25. K

Přepínač trysky 26. Kombinované náčini 27. Rovná zelezná trubice 28. Nastavec na vysavani prachu 29. Šteberinová hubice

Poznámka: součástky nebo príslušenství se mohou zmenit bez prědchozího upozorněni, dékujeme za pochopení.

Pokyny k obsslze:

1. Prosím použijte doporučený prachový sáček. Vložte latexový kroužek prachoveho sáčku do saciho otvoru zásobníků na prach a vložte prachový sáček naplocho do zásobníků na prach.
2. Hlavní filtrácné kos umístěte do zásobníku na prach s prachovým sáčkem. (Poznámka: hlavní filtrácné kos je třeba umístit ve správném směru, strana s označením "Back" (dozadu) musí směřovat k zadné chasti prístroje).
3. Nasadte hlavu pristroje a pak ji zajistete pomoci dvou bočnich zapadek na hlave pristroje. (Zajistovaci zapadka je zobrazena na obrázku "F2 A", uvolnovaci zapadka je zobrazena na obrázku "F2 B").
4. Konektor sací hadice zasunte do šroubovacího transformacného konektoru, poté pevně utáhněte (viz obrázek "F3 A"), pak pripoje šroub zvlnéhadice k závitu nádrže na prach (viz obrázek

"F3 B").

1. Zapojte napajeci kabel do zasuvky, pro uvedeni pristroje do provozu stisknete Červeny spinač.
2. Pro zastavení pristroje stisknéte Červeny spinač pouze Jednou.
3. Štebrinová hubice slouží k Čišěné úzkych a těžko pristupněch mistr, kartáč na prac hze použít pro Čišěné záclon.

Zá ruka

Tento produit byl navrzen tak, aby spolu se spravnou udrzbou poskytnul bezporuchovy provoz po radu let. Na pristroj se vztahuje záruka 12 měsiců, kteraPokryvá závady na komponentech.

Pokud na vašem produktu Nilfisk zaznamenáte závadu, obrte se prosím na prodejce, u něhož jste produkt zakoupili, nebo nanejblížšiho autorizovaného prodejce produktu Nilfisk.

1. Nesprávné Či nevhodné použiti pristroje.
2. Díly poškozené nesprávným použitím Či z nedbalosti.
3. Konstrukce pristroje poskozenia nespravném použitím Či znedbalosti.

Péce a udrzba

1. Po použiti pristroj uložte na SUCHá a větrané misto.
2. Pred použitím tohoto produktu prosím zkontrolujte stav pre-filtru, prachového sáčku a hlavního filtru, a dle potřeby je vyměnte.

Pravidelné, alespoñ Jednou měsícné v závislosti na použití prosim zkontrolujte vystupné filtr.

1. Odstraţe saci hadici a zkontrolujte, zda není ucpaná Či poškozená;
2. Pokud během provozu prístroje dochází k nedostatečnému sání, ujistěte se, ze prachový sáček není plné. Poté prosím zkontrolujte hlavní filtrácné kos, pre-filtr motoru a vý stipné filtr;
3. Po použiti vycistěte hlavní filtracné kos, např. pomoci kartáče.
4. Po vycisteni hlavniho filtracniho koše musi byt prd dalšim použitim zcela suchý.

Upozornění

Stejne jaku vsech elektrickych zařizení, je třeba vždy během použití věnovat prístroji dostatečnou pěci a zajistit pravidelnou bežnou apreventivné udřžbu pro bezpečné provoz prístroje. Pokud údržbu, věctné výměny současti dle správné normy, nebudete provadět podle potřeby, prístroj by mohl byt pro jeho uživatele nebezpečné a vyrobce v tomto ohledu nepřebrá zádnou odpovednost.

vybusny material. Je povinnosti zakaznika provest prd pouzitim tohoto produktu dukladné posouzení rizik.

Necistete horké materially, krby, pece a dalsi podobné zdroje tepla.
Nevysaveje vodu, tekutiny ci hořlavé plyny.
Jsou-li napajeci kabel ci zastrcka poskozené, tento pristroj nepouzivejte. Prid pouzitim pristroje se ujistete, ze napajeci kabel ani zastrcka nejsou poskozené ani opotrebené. Pokud jsou napajeci kabel ci zastrcka poskozené, obratte se prosim nanejblizsia autorizované servisni stredisko.
Nedotykejte se napajeciho kabelu a zastrcky mokryma rukama, kdyz potrebujete zastrcku vytihnout. Pri jejim vytahovani ji nejdriv podrzejte a pak zatahnete, netahejte pouze za kabel. Pred provadernim jakekoliv udrzby na pristroji, je tbreba vypnout napajeni pristroje a zastrcku vyjmout ze za suvky.
Tento pristroj je urcen osobam, které se dukladne seznámily s jeho použitm a přěctly si tento na vod.

Skladová ní

1. Zpusob skladovani prislušenstvi (stěrbinová hubice, prachový kartáč, polstářová hubice) znázorůje obrázek F3.
2. Dva druhy režimu skladování napájecího kabelu jsou zobrazeny na obrázcích F2.
3. Skladovani pristroje zobrazije obrazek F7.
4. Správný způsob prěnašeni prístroje s uloženým príslušenstvím zobrazuju obrázky F4. Nesprávný způsob prěnašeni prístroje s uloženým príslušenstvím zobrazuju obrázky F5.

Skladová ní

1. Režim uložistečisticího príslušenství (štebrinová hubice, prachovka) je zobrazen na obrázku F3.
2. Správný způsob prěnašeni prístroje s uloženým príslušenstvím zobrazji obrázky F4. Nesprávný způsob prěnašeni prístroje s uloženým príslušenstvím zobrazji obrázky F5.
3. Skladovani pristroje zobrazije obrazek F6.

Sché ma zapojeni :

Scheme zapojeni je znazorneno na obrzku F7.

Technické parametry produktu:

Technické parametry produktu viz "F8".

Zalecenia:
