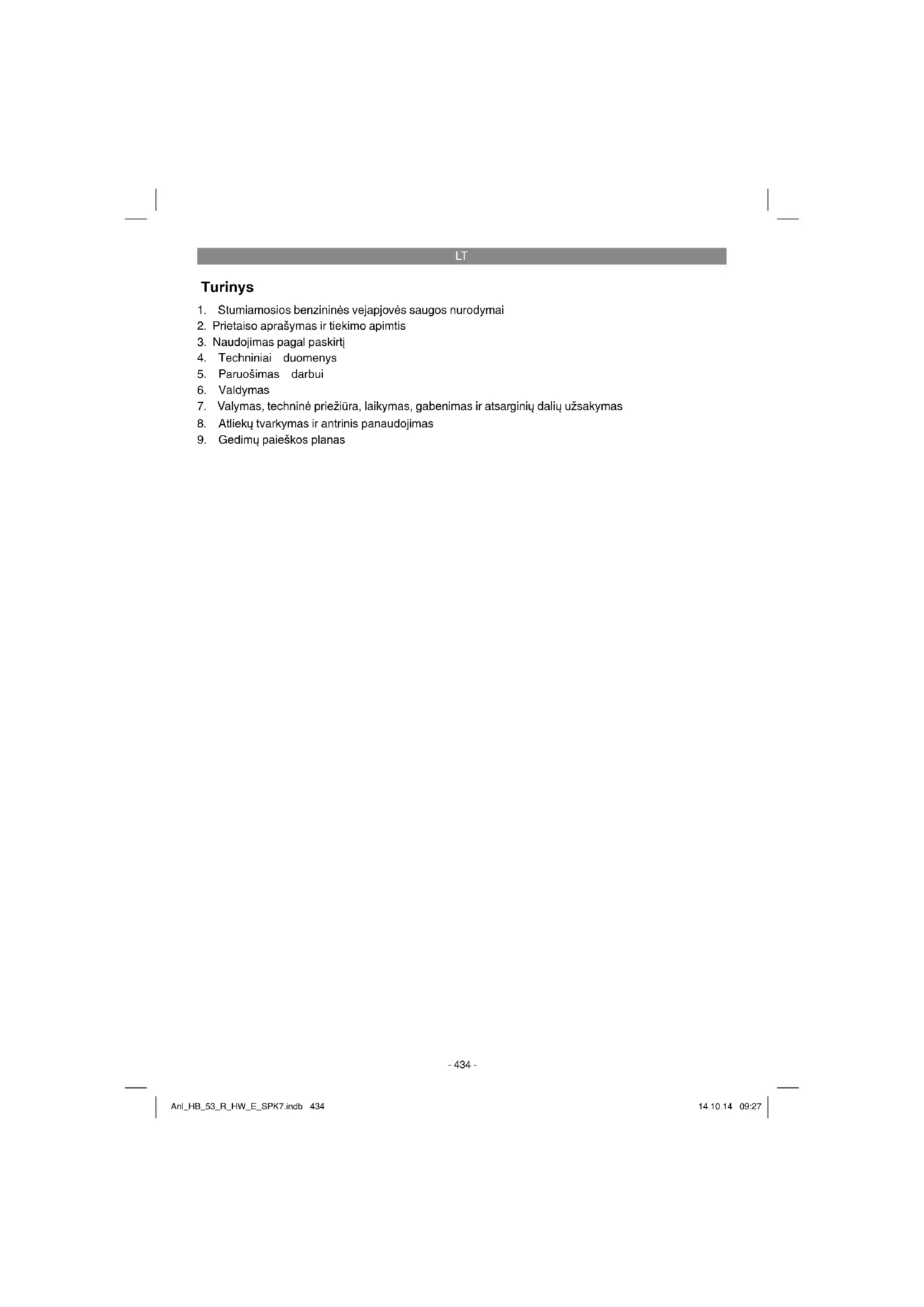

NAUDOJIMO INSTRUKCIJA HB 53 R HW E Hurricane

1. Stumiamosios benzininės vejapjovės saugos nurodymai
2. Prietaiso aprašymas ir tiekimo apimtis
3. Naudojimas pagal paskirti
4. Techniniai duomenys
5. Paruošimas darbui
6. Valdymas
7. Valymas, techninė priežiūra, laikymas, gabenimas ir atsarginių dalių užsakymas
8. Atlieku tvarkymas ir antrinis panaudojimas
9. Gedimų paieškos planas

LT

⚠️ Dêmesio!

Naudodami prietaisus, būtinai laikykitės kai kurių saugumo taisyklių – nesusižalosite ir nepatirsite nuostolių. Todėl atidžiai perskaitykite šią naudojimo ir saugos instrukciją. Kruopščiai ją saugokite, kad visada galėtumėte pasinaudoti informacija. Jei prietaisą perduodate kitiems asmenims, kartu perduokite ir šią naudojimo ir saugos instrukciją. Neatsakome už nelaimingus atsitikimus ar žalą, patirtą nesilaikant instrukcijos ir saugos nurodymų.

1. Stumiamosios benzininės vejapjovės saugos nurodymai

Nurodymai

1. Atidžiai perskaitykite naudojimo instrukciją. Susipažinkite su mašinos parametrais ir tinkamo naudojimo taisyklémis.
2. Niekada neleiskite vejapjove naudotis vaikams ar kitiems asmenims, nesusipažinusiems su naudojimo instrukcija. Mažiausias naudotojo amžius yra nustatytas vietiniuose potvarkiuose.
3. Niekada nepjaukite, kai šalia yra kitų asmenų, ypač vaikų, arba gyvūnų. Nepamirškite, kad už nelaimingus atsitikimus, kuriuos gali patirti kiti asmenys, ar už jų nuosavybei padarytą žalą atsako mašinos savininkas arba naudo- tojas.
4. Perduodami prietaisą kitiems asmenims, kar-tu perduokite ir naudojimo instrukciją.

Paruošiamosios priemonės

1. Kai pjaunate, visada avėkite tvirtą avalynę ir mūvėkite ilgas kelnes. Nepjaukite basomis kojomis ar apsiavę lengvais sandalais.
2. Apžiūrėkite teritoriją, kurioje dirbsite su prieta- isu, pašalinkite visus objektus, kuriuos prieta- sas gali įtraukti ir nusviesti tolyn.

3. Ispėjimas!

Benzinas ypač greitai užsiliepsnoja:
– Benziną laikykite tik tam skirtose talpyklose.
– Degalus pilkite tik lauke ir tai darydami nerūkykite.
- Benziną pilkite prieš paleisdami variklj. Kai variklis yra jungtas arba vejapjovė jkaitusi, negalima atidaryti bako dangčio ar pilti benzino.
– Jei benzino išsiliejo, negalima bandyti užvesti variklio. Nuvalykite benzinu suterštą jrenginio paviršių. Nebandykite paleisti variklio, kol neišsisklaidė benzino garai.

– Dėl saugumo pakeiskite sugadintą benzino baką ir jo kamščius.

1. Pakeiskite sugedusj duslintuvą.
2. Prieš pradédami dirbti, visada apžiūrėkite, ar nesusidėvėje ir nesugadinti pjovimo įrankiai, fiksuojamieji varžtai ir visa pjovimo įranga. Siekiant išvengti disbalanso, nusidėvėjusius ar sugadintus pjovimo įrankius ir fiksuojamuosius varžtus galima keisti tik komplektais.
3. Turékite omenyje, kad pasukus prietaiso, turinčio kelis peilius, vieną peilį gali pasisukti ir kiti peiliai.

Naudojimas

1. Nejunkite variklio uždarose patalpose, kurio-se gali susidaryti pavojingo anglies monoksi-do.
2. Pjaukite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui. Jeigu įmanoma, nepjaukite prietaisu šlapios žolės.
3. Pasirūpinkite stabilia padėtimi ties šlaitais.
4. [rengin] stumkite lėtai, žingsnio ritmu.
5. Kai dirbate mašinomis su ratais: pjaukite skersai šlaito, jokiu būdu ne aukštyn ir ne žemyn.

6. Būkite itin atsargūs, kai keičiate važiavimo kryptį ties šlaitu.

7. Nepjaukite ties itin stačiais šlaitais.

8. Būkite labai atsargūs, kai apgrēžiate vejapjovę arba ją patraukiate i save.

9. Prilaikykite pjovimo peilj, jeigu reikia paversti vejapjovę, gabenant ją ne per żolės paviršių iš pjaunamo ploto arba i ji.

10. Niekada nenaudokite vejapjovės, jei pažeistos jos apsauginės grotelės arba apsauginiai mechanizmai, pvz., buferis ir (arba) žolės surinkimo prietaisas.

11. Nekeiskite įprastų variklio parametru ir nedi- dinkite jo apsuku.

12. Prieš paleisdami variklj atlaisvinkite jo stabdžiu rankena.

13. Laikydamiesi gamintojo nurodymų atsargiai paleiskite variklj. Žiūrėkite, kad būtų pakankamas atstumas tarp kojų ir pjovimo peilio.

14. Paleidžiant variklj vejapjovė negali būti paversta, nebent prieš tai ją trupuți kilstelėtumėte. Šiuo atveju paverskite ji tik tiek, kiek būtina, ir kilstelėkite tik nuo naudotojo nusuktą pusę.

15. Nebandykite paleisti variklio, jeigu stovite prie išmetimo angos.

16. Niekada nelaikykite rankų arba kojų prie besisukančių dalių ar po jomis. Visada laikykitės toliau nuo išmetimo angos.

17. Niekada nekelkite arba neneškite vejapjovės, kurios variklis jjungtas.

18. Ištraukite degimo raktelj bei degimo žvakės

LT

kištuka:

– prieš atlaisvindami blokuotę arba valydami užsikimšusj išmetimo kanala;

– prieš tikrindami vejapjovę, ją valydami arba atlikdami kitus darbus;

– kai atsitrenkiate i svetimkūnj. Patikrinkite, ar vejapjovė nesugadinta, ir atlikite būtinus remonto darbus prieš paleisdami variklj ir vėl pjaudami veją. Jeigu vejapjovė pradeda nejprastai smarkiai vibruoti, būtina ją nedelsiant patikrinti;

- kai pasišalinate nuo vejapjovės.

1. Išjunkite variklj ir jsitikinkite, kad pjovimo peilis bei visos judančios dalys sustojo:
2. prieš pildami degalus.
3. Išjungdami variklj akceleratoriaus svirtj nustatykite j „Stop“ padėtį. Užsukite benzino čiaupą (jei toks yra).
4. Naudodami prietaisą per dideliu greičiu galite sukelti nelaimingą atsitikimą.
5. Būkite atsargūs reguliuodami mašiną, saugokite, kad tarp judančio pjovimo įrankio ir nejudančių prietaiso dalių neužstrigtų pirštai.

Priežiūra ir laikymas

1. Visos veržlės, varžtai ir sraigtai turi būti tvirtai priveržti, patikrinkite, ar prietaisas yra saugios darbinės būklės.
2. Niekuomet nelaikykite vejapjovės, jei bake yra benzino, pastate, kuriame benzino ga- rai gali kontaktuoti su atvira liepsna arba žiežirbomis.
3. Prieš padėdami vejapjovę i uždarą patalpą leiskite atvėsti varikliui.
4. Siekdami išvengti gaisro pavjoaus, žiūrėkite, kad ant variklio, išmetimo vamzdžio ir ploto aplink degalų baką nebūtų žolės, lapų arba išsiskyrusių riebalų (tepalų).
5. Reguliariai tikrinkite, ar nesusidėvėjo ir neprarado efektyvumo žolės surinkimo prietaisas.
6. Saugumo sumetimais susidėvėjusias ar pažeistas dalis pakeiskite.
7. Jeigu reikia ištuštinti degalų baką, benziną siurbkite lauke benzino siurbliu (galima įsigyti statybinių prekių parduotuvėse).

1.1. Ikroviklio saugos nurodymai

• Ikraudami bateriją, būtinai užsidėkite apsauginius akinius ir mūvėkite pirštines! Padidėjęs susižalojimo pavojus dėl ėsdinamųjų rūgščių!
• Ikraunant bateriją, draudžiama dévéti sintetinius drabužius, nes elektrostatinės iškrovos metu jie gali pradėti kibirkščiuoti.

• ISPEJIMAS! Sprogios dujos – reikia vengti liepsnu ir kibirkščių.

• Ikroviklis sudarytas iš tokių elementų, kurie gali sukelti šviesos lanką ir kibirkščiavimą, pvz., jungiklis ir saugiklis. Garažas ar kita patalpa būtinai turi būti gerai vėdinami!

• Ikroviklis tinkamas tik techninės priežiūros nereikalaujančioms 12 V baterijoms.
• Nebandykite jkrauti „iš naujo nejkraunamas“ arba sugedusias baterijas.
• Atsižvelkite j bateriju gamintojo nurodymus.
• Prieš prijungdami ar atjungdami bateriją, išjunkite prietaisą iš tinklo.
  • Dėmesio! Venkite liepsnos ir kibirkščių.
  • Krovimo metu išsiskiria sprogių duju.
  • Laikykite prietaisą sausose patalpose.
• Atsargiai! Bateriju rūgštis èsdina.
• Ant odos ir drabužių patekusią rūgšį nedelsdami nuplaukite muiluotu vandeniu. Rūgščiai patekus į akis, nedelsdami skalaukite jas vandeniu (15 min.) ir kreipkitės į gydytoją.
• Nekraukite nebejkraunamų akumuliatorių.
• Atsižvelkite į baterijos gamintojo pateiktą informaciją ir nurodymus dėl baterijos jkrovimo.
  • Vienu metu nekraukite kelių baterijų.
• Tinklo kabelis ir įkrovimo laidai turi būti nepriekaištingos būklės.
• Laikykite bateriją ir jkroviklj toliau nuo vaikų.
• Dèmesio! Pasklidus aštriam duju kvapui, kyla didelis sprogimo pavojus. Prietaiso neišjunkite. Baterijos neatjunkite nuo tinklo. Nedelsdami gerai išvėdinkite patalpą. Kreipkitės į klientų aptarnavimo centrą, kad patikrintų bateriją.
  • Nenaudokite kabelio ne pagal paskirtj.
• Nenešiokite jkroviklio paėmę už kabelio ir nenaudokite jo kištukui ištraukti iš lizdo. Saugokite kabelį nuo karščio, tepalų ir aštrių kampų.
  • Patikrinkite, ar prietaisas nesugadintas.
• Jeigu naudojimo instrukcijoje nenurodyta kitaip, sugedusias arba sugadintas detales turi suremontuoti ar pakeisti techninės priežiūros specialistai.
  • Laikykitės įtampos tinklo parametru.
• Pasirūpinkite, kad jungtys būtų švarios ir nerūdytų.
• Atliekant valymo ir techninės priežiūros darbus, prietaisą reikia atjungti nuo tinklo.
• Prijungiant ir įkraunant bateriją, reikia užsidėti rūgščiai atsparius akinius ir mūvėti joms atsparias pirštines.
• Dėmesio! Neviršykite krovimo laiko. Baigę krauti, ištraukite kištuką iš lizdo, o įkroviklj at-junkite nuo baterijos.

LT

1.2. Saugumo priemonès dirbant su baterijomis

1. Visada atsižvelkite i tai, kad baterijos būtu teisingai jstatytos pagal poliškumą (+ ir –), kaip tai nurodyta ant bateriju.
2. Nesujunkite baterijų trumpuoju jungimu.
3. Nekraukite iš naujo nejkraunamų baterijų.
4. Neperkraukite bateriju!
5. Nejkaitinkite bateriju!
6. Nevirinkite arba nelituokite prie pat baterijų!
7. Baterijų neišardykite!
8. Bateriju nedeformuokite!
9. Nemeskite bateriju i ugnji!
10. Baterijas laikykite atokiai nuo vaikų.
11. Draudžiama vaikams keisti baterijas be priežiūros!
12. Nelaikykite baterijų arti ugnies, viryklių ar kitų šilumos šaltinių. Nepadėkite baterijų tiesioginiuose saulės spinduliuose. Esant karštam orui, nenaudokite arba nelaikykite jų transporto priemonėse.
13. Nenaudojamas baterijas laikykite toliau nuo metalinių daiktų. Tai gali turėti įtakos baterijų trumpajam jungimui ir kartu pažeidimams, sudegimams ar gaisro pavojui.
14. Išimkite baterijas iš ilgesnį laiką nenaudojamo prietaiso!
15. Išbėgusių baterijų NIEKADA neimkite be atitinkamos apsaugos. Jei išbėgusio skysčio pateks ant odos, tą odos sritį turėtumėte nedelsdami nuplauti po tekančiu vandeniu. Skysčio negali patekti į akis ir burną. Jei vis dėlto pateko, nedelsdami kreipkitės į gydytoją.
16. Prieš jdėdami baterijas, nuvalykite jų kontaktus bei prietaise esančius priešinius kontaktus.

Šio prietaiso negali naudoti asmenys (jskaitant vaikus), turintys ribotų fizinių, jutiminių ir protinių gebėjimų, taip pat asmenys, neturintys patirties ir (arba) nežinantys, kaip naudotis prietaisu, nebent prižiūrimi ir instruktuojami už jų saugą atsakingų asmenų. Prižiūrėkite, kad su prietaisu nežaistų vaikai.

Utilizavimas

Baterijos: jas reikia atiduoti tik i transporto priemonių dirbtuves, tam tikrus priėmimo arba i specialius atliekų surinkimo punktus. Apie tai pasidomėkite vietos savivaldybėse.

⚠️ JSPĖJIMAS

Prieš paverčiant vejapjovę, baterijas reikia išmontuoti. Kitu atveju gali išsilieti bateriju rūgšties.

Kiti pavojai:

net jeigu ši prietaisą naudojate pagal nuro- dymus, visada kyla kitų pavojų tikimybė. Kiti pavojai, susiję su šio prietaiso konstrukcija ir specifi kacija:

1. Klausos pakitimai, jei taikomos netinkamos apsaugos nuo triukšmo priemonės.
2. Sveikatos sutrikimai, susiję su plaštakos ir rankos drebebijimu, jei prietaisas naudojamas ilgą laiką arba netinkamai laikomas ir prižiūrimas.

⚠️ Ispėjimas!

Perskaitykite visus saugos nurodymus. Nesilaikydami saugos nurodymų galite gauti elektros smūgį, sukelti gaisrą arba sunkiai susižaloti.

Visus saugos nurodymus išsaugokite ateičiai.

Ant prietaiso esančio nurodymų skydelio paaiškinimas (žr. 21 pav.)

1) Perskaitykite naudojimo instrukcija.
2) Dèmesio! Pavojus dėl galinčių išskrieti dalių. Laikykitės saugaus atstumo.
3) Nepjaukite itin stačių šlaitų. Dėl saugumo negalima pjauti 15 laipsnio nuolydžio šlaitų. Dėmesio! Prieš galąsdami peilius, atlikdami priežiūros, remonto, valymo ir reguliavimo darbus, išjunkite variklj ir ištraukite degimo žvakių kištuką.
4) Íspėjimas dėl pavojaus Ísipjauti. Dėmesio: besisukantys peiliai.
5) Būkite atsargūs reguliuodami mašiną, saugokite, kad tarp judančio pjovimo įrankio ir nejudančių prietaiso dalių neužstrigtų pirštai.
6) Apžiūrėkite teritoriją, kurioje dirbsite su prieta- isu, pašalinkite visus objektus, pvz., akmenis, žaislus, pagalius ir vielas, kuriuos prietaisas gali jtraukti ir nusviesti tolyn.

Niekada nepjaukite, kai šalia yra kitų asmenų, ypač vaikų ar gyvūnų. Kai vejapjovė veikia, liepkite vaikams ir kitiems asmenims laikytis atokiai nuo jos. Nepamirškite, kad už ne-laimingus atsitikimus, kuriuos gali patirti kiti asmenys, ar už jų nuosavybei padarytą žalą atsako prietaiso savininkas arba naudotojas.

7) Variklio jjungimo ir išjungimo svirtis (I – variklis jjungtas; 0 – variklis išjungtas).
8) Važiavimo svirtis (sankabos svirtis)

LT

2. Prietaiso aprašymas ir tiekimo apimtis

2.1 Prietaiso aprašymas (1-20 pav.)

1a. Variklio paleisties arba sustabdymo svirtis (variklio stabdys)
1b. Važiavimo svirtis (sankabos svirtis)
2. Kuro siurblys / „Primer“
3. Viršutinė ir apatinė stūmimo rankena
4a. Surinkimo maišas
4b. Šoninis išmetimo adapteris
4c. Mulčiavimo adapteris
5a. Išmetimo dangtis
5b. Trapecinio diržo dangtis
5c. Šoninio išmetimo dangtis
6. Degalu pylimo dangtelis
7a. Tepalų pylimo varžtas
7b. Tepalų išleidimo varžtas
8. Pjovimo aukščio nustatymo svirtis
9. Paleidimo trosas
10. 1x kabelio laikiklis
11. 4x žvaigždinės veržlės
12a. 2x varžtai M8 x 40 mm
12b. 2x varžtai M8 x 25 mm
13. Uždegimo žvakės raktas
14. Jkroviklis
15. Ikrovimo kištukas
16. 4x poveržlé
17. Ikrovimo lizdas
18. Baterijos dangtis
19. Saugiklis (5 amperai)
20. 2x kabelių sąvaržos
21. 2x degimo rakteliai
22. Užvedimo spyna
23. Baterija, 12 V, 5 Ah
24. Uždegimo žvakės kištukas

2.2 Tiekimo apimtis

Pagal pristatomos prekės aprašymą patikrinkite, ar gavote visą komplektą. Jeigu trūksta detalių, ne vėliau nei per 5 darbo dienas nuo prekės pirkimo kreipkitės į mūsų aptarnavimo centra arba į artimiausią atsakingą statybų centra ir pateikite galiojanti pirkimo įrodymą. Atkreipkite dėmesį i instrukcijos pabaigoje esančią garantinių nuostatų lentele.

• Atidarykitepakuotę ir atsargiai išimkite iš jos prietaisą.
• Nuimkite pakavimo medžiagą ir pakuotės bei transportavimo apsaugą (jei yra).
  • Patikrinkite, ar viskas pristatyta.
• Patikrinkite, ar prietaisas ir priedai nepažeisti transportuojant.
• Jei jmanoma, saugokite pakuotę iki garantinio

laikotarpio pabaigos.

Dèmesio!

Prietaisas ir pakavimo medžiaga – ne vaikų žaislai! Vaikams draudžiama žaisti su plastiki-niais maišeliais, folijomis ir smulkiomis dalimis! Kyla prarijimo ir uždusimo pavojus!

• Benzininé vejapjové
• Viršutinė ir apatinė stūmimo rankena
• Surinkimo maišas
• Šoninis išmetimo adapteris
• Mulčiavimo adapteris
• 1x kabelio laikiklis
• 4x žvaigždinės veržlės
• 2x varžtai M8 x 40 mm
• 2x varžtai M8 x 25 mm
• 4x poveržlé
• Uždegimo žvakės raktas
• Ikroviklis
• 2x degimo rakteliai
Baterija
• 2x kabelių sąvaržos
- Benzininės vejapjovės techninės priežiūros vadovas
• Baterijos saugos nurodymai
• Originali naudojimo instrukcija

3. Naudojimas pagal paskirti

Prietaisą galima naudoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas naudojimu ne pagal paskirtį. Už pažeidimus, atsiradusius netinkamai naudojant prietaisą, atsako ne gamintojas, bet naudotojas arba operatorius.

Benzininė vejapjovė skirta naudoti namų soduose ir sodininkams mėgėjams.

Namų sodams ir sodininkams mėgėjams skirtos vejapjovės per metus paprastai naudojamos ne daugiau kaip 50 valandų žolės arba vejų priežiūrai, o ne viešose erdvėse, parkuose, sporto kompleksuose ar žemės ir miškų ūkyje.

Įkroviklis skirtas techninės priežiūros nereikalaujančioms 12 V starterio baterijoms ikrauti.

Isidémékite, kad mūsų prietaisai dėl savo konstrukcijos nepritaikyti naudoti gamyboje, amatuose ar pramonėje. Neprisiimame atsakomybės, jeigu prietaisas naudojamas gamybos, amatų,

LT

pramonės įmonėse ir panašiose veiklos srityse. Vejapjovės tinkamo naudojimo sąlyga – gamintojo pridedamos naudojimo instrukcijos laikymasis. Naudojimo instrukcijoje pateiktos ir eksploatacijos, techninės ir įprastos priežiūros sąlygos.

Dèmesio! Kad naudotojas nesusižalotų, benzinine vejapjove negalima atlikti šių darbų: karpyti krūmų, tvorų ir brūzgynų, pjauti ir smulkinti vijoklinių augalų arba ant stogo ar balkono vazonuose augančios žolės, valyti (siurbti) šaligatvių, smulkinti medžių ar šakų liekanų. Be to, vejapjovės negalima naudoti kaip variklinio kultivatoriaus žemės nelygumams, pvz., kurmių išraustiems kauburėliams, lyginti.

Saugumo sumetimais vejapjovės negalima naudoti kaip varomojo kitų darbo įrankių ir įrankių komplektų prietaiso.

4. Techniniai duomenys

Variklio rūšis: 173 ccm/2,7kW vieno cilindro keturtaktis variklis Apsukų skaičius, n₀: 2800 ± 100 min⁻¹ Kuras: benzinas Bako talpa: apie 1 l Variklio alyva: apie 0,6 l / 10W30 Degimo žvakė: F7RTC Pjovimo aukščio reguliavimas: centrinis (25–75 mm) Pjovimo plotis: 525 mm Svoris: 42,5 kg

Jkroviklis

Tinklo įtampa:....100–240 V, \~ 50 / 60Hz Vardinė / išėjimo įtampa:..... 12 V nuolatinė srovė Vardinė išėjimo srovė:.... 1 A Baterijos talpa:.... 5 Ah Apsaugos klasė:....II / ☐ Bateriju įtampa:.... 12 V

Triukšmas ir vibracija

Garso slégio lygis L_pA 86,1 dB(A) Nesandarumas K_pA 2,5 dB Garso galios lygis L_WA 98 dB(A) Nesandarumas K_WA 0,91 dB

Nešiokite apsaugą nuo triukšmo.

Dėl triukšmo poveikio galite prarasti klausą.

Vibracijos emisijos dydis a_n=4,459 m/s^2 Nestabilumas K = 1,5 m/s²

5. Paruošimas darbui

5.1. Dalių surinkimas

Kelios prietaiso dalys yra nesumontuotos. Montavimas yra labai paprastas, jeigu bus laikomasi šių nurodymų.

Dèmesio! Atliekant priežiūros ar montavimo darbus bus papildomai reikalingi šie įrankiai, kurie néra pristatomi kartu su vejapjove:

• plokščia tepalų surinkimo vonelė (tepalams keisti)
  • matavimo indas, 1 litro (alyvos / benzino)
• benzino bakas
• piltuvas (atitinkantis benzino bako pylimo anga)
• šluostė (alyvos / benzino likučiams valyti; utilizuojama degalinėse)
• benzino siurblys (plastikinis, galima jsigyti statybinių prekių parduotuvėse)
• alyvos indas su rankine pompa (galima jsigyti statybinių prekių parduotuvėse)
  variklio alyva.

Montavimas

1. Naudodami po vieną varžtą (3a pav., 12b padėtis) ir žvaigždinę veržlę (3a pav., 11 padėtis), abiejose pusėse priveržkite stūmimo rankeną (3a pav., 3 padėtis). Pritvirtinimui pasirinkite vieną iš angų, atitinkamai pagal norimą rankenos aukštį. Dėmesio! Abiejose pusėse nustatykite tą patį aukštį! Išitikinkite, kad rankena nekliudys paleidimo trosui, kuris bus tvirtinamas vėliau.
2. Žvaigždinėmis veržlėmis (11 padėtis) ir varžtais (12a padėtis) pritvirtinkite viršutinę stūmimo rankeną prie apatinės stūmimo rankenos, kaip parodyta 3b pav.
3. Paleidimo troso rankenėlę (3c pav., 9 padėtis) užkabinkite ant tam skirto kabliuko taip, kaip parodyta 3c pav.
4. Paleidimo trosą pritvirtinkite prie stūmimo rankenos pridėtais kabelių laikikliais (3 pav., 10 padėtis).
5. Viena ranka pakelkite išmetimo dangtį (5a padėtis) ir, kaip parodyta 4a pav., įkabinkite žolės surinkimo krepšį (4a padėtis).

LT

Dėmesio! Naudodami bateriją ir ją utilizuodami, atsižvelkite i gamintojo pateiktus saugos nurodymus.

Įspėjimas! Prieš montuodamas bateriją, tam darbui įgaliotas asmuo turėtų nusisegti metalines apyrankes, laikrodžius, nusimauti žiedus ir pan. Jeigu tokie daiktai liestųsi su baterijos poliais arba maitinimo kabeliais, galimi nudegimai.

Įspėjimas! Kaskart prieš pradėdami dirbti, patikrinkite kabelio ir kištuko izoliacijas. Jeigu izoliacija pažeista, draudžiama naudoti prietaisą.

Įspėjimas! Remontuoti leidžiama tik specializuotoms dirbtuvėms arba gamintojui.

5.2. Baterijos sumontavimas ir išmontavimas (13–16 pav.)

Dėmesio! Vejapjovę naudokite tik su techninės priežiūros nereikalaujančia 12 V baterija.

Nuimkite bateriju dangtelj (18 poz.), kaip parodyta 13 pav.

Padėkite bateriją (23 poz.) ant cokolio (14 pav.). Pirmiausia prijunkite raudoną kabelį prie +, o po to mėlyną kabelį prie – poliaus (15–16 pav.) Vėl uždėkite baterijos dangtelį. Sumontuojama atvirkštine tvarka.

Dèmesio! Dirbdami neatjunkite baterijos nuo elektros tinklo, nes kyla grèsmè sugadinti ikrovimo elektronika.

5.3. Saugiklio pakeitimas (17 pav.) Sugedusj saugiklj (19 padëtis) pakeiskite taip, kaip parodyta 17 pav.

5.4. Baterijos ikrovimas per elektros tinklą Dirbant bateriją ikrauna generatorius per elektros tinklą.

5.5. Baterijos jkrovimas jkrovikliu (18-20 pav.)

Išsikrovusi baterija ikraunama ikrovikliu (pridėtas) per namų elektros tinklą. Ikraudami atsižvelkite i baterijos gamintojo pateiktus saugumo nurodymus.

Po to, kai baterija prijungiama prie jkroviklio, ga-lite jkroviklì jjungti i lizdą su 100-240V\~50/60Hz jtampa. Draudžiama prijungti prie kištukinio lizdo su kita tinklo jtampa.

Raudona jkroviklio lemputė rodo, kad baterija ikraunama. Baterija visiškai ikrauta po 5–7 valandų. Tai parodo žalia jkroviklio lemputė. Ne-

kraukite baterijos ilgiau nei 12 valandų, nes kyla grėsmė ją sugadinti.

Kai jkrovimas baigtas (šviečia žalia lemputė), at-junkite jkroviklj nuo tinklo.

Dėmesio! Ikraunant gali susidaryti sprogių dujų, todėl ikraudami stenkitės išvengti kibirkščiavimo ir atviros liepsnos.

Įkrovimo laiko apskaičiavimas: įkrovimo laikas priklauso nuo baterijos įkrovimo būklės. Kai baterija tuščia, apytikslį įkrovimo laiką galima apskaičiuoti pagal šią formulę:

|krovimo laikas / val. = baterijos talpa, Ah / Amp. (aritm. jkrovimo srové)

Pavyzdys = 4 Ah / 0,4 A = 10 val. maks.

Kai baterija išsikrovusi įprastai, aukšta pradinė srovė teka maždaug iki vardinės srovės dydžio. Ilgėjant įkrovimo laikui, įkrovimo srovė nukrenta.

5.6. Pjovimo aukščio nustatymas

Dėmesio! Pjovimo aukštį reguliuokite tik išjungę variklj ir ištraukę degimo žvakių kaištį.

• Prieš pradėdami pjauti, patikrinkite, ar pjovimo įrankiai nėra buki ir ar nesugadintos jų tvirtinimo priemonės. Pakelskite atbukusius ir (arba) sugadintus pjovimo įrankius. Geriausia keisti visą komplektą, kad įrankiai neišsiderintų. Juos tikrindami išjunkite variklį ir ištraukite degimo žvakių kištuką.
• Pjovimo aukštis nustatomas centre pjovimo aukščio reguliavimo svirtimi (7 pav., 8 padėtis). Galima nustatyti įvairius pjovimo aukščius.
• Pjovimo aukščio reguliavimo svirtį patraukite iki norimos padėties. Pjovimo aukščio reguliavimo svirtis turi užsifiksuoti.

LT

6. Valdymas

Dèmesio!

Variklis pristatomas be degalų. Todėl prieš pradėdami naudoti būtinai įpilkite tepalų ir benzino.

Pristatyta baterija yra neprijungta. Prieš pradėdami dirbti, bateriją prijunkite taip, kaip aprašyta 5.2 pav.

Prieš pradėdami dirbti po ilgesnės prastovos, įkraukite bateriją (5.5 pav.).

Kad vejapjovė savaime nejsijungtų, prieš ją ijungdami nuspauskite variklio stabdį (5a pav., 1a padėtis). Paleista variklio stabdžio svirtis turi grįžti į pradinę padėtį ir variklis automatiškai išjungiamas.

Paleidimas E starteriu

Isitikinkite, kad prie degimo žvakės pritvirtintas degimo kabelis. 3 kartus užveskite kuro siurbli („Primer“) (6 pav. / 2 poz.).

Šiltasis paleidimas:

Jeigu paleidžiamas šiltas variklis, kuro siurblio („Primer“) paleidinėti nereikia.

Stovėkite už motorinės vejapjovės. Viena ranka laikykite pakeltą variklio jungimo arba išjungimo svirtį (5b pav.). Užveskite variklj – degimo spynelėje pasukite degimo raktelį (1 pav. / 22 poz.). Kai variklis užsiveda, nedelsdami pasukite degimo raktelį i pradinę padėtį. Jei degimo raktelis bus pasuktas iš naujo, kai variklis veikia, dažniausiai sugenda paleisties sistema.

Paleidimas trosu

Isitikinkite, kad prie degimo žvakės pritvirtintas degimo kabelis. 3 kartus užveskite kuro siurblį („Primer“) (6 pav. / 2 poz.).

Šiltasis paleidimas:

Jeigu paleidžiamas šiltas variklis, kuro siurblio („Primer“) paleidinėti nereikia.

Stovėkite už motorinės vejapjovės. Viena ranka laikykite pakeltą variklio jungimo arba išjungimo svirtį (5b pav.). Užveskite variklj paleidimo trosu (1 pav. / 9 poz.). Apie 10–15 cm (kol pajusite pasipriešinimą) patraukite rankeną, tada stipriai vienu mostu ją truktelėkite. Jeigu variklis nepasileido, dar kartą patraukite rankeną.

Dèmesio!

Trosas negali susitraukti.

Dèmesio: esant vèsiam orui gali tekti keliskart pakartoti paleidimo procesa.

Prieš pradėdami pjauti žolę, ši procesą turėtumėte atlikti kelis kartus, kad įsitikintumėte, jog viskas veikia gerai. Kiekvieną kartą, kai norite reguliuoti ir (arba) remontuoti savo vejapjovę, palaukite, kol nustos suktis peilis. Prieš reguliavimo, techninės priežiūros ir remonto darbus išjunkite variklj.

Nurodymai:

1. Variklio stabdys (5a pav., 1a padėtis): variklj išjunkite variklio jungimo arba išjungimo svirtimi. Paleidus variklio jungimo arba išjungimo svirtį, variklis ir pjovimo peilis sustoja automatiškai. Norėdami pjauti, svirtį laikykite darbinėje padėtyje (5b pav.). Prieš iš tiesų pradėdami pjauti, turėtumėte keliskart patikrinti paleidimo arba išjungimo svirtį. Jsitikinkite, kad traukimo lynas juda lengvai.

2. Važiavimo arba sankabos svirtis (5a pav., 1b padėtis): nuspauskite ją (5c pav.), sankaba aktyvuojama važiavimo pavara ir esant įjunktam varikliui vejapjovę pradeda važiuoti. Laiku paleiskite važiavimo svirtį, kad sustabdytumėte važiuojančią vejapjovę. Pasitreniruokite, kaip važiuoti ir sustoti, prieš pirmąkart pjaudami žolę, susipažinkite su važiavimo principais.

3. Ispėjimas: kai jungtas variklis, sukasi pjovimo peilis. Svarbu: prieš jungdami variklj, keliskart pajudinkite variklio stabdj, kad įsitikintumėte, ar gerai veikia stabdymo lynas. Svarbu: variklis yra sukonstruotas ilgam naudojimui, jis skirtas žolei pjauti atitinkamu greičiu ir jai surinkti j žolės surinkimo krepšj.

4. Patikrinkite tepalų kiekį.

5. Benziną pilkite per piltuvėlj ir sugraduotą talpyklą. Įsitikinkite, kad benzinas yra švarus.

|spėjimas! Naudokite tik specialų benzino kanistrą. Nerūkykite pildami benziną. Prieš pildami benziną išjunkite variklj ir leiskite jam kelias minutes atvėsti.

1. Isitikinkite, kad prie degimo žvakės pritvirtintas degimo kabelis.

2. Stovėkite už motorinės vejapjovės. Vieną ranką laikykite ant variklio paleidimo ir išjungimo svirties. Kitą ranką laikykite ant starterio rankenos.

3. Variklj paleiskite trosu (1 pav., 9 padëtis). Apie 10–15 cm (kol pajusite pasipriešinimą) patraukite rankeną, tada stipriai vienu mostu

LT

ją truktelėkite. Jeigu variklis nepasileido, dar kartą patraukite rankeną.

Dèmesio! Trosas negali susitraukti atgal. Dèmesio: esant vésiam orui gali tekti keliskart pakartoti paleidimo procesa.

Mulčiavimas (4b pav.)

Mulčiuojant nupjauta žolė susmulkinama uždarađe vejapjovės korpuse ir vėl paskleidžiama ant vejos. Nebereikia surinkti žolės ir jos utilizuoti.

Dèmesio: mulčiuoti galima tik tada, kai žolė labai maža. Optimalių rezultatų pasieksite tik naudodami mulčiavimo peilį (pristatomas kaip priedas).

Norėdami naudotis mulčiavimo funkcija, nukabinkite surinkimo krepši ir i šmetimo angą įstatykite mulčiavimo adapterį (4c padėtis), uždarykite išmetimo dangtį.

Šoninis išmetimas (4c pav.)

Norint naudotis šoniniu išmetimu, reiktų sumon-tuoti mulčiavimo adapterį. Ijkabinkite šoninio išmetimo adapterį (4b padėtis) taip, kaip parodyta 4c pav.

6.1. Prieš pjovimą

Svarbūs nurodymai:

1. Tinkamai apsirenkite. Avėkite tvirtą avalynę, o ne sandalus ar sportinius batelius.

2. Patikrinkite pjovimo peilj. Peilis, kuris yra susilankstęs ar kitaip pažeistas, turi būti pak-eistas originaliu.

3. Benzino baką pildykite lauke. Naudokite piltuvą ir matavimo indą. Išvalykite išbėgusį benzina.

4. Perskaitykite ir paisykite naudojimo instrukcijos ir nurodymų, susijusių su varikliu ir papildomais prietaisais. Laikykite instrukciją prieinamą ir kitiems prietaiso naudotojams.

5. Išmetamosios dujos yra pavojingos. Variklj paleiskite tik lauke.

6. Isitikinkite, kad yra visi saugumo jrenginiai ir kad jie gerai veikia.

7. Prietaisą gali naudoti tik vienas šiam darbui tinkamas asmuo.

8. Kartais pavojinga pjauti šlapią żolę. Pjaukite kuo sausesnę żolę.

9. Kitiems asmenims ir vaikams liepkite laikytis toliau nuo vejapjovės.

10. Jokiu būdu nepjaukite žolės esant blogam matomumui.

11. Prieš pjaudami žolę nuo žemės surinkite

išmėtytus daiktus.

6.2. Taisyklingo pjovimo nurodymai

Dèmesio! Jokiu būdu neatidarykite išmetimo dangčio, kol tuštinamas žolės surinkimo jrenginys ir variklis dar veikia. Veikiantis peilis gali sužaloti.

Visada tvirtai pritvirtinkite išmetimo dangtį ir žolės surinkimo maišą. Prieš jį išimdami išjunkite variklj.

Laikykitės saugaus atstumo, kurį sudaro stūmimo rankenos tarpas tarp peilio korpuso ir naudo-tojo. Pjaudami ir keisdami važiavimo kryptį ties krūmais ir šlaitais būkite itin atsargūs. Stabiliai stovėkite. Avėkite avalynę neslystančiu, gerai kimbančiu padu ir mūvėkite ilgas kelnes. Visada pjaukite skersai šlaito.

Dėl saugumo negalima pjauti 15 laipsnio nuolydžio šlaitų.

Būkite itin atsargūs pjaudami atbuline eiga ir traukdami vejapjovę. Pavojus pasłysti!

6.3. Pjovimas

Pjaukite tik aštriais, nepriekaištingos būklės peiliais, kad žolės stiebai neišsišakotų, o žolė nepagelstų.

Norėdami išgauti švarų nupjautos žolės vaizdą, vejapjovę stumkite kuo tiesesne trajektorija. Tai darant pjovimo takeliai turėtų keliais centimetrais persidengti, kad neliktų juostų.

Žiūrėkite, kad vejapjovės korpuso apatinė pusė būtų švari, ir būtinai nuo jos nuvalykite žolės sankaupas. Sankaupos apsunkina paleidimą, blogina pjovimo kokybę ir sunkina žolės šalinimą.

Ties šlaitais pjovimo takelius formuokite skersai šlaito. Kad vejapjovė nenuslystų, pasukite ją skersai į viršų. Pjovimo aukštį pasirinkite pagal žolės dydį. Pereikite kelis kartus, kad vienu metu būtų nupjauta daugiausiai 4 cm žolės.

Prieš tikrindami peilj būtinai išjunkite variklj. Nepamirškite, kad išjungus variklj peilis dar kurj laiką sukasi. Niekada nebandykite sustabdyti peilio. Reguliariai tikrinkite, ar peilis yra tinkamai pritvirtintas, geros būklės ir gerai pagaląstas. Jei taip nėra, jį pagaląskite arba pakeiskite. Jeigu besisukdamas peilis atsitrenkia į kokį nors daiktą, išjunkite vejapjove ir palaukite, kol peilis sustos.

Tada patikrinkite peilio ir jo laikiklio būklę. Jeigu jie pažeisti, reikia pakeisti.

LT

Pjovimo nurodymai

1. Atkreipkite dėmesį i kietus objektus. Jie gali sugadinti vejapjovę arba sužaloti.
2. Ikaitęs variklis, išmetimo vamzdis arba pava-ros mechanizmas gali nudeginti. Nelieskite!
3. Atsargiai pjaukite šlaitus arba stačius plotus.
4. Jei nebéra dienos šviesos arba dirbtinis apšvietimas nepakankamas, pjovimo procesą nutraukite.
5. Patikrinkite vejapjovę, peilį ir kitas dalis, jeigu atsitrenkėte į svetimkūnį arba prietaisas vibruoja smarkiau nei įprastai.
6. Nekeiskite parametru ir neremontuokite prietaiso, prieš tai neišjunge variklio. Ištraukite paleidimo kabelio kištuka!
7. Pjaudami netoli gatvės arba gatvėje stebėkite eismą. Žolės išmetimo angą laikykite toliau nuo gatvės.
8. Venkite vietų, kur ratai nesiekia žemės arba pjauti yra nesaugu. Pjaudami atbulomis įsitikinkite, kad už nugaros nėra vaikų.
9. Tankiai aukštai žolei nustatykite aukščiausią pjovimo lygmenį ir pjaukite lečiau. Prieš šalindami žolę arba kitas medžiagas išjunkite varikljį ir išimkite degimo kabelį.
10. Jokiu būdu nenuimkite apsaugos dalių.
11. Niekada j variklj nepilkite benzino, kol variklis jkaitęs arba jungtas.

6.4. Žolės surinkimo krepšio ištuštinimas Kai pjaunant ant žemės lieka nesurinktų žolės likučių, reikia ištuštinti surinkimo krepšį.

Dėmesio! Prieš išimdami surinkimo krepši išjunkite variklj ir palaukite, kol pjovimo įrankis sustos.

Norėdami išimti surinkimo krepšj, viena ranka pakelkite išmetimo dangtį, o kita ištraukite krepšį už rankenų (4a pav.).

Pagal saugumo taisykles išmetimo dangtis išimant surinkimo krepši užsidaro ir uždaro galinę išmetimo angą. Jeigu angoje lieka żolės likučių, vejapjovę patraukite apie 1 m atgal, kad būtų lengviau paleisti variklj.

Nebandykite nupjautų likučių nuo vejapjovės korpuso ir darbo įrankio šalinti rankomis ar kojomis. Tai darykite atitinkamomis pagalbinėmis priemonėmis, pvz., šepečiu arba šluota.

Siekiant užtikrinti gerą żolės surinkimą, po naudojimo reikia išvalyti surinkimo krepšį ir ypač gerai iš vidaus išvalyti groteles.

Surinkimo krepšj tvirtinkite tik išjungę variklj ir sustojus pjovimo įrankiui.

Viena ranka pakelkite išmetimo dangtj, o kita laikykite už surinkimo krepšio rankenų ir jį pritvirtinkite.

6.5. Po pjovimo

1. Pirmiausia leiskite varikliui atvesti ir tik tada padėkite vejapjovę uždaroje patalpoje.
2. Prieš tai nuo jos nuvalykite žolę, lapus, tepalus ir alyvą. Ant vejapjovės nelaikykite jokių kitų daikty.
3. Prieš naudodami kitąkart patikrinkite visus varžtus ir veržles. Atsilaisvinusius varžtus priveržkite.
4. Prieš naudodami kitąkart ištuštinkite żolės surinkimo krepši.
5. Išimkite degimo žvakių kištuką, kad išvengtumėte savaiminio įsijungimo.
6. Atkreipkite dėmesį, kad vejapjovė nebūtų padėta šalia pavojaus šaltinio. Dujų garai gali sukelti sprogimą.
7. Remontui naudokite tik originalias arba tik gamintojo patvirtintas dalis (žr. garantinių dirbtuvių adresą).
8. Jei vejapjovės ilgesnį laiką nenaudosite, benzino siurbliu išsiurbkite iš bako benzina.
9. Íspėkite vaikus nenaudoti vejapjovės. Vejapjovė – ne žaislas.
10. Niekada nelaikykite benzino arti žiežirbų šaltinio. Visada naudokite tik benzinui pritaikytus kanistrus. Saugokite benziną nuo vaikų.
11. Prietaisą įtrinkite alyva ir jį prižiūrėkite.
12. Kaip išjungti variklj: norėdami išjungti variklj, paleiskite variklio jungimo ir išjungimo svirtį (5a pav., 1a padėtis). Ištraukite degimo žvakės kištuką iš degimo žvakės, kad variklis nepasileistų. Prieš paleisdami variklj iš naujo, patikrinkite variklio stabdymo lyną. Patikrinkite, ar lynas tinkamai pritvirtintas. Susilanksčiusį arba sugadintą stabdymo lyną reikia pakeisti.

LT

7. Valymas, techninė priežiūra, laikymas, gabenimas ir atsarginių dalių užsakymas

Dèmesio!

Kai jungtas variklis, jokiu būdu nedirbkite prie paleidimo prietaiso dalių, kuriomis teka elektros srovė, ir jų nelieskite. Prieš techninės ir įprastos priežiūros darbus iš uždegimo žvakių išimkite kištuką. Jokiu būdu nedirbkite, kai prietaisas ijungtas. Darbai, neaprašyti šioje naudojimo instrukcijoje, gali būti atliekami tik įgaliotose dirbtuvėse.

7.1. Valymas

Po kiekvieno naudojimo vejapjovė turi būti gerai išvaloma. Ypač vejapjovės dugnas ir peilio anga. Norėdami tai atlikti, paverskite vejapjovę ant kairiojo šono (priešingai alyvos pylimo angai).

Pastaba. Prieš paversdami vejapjovę ant šono, benzino siurbliu visiškai išsiurbkite degalų baką. Vejapjovės negalima paversti daugiau kaip 90 laipsnių. Purvą ir žolę lengviausiai pašalinsite iškart po pjovimo. Išdžiūvę žolės likučiai ir purvas gali pakenkti pjovimo mechanizmui. Patikrinkite, ar žolės išmetimo kanalas nėra užsikimšęs žolės likučiais, jei reikia, juos pašalinkite. Niekada nevalykite vejapjovės vandens srove arba aukšto slėgio įrenginiais. Atidžiai stebėkite, kad į prietaiso vidų nepatektų vandens. Negalima naudoti stiprių valymo priemonių, pvz., variklio valiklių arba benzino.

7.2. Techninė priežiūra

Techninės priežiūros intervalus rasite pridėtoje techninės priežiūros knygelėje apie benziną.

Dėmesio: nešvarią techninės priežiūros medžiagą ir darbines priemones reikia atiduoti tokias medžiagas surenkančiai įstaigai.

7.2.1. Ratų ašys ir įvorės

Kartą per sezoną patepkite alyva. Kad galėtumėte tai padaryti, atsuktuvu išimkite ratų gaubtus ir atsukite ratų tvirtinimo varžtus.

7.2.2. Peilis

Saugumo sumetimais peilj galąskite, balansuokite ir montuokite tik įgaliotose dirbtuvėse. Siekiant užtikrinti optimalų darbo rezultatą, rekomenduotina peilį tikrinti kartą per metus.

Peilio keitimas (8 pav.)

Pjovimo įrankis gali būti keičiamas tik originalio-mis atsarginėmis dalimis. Peilio numeris turi atitikti atsarginių dalių sąraše nurodytą numerį. Niekada nemontuokite kito peilio.

Pažeisti peiliai

Jeigu, nepaisant visų atsargumo priemonių, peilis susidūre su kliūtimi, nedelsdami išjunkite variklį ir ištraukite degimo žvakių kištuką. Vejapjovę paverskite ant šono ir patikrinkite, ar peilis nepažeistas. Pažeisti arba susilankstę peiliai turi būti keičiami. Niekada nebandykite ištiesinti susilanksčiusio peilio. Jokiu būdu nedirbkite su susilanksčiusiu arba smarkiai nusidėvėjusių peilių. Tai gali sukelti vibraciją ir dar labiau pažeisti vejapjovę. Dėmesio: dirbant su pažeistu peilių kyla grėsmė susižaloti.

Peilio galandimas

Peilio ašmenys gali būti galandami metaline dilde. Kad peiliai neišsibalansuotų, galandimo darbai turėtų būti atliekami įgaliotose dirbtuvėse.

7.2.3. Tepalo lygio tikrinimas

Dèmesio: niekada nenaudokite variklio be alyvos arba su mažu alyvos kiekiu. Tai gali smarkiai pažeisti variklj.

Tepalo kiekio tikrinimas:

vejapjovę padėkite ant lygaus paviršiaus. Sukdami i kairę atsukite tepalo lygio matuoklj (9a pav., 7a padėtis) ir jį nuvalykite. Matuoklj vėl iki pat galo įkiškite i tepalo pylimo angą. Neužsukite. Ištraukite matuoklj ir horizontalioje padėtyje įvertinkite tepalo lygį. Tepalo lygis turi būti tarp min. ir maks. tepalo matuoklio žymų (9b pav.).

Tepalo keitimas

Variklio tepalas turėtų būti keičiamas kambario temperatūroje.

Peilio ir diržo dangtį nuimkite kaip parodyta 8 ir 9c pav.

• Po vejapjove pakiškite plokščią tepalo surinkimo vonele.
• Atsukite tepalo pripylimo varžtą (9a pav., 7a padėtis).
• Atsukite tepalo išleidimo varžtą (9d pav., 7b padėtis). Šiltą variklio tepalą išleiskite i jo surinkimo talpykla.
  Senai alyvai išbėgus vėl užsukite alyvos išleidimo varžta.
• Variklio tepalo pilkite iki tepalo matuoklio viršutinės žymos.
• Dėmesio! Tikrindami tepalo lygį, tepalo matuoklio neprisukite, tik įkiškite iki sriegio.

LT

- Sena alyva turi būti tvarkoma pagal galiojančius reikalavimus.

7.2.4. Lyno priežiūra ir reguliavimas

Kuo dažniau tepkite lyną ir tikrinkite, ar jis gerai veikia.

7.2.5. Techninė oro filtro priežiūra (10 pav.)

Užteršti oro filtrai dėl per mažo oro tiekimo iki karbiuratoriaus mažina variklio galingumą. Jei oras labai dulkėtas, oro filtrą reikėtų tikrinti dažniau. Dėmesio: oro filtro niekada nevalykite benzinu ar degiais tirpalais. Jį valykite tik suspaustu oru arba išpurtykite.

7.2.6. Techninė degimo žvakių priežiūra

Degimo žvakes valykite varinės vielos šepečiais.

• Sukdami ištraukite degimo žvakės kištuką (11 pav., 24 padėtis).
• Degimo žvakę išimkite degimo žvakės atsukimo raktu.
  • Sumontuojama atvirkštine tvarka.

7.2.7. Trapecinio diržo patikrinimas

Norėdami patikrinti diržą (12 pav. / 7c poz.) nuim-kite peilio ir diržo dangtį kaip parodyta 8 ir 9c pav.

7.2.8. Remontas

Atlikę remonto ar priežiūros darbus, isitikinkite, kad sumontuotos visos apsaugos dalys ir kad jų būklė yra nepriekaištinga. Galinčias sužaloti dalis saugokite nuo kitų asmenų ir vaikų.

Dèmesio: pagal atsakomybės už gaminį įstatymą mes neatsakome už žalą, kilusią dėl netinkamo remonto arba jeigu buvo naudojamos neoriginalios arba mūsų nepatvirtintos atsarginės dalys. Taip pat neatsakome už žalą, patirtą dėl netinkamo remonto. Kreipkitės į klientų aptarnavimo skyrių arba įgaliotas dirbtuves. Tai taikoma ir priedams.

7.2.9. Naudojimo laikas

Atsižvelkite i įstatymuose numatytus reikalavimus dėl vejapjovės naudojimo laiko; jie gali skirtis (pri- klausomai nuo šalies).

7.2.10. Techninė baterijos priežiūra

• Baterija visada turi būti stabiliai sumontuota.
• Ji turi būti nepriekaištingai prijungta prie elektros sistemos tinklo.
  • Baterija turi būti švari ir sausa.

7.3. Pasiruošimas padėti vejapjovę

Ispėjimas: benzino negalima išleisti uždarose patalpose, arti ugnies ar rūkant. Dėl duju garų gali kilti sprogimas ar gaisras.

1. Benzino baką ištuštinkite su benzino išsiurbimo siurbliu.
2. Paleiskite variklj ir palaukite, kol bus sunaudotas likes benzinas.
3. Po kiekvieno sezono pakeiskite alyvą. Išpilkite seną variklio tepalą iš dar šilto variklio ir jpilkite naujo.
4. Ištraukite iš cilindro galvutės uždegimo žvakę. Iš alyvos indo i cilindrą jpilkite apie 20 ml alyvos. Lėtai patraukite starterio rankeną, kad tepalas apsaugotų cilindrą iš vidaus. Vėl įdėkite uždegimo žvakę.
5. Išvalykite cilindro aušinimo griovelius ir korpusa.
6. Išvalykite visą prietaisą.
7. Vejapjovę laikykite gerai védinamoje vietoje.
8. Jeigu vejapjovė sandėliuojama ilgiau nei 3 mėnesius, išimkite bateriją.

Nurodymus apie baterijos sandėliavimą rasite baterijos saugos nurodymuose (3 punktas).

7.4. Vejapjovès parengimas gabenti

1. Ištuštinkite benzino baką (žr. 7.3/1 punktą).
2. Variklj laikykite jjungtą tol, kol sunaudosite likusj benzina.
3. Iš dar šilto variklio išpilkite tepala.
4. Ištraukite uždegimo žvakių kištuką.
5. Išvalykite cilindro aušinimo griovelius ir korpusa.
6. Ant kablio (3c pav.) pakabinkite paleidimo trosą. Atsukite žvaigždines veržles ir nuleiskite viršutinę stūmimo rankeną. Tai darydami žiūrėkite, kad paleidimo trosas nesusilankstytų.
7. Tarp viršutinės ir apatinės stūmimo rankenos bei variklio įdėkite kelis sluoksnius gofruoto kartono, kad nesusibraižytų.

7.5. Eksploatacinės ir nusidėvinčios medžiagos, atsarginės detalės

Garantija nesuteikiama atsarginėms detalėms, eksploatacinėms ir besideviničioms medžiagoms, pvz., variklio tepalui, trapeciniam diržui, degimo žvakėms, oro filtro įdėklams, benzino filtrams, baterijoms arba peiliui.

LT

7.6. Atsarginių dalių užsakymas

Užsakant atsargines dalis reikia nurodyti šiuos duomenis:

• prietaiso tipą,
• prietaiso prekės numerį,
• identifikacinį prietaiso numerį
- ir reikiamos atsarginės detalės numerį.

Dabartines kainas ir naujausia informacija rasite interneto svetainėje www.isc-gmbh.info.

8. Atlieku tvarkymas ir antrinis panaudojimas

Prietaisas yra įpakuotas, kad gabenamas nebūtų sugadintas. Ši pakuotė yra žaliavinė medžiaga, tinkama naudoti dar kartą arba perdirbti. Prietaisas ir jo priedai yra pagaminti iš įvairių medžiagų, pvz., metalo ir plastiko. Sugedusias konstrukcijos dalis būtina utilizuoti kaip specialiąsias atliekas. Teiraukitės specialioje parduotuvėje ar komunaliniame ūkyje!

LT

9. Gedimų paieškos planas

Įspėjimas: pirma išjunkite variklį ir ištraukite degimo žvakės kištuką, tik tada pradėkite tikrinti ar derinti prietaisą.

Ispėjimas: po derinimo ar remonto darbų variklį kelioms minutėms įjungę nepamirškite, kad dujų išmetimo vamzdis ir kitos dalys įkaista. Taigi jų nelieskite, kad nenusidegintumėte.

Gedimas Galima priežastis Galima priežastis
Netolygi eiga, sti-prus prietaiso vibra-vimas	- Atsilaisvino varžtai- Atsilaisvino peilio įtvirtinimo ele-mentas- Išsibalansavo peilis	- Patikrinkite varžtus- Patikrinkite peilio įtvirtinimo elementą- Pakeiskite peilį
Neveikia variklis - Nenuspausta variklio paleisties arba sustabdymo svirtis- Sugedusi uždegimo žvakė- Tuščias degalų bakas		- Nenuspausta variklio paleisties arba sustabdymo svirtis- Pakeiskite uždegimo žvakę- Ipilkite degalų
Netinkamai veikia variklis	- Užsiteršęs oro filtras- Sutepta degimo žvakė	- Išvalykite oro filtrą- Nuvalykite degimo žvakę
Veja geltonuoja, pjūviai nereguliarūs	- Neaštrus peilis- Per mažas pjovimo aukštis	- Pagaląskite peilį- Nustatykite tinkamą aukštį
Netinkamas žolės šalinimas	- Per mažas pjovimo aukštis- Nusidėvėjo peilis- Užsikimšo surinkimo krepšys	- Tinkamai nustatykite- Pakeiskite peilį- Iškratykite surinkimo krepšį
Nejkraunama ba-terija	- Blogas kištuko ir baterijos kontaktas- Baterija sugedusi- Sugedęs saugiklis 5 A (19 padėtis)	- Nuvalykite kontaktus- Kreipkitės į specialistą, kad patikrintų bateriją ir prireikus ją pakeistų- Prietaiso veikimą patikrinkite su kita baterija, pakeiskite saugiklj
Starteris nesisuka - Išsikrovusi baterija- Neprijungta baterija- Nėra kištukinių jungčių		- Batterie laden- Batterie anschließen- Steckverbindungen prūfen

LT

Tik ES šalims

Elektros prietaisų neišmeskite kartu su buitinėmis atliekomis!

Remiantis ES elektros ir elektronikos atlieku direktyva 2012/19/EB ir jos perkélimu i nacionalinę teisinę bazę, panaudotus elektros prietaisus reikia surinkti ir perdirbti nekenkiant aplinkai.

Perdirbimas - gražinimo alternatyva:

Elektros prietaiso savininkas jpareigotas negražinti pasirinkta prietaisą, bet tinkamai jį utilizuoti. Tuo tikslu elektros ir elektronikos atliekos gali būti perduotos atliekų tvarkymu užsiimančioms įmonėms, kurios jas utilizuoja remdamiesi nacionaliniu atliekų perdirbimo pramonės ir atliekų tvarkymo įstatymu. Šis reikalavimas netaikomas elektros prietaisuose panaudotiems priedams ir pagalbinėms priemonėms, kurių sudėtyje nėra elektros dalių.

Perspausdinimas ar bet koks visų gaminio dokumentų visas ar dalinis dauginimas leidžiamas tik gavus aiškų iSC GmbH leidimą.

Teisę atlikti techninius pakeitimus pasiliekame sau

LT

Aptarnavimo informacija

Mes palaikome santykius visose šalyse, kurios nurodytos garantiniame dokumente. Kompetentingi aptarnavimo partnerių kontaktai yra pateikti garantinio dokumento kontaktuose. Jie yra Jūsų paslaugoms atliekant remontą, keičiant atsargines ir nusidėvėjusias dalis arba prireikus darbinių medžiagų.

Reikia atsižvelgti j tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga.

Kategorija Pavyzdys
Besidėvinčios detalės*	Oro filtrai, Boudeno lynai, surinkimo krepšys, padangos, važiavimo sankaba
Naudojamos medžiagos / dalys* Peilis
Detalių trūkumas

* netiekiamos kartu su prietaisu!

Esant defektui arba trūkumui, prašome gedimo atveji registruoti internetu www.isc-gmbh.info. Prašome gedimą aprašyti tiksliai ir atsakyti j bet kokuu atveju pateikiamus klausimus:

• Ar prietaisas veikė, ar jau iš pradžių buvo sugedęs?
• Ar prieš sugendant ką nors pastebėjote (gedimo simptomas)?
- Kokia, jūsų nuomone, prietaiso funkcija veikia netinkamai (pagrindinis simptomas)?
Aprašykite netinkamai veikiančia funkcija.

LT

Garantinis dokumentas

Gerbiami pirkėjai,

mūsų produktai yra prižiūrimi pagal griežtą kokybės kontrolę. Tačiau, jei šis prietaisas funkcionuotų netinkamai, kreipkitės į mūsų serviso tarnybą garantinėje kortelėje nurodytu adresu arba į artimiausius įgaliųtuosius prekybos atstovus, iš kurių įsigijote prietaisą. Garantiniai reikalavimai galioja šiais atvejais:

1. Sios garantinės sąlygos reguliuoja papildomas garantines paslaugas. Si garantija neturi įtakos teisėtiems garantinių paslaugų reikalavimams. Mūsų garantinio remonto darbai atliekami nemokamai.
2. Garantija suteikiama tik prietaiso defektams, kurie atsiranda dėl medžiagos arba gamintojo klaidos. Mums nusprendus tokie prietaiso defektai yra pašalinami arba pakeičiamas prietaisas. Ůsidėmėkite, kad mūsų prietaisai dėl savo konstrukcijos nepritaikyti naudoti gamyboje, amatuose ar pramonėje. Todėl garantijos sutartis negalioja, jeigu garantiniu laikotarpiu prietaisas buvo naudojamas verslo, amatų arba pramonės įmonėse arba buvo naudojamas atliekant panašios apkrovos darbus.
3. Garantijos nesuteikiame:
   – Prietaiso gedimams, kurie atsiranda neatsižvelgus į montavimo instrukciją arba dėl neprofesionalios installacijos, neatsižvelgus į naudojimo instrukciją (pvz., prijungus prie netinkamos įtampos arba srovės) arba į techninės priežiūros ir saugos potvarkius, arba naudojant prietaisą nenormaliomis aplinkos sąlygomis, arba esant per mažai priežiūrai ir nepakankamai techninei priežiūrai.
   – Prietaiso gedimams, kurie atsirado dėl neleistino arba netinkamo naudojimo (pvz., per daug ap-kraunant prietaisą arba naudojant neleistinus darbo įrankius ar reikmenis), dėl į prietaisą patekusių svetimkūnių (pvz., smėlio, akmenų arba dulkių, transportavimo pažeidimų), naudojant jėgą arba dėl kitų poveikių (pvz., gedimas nukritus ant žemės).
   – Prietaiso gedimams arba jo dalims, susijusiems su naudojimo nulemtu, įprastu ir kitu natūraliu dévėjimusi.
4. Garantija galioja 60 mėnesius ir prasideda nuo prietaiso įsigijimo dienos. Atpažinus defektą, garantiniai reikalavimai turi būti pateikti per dvi savaites priše pasibaigiant garantiniam laikotarpiui. Pasibaigus garantiniam laikotarpiui, garantiniai reikalavimai nebepriimami. Atlikus remonta arba pakeitus prietaisą, garantinis laikotarpis nei prasitęsia, nei suteikiama prietaisui arba galbūt pakeistoms atsarginėms dalims nauja garantija. Tai galioja naudojantis ir technine priežiūra darbo vietoje.
5. Norėdami pateikti garantinį reikalavimą, užregistruokite sugedusį prietaisą svetainėje www.isc-gmbh.info. Jeigu mūsų garantija apima prietaiso gedimą, nedelsiant Jums bus grąžintas suremon-tuotas arba naujas prietaisas.

Pagal šios naudojimo instrukcijos aptarnavimo informaciją atkreipiame dèmesį dėl garantinių apribojimų, susijusių su nusidėvėjusiomis, darbinėmis ir trūkstamomis dalimis.
