KASUTUSJUHEND HB 53 R HW E Hurricane

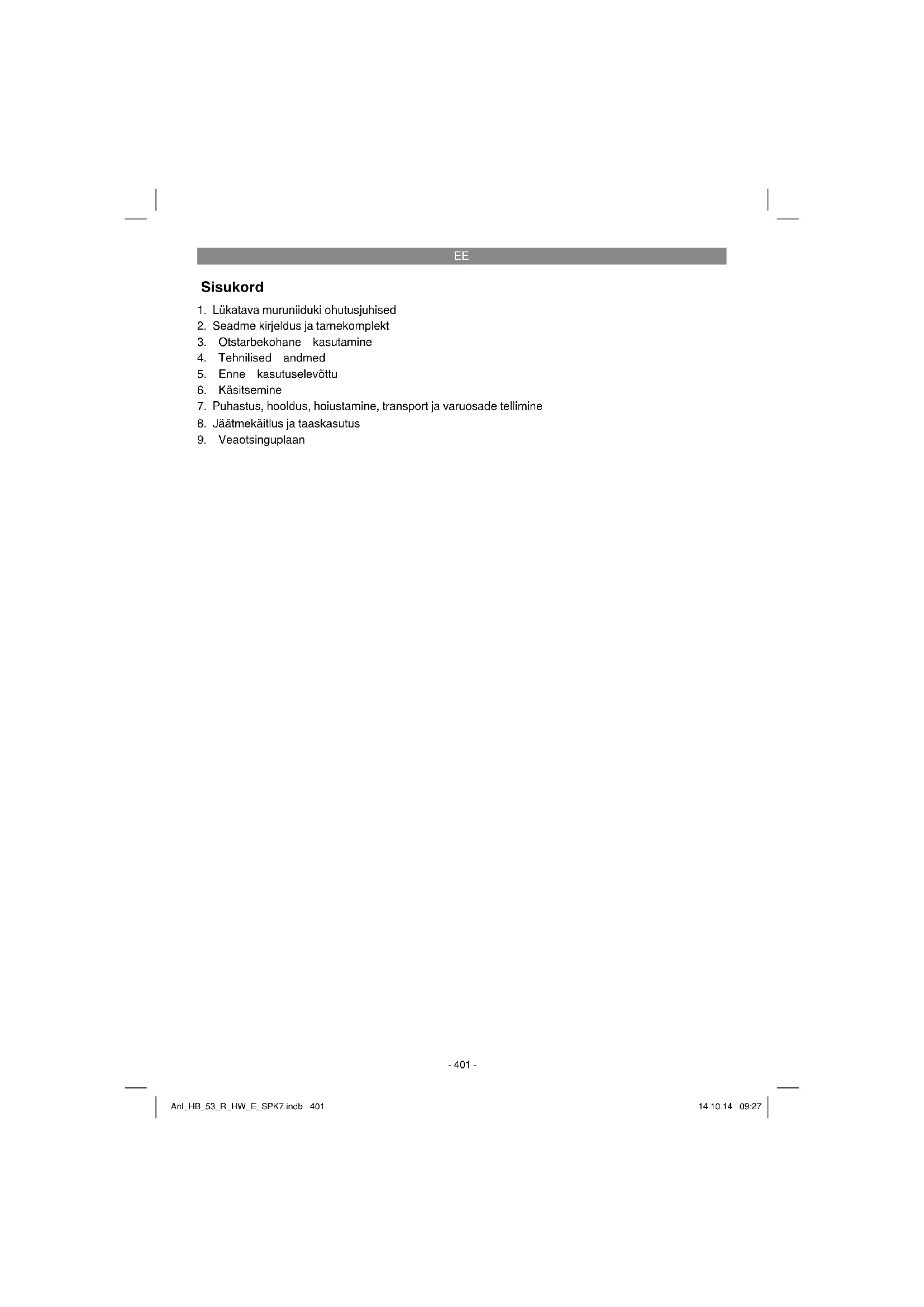

1. Lükatava muruniiduki ohutusjuhised
2. Seadme kirjeldus ja tarnekomplekt
3. Otstarbekohane kasutamine
4. Tehnilised andmed
5. Enne kasutuselevõttu
6. Käsitsemine
7. Puhastus, hooldus, hoiustamine, transport ja varuosade tellimine
8. Jäätmekäitlus ja taaskasutus
9. Veaotsinguplaan

EE

⚠ Tähelepanu!

Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

1. Lükatava muruniiduki ohutusjuhised

Märkused

1. Lugege kasutusjuhendit hoolikalt. Tehke endale selgeks masina seadistused ja õige kasutamine.
2. Ärge lubage kunagi lastel või teistel isikutel, kes kasutusjuhendit ei tunne, muruniidukit kasutada. Kohalikes õigusaktides võib olla kehtestatud kasutaja miinimumvanus.
3. Ärge niitke kunagi siis, kui läheduses on isikuid, eriti lapsi või loomi. Arvestage, et masina juht või kasutaja vastutab teiste isikutega toimuvate önnetuste või neile tekkiva varalise kahju eest.
4. Kui peaksite selle seadme mönele teisele isikule edasi andma, andke kaasa ka see kasutussjuhend.

Ennetavad meetmed

1. Kandke niitmise ajal alati tugevaid jalanõusid ja pikki pükse. Ärge niitke paljajalu või kergetes sandaalides.
2. Vaadake üle maastik, kus seadmega tööle hakkate, ning eemaldage köik esemed, mis vöivad kinni jääda ja eemale paiskuda.
3. Hoiatus Bensiin on äärmiselt kergesti süttiv!
4. Hoidke bensiini ainult selleks ettenähtud anumates.
5. Tankige vabas öhus ja ärge täitmise ajal suitsetage.
6. Bensiini tuleb lisada enne mootori käivitamist. Mootori töötamise ajal või kui niiduk on kuum, ei tohi paagikorki avada ega bensiini lisada.
7. Kui bensiin on üle voolanud, et tohi proovida mootorit käivitada. Selle asemel tuleb masin bensiiniga kokkupuutunud pinnalt eemalda-da. Vältige igasugust süütamist, kuni bensiini-aurud on haihtunud.

- Ohutuse tagamiseks tuleb bensiinipaak ja paagi sulgurid kahjustuste korral vahetada.

1. Vahetage katkine summuti

2. Enne kasutamist tuleb alati visuaalselt kontrollida, et löikeinstrumendid, kinnituspoldid ja kogu löikeseadis ei oleks kulunud vöi kahjustatud. Tasakaalutuse vältimiseks vöib kulunud vöi kahjustatud löikeinstrumente ja kinnituspolte ainult komplektikaupa vahetada.

3. Mitme teraga seadmete puhul arvestage, et ühe tera pööramisel vöivad ka teised terad pöörlema hakata.

Käsitsemine

1. Ärge laske sisepõlemismootoril töötada kinnistes ruumides, kus võib koguneda ohtlik süsinikmonooksiid.
2. Niitke ainult päevavalges või korraliku kunstvalgustusega. Vältige võimalusel seadmega töötamist märjas rohus.
3. Hoolitsege selle eest, et teil oleks nõlvakutel alati kindel jalgealune.
4. Lükake masinat ainult köndimise kiirusel.
5. Ratastega masinate puhul: niitke ainult nõlva-kuga risti, mitte kunagi mäest üles ega alla.
6. Nõlvakul sõidusuunda muutes olge eriti ette-vaatlik.
7. Ärge niitke liiga järskudel nõlvakutel.
8. Olge eriti ettevaatlik, kui te muruniidukit ümber pöörate või enda poole tömbate.
9. Peatage löiketera, kui muruniitjat tuleb kal-lutada, transpordil üle muude pindade peale muru ning kui muruniitja viiakse niidetavale alale ja tuuakse sealt ära.
10. Ärge kasutage muruniidukit kahjustatud kaitseseadiste või kaitsevõrede või üldse pai-galdamata kaitseseadisteta, nagu nt põrke-plaat ja/või murukogumisseadised.
11. Ärge muutke mootori tavaseadistust ja ärge keerake seda üle.
12. Enne mootori käivitamist vabastage mootorpidur.
13. Käivitage mootor ettevaatlikult, vastavalt toot- ja juhistele. Hoidke piisavat vahet jalgade ja lõiketera vahel.
14. Mootori stardi või käivitamise ajal ei tohi muruniidukit kallutada. Seda tohib teha vaid erandjuhul, kui muruniidukit on vaja üles tõsta. Sellisel juhul kallutage seda ainult nii palju, kui on vältimatult vajalik, ja tõstke üles ainult kasutajapoolne külg.
15. Ärge käivitage mootorit, kui seisate väljaviskekanali ees.
16. Ärge pange kunagi käsi ega jalgu pöörlevate detailide külge või alla. Hoidke alati väljavis-

EE

keavast eemale.

1. Ärge töstke ega kandke muruniidukit töötava mootoriga.

2. Tõmmake süütevõti ning süüteküünla pistik välja:

3. enne kinnijäänud materjali või väljaviskekanali ummistuste kõrvaldamist;

4. enne muruniiduki kontrollimist, puhastamist või selle juures tööde teostamist;
5. kui läksite võõrkeha vastu. Enne muruniiduk uuesti käivitamist ja sellega töötamist uurige muruniiduki kahjustusi ja teostage vajalik remont. Kui muruniiduk hakkab ebatavaliselt tugevalt vibreerima, tuleb seda viivitamatult kontrollida;
6. kui te muruniidukist eemale lähete.
7. Seisake mootor ja veenduge, et lõiketera ning kõik liikuvad osad on täielikult seiskunud; - enne kui tangite.
8. Mootori seiskamisel tuleb gaasihoob seada asendisse „Stopp“. Bensiinikraan (kui on olemas) tuleb sulgeda.
9. Masina kasutamine üleliigse kiirusega võib suurendada önnetuseohtu.
10. Olge masina reguleerimise juures ettevaatlik ja vältige sõrmede jäämist liikuva lõiketööriista ja liikumatute seadmedetailide vahele.

Hooldus ja ladustamine

1. Selleks et seade oleks ohutus töökorras, hoolitsege alati selle eest, et mutrid, poldid ja kruvid oleksid kövasti kinni.
2. Ärge hoidke täis paagiga muruniidukit kunagi hoones, kus bensiiniaurud võivad lahtise tule või sädemetega kokku puutuda või süttida.
3. Enne muruniiduki paigutamist kinnistesse ruumidesse laske mootoril maha jahtuda.
4. Tuleohu vältimiseks hoidke mootor, summuti ja kütusepaagi piirkond murust, lehtedest ja väljatulevast määrdest (õlist) puhas.
5. Kontrollige regulaarselt, ega murukogumisseadis pole kulunud või rikkis.
6. Ohutuse tagamiseks asendage kulunud või kahjustatud detailid.
7. Kui on vaja kütusepaaki tühjendada, tuleb seda teha vabas öhus bensiini imipumbaga (saadaval ehituspoodides).

Kandke aku laadimise juures alati kaitseprille ja kindaid. Söövitava happe töttu esineb kõrgendatud vigastusoht!
- Aku laadimisel ei tohi kanda sünteetilistest materjalidest röivaid, et vältida elektrostaatilise laengu töttu tekkida vöivaid sädemeid.

HOIATUS! Plahvatusohtlikud gaasid – vältige leeke ja sädemeid.
- Laadur sisaldab osi, nagu nt lüliti ja kaitse, mis võivad luua elektrikaare ja sädemeid. Jälgige kindlasti head ventilatsiooni garaažis või ruumis!
- Laadur on mõeldud hooldusvabade 12 V akude jaoks.
- Ärge laadige ühekordselt kasutatavaid või vigaseid akusid.
• Järgige akutootja juhiseid.
- Enne aku ühendamist või klemmide sulgemist eraldage seade vooluvõrgust.
• Tähelepanu! Vältige leeke ja sädemeid.
- Laadimisel vabaneb plahvatusohtlik paukgaas.
• Kasutage seadet kuivas ruumis.
- Ettevaatust! Akuhape on söövitava toimega.
- Peske pritsmed nahalt ja riietelt otsekohe seebilahusega maha. Loputage happepritsmed silmast otsekohe veega (15 min) ja pöörduge arsti poole.
- Ärge laadige mittelaetavaid akusid.
- Järgige kindlasti akutootja andmeid ja juhi-seid.
- Ärge laadige üheaegselt mitut akut.
- Võrgukaabel ja laaduri juhtmed peavad olema laitmatus seisukorras.
• Hoidke lapsed akust ja laadurist kaugemale.
- Tähelepanu! Terava gaasilöhna korral on akuutne plahvatusoht. Ärge lülitage seadet välja. Ärge eemaldage akut toitevörgust. Öhutage ruumi otsekohe. Laske akut klienditeenistusel kontrollida.
- Ärge kasutage juhet valel otstarbel.
- Ärge töstke laadurit juhtmest ning ärge ka- sutage juhet selleks, et pistik pistikupesast välja tömmata. Kaitske kaablit kuumuse, öli ja teravate nurkade eest.
• Kontrollige, kas seadmel on kahjustusi.
- Katkised või kahjustatud detailid tohib lasta ainult klienditeenindustöökojas remontida või vahetada, kui kasutusjuhendis ei ole kirjas teisiti
- Pidage kinni vörgupinge väärtusest.
- Hoidke ühendused puhtad ja kaitske neid rooste eest.
- Iga puhastus- ja hooldustöö korral tuleb seade vooluvõrgust eraldada.
- Aku ühendamisel ja laadimisel tuleb kanda kaitsekindaid ja kaitseprille.
- Tähelepanu! Ärge ületage laadimisaega. Tõmmake pistik peale laadimisaja lõppu pistikupesast välja ja eraldage laadur akust.

EE

1.2 Ohutusabinõud akude jaoks

1. Jälgige alati, et akusid rakendatakse öige polaarsusega (+ ja –), nagu on märgitud akule.
2. Ärge laske akusid lühisesse.
3. Ärge laadige ühekordselt kasutatavaid aku- sid.
4. Ärge laadige akusid üle!
5. Ärge kuumutage akusid!
6. Ärge keevitage ega jootke vahetult akude läheduses!
7. Ärge võtke akusid lahti!
8. Ärge deformeerige akusid!
9. Ärge visake akusid tulle!
10. Hoidke akusid lastele kättesaamatus kohas.
11. Ärge lubage lastel ilma järelevalveta akusid vahetada!
12. Ärge hoidke akusid tule, pliitide või teiste soo- jusallikate lähedal. Ärge asetage akut otsese päikesekirguse kätte. Ärge kasutage ega hoidke neid kuuma ilmaga sõidukites.
13. Hoidke kasutamata akud metallesemetest eemal. Vastasel korral võib tekkida aku lühis ja seega kahjustused, põletused või isegi tu-leoht.
14. Kui seadet pikemat aega ei kasutata, eemaldage akud seadmest!
15. Ärge puutuge lekkinud akusid KUNAGI ilma vastava kaitseta. Kui lekkevedelik puutub kokku nahaga, tuleb selles piirkonnas nahk otsekohe jooksva vee all üle loputada. Takistage igal juhul silmade ja suu kokkupuutumist akuvedelikuga. Kui see siiski juhtub, pöörduge viivitamatult arsti poole.
16. Puhastage akukontaktid ja samuti seadmes paiknevad vastukontaktid enne akude pai-galdamist.

Seda seadet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed (kaasa arvatud lapsed) või kogemuste ja/või teadmisteta isikud; kui, siis ainult pädeva isiku järelevalve all või juhul, kui selliseid isikuid on õpetatud seadet kasutama. Lapsi tuleb jälgida, kontrollimaks, et nad seadmega ei mängiks.

Kasutuselt körvaldamine

Akud: Körvaldage kasutusest ainult söidukite re- monditöökodade, spetsiaalsete vastuvõtukohtade või eriprügi kogumiskohtade kaudu. Küsige teavet kohalikust omavalitsusest.

HOIATUS

Aku tuleb enne muruniiduki kallutamist välja võtta. Akuhape võib välja voolata.

Jääkriskid:

Ka seadme eeskirjadekohasel kasutamisel esineb alati jääkriske. Järgmised ohud võivad tekkida seoses seadme konstruktsiooniga:

1. kuulmiskahjustused, juhul kui ei kasutata sobivaid körvaklappe;
2. tervisekahjustused, mis tulenevad käelaba ja käevarre vibreerimisest, juhul kui seadet kasutatakse pikema aja jooksul või kasutatakse ja hooldatakse valesti.

⚠️ Hoiatus!

Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.

Seadmel asuva hoiatussildi seletus (vt joonis 21)

1) Lugege kasutusjuhendit
2) Tähelepanu! Oht väljapaiskuvate osade töttu. Püsige ohutul kaugusel.
3) Arge niitke liiga järskudel nõlvakutel. Ohutuse tagamiseks ei tohi muruniidukiga niita üle 15-kraadilistel kallakutel. Tähelepanu! Teravad terad – enne kõiki hooldus-, remondi-, puhastus- ja seadistustöid seisake mootor ja tömmake süüteküünla pistik välja.
4) Hoiatus lõikevigastuste eest. Pöörake tähelepanu pöörlevatele teradele.
5) Olge masina reguleerimise juures ettevaatlik ja vältige sörmede jäämist liikuva lõiketööriista ja liikumatute seadmedetailide vahele.
6) Vaadake üle maastik, kus seadmega tööle hakkate, ning eemaldage köik esemed, nt kivid, mänguasjad, pulgad ja traadijupid, mis vöivad kinni jääda ja eemale paiskuda. Årge niitke kunagi siis, kui läheduses on isikuid, eriti lapsi vöi loomi. Juhtige laste ja teiste isikute tähelepanu sellele, et töötamise ajal jäädaks niidukist eemale. Arvestage, et masina juht vöi kasutaja vastutab teiste isikutega toimuvate önnetuste vöi neile tekkiva varalise kahju eest.
7) Mootori käivitamis-seiskamishoob (l=mootor sisselülitatud; 0=mootor väljalülitatud)
8) Sõiduhoob (sidurihoob)

EE

2. Seadme kirjeldus ja tarnekomplekt

2.1 Seadme kirjeldus (joonised 1-20)

1a. Mootori käivitamis-seiskamishoob (mootorpidur)

1b. Sōiduhoob (sidurihoob)

1. Kütusepump (mehaaniline)

2. Ülemine ja alumine lükkesang

4a. Kogumiskott

4b. Külgmine väljaviskeava adapter

4c. Multšiadapter

5c. Külgmine väljaviskeava

1. Paagi täiteava kork

7a. Ölitäitekork

7b. Öli väljalaskekruvi

1. Lõikekõrguse reguleerimishoob

2. Käivitusnöör

3. 1 x juhtmeklamber

4. 4x fi kseerimismutter

12a. 2x kruvi M8 x 40 mm

12b. 2x kruvi M8 x 25 mm

1. Süüteküunlavõti

2. Akulaadija

3. Laadimispistik

4. Alusseib (4×)

5. Laadimispistik

6. Patareiboksi kaas

7. Kaitse (5 amprit)

8. 2 x juhtmeköidis

9. 2x kuuskantsisevõti

10. Süütelukk

11. Aku 12V 5 Ah

12. Süütekününla pistik

2.2 Tarnekomplekt

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puudu, põörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lähimasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi löpus esitatud garantiitingimustes olevat garantiitabelit.

- Avage pakend ja võtke seade ettevaatlikult välja.

- Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).

- Kontrollige, kas tarnekomplekt on terviklik.

- Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

• Hoidke pakend võimalusel kuni garantiiaja

lôpuni alles.

Tähelepanu!

Seade ja pakkematerjal ei ole laste mänguas-jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

• Bensiininiiduk
• Ülemine ja alumine lükkesang
Kogumiskott
• Külgmine väljaviskeava adapter
• Multšiadapter
• 1 x juhtmeklamber
• 4x fikseerimismutter
• 2x kruvi M8 x 40 mm
• 2x kruvi M8 x 25 mm
• Alusseib (4×)
• Süüteküunlavõti
Akulaadija
• 2x kuuskantsisevõti
Aku
• 2x juhtmeköidis
• Bensiininiiduki hooldusraamat
• Aku ohutusnõuanded
• Originaalkasutusjuhend

3. Otstarbekohane kasutamine

Seadet vöib kasutada ainult ettenähtud otstarbel. Igasugune muul otstarbel kasutamine ei ole lubatud. Köigi sellest tulenevate kahjude vöi vigastuste eest vastutab kasutaja/käitaja, mitte tootja.

Bensiinimootoriga muruniiduk sobib kasutami-seks kodumajapidamises ja hobiaianduses.

Eramajapidamise ja hobiaianduse muruniidukid on sellised, mille aastane kasutus ei ületa tavaliselt 50 tundi ning mida kasutatakse muru või muruplatside hooldamiseks, kuid mitte avalikes rajatistes, parkides, spordiplatsidel ega põllu- ja metsamajanduses.

Laadur on möeldud hooldusvabade 12 V starteriakude laadimiseks.

Pidage meeles, et meie seadmed ei ole ette nähtud kommerts-, kutsealaseks ega tööstuslikuks kasutamiseks. Kui seadet kasutatakse tööstuslikul või ärilisel otstarbel või ka nendega võrdväärsetes tegevustes, kaotab meiepoolne garantii kehtivuse. Muruniiduki nõuetekohase kasutamise

EE

eelduseks on tootja poolt antud kasutusjuhendi järgimine. Kasutusjuhendis on ka käitus-, hool-dus- ja korrashoiutingimused.

Tähelepanu! Füüsilise ohu töttu kasutajale ei tohi muruniidukit kasutada järgmisteks töödeks: põösaste, hekkide ja puhmaste pügamiseks; katusetaimestiku või rõdukastide ääretaimede või muru lõikamiseks või purustamiseks; könniteede puhastamiseks (puhtaks puhumiseks) ega hekseldajana puu- ja hekilõikmete purustamiseks. Veel ei tohi muruniidukit kasutada maapinna ebatasasuste, nt mutimullahunnikute tasandamiseks.

Ohutuse kaalutlustel ei tohi muruniidukit kasutada teiste tööriistade ega mingisuguste instrumendi-komplektide ajamseadmena.

4. Tehnilised andmed

Mootori tüüp .... ühesilindriline neljataktimootor .... 173 ccm/2,7kW

Pöörete arv n _0 : 2800 ± 100 min ^-1

Kütus:......Bensiin

Paagi maht: ca 1 l

Mootoriõli: ......ca 0,6 l / 10W30

Süüteküunal: F7RTC

Lõikekõrguse

reguleerimine: ...... tsentraalne (25–75 mm)

Lõikelaius: 525 mm

Kaal: 42,5kg

Akulaadija

Vörgupinge: 100–240V \~ 50/60 Hz

Nimi-väljundpinge: 12 V d.c.

Nimiväljundvool: 1 A

Aku mahutavus: 5 Ah

Ohutuskategooria: Ⅱ/回

Aku pinge: 12 V

Müra ja vibratsioon

Helirōhu tase L _pA ....86,1 dB(A)

Hälbepiir K _pA 2,5 dB

Müratase L _WA 98 dB(A)

Hälbepiir K_WA 0,91 dB

Kasutage kõrvaklappe.

Müra võib põhjustada kuulmiskaotust.

Võngete emissiooniväärtus a_h=4,549 m/s^2

Värisemine K = 1,5 m/s²

5. Enne kasutuselevõttu

5.1 Komponentide kokkupanemine

Kättetoimetamisel on möned detailid lahti vöetud. Kokkupanemine on lihtne, kui järgitakse järgmisi juhiseid.

Tähelepanu! Kokkupanemisel ja hooldustöödel on Teil vaja järgmisi lisatöövahendeid, mida ei ole tarnekomplektis:

• lame ôlikogumisvann (ōlivahetuse jaoks)
  • möötetops 1 | (öli-/bensiinikindel)
  • bensiinikanister
  • lehter (paagi täiteavasse sobiv)
• majapidamislapid (öli-/bensiinijääkide pühkimiseks; ära saab visata tanklas)
• bensiini imipump (plastmudel, saadaval ehituspoodides)
• käsipumbaga ölikann (saadaval ehituspoodides)
• mootoriōli

Montaž

1. Keerake juhtraud (joonis 3a/3) kruvide (joonis 3a/12b) ja tähtmutri (joonis 3a/11) abil mölemalt poolt kinni. Vastavalt soovitud sangakõrgusele valige välja üks kinnitusava. Tähelepanu! Reguleerige mölemale poolele üks ja sama kõrgus! Jälgige, et hiljem kinnitatud trossid ei jääks ette.
2. Fikseerige ülemine lükkesang alumise lükkesanga külge tähtmutrite (pos. 11) ja kruvide (pos. 12) abil, nagu on näidatud joonisel 3b.
3. Asetage käivitusnööri käepide (joonis 3c/9) selleks ettenähtud konksu külge, nagu joonisel 3c on näidatud.
4. Fikseerige trossid juuresolevate klambrite (joonis 3d/10) abil juhtraua külge.
5. Tõstke väljaviskeava kaas (pos. 5a) ühe käega üles ja paigaldage murukogumiskorv (pos. 4a), nagu joonisel 4a on näidatud.

Tähelepanu! Aku kallal töötamisel ja selle kasutusest körvaldamisel tuleb järgida tootja ohutuseeskirju.

EE

Hoiatus! Enne aku paigaldamist peaks sel-leks volitatud isik eemaldama endal metallist käevõrud, käekellad, sörmused jms. Kui need esemed puutuvad kokku akupoolustega või voolujuhtivate juhtmetega, võib see põhjustada põletushaavu.

Hoiatus! Kontrollige enne igakordset kasutuselevõttu juhtmete ja pistiku isolatsiooni. Defektse isolatsiooni korral ei tohi seadet tööle panna.

Hoiatus! Laske remonditöid teostada ainult spetsiaalses töökojas või tootja juures.

5.2 Aku paigaldamine ja väljavõtmine (joonis 13-16)

Tähelepanu! Kasutage niidukit ainult hooldusvaba 12 V akuga.

Eemaldage akukate (pos. 18), nagu joonisel 13 näidatud.

Asetage aku (pos. 23) sokli (joonis 14) peale. Ühendage köigepealt punane juhe + külge ja seejärel sinine juhe – külge (joonis 15-16). Pai-galdage uuesti akukate. Väljavõtmine toimub vastupidises järjekorras.

Tähelepanu! Ärge eemaldage akut töötamise ajal pardavõrgust, see võib rikkuda laadimiselek- troonika.

5.3 Kaitsme vahetamine (joonis 17)

Vahetage defektne kaitse välja (pos. 19), nagu on näidatud joonisel 17.

5.4 Aku laadimine pardavõrgu kaudu

Akut laaditakse töötamise ajal generaatori abil pardavõrgu kaudu.

5.5 Aku laadimine laaduri abil (joonis 18-20) Kui aku on tühi, laetakse seda laaduri abil (tarne-komplektis) majapidamise elektrivõrgu kaudu. Järgige laadimisel akutootja ohutusjuhiseid.

Pärast aku ühendamist akulaaduriga võite laaduri 100-240 V \~ 50/60 Hz pistikupesasse ühendada. Möne teise pingega pistikupesasse ühendada ei tohi.

Punane lamp laaduril näitab, et akut laetakse. 5–7 tunni pärast on aku täielikult laetud. Seda näitab roheline lamp laaduril. Ärge laadige akut kauem kui 12 tundi, see võib akut rikkuda.

Kui laadimine on lôpetatud (roheline tuli põleb),

Tähelepanu! Laadimise tõttu võib tekkida paukgaas, mistõttu tuleb laadimise ajal vältida sädemete teket või lahtist tuld.

Laadimisaja arvestamine:

Laadimisaja määrab aku täituvuse tase. Tühja aku korral vöib ligikaudset laadimisaega arvestada järgmise valemi järgi:

Laadimisaeg/h =

Aku maht Ah / Amp. (laadimisvool aritm.)

Näide = 4 Ah / 0,4 A = 10 h max

Mõõdukalt tühjenenud aku korral liigub tugev käivitusvool umbes nimivoolu tugevusena. Laadimise aja jooksul alaneb laadimisvool.

5.6 Lõikekõrguse reguleerimine

Tähelepanu! Löikekörgust vöib reguleerida ainult siis, kui mootor on seisatud ja süüte- kühna pistik välja tömmatud.

• Enne niitmise alustamist kontrollige, ega lõike-instrumendid pole nürid ega nende kinnitus-vahendid kahjustatud. Asendage nürid ja/või kahjustatud lõiketerad vajadusel kogu komplektina, et mitte tasakaalutust tekitada. Selle kontrollimise ajal seisake mootor ja tömmake süüteküünla pistik välja.
• Lõikekõrguse reguleerimine toimub tsentraalselt lõikekõrguse reguleerimishoovaga (joonis 7 / pos. 8). Võimalikud on erinevad lõikekõrgused.
• Kasutage lõikekõrguse reguleerimishooba ja tömmake see soovitud asendisse. Laske lõikekõrguse reguleerimishooval fikseeruda.

6. Käsitsemine

Tähelepanu!

Mootor tarnitakse ilma kütuseta. Enne töö alustamist pange kindlasti masinasse öli ja bensiini.

Aku ei ole tarnimise ajal ühendatud. Ühendage aku enne kasutuselevõttu, nagu joonisel 5.2 on kirjeldatud.

Laadige aku pärast pikemat seismist enne kasutuselevõttu täielikult (joonis 5.5).

EE

Muruniiduk on tahtmatu käivituse vältimiseks varustatud mootorpiduriga (joonis 5a / pos. 1a), mida tuleb enne muruniiduki käivitamist vajutada. Mootori käivitamis-seiskamishoob peab vabastamisel minema tagasi algasendisse ning mootor seisatakse automaatselt.

E-starteri abil käivitamine

Veenduge, et süütejuhe oleks süüteküünla külge ühendatud. Käivitage kütusepumpa (mehaaniline) (joonis 6/pos. 2) kolm korda.

Soekäivitus:

Kui töövalmis mootorit käivitatakse, on vaja kütusepumpa (mehaaniline) kasutada.

Seiske muruniiduki taga. Hoidke mootori käivitamis-seiskamishoob (joonis 5b) ühe käe abil tömmatuna. Käivitage mootor, keerates süütevõtit süütelukus (joonis 1/pos. 22). Kui mootor on käivitunud, keerake süütevõti kohe tagasi lähteasendisse. Süütevõtme uuestikeeramine mootori töötamise ajal põhjustab käivitussüsteemi kahjustumist.

Tagasikeriva nööriga starteri abil käivitamine

Veenduge, et süütejuhe oleks süüteküünla külge ühendatud. Käivitage kütusepumpa (mehaaniline) (joonis 6/pos. 2) kolm korda.

Soekäivitus:

Kui töövalmis mootorit käivitatakse, on vaja kütu-sepumpa (mehaaniline) kasutada.

Seiske muruniiduki taga. Hoidke mootori käivitamis-seiskamishoob (joonis 5b) ühe käe abil tömmatuna. Käivitage mootor tagasikeriva nööriga starteri abil (joonis 1/pos. 9). Selleks tömmake käepide u 10–15 cm (kuni tuntava takistuseni) välja, seejärel tömmake jõuliselt nõksatusega enda poole. Kui mootor ei käivitu, tömmake veel kord käepidemest.

Tähelepanu!

Ärge laske starterinööril tagasi paiskuda. Tähelepanu: Külma ilma korral vöib olla vajalik käivitusprotsessi korrata. Enne muruniitmise algust peate seda toimingut möned korrad teostama, veendumaks, et köik korralikult töötab. Iga kord, kui peate muruniiduki juures mönda seadistus- ja/või remonditööd tegema, oodake, kuni tera enam ei pöörle. Seisake mootor enne igat seadistus-, hooldus- ja remonditööd.

Märkus.

1. Mootorpidur (joonis 5a / pos. 1a): kasutage mootori seiskamiseks mootori käivitus-seiskamishooba. Kui te mootori käivitus-seiskamishoova vabastate, seiskuvad mootor ja löiketera automaatselt. Niitmiseks hoidke hooba tööasendis (joonis 5b). Enne tegelikku niitmist tuleb Teil käivitus-seiskamishooba mitu korda kontrollida. Veenduge, et tross oleks kergesti liikuv.
2. Sõiduhoob /sidurihoob (joonis 5a / pos. 1b): kui te seda (joonis 5c) vajutate, ühendatakse sõiduajami sidur ja muruniiduk hakkab töötava mootori korral liikuma. Liikuva muruniiduki peatamiseks vabastage sõiduhoob öigeaegselt. Harjutage esimesel niitmisel liikuma hakkamist ja kinni pidamist, kuni olete liikumisega tuttav.
3. Hoiatus: lõiketera põörleb, kui mootorit käivitatakse. NB: enne mootori käivitamist liigutage mootorpidurit mitu korda, kontrollimaks, kas stopp-nöör ka korralikult toimib. NB: Pika kasutuseaga mootor on konstrueeritud muru lõikekiirusega ja muru kogumiseks kogumiskorvi.
4. Kontrollige ölitaset.
5. Kasutage bensiini lisamiseks lehtrit ja mõõdu- topsikut. Veenduge, et bensiin oleks puhas.
   Hoiatus: Kasutage ainult turvalist bensiinikanis-trit. Ärge suitsetage bensiini lisamise ajal. Enne bensiini lisamist lülitage mootor välja ja laske sel mõned minutid jahtuda.
6. Veenduge, et süütejuhe oleks süüteküünla külge ühendatud.
7. Seiske muruniiduki taga. Üks käsi peab olema mootori käivitus-seiskamishooval. Teine käsi peab olema starteri käepidemel.
8. Käivitage mootor tagasitõmbuva nööriga starteri (joonis 1 / pos. 9) abil. Selleks tömmake käepide u 10–15 cm (kuni tuntava takistuseni) välja, seejärel tömmake jõuliselt nõksatusega enda poole. Kui mootor ei käivitu, tömmake veel kord käepidemest.
   Tähelepanu! Ärge laske starterinööril tagasi paiskuda.
   Tähelepanu: külma ilma korral vöib olla vajalik käivitusprotsessi korrata.

Multšimine (joonis 4b)

Multšimisel peenestatakse niidetud materjal niiduki kinnises korpuses ja jaotatakse uuesti murule. Rohu kogumine ja edasine käitlemine jäävad ära.

EE

Tähelepanu: multšimine on võimalik ainult suhteliselt lühikese muru korral. Parimad tulemused saavutate ainult multšitera abil (saadaval lisatarvikuna).

Multšimisfunktsoioni kasutamiseks võtke kogumiskott küljest ja lükake multšiadapter (pos. 4c) väljaviskeava külge ja sulgege väljalaskeklapp.

Külgmine väljaviskeava (joonis 4c)

Külgmise väljaviskeava kasutamiseks peaks multšiadapter olema paigaldatud. Paigaldage külgmine väljaviskeadapter (pos. 4b), nagu on näidatud joonisel 4c.

6.1 Enne niitmist

Tähtsad juhised

1. Riietuge õigesti. Kandke tugevaid jalatseid, mitte sandaale ega tenniseid.
2. Kontrollige lõiketera. Köver või muud moo-di kahjustatud tera tuleb originaalteraga asendada.
3. Täitke bensiinipaak vabas öhus. Kasutage täitelehtrit ja mõõdukopsikut. Pühkige ülevoo-lanud bensiin ära.
4. Lugege ja järgige kasutusjuhendit ning juhi- seid mootori ja lisaseadmete kohta. Hoidke juhend ka teiste seadme kasutajate jaoks kättesaadavas kohas.
5. Heitgaasid on ohtlikud. Käivitage mootor ainult vabas öhus.
6. Veenduge, et köik ohutusseadised oleks olemas ja ka töötaksid korralikult.
7. Seadet võib kasutada ainult selline inimene, kes selleks sobib.
8. Märja muru niitmine võib olla ohtlik. Niitke muru võimalikult kuivalt.
9. Paluge teistel inimestel või lastel niidukist eemale hoida.
10. Ärge niitke kunagi halva nähtavuse korral.
11. Tõstke maas vedelevad lahtised esemed enne niitmist üles.

6.2 Juhised õigeks niitmiseks

Tähelepanu! Ärge avage väljaviskeluuki kunagi siis, kui kogumisseadeldist tühjendatakse ja mootor veel töötab. Liikuv tera vöib pöhjustada vigastusi.

Kinnitage väljaviskeluuk ja murukogumiskorv alati korralikult. Enne eemaldamist lülitage mootor välja.

Pidage alati kinni juhtraua pikkusest ohutust kau-gusesët tera korpuse ja kasutaja vahel. Nõlvakutel ja mäekülgedel niites ja sõidusuunda muutes on vaja erilist ettevaatlikkust. Hoolitsege kindla jalge-aluse eest, kandke libisemiskindlate, haarduvate taldadega jalatseid ja pikki pükse. Niitke alati nõlvakuga risti.

Ohutuse kaalutlustel ei tohi muruniidukiga niita üle 15-kraadilistel kallakutel.

Olge eriti ettevaatlik tagurpidi liikumisel ja muruniiduki tömbamisel. Komistamisoht!

6.3 Niitmine

Niitke ainult teravate, tervete teradega, et rohukörred narmendama ei hakkaks ega muru kollaseks muutuks.

Puhta lõiketulemuse saavutamiseks juhtige muruniidukit võimalikult sirgeid radu pidi. Seejuures peavad need rajad alati mõne sentimeetri jagu kattuma, et ühtki riba muru püsti ei jääks.

Hoidke niiduki korpuse alumine pool puhas ja eemaldage kindlasti murujäägid. Jäägid raskendavad käivitumist, rikuvad lõikekvaliteeti ja muru väljaviset. Nõlvakutel tuleb sättida lõikerada risti mäekülge.

Muruniiduki kõrvale libisemist saab takistada ülespoole kaldu asendiga. Valige lõikekõrgus vastavalt muru tegelikule pikkusele. Niitke mitu korda, nii et ühe korraga lühendataks muru maksimaalselt 4 cm võrra. Enne tera üksköik missugust kontrolli seisake mootor. Arvestage sellega, et pärast mootori väljalülitamist pöörleb tera veel mõne sekundi jooksul edasi. Ärge püüdke kunagi tera peatada. Kontrollige regulaarselt, kas tera on õigesti kinnitatud, heas seisukorras ja korralikult teritatud. Kui see nii ei ole, teritage või asenda-ge tera. Kui liikuv tera puutub mingi asja vastu, seisake muruniiduk ja oodake, kuni tera täielikult seisab. Seejärel kontrollige tera ja terahoidiku seisukorda. Kui midagi on kahjustatud, tuleb see välja vahetada.

Juhised niitmiseks:

1. Pange tähele kövu esemeid. Muruniiduk vöib kahjustuda vöi tekitada vigastusi.
2. Kuum mootor, summuti või ajam võivad põhjustada põletusi. Ärge puutuge!
3. Nõlvakutel või järsult langeva maastiku korral niitke ettevaatlikult.
4. Päevavalguse puudumisel või ebapiisava kunstvalgustuse töttu tuleb niitmine lõpetada.

EE

1. Kontrollige niidukit, tera ja teisi detaile, kui Te sõitsite võõrkeha otsa või kui seade vibreerib tavalisest tugevamini.
2. Ärge tehke ühtegi seadistuse muudatust ega remonti ilma mootorit eelnevalt seiskamata. Tõmmake süütejuhtmepistik välja.
3. Tänaval või selle läheduses jälgige liiklust. Hoidke muru väljaviskeava teest kaugemale.
4. Vältige kohti, kus rattad enam ei haardu või niitmine ei ole ohutu. Tagurpidi liikumisel veenduge, et Teie taga ei oleks väikesi lapsi.
5. Tiheda, kõrge muru korral seadistage kõrgeim lõikeaste ja niitke aeglaselt. Enne muru või muude ummistuste kõrvaldamist seisake mootor ja lahutage süütejuhe.
6. Årge eemaldage kunagi detaile, mis on möel-dud ohutuse jaoks.
7. Ärge valage kunagi bensiini mootorisse, mis on veel kuum või töötab.

6.4 Murukogumiskorvi tühjendamine Kohe, kui murujäägid niitmise ajal maha jäävad, tuleb kogumiskorvi tühjendada. Tähelepanu! Enne kogumiskorvi äravõtmist seisake mootor ja oodake lõiketera seismajäämist.

Kogumiskorvi äravõtmiseks tõstke ühe käega väljaviskeluuk üles, teise käega võtke kogumiskorv kandesangast välja (joonis 4a).

Ohutusnõuetele vastavalt langeb väljaviskeluuk kogumiskorvi väljavõtmisel kinni ja sulgeb tagumise väljaviskeava. Kui seejuures jäävad murujäägid avasse rippuma, on mootori hölpsamaks käivitamiseks vaja muruniidukit umbes 1 m võrra tagasi tömmata.

Ärge eemaldage lõikamisjääke niiduki korpuse ja tööinstrumenti küljest käe ega jalaga, vaid sobiva abivahendiga, nt harja või käsiharjaga.

Korraliku kokkukogumise tagamiseks tuleb kogumiskorv ja eriti õhuvõre seestpoolt pärast kasutamist puhastada.

Pange kogumiskorv kohale ainult väljalülitatud mootori ja seisva lõikeinstrumendiga.

Töstke väljaviskeluuk ühe käega üles, teise käega hoidke kogumiskorvi käepidemest ja pange ülalt kohale.

6.5 Pärast niitmist

1. Enne muruniiduki paigutamist kinnisesse ruu-mi laske mootoril maha jahtuda.
2. Eemaldage enne hoiustamist muru, lehed, määrded ja öli. Ärge hoidke muruniiduki peal teisi asju.
3. Enne järgmist kasutamist kontrollige köiki kruvisid ja mutreid. Lõdvalt kinni olevad kruvid tuleb kinni keerata.
4. Tühjendage enne järgmist kasutamist murukogumiskorv.
5. Eraldage süüteküunlapistik, et takistada lubamatut kasutamist.
6. Jälgige, et niidukit ei jäetaks ohuallika kõrva- le. Gaasiaurud võivad põhjustada plahvatuse.
7. Remontimisel võib kasutada ainult originaaldetaile või tootja poolt heakskiidetud detaile (vt garantiitunnistuse aadressi).
8. Kui niidukit pikemat aega ei kasutata, tühjendage bensiinipaak bensiini imipumbaga.
9. Lapsed ei tohi niidukit kasutada. See ei ole mänguasi.
10. Ärge hoidke bensiini sädemeallika läheduses. Kasutage alati kontrollitud kanistreid. Hoidke bensiin lastest eemal.
11. Ölitage ja hooldage seadet
12. Mootori seiskamine: Mootori seiskamiseks laske mootori käivitamis-seiskamishoob (joonis 5a / pos. 1a) lahti. Tömmake süüteküunlapistik süüteküunlalt ära, et takistada mootori käivitumist. Kontrollige enne järgmist käivitamist mootorpiduri trossi. Kontrollige, kas tross on öigesti paigaldatud. Kokkumurtud või kahjustatud pidurdustross tuleb vahetada.

7. Puhastus, hooldus, hoiustamine, transport ja varuosade tellimine

Tähelepanu!

Töötava mootori korral ärge tehke midagi süütesüsteemi voolujuhtivate detailide juures ega puudutage neid. Enne köiki hooldus- ja korrashoiutöid tömmake süüteküunlapistik süüteküunlalt ära. Ärge tehke töötava seadme juures mingisuguseid töid. Tööd, mida selles kasutusjuhendis pole kirjeldatud, tuleb lasta teha volitatud töökojas.

EE

7.1 Puhastamine

Pärast igat kasutamist tuleb niidukit põhjalikult puhastada. Eriti terakinnituse alumist pool. Sel-leks kallutage muruniidukit vasakule küljele (õlitä-teava vastasküljele).

Märkus: enne kui muruniiduki küljele kallutate, tehke kütusepaak imipumbaga täiesti tühjaks. Muruniidukit ei tohi kallutada üle 90 kraadi. Köige kergem on mustust ja muru eemaldada kohe pärast niitmist. Kuivanud murujäägid ja mustus võivad niitmistööd takistada. Kontrollige, kas muru väljaviskekanal on murujääkidest puhas, vajadusel eemaldage jäägid. Ärge puhastage niidukit kunagi veejoa ega körgsurvepesuriga. Arvestage, et seadme sisemusse ei tohi vett sattuda. Agressiivseid puhastusvahendeid nagu külmpuhastusvahend või puhastusbensiin ei tohi kasutada.

7.2 Hooldus

Hooldusintervallid leiate juuresolevast bensini hooldusvihikust.

Tähelepanu: määrdunud hooldusmaterjal ja käitusained viige selleks ettenähtud kogumiskohta.

7.2.1 Rattateljed ja rattarummud

Neid tuleks kord hooajal kergelt sisse määrida. Selleks võtke ilukapslid kruvikeerajaga ära ja va-bastage rataste kinnituskruvid.

7.2.2 Tera

Ohutuse kaalutlustel laste tera ainult volitatud töökojas teritada, tasakaalustada ja paigaldada. Optimaalse töötulemuse saavutamiseks soovitame lasta tera kord aastas kontrollida.

Tera vahetamine (joonis 8)

Lõikeinstrumendi vahetamisel võib kasutada ainult originaalvaruosi. Tera tähis peab vastama varuosaloendis toodud numbrile. Ärge paigaldage kunagi teistsugust tera.

Kahjustatud tera

Kui tera peaks köigest ettevaatlikkusest hoolimata mingi takistuse vastu minema, seisake mootor kohe ja tömmake süüteküünlapistik ära. Kallutage niidukit küljele ja kontrollige tera kahjustusi. Kahjustatud või köverad terad tuleb välja vahetada. Ärge painutage köverat tera sirgeks. Ärge töötage kunagi kövera või väga kulunud teraga, see põhjustab vibratsiooni ja selle tagajärjel võib niidukile lisakahjustusi tekkida. Tähelepanu: kahjustatud teraga töötamisel on vigastusoht.

Tera teritamine

Tera lõikekülgä saab metallviiliga teritada. Tasakaalutuse vältimiseks laske teritada ainult volitatud töökojas.

7.2.3 Ölitaseme kontroll

Tähelepanu: ärge käitage mootorit kunagi ilma ölita või liiga vähese öliga. See võib põhjustada mootori kahjustumist.

Õlitaseme kontrollimine:

Asetage muruniiduk tasasele, siledale pinnale. Keerake ölimöötevarras (joonis 9a / pos. 7a) vasa-kule pöörates ära ja pühkige varras puhtaks. Pis-tke möötevarras kuni piirajani täiteavasse sisse tagasi, ärge keerake kinni. Tõmmake möötevarras välja ja vaadake horisontaalses asendis ölitaset. Ölitase peab olema ölimöötevarda tähiste MAX ja MIN vahel (joonis 9b).

Õlivahetus

Mootoriöli tuleb vahetada ruumitemperatuuril. Eemaldage tera ja kiilrihma kate, nagu joonisel 8 ja 9c on kujutatud.

• Pange muruniiduki alla lame ölikogumisvann.
• Avage ölitäitekork (joonis 9a / pos. 7a).
• Avage öli väljalaskekork (joonis 9d / pos. 7b). Laske soojal mootoriölil kogumisnõusse voolata.
• Pärast vana öli väljavoolamist sulgege öli väljalaskekruvi.
• Valage mootoriõli sisse kuni õlimõõtevarda ülemise märgini.
• Tähelepanu! Ölitaseme kontrollimiseks ärge keerake ölivarrast kinni, vaid asetage see ainult kuni keermeni sisse.
• Vana öli tuleb suunata jäätmekäitlusse vastavalt kehtivatele seadustele.

7.2.4 Trosside hooldus ja seadistamine

Ölitage trosse sageli ja kontrollige nende liikuvust.

7.2.5 Ôhufi ltri hooldamine (joonis 10)

Määrdunud õhufi Iter vähendab mootori võimsust, sest karburaatorisse pääseb vähe õhku. Väga tolmuse õhu korral tuleb õhufi ltrit sagedamini kontrollida.

Tähelepanu: ärge puhastage öhufiltrit mitte mingil juhul bensiini või süttivate lahustitega. Puhastage öhufi ltrit ainult suruõhuga või kloppides.

EE

Puhastage süüteküünal vasktraatharja abil.

• Tõmmake süüteküünla pistik (joonis 11 / pos. 24) keerates välja.
  • Eemaldage süüteküünal küünlavõtmega.
• Kokkupanek toimub vastupidises järjekorras.

7.2.7 Kiilrihma kontrollimine

Kiilrihma kontrollimiseks (joonis 12/pos. 7c) eemaldage tera ja kiilrihma kate, nagu joonisel 8 ja 9c on kujutatud.

7.2.8 Remont

Pärast remonti või hooldust veenduge, et köik ohutustehnilised detailid oleksid paigaldatud ja töökorras. Hoidke vigastusi tekitada võivaid detaile teistele inimestele ja lastele kättesaamatus kohas.

Tähelepanu! Vastavalt garantiiseadusele ei vastuta me kahjude eest, mis tekivad asjatundmatu remondi töttu või kui varuosadena ei kasutata originaaldetaile ega meie poolt lubatud detaile. Samuti ei vastuta me asjatundmatu remondi töttu tekitatud kahju eest. Laske remont teha klienditeenindusel või volitatud spetsialistil. Sama kehtib ka lisatarvikute kohta.

7.2.9 Tööajad

Tööaegade osas järgige kehtivaid eeskirju, mis võivad piirkonniti erineda.

7.2.10 Aku hooldus ja korrashoid

• Jälgige, et aku oleks alati kindlalt paigaldatud.
- Peab olema tagatud laitmatu ühendus elektrisüsteemiga.
• Hoidke aku puhta ja kuivana.

7.3 Muruniiduki ettevalmistus hoiustamiseks

Hoiatus: ärge eemaldage bensiini suletud ruumides, lahtise tule lähedal või suitsetades. Gaasiaurud võivad põhjustada plahvatuse või tulekahju.

1. Tühjendage bensiinipaak bensiini imipumba- ga.
2. Käivitage mootor ja laske sel töötada, kuni järelejäänud bensiin on ära kasutatud.
3. Teostage pärast iga hooaega ölivahetus. Selleks eemaldage soojast mootorist vana mootoriöli ja valage uus sisse.

4. Eemaldage silindri pealt süüteküünal. Lisage ölikannuga silindrisse u 20 ml öli. Tömmake aeglaselt starteri käepidet, et öli silindrit see-stpoolt kaitseks. Keerake süüteküünal kohale tagasi.

5. Puhastage silindri jahutusribid ja korpus.

6. Värvikihi kaitsmiseks puhastage kogu seade.
7. Hoidke seadet hästi ventileeritud kohas.
8. Võtke aku välja, kui panete muruniiduki kaue-maks kui kolmeks kuuks seisma.

Juhised aku hoiustamiseks leiate aku ohutusju-histest (punkt 3).

7.4 Muruniiduki ettevalmistus transportimiseks

1. Tühjendage bensiinipaak (vt punkt 7.3/1)
2. Laske mootoril nii kaua töötada, kuni järelejäänud bensiin on ära kulutatud.
3. Laske mootoriöli soojast mootorist välja.
4. Tömmake süüteküunlapistik süütekünlalt.
5. Puhastage silindri jahutusribid ja korpus.
6. Pange käivitusnöör konksu taha (joonis 3c). Vabastage tähtmutrid ja keerake ülemine juhtraud alla. Jälgige seejuures, et kokkukee-ramisel ei murtaks trosse kokku.
7. Hõördumise vältimiseks keerake mõni kiht lainepappi ülemise ja alumise juhtraua ja mootori vahele.

7.5 Kuluosad, kulumaterjal ja varuosad

Varuosad, kuluosad ja kulumaterjal nagu nt mootoriöli, kiilrihm, süüteküünlad, öhufilter, bensiinifilter, akud ja tera ei kuulu seadme garantii alla.

7.6 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised andmed:

• Seadme tüüp
• Seadme artikli number
  • Seadme identifitseerimisnumber

• Vajaliku varuosa number

Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.

8. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Viige katkised detailid spetsiaalsesse kogumiskohta. Küsige lisateavet erialakauplusest või kohalikust omavalitsusest!

EE

9. Veaotsinguplaan

Hoiatus: enne kontrollimist või reguleerimist seisake mootor ja tõmmake süütejuhe välja.

Hoiatus: ärge unustage, et kui mootor on pärast reguleerimist või remonti mõne minuti töötanud, on väljalasketoru ja teised detailid kuumad. Põletuste vältimiseks ärge puudutage neid.

Rike Võimalik põhjus Kõrvaldamine
Ebaühtlane töötami- ne, seadme tugev vibreerimine	- Kruvid on lahti- Terakinnitus on lahti- Tera on tasakaalust väljas	- Kontrollige kruvisid- Kontrollige terakinnitust- Vahetage tera välja
Mootor ei tööta - Mootori käivitamis-seiskamishoob ei ole vajutatud- Süüteküünal on defektne.- Kütusepaak tühi		- Vajutage mootori käivitamis-seiska- mishooba- Vahetage süüteküünal- Lisage kütust
Mootor töötab ebaühtlaselt	- Ōhufi Iter on määrdunud- Süüteküünal on määrdunud	- Puhastage õhufi Iter- Puhastage süüteküünal
Muru läheb kolla- seks, muru lõige on ebaühtlane	- Tera on nüri- Lõikekõrgus on liiga väike	- Teritage tera- Seadistage õige kõrgus
Väljaviskeava ei ole puhas	- Lõikekõrgus on liiga madal- Tera on kulunud- Kogumiskorv on ummistunud	- Seadistage õigesti- Vahetage tera- Tühjendage kogumiskorv
Akut ei laeta - Aku pistikühenduse kontakt on halb- Aku on rikutud- Kaitse (pos. 19) 5A on defektne		- Puhastage kontaktid- Laske akut spetsialistil kontrollida ja vajadusel vahetage välja- Kontrollige seadme toimimist möne teise akuga, vahetage kaitse välja
Starter ei keerle - Aku on tühi- Aku ei ole ühendatud- Pistikühendused puuduvad		- Laadige akut- Ühendage aku- Kontrollige pistikühendusi

EE

Ainult Euroopa Liidu riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.

Taaskasutusalternatiiv tagasisaatmisonõudele:

Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega vöib vana seadme loovutada ka tagasivötukohta, mis korraldab selle körvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.

Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.

Tehniliste muudatuste õigus reserveeritud

EE

Hooldusteave

Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.

Kategooria Näide
Kuluosad* Ōhufi lter, kōritrossid, kogumiskorv, rehvid, sōidusidur
Kulumaterjal / Kuluosad* Tera
Puuduolevad detailid

* ei pruugi tingimata tarnekomplektiga kaasas olla!

Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märki-gekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

• Kas seade on töötanud või oli ta algusest peale defektne?
• Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
  • Missugune tõrge Teie arvates seadmel on (põhitunnus)?
  Kirjeldage seda törget.

EE

Garantiitunnistus

Lugupeetud klient!

Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil vöi kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Täiendavat garantiid reguleeritakse nende garantiitingimustega. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hölmab ainult seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.

- seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).

- kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

1. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaaj kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

2. Garantiinõude esitamiseks registreerige defektne seade alltoodud aadressil: www.isc-gmbh.info. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.

LV

Satura rādītājs
