| Toote tüüp | Elektriline muruniiduk |
| Mark / Mudel | Hurricane HEME 1032 |
| Lõikelaius | 32 cm |
| Reguleeritav lõikekõrgus | 20-60 mm 3 astmel |
| Kogumiskorvi maht | 30 liitrit |
| Võimsustarve | 1000 W |
| Pinge / Sagedus | 220-240 V ~ 50 Hz |
| Mootori pöörlemiskiirus | 3500 p/min |
| Kaal | 9,1 kg |
| Helirõhutase (L_pA) | 86 dB(A) (määramatus 3 dB) |
| Garanteeritud helivõimsustase (L_WA) | 96 dB(A) |
| Vibratsioon roolil (a_h) | < 2,5 m/s² |
| Kaitsetase | II (topeltisolatsioon) |
| Ohutusseade | Käivituse lukustus, automaatne seiskumine hoova vabastamisel |
| Toitekaabli tüüp | HO5RN-F 3x1,5 mm² (max. 50 m) |
| Toide | 220-240 V pistikupesa koos 16 A kaitselüliti ja 30 mA rikkevoolukaitsmega |
| Nõutav monteerimine | Rool, rattad ja kogumiskorv tuleb kokku panna |
| Regulaarne hooldus | Korpuse ja korvi puhastamine pärast kasutamist, tera kontroll ja teritamine/vahetamine |
| Kuluvad osad | Tera (ref. 90.600.33), süsinikharjad, kiilrihm |
| Garantii | 60 kuud (5 aastat) tootmisvigade korral |
| Säilitustemperatuur | 5–30 °C, kuivas ja külmavabas kohas |
Korduma kippuvad küsimused - HEME 1032 Hurricane
Kasutajate küsimused teemal HEME 1032 Hurricane
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Muruniiduk PDF-formaadis tasuta! Leidke oma juhend HEME 1032 - Hurricane ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. HEME 1032 kaubamärgi Hurricane.

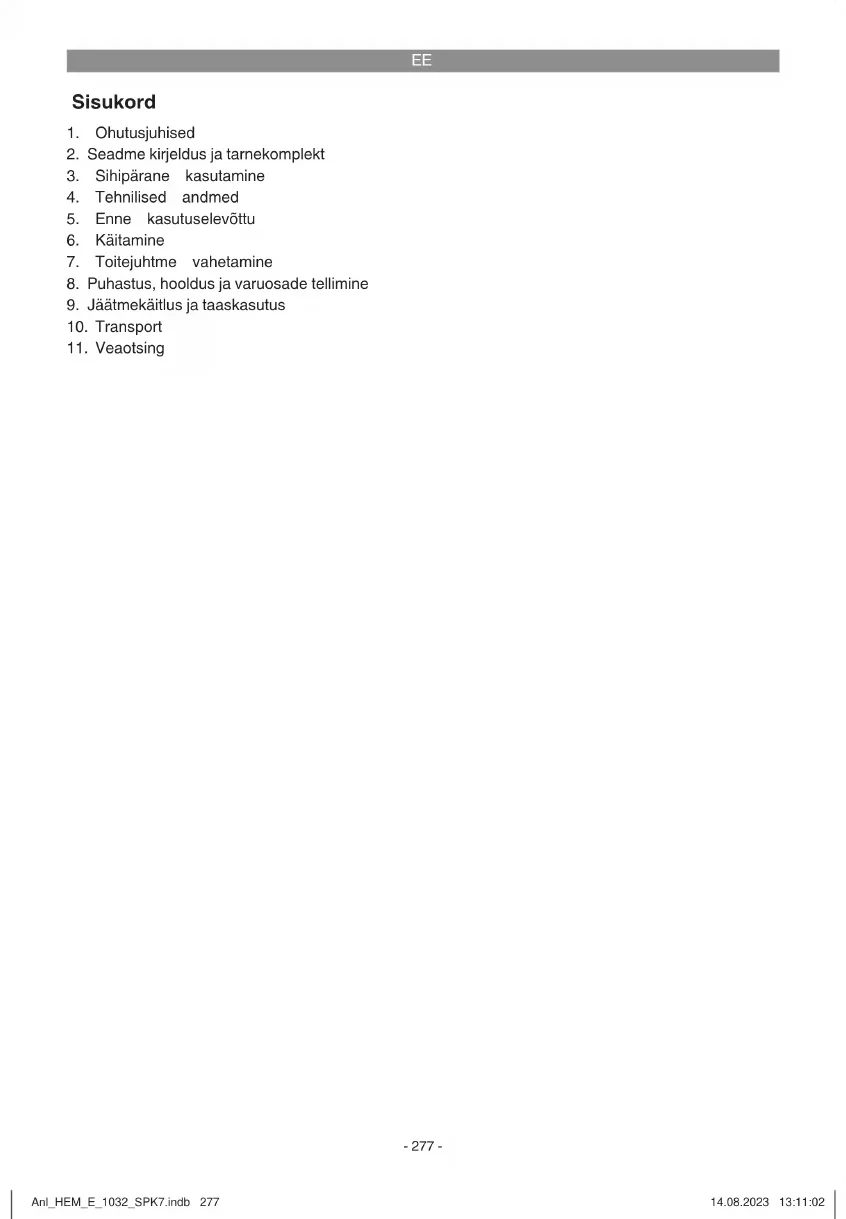

KASUTUSJUHEND HEME 1032 Hurricane
EE Originaalkasutusjuhend Elektriline muruniiduk
- Ohutusjuhised
- Seadme kirjeldus ja tarnekomplekt
- Sihipärane kasutamine
- Tehnilised andmed
- Enne kasutuselevõttu
- Käitamine
- Toitejuhtme vahetamine
- Puhastus, hooldus ja varuosade tellimine
- Jäätmekäitlus ja taaskasutus
- Transport
- Veaotsing
EE
Oht! - vigastusohu vähendamiseks lugege kasutusjuhendit
Seda seadet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete võimete inimesed (kaasa arvatud lapsed) või kogemuste ja/ või teadmisteta isikud; kui siis ainult pädeva isiku järelevalve all või kui neid on õpetatud seadet kasutama. Lapsi tuleb jälgida, kontrollimaks, et nad seadmega ei mängi.
Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi katsiooniga isikul vahetada.
EE
Oht!
Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korralikult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.
1. Ohutusjuhised
Vastavad ohutuseeskirjad leiate kaasasolevast brošüürist.
Oht!
Lugege köiki ohutusjuhiseid ja juhendeid.
Ohutusjuhiste ja juhendite eiramine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles.
Seadmel asuva hoiatussildi seletus (vt joonis 8)
1= Lugege enne kasutuselevõttu kasutusjuhendit 2= Kandke kõrva- ja silmakaitset
3= Hoidke körvalised isikud ohupiirkonnast eemal!
4= Ettevaatust! -Teravad löiketerad – eemaldage seade enne hooldustöid ja kahjustunud juhtme korral vooluvõrgust.
5= Tähelepanu! Tera pöörleb pärast mootori seiskumist edasi!
6= Ärge jätke seadet vihma või niiskuse kätte!
7= Tähelepanu! Hoidke toitekaabel lõikeriistadest eemal!
2. Seadme kirjeldus ja tarnekomplekt
2.1 Seadme kirjeldus (joonised 1/2)
- Sisse-/väljalülitusnupp
- Juhtme tömbetökis
- Vörgupistik
- Ülemine juhtraud
- Alumine juhtraud
- Kogumiskorv
- Kandesang
- Kogumiskorvi käepide
- Alumise juhtraua kinnituskruvid
- Ülemise juhtaua kinnituskruvid
-
Ülemise juhtraua kinnituskmutter
-
Juhtme kinnitusklambrid
- Kogumiskorvi korpuse pooled
- Rattad
- Rattakinnituskruvi
- Väljaviskeava luuk
2.2 Tarnekomplekt ja lahtipakkimine
Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puudu, põörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või kauplusse, kust Te seadme ostsite, ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud hooldusteabes toodud garantiitabelit.
- Avage pakend ja võtke seade ettevaatlikult välja.
- Eemaldage pakkematerjal ning pakke- ja transporditoed (kui on olemas).
- Kontrollige, kas tarnekomplekt on terviklik.
- Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.
- Hoidke pakend võimalusel kuni garantiiaja lõpuni alles.
Oht!
Seade ja pakkematerjal ei ole laste mänguas-jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!
• Elektriline muruniiduk
- Murukogur
• Originaalkasutusjuhend
- Ohutusjuhised
3. Sihipärane kasutamine
Muruniiduk sobib kasutamiseks kodu- ja hobiaias.
Eramajapidamise ja hobiaianduse muruniidukid on sellised, mille aastane kasutus ei ületa tavaliselt 50 tundi ning mida kasutatakse muru või muruplatside hooldamiseks, kuid mitte avalikes rajatistes, parkides, spordiplatsidel ega põllu- ja metsamajanduses.
Tähelepanu! Seoses kasutajale tekkiva ohuga ei tohi muruniidukit kasutada põõsaste, hekkide ja puhmaste pügamiseks; katusetaimestiku või rõdukastide ääretaimede või muru lõikamiseks või purustamiseks; könniteede puhastamiseks (puhtaks puhumiseks) ega hekseldajana puu- ja
EE
hekilõikmete purustamiseks. Veel ei tohi muruni- idukit kasutada maapinna ebatasasuste, nt muti- mullahunnikute tasandamiseks.
Ohutuskaalutlustel ei tohi muruniidukit kasutada teiste tööriistade ega mingisuguste instrumenti komplektide ajamseadmena, välja arvatud juhul, kui see on tootja poolt üheselt lubatud.
Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihipärane. Kõigi sellest tulenevate kahjude või vigastuste eest vastutab kasutaja/käitaja ja mitte tootja.
Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitõönduses ega tööstuses kasutamise otstarbel. Me ei anna mingit garantiid, kui seadet kasutatakse ettevõtluses, käsitõönduses või tööstuses jt sarnastel tegevusaladel.
4. Tehnilised andmed
Nimipinge: 220-240 V\~50 Hz
Võimsus: 1000 W
Mootori pöörlemissagedus: 3500 min ^1
Lõikelaius:....32 cm
Lõikekõrguse reguleerimine: .... 20–60 mm; 3-astmeline
Murukogumiskorvi maht: 30 liitrit
Helirôhutase L: 6 dB(A)
Hälbepiir K_pA : 3dB(A)
Mõõdetud müratase L _WA : 93,2 dB(A)
Hälbepiir K_WA 2,18dB(A)
Garanteeritud müratase L _WA : 96 dB(A)
Vibratsioon sangal a_hv : <2,5 m/s²
Ohutuskategooria: ...... II/☐
Kaal: 9,1kg
Oht!
Müra ja vibratsioon
Müra- ja vibratsiooniväärtused tehti kindlaks standardite EN ISO 3744:1995, EN ISO 11201:1995 ja EN ISO 20643:2005 järgi.
Piirake müra teket ja vibratsiooni miinimumi!
• Kasutage ainult täiesti korras seadmeid.
- Hooldage ja puhastage seadet korrapäraselt.
• Kohandage oma töömeetodid seadmega.
- Ärge koormake seadet üle.
• Laske seadet vajaduse korral kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
Kandkekindaid.
Ettevaatus!
Jääkriskid
Ka siis, kui te kasutate elektritööriista eeskirjadekohaselt, jääb jääkriskide oht alati püsi-ma. Esineda võivad järgmised elektritööriista konstruktsioonist ja mudelist tulenevad ohud:
- Kopsukahjustused juhul, kui ei kanta sobivat tolmukaitsemaski.
- Kuulmiskahjustused juhul, kui ei kanta sobivat kuulmiskaitset.
- tervisekahjustused, mis tulenevad käelaba ja käevarre vibreerimisest, juhul kui seadet kasutatakse pikema aja jooksul või kasutatakse ja hooldatakse valesti;
5. Enne kasutuselevõttu
Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele.
Hoiatus!
Enne seadme reguleerimist tömmake toite-pistik alati pistikupesast välja.
Muruniiduk tarnitakse osadena. Juhtraud, rattad ja kogumiskorv tuleb enne muruniiduki kasuta-mist täielikult kokku panna. Et kokkupanek oleks lihtsam, järgige punkt-punktilt kasutusjuhendit ja vaadake pilte.
Juhtraua paigaldamine (joonis 3a kuni 3d)
Pange alumine juhtraud (joonis 3a/ 5) selleks ettenähtud avasse (joonis 3a) ja kinnitage see, nagu joonisel 3b näidatud, alumise juhraua kinnituskruvide abil (joonis 3b/ 9). Toimige teisel pool analoogselt.
Ülemise juhtraua paigaldamisel saate kinnitusava valimise teel (joonis 3c) määrata kindlaks juhtraua körguse. Kinnitage ülemine juhtraud kas läbi avade L (madalama asetuse jaoks) või H (kõrge asetuse jaoks). Selleks kruvige ülemine juhtraud alumise juhtrauaga ülemise juhtraua kinnituskruvide abil kokku (joonis 3d/ 10).
Kogumiskorvi paigaldamine (joonis 4a kuni 4d)
Kõigepealt suruge kogumiskorvi käepide (8) avadesse ülemises kogumiskorvi korpuse pooles (13). Järgmisena pange mölemad kogumiskorvi korpuse pooled (joonis 4b/13) kokku. Jälgige, et
EE
ümberringi olevad plastist nagad fi kseeruksid. Kogumiskorvi külge riputamiseks tuleb mootor välja lülitada ja löiketera ei tohi enam pöörelda. Kogumiskorv riputatakse muruniiduki külge mölema konksu abil (joonis 4c/ A). Selleks avage ühe käega väljaviskeklapp (joonis 4d/16) ja riputage teise käega kogumiskorv külge, nagu on näidatud joonisel 4d. Väljaviskeklapp tömmatakse vedruga vastu kogumiskorvi.
Rataste kokkupanemine (5a ja 5b)
Paigaldage neli ratast (joonis 2/14), nagu on näidatud joonisel 5a. Selleks pöörake rataste kinnituskruvi (joonis 5a/15) päripäeva kinni. Paigaldage köik neli ratast samas positsioonis.
Lõikekõrguse reguleerimine
Tähelepanu!
Lõikekõrgust tohib reguleerida ainult seisatud mootori ja väljatõmmatud võrgukaabli korral.
Enne niitmise alustamist kontrollige, ega lõikeinstrument ole nüri ning ega selle kinnitusvahendid ole kahjustada saanud. Asendage nürid ja/või kahjustunud lõiketerad, et mitte tasakaalutust tekitada. Selle kontrollimise ajal seisake mootor ja tömmake võrgupistik välja.
Lõikekõrguse reguleerimine peab toimuma järgmiselt. Pöörake ratta (14) kinnitamiseks ratta kinnituskruvi (15) päripäeva kinni (joonis 5a), ratta vabastamiseks toimige vastupidises järjekorras. Vastavalt soovitud lõikekõrgusele saate nüüd ratta paigaldada positsioonis 1, 2 või 3 (joonis 5b). Paigaldage kõik neli ratast ühele ja samale kõrgusele nii, et lõiketera kulgeb muruga paralleelselt.
Positsioon Lõikekõrgus
1 60 mm
2 40 mm
3 20 mm
Elektriühendus
Muruniidukit võib ühendada igasse pistikupessa (220-240 V vahelduvvool). Siiski on lubatud ainult maandusega pistikupesad, mis on varustatud 16 A juhtme kaitselülitiga. Lisaks peab olema eellülitatud kuni 30 mA rikkevoolukaitselülti (RCD)!
Seadme ühendusjuhe
Kasutage ainult selliseid seadme ühendusjuhtmeid, mis ei ole kahjustunud. Seadme ühenduskaabel ei tohi olla suvalise pikkusega (kuni 50 m), sest muidu väheneb elektrimootori võimsus. Seadme ühendusjuhtme ristlöige peab olema 3
x 1,5 mm². Seadme ühendusjuhtmetel tekivad muruniitmisest eriti sageli isolatsioonikahjustused.
Selle põhjused on muuhulgas:
• Lõikekohad juhtmest ülesõitmise tõttu.
- Muljutud kohad, kui seadme ühenduskaabel viiakse uste või akende alt läbi
• Praod isolatsiooni vananemise tõttu.
- Murdekohad seadme ühendusjuhtme asjatundmatul kinnitamisel või juhtimisel.
Seadme ühendusjuhtmed peavad olema vähemalt H05RN-F tüüpi ja 3-soonelised. Seadme ühendusjuhtmel peab olema tüübitähise jäljend. Ostke ainult tähistatud seadme ühendusjuhtmeid! Seadme ühendusjuhtmete pistikud ja ühenduspesad peavad olema kummist ja pritsmekindlad. Seadme ühendusjuhtmed ei tohi olla suvalise pikkusega. Pikemad ühendusjuhtmed peavad olema suurema ristlöikega. Seadme juhtmeid ja ühendusjuhtmeid tuleb regulaarselt kahjustuste suhtes kontrollida. Jälgige, et juhtmed ei oleks kontrollimise ajal voolu all. Kerige seadme ühendusjuhe täiesti lahti. Kontrollige ka seadme ühendusjuhtme pistikute ja ühenduspesadega ühendamise kohti.
6. Käitamine
Ühendage vörgupistik (joonis 1/asend 3) pikendusjuhtmega. Pikendusjuhe tuleb kindlustada kinnitusega, nagu on näidatud joonisel 6.
Tähelepanu!
Tahtmatu sisselülitumise takistamiseks on muruniiduk varustatud sisselülituslukuga (joonis 6/asend A), mida tuleb vajutada, enne kui lülitus-nuppe (joonis 6/asend B) saab aktiveerida. Kui lülitusnupud lahti lastakse, siis lülitub muruniiduk välja. Viige seda toimingut läbi veel mõned kor-rad, veendumaks, et seade töötab nõuetekohaselt. Enne remondi- või hooldustööde tegemist peate veenduma, et tera ei põörle ja seade on vooluvõrgust eraldatud.
Tähelepanu! Ärge avage väljaviskeluuki kunagi siis, kui kogumisseadeldist tühjendatakse ja mootor veel töötab. Ringlev tera vöib pöhjustada vigastusi.
Kinnitage väljaviskeklapp või rohukogumiskorv alati hoolikalt. Enne eemaldamist lülitage mootor välja.
EE
Pidage alati kinni juhtraua pikkusest ohutust kau-gusest tera korpuse ja kasutaja vahel. Eriti ette-vaatlik tuleb olla nõlvakutel ja mäekülgedel niites ja sõidusuunda muutes. Tagage kindel asend ning kandke libisemiskindla ja nakkuva tallaga jalats-eid ning pikki pükse.
Niitke alati nõlvakuga risti. Ohutuse tagamiseks ei tohi muruniidukiga niita üle 15-kraadilistel kalla-kutel.
Olge eriti ettevaatlik tagurpidi liikumisel ja muruniiduki tömbamisel. Komistamisoht!
Juhised õigeks niitmiseks
Niitmisel soovitatakse ribati kattuvat tööviisi. Niitke ainult teravate, tervete teradega, et rohukörred narmendama ei hakkaks ega muru kollaseks muutuks.
Puhta lõiketulemuse saavutamiseks juhtige muruniidukit võimalikult sirgeid radu pidi. Seejuures peavad need rajad alati mõne sentimeetri jagu kattuma, et ühtki riba muru püsti ei jääks.
Niitmise sagedus söltub peamiselt muru kasvukii-rusest. Peamisel kasvuajal (mai-juuni) on soovitatav muru niita kaks korda nädalas, muidu üks kord nädalas. Löikekõrgus peab olema 4-6 cm ja järgmise niitmiseni peaks muru kasvama 4-5 cm. Kui muru on juba natuke pikemaks kasvanud, ei tohiks te seda kohe tavalisele kõrgusele tagasi niita. See kahjustab muru. Ärge niitke kunagi rohkem kui pool muru kõrgusest.
Hoidke niiduki korpuse alumine pool puhas ja eemaldage kindlasti murujäägid. Jäägid raskendavad niiduki käivitumist ning rikuvad lõikekvaliteeti ja muru väljaviset.
Nõlvakutel tuleb lõikerada mäeküljega risti seada. Muruniiduki kõrvale libisemist saab takistada ülespoole kaldu asendiga.
Valige lõikekõrgus vastavalt muru tegelikule pik- kusele. Käige muru mitu korda üle, nii et ühe kor- raga niidetakse maha maksimaalselt 4 cm muru.
Enne terade mis tahes viisil kontrollimist seisake mootor. Pidage meeles, et tera pöörleb pärast mootori väljalülitamist veel mõned sekundid edasi. Ärge püüdke kunagi tera peatada. Kontrollige regulaarselt, kas tera on öigesti kinnitatud, heas seisukorras ja korralikult teritatud. Vastupidisel juhul lihvige tera või vahetage see välja. Kui liikuv tera puutub mingi asja vastu, seisake muruniiduk
ja oodake, kuni tera täielikult seisab. Seejärel kontrollige tera ja terahoidiku seisukorda. Kahjustada saanud tera ja/või terahoidik tuleb välja vahetada. Asetage kasutatud ühendusjuhe silmusekujuliselt kasutatud pistikupesa ette maha. Niitke suunaga pistikupesast või juhtmest eemale ja jälgige, et seadme ühendusjuhe paikneb alati juba niidetud murul, et muruniiduk ühendusjuhtmest üle ei söidaks.
Niipea kui niitmise ajal jäävad murujäägid murule lebama, tuleb kogumiskorvi tühjendada. Tähelepanu! Enne kogumiskorvi mahavõtmist seisake mootor ja oodake, millal lõiketööriist seisma jääb.
Kogumiskorvi mahavõtmiseks tõstke ühe käega väljaviskeklappi ning võtke teise käega kogumiskorvi kandesangast hoides korv välja. Vastavalt ohutuseeskirjadele kukub väljaviskeklapp kogumiskorvi väljavõtmisel kinni ja sulgeb tagumise väljaviskeava. Kui seejuures jäävad murujäägid avasse rippuma, on mootori hölpsamaks käivitamiseks vaja muruniidukit umbes 1 m võrra tagasi tömmata.
Ärge eemaldage lõikamisjääke niiduki korpuse ja tööinstrumenti küljest käe ega jalaga, vaid sobiva abivahendiga, nt harja või käsiharjaga.
Korraliku kokkukogumise tagamiseks tuleb kogumiskorvi ja eriti võret pärast kasutamist seestpoolt puhastada.
Riputage kogumiskorv tagasi ainult väljalülitatud mootori ja seisatud lõiketööriista korral.
Töstke väljaviskeklapp ühe käega üles ja hoidke teise käega kogumiskorvi kandesangast ning riputage see ülevalt sisse.
7. Toitejuhtme vahetamine
Oht!
Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.
EE
8. Puhastus, hooldus ja varuosade tellimine
Oht!
Lahutage seade enne puhastustöid vooluvõrgust.
8.1 Puhastamine
- Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.
- Soovitame puhastada seadet otsekohe pärast iga kasutamist.
- Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Arvestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.
8.2 Süsiharjad
Ülemäärase sädeluse korral laske kvalifi tseeritud elektrikul süsiharju kontrollida.
Oht! Süsiharju tohib vahetada ainult kvalifitseeritud elektrik.
8.3 Hooldus
- Kulunud ja kahjustunud terad, teravöllid ja poldid tuleb komplektikaupa asendada autoriseeritud spetsialisti poolt, et hoida tasakaal paigas.
- Muruniidukit ei tohi puhastada voolava veega, kindlasti mitte körgsurvega. Hoolitsege selle eest, et köik kinnituselemendid (kruvid, mutrid jms) oleksid alati kövasti kinni, nii et saaksite niidukiga ohutult töötada.
- Kontrollige sageli, ega murukogumisseadis ole kulunud.
• Asendage kulunud või kahjustunud detailid.
• Hoidke muruniidukit kuivas ruumis. - Kasutusea pikendamiseks tuleb köik keeratavad detailid ning rattad ja teljed puhastada ja seejärel ölitada.
- Muruniiduki korrapärane hooldus ei taga mitte ainult seadme pikaajalise säilimise ja töövõi-me, vaid aitab kaasa ka muru korralikule ja lihtsale niitmisele. Puhastage muruniidukit võimalusel harja või lapiga. Ärge kasutage mustuse eemaldamiseks lahusteid või vett.
- Köige kulumisaltim osa on tera. Kontrollige regulaarselt tera seisukorda ja kinnitust. Kui tera on kulunud, tuleb see otsekohe välja vahetada või teritada. Kui muruniidukil peaks
esinema liigset vibratsiooni, tähendab see, et tera ei ole õigesti tasakaalus või on lõögi tõttu deformeerunud. Sellisel juhul tuleb see parandada või välja vahetada.
- Seadme sees ei ole muid hooldust vajavaid osi.
8.4 Tera väljavahetamine
Ohutuse tagamiseks soovitame lasta terad va- hetada selleks volitatud spetsialistil. Tähelepanu! Kandke töökindaid! Kasutage ainult originaalteri, sest muul juhul ei ole funktsioonid ja turvalisus teatud asjaoludel tagatud.
Terade vahetamiseks toimige järgnevalt:
-
Vabastage kinnituskruvi (vt joonis 7).
-
Võtke tera maha ja asendage see uuega.
-
Uue tera paigaldamisel jälgige tera paigaldus-suunda. Tera tiivad peavad ulatuma mootori-ruumi.
-
Seejärel keerake kinnituskruvi universaalvõtme abil uuesti kinni. Tõmbemoment peaks olema umbes 25 Nm.
Hooaja löpus kontrollige muruniidukit üldiselt ja eemaldage kogunenud jäätmed. Enne iga hooaja algust kontrollige kindlasti terade seisukorda. Kui seade vajab remonti, siis pöörduge meie klienditeenindusse. Kasutage ainult originaalvaruosi.
8.5 Varuosade tellimine
Varuosade tellimisel on vajalikud järgmised andmed:
Seadmetüüp
- Seadmeartiklinumber
• Seadmeidentifitseerimisnumber
• Vajamineva varuosa varuosanumber Kehtivad hinnad ja info leiate aadressilt www.isc-gmbh.info.
Varutera tootenumber.: 90.600.33
EE
9. Jäätmekäitlus ja taaskasutus
Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosnevad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.
10. Transport
Hoidke seadet ja selle tarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 °C kuni 30 °C. Hoidke seadet originaalpakendis.
11. Veaotsing
| Viga Võimalik põhjus Kõrvaldamine | ||
| Mootor ei käivitu a) kondensaator on defektneb) pistikus puudub voolc) juhe on defektned) lüliti-pistik kombinatsioon on defektnee) ühendused mootoril või kondensaatoril on lahtif) seade seisab kõrges heinasg) niiduki korpus on ummistunud | a) laske klienditeenindustöökojas kontrollidab) kontrollige juhtmeid ja kaitsmeidc) kontrollige juhetd) laske klienditeenindustöökojas kontrollidae) laske klienditeenindustöökojas kontrollidaf) käivitage niiduk madalas rohus võijuba niidetud pinnal; vajadusel muutke niitmiskõrgustg) puhastage korpus, et tera saaks vabalt liikuda | |
| Mootori võimsus on nõrk | a) liiga kõrge või liiga niiske heinb) niiduki korpus on ummistunudc) võll on tugevasti kulunud | a)korrigeerigeniitmiskõrgustb) puhastage korpusc) vahetage võll |
| Ebapuhas lõige a) tera on kulunudb) vale niitmiskõrgus | a) vahetage tera välja või teritageb) korrigeerige niitmiskõrgust | |
Tähelepanu! Mootor on kaitse eesmärgil varustatud termolülitiga, mis lülitab ülekoormuse korral mootori välja ning pärast lühikest jahtumisperioodi automaatselt sisse tagasi!
EE
Ainult Euroopa Liidu riikidele
Ärge visake elektrilisi tööriistu olmeprügi hulka!
Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasäästlik taaskasutus.
Taaskasutusalternatiiv tagasisaatmismõudele:
Elektriseadme omanik on kohustatud omandisuhte löppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega vöib vana seadme loovutada ka tagasivötukohta, mis korraldab selle körvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu vanade seadmete elektrikomponentideta lisaseadmed ja abivahendid.
Jälgige utiliseerimisel, et akud ja valgustusseadmed (nt hõõlamp) võetakse seadmest välja.
Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osaliselt, on lubatud ainult iSC GmbH loal.
Tehnilistemuudatusteõigusreserveeritud
EE
Hooldusteave
Meil on köikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re-monditööd, varu- ja kuluosade muretsemine või kulumaterjalid.
Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina.
| Kategooria Näide | |
| Kuluosad* Kiilrihm, süsiharjad | |
| Kulumaterjal / Kuluosad* Tera | |
| Puuduolevad detailid |
* ei pruugi tingimata tarnekomplektiga kaasas olla!
Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märki-gekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.
- Kas seade on töötanud või oli ta algusest peale defektne?
- Kas Teile hakkas enne defekti ilmnemist midagi silma (defekti tunnused)?
- Missugune tõrge Teie arvates seadmel on (põhitunnus)?
Kirjeldage seda törget.
EE
Garantiitunnistus
Lugupeetud klient!
Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse löpus toodud aadressil. Oleme meelsasti Teie teenistuses ka telefoni teel alltoodud teeninduse telefoninumbritel. Garantiinõuete esitamisel kehtib järgnev:
-
Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garantiinõudeid. Meie garantiiteenus on Teile tasuta.
-
Garantiiteenus hölmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega.
Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutsetegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garantiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.
- Meie garantii alla ei kuulu:
- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu.
- seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel).
- kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.
-
Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada garantiijal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaa kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.
-
Garantiinõude esitamiseks registreerige defektne seade aadressil: www.isc-gmbh.info. Hoidke oma seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifitseerimise võimaluse ebapiisavuse töttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.
Enesestmöistetavalt körvaldame seadmel ka neid defekte, mis ei käi garantii alla või kui garantiiaeg on läbi, kuid sel juhul tuleb Teil kulud tasuda. Selleks saatke seade meie teeninduse aadressil.
Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele.
