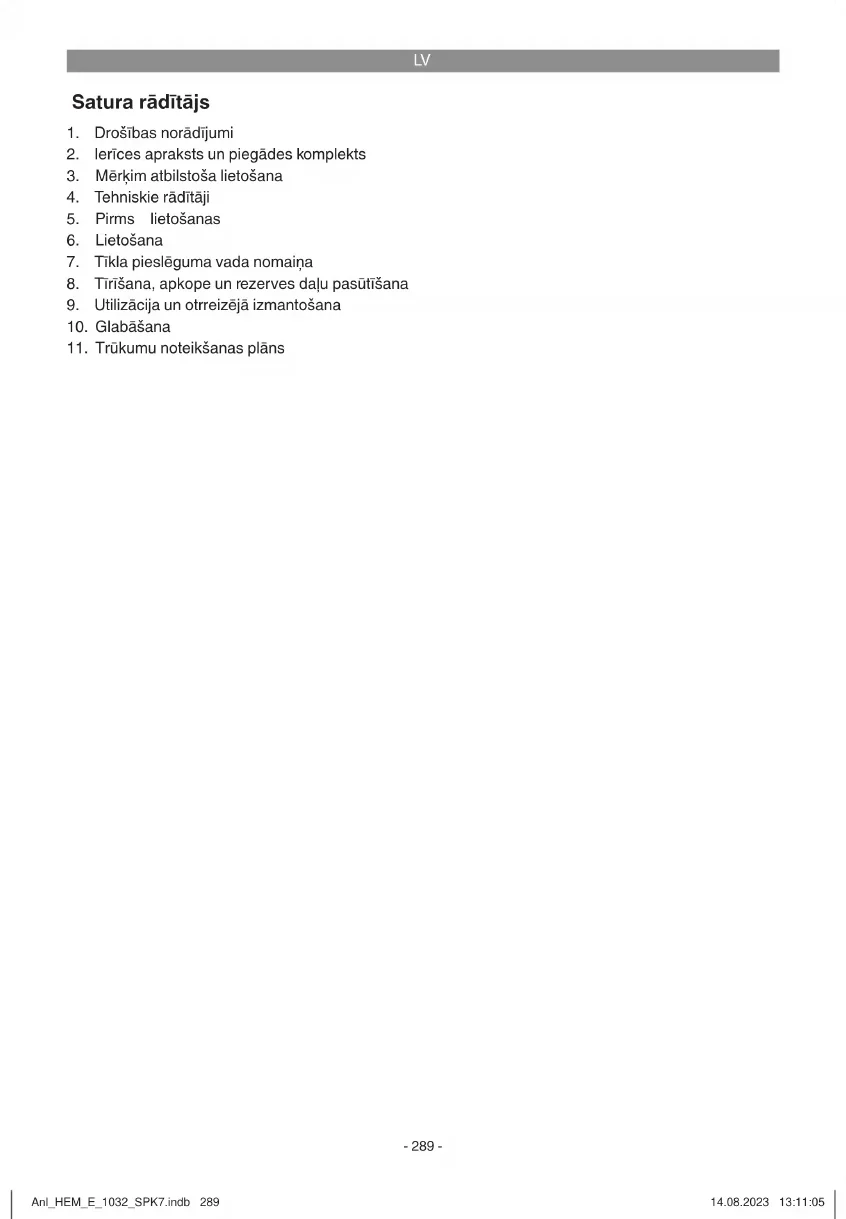

LIETOŠANAS INSTRUKCIJA HEME 1032 Hurricane

1. Drošības norādījumi

2. Ierīces apraksts un piegādes komplekts

3. Mērķim atbilstoša lietošana

4. Tehniskie rādītāji

7. Tīkla pieslēguma vada nomaiņa

8. Tīrīšana, apkope un rezerves daļu pasūtīšana

9. Utilizācija un otrreizējā izmantošana

11. Trūkumu noteikšanas plāns

Bīstami! - Lai izvairītos no savainošanās riska, izlasiet lietošanas instrukciju Š ī ierīce nav paredzēta tam, lai to lietotu cilvēki (tostarp bērni) ar samazinātu jutību, ierobežotām fi ziskām vai garīgām spējām, vai ar pieredzes un/vai zināšanu trūkumu, izņemot gadījumus, kad šos cilvēkus uzrauga persona, kura ir atbildīga par viņu drošību, vai šie cilvēki saņem no personas norādījumus, kā jālieto ierīce. Bērnus ir jāuzrauga, lai nodrošinātu to, ka viņi nerotaļājas ar ierīci. Ja šīs ierīces tīkla pieslēguma vads tiek sabojāts, ražotājam vai ser- visa dienestam, vai atbilstoši kvalifi cētai personai tas ir jānomaina, lai izvairītos no iespējamā apdr audējuma. Anl_HEM_E_1032_SPK7.indb 290Anl_HEM_E_1032_SPK7.indb 290 14.08.2023 13:11:0514.08.2023 13:11:05LV

Bīstami! Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personai, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

1. Drošības norādījumi

Ar atbilstošajiem drošības norādījumiem iepazīstieties pievienotajā burtnīciņā. Bīstami! Izlasiet visus drošības norādījumus un ins- trukcijas. Neievērojot drošības norādījumus un instrukcijas, var gūt elektrisko triecienu, apdegu- mus un/vai smagas traumas. Uzglabājiet visus drošības norādījumus un instrukcijas, lai tos nepieciešamības gadījumā varētu izmantot nākotnē. Uz ierīces izvietoto norādes zīmju skaidro- jums (skat. 8. att.) 1 = Pirms palaides jāizlasa lietošanas instrukcija 2 = Lietojiet dzirdes un acu aizsargus. 3 = Nodrošiniet, ka trešās personas netuvojas riska zonai! 4 = Uzmanību! Asi asmeņi! Pirms apkopes darbu veikšanas vai barošanas vada bojājuma gadījumā atvienojiet elektrotīkla kontaktdakšu. 5 = Uzmanību! Pēc elektromotora izslēgšanas as- mens uzreiz neapstājas, bet vēl kādu laiku r otē. 6 = Sargājiet ierīci no lietus un mitruma! 7 = Uzmanību! Nodrošiniet, ka pieslēguma kabe- lis ir drošā attālumā no griezējinstrumentiem!

2. Ierīces apraksts un piegādes

1. Ieslēgšanas/izslēgšanas slēdzis

4. Augšējais rokturis

5. Apakšējais rokturis

7. Pārnēsāšanas rokturis

8. Savācējgroza rokturis

9. Apakšējā roktura montāžas skrūves

10. Augšējā roktura montāžas skrūves

11. Uzgriežņi augšējā stumšanas roktura

12. Vada stiprināšanas skavas

13. Savācējgroza korpusa puses

15. Skrūve riteņa nostiprināšanai

2.2 Piegādes komplekts un izsaiņošana

Lūdzam pārbaudīt, vai prece ir piegādāta pilnībā atbilstoši piegādes k omplektācijas aprakstam. Ja preces komplektācija nav pilnīga, lūdzam vērsties mūsu apkopes centrā vai tirdzniecības vietā, kur Jūs ierīci iegādājāties, piecu darba dienu laikā no preces iegādes brīža, uzrādot derīgu pirkuma dokumentu. Lūdzam ņemt vērā garantijas tabulu, kas ir pievienota šīs instrukcijas beigās sadaļā, kurā sniegta informācija par apkalpošanu.

Atveriet iepakojumu un uzmanīgi izņemiet no tā ierīci.

Noņemiet iepakojuma materiālu, kā arī iepa- kojuma un transportēšanas stiprinājumus (ja ir).

P ārbaudiet, vai piegādes komplekts ir pilnīgs.

P ārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.

P ēc iespējas uzglabājiet iepakojumu līdz ga- rantijas termiņa beigām. Bīstami! Ierīce un iepakojuma materiāls nav bērnu rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

Elektriskā zāliena pļaujmašīna

Oriģinālā lietošanas instrukcija

3. Mērķim atbilstoša lietošana

Zāliena pļaujmašīna ir piemērota privātai lietošanai mājas dārzā un mazdārziņā. Par zāliena pļaujmašīnām privātiem mājas dārziem un mazdārziņiem uzskatāmas tādas mašīnas, kuru lietošana gadā parasti nepārsniedz 50 stundas un kuras pārsvarā izmantojamas zāles vai zāliena kopšanai, nevis publis- kos dārzos, parkos, sporta laukumos, kā arī lauksaimniecībā un mežsaimniecībā. Uzmanību! Sakarā ar lietotāja ķermeņa apdraudējumu zāliena pļaujmašīnu nedrīkst iz- mantot krūmu, dzīvžogu un krūmāju apcirpšanai, vīteņaugu v ai zāles griešanai un smalcināšanai uz jumta augu segām vai balkonu kastēs, un celiņu tīrīšanai (nosūkšanai), un kā smalcinātāju koku un dzīvžogu nogriezumu smalcināšanai. Turklāt zāliena pļaujmašīnu nedrīkst izmantot kā dārza frēzi un augsnes nelīdzenumu, piemēram, kurmja rakumu nolīdzināšanai. Drošības apsvērumu dēļ zāliena pļaujmašīnu nedrīkst izmantot par piedziņas agregātu jebkāda veida citiem darba rīkiem un instrumentu kom- plektiem, ja vien to nepārprotami nav atļāvis ražotājs

Ierīci drīkst izmantot tikai paredzētajiem mērķiem. Ikviena lietošana, kas pārsniedz minētos mērķus, nav noteikumiem atbilstoša. Par visa veida bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs. Lūdzam ņemt vērā to, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas profesionālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemsimies nekādu garantiju, ja ierīce izman- tota komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī tamlīdzīgos papilddarbos.

4. Tehniskie rādītāji

: ................................................ 3 dB(A) Izmērītais skaņas jaudas līmenis, L

: . 96 dB(A) Vibrācija uz roktura a

Svars: .......................................................... 9,1 kg Bīstami! Troksnis un vibrācija Trokšņu un vibrācijas vērtības noteiktas atbilstoši standartiem EN ISO 3744:1995, EN ISO 11201:1995 un EN ISO 20643:2005. Nodrošiniet, lai trokšņa rašanās un vibrācijas būtu minimālas!

Izmantojiet tikai ierīces, kas ir nevainojamā kārtībā.

Regulāri apkopiet un tīriet ierīci.

Savu darba veidu pielāgojiet ierīcei.

Nepārslogojiet ierīci.

Nepieciešamības gadījumā lieciet veikt ierīces pārbaudi.

Izslēdziet ierīci, kad no nelietojat.

Strādājiet cimdos. Uzmanību! Atlikušie riski Pat ja lietojat šo elektroierīci atbilstoši notei- kumiem, vienmēr saglabājas atlikušie riski. Elektroierīces konstrukcijas un izpildījuma dēļ var rasties šādi riski:

1. plaušu bojājumi, ja netiek lietota piemērota

putekļu aizsargmaska;

2. dzirdes bojājumi, ja netiek lietoti piemēroti

3. veselības kaitējums, ko rada vibrācijas ie-

Pirms ierīces pieslēgšanas pārliecinieties, ka parametri uz datu plāksnītes atbilst tīkla parame- triem. Brīdinājums! Pirms ierīcei veicat kādus regulējumus, vienmēr atvienojiet kontaktdakšu no elektrotīkla. Zāliena pļaujmašīna tiek piegādāta izjauktā veidā. Pirms zāliena pļaujmašīnas lietošanas ir pilnībā jāsamontē stumšanas rokturis, riteņi un savācējgrozs. Rīkojieties saskaņā ar lietošanas instrukcijas norādījumiem un skatiet attēlus, lai atvieglotu montāžas norisi. Roktura montāža (3.a―3.d attēls) Iespraudiet apakšējo stumšanas rokturi (3a attēls/5. poz.) paredzētajā atverē (3a attēls) un nostipriniet to , kā norādīts 3b attēlā, ar apakšējā stumšanas roktura nostiprināšanas skrūvi (3b attēls/9. poz.) Tāpat rīkojieties otrā pusē. Uzstādot augšējo stumšanas rokturi, ir iespējams iestatīt tā vēlamo augstumu, proti, izvēloties attiecīgo stiprinājuma caurumu (3.c attēls). Lai augšējo stumšanas rokturi nostiprinātu zemu, izmantojiet L caurumus, bet, lai to nostiprinātu augstu - H caurumus. Šim nolūkam saskrūvējiet augšējo stumšanas rokturi ar apakšējo stumšanas rokturi, izmantojot augšējā stumšanas roktura nostiprināšanas skrūvi (3d attēls/10. poz.). Savācējgoza montāža (no 4.a attēla līdz 4.d attēlam) Vispirms iespiediet sa vācējgroza rokturi (8. poz.) atverēs uz savācējgroza korpusa augšējās pu- ses (13. poz.). Pēc tam saspraudiet kopā abas savācējgroza korpusa puses (4b attēls/13. poz.). Ievērojiet, lai visapkārt pareizi nostiprinātos visas plastmasas mēlītes. Lai iekarinātu savācējgrozu, motoram jābūt izslēgtam un asmens nedrīkst griezties. Savācējgrozs zāliena pļaujmašīnā jāiekarina ar abiem āķiem (4c attēls/A poz.). Šim nolūkam ar vienu roku atveriet izmetes vāku (4d attēls/16. poz.) un ar otru roku iekariniet savācējgrozu, kā norādīts 4d attēlā. Izmetes vāku atsper e velk pret savācējgrozu. Riteņu montāža (5a un 5b) Uzmontējiet četrus riteņus (2. attēls/ 14. poz.), kā norādīts 5a attēlā. Šim nolūkam cieši pievelciet riteņu nostiprināšanas skrūvi (5a attēls/15. poz.), griežot to pulksteņa rādītāju kustības virzienā. Uzmontējiet šādi visus četrus riteņus. Pļaušanas augstuma regulēšana Uzmanību! Pļaušanas augstuma regulēšanu drīkst veikt tikai tad, kad ir apturēts elektromotors un atvienots elektrotīkla vads. Pirms pļaušanas pārbaudiet, vai griezējinstruments nav truls un vai nav bojāti tā stiprinājumi. Nomainiet trulus un/vai bojātus griezējinstrumentus , lai nerastos nelīdzsvarotība. Veicot šo pārbaudi, izslēdziet motoru un atvi- enojiet elektrotīkla kontaktdakšu. Pļaušanas augstuma regulēšana jāveic kā norādīts turpmāk. Lai nostiprinātu riteni (14), pie- velciet riteņu nostiprināšanas skrūvi (15), griežot to pulksteņa rādītāju kustības virzienā (5a attēls), bet, lai atbrīvotu riteni, rīkojieties pretējā secībā. Lai iestatītu vēlamo pļaušanas augstumu, riteni var nofi ksēt 1., 2. vai 3. pozīcijā (5b attēls). Visi četri riteņi jānostiprina vienādā augstumā, lai as- mens rotē mauriņam par alēlā plaknē. Pozīcija Pļaušanas augstums 1 60 mm 2 40 mm 3 20 mm Pieslēgšana elektrotīklam Zāliena pļaujmašīnu var pieslēgt jebkurai kon- taktligzdai ar 220-240 voltu maiņstrāvu. Taču ir pieļaujama tikai kontaktligzda ar aizsargkontak- tu, kuras aizsardzībai ir paredzēts 16 A līnijas aizsargslēdzis. Turklāt iepriekš ir jābūt ieslēgtam automātiskās aizsardzības slēdzim, kas iedarbo- jas noplūdes strāvas parādīšanās brīdī (RCD), ar maks. 30 mA! Ierīces pieslēguma vads Lūdzam izmantot tikai nebojātus ierīces pieslēguma vadus. Ierīces pieslēguma vada garums nedrīk st būt neierobežoti garš (maks. 50 m), citādi mazinās elektromotora jauda. Ierīces pieslēguma vada šķērsgriezumam jābūt 3x1,5 mm². Zāliena pļaujmašīnu pieslēguma vadiem īpaši bieži rodas izolācijas bojājumi. Anl_HEM_E_1032_SPK7.indb 293Anl_HEM_E_1032_SPK7.indb 293 14.08.2023 13:11:0614.08.2023 13:11:06LV

griezuma vietas vada pārbraukšanas dēļ;

saspiešanas vietas, ja ierīces pieslēguma vads stiepjas zem durvīm un logiem;

plaisas izolācijas novecošanās dēļ;

l ūzuma vietas ierīces pieslēguma vada ne- pareizas stiprināšanas vai izvietošanas dēļ. Ierīces pieslēguma vadiem jāatbilst vismaz H05RN-F tipam un jābūt ar trim dzīslām. Tipa nosaukuma uzdruka uz ierīces pieslēguma vada ir obligāta. Iegādājieties tikai ierīces pieslēguma vadus ar marķējumu! Kontaktdakšām un savieno- juma ligzdām ar ierīces pieslēguma vadiem jābūt no gumijas un aizsargātām pret ūdens šļakatām. Ierīces pieslēguma vadu garums nedrīkst būt neierobežoti garš. Garākiem ierīces pieslēguma vadiem jābūt ar lielāku vada šķērsgriezumu. Regulāri jāpārbauda ierīces pieslēguma v adi un savienojuma vadi, vai tie nav bojāti. Uzmaniet, lai pārbaudes laikā vadi būtu atslēgti. Pilnīgi notiniet ierīces pieslēguma vadu. Pārbaudiet arī ierīces pieslēguma vada ievadus kontaktdakšās un savi- enojuma ligzdās, vai nav lūzuma vietu.

Savienojiet elektrotīkla kontaktdakšu (1. attēls/3. poz.) ar pagarināšanas kabeli. Pagarinātāja va- dam, kā parādīts 6. attēlā, jābūt nostiprinātam ar vada nostiepuma atslogošanas elementu. Uzmanību! Lai novērstu nejaušu ieslēgšanos, zāliena pļaujmašīna ir aprīkota ar ieslēgšanas bloķēšanas mehānismu (6. att./A. poz.), kas ir jānospiež, pirms var nospiest ieslēgšanas taustiņus (6. att./B. poz.). Ja ieslēgšanas taustiņus atlaiž, zāliena pļaujmašīna izslēdzas. Vairākas rei- zes atkārtojiet šo procesu, lai būtu droši, ka ierīce darbojas pareizi. Pirms ierīces remonta vai apko- pes darbiem jāpārliecinās, ka asmens negriežas un ierīce ir atvienota no elektrotīkla. Uzmanību! Nekad neatveriet izmetes vāku, ja tiek iztukšots sa vācējs un motors vēl darbo- jas. Rotējošs asmens var radīt traumas. Vienmēr rūpīgi nostipriniet izmetes vāku vai zāles savācējgrozu. Noņemot to, vispirms izslēdziet motoru. Vienmēr jāievēro vadības roktura nodrošinātais drošais atstatums starp asmens korpusu un lietotāju. Jābūt īpaši piesardzīgam pļaušanas un kustības virziena maiņas laikā slīpumos un nogāzēs. Ievērojiet drošu stāju, valkājiet apavus ar neslīdošām, raupjām zolēm un garās bikses. Vienmēr pļaujiet šķērsām nogāzei. Drošības aps vērumu dēļ ar zāliena pļaujmašīnu nedrīkst pļaut nogāzēs, kuru slīpums pārsniedz 15 grādus. Esiet piesardzīgs, virzoties atmuguriski un velkot zāliena pļaujmašīnu. Paklupšanas risks! Pareizas pļaušanas norādījumi Pļaušanas laikā ir ieteicams darba veids ar pārlaidumu. Pļaušanai izmantojiet tikai asus, nevainojamus asmeņus, lai neplēstu zāles stiebrus un zāle nedzeltētu. Lai panāktu tīru pļaušanas virsmu, vadiet zāliena pļaujmašīnu pa iespējami taisnākām trajektorijām. Turklāt šīm trajektorijām vajadzētu vienmēr par dažiem centimetriem pārklāties , lai nepaliktu nenopļautas joslas. Pļaušanas biežums principā ir atkarīgs no zāliena augšanas ātruma. Pamata veģetācijas periodā (maijs ― jūnijs) pļaujiet divreiz nedēļā, citā laikā ― vienreiz nedēļā. Pļaušanas augstumam jābūt 4―6 cm, un līdz nākamajai pļaušanas reizei vajadzētu izaugt 4―5 cm. Ja zāliens ir izaudzis nedaudz garāks, nevajadzētu rīkoties nepareizi, uzreiz to nopļaujot līdz normālam augstumam. Tas kaitē zālienam. Tādā gadījumā nekad nepļaujiet vairāk par pusi no zāles augstuma. Uzturiet pļaujmašīnas tīru k orpusa apakšdaļu un noteikti novāciet zāles nogulumus. Nogulu- mi apgrūtina iedarbināšanas procesu, negatīvi ietekmē pļaušanas kvalitāti un zāles izsviešanu. Nogāzēs pļaušanas trajektorijai jābūt šķērsām nogāzei. Zāliena pļaujmašīnas noslīdēšana tiek novērsta, ja tā atrodas slīpā stāvoklī uz augšu. Izvēlieties pļaušanas augstumu atkarībā no faktiskā zāliena garuma. Veiciet vairākus gājienus, lai vienā reizē nopļautu ne vairāk par 4 cm zāliena. Pirms jebkādām asmens pārbaudēm izslēdziet elektr omotoru. Ņemiet vērā, ka pēc elektromo- tora izslēgšanas asmens vēl dažas sekundes turpina griezties. Nekad nemēģiniet apturēt as- Anl_HEM_E_1032_SPK7.indb 294Anl_HEM_E_1032_SPK7.indb 294 14.08.2023 13:11:0614.08.2023 13:11:06LV

meni. Regulāri pārbaudiet, vai asmens ir pareizi nostiprināts, vai tas ir labā stāvoklī un ir labi uzasināts. Pretējā gadījumā uzasiniet vai nomai- niet asmeni. Ja rotējošais asmens saskaras ar priekšmetu, apturiet pļaujmašīnu un pagaidiet, līdz asmens pilnīgi apstājas. Pēc tam pārbaudiet asmens un asmens turētāja stāvokli. Ja tie ir bojāti, tie jānomaina. Novietojiet lietojamo ierīces pieslēguma vadu cilpu veidā izmantotās kontaktligzdas priekšā uz zemes. Pļaujiet kontaktligzdai vai vadam pretējā virzienā un uzmaniet, lai ierīces pieslēguma vads vienmēr atrastos nopļautajā zālienā, lai ierīces pieslēguma vadam nepārbrauktu pāri ar zāliena pļaujmašīnu. Tiklīdz pļaušanas laikā paliek zāles atlikumi, ir jāiztukšo sa vācējgrozs. Uzmanību! Pirms savācējgroza noņemšanas izslēdziet motoru un nogaidiet, līdz griezējinstruments pilnīgi apstājas. Lai noņemtu savācējgrozu, ar vienu roku paceliet izmetes vāku, ar otru roku aiz roktura izņemiet savācējgrozu. Izņemot savācējgrozu atbilstoši drošības noteikumiem, izmetes vāks aizveras un noslēdz aizmugurējo izmetes atveri. Ja atverē ir aizķērušies zāles atlikumi, lai vieglāk iedarbinātu motoru, ir lietderīgi zāliena pļaujmašīnu pavilkt par apmēram 1 m atpakaļ. Nopļautās zāles atlikumus pļaujmašīnas k orpusā un ierīcē nenoņemiet ar rokām vai kājām, bet šim nolūkam izmantojiet piemērotus palīglīdzekļus, piemēram, suku vai slotiņu ar rokturi. Lai nodrošinātu labu savākšanu, savācējgrozs un, jo īpaši režģis, pēc lietošanas ir jāiztīra no iekšpuses. Savācējgrozu iestipriniet tikai tad, kad motors ir izslēgts un griezējinstruments ir apturēts. Ar vienu roku paceliet izmetes vāku, ar otru turiet savācējgrozu aiz roktura un iestipriniet to virzienā no augšas.

7. Tīkla pieslēguma vada nomaiņa

Bīstami! Ja šīs ierīces tīkla pieslēguma vads tiek sabojāts, ražotājam vai servisa dienestam, vai atbilstoši kvalifi cētai personai tas ir jānomaina, lai izvairītos no iespējamā apdraudējuma.

8. Tīrīšana, apkope un rezerves daļu

pasūtīšana Bīstami! Pirms jebkādiem tīrīšanas darbiem atvienojiet kontaktdakšu.

Uzturiet aizsargmehānismus, gaisa sprau- gas un motora korpusu maksimāli tīrus no putekļiem un netīrumiem. Noberziet ierīci ar tīru drānu vai nopūtiet ar zema spiediena gaisu.

Ierīci ieteicams tīrīt tūlīt pēc katras lietošanas.

Regulāri tīriet ierīci ar mitru drānu un nelielu daudzumu šķidro ziepju. Nelietojiet tīrīšanas līdzekļus vai šķīdinātājus, kas varētu bojāt ierīces plastmasas detaļas. Jārūpējas, lai ierīces iekšpusē neiekļūtu ūdens. Ūdens iekļūšana elektroierīcē palielina elektrošoka risku.

Ja parādās pārmērīga dzirksteĮošana, uzticiet ogles suku pārbaudi veikt kvalifi cētam elektriĮim. Bīstami! Ogles suku nomaiņu drīkst veikt tikai kvalifi cēts elektriĮis.

Nolietota vai bojāta asmens, asmens turētāja un tapu nomaiņa jāveic pilnvarotam speciālistam, nomainot visu komplektu, lai saglabātu līdzsvarotību.

Zāliena pļaujmašīnu nedrīkst tīrīt ar tekošu ūdeni, it īpaši zem augsta spiediena. Parūpējieties par to, lai visi stiprinājuma elementi (skrūves, uzgriežņi utt.) vienmēr būtu pievilkti, un lai jūs varētu droši strādāt ar pļaujmašīnu.

Daudzkārt pārbaudiet zāles savācējus, vai tiem nav nodiluma pazīmju.

Nomainiet nodilušas vai bojātas detaļas.

Glabājiet zāliena pļaujmašīnu sausā telpā.

Lai nodrošinātu ilgāku darbmūžu, visas skrūvējamās detaļas, kā arī riteņi un asis ir jānotīra un pēc tam jāieeļļo.

Zāliena pļaujmašīnas regulāra tīrīšana ne tikai nodrošina ilgstošu darbmūžu un ražīgumu, bet veicina arī zāliena rūpīgu un vienkāršu pļaušanu. Pēc iespējas tīriet zāliena pļaujmašīnu ar sukām vai lupatām. Neizmantojiet šķīdinātāju vai ūdeni netīrumu likvidēšanai.

asmens un tā stiprinājuma stāvokli. Ja asmens ir nolietojies, tas nekavējoties jānomaina vai jāuzasina. Ja parādās zāliena pļaujmašīnas pārmērīgas vibrācijas, tas nozīmē, ka asmens nav pareizi nolīdzsvarots vai triecienu dēļ ir deformējies. Šajā gadījumā tas ir jāsalabo vai jānomaina.

Ierīces iekšpusē nav nekādu citu detaļu, kurām būtu jāveic apkope.

Drošības apsvērumu dēļ asmens nomaiņu ietei- cams uzticēt pilnvarotam speciālistam. Uzmanību! Lietojiet darba cimdus! Izmantojiet tikai oriģinālos asmeņus, pretējā gadījumā noteiktos apstākļos netiek garantēta funkcionēšana un drošība. Lai nomainītu asmeni, rīkojieties, kā minēts turpmāk.

1. Atskrūvējiet stiprināšanas skrūvi (skat.7.

3. Montējot jauno asmeni, lūdzam ievērot as-

mens montāžas virzienu. Asmens lāpstiņām jābūt paceltām elektr omotora telpas virzienā.

4. Pēc tam atkal pievelciet stiprināšanas skrūvi

ar universālo atslēgu. Pievilkšanas momen- tam jābūt apmēram 25 Nm. Sezonas beigās veiciet zāliena pļaujmašīnas vispārīgu pārbaudi un aizvāciet sakrājušos zāles atlikumus. Pirms katras sezonas sākuma no- teikti pārbaudiet asmens stāvokli. Remontdarbu veikšanai vērsieties mūsu servisa dienestā. Iz- mantojiet tikai oriģinālās rezerves daļas.

8.5 Rezerves daļu pasūtīšana

Pasūtot rezerves daļas, jānorāda šāda informācija:

ierīces identifikācijas numurs;

nepieciešamās rezerves daļas numurs. Pašreizējās cenas un informācija ir pieejama tīmekļa vietnē www.isc-gmbh.info. Rezerves asmens preces Nr. 90.600.33

9. Utilizācija un otrreizējā

izmantošana Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātas detaļas nav sadzīves atkri- tumi. Lai nodrošinātu tehniski pareizu utilizāciju, ierīce jānodod attiecīgā savākšanas vietā. Ja Jums nav zināma šāda savākšanas vieta, jautājiet pašvaldībā.

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. Vispiemērotākā glabāšanas temperatūra ir 5―30˚C. Uzglabājiet ierīci oriģinālajā iepakojumā. Anl_HEM_E_1032_SPK7.indb 296Anl_HEM_E_1032_SPK7.indb 296 14.08.2023 13:11:0614.08.2023 13:11:06LV

11. Trūkumu noteikšanas plāns

Bojājums Iespējamais cēlonis Novēršana Nevar iedarbināt motoru a) Bojāts kondensators b) Kontaktdakšai netiek piegādāta strāva. c) Bojāts vads d) Bojāts slēdža un spraudņa savi- enojums e) Atvienojušies savienojumi pie mo- tora vai kondensatora f) Ierīce atrodas garā zālē. g) Aizsērējis pļaujmašīnas korpuss a) Jāpārbauda klientu servisam b) Pārbaudiet vadu un drošinātāju. c) Pārbaudiet vadu d) Jāpārbauda klientu servisam e) Jāpārbauda klientu servisam f) Iedarbiniet laukumos, kur ir zema zāle vai kur tā jau ir nopļauta; iespējams, mainiet pļaušanas augstumu. g) Notīriet korpusu, lai asmens varētu brīvi rotēt. Samazinās motor

jauda a) Pārāk gara vai pārāk mitra zāle b) Aizsērējis pļaujmašīnas korpuss. c) Asmens ir ļoti nolietojies. a) Mainiet pļaušanas augstumu. b) Iztīriet korpusu. c) Nomainiet asmeni. Netīra pļauja a) Nolietojies asmens b) Nepareizs pļaušanas augstums a) Nomainiet vai uzasiniet asmeni. b) Mainiet pļaušanas augstumu. Uzmanību! Elektromotora aizsardzībai tas ir aprīkots ar siltumjutīgu slēdzi, kas pārslodzes gadījumā izslēdz elektromotoru un pēc neilga atdzišanas laika atkal to automātiski ieslēdz. Anl_HEM_E_1032_SPK7.indb 297Anl_HEM_E_1032_SPK7.indb 297 14.08.2023 13:11:0714.08.2023 13:11:07LV

Tikai ES valstīm Neizmetiet elektroierīces sadzīves atkritumos! Saskaņā ar Eiropas direktīvu 2012/19/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un tās transponēšanu nacionālajā likumdošanā nolietotās elektroierīces ir jāsavāc atsevišķi un jānodod atkārtotai izmantošanai atbilstoši apkārtējās vides prasībām. Otrreizējā izmantošana kā alternatīva atpakaļnosūtīšanas prasībai: Tā vietā, lai nosūtītu atpakaļ nolietoto elektroierīci, tās īpašniekam kā alternatīva ir uzlikts pienākums sadarboties pienācīgas izmantošanas iet varos īpašuma tiesību nodošanas gadījumā. Nolietoto ierīci šajā gadījumā var nodot arī atpakaļpieņemšanas uzņēmumā, kas veic tās likvidēšanu atbilstoši nacionālajam likumam par cirkulācijas saimniecību un atkritumiem. Tas neattiecas uz nolietotajām ierīcēm pievienoto piederumu detaļām un palīglīdzekļiem bez elektriskajām sastāvdaļām. Utilizējot ierīci, atcerieties izņemt akumulatorus un apgaismes līdzekļus (piem., kvēlspuldzes). Ražojuma dokumentācijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri ir atļauta tikai ar skaidru iSC GmbH piekrišanu. Paturētas tiesības veikt tehniskas izmaiņas Anl_HEM_E_1032_SPK7.indb 298Anl_HEM_E_1032_SPK7.indb 298 14.08.2023 13:11:0714.08.2023 13:11:07LV

Informācija par apkalpošanu Visās valstīs, kas minētas garantijas talonā, mums ir kompetenti partneri apkopes jautājumos, viņu kontaktinformācija ir norādīta garantijas talonā. Šie partneri ir Jūsu rīcībā saistībā ar visiem apkalpošanas jautājumiem, piemēram, remontu, rezerves detaļu un dilstošo detaļu nodrošināšanu vai patēriņa materiālu saņemšanu. Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Kategorija Piemērs Dilstošas detaļas* Ķīļsiksna, ogļu sukas Izlietojamie materiāli/izlietojamās detaļas* Naži Tr ūkstošas detaļas

• Nav noteikti jābūt piegādes komplektā! Ja atklājat defektus vai kļūmes, lūdzam pieteikt kļūmes gadījumu interneta vietnē www.isc-gmbh.info. Lūdzam ņemt vērā, ka kļūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem:

Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts?

Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?

Garantijas talons Ļoti cienītā kliente, augsti godātais klient! Mūsu ražojumu kvalitāte tiek stingri kontrolēta. Ja šī ierīce tomēr kādreiz nedarbojas nevainojami, mēs to ļoti nožēlojam un lūdzam Jūs vērsties mūsu apkalpošanas dienestā, kura adrese norādīta uz šī ga- rantijas talona. Mēs Jums labprāt palīdzēsim, ja zvanīsiet mums uz norādīto apkalpošanas dienesta tālruņa numuru. Lai iesniegtu garantijas prasības, jāievēro turpmāk minētie nosacījumi.

1. Šie garantijas noteikumi attiecas tikai uz patērētājiem, proti, fi ziskām personām, kas nevēlas lietot

šo izstrādājumu komerciālas vai citas saimnieciskas darbības ietvaros. Šie garantijas noteikumi noteic papildu gar antijas pakalpojumus, kurus turpmāk minētais ražotājs apņemas veikt savu jauno ierīču pircējiem papildus likumā paredzētajai garantijai. Jūsu likumīgās garantijas prasības šī garan- tija neskar. Mūsu garantijas pakalpojumi Jums ir bez maksas.

2. Garantijas pakalpojumi attiecas tikai uz jūsu iegādātās turpmāk minētā ražotāja izgatavotās jaunās

ierīces trūkumiem, kuru cēlonis ir materiāla vai ražošanas kļūda, un pēc mūsu izvēles iekļauj šo ierīces trūkumu novēršanu vai ierīces apmaiņu. Ņemiet vērā, ka mūsu ierīces nav konstruētas izmantošanai komerciālām, amatniecības vai profesionālām v ajadzībām, tādēļ garantijas līgums nav spēkā, ja ierīce garantijas laikā ir tikusi iz- mantota komerciālos, amatniecības un rūpniecības uzņēmumos vai arī līdzīgi noslogota.

3. Mūsu garantija neattiecas uz šādiem defektiem:

– ierīces bojājumi, kas radušies montāžas instrukcijas neievērošanas vai nekvalitatīvas uzstādīšanas, lietošanas instrukcijas prasību neievērošanas (piemēram, neatbilstoša elektrotīkla sprieguma vai strāvas veida pieslēgšanas) vai apkopes un drošības noteikumu neievērošanas, ierīces pakļaušanas neatbilstošiem vides apstākļiem vai tās nepareizas uzturēšanas un apkopes dēļ; – ierīces bojājumi, kas radušies nepareizas un neatbilstošas izmantošanas dēļ (piemēr am, ierīces pārslogošana vai neatbilstošu darba instrumentu vai piederumu izmantošana), vai, ja ierīcē iekļūst svešķermeņi (piemēram, smiltis, akmeņi vai putekļi, bojājumi transportējot), vai fi ziska spēka lietošanas vai citas iedarbības dēļ (piemēram, bojājumi, nometot zemē); – ierīces vai tās daļu bojājumi, kuru cēlonis ir to nodilums atbilstošas, parastas vai citādas izmantošanas laikā.

4. Garantijas termiņš ir 60 mēneši, un tas sākas ar ierīces pirkšanas dienu. Garantijas prasības ir

iesniedzamas pirms termiņa izbeigšanās, divu nedēļu laikā no brīža, kad esat atklājuši defektu. Ga- rantijas prasību iesniegšana pēc termiņa izbeigšanās nav iespējama. Ierīces remonta vai apmaiņas rezultātā gar antijas termiņš netiek ne pagarināts, kā arī netiek noteikts jauns garantijas termiņš, ne attiecībā uz ierīci, ne uz tajā iespējams iemontētajām rezerves daļām. Tas pats ir spēkā arī, veicot apkalpošanu uz vietas.

5. Lai izmantotu tiesības uz garantiju, piesakiet bojāto ierīci vietnē www.isc-gmbh.info. Atrodiet

pirkuma dokumentu vai citus jaunas ierīces pirkuma pierādījumus. Ierīcēm, kas tiek nosūtītas bez atbilstīgiem pierādījumiem vai datu plāksnītes, netiek piemērotas tiesības uz garantiju, jo nav iespējama klasifi cēšana. Ja ierīces defekts ir iekļauts mūsu garantijas pakalpojumos, jūs nekavējoties saņemsiet salabotu vai jaunu ierīci. Defektus, kas nav vispār vai vairs nav iekļauti garantijas apjomā, mēs , protams, labprāt novērsīsim par maksu. Šim nolūkam, lūdzam nosūtīt ierīci uz mūsu apkalpošanas dienesta adresi. Atgādinām, ka attiecībā uz dilstošajām, patēriņa un brāķētajām detaļām saskaņā ar šajā lietošanas instrukcijā minēto informāciju par apkalpošanu ir spēkā garantijas ierobežojumi. Anl_HEM_E_1032_SPK7.indb 300Anl_HEM_E_1032_SPK7.indb 300 14.08.2023 13:11:0714.08.2023 13:11:07LT
