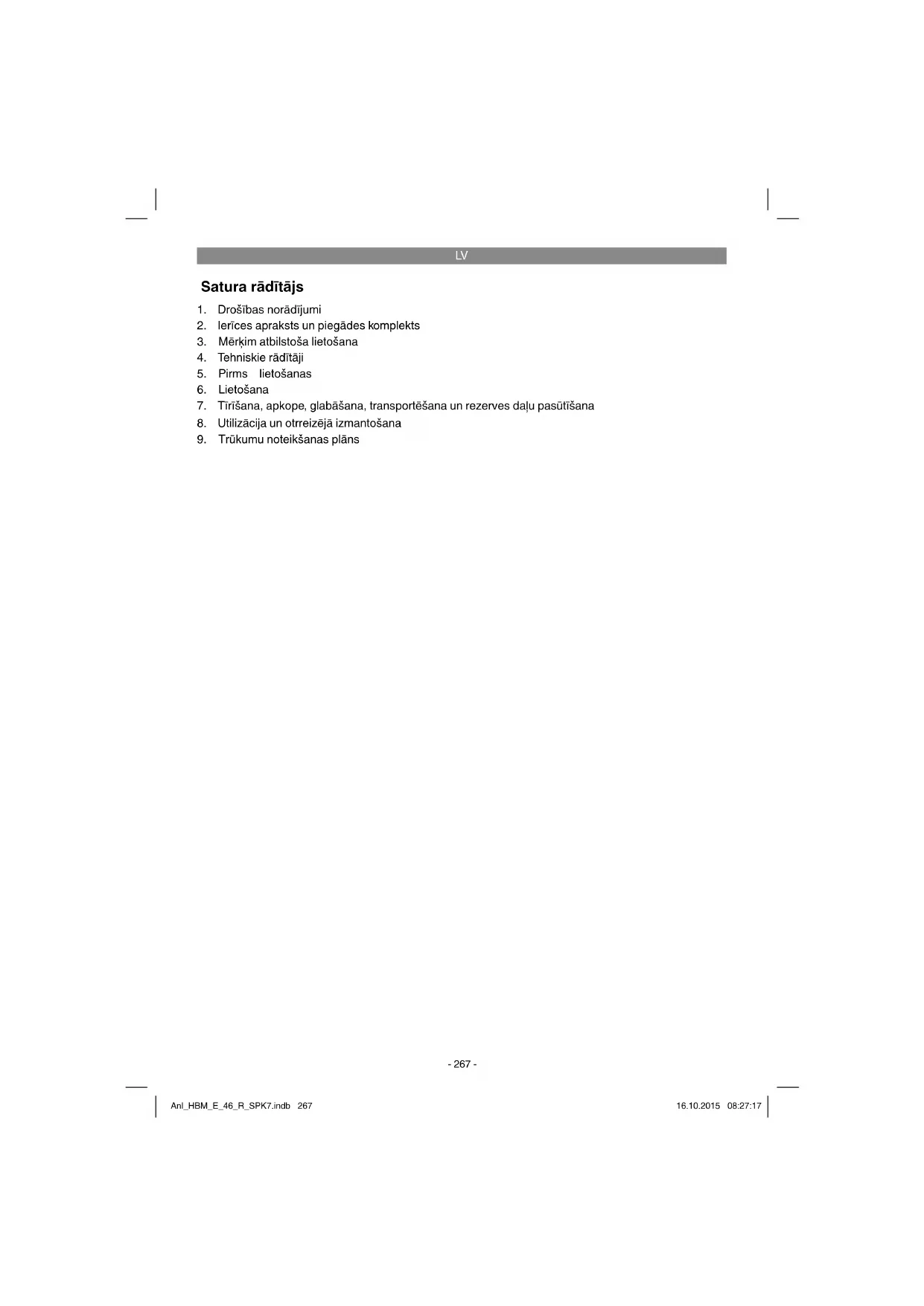

LIETOŠANAS INSTRUKCIJA HBME 46 R Hurricane

1. Drošības norādījumi

2. Ierīces apraksts un piegādes komplekts

3. Mērķim atbilstoša lietošana

4. Tehniskie rādītāji

7. Tīrīšana, apkope, glabāšana, transportēšana un rezerves daļu pasūtīšana

8. Utilizācija un otrreizējā izmantošana

9. Trūkumu noteikšanas plāns

Bīstami! Lietojot ierīces, jāievēro vairāki drošības pasākumi, lai novērstu savainojumus un bojājumus, tāpēc rūpīgi izlasiet šo lietošanas instrukciju / drošības norādījumus. Saglabājiet šo informāciju, lai tā vienmēr būtu pieejama. Ja ierīce ir jānodod citai personai, lūdzu, iedodiet līdzi arī šo lietošanas instrukciju / drošības norādījumus. Ražotājs neuzņemas atbildību par negadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

1. Drošības norādījumi

Ar atbilstošajiem drošības norādījumiem iepazīstieties pievienotajā burtnīciņā. Bīstami! Izlasiet visus drošības norādījumus un ins- trukcijas. Neievērojot drošības norādījumus un instrukcijas, var gūt elektrisko triecienu, apdegu- mus un/vai smagas traumas. Uzglabājiet visus drošības norādījumus un instrukcijas, lai tos nepieciešamības gadījumā varētu izmantot nākotnē. Uz ierīces izvietoto norādes zīmju skaidro- jums (skat. 14. att.)

1) Izlasiet lietošanas instrukciju.

2) Brīdinājums! Risks, ko rada izsviestas daļas.

Ievērojiet drošu attālumu.

3) Bīstami! Sargieties no asajiem asmeņiem.

Pirms visiem apkopes, remontēšanas, tīrīšanas un regulēšanas darbiem izslēdziet motoru un atvienojiet aizdedzes sveces uzga- li.

4) Pirms lietošanas sākšanas iepildiet eļļu un

5) Uzmanību! Lietojiet dzirdes aizsargus un aiz-

6) Garantētais skaņas jaudas līmenis.

7) Uzmanību! Karstas detaļas! Ievērojiet drošu

9) Brīdinājums par grieztiem savainojumiem.

Uzmanību! Rotējoši asmeņi.

10) Palaides process

11) Motora iedarbināšanas/apstādināšanas svira

(I – motors ieslēgts; 0 – motors izslēgts)

12) Vadības (sajūga) svira

2. Ierīces apraksts un piegādes

2.1 Ierīces apraksts (1.-12. attēls)

1.a Motora palaides/apturēšanas svira (motora bremze) 1.b Vadības (sajūga) svira

2. Degvielas sūknis (degvielas iepildīšanas

3. Augšējais un apakšējais rokturis

4.a Savācēja maiss 4.b Piepildījuma rādītājs 5.a Izmetes vāks 5.b Ķīļsiksnas vāks

6. Tvertnes ielietnes vāks

7. Eļļas ielietnes aizgrieznis

8. Pļaušanas augstuma regulēšana

Lūdzam pārbaudīt, vai prece ir piegādāta pilnībā atbilstoši piegādes komplektācijas aprakstam. Ja preces komplektācija nav pilnīga, lūdzam vērsties mūsu apkopes centrā vai tirdzniecības vietā, kur Jūs ierīci iegādājāties, piecu darba dienu laikā no preces iegādes brīža, uzrādot derīgu pirkuma dokumentu. Lūdzam ņemt vērā garantijas tabulu, kas ir pievienota šīs instrukcijas beigās sadaļā, kurā sniegta informācija par apkalpošanu.

Atveriet iepakojumu un uzmanīgi izņemiet no tā ierīci.

Noņemiet iepakojuma materiālu, kā arī iepa- kojuma un transportēšanas stiprinājumus (ja ir).

P ārbaudiet, vai piegādes komplekts ir pilnīgs.

P ārbaudiet, vai ierīces un piederumu daļas transportēšanas laikā nav bojātas.

P ēc iespējas uzglabājiet iepakojumu līdz ga- rantijas termiņa beigām. Bīstami! Ierīce un iepakojuma materiāls nav bērnu rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks! Anl_HBM_E_46_R_SPK7.indb 268Anl_HBM_E_46_R_SPK7.indb 268 16.10.2015 08:27:1716.10.2015 08:27:17LV

Ar benzīnu darbināma pļaujmašīna

Augšējais un apakšējais rokturis

Skrūve, 2 gab. (sešstūris, apakšējais rokturis)

Skrūve, 2 gab. (sešstūris, apakšējais rokturis)

Oriģinālā lietošanas instrukcija

3. Mērķim atbilstoša lietošana

Ierīci drīkst izmantot tikai paredzētajiem mērķiem. Ikviena lietošana, kas pārsniedz minētos mērķus, nav noteikumiem atbilstoša. Par visa veida bojājumiem vai savainojumiem ir atbildīgs lietotājs/operators, nevis ražotājs. Ar benzīnu darbināmā zāliena pļaujmašīna ir piemērota privātai lietošanai mājas dārzā un mazdārziņā. Par zāliena pļaujmašīnām privātiem mājas dārziem un mazdārziņiem ir uzskatāmas tādas ierīces, kuru lietošana gadā parasti nepārsniedz 50 stundas un kuras pārsvarā izmantojamas zāles vai zāliena kopšanai, nevis publiska- jos dārzos, parkos, sporta laukumos, kā arī lauksaimniecībā un mežsaimniecībā. Lūdzam ņemt vērā to, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas profesionālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemsimies nekādu garantiju, ja ierīce izman- tota komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī tamlīdzīgos papilddarbos. Ražotāja pievienotās lietošanas instrukcijas ievērošana ir obligāts priekšnoteikums zāliena pļaujmašīnas pienācīgai lietošanai. Lietošanas instrukcijā ir iekļauti arī darbības, apkopes un tehniskās uzturēšanas noteikumi. Brīdinājums! Lietotāja ķermeņa apdraudējuma dēļ zāliena pļaujmašīnu nedrīkst izmantot šādu darbu veikšanai: krūmu, dzīvžogu un krūmāju apcirpšanai, vīteņaugu vai zāles griešanai un smalcināšanai uz apauguša jumta vai balkonu kastēs, celiņu tīrīšanai (nosūkšanai) un koku un dzīvžogu nogriezumu smalcināšanai. Zāliena pļaujmašīnu nedrīkst izmantot arī kā dārza frēzi augsnes nelīdzenumu, piemēram, kurmja raku- mu, nolīdzināšanai. Drošības apsvērumu dēļ zāliena pļaujmašīnu nedrīkst izmantot kā piedziņas agregātu citiem darbarīkiem un instrumentu komplektiem.

4. Tehniskie rādītāji

.....................................................3 dB Lietojiet trokšņu slāpēšanas austiņas. Trokšņu iedarbība var izraisīt dzirdes zudumu. Vibrāciju emisijas vērtība a

Jāizvairās no ilgāka darba spēcīga trokšņa un vibrācijas dēļ. Nodrošiniet, lai trokšņa rašanās un vibrācijas būtu minimālas!

Izmantojiet tikai ierīces, kas ir nevainojamā kārtībā.

Regulāri apkopiet un tīriet ierīci.

Savu darba veidu pielāgojiet ierīcei.

Nepārslogojiet ierīci.

Izslēdziet ierīci, kad no nelietojat.

Strādājiet cimdos. Uzmanību! Atlikušie riski Pat ja lietojat šo elektroierīci atbilstoši notei- kumiem, vienmēr saglabājas atlikušie riski. Elektroierīces konstrukcijas un izpildījuma dēļ var rasties šādi riski:

1. dzirdes bojājumi, ja netiek lietoti piemēroti

2. veselības kaitējumi, ko izraisa plaukstu un

roku vibrācijas, ja ierīci lieto ilgāku laiku, kā arī ja to lieto neatbilstoši un pienācīgi neap- kopj.

Dažas daļas tiek piegādātas izjauktā veidā. Tās var viegli salikt, ievērojot turpmākos norādījumus. Norādījums! Lai veiktu montāžas un apkopes dar- bus, nepieciešami šādi papildu instrumenti, kas nav iekļauti piegādes komplektā:

plakana eļļas savācējvanna (eļļas maiņai);

m ērtrauks ar 1 l tilpumu (eļļas/benzīna izturīgs);

piltuve (piemērota benzīna tvertnes ielietnei);

drānas (eļļas/benzīna atlikumu noslaucīšanai; likvidācija degvielas uzpildes stacijā);

benzīna sūcējsūknis (plastmasas konstrukci- ja; nopērkams būvmateriālu veikalos);

e ļļnīca ar rokas sūkni (nopērkama būvmateriālu veikalos);

1. Uzstādiet apakšējo un augšējo rokturi (3.

poz.), kā redzams 3.a un 3.b attēlā. Atbilstoši nepieciešamajam roktura augstumam stiprināšanai izvēlieties kādu no urbumiem. Svarīgi! Abās pusēs noregulējiet vienādu augstu- mu!

2. Iekariniet startera auklas (9. poz.) rokturi

attiecīgajā āķī, kā redzams 3.c attēlā.

3. Fiksējiet startera auklas ar pievienoto vada

skavu (10. poz.) pie roktura, kā redzams 3.d attēlā.

4. Turiet ar vienu roku izmetes vāku (5.a poz.)

un iekariniet zāles savācēja maisu (4.a poz.), kā redzams 4.a attēlā. 5.2. Pļaušanas augstuma regulēšana Brīdinājums! Pļaušanas augstuma regulēšanu drīkst veikt tikai tad, kad ir noslāpēts motors un atvienots aizdedzes sveces kontaktuzgalis.

P ļaušanas augstuma regulēšanu veic centralizēti ar pļaušanas augstuma regulēšanas sviru (7. att./8. poz.). Var noregulēt dažādus pļaušanas augstumus.

P ļaušanas augstuma regulēšanas sviru pārvietojiet nepieciešamajā pozīcijā. Ļaujiet svirai nofiksēties.

Norādījums! Motors tiek piegādāts bez darba šķidrumiem. Pirms lietošanas sākšanas noteikti iepildiet eļļu un benzīnu.

mērtrauku. Pārliecinieties, ka benzīns ir tīrs. Brīdinājums! Vienmēr izmantojiet drošu benzīna kannu. Uzpildot benzīnu, nesmēķējiet. Pirms benzīna uzpildes izslēdziet motoru un ļaujiet tam dažas minūtes atdzist.

3. Pārliecinieties, ka aizdedzes vads ir pievi-

enots pie aizdedzes sveces. Motora palaides/apturēšanas sviras drošības pārbaude Lai nepieļautu neparedzētu pļaujmašīnas pa- laidi, kā arī nodrošinātu ātru motora un asmeņu apstāšanos briesmu gadījumā, tas ir aprīkots ar motora palaides/apturēšanas sviru (5.a att./1.a poz.). Tā jānospiež (5.b att.) pirms pļaujmašīnas palaides. Atlaižot motora palaides/apturēšanas sviru, tai jāatgriežas sākotnējā pozīcijā (5.a att.). Pirms motora palaides vairākas reizes atkārtojiet šo procesu, lai pārliecinātos, ka svira un startera troses darbojas pareizi. Atkārtojiet vēlreiz šo testu ar iedarbinātu mo- toru. Pēc motora palaides/apturēšanas sviras atlaišanas motoram jāapstājas dažu sekunžu laikā. Ja tas tā nav, sazinieties ar klientu servisu. Anl_HBM_E_46_R_SPK7.indb 270Anl_HBM_E_46_R_SPK7.indb 270 16.10.2015 08:27:1716.10.2015 08:27:17LV

Bīstami! Ja motors tiek iedarbināts, asmens rotē.

6.1 Motora iedarbināšana

1. Pārliecinieties, ka aizdedzes vads ir pievi-

gvielas iepildīšanas ierīci) (6. attēls/2. poz.). Ja motors jau ir uzsildīts, šis norādījums nav jāievēro.

3. Vienmēr stāviet aiz pļaujmašīnas. Motora

att./9. poz.). Šim nolūkam izvelciet rokturi apm. 10–15 cm (līdz jūtama pretestība), tad spēcīgi paraujiet. Ja motors nesāk darboties, vēlreiz paraujiet rokturi. Norādījums! Neatlaidiet startera auklu, lai tā neatlēktu atpakaļ. Norādījums! Vēsā laikā palaišanas process var būt jāatkārto vairākkārt. Gaitas piedziņa Vadības svira/sajūga svira (5.a att./1.b poz.): nospiežot to (5.c att.), tiek saslēgts gaitas piedziņas sajūgs un zāliena pļaujmašīna sāk kustību, kad motors sāk darboties. Laikus at- laidiet vadības sviru, lai apstādinātu kustībā esošo zāliena pļaujmašīnu. Pirms pirmās pļaušanas reizes pavingrinieties uzsākt un apturēt pļaujmašīnas kustību, līdz esat iepazinies ar tās gaitas īpatnībām.

6.2 Pareizas pļaušanas norādījumi

Bīstami! Nekad neatveriet izmetes vāku, ja tiek iztukšots savācējs un motors vēl darbojas. Rotējošais asmens var radīt traumas. Vienmēr rūpīgi nostipriniet izmetes vāku vai zāles savācēja maisu. Noņemot to, vispirms noslāpējiet motoru. Katrreiz pirms regulēšanas, apkopes un re- monta darbiem noslāpējiet motoru un nogai- diet, līdz asmens vairs negriežas. Atvienojiet aizdedzes sveces kontaktuzgali. Pļaušana Motors ir izstrādāts atbilstoši zāles pļaušanas ātrumam, zāles izsviešanai savācēja maisā un ilgstošam motora darbmūžam. Pļaušanai izmantojiet tikai asus, nevainojamus asmeņus, lai zāles stiebri nespurotos un zāle nedzeltētu. Lai panāktu tīru pļaušanas virsmu, vadiet zāliena pļaujmašīnu pa iespējami taisnākām trajektorijām. Turklāt šīm trajektorijām vajadzētu vienmēr par dažiem centimetriem pārklāties, lai nepaliktu nenopļautas joslas. Uzturiet tīru pļaujmašīnas korpusa apakšdaļu un noteikti novāciet zāles nosēdumus. Nosēdumi apgrūtina iedarbināšanas procesu, negatīvi ietekmē pļaušanas kvalitāti un zāles izsviešanu. Nogāzēs pļaušanas trajektorijai jābūt šķērsām nogāzei. Zāliena pļaujmašīnas noslīdēšana tiek novērsta, ja tā atrodas slīpā stāvoklī uz augšu. Izvēlieties pļaušanas augstumu atkarībā no faktiskā zāliena garuma. Biezā, augstā zālē noregulējiet maksimālo pļaušanas pakāpi un pļaujiet lēnāk. Veiciet vairākus gājienus, lai vienā reizē nopļautu ne vairāk kā 4 cm zāliena. Pirms asmens pārbaudes izslēdziet motoru. Ņemiet vērā, ka pēc motora izslēgšanas asmens vēl dažas sekundes turpina griezties. Nekad nemēģiniet apturēt asmeni. Regulāri pārbaudiet, vai asmens ir pareizi nostiprināts, vai tas ir labā stāvoklī un ir labi uzasināts. Ja tā nav, uzasiniet vai nomainiet asmeni. Ja rotējošs asmens sas- karas ar priekšmetu, apturiet pļaujmašīnu un pagaidiet, līdz asmens pilnīgi apstājas. Pēc tam pārbaudiet asmens un asmens turētāja stāvokli. Ja tas ir bojāts, nomainiet to.

6.3 Motora noslāpēšana

Lai noslāpētu motoru, atlaidiet motora palaides/apturēšanas sviru (5.a att./1.a poz.). Noņemiet aizdedzes sveces kontaktuz- gali no aizdedzes sveces, lai nepieļautu motora iedarbināšanu. Pirms atkārtotas iedarbināšanas pārbaudiet motora bremzes vadības trosi. Pārbaudiet, vai vadības trose ir pareizi uzstādīta. Salocīta vai bojāta apturēšanas trose ir jānomaina. Anl_HBM_E_46_R_SPK7.indb 271Anl_HBM_E_46_R_SPK7.indb 271 16.10.2015 08:27:1816.10.2015 08:27:18LV

6.4 Zāles savācēja maisa iztukšošana

Kad savācēja maiss ir pilns, gaisa padeve samazinās un piepildījuma rādītājs (4.b) cieši pieguļ savācēja maisam (13. att.). Iztukšojiet savācēja maisu un atbrīvojiet izmetes kanālu. Bīstami! Pirms savācēja maisa noņemšanas izslēdziet motoru un nogaidiet, līdz griezējinstruments pilnīgi apstājas. Lai noņemtu savācēja maisu, ar vienu roku pace- liet izmetes vāku, ar otru roku izņemiet savācēja maisu aiz pārnēsāšanas roktura (4.a att.). Izņemot savācēja maisu atbilstoši drošības noteikumiem, izmetes vāks aizveras un noslēdz aizmugurējo izmetes atveri. Ja atverē ir aizķērušies zāles atlikumi, lai vieglāk iedarbinātu motoru, ir lietderīgi zāliena pļaujmašīnu pavilkt apmēram 1 m atpakaļ. Nopļautās zāles atlikumus pļaujmašīnas korpusā un ierīcē nenoņemiet ar rokām vai kājām, bet šim nolūkam izmantojiet piemērotus palīglīdzekļus, piemēram, suku vai slotiņu ar rokturi. Lai nodrošinātu labu savākšanu, pēc lietošanas savācēja maiss no iekšpuses ir jāiztīra. Savācēja maisu iestipriniet tikai tad, kad motors ir izslēgts un griezējinstruments ir apturēts. Ar vienu roku paceliet izmetes vāku, ar otru turiet savācēja maisu aiz roktura un iestipriniet to no augšas.

7. Tīrīšana, apkope, glabāšana,

transportēšana un rezerves daļu pasūtīšana Bīstami! Nekad neveiciet darbus un nepieskarieties aiz- dedzes sistēmas strāvu vadošām detaļām, ja mo- tors darbojas. Pirms apkopes un kopšanas dar- biem atvienojiet aizdedzes sveces kontaktuzgali no aizdedzes sveces. Nekad neveiciet darbus, ja ierīce darbojas. Darbus, kas nav aprakstīti šajā lietošanas instrukcijā, drīkst veikt tikai pilnvarotā specializētā darbnīcā.

Pēc katras lietošanas reizes pļaujmašīna ir rūpīgi jānotīra. Īpaša uzmanība jāpievērš tās apakšdaļai un asmens stiprinājumam. Šim nolūkam sagāziet pļaujmašīnu uz aizmuguri, nospiežot rokturi uz leju. Norādījums. Pirms zāliena pļaujmašīnas sagāšanas ar benzīna sūcējsūkni pilnīgi iztukšojiet degvielas tvertni. Zāliena pļaujmašīnas sagāšanas leņķis nedrīkst pārsniegt 90 grādus. Netīrumus un zāli visvieglāk ir notīrīt uzreiz pēc pļaušanas. Piekaltuši zāles atlikumi un netīrumi var traucēt pļaušanu. Pārbaudiet, vai zāles izsviešanas kanālā nav zāles atlikumu; ja nepieciešams, iztīriet to. Nekad netīriet pļaujmašīnu ar ūdens strūklu vai augstspiediena tīrīšanas ierīci. Jārūpējas, lai ierīces iekšpusē neiekļūtu ūdens. Nedrīkst izmantot agresīvus tīrīšanas līdzekļus, piemēram, aukstās tīrīšanas līdzekli vai skalošanas benzīnu.

Apkopes intervālus skatiet pievienotajā ar benzīnu darbināmās pļaujmašīnas servisa žurnālā. Norādījums. Netīrus apkopes materiālus, degvielu un eļļu nododiet tiem paredzētā savākšanas vietā.

7.2.1 Benzīna motors

Norādījums! Nekad nedarbiniet motoru bez eļļas vai ar nepietiekamu tās daudzumu. Tas var izraisīt nopietnus motora bojājumus. Eļļas līmeņa pārbaude Novietojiet pļaujmašīnu horizontāli. Izskrūvējiet eļļas mērstieni (9.a att./7. poz.), pagriežot to pa kreisi, un noslaukiet. Ievietojiet mērstieni atpakaļ līdz galam uzpildes īscaurulē, to neieskrūvējot. Izvelciet mērstieni un nolasiet eļļas līmeni horizontālā stāvoklī. Eļļas līmenim jābūt starp eļļas mērstieņa atzīmēm „min.” un „max.” (9.b att.). Eļļas maiņa Motoreļļas nomaiņa jāveic noslāpētam, bet vēl siltam motoram.

1. Pārliecinieties, ka savācēja grozs ir atvienots.

2. Iztukšojiet benzīna tvertni ar benzīna

sūcējsūkni, darbiniet motoru tik ilgi, līdz ir izli- etots atlikušais benzīns.

3. Novietojiet zem zāliena pļaujmašīnas eļļas

4. Atveriet eļļas ielietnes aizgriezni (7. poz.) un

sagāziet pļaujmašīnu uz sāniem par 90°.

5. Pa atvērto eļļas ielietni siltā eļļa ieplūst eļļas

6. Pēc nolietotās eļļas izplūdes pieceliet

pļaujmašīnu atpakaļ.

7. Iepildiet motoreļļu līdz eļļas mērstieņa

8. Uzmanību! Lai pārbaudītu eļļas līmeni, eļļas

mērstieni neieskrūvējiet, bet ievietojiet tikai līdz vītnei.

9. Nolietotā eļļa jālikvidē atbilstoši spēkā

esošajiem noteikumiem.

Drošības apsvērumu dēļ asmens asināšanu, balansēšanu un uzstādīšanu uzticiet veikt pilnvarotai specializētai darbnīcai. Lai panāktu vislabāko darba rezultātu, ieteicams reizi gadā veikt asmens pārbaudi. Asmens maiņa (8. att.) Mainot griezējinstrumentu, drīkst izmantot tikai oriģinālās rezerves daļas. Asmens marķējumam ir jāatbilst rezerves daļu sarakstā norādītajam numuram. Nekādā gadījumā neuzstādiet citu asmeni. Bojāts asmens Ja, neņemot vērā piesardzību, asmens tomēr ir saskāries ar šķērsli, uzreiz apstādiniet motoru un atvienojiet aizdedzes sveces kontaktuzgali. Sagāziet pļaujmašīnu uz aizmuguri un pārbaudiet, vai asmens nav bojāts. Bojāts vai sa- liekts asmens ir jānomaina. Nekad neiztaisnojiet saliektu asmeni. Nekad nestrādājiet ar saliektu vai stipri nolietotu asmeni, jo tas var izraisīt vibrācijas un radīt pļaujmašīnai turpmākus bojājumus. Brīdinājums! Strādājot ar bojātu asmeni, pastāv savainošanās risks.

7.2.3 Riteņu asis un rumbas

Riteņu asis un rumbas jāieeļļo reizi sezonā. Šim nolūkam ar skrūvgriezi noņemiet riteņu dis- kus un atskrūvējiet riteņu stiprināšanas skrūves.

7.2.4 Vadības trošu kopšana un regulēšana

Vadības troses regulāri ieeļļojiet un pārbaudiet, vai tās kustas brīvi.

7.2.5 Gaisa fi ltra apkope (10. att.)

Netīrs gaisa fi ltrs mazina motora jaudu, nodrošinot nepietiekamu gaisa padevi uz kar- buratoru. Ja gaiss ir ļoti putekļains, gaisa fi ltrs ir jāpārbauda biežāk. Gaisa fi ltru nekādā gadījumā netīriet ar benzīnu vai uzliesmojošiem šķīdinātājiem. Tīriet gaisa fi ltru tikai ar saspiestu gaisu vai izdauzot.

7.2.6 Aizdedzes sveces apkope

Tīriet aizdedzes sveci ar vara stiepļu suku.

2. Atskrūvējiet aizdedzes sveci ar aizdedzes

3. Montāža jāveic apgrieztā secībā.

7.2.7 Ķīļsiksnas pārbaude

Noņemiet asmeni, kā aprakstīts 7.2.2. punktā. Lai pārbaudītu ķīļsiksnu, noņemiet ķīļsiksnas vāku (12. att./5.b poz.).

Pēc remonta vai apkopes darbiem pārliecinieties, ka visas drošības tehnikas detaļas ir uzstādītas un ir nevainojamā stāvoklī. Detaļas, kas var izraisīt savainojumus, uzglabājiet citām personām un bērniem nepieejamā vietā. Norādījums! Saskaņā ar Vācijas Likumu par atbildību par bojātiem izstrādājumiem ražotājs neuzņemas atbildību par bojājumiem, kas ir radušies nelietpratīgu remontdarbu dēļ vai tāpēc, ka ir izmantotas neoriģinālās rezerves daļas vai rezerves daļas, kuras ražotājs nav atļāvis iz- mantot. Tāpat ražotājs neuzņemas atbildību par nelietpratīgi veiktu remontdarbu radītajiem bojājumiem. Uzticiet šos darbus klientu servisam vai pilnvarotam speciālistam. Šie noteikumi attie- cas arī uz piederumiem.

Lūdzu, ievērojiet tiesību aktu prasības, kas dažādās vietās var atšķirties.

7.3 Sagatavošanas darbi zāliena

pļaujmašīnas novietošanai glabāšanā Brīdinājums! Neizsūknējiet benzīnu slēgtās telpās, uguns tuvumā vai smēķējot. Gāzes tvaiki var izraisīt sprādzienu vai ugunsgrēku.

1. Iztukšojiet benzīna tvertni ar benzīna

līdz ir patērēts viss atlikušais benzīns.

3. Pēc katras sezonas nomainiet eļļu.

4. Izņemiet aizdedzes sveci. Ar eļļnīcu iepildiet

cilindrā apmēram 20 ml eļļas. Lēnām pavel- ciet startera rokturi, lai eļļa pasargātu cilindru no iekšpuses. Ieskrūvējiet atpakaļ aizdedzes sveci.

5. Notīriet cilindra dzesētājribas un korpusu.

6. Notīriet visu ierīci, lai pasargātu emaljas

7. Uzglabājiet ierīci labi vēdinātā vietā.

7.4 Zāliena pļaujmašīnas sagatavošana

transportēšanai Brīdinājums! Neizsūknējiet benzīnu slēgtās telpās, uguns tuvumā vai smēķējot. Gāzes tvaiki var izraisīt sprādzienu vai ugunsgrēku.

1. Iztukšojiet benzīna tvertni ar benzīna

2. Ļaujiet motoram darboties, līdz ir patērēts

viss atlikušais benzīns.

3. Noteciniet motoreļļu no iesildītā motora.

5. Notīriet cilindra dzesētājribas un korpusu.

6. Atkabiniet startera auklu no āķa (3.c att.).

Atbrīvojiet 3.b attēlā redzamo savienojumu kreisajā un labajā pusē pie roktura un no- lokiet augšējo rokturi uz leju. Uzmanieties, lai vadības troses noliekšanas laikā netiktu salocītas.

7. Aptiniet starp augšējo un apakšējo rokturi un

motoru vairākas kārtas gofrēta kartona, lai nepieļautu berzēšanos.

8. Izveidojiet pietiekamu kravas nostiprinājumu,

lai nepieļautu bojājumus un traumas, kravai noslīdot brauciena laikā.

7.5 Izlietojamie materiāli, dilstošie materiāli

un rezerves daļas Šīs ierīces garantija neattiecas uz rezer- ves daļām, izlietojamajiem un dilstošajiem materiāliem, piemēram, motoreļļu, ķīļsiksnu, aiz- dedzes svecēm, gaisa fi ltra ieliktni, benzīna fi ltru, akumulatoriem vai asmeņiem.

7.6 Rezerves daļu pasūtīšana

Pasūtot rezerves daļas, jānorāda šāda informācija:

ierīces identifikācijas numurs;

nepieciešamās rezerves daļas numurs. Pašreizējās cenas un informācija ir pieejama tīmekļa vietnē www.isc-gmbh.info.

8. Utilizācija un otrreizējā

izmantošana Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātas detaļas nav sadzīves atkri- tumi. Lai nodrošinātu tehniski pareizu utilizāciju, ierīce jānodod attiecīgā savākšanas vietā. Ja Jums nav zināma šāda savākšanas vieta, jautājiet pašvaldībā. Anl_HBM_E_46_R_SPK7.indb 274Anl_HBM_E_46_R_SPK7.indb 274 16.10.2015 08:27:1816.10.2015 08:27:18LV

9. Trūkumu noteikšanas plāns

Brīdinājuma norāde: Pirms ierīces pārbaudes vai regulēšanas vispirms izslēdziet dzinēju un atvi- enojiet aizdedzes sveces kontaktuzgali. Brīdinājuma norāde: Ja pēc regulēšanas vai remonta dzinējs ir darbojies dažas minūtes, ņemiet vērā, ka izplūdes kolektors un citas detaļas ir karstas. Nepieskarieties tām, lai izvairītos no apdegumiem. Traucējums Iespējamais cēlonis Novēršana Nemierīga darbība, stipra ierīces vibrācija - Vaļīgas skrūves - Vaļīgs asmens stiprinājums - Asimetrisks asmens - Pārbaudiet skrūves - Pārbaudiet asmens stiprinājumu - Nomainiet asmeni Motors nedarbojas - Motora palaides/apturēšanas svira nav nospiesta - Akseleratora svira (ja tāda ir) nepareizā pozīcijā - Aizdedzes sveces defekts - Tukša degvielas tvertne - Degvielas sūknis (iepildīšanas ierīce) (ja ir) nav iedarbināta - Nospiediet motora palaides/ apturēšanas sviru - Pārbaudiet iestatījumu (ja tāds ir) - Nomainiet aizdedzes sveci - Uzpildiet degvielu - Degvielas sūknis (iepildīšanas ierīce) (ja ir) nav iedarbināta Motors darbojas nevienmērīgi - Netīrs gaisa fi ltrs - Aizsēr ējusi aizdedzes svece - Iztīriet gaisa fi ltru - Notīriet aizdedzes sveci Zāliens dzeltē, nevienmērīga pļaušana - Truls asmens - Pārāk zems pļaušanas augstums - Pārāk zems motora apgriezienu skaits - Uzasiniet asmeni - Noregulējiet pareizu augstumu - Akseleratora sviru (ja ir) noregulējiet uz maksimumu Zāles izmetes atve- re nav tīra - Pārāk zems motora apgriezienu skaits - Pārāk zems pļaušanas augstums - Nolietojies asmens - Aizsprostots savācēja maiss - Akseleratora sviru (ja ir) noregulējiet uz maksimumu - Noregulējiet pareizi pļaušanas augstumu - Nomainiet asmeni - Iztukšojiet savācēja maisu Ražojuma dokumentācijas un pavaddokumentu pārdrukāšana vai citāda izplatīšana, arī fragmentāri ir

Informācija par apkalpošanu Visās valstīs, kas minētas garantijas talonā, mums ir kompetenti partneri apkopes jautājumos, viņu kontaktinformācija ir norādīta garantijas talonā. Šie partneri ir Jūsu rīcībā saistībā ar visiem apkalpošanas jautājumiem, piemēram, remontu, rezerves detaļu un dilstošo detaļu nodrošināšanu vai patēriņa materiālu saņemšanu. Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Kategorija Piemērs Dilstošas detaļas* Gaisa fi ltrs, Boudena (Bowden) troses, savācēja grozs, riepas, sajūgs Izlietojamie materiāli/izlietojamās detaļas* Naži Tr ūkstošas detaļas

• Nav noteikti jābūt piegādes komplektā! Ja atklājat defektus vai kļūmes, lūdzam pieteikt kļūmes gadījumu interneta vietnē www.isc-gmbh.info. Lūdzam ņemt vērā, ka kļūmi nepieciešams precīzi aprakstīt un ir jāatbild uz šādiem jautājumiem:

Vai ierīce jau vienreiz ir darbojusies vai arī jau sākotnēji tai ir bijis kāds defekts?

Vai pirms defekta rašanās ir novērots kaut kas neparasts (simptoms pirms defekta)?

Kādā ziņā, pēc Jūsu domām, ierīce darbojas nepareizi (galvenais simptoms)? Raksturojiet šo nepareizo darbību. Anl_HBM_E_46_R_SPK7.indb 276Anl_HBM_E_46_R_SPK7.indb 276 16.10.2015 08:27:1816.10.2015 08:27:18LV

Garantijas talons Ļoti cienītā kliente, augsti godātais klient! Mūsu ražojumu kvalitāte tiek stingri kontrolēta. Ja šī ierīce tomēr kādreiz nedarbojas nevainojami, mēs to ļoti nožēlojam un lūdzam Jūs vērsties mūsu apkopes dienestā, kura adrese norādīta šajā garantijas talonā, vai tirdzniecības vietā, kurā Jūs šo ierīci iegādājāties. Lai iesniegtu garantijas prasības, jāievēro turpmāk minētie nosacījumi:

1. Šie garantijas noteikumi noteic papildu garantijas pakalpojumus, kurus turpmāk minētais ražotājs

apņemas veikt savu jauno ierīču pircējiem papildus likumā paredzētajai garantijai. Jūsu likumīgā

garantijas prasības šī garantija neskar. Mūsu garantijas pakalpojumi Jums ir bez maksas.

2. Garantijas pakalpojumi attiecas tikai uz jūsu iegādātās turpmāk minētā ražotāja izgatavotās jaunās

ierīces trūkumiem, kuru cēlonis ir materiāla vai ražošanas kļūda, un pēc mūsu izvēles iekļauj šo ierīces trūkumu novēršanu vai ierīces apmaiņu. Ņemiet vērā, ka mūsu ierīces nav konstruētas izmantošanai komerciālām, amatniecības vai profesionālām vajadzībām, tādēļ garantijas līgums nav spēkā, ja ierīce garantijas laikā ir tikusi iz- mantota komerciālos, amatniecības un rūpniecības uzņēmumos vai arī līdzīgi noslogota.

3. Mūsu garantija neattiecas uz šādiem defektiem:

– ierīces bojājumi, kas radušies montāžas instrukcijas neievērošanas vai nekvalitatīvas uzstādīšanas, lietošanas instrukcijas prasību neievērošanas (piemēram, neatbilstoša elektrotīkla sprieguma vai strāvas veida pieslēgšanas) vai apkopes un drošības noteikumu neievērošanas, ierīces pakļaušanas neatbilstošiem vides apstākļiem vai tās nepareizas uzturēšanas un apkopes dēļ; – ierīces bojājumi, kas radušies nepareizas un neatbilstošas izmantošanas dēļ (piemēram, ierīces pārslogošana vai neatbilstošu darba instrumentu vai piederumu izmantošana), vai, ja ierīcē iekļūst svešķermeņi (piemēram, smiltis, akmeņi vai putekļi, bojājumi transportējot), vai fi ziska spēka lietošanas vai citas iedarbības dēļ (piemēram, bojājumi, nometot zemē); – ierīces vai tās daļu bojājumi, kuru cēlonis ir to nodilums atbilstošas, parastas vai citādas izmantošanas laikā.

4. Garantijas termiņš ir 60 mēneši, un tas sākas ar ierīces pirkšanas dienu. Garantijas prasības ir

iesniedzamas pirms termiņa izbeigšanās, divu nedēļu laikā no brīža, kad esat atklājuši defektu. Ga- rantijas prasību iesniegšana pēc termiņa izbeigšanās nav iespējama. Ierīces remonta vai apmaiņas rezultātā garantijas termiņš netiek ne pagarināts, kā arī netiek noteikts jauns garantijas termiņš, ne attiecībā uz ierīci, ne uz tajā iespējams iemontētajām rezerves daļām. Tas pats ir spēkā arī, veicot apkalpošanu uz vietas.

5. Lai iesniegtu garantijas prasību, lūdzam reģistrēt bojāto ierīci šādā adresē: www.isc-gmbh.info.

Ja ierīces defekts ir attiecināms uz mūsu garantijas pakalpojumiem, Jūs nekavējoties saņemsiet saremontētu vai jaunu ierīci. Atgādinām, ka attiecībā uz dilstošajām, patēriņa un brāķētajām detaļām saskaņā ar šajā lietošanas instrukcijā minēto informāciju par apkalpošanu ir spēkā garantijas ierobežojumi. Anl_HBM_E_46_R_SPK7.indb 277Anl_HBM_E_46_R_SPK7.indb 277 16.10.2015 08:27:1816.10.2015 08:27:18LT
