NOTENDAHANDBÓK HBME 46 R Hurricane

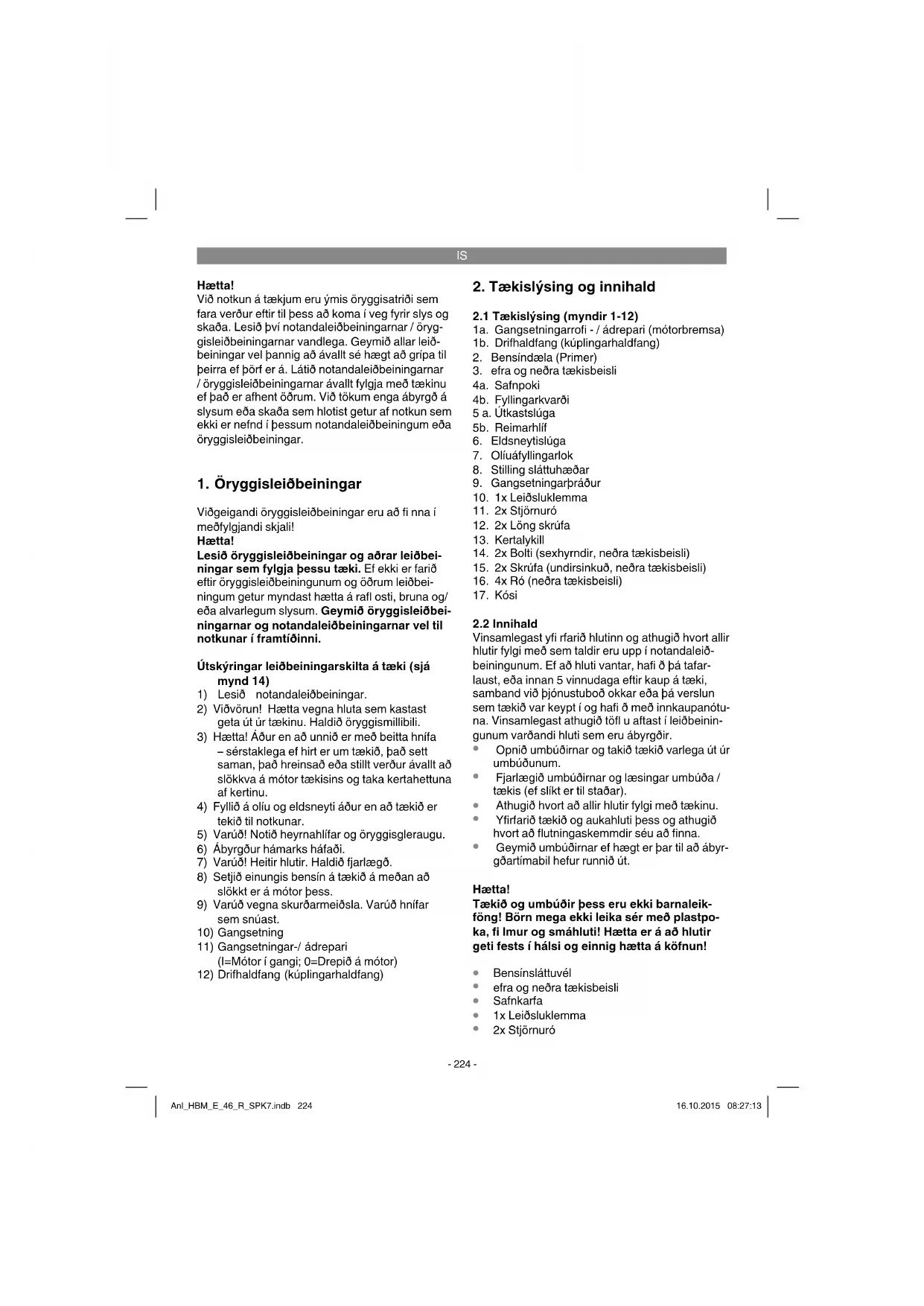

Við notkun á tækjum eru ýmis öryggisatriði sem fara verður eftir til þess að koma í veg fyrir slys og skaða. Lesið því notandaleiðbeiningarnar / öryggisleiðbeiningarnar vandlega. Geymið allar leið-beingar vel þannig að ávallt sé hægt að grípa til þeirra ef þörf er á. Látið notandaleiðbeingarnar / öryggisleiðbeingarnar ávallt fylgja með tækinu ef það er afhent õðrum. Við tökum enga ábyrgð á slysum eða skaða sem hlotist getur af notkun sem ekki er nefnd í þessum notandaleiðbeiningum eða öryggisleiðbeiningar.

1. Öryggisleiðbeiningar

Viðgeigandi öryggisleiðbeiningar eru að fi nna í meðfylgjandi skjali!

Hætta!

Lesið öryggisleiðbeiningar og aðrar leiðbe- ningar sem fylgja pessu tæki. Ef ekki er farið eftir öryggisleiðbeiningunum og öðrum leiðbei- ningum getur myndast hætta á rafl osti, bruna og/ eða alvarlegum slysum. Geymið öryggisleiðbe- ningarnar og notandaleiðbeiningarnar vel til notkunar í framtiðinni.

Útskýringar leiðbeiningarskilta á tæki (sjá mynd 14)

1) Lesið notandaleiðbeiningar.
2) Viðvörun! Hætta vegna hluta sem kastast geta út úr tækinu. Haldið öryggismillibili.
3) Hætta! Áður en að unnið er með beitta hnifa – sérstaklega ef hirt er um tækið, það sett saman, það hreinsað eða still verður ávallt að slökkva á mótor tækisins og taka kertahettuna af kertinu.
4) Fyllið á olíu og eldsneyti áður en að tækið er tekið til notkunar.
5) Varúð! Notið heyrnahlífar og öryggisgleraugu.
6) Ábyrgður hámarks háfaði.
7) Varúð! Heitir hlutir. Haldið fjarlægð.
8) Setjið einungis bensín á tækið á meðan að slökkt er á mótor pess.
9) Varúð vegna skurðarmeiðsla. Varúð hnífar sem snúast.
10) Gangsetning
11) Gangsetningar-/ ádrepari (I=Mótor í gangi; 0=Drepið á mótor)
12) Drifhaldfang (kúplingarhaldfang)

2.1 Tækislýsing (myndir 1-12)

1a. Gangsetningarrofi - / ádrepari (mótorbremsa)
1b. Drifhaldfang (kúplingarhaldfang)
2. Bensíndæla (Primer)
3. efra og neðra tækisbeisli
4a. Safnpoki
4b. Fyllingarkvarði
5 a. Útkastslúga
5b. Reimarhlif
6. Eldsneytislúga
7. Olíuáfyllingarlok
8. Stilling sláttuhæðar
9. Gangsetningarpráður
10. 1x Leiðsluklemma
11. 2x Stjörnuró
12. 2x Löng skrúfa
13. Kertalykill
14. 2x Bolti (sexhyrndir, neðra tækisbeisli)
15. 2x Skrúfa (undirsinkuð, neðra tækisbeisli)
16. 4x Ró (neðra tækisbeisli)
17. Kósi

2.2 Innihald

Vinsamlegast yfi rfarið hlutinn og athugið hvort allir hlutir fylgi með sem taldir eru upp í notandaleið-beiningunum. Ef að hluti vantar, hafí ð þá tafar-laust, eða innan 5 vinnudaga eftir kaup á tæki, samband við þjónustuboð okkar eða þá verslun sem tækið var keypt í og hafí ð með innkaupanótuna. Vinsamlegast athugið töfl u aftast í leiðbeiningunum varðandi hluti sem eru ábyrgðir.

Opnið umbúðirnar og takið tækið varlega út úr umbúðunum.
Fjarlægið umbúðirnar og læsingar umbúða / tækis (ef slíkt er til staðar).
- Athugið hvort að allir hlutir fylgi með tækinu.
Yfirfarið tækið og aukahluti pess og athugið hvort að flutningaskemmdir séu að finna.
Geymið umbúðirnar ef hægt er þar til að ábyrgðartímabil hefur runnið út.

Hætta!

Tækið og umbúðir pess eru ekki barnaleikföng! Börn mega ekki leika sér með plastpoka, fi lmur og smáhluti! Hætta er á að hlutir geti fests í hálsi og einnig hætta á köfnun!

• Bensínsláttuvél
• efra og neðra tækisbeisli
Safnkarfa
• 1x Leiðsluklemma
• 2x Stjörnuró

IS

• 2x Löng skrúfa
Kertalykill
• 2x Bolti (sexhyrndir, neðra tækisbeisli)
• 2x Skrúfa (undirsinkuð, neðra tækisbeisli)
• 4x Ró (neðra tækisbeisli)
• Kósi
• Pjónustuhefti bensín
• Notandaleiðbeiningar
• Öryggisleiðbeiningar

3. Tilætluð notkun

Petta tæki má einungis nota í þau verk sem það er framleitt fyrir. Öll önnur notkun sem fer út fyrir tilætlaða notkun er ekki tilætluð notkun. Fyrir skaða og slys sem til kunna að verða af þeim sökum, er eigandinn / notandinn ábyrgur og ekki framleiðandi tækisins.

Bensín sláttuvélin er ætluð til einkanota í heimagörðum og frístundagörðum.

Sláttuvélar til notkunar í heimagörðum og fristundagörðum ber að skilgreina pannig að árleg notkun peirra sé vanalega ekki meiri en 50 vinnustundir og að pær séu notaðar til pess að hirða um gras- eða grasfl eti, pó ekki á opinberum svæðum, opinberum görðum, ípróttavöllum og ekki til búskaparvinnu.

Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Við tökum enga ábyrgð á tækinu, sé það notað í iðnaði, í atvinnuskini eða í tilgangi sem á einhvern hátt jafnast á við slíka notkun.

Pað að fara eftir meðfylgjandi notandaleiðbeiningum framleiðanda er grundvöllur réttrar notkunar á pessari sláttuvél. Notandaleiðbeiningarnar innihalda einnig leiðbeiningar varðandi umhirðu, notkun og standsetningar.

Viövörun! Vegna hættu á líkamlegum slysum notanda pessa sláttuvélar má ekki nota sláttuvélina til eftirtalda verka: Til pess að snyrta runna, tré eða pessháttar, til pess að skera eða kurla plöntur, til að slá grasfl eti á þökum eða í svalapot-tum né til pess að hreinsa (sjúga upp) óhreinindi á gangstéttum, kurla tré eða greinaúrganga. Auk pess má ekki nota sláttuvélina til pess að fl etja búfur eða aðrar ójöfnur í jöröinni eins og til dæmis moldvörpupúfur.

Af öryggisástæðum má ekki nota pessa sláttuvél til pess að knýja önnur tæki, verkfæri eða pess-háttar, sama hvaða tæki pað eru.

4. Tæknilegar upplýsingar

Gerð mótors:....Eins strokka .....fjórgengis mótor 139ccm
Afl 1,9 kW
Vinnusnúningshraði n _0 : 3000 min ^-1
Eldsneyti: ...... Bensín
Rými eldsneytistanks: .... um pað bil 1,3l
Mótorolía: .... um pað bil 0,4 l/10W30
Kerti: F7RTC
Rafskautamillibil (kertis): 0,5 - 0,6 mm
Sláttuhæðarstilling: ...... Miðlæg (30-80mm)
Sláttubreidd: 460 mm
Pyngd: 32 kg

Hætta!

Hávaði og titringur

Hámarks hljóðprýstingur L _pA ......80,7dB(A)

Hámarks hávaði L _WA ....96 dB(A)

Óvissa K _WA 3 dB

Notið heyrnahlífar.

Virkni hávaða getur valdið heyrnaleysi.

Titringsgildi a_n = 6,49m / s^2

Ovissa K = 1,5 m/s²

Forðast ætti að vinna lengi í einu vegna mikils hávaða og titrings.

Takmarkið hávaðamyndun og titring eins og hægt er!

• Notið einungis tæki sem eru í fullkomnu ásigkomulagi.
• Hirðið um tækið og hreinsið pað reglulega.
  • Lagið vinnu að tækinu.
  • Ofgerið ekki tækinu.
  • Látið yfirfara tækið ef pörf er á.
• Slökkvið á tækinu á meðan að það er ekki í notkun.
• Notiðhlífðarvettlinga

IS

Varúð!

Aðrar áhættur

Pó svo að rafmagnsverkfærið sé notað fullkomlega eftir notandaleiðbeiningum framleiðanda pess, eru enn áhættuatriði til staðar. Eftirtaldar hættur geta myndast vegna uppbyggingu tækis og notkun pess:

1. Heyrnarskaða ef ekki eru notaðar viðeigandi heyrnahlífar.
2. Heilsuskaðar, sem myndast geta vegna titrings á höndum og handleggjum, ef að tækið er notað samfl eytt til langs tíma eða ef að tækið er ekki notað samkvæmt leiðbeiningum pess eða ef ekki er rétt hirt um pað.

5. Fyrir notkun

5.1 Samsetning tækishluta

Við afhendingu pessa tækis eru ýmsir hlutir ósa-mansettir. Samsetningin er auðveld ef farið er eftir eftirfarandi leiðbeiningum.

Ábending! Til samsetningar tækis og til pess að geta hirt um tækið er börf fyrir eftirfarandi aukaleg verkfæri, sem ekki fylgja með tækinu:

• Flata olíupönnu (til olíuskipta),
• 1l mæliílát (sem polir olíu / bensín),
• Bensínbrúsa,
- Trekt (sem passar í op eldsneytisgeymis tæki-sins),
- Klút (til pess að burrka upp olíu / bensínrestar; fargist á bensinstöð),
- Bensíndælu (úr plasti, fæst í byggingavöru-verslunum),
- Olíukönnu með handdælu (fæst í byggingavöruverslunum),
- Mótorolía.

Samsetning

1. Efra og neðra tækisbeisli (staða 3) er sett saman eins og synt er á myndunum 3a-3b. Veljið göt sem passa við óskaða griphæð beislis.
   Mikilvægt! Notið göt í sömu hæð á báðum hliðum!

2. Hengið haldfang gangsetningarpráðar (mynd 9) í þar til gerðan krók eins og synt er á mynd 3c.

3. Festið gangsetningarpráðinn með meðfylgjandi leiðsluklemmunni (staða 10) á tækisbeislið eins og synt er á mynd 3d.

4. Lyftið upp útkastslúgunni (staða 5a) með hendinni og hengið grassafnpokann (staða 4a) á tækið eins og sýnt er á mynd 4a.

5.2 Stilling sláttuhæðar

Viðvörun! Einungis má stilla sláttuhæð á meðan að slökkt er á mótor tækisins.

• Stillingin fer fram miðlægt með stillihaldfangi sláttuhæðar (mynd 7 / staða 8). Hægt er að stilla inn mismunandi sláttuhæðir.
• Takið í sláttuhæðarhaldfangið og dragið pað í óskaða stöðu. Látið haldfangið smella í stöðu-na.

6. Notkun

Ábending!

Mótor ef afhentur án olíu og bensíns. Pess vegna verður að fylla á olíu og bensín áður en að tækið er tekið til notkunar.

1. Yfi rfarið áfyllingarmagn olíu (sjá 7.2.1).
2. Notið trekt og mælibrúsa pegar að bensín er áfyllt á tækið. Gangið úr skugga um að bensínið sé hreint.

Viðvörun: Notið ávallt einungis einn öruggan bensinbrúsa. Reykið ekki á meðan bensíntankur er fylltur. Slökkvið á mótor tækisins og látið hann kólna í nokkrar mínútur áður en að bensíntankurinn er fylltur.

1. Gangið úr skugga um að kertahettan sé tengdur við kertið.

Öryssigprufun mótorgangsetningar-/ádrepararofa

Til bess að koma í veg fyrir að mótorinn fari óviljandi í gang og til að ganga úr skugga um að mótorinn og hnífarnir geti stöðvast fl jótt pegar að hætta myndast, er tækið útbüið gangsetningar-/ádrepararofa (mynd 5a / staða 1a). Taka verður í pennan rofa (mynd 5b) áður en að sláttuvélin er gangsett. Pegar að mótorgansetningar-/ádrepararofa er sleppt verður hann að hrökkva sjálfkrafa í sína upprunalegu stöðu (mynd 5a).

Áður en mótor er gangsettur, ætti að endurtaka pessa hreyfi ngu nokkrum sinnum, til pess að ganga úr skugga um að rofi nn og barki hans virki eins og til er ætlast.

Endurtakið bessa prófun á meðan að mórotinn er í gangi. Eftir að búið er að sleppa mótorgangsetningar-/ádrepararofa verður mótorinn að stöðvast

IS

innan nokkra sekúndna. Ef svo er ekki verður að hafa samband við pjónustuaðila.

Hætta! Skurðarhnífurinn snýst um leið og mótor tækisins er gangsettur.

6.1 Mótor gangsettur

1. Gangið úr skugga um að kertahettan sé tengdur við kertið.
2. Prýstið 3x á bensíndæluna (mynd 6 / staða 2). Pegar að mótorinn er heitur má sleppa pessu skrefi.
3. Standið fyrir aftan sláttuvélina. Takið í gangsetningar-/ádprepararofa (mynd 5b) með einni hendi. Hin höndin er á gangsetningar-haldfanginu.
4. Gangsetjið mótorinn með gangsetningarpræðinum (mynd 1 / staða 9). Dragið haldfangið 10-15cm út (par til að mótsaða er að fi nna), togið svo kröftuglega í práðinn. Ef að mótorinn fer ekki í gang, ætti að toga aftur í gangsetningarpráðinn.
   Ábending! Látið gangsetningarpráðinn ekki kastast óstjórnað til baka.
   Ábending! Ef kalt er getur verið nauðsynlegt að endurtaka gangsetningu nokkrum sinnum.

Tækisdrif

Drifhaldfang/kúplingarhaldfang (mynd 5a / staða 1b): Ef tekið er í rofann (mynd 5c) er kúplingunni fyrir tækisdrif lokað og sláttuvélin byrjar sjálfkrafa að hreyfast ef að mótorinn er í gangi. Sleppió drifhaldfanginu í tíð til pess að stöðva sláttuvélina pegar að hún er á hreyfingu. Æfið ykkur að setja sláttuvélina af stað áður en að fyrsti sláttur er ha-fi nn til pess að venjast eiginleikum tækisins.

6.2 Leiðbeiningar fyrir rétta sláttuvinnu

Hætta!

Opnið aldrei útkastlúgu begar að losa á safnpoka á meðan að mótor tækisins er í gangi. Hnífur á snúningi getur leitt til alvarlegra slysa.

Festið útkastlúgu og safnpoka ávallt vel. Slökkvið ávallt á mótor tækisins áður en að safnpoki er fjarlægður.

Áður en hverskonar stillingar-, umhirðu- og viðgerðarvinna er hafi n verður að slökkva á mótomnum og bíða þar til að hnífurinn er hættur að snúast. Takið kertahettuna af kertinu.

Sláttur

Mótorinn er hannaður fyrir sláttuhraða fyrir gras, og grasútkast í safnpokann og langan líftíma.

Sláið einungis með beittum og óskemmdum hnífum, þá verður grasið skorið án þess að merja það og fl öturinn verður síður gulur.

Til pess að tryggja sem bestan skurð á grasinu ætti að halda leiðum sláttar beinum. Sláttuleiðirnar ættu að leggjast yfi r hverja aðra um nokkra sentímetra pannig að ekki verðir óslegin hluti eftir.

Haldið neðri hluta sláttuvélarinnar ávallt hreinum og fjarlægið grasrestar sem safnast saman þar. Uppsafnaðar grasrestar gera gangsetningu á tæki erfi ðari, gera slátt verri og takmarka útkastgetu grass.

Ef slegið er í halla á ávallt að slá þvert á hann. Ef sláttuvélinni er beint á ská uppávið, kemur það í veg fyrir að hún renni niður. Stillið inn sláttuhæð eftir lengd grass. Pegar að gras er hátt og þétt, stillið pá inn hæstu sláttuhæðina og sláíð hægar. Sláíð oftar en einu sinni yfir flótinn þannig að einungis séu slegnir hámarks 4cm af grasi í einu.

Stöövið mótor tækisins áður en að eitthvað er gert við hníf þess. Athugið að hnífur tækisins snýst í nokkrar sekúndur eftir að búið er að slökkva á mó- tor þess. Reynið aldrei að stöðva hníf þessa tækis. Athugið reglulega hvort að hnífurinn sé vel festur, að hann sé í góðu ásigkomulagi og að hann sé beittur. Slípið hann eða skiptið um hann ef að svo er. Ef að hnífurinn sem er á hreyfi ngu kemst í snertingu við einhvern hlut, stöövið pá sláttuvélina og bíðið par til að hnífurinn hefur náð að stöðvast fullkomlega. Yfi rfarið eftir það ástand hnífsins og festingu hans. Ef skemmdir eru að fi nna verður að skipta út skemmdum hlut.

6.3 Slökkt á mótor

Til bess að slökkva á mótomum, sleppið þá móstorstart/mótorbremsu haldfanginu (mynd 5a / staða 1a). Takið kertahettuna af kertinu til bess að koma í veg fyrir að mótorinn geti farið í gang. Yfi rfarið barka mótorbremsu áður en að tækið er gangsett á ný. Athugið hvort að barkinn sé rétt þræddur. Brotin eða skemmdan barka verður að vera skipt út.

IS

6.4 Safnpoki tæmdur

Ef að safnpokinn er fullur minkar loftfl æðið í gegnum hann og áfyllingarkvarðinn (4b) leggst þétt að safnpokanum (mynd 13). Tæmið safnpokann og hreinsið útkastsopið.

Hætta! Áður en safnpokinn er fjarlægður verður að slökkva á mótomum og bíða þar til að hnífurinn hefur náð að stöðvast að fullu.

Til bess að fjarlægja safnpokann er best að lyfta upp útkastslúgunni, takid pvinæst safnpokann úr tækinu á haldfangi hans með hinni hendinni (mynd 4).

Af öryggisástæðum fellur lúfan aftur niður pegar að safnpokinn hefur verið fjarlægður og lokar aftara útkastsopinu. Ef að grasrestar varða eftir í opinu ætti að draga sláttuvélina um pað bil 1 metra afturábak til pess að auðvelda gangsetningu.

Grasrestar í sláttuhúsi og á skurðareiningu ætti ekki að fjarlægja með höndum eða fótum heldur ætti ávallt að notast við viðeigandi verkfæri eins og til dæmis bursta eða handkúst.

Til bess að tryggja að grasið safnist vel saman við sláttur verður að ganga úr skugga um að hreinsa grassafnkörfuna eftir notkun.

Fjarlægið einungis safnpokann á meðan að mótor tækisins hefur verið stöðvaður og bíðið þar til að hnífurinn hefur náð að stöðvast fullkomlega.

Lyftið upp útkastlúfu með einni hend og hengið safnpokann á sinn stað með hinni hendinni að ofanverðu.

7. Hreinsun, umhirða, geymsla, fl utningar og pöntun varahluta

Hætta!

Vinnið aldrei með mótorinn í gangi í nánd við hluti sem leiða rafmagn og komið ekki við pá. Takið ávallt kertahettuna af kertinu áður en að hirt er um tækið á einhvern hátt. Vinnið aldrei að tækinu á meðan að það er í gangi. Öll vinna við petta tæki sem ekki er lýst í notandaleiðbeiningunum verður að vera framkvæmd af fagaðilum.

7.1 Hreinsun

Hreinsa ætti sláttuvélina vandlega eftir hverja notkun. Sérstaklega undirhluta hennar og hnífaeiningu. Til pess er besta halla sláttuvélinni afturábak með pví að prýsta tækisbeislinu niður á við.

Tilmæli: Áður en að sláttuvélinni er hallað verður að tæma eldsneytisgeyminn fullkomlega með bensíndælu. Ekki má halla sláttuvélinni meira en í 90 gráður. Auðveldast er að fjarlægja óhreinindi og grasrestar strax eftir slátt. Pornaðar grasrestar og óhreinindi geta haft áhrif á sláttugetu tækisins. Athugið hvort að útkastsopið sé hreint og laust við grasrestar og fjarlægið pær ef að þörf er á. Hreinsið sláttuvélina aldrei með vatnsbunu né með háprýstidælu. Gangið úr skugga um að það komist ekki vatn inn í tækið. Sterka hreinsilegi eins og kalkhreinsi eða bensínhreinsi má ekki nota á þetta tæki.

7.2 Umhirða

Kynnið ykkur þjónustumillibil í meðfylgjandi skjali varðandi umhirðu.

Ábending: Skilið óhreinu viðhaldsefni og öðrum efnum sem notuð eru á tækið til endurnotkunar á par til gerðar sorpmótökustöð.

7.2.1 Bensínmótor

Ábending! Notið mótor tækisins aldrei með of lítilli eða engri olíu. Pað getur skemmt mótorinn varanlega.

Áfyllingarástand olíu athuguð

Stillið upp sláttuvélinni þannig að hún standi lárétt. Olíukvarðinn (mynd 9a / staða 7) er skrúfaður út rangsælis og þurrkað er af kvarðanum. Stingið þvinaest kvarðanum aftur í gatið eins langt og hann kemst án þess að skrúfa hann inn. Dragið oliukvarðann aftur út og lesið áfyllingarstand oliunnar á meðan að kvarðanum er haldið lóðrét-tum. Yfi rborð olíu verður að vera á milli merkingan-na L og H á oliukvarðanum (mynd 9b).

Olíuskipti

Skipta ætti um mótorolíu á meðan að slökkt er á mótornum en pó á meðan að hann er heitur.

1. Gangið úr skugga um að búið sé að taka grassafnpokann af tækinu.
2. Tæmið bensíngeyminn með par til gerðri bensíndælu, látið mótorinn ganga par til að bensínrest klárast alveg.
3. Setjið olíusafnpönnu við hliðina á sláttuvélinni.
4. Opnið olíukvarðann (staða 7) og hallið sláttu- vélinni um 90° til hliðar.
5. Heit olían lekur nú í gegnum olíuáfyllingaropið ofan í olíusafnpönnuna.
6. Eftir að olían hefur öll lekið af sláttuvélinni, leggið hana aftur niður lárétta.
7. Fyllið olíu á mótorinn upp að efri merkingu á olíukvarðanum.

IS

1. Varúð! Skrúfi ð olíukvarðann ekki inn til pess að athuga áfyllingarástand olíunnar heldur stingið honum einungis inn í gatið.
2. Farga verður gamalli olíu eins og gildandi reglur gera ráð fyrir.

7.2.2 Hnífur

Látið viðurkenndan þjónustuaðila brýna og þyn-gdarjafna hnífa pessa tækis. Til að tryggja sem besta vinnu er mælt með því að láta yfi rfara hnífa pessa tækis árlega.

Skipt um hnif (mynd 8)

Einungis má nota upprunalega varahluti til hnífaskipta í þessu tæki. Kenninúmer hnífs verður að passa við número í varahlutalistanum. Setjið aldrei annan hníf í þetta tæki.

Skemmdir hnífar.

Ef að hnífur tækisins kemst í snertingu við hluti þrátt fyrir varúðarrástafanir, slökkvið þá tafarlaust á mótomum og takið kertahettuna af kertinu.

Hallið sláttuvélinni afturábak og athugið hvort að hnífurinn sé skemmdur. Skemmda eða bogna hnífa verður að skipta um. Reynið aldreì að rétta bogna hnífa. Vinnið aldrei með bognum eða mjög uppnotuðum hníf, hann skapar titring og getur orsakað meiri skemmdir á sláttuvélinni.

Viðvörun! Ef tækið er notað með skemmdum hníf myndast slysahætta.

7.2.3 Hjólaöxlar og hjólkoppar

Hjólaöxla og hjólalegur ætti að smyrja einu sinni á tímabili.

Til bess verður að fjarlægja hjólkoppana með skrúfjárni og losa festiskrúfurnar sem halda hjólunum.

7.2.4 Umhirða og stillingar barka

Smyrjið reglulega barka og athugið að peir hreyfi st létt.

7.2.5 Umhirða loftsíu (mynd 10)

Ohrein loftsía minnkar afl mótors vegna pess að ekki kemst nægilega mikið loft að mótomum. Ef mikið ryk er í loftinu verður að yfi rfara safnpokann oftar en ella.

Hreinsið lofstíuna aldrei með bensíni eða öðrum eldfi mum vökvum. Hreinsið loftsíuna einungis með háþrýstilofti eða berjið af henni.

7.2.6 Umhirða kertis

Hreinsið kertið með koparbursta.

1. Takið kertahettuna af kertinu (mynd 11 / staða A).
2. Fjarlægið kertið með kertalykli.
3. Samsetning fer fram eins og sundurtekningin í öfugri röð.

7.2.7 Drifreim yfi rfarin

Fjarlægið hnífi nn eins og lýst er í lið 7.2.2.

Til pess að yfi rfara drifreimina verður að fjarlægja drifreimahlífi na (mynd 12 / staða 5b).

7.2.8 Viðgerð

Eftir viðgerðir á tæki eða umhirðu verður að ganga úr skugga um að allir öryggistengdir hlutir pess séu á sínum stað og að þeir virki rétt. Geymið hættulega hluti sem skapað geta slysahættu fyrir fólk og börn á öruggum og læstum stað. Ábending! Eftir lögum varðandi tæki er framleiðandi tækis ekki ábyrgur fyrir skaða sem til verður vegna viðgerða sem ekki eru framkvæmdar rétt eða ef að notaðir hafa verið varahlutir sem ekki voru viðurkenndir af framleiðanda. Auk pess er framleiðandi ekki ábyrgur fyrir viðgerðum sem ekki voru framkvæmdar á réttan hátt. Látið pjónustuaðila eða viðurkennda fagaðila gera við þetta tæki. Pað sama á við um aukahluti.

7.2.9 Vinnutími

Farið eftir gildandi lögum og reglum sem ákvarða leyfi lega vinnutíma, sem getur verið mismunandi eftir stöðum.

7.3 Geymsla sláttuvélar undirbúin

Viðvörun! Fjarlægið ekki bensín af tækinu í lokuðum rýmum, í nánd við eld eða á meðan að reykt er. Bensíngufur geta valdið eldi eða spre- gingum.

1. Tæmið eldsneytistanginn með eldsneytisdælu.
2. Gangsetjið mótorinn og látið hann ganga pað lengi að leifar af bensíni náí að klárast alveg.
3. Skiptið um olíu fyrir hverja tíðarbyrjun.
4. Fjarlægið kertið. Setjið um það bil 20 ml af olíu ofan í strokkinn med oliukönnu. Togið varlega í gangsetningarpráðinn þannig að olían náí að dreifast um strokkinn og hlífa honum. Skrúfi ð kertið aftur í strokkinn.
5. Hreinsið kæliplötur strokks og mótorhús.
6. Hreinsið allt tækið til pess að hlífa lakkhúð pess.
7. Geymið tækið einungis í vel loftuðum rýmum.

IS

7.4 Sláttuvél gerð tilbúin til fl utninga

Viðvörun! Fjarlægið ekki bensín af tækinu í lokuðum rýmum, í nánd við eld eða á meðan að reykt er. Bensíngufur geta valdið eldi eða spre- gingum.

1. Tæmið eldsneytistanginn með eldsneytisdælu.
2. Látið mótor tækisins ganga það lengi að leifar af bensíni nái að klárast alveg.
3. Tæmið mótorolíuna af heitum mótornum.
4. Fjarlægið kertahettuna af kertinu.
5. Hreinsið kæliplötur strokks og mótorhús.
6. Hengið gangsetningarbráðinn af króknum (mynd 3c). Losið læsinguna sem sýnd er á mynd 3b hægramegin og vinstramegin á tækisbeislinu og hallið efri hluta tækisbeislisins niður. Varist að barkarnir beygist ekki of mikið pegar að tækisbeislinu er brotið saman.
7. Brjótið saman nokkur lög af bylgjupappír á milli efra og neðra beislis og mótors til að koma í veg fyrir skemmdir á tækinu.
8. Festið sláttuvélina nægilega vel með þar til gerðum festingum að ekki sé hætta á slysum né skemmdum af því að sláttuvélin renni til á meðan að akstri stendur.

7.5 Varahlutir, hlutir sem notast upp og efni

Varahlutir, efni og hlutir sem notast upp eins og til dæmis mótorolía, drifreim, kerti, loftsía, bensínsía, rafgeymir eða hnífar falla ekki undir ábyrgð pessa tækis.

7.6 Pöntun varahluta:

Pegar að varahlutir eru pantaðir ættu eftirfarandi atriði að vera tilgreind;

Gerötækis
• Gerðarnúmertækis
• Númertækis
- Varahlutanúmer pess varahlutar sem panta á

Verð og upplýsingar eru að fi nna undir www.isc-gmbh.info

Petta tæki er afhent í umbúðum sem hlífa tækinu fyrir skemmdum við fl utninga. Pessar pakkningar endurnýtanlegar eða hægt er að endurvinna þær. Petta tæki og aukahlutir þess eru úr mismunandi efnum eins og til dæmis málmi og plastefnum. Skemmd tæki eiga ekki heima í venjulegu heimilissorpi. Til þess að tryggja rétta förgun á þessu tæki ætti að skila því til þar til gerðra sorpmóttökustöðvar. Ef að þér er ekki kunnugt um þesshát-tar sorpmóttökustöðvar ættir þú að leita til bæjarskrifstofur varðandi upplýsingar.

IS

9. Bilanaleit

Varúðartilmæli: Slökkvið fyrst á mótor tækisins og takió kertahettuna af kertinu áður en að tækið er yfirfarið eða stillingar á því eru framkvæmdar.

Varúðartilmæli: Pegar að mótor tækisins hefur náð að ganga eftir stillivinnu, yfirferð eða pessháttar verður að bera í huga að útblásturseining tækisins og aðrir hlutir eru heitir. Pess vegna á ekki að snerta pá hluti til pess að koma í veg fyrir brunaslys.

Bilun Mögulegar ástæður Mögulegar ástæður
Gangur óreglulegur, tæki titrað óeðlilega mikið	- Lausar skrúfur- Hnífafestingar lausar- Hlífar eru úr jafnvægi	- Yfi rfarið skrúfur- Yfi rfarið hnífafestingar- Skiptið um hníf
Mótor gengur ekki -	Mótorstart/mótorbremsu ekki haldið inni- Bensíngjöf er í rangri stöðu (ef slík er til staðar)- Kerti er skemmt- Bensíntankur er tómur- Bensíndælunni hefur ekki verið prýst inn (ef slík er til staðar)	- Prýstið inn mótorstart/mótorbremsu- Yfirfarið stillingar (ef slíkt er til staðar)- Endurnýið kerti- Fyllið á bensín- Prýstið inn bensíndælunni (ef slík er til staðar)
Mótor gengur óreg-lulega	- Loftsía er óhrein- Kerti er óhreint	- Hreinsið loftíu- Hreinsið kerti
Grasfl öturinn verður gulur, Grasfl öturinn verður óreglulega sleginn	- Hnífur er óbeittur- Sláttuhæð er of lítil- Snúningshraði mótors er of lár	- Brýnið hnifa- Stillið inn rétta sláttuhæð- Setjið bensíngjöfina í botn (ef slík er til staðar)
Grasútkast er óhreint	- Snúningshraði mótors er of lár- Sláttuhæð of lítil- Hnífar eru uppnotaðir- Safnpoki er stifl aður eða fullur	- Setjið bensíngjöfina í botn (ef slík er til staðar)- Stillið rétt- Skiptið um hníf- Tæmið safnpokann

Eftirprentun eða önnur fjölprentun fylgiskjala og leiðarvísa vörunnar, líka í úrdrætti, er ekki leyfileg nema grerinilegt samflykki frá iSC GmbH komi til.

Pað er áskilið að tæknilegar breytingar séu leyfi legar

IS

Pjónustuupplýsingar

Við höfum faglega þjónustuaðila í öllum þeim löndum sem að ábyrgðarskýrteini ef gefið út á og er hei-milisfang þeirra gefið upp í ábyrgðarskírteininu. Pessir þjónustuaðilar eru til staða fyrir þig varðandi við- gerðir, pantanir varahluta og íhluta.

Athuga verður að sumir eftirtaldir hlutir tækisins eru hlutir sem notast upp við notkun eða á annan náttúrulegan hátt og/eða eftirfarandi hlutir er eru nauðsynlegir vegna notkunar eða slits.

Grein Dæmi
Slithlutir* Loftsía, barkar, safnpoki, hjól, tækiskúpling
Notkunarefni/hlutir sem notast upp* Hnífur
Hlutir sem vantar

* verða ekki endilega að fylgja!

Vegna galla eða bilana biðjum við þig um að hafa samband við skrá það á netinu undir www.isc-gmbh.info. Vinsamlegast athugið að lýsa biluninni nákvæmlega og svarið endilega eftirfarandi spurningum:

Virkaði tækið fyrst eða var það bilað strax frá upphafi?
- Varð pér vart við eitthvað óvenjulegt áður en bilunin kom til (greining bilunar)?
• Hvaða bilun lýsir sér í tækinu samkvæmt pinni skoðun (aðalbilun)?
Lýsið biluninni.

IS

Ábyrgðarskírteni

Kæri viðskiptavinur,

vörur okkar eru framleiddar undir ströngu gæðaeftirliti. Ef að tækið virkar þrátt fyrir það ekki fullkomlega, þykir okkur það mjög leitt og biðjum þig endilega um að hafa samband við þjónustuaðila okkar. Heimilis-fang er að finna neðar á þessu ábyrgðarskjali. Pú getur einnig haft samband við verslunina þar sem að tækið var keypt. Varðandi gildi ábyrgðarskírteinisins gildir eftirfarandi:

1. Petta ábyrgðarskirteini lýsir aukalegri ábyrgð sem að neðan nefndur framleiðandi ábyrgist viðskip-tavinum sínum umfram þær ábyrgðir sem reglur og lög gefa kröfur um. Pín almenna lagaleg ábyrgð helst ósnert þrátt fyrir þessa ábyrgðaliði. Ábyrgðarþjónusta okkar eru þér að kostnaðarlausu.
2. Ábyrgðin nær eingöngu yfir galla á nýju tæki sem pú hefur fest kaup á sem var framleitt af neðang-reindum framleiðanda. Ábyrgðin nær einungis yfir galla sem eru vegna efnisgalla eða framleiðsluga- la og takmarkast við okkar ákvörðun um að endurbæta gallan eða skipta út tækinu. Vinsamlegast athugið að tækin okkar eru hvorki framleidd né hönnuð fyrir notkun í atvinnuskini, í iðnaði eða notkun sem bera má saman við slíka notkun. Ábyrgðarsamningurinn fellur úr gildí ef að tækið er notað innan ábyrgðartímans í atvinnuskini eða annan slíkan sambærilegan hátt.
3. Ábyrgð okkar gildir ekki yfi r

- Skemmdir á tæki sem til verða vegna pess að ekki hefur verið farið eftir leiðbeiningum varðandi samsetningu pess, rangrar uppsetningar, ef að ekki hefur verið farið eftir notandaleiðbeiningunum (til dæmis ef að tækið hefur verið tengd við ranga rafspennu eða rafstraum) eða ef að ekki hefur verið farið eftir leiðbeiningum tækis varðandi umhirðu og öryggi pess eða ef að tækið hefur verið notað undir óeðlilegum náttúruáhrifum eða vegna of lítillar umhirðu og bjónustu.

- Skemmdir á tæki, sem til verða vegna misnotkunar eða óviðeigandi notkunar (til dæmis of mikið álag á tæki eða ef að notaðir eru rangir íhlutir eða aukahlutir), ef að utanaðkomandi hlutir komast inn í tækið (eins og til dæmis sandur, steinar eða ryk, flutningaskemmdir), vegna rangnotkunar eða utanaðkomandi álags (eins og til dæmis skemmdir við það að tækið fellur niður).

- Skemmdir á tæki eða hlutum tækisins, sem til verða vegna notkunar pess eða vegna annarra utanaðkomandi eðlilegra uppnotkunar.

1. Ábyrgðartíminn eru 60 mánuðir sem byrjar við dagsetningu kaups á tæki. Tilkynna verður um skemmdir eða galla á tæki áður en að ábyrgðin fellur úr gildi og innan tveggja vikna eftir að skemm-din er fundin. Ábyrgð tækisins fellur úr gildi eftir að ábyrgðartímabilið er útrunnið. Ef að gert er við tæki eða því skipt út vegna ábyrgðar, leiðir það ekki til þess að ábyrgðartímabilið lengist og ekki gildir ný ábyrgð á nýja tækinu eða varahlutunum sem settir hafa verið í það. Petta gildir einnig um þjónustu sem hefur verið framkvæmd til staðar.

2. Til pess að fá ábyrgðarpjónustu, hafid pá samband við: www.isc-gmbh.info. Ef að skemmdin á tæki-nu er innan ábyrgðarramma pess færð pú umsvifalaust viðgert eða nýtt tæki í stað pess gamla.

Varðandi hluti sem notast upp og hluti sem vantar bendum við á takmarkanir ábyrgðar bessa tækis sem eru í notandaleiðbeiningunum.

SE
