| Typ výrobku | Benzínová sekačka na trávu |
| Značka | Hurricane |
| Model | HBME 46 R |
| Typ motoru | Čtyřtaktní motor, 1 válec, 139 cm³ |
| Výkon | 1,9 kW |
| Otáčky motoru | 3000 ot./min |
| Palivo | Benzín, nádrž 1,3 l |
| Motorový olej | 0,4 l 10W30 |
| Zapalovací svíčka | F7RTC, mezera 0,5-0,6 mm |
| Šířka sečení | 460 mm |
| Nastavení výšky sečení | Centrální, 30-80 mm |
| Hmotnost | 32 kg |
| Hladina akustického tlaku | 80,7 dB(A) (nejistota 3,52 dB) |
| Garantovaná hladina akustického výkonu | 96 dB(A) |
| Vibrace (hodnota emise) | 6,49 m/s² (nejistota 1,5 m/s²) |
| Systém sečení | Rotující nůž |
| Vyhazování | Zadní s pytlem na sběr (indikátor naplnění) |
| Pohon kol | Ano, s pákou pohonu |
| Řídítka | Skládací s výškovým nastavením |
| Bezpečnostní zastavení | Brzda motoru (páka start/stop) |
| Údržba | Výměna oleje, vzduchový filtr, svíčka, řemen, nůž |
| Záruka | 60 měsíců (podmínky v návodu) |
Často kladené otázky - HBME 46 R Hurricane
Dotazy uživatelů ohledně HBME 46 R Hurricane
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sekačka na trávu ve formátu PDF zdarma! Najděte svůj návod HBME 46 R - Hurricane a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. HBME 46 R značky Hurricane.
NÁVOD K OBSLUZE HBME 46 R Hurricane
CZ Originální návod k obsluze Benzínová sekačka
SK Originálny návod na obsluhu Benzínová kosačka

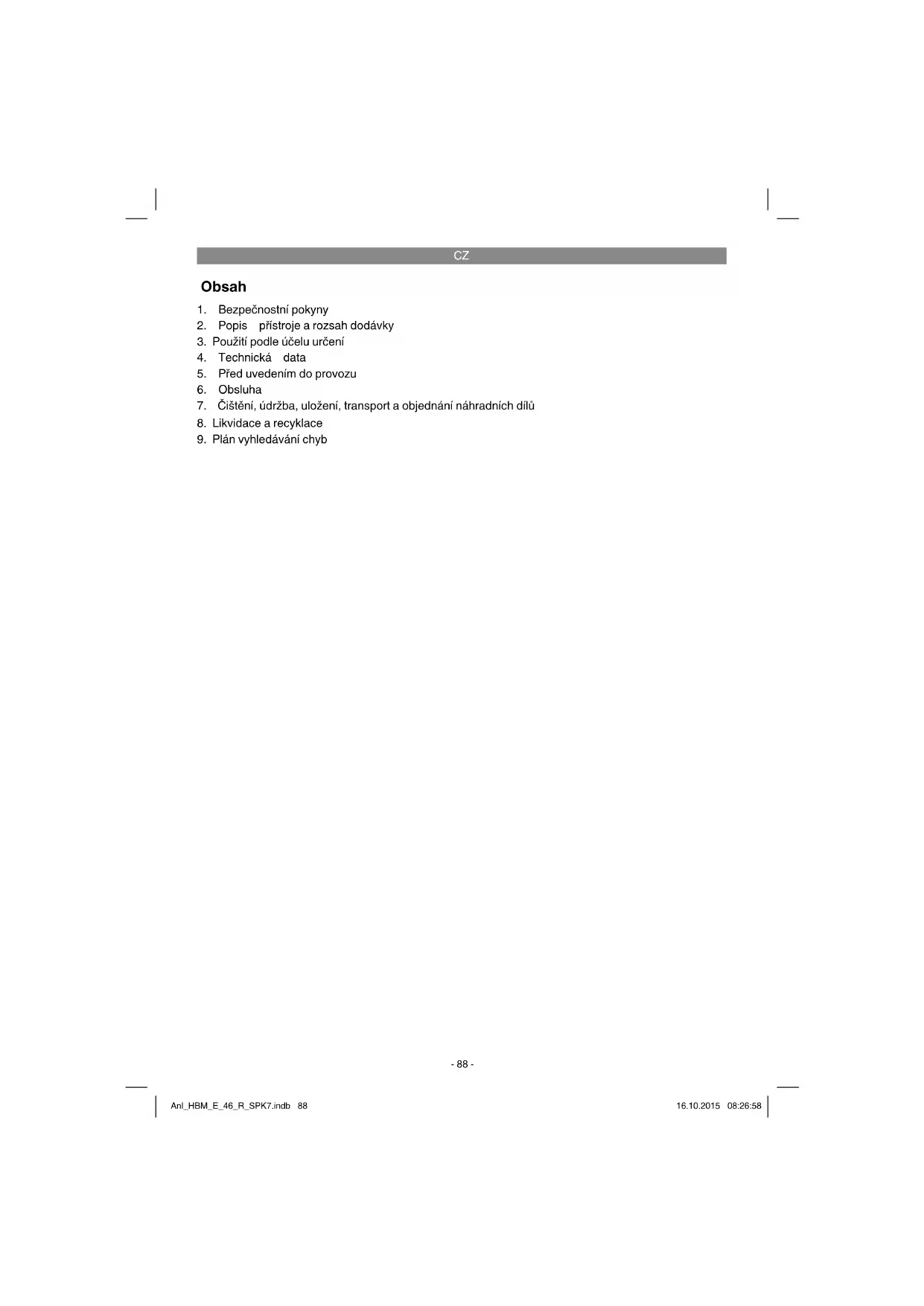

- Bezpečnostní pokyny
- Popis prístroje a rozsah dodávky
- Použití podle účelu určení
- Technická data
- Před uvedením do provozu
- Obsluha
- Čištění, údržba, uložení, transport a objednání náhradních dílů
- Likvidace a recyklace
- Plán vyhledávání chyb
CZ
Nebezpečí!
Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.
Nebezpečí!
Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.
Vysvětlení informačního štítku na přístroji (viz obr. 14)
1) Přečíst návod k obsluze.
2) Pozor! Nebezpečí způsobené vymrštěnými díly. Dodržovat bezpečnostní vzdálenost.
3) Pozor! Ostré nože – Před všemi údržbovými, opravárenskými, čisticími a seřizovacími pracemi vypnout motor a vytáhnout koncovku zapalovací svíčky
4) Před uvedením do provozu doplnit olej a palivo
5) Pozor! Nosit ochranu sluchu a ochranné brýle.
6) Zaručená hladina akustického výkonu
7) Pozor! Horké díly. Udržujte odstup.
8) Palivo doplňujte pouze při vypnutém motoru.
9) Varování před řeznými zraněními. Pozor! Rotující nože.
10) Proces nastartování
11) Páčka spuštění/vypnutí motoru (l=motor ZAP; 0=motor VYP)
12) Páčka pojezdu (páčka spojky)
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1-12)
1a. Páčka spuštění/vypnutí motoru (motorová brzda)
1b. Páčka pojezdu (páčka spojky)
2. Palivové čerpadlo (Primer)
3. Horní a spodní vodicí rukojeť
4a. Sběrací vak
4b. Indikace naplnění
5a. Vyhazovací klapka
5b. Kryt klínového řemene
6. Víčko plnicího otvoru nádrže
7. Šroub plnicího otvoru oleje
8. Nastavení výšky sekání
9. Startovací lanko
10. 1x kabelový klips
11. 2x hvězdicová matice
12. 2x šroub, dlouhý
13. Klíč na zapalovací svíčky
14. 2x šrouby (šestihranné, vodicí rukojeť dole)
15. 2x šrouby (zkosená hlava, vodicí rukojeť dole)
16. 4x matice (vodicí rukojeť dole)
17. Očko
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.
- Otevřete balení a přístroj opatrně vyjměte z balení.
- Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
- Rekontrolujte, zda je rozsah dodávky úplný.
- Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
- Balení si pokud možno uložte až do uplynutí záruční doby.
Nebezpečí!
Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!
• Benzínová sekačka
• Horní a spodní vodicí rukojeť
• Sběrací koš
• 1x kabelový klips
CZ
• 2x hvězdicová matice
• 2x šroub, dlouhý
• Klič na zapalovací svíčky
• 2x šrouby (šestihranné, vodicí rukojeť dole)
• 2x šrouby (zkosená hlava, vodicí rukojeť dole)
• 4x matice (vodicí rukojeť dole)
Očko
• Servisní brožurka Benzín
• Originální návod k obsluze
- Bezpečnostní pokyny
3. Použití podle účelu určení
Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.
Benzínová sekačka je vhodná pro soukromé používání na zahradách u domů a chat.
Za sekačky pro soukromé zahrady u domů a chat jsou považovány ty, jejichž roční používání většinou nepřesahuje 50 hodin a které jsou používány především pro péči o trávníky nebo travnaté plochy, ne ovšem ve veřejných zařízeních, parcích, sportovištích, jako též v zemědělství a lesnictví.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.
Dodržování výrobcem přiloženého návodu k obsluze je předpokladem pro řádné používání sekačky. Návod k obsluze obsahuje provozní, údržbářské a opravárenské podmínky.
Varování! Z důvodu ohrožení uživatele nesmí být sekačka používána k následujícím pracím: k vyžínání keřů, živých plotů a křoví, k střihání a drcení popínavých rostlin nebo střihání trávníku ozeleněných střech nebo balkonových truhlíků a k čištění (vysávání) chodníků a jako drtič na drcení odřezků stromů a živých plotů. Dále nesmí být sekačka používána jako motorová plečka a na za-rovnávání půdních nerovností, jako např. krtin. Z bezpečnostních důvodů nesmí být sekačka
používána jako hnací agregát pro jiné nástroje a sady nástrojů všeho druhu.
4. Technická data
Typmotoru:
......jednoválcový čtyřdobý motor 139 ccm
Výkon motoru max.: 1,9 kW
Pracovní otáčky: 3000 min ^1
Palivo: Benzín
Objem nádrže: cca 1,3 l
Motorový olej: cca 0,4 l/10W30
Zapalovací svíčka: ......F7RTC
Odstup elektrod: 0,5 - 0,6 mm
Nastavení výšky
řezu centrální, (30-80 mm)
Šíře řezu: 460 mm
Hmotnost: 32 kg
Nebezpečí!
Hluk a vibrace
Hladina akustického tlaku L_pA 80,7 dB(A)
Nejistota K_pA 3,52 dB
Působení hluku může způsobit ztrátu sluchu.
Emisní hodnota vibrací a = 6,49 m/s²
Nejistota K = 1,5 m/s²
Kvůli vzniku silného hluku a vibrací by se používání zařízení mělo omezit na kratší dobu.
Omezte tvorbu hluku a vibrace na minimum!
- Používejte pouze přístroje v bezvadném stavu.
- Pravidelně provádějte údržbu a čištění přístroje.
- Přizpůsobte Váš způsob práce přístroji.
• Nepřetěžujte přístroj. - V prípadě potřeby nechte prístroj zkontrolovat.
• Rístroj vypněte, pokud ho nepoužíváte.
CZ
Pozor!
I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:
- Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.
- Poškození zdraví, které je následkem vibrací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.
5. Před uvedením do provozu
5.1 Montáž komponent
Při dodávce jsou některé komponenty demon- továny. Montáž je jednoduchá, pokud jsou dodržovány následující pokyny.
Pokyn! Pro montáž a údržbu potřebujete následující dodatečné nářadí, které není v rozsahu dodávky:
- záchytná vana na olej, mělká (pro výměnu oleje)
- odměrka 1 litr (odolná proti oleji/benzínu)
- kanystr na benzín
• nálevka (vhodná pro plnicí hrdlo nádrže) - papírové utěrky (na otrení zbytků oleje/benzínu; likvidace u čerpací stanice)
- sací čerpadlo na benzín (provedení z plastu, k dostání ve stavebních marketech)
- konev na olej s ručním čerpadlem (k dostání ve stavebních marketech)
• Motorový olej
Montáž
- Namontujte dolní a horní vodicí rukojeť (obr. 3) tak, jak je znázorněno na obrázcích 3a–3b. Podle požadované výšky rukojeti zvolte jeden z otvorů pro upevnění. Důležité! Na obou stranách nastavte stejnou výšku!
- Rukojeť startovacího lanka (pol. 9) zavěste na příslušném háčku tak, jak je znázorněno na obr. 3c.
- Lanka upevněte pomocí přiloženého kabelového klipsu (pol. 10) na vodicí rukojeť tak, jak je znázorněno na obr. 3d.
- Jednou rukou nadzvedněte vyhazovací klapku (pol. 5a) a zavěste sběrací vak (pol. 4a) tak, jak je znázorněno na obr. 4a.
5.2 Nastavení výšky sekání
Varování! Nastavení výšky sekání provádět pouze při vypnutém motoru.
- Nastavení výšky sekání se provádí centrálně pomocí přestavovací páčky výšky sekání (obr. 7/pol. 8). Je možné nastavit různé výšky sekání.
- Stlačte nastavovací páčku a vytáhněte ji do požadované polohy. Nechte páčku zaskočit.
6. Obsluha
Pokyn!
Motor je dodáván bez provozních látek. Před uvedením do provozu proto naplňte motor bezpodmínečně olejem a benzínem.
- Zkontrolujte stav oleje (viz 7.2.1.).
- K plnění benzínu použijte odměrku a nálevku. Překontrolujte, zda je benzín čistý.
Varování: Vždy používejte bezpečnostní kanystr na benzín. Při plnění benzínu nekuřte. Před plněním benzínu motor vypněte a nechte ho několik minut ochladit.
- Ujistěte se, že je kabel zapalování připojen na svíčku.
Bezpečnostní kontrola páčky spuštění / vypnutí motoru
Aby se předešlo nechtěnému nastartování sekačky a rovněž aby bylo možné motor rychle zastavit a v případě nebezpečí zablokovat nůž, je sekačka vybavena páčkou spuštění / vypnutí motoru (obr. 5a/pol. 1a). Před nastartováním sekačky musí být tato páčka (obr. 5b) stisknuta. Při uvolnění páčky spuštění / vypnutí motoru je nutné vrátit ji do výchozí pozice (obr. 5a).
Než motor nastartujete, měli byste tento krok provést několikrát za sebou, abyste se ujistili, že páčka a lanka fungují správně.
Zopakujte tento test ještě jednou při spuštěném motoru. Po uvolnění páčky spuštění / vypnutí motoru se musí motor během několika vteřin zastavit. Pokud tomu tak není, obraťte se na zákaznický servis.
Nebezpečí: Nůž rotuje, když je motor spuštěn.
CZ
6.1 Spuštění motoru
- Ujistěte se, že je kabel zapalování připojen na svíčku.
- Stiskněte 3x palivové čerpadlo (Primer) (obr. 6/pol. 2). V případě, že je motor zahřátý, je možné tento bod přeskočit.
- Postavte se za sekačku. Jednou rukou stiskněte páčku spuštění / vypnutí motoru (obr. 5b). Druhá ruka je na rukojeti startéru.
- Motor spusťte pomocí reverzního startéru (obr. 1/pol. 9). Při tomto kroku vytáhněte rukojeť o cca 10–15 cm (až je znát odpor), poté silně jedním tahem zatáhněte. Pokud motor nenaskoči, ještě jednou zatáhnout za rukojeť.
Pokyn! Lanko nenechte vymrštit zpět. Pokyn! Při chladném počasí může být nutné startování několikrát zopakovat.
Pojezd
Páčka pojezdu/páčka spojky (obr. 5a/pol. 1b): Pokud ji stlačite (obr. 5c), zavře se spojka pro pojezd a sekačka se začne při běžícim motoru pohybovat. Páčku včas pustte, abyste mohli zastavit jedoucí sekačku. Před prvním sekáním si vyzkoušejte rozjezd a zastavení, až budete obeznámeni s jízdními vlastnostmi.
6.2 Pokyny ke správnému sekání
Nebezpečí!
Nikdy neotvírejte vyhazovací klapku, když je vyprazdňováno sběrací zařízení a motor ještě běží. Rotující nůž může způsobit zranění.
Vždy pečlivě upevněte vyhazovací klapku a sběrací vak. Při odstraňování nejdříve vypněte motor.
Před jakýmikoli nastavovacími a servisními činnostmi a opravami motor vypněte a vyčkejte, dokud se nůž zcela nezastaví. Stáhněte kabelovou koncovku ze zapalovací svíčky.
Sekání
Motor je koncipován pro rychlost sekání trávy a vyhazování trávy do sběracího vaku a pro dlouhou životnost motoru.
Sekat pouze s ostrými, bezvadnými noži, aby se stébla trávy netřepila a trávník nesežloutnul.
Na dosažení čistého výsledku práce je třeba vodit sekačku pokud možno v rovných pásech.
Přitom by se tyto pásy měly vždy o pár centimetrů překrývat, aby nezůstaly viditelné pruhy.
Spodní stranu tělesa sekačky udržovat čistou a bezpodmínečně odstraňovat travní usazeniny. Usazeniny ztěžují startování a snižují kvalitu sekání a vyhazování trávy.
Na svazích je třeba sekat příčně ke svahu. Šikmým postavením směrem nahoru se dá zabrá-nit sklouznutí sekačky. Zvolte výšku sekání podle skutečné délky trávníku. Proved'te více záběrů tak, že budou odstraněny maximálně 4 cm trávy najednou.
Než bude provedena jakákoliv kontrola nože, zastavit motor. Pamatujte na to, že se nůž po vypnutí motoru ještě několik vteřin otáči! Nikdy nezkoušejte nůž zastavit. Pravidelně kontrolujte, zda je nůž správně upevněn, v dobrém stavu a dobře nabroušen. Pokud tomu tak není, nabrušte ho nebo vyměňte. Pokud rotující nůž narazí na nějaký předmět, sekačku zastavit a vyčkat, až se nůž úplně zastaví. Poté zkontrolujte stav nože a držáku nože. Pokud je poškozený, musí být vyměněn.
6.3 Zastavení motoru
Pro zastavení motoru uvolněte páčku spuštění/vypnutí motoru (obr. 5a/pol. 1a). Stáhněte kabelovou koncovku ze zapalovací svíčky, aby se zabránilo spuštění motoru. Před opakovaným spuštěním motoru překontrolujte lanko motorové brzdy. Zkontrolujte, zda je lanko správně namontováno. Zlomené nebo poškozené vypínací lanko musí být vyměněno.
6.4 Vyprázdnění sběracího vaku
Je-li je sběrací vak naplněn, sníží se průtok vzduchu a indikace stavu naplnění sběracího vaku (4b) doléhá těsně na sběrací vak (obr. 13). Vyprázdněte sběrací vak a vyčistěte vyhazovací kanál. Nebezpečí! Před sejmutím sběracího vaku vypněte motor a vyčkejte zastavení řezného nástroje.
K sejmutí sběracího koše jednou rukou nadzvednout vyhazovací klapku, druhou rukou pomocí rukojeti vyjmout sběrací koš (obr. 4a). Podle odpovídajících bezpečnostních předpisů zapadne vyhazovací klapka při vyvěšení sběracího koše a uzavře zadní vyhazovací otvor. Pokud při tom zůstanou v otvoru zachyceny zbytky trávy, je pro lehčí spuštění motoru vhodné popojet se sekačkou zhruba o 1 m dozadu.
CZ
Zbytky osekaného materiálu v tělese sekačky a na pracovním nástroji neodstraňujte rukama nebo nohama, ale vhodnými pomůckami, např. kartáčem nebo košťátkem.
Aby bylo zaručeno dobré nashromáždění trávy, musí být sběrací koš, a obzvlášt vzduchová mřížka, po použití zevnitř vyčištěn.
Sběrací koš zavěsit pouze při vypnutém motoru a zastaveném řezacím nástroji.
Vyhazovací klapku jednou rukou nadzvednout a druhou rukou sběrací koš držet na rukojeti a shora zavěsit.
7. Čištění, údržba, uložení, transport a objednání náhradních dílů
Nebezpečí!
Nikdypři zapnutém motoru nepracujte na vo- divých částech zapalovacího zařízení nebo se jich nedotýkejte. Před jakoukoli údržbou a péčí vytáhněte koncovku zapalovacího kabelu ze zapalovací svíčky. Nikdy neprovádějte jakékoli práce na běžícím stroji. Práce, které nejsou popsány vváděny pouze u autorizované dílny.
7.1 Čištění
Po každém použití by měla být sekačka důkladně vyčišťena. Obzvláště spodní strana a upínání nože. Za tímto účelem stiskněte vodicí rukojeť dolů a nakloňte sekačku směrem dozadu.
Upozornění: Než sekačku nakloníte, vyprázdnežte zcela palivovou nádrž pomocí sacího čerpadla na benzín. Sekačka nesmí být nakloněna o více než 90 stupňů. Nejsnadněji odstraníte nečistoty a trávu hned po sekání. Zaschlé zbytky trávy a nečistoty mohou vést k omezení provozu sekání. Zkontrolujte, zda je vyhazovací kanál čistý od zbytků trávy a tyto v případě potřeby odstraňte. Nikdy nečistěte sekačku proudem vody nebo vysokotlakým čističem. Dbejte na to, aby se dovnitř přístroje nedostala voda. Agresivní čisticí prostředky, jako čistidlo pro čištění zastudena nebo čisticí benzín, nesmí být používány.
7.2. Údržba
Intervaly údržby naleznete v přiložené servisní brožurce Benzín.
Upozornění: Znečištěný údržbový materiál a provozní látky odevzdejte v příslušné sběrně.
7.2.1 Benzínový motor
Pokyn! Motor nikdy neprovozujte bez oleje nebo s nedostatkem oleje. To může způsobit těžké škody na motoru.
Kontrola stavu oleje
Postavte sekačku do vodorovné polohy. Měrku oleje (obr. 9a/pol. 7a) vyšroubujte otáčením doleva a ořete ji. Měrku oleje opět až na doraz zastrčte do plnicího hrdla, nezašroubovávejte ji. Nyní měrku vytáhněte a ve vodorovné poloze odečtěte stav oleje. Stav oleje se musí nalézat mezi značkami min. a max. na měrce oleje (obr. 9b).
Výměna oleje
Výměna oleje by se měla provádět u vypnutého motoru zahřátého na provozní teplotu.
- Ujistěte se, že je sběrací koš prázdný.
- Vyprázdněte benzínovou nádrž pomocí sacího čerpadla na benzín, spustře motor a nechte ho běžet tak dlouho, až se spotřebuje zbylý benzín.
- Postavte vedle sekačky záchytnou vanu na olej.
- Vyšroubujte šroub plnicího otvoru oleje (pol. 7) a nakloňte sekačku o 90° na stranu.
- Teplý olej vyteče otevřeným plnicím otvorem do záchytné vany.
- Po vytečení starého oleje sekačku opět postavte do normální polohy.
- Motorový olej naplňte až po horní značku měrky oleje.
- Pozor! Měrku oleje ke kontrole stavu oleje nezašroubovávejte, ale pouze ji zastrčte po závit.
- Použitý olej se musí zlikvidovat podle platných předpisů.
7.2.2 Nǚž
Nechte si nůž z bezpečnostních důvodů naostřit, vyvážit a namontovat pouze autorizovanou odbornou dílnou. Abyste dosáhli optimálního pracovního výsledku, doporučuje se jednou za rok nechat nůž překontrolovat.
CZ
Výměna nože (obr. 8)
Při výměně řezných nástrojů se smějí použít pouze originální náhradní díly. Označení nože musí souhlasit s číslem uvedeným v seznamu náhradních dílu.
Nikdy nepoužívejte jiný nůž.
Poškozené nože
Pokud by se nůž i přes všechnu opatrnost dostal do kontaktu s překážkou, okamžitě zastavte motor a vytáhnout kabelovou koncovku zapalovací svíčky.
Sekačku nakloňte na stranu a nůž zkontrolujte, zda není poškozen. Poškozené nebo ohnuté nože se musejí vyměnit. Ohnutý nůž nikdy nenarovná-vejte. Nikdy nepracujte s ohnutým nebo silně opotřebovaným nožem, to způsobuje vibrace a může mít za následek další poškození sekačky. Varování! Při práci s poškozeným nožem hrozí nebezpečí zranění.
7.2.3 Osy a náboje koleček
Osy a náboje koleček by se měly jednou za sezo- nu namazat.
Sejměte kryty koleček pomocí šroubováku a uvolněte upevňovací šrouby koleček.
7.2.4 Péče o lanka a jejich nastavení
Lanka mažte častěji a kontrolujte lehkost chodu.
7.2.5 Údržba vzduchového fi ltru (obr. 10)
Znečištěné vzduchové filtry snižují výkon motoru sníženým přívodem vzduchu do karburátoru. V případě velmi prašného prostředí je potřeba vzduchový filtr kontrolovat častěji.
Vzduchový filtr nikdy nečistěte benzínem nebo hořlavými rozpouštědly. Vzduchový filtr čistěte pouze stlačeným vzduchem nebo vyklepáním.
7.2.6 Údržba zapalovací svíčky
Čistěte svíčku měděným drátěným kartáčem.
- Stáhněte kabelovou koncovku ze zapalovací svíčky (obr. 11/pol. A).
- Zapalovací svíčku odstraňte klíčem na zapalovací svíčky.
- Montáž se provádí v opačném pořadí.
7.2.7 Kontrola klínového řemene
Odstraňte nůž tak, jak je popsáno v bodě 7.2.2. Pro kontrolu klínového řemene odstraňte kryt klínového řemene (obr. 12/pol. 5b).
7.2.8 Oprava
Po opravě a údržbě se ujistěte, zda jsou namontovány všechny bezpečnostně technické díly a zda jsou v bezvadném stavu.
Díly, které mohou způsobit poranění, uložit mimo dosah jiných osob a dětí.
Pokyn! Podle zákona o ručení za výrobky neručíme za škody, které jsou způsobeny neodbornou opravou, nebo pokud v případě náhradních dílů nebyly použity originální díly nebo námi schválené díly. Stejně tak neručíme za škody způsobené neodbornými opravami. Objednejte si opravu u zákaznického servisu nebo u autorizovaného odborníka. Totéž platí také pro příslušenství.
7.2.9 Provozní doba
Dodržujte prosím zákonná nařízení týkající se doby provozu, která se mohou místně odlišovat.
7.3 Příprava k uložení sekačky
Varování! Neodstraňujte benzín v uzavřených místnostech, v blízkosti ohně nebo při kouření.
Výpary plynu mohou způsobit výbuch nebo požár.
- Vyprázdněte palivovou nádrž pomocí sacího čerpadla na benzín.
- Spustte motor a nechte ho běžet tak dlouho, až se spotřebuje zbylý benzín.
- Po každé sezoně proved'te výměnu oleje.
- Odstraňte zapalovací svíčku. Do válce na- lijte cca 20 ml oleje pomocí konve na olej. Zatáhněte pomalu za rukojeť startéru tak, aby olej uvnitř chránil válec. Zapalovací svíčku opět našroubujte.
- Vyčistěte chladicí žebra válce a kryt.
- Vyčistěte celý přístroj, abyste chránili lakovou barvu.
- Přístroj uložte na dobře větraném místě.
7.4 Příprava sekačky na transport
Varování! Neodstraňujte benzín v uzavřených místnostech, v blízkosti ohně nebo při kouření.
Výpary plynu mohou způsobit výbuch nebo požár.
- Vyprázdněte palivovou nádrž pomocí sacího čerpadla na benzín.
- Nechte motor běžet tak dlouho, až se spotřebuje zbylý benzín.
- Vyprázdněte motorový olej z teplého motoru.
- Odstraňte kabelovou koncovku ze zapalovací svíčky.
- Vyčistěte chladicí žebra válce a kryt.
CZ
- Vyvěste startovací lanko z háčku (obr. 3c). Uvolněte spojení znázorněné na obr. 3b vlevo a vpravo na vodicí rukojeti a sklopte horní rukojeť dolů. Dbejte přitom na to, aby se při sklopení nezlomla lanka.
- Oviňte několik vrstev vlnité lepenky mezi horní a spodní vodicí rukojeť a motor, aby se zabránilo odírání.
- Abyste zabránili škodám nebo zraněním způsobeným pádem nebo převrácením během přepravy, zajistěte sekačku pomocí upevňovacích pomůcek ve stabilní poloze.
7.5 Spotřební materiál, materiál podléhající opotřebení a náhradní díly
Náhradní díly, spotřební materiály a materiály podléhající opotřebení, jako např. motorový olej, klínový řemen, zapalovací svíčky, vložka vzduchového filtru, benzínový filtr, baterie nebo nůž, nespadají do záruky přístroje.
7.6 Objednání náhradních dílů:
Při objednávce náhradních dílů je třeba uvést následující údaje:
• Typpřístroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
• Číslo požadovaného náhradního dílu
Aktuální ceny a informace naleznete na www.isc-gmbh.info
8. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném mistě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.
CZ
9. Plán vyhledávání chyb
Varovný pokyn: než začnete provádět inspekční nebo nastavovací práce, nejdříve vypnout motor a odpojit kabelovou koncovku zapalovací svíčky.
Varovný pokyn: Pokud po nastavení nebo opravě motor několik minut běžel, myslete na to, že jsou výfuk a jiné dily horké. Tedy nedotýkat se, aby se zabránilo popálení.
| Porucha Možná příčina Odstranění | |
| Neklidný chod, silné vibrování přístroje | - Povolené šrouby- Povolené upevnění nože- Nevyvážené nože |
| Motor neběží | - Páčka spuštění/vypnutí motoru nestlačena- Páčka plynu ve špatné poloze (po-kud je k dispozici)- Defektní zapalovací svíčka- Palivová nádrž prázdná- Benzínová pumpa (Primer) není činná (pokud je k dispozici) |
| Motor běží nepravidelně | - Znečištěný vzduchový filtr- Zapalovací svíčka znečištěná |
| Trávník žloutne, nepravidelné sekání | - Nůž není ostrý- Výška sekání příliš nízká- Počet otáček motoru příliš malý |
| Vyhazování trávy je nečisté | - Počet otáček motoru příliš malý- Výška sekání příliš nízká- Nůž opotřebovaný- Sběrací koš ucpaný |
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH.
Technickézměny vyhrazeny
CZ
Servisní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
| Kategorie Příklad | |
| Rychle opotřebitelné díly* | Vzduchový filtr, lanovody, sběrací koš, pneumatiky, pojezdová spojka |
| Spotřební materiál/spotřební díly* | Nůž |
| Chybějící díly |
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:
- Fungoval přístroj předtím nebo byl od začátku defektní?
Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?
Popište tuto chybnou funkci.
CZ
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosime Vás, abyste se obrátili na naši servisní službu na adrese uvedeně na tom-to záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:
- Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.
- Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.
- Z naší záruky jsou vyloučeny:
- Skody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).
- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.
-
Záruční doba činí 60 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.
-
Pro uplatňování požadavků poskytnutí záruky nahlaste prosím Váš defektní přístroj na: www.isc-gmbh.info. Pokud je defekt přístroje zahrnut v naší záruce, obdržite obratem zpátky opravený nebo nový přístroj.
V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.
SK
Obsah
1. Bezpečnostné pokyny
1a. Šartovacia/zastavovacia páčka motora (motorová brzda)
1b. Páčka jazdy (spojková páčka)
2. Palivové čerpadlo (pumpa)
3. Horné a spodné posuvné držadlo
4a. Zachytávacie vrece
4b. Ukazovatel' výšky hladiny
5a. Vyhadzovacia klapka
5b. Kryt klinového remeňa
6. Krytka plnenia nádrže
7. Olejová plniaca skrutka
8. Nastavenie výšky kosenia
9. Štartovacie lanko
10. 1x káblová svorka
11. 2x hviezdicová matica
12. 2x skrutka dlhá
13. Sviečkový klúč
14. 2x skrutka (šesthranná, posuvné držadlo dole)
15. 2x skrutka (zápustná hlava, posuvné držadlo dole)
16. 4 x matica (posuvné držadlo dole)
17. Oko
2.2 Objem dodávky
• Benzínová kosačka
• Horné a spodné posuvné držadlo
• Zachytávací köš
• 1x káblová svorka
• 2x hviezdicová matica
• 2x skrutka dlhá
• Sviečkový klúč
- 2x skrutka (šesthranná, posuvné držadlo dole)
• 2x skrutka (zápustná hlava, posuvné držadlo dole)
• 4 x matica (posuvné držadlo dole)
Oko
• Benzínová servisná knižka
• Originálny návod na obsluhu
- Bezpečnostné predpisy
Výstraha: Používajte vždy len bezpečnostný benzínový kanister. Pri napíňaní benzínu nefajčite. Pred plnením benzínu vypnite motor a nechajte motor niekol'ko minút vychladnúť.
- Presvedčite sa o tom, že je kábel zapal'ovania správne zapojený na zapal'ovacích sviečkach.
SK
Pred každým nastavovaním, údržbou a opravou vypnite motor a počkajte, kým sa nezastaví otáčanie noža. Vytiahnite koncovku zapal'ovacej sviečky.
Kosenie
7.2.1 Benzínový motor
7.2.5 Údržba vzduchového fi ltra (obr. 10)
7.2.6 Údržba zapal'ovacej sviečky
9. Poruchy a odstraňovanie závad
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
Vážená zákazníčka, vážený zákazník,
Radni broj okretaja: 3000 min ^1
Radni broj okretaja: 3000 min ^1
Gorivo:......benzin
Sadržaj tanka: ....... oko 1,3 l
Motorno ulje: ....oko 0,4 l / 10W30
Svjećica: F7RTC
Razmak elektroda: 0,5 - 0,6 mm
