HB 51 R HW E - Sekačka na trávu Hurricane - Bezplatný návod k obsluze

Typ výrobku	Benzínová sekačka na trávu
Značka	Hurricane
Model	HB 51 R HW E
Motor	4taktní, 163 cm³, 2,5 kW
Šířka sečení	510 mm
Výška sečení	30 - 90 mm (centrální nastavení)
Hmotnost	49 kg
Objem palivové nádrže	Přibližně 2 litry
Typ motorového oleje	10W30, přibližně 0,6 litru
Zapalovací svíčka	F6RTC (mezera 0,5-0,6 mm)
Baterie	12 V, 7 Ah, bezúdržbová
Nabíječka baterie	100-240 V ~50/60 Hz, výstup 12 V 1,5 A
Hladina akustického výkonu	98 dB(A) (K=4 dB)
Hladina akustického tlaku	90 dB(A) (K=3 dB)
Vibrace (ruka-paže)	5,9 m/s² (K=2,4 m/s²)
Funkce sečení	Zadní sběr, boční výhoz, mulčování
Startování	Elektrické (klíč) a ruční (startovací lanko)
Pohon	Samojízdný (páka spojky)
Brzda motoru	Ano (automatické zastavení nože)
Bezpečnost	Brzda motoru, doporučena ochrana sluchu a zraku, nesekat na svazích >15°
Čištění	Ručně po každém použití; nepoužívat vodní proud ani vysokotlaký čistič
Běžná údržba	Výměna oleje, čištění vzduchového filtru, kontrola svíčky, ostření/výměna nože
Opotřebitelné díly	Nůž, klínový řemen, vzduchový filtr, svíčka, baterie
Záruka	5 let (opotřebitelné díly: 6 měsíců, nůž: 24 h po zakoupení)

Často kladené otázky - HB 51 R HW E Hurricane

Jak nastartovat sekačku Hurricane HB 51 R HW E?

Ujistěte se, že motor obsahuje olej a benzín. Pro elektrické startování nastavte plyn do polohy 'choke', zatáhněte za páku brzdy motoru (držte ji), poté otočte klíčem. Pro ruční startování zatáhněte za startovací lanko po aktivaci brzdy motoru. Uvolněním brzdy zastavíte motor.

Jaký olej použít a jak zkontrolovat hladinu?

Použijte motorový olej 10W30. Hladina musí být mezi min a max na měrce (nešroubovat pro měření). Olej vypouštějte za tepla do sběrné nádoby.

Jak nabíjet baterii sekačky?

Baterie 12V 7Ah se dobíjí za provozu přes alternátor. Pro externí nabíjení odpojte konektor, sejměte kryt baterie, připojte síťovou nabíječku (100-240V) k baterii. Červená kontrolka značí nabíjení, zelená značí hotovo (8-9 h max 12 h). Pozor na výbušné plyny: větrejte, žádný otevřený oheň.

Jak použít režim mulčování?

Pro mulčování vyjměte sběrný koš, vložte mulčovací adaptér do zadního výhozu a zavřete klapku. Tráva je rozemleta a znovu rozprostřena. Pro lepší výsledek použijte speciální nůž (příslušenství). Trávník musí být krátký.

Kdy a jak vyměnit nůž?

Vyměňte nůž, pokud je tupý, zkroucený nebo poškozený. Zastavte motor, odpojte kabel svíčky. Naklopte sekačku na levý bok (prázdná nádrž). Odšroubujte nůž a nahraďte jej originálním dílem. Dobře utáhněte. V případě potřeby nechte nabrousit profesionálem.

Jak čistit sekačku?

Čistěte po každém použití: odstraňte trávu pod krytem kartáčem. Naklopte sekačku na levý bok (prázdná nádrž). Nikdy nepoužívejte tlakovou vodu ani vysokotlaký čistič. Před uskladněním dobře osušte.

Co dělat, když sekačka abnormálně vibruje?

Okamžitě zastavte motor a odpojte kabel svíčky. Možné příčiny: uvolněné šrouby, uvolněné upevnění nože nebo nevyvážený nůž. Zkontrolujte všechna upevnění a v případě potřeby vyměňte nůž.

Jak skladovat sekačku v zimě?

Vypusťte palivovou nádrž (odsávacím čerpadlem). Nechte motor běžet, dokud nespotřebuje palivo. Vypusťte horký olej a doplňte nový olej. Vyjměte svíčku, nalijte 20 ml oleje do válce, pomalu táhněte za startovací lanko. Vyčistěte a skladujte na suchém a větraném místě. Odpojte a skladujte baterii samostatně (dobíjejte ji každé 3 měsíce).

Jaká je rychlost otáčení nože?

Pracovní otáčky motoru jsou 2800 ± 100 ot/min. To odpovídá rychlosti otáčení nože.

Jak vyřešit obtížné startování za studena?

Za studena může být nutné opakovat postup startování několikrát. Použijte polohu 'choke' na plynu, aktivujte brzdu motoru a několikrát zatáhněte za lanko, dokud motor nenaskočí. Jakmile je motor teplý, vypněte sytič.

NÁVOD K OBSLUZE HB 51 R HW E Hurricane

CZE Originální návod k obsluze Benzínová sekačka

SVN Originalna navodila za uporabo Bencinska kosilnica za travo

HRV Originalne upute za uporabu Benzinska kosilica za travu

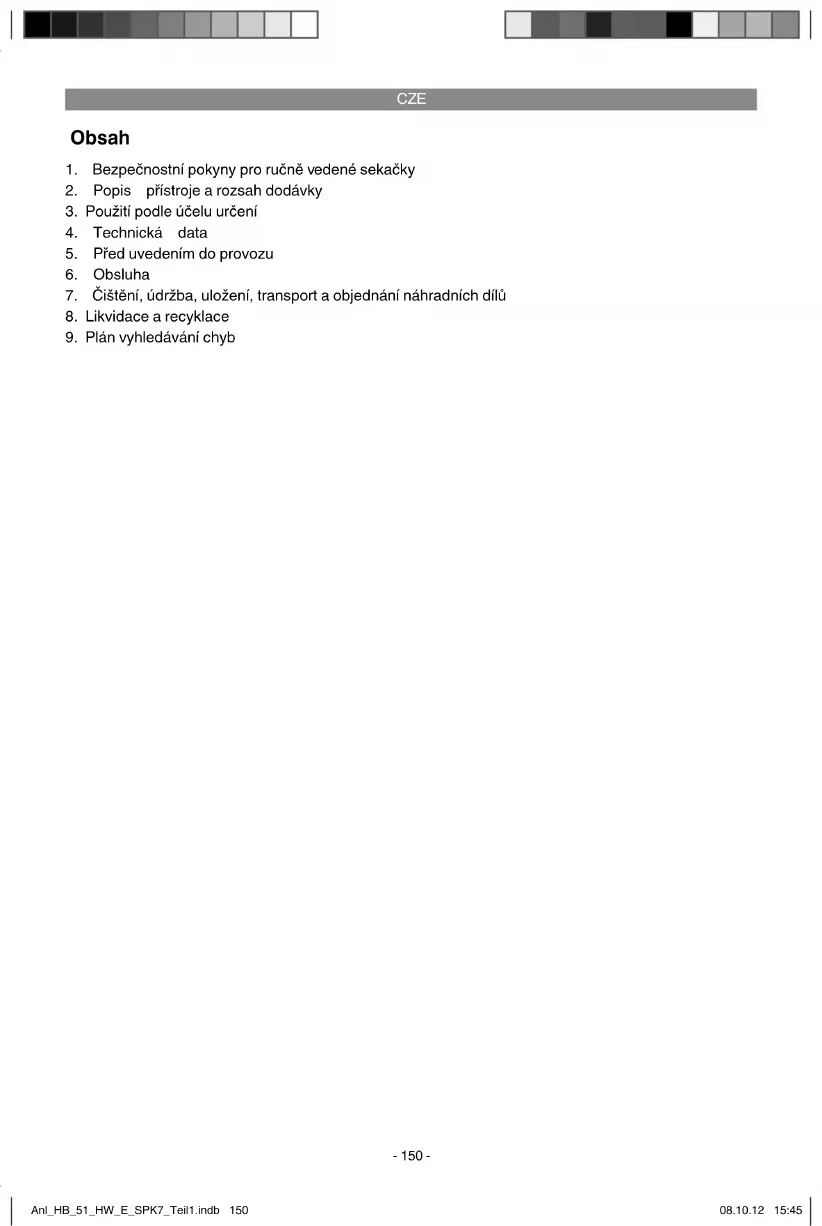

1. Bezpečnostní pokyny pro ručně vedené sekačky
2. Popis prístroje a rozsah dodávky
3. Použití podle účelu určení
4. Technická data
5. Před uvedením do provozu
6. Obsluha
7. Čištění, údržba, uložení, transport a objednání náhradních dílů
8. Likvidace a recyklace
9. Plán vyhledávání chyb

CZE

Pozor!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebiráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny pro ručně vedené sekačky

Pokyny

1. Přečtěte si pečlivě návod k použití. Seznamte se s nastaveními a správným použitím stroje.
2. Nikdy nedovolte dětem nebo jiným osobám, které návod k použiti neznají, sekačku používat. Místní předpisy mohou stanovit minimální stáří uživatele.
3. Nesekejte nikdy, pokud se v blízkosti nacházejí jiné osoby, obzvlášť děti nebo zviřata. Myslete na to, že obsluha stroje nebo uživatel je zodpovědný za nehody, které utrpí jiné osoby nebo jejich vlastnictví.
4. Pokud předáte přístroj jiným osobám, předejte s ním i tento návod k obsluze.

Přípravná opatření

1. Během sekání je třeba vždy nosit pevnou obuv a dlouhé kalhoty. Nikdy nesekejte bosi nebo v sandálech.
2. Překontrolujte terén, kde má být stroj použit, a odstraňte všechny předměty, které by mohly být zachyceny a vymrštěny.
   Benzín je vysoce zápalný:
3. skladujte benzín pouze v určených nádobách.
4. tankujte pouze venku a během plnění nekuřte.
5. benzín je třeba před spuštěním motoru napl-nit. Pokud motor běží nebo pokud je sekačka horká, nesmí být uzávěr nádrže otevřen nebo doplňován benzín.
6. když benzín přeteče, nesmí se nikdo pokoušet motor spustit. Místo toho je třeba stroj odstranit z plochy znečištěné benzínem. Je třeba se vyvarovat veškerých pokusů o spuštění, dokud se výpary benzínu neodpaří.

3. Varování:

- z bezpečnostních důvodů je třeba palivovou nádrž a jiné uzávěry nádrže při poškození vyměnit.

1. Vyměňte defektní tlumiče výfuku
2. Před použitím je třeba vždy provést vizuální kontrolu, zda nejsou řezné nástroje, upevňovací čep a celá řezná jednotka opotřebovány nebo poškozeny. Aby se zabránilo nevyvážení, smí být opotřebované nebo poškozené řezné nástroje a upevňovací čep vyměněny pouze v celé sadě.
3. U prístrojů s větším počtem nožů prosím dbejte na to, že se otáčením jednoho nože mohou začit otáčet také ostatní nože.

Manipulace

1. Nenechte běžet spalovací motor v uzavřených místnostech, ve kterých se může shromažď ovat nebezpečný oxid uhelnatý.
2. Sekejte pouze za denního světla nebo dobrého umělého osvětlení. Pokud je to možné, vyhněte se použití přístroje na mokré trávě.
3. Dbejte vždy na bezpečný postoj při práci ve svahu.
4. Používejte stroj pouze při malé rychlosti (chůze).
5. U strojů na kolečkách platí: Sekejte příčně ke svahu, nikdy ne směrem nahoru nebo dolů.
6. Bud'te obzvlášť opatrní, když ve svahu měníte směr jízdy.
7. Nesekejte na príliš strmých svazích.
8. Bud'te obzvlášť opatrní, když sekačku obracíte do opačného směru nebo ji přitahujete směrem k sobě.
9. Zastavte nůž, pokud musí být sekačka nakloněna, při transportu přes jiné plochy než tráva a pokud musí být dopravována k ploše a z plochy určené k sekání.
10. Nikdy nepoužívejte sekačku s poškozenými ochrannými zařízeními nebo ochrannými mřížkami nebo bez namontovaných ochranných zařízení, jako jsou např. odrážecí plechy a/nebo zařízení na zachytávání trávy.
11. Neměňte nastavení regulátoru motoru nebo ho nepřetáčejte.
12. Než spustíte motor, uvolněte motorovou brzdu.
13. Spustte motor opatrně, príslušně podle pokynů výrobce. Dbejte na dostatečný odstup nohou k nožům.
14. Při startování nebo spuštění motoru nesmí být sekačka nakloněna, ledaže je třeba při tomto procesu sekačku nadzvednout. V tomto případě ji nakloňte pouze tak dalece, jak je to bezpodmínečně nutné a nadzvedněte pouze

CZE

stranu směrem od uživatele.

1. Motor nestartujte, pokud stojíte před vyhazovacím kanálem.
2. Nikdy nedávejte ruce nebo nohy na, nebo pod rotující díly. Nezdržujte se nikdy u vyha-zovacího otvoru.
3. Nikdy nezvedejte nebo nenoste sekačku s běžícím motorem.
4. Stáhněte klíč zapalování a kabelovou koncovku zapalovací svíčky:
5. než začnete odstraňovat zablokování nebo ucpání ve vyhazovacím kanálu.
6. než sekačku zkontrolujete, vyčistíte nebo na ní budete provádět práce.
7. pokud byl zachycen cizi předmět. Podívejte se, zda sekačka nevykazuje poškození a provedte nutné opravy dříve, než sekačku opět uvedete do chodu a začnete pracovat. Pokud začne sekačka nezvykle silně vibrovat, je nezbytně nutné provést okamžitou kontrolu.
8. pokud se od sekačky vzdulujete
9. Zastavte motor a přesvědčte se, že se nůž a všechny pohyblivé díly zastavily.
10. než doplníte palivo.
11. Při zastavení motoru musí být páčka plynu nastavena do polohy „Stop“. Je třeba zavřít benzínový kohout (je-li k dispozici).
12. Používání stroje při nadměrné rychlosti může zvýšit nebezpečí úrazu.
13. Bud'te opatrní při nastavovacích pracích na stroji a vyvarujte se přiskřipnutí prstů mezi pohybující se řezný nástroj a nepoddajné součásti přístroje.

Údržba a uložení

1. Postarejte se o to, aby byly všechny matice, čepy a šrouby pevně utaženy a aby byl přístroj v bezpečném stavu.
2. Nikdy neskladujte sekačku s benzínem v nádrži v budově, ve které by se výpary ben-zínu mohly dostatdo kontaktu s otevřeným ohněm nebo jiskrami.
3. Nechte motor ochladit, než sekačku odstavíte v uzavřených prostorách.
4. Aby se zabránilo nebezpečí požáru, udržujte motor, výfuk a oblast okolo palivové nádrže čistý od trávy, listů nebo vytékající mastnoty (oleje).
5. Pravidelně kontrolujte zařízení na zachytávání trávy, zda nevykazuje známky opotřebení nebo zda neztratilo svoji funkci.
6. Z bezpečnostních důvodů vyměňte opotřebované nebo poškozené díly.
7. Pokud je třeba nádrž vyprázdnit, mělo by to být prováděno venku, pomocí sacího

čerpadla na benzín (k dostání ve stavebních marketech).

1.1 Bezpečnostní pokyny pro nabíječku

• Při nabíjení baterie nosit bezpodmínečně ochranné brýle a rukavice! Žiravá kyselina představuje zvýšené riziko zranění!
• Při nabíjení baterie se nesmí nosit oděv ze syntetických materiálů, aby se zabránilo tvorbě jisker způsobené elektrostatickým vybitím.
  VAROVÁNÍ! Výbušné plyny - je třeba zabránit plamenům a jiskrám
  Nabiječka obsahuje konstrukční součástky, jako např. spínače a pojistku, které mohou vytvářet světelný oblouk a jiskry. Bezpodmínečně dbát na dobré větrání garáže nebo místností!
• Tato nabíječka je vhodná pouze pro 12 V bezúdržbové baterie.
• Nenabíjet baterie, které nejsou „znovu nabíjitelné“, nebo defektní baterie.
  • Dodržujte pokyny výrobce baterie.
• Přístroj odpojte od sítě před připojením resp. odpojením baterie.
• Pozor! Zabránit plamenüm a jiskrám.
• Při nabíjení se uvolňuje výbušný třaskavý plyn.
• Přistroj použivat pouze v suchých místnostech.
• Pozor! Kyselina obsažená v autobaterii je žiravá.
• Stříkance z kůže a oděvu okamžitě opláchnout mýdlovou vodou. Pokud kyselina stříkne do oka, okamžitě oko vypláchnout vodou (15 min.) a vyhledat lékaře.
  Nenabíjejte žádné baterie, které nejsou nabíjení schopné.
  Dodržovat údaje a pokyny výrobce baterie týkající se nabíjení baterie.
• Nenabíjejte více baterií současně.
• Sítový kabel a nabíjecí vedení musí být v bezvadném stavu
• Nepouštět děti do blízkosti baterie a nabíječky.
• Pozor! Při pronikavém zápachu plynu existuje akutní nebezpečí výbuchu. Přístroj nevypínat. Baterii neodpojovat od sítě. Místnost okamžitě dobře vyvětrat. Baterii nechat přezkoušet zákaznickým servisem.
• Nepoužívejte kabel na účely, pro které není určen.
• Nenoste nabiječku za kabel a nepoužívejte ho na vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.

CZE

• Zkontrolujte Váš přístroj, zda není poškozen.
- Defektní nebo poškozené dily musí být odborně opraveny nebo vyměněny v zákaznickém servisu, pokud nebylo v návodu k obsluze uvedeno jinak
• Dodržovat hodnotu siťového napětí.
Udržujte přípojky čisté a chraňte je před korozi.
- Při veškerých čisticích a údržbových pracích je třeba odpojit přístroj od sitě.
- Při připojení a nabíjení baterie je třeba nosit rukavice odolné proti kyselinám a ochranné brýle.
- Pozor! Nepřekročit dobu nabíjení. Po ukončení doby nabíjení vytáhnout sífovou zástrčku ze zásuvky a nabíječku odpojit od baterie.

1.2 Bezpečnostní opatření pro baterle

1. Vždy dbát na to, aby byly baterie vloženy se správnou polaritou (+ a –), jak je uvedeno na baterii.
2. Nezkratovat baterie.
3. Nenabíjet baterie, které nejsou znovu nabíjitelné.
4. Baterie nadměrně nevybíjet!
5. Baterie nezahřivat!
6. Nesvařovat nebo nepájet přímo na bateriích!
7. Baterie nerozebírat!
8. Baterie nedeformovat!
9. Baterie neházet do ohně!
10. Baterie uschovat mimo dosah dětí!
11. Nedovolit dětem výměnu baterií bez dozoru!
12. Neukládejte baterie v blízkosti ohně, sporáků a jiných zdrojů tepla. Nevystavujte baterii přímému slunečnímu záření. Nepoužívejte nebo neukládejte ji při horkém počasí ve vozidlech.
13. Nepoužité baterie nedávat do blízkosti kovových předmětu. To může vést ke zkratu baterie, a tím k poškozením, popáleninám nebo dokonce k nebezpečí požáru.
14. Odebrat baterii z přístroje, pokud nebude delší dobu používán!
15. NIKDY se nedotýkat baterií, které vytekly, bez odpovidající ochrany. Pokud se vyteklá tekutina dostane do kontaktu s kůží, měli byste kůži na postiženém místě okamžitě opláchnout pod tekoucí vodou. V každém případě zabraňte tomu, aby se oči a ústa dostala do kontaktu s tekutinou. V takovém případě neprodleně vyhledejte lékaře.
16. Před vložením baterií vyčistit kontakty baterie a protikontakty v přístroji.

Tento přístroj není určen k tomu, aby ho obsluho- valy osoby (včetně děti) s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo s nedostatkem zkušeností a/nebo s nedo- statkem znalostí, ledaže by byly pod dohledem osoby odpovědné za jejich bezpečnost nebo od ni obdržely pokyny, jak přístroj používat. Děti by měly být pod dohledem, aby bylo zaručeno, že si nebudou s přístrojem hrát.

Likvidace

Baterie: Zlikvidovat pouze prostřednictvím autoservisů, speciálních sběren nebo sběren zvláštního odpadu. Informujte se u místních úřadů.

⚠️ VAROVÁNÍ

Než sekačku nakloníte, musí být baterle demontována. Mohla by vytéct akumulátorová kysellna.

Zbývající rizika:

I přesto, že obsluhujete přístroj podle předpisú, existují vždy zbývající rizíka. V souvislosti s konstrukcí a provedením tohoto přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.
2. Poškození zdraví, které je následkem vibrací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

⚠ Varování!

Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mit za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

Vysvětlení informačního štítku na přístroji (viz obr. 21)

1) Přečíst návod k obsluze.
2) Pozor! Nebezpečí způsobené vymrštěnými díly. Dodržovat bezpečnostní vzdálenost.
3) Pozor! Ostré nože – Před všemi údržbovými, opravárenskými, čisticími a seňizovacími pracemi vypnout motor a vytáhnout kabelovou koncovku zapalovací svíčky
4) Před uvedením do provozu doplnit olej a palivo

CZE

5) Pozor! Nosit ochranu sluchu a ochranné brýle.
6) Páčka spuštění/vypnutí motoru (l=motor ZAP; 0=motor VYP)
7) Páčka pojezdu (páčka spojky)

2. Popis přístroje a rozsah dodávky

2.1 Popis prístroje (obr. 1-20)

1a. Páčka spuštění/vypnutí motoru (motorová brzda)
1b. Páčka pojezdu (páčka spojky)
2. Páčka plynu
3. Horní a spodní vodicí rukojeť
4a. Sběrací koš
4b. Adaptér bočního vyhazování
4c. Mulčovací adaptér
5a. Vyhazovací klapka
5b. Kryt klínového řemene
5c. Boční vyhazovací klapka
6. Vičko plnicího otvoru nádrže
7a. Šroub plnicího otvoru oleje
7b. Šroub vypouštěcího otvoru oleje
8. Páčka pro nastavení výšky sekání
9. Startovací lanko
10. 1x kabelový klip
11. 4x hvězdicová matice
12a. 2x šroub M8 x 40 mm
12b. 2x šroub M8 x 25 mm
13. Klič na zapalovací svíčky
14. Nabiječka
15. Nabíjecí konektor
16. Konektor palubní sítě vozidla
17. Konektor baterie
18. Kryt baterií
19. Pojistka (5 ampérů)
20. 2x kabelové úchytky
21. 2x klíč zapalování
22. Zámek zapalování
23. Baterie 12 V 7,2 Ah
24. Kabelová koncovka zapalovací svíčky

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo na nejbližší příslušné stavební centrum. Dbejte prosím na tabulku o záruce v záručních podmínkách na konci návodu.

- Otevřete balení a přístroj opatrně vyjměte z balení.

• Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
• Překontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
• Balení si pokud možno uložte až do uplynutí záruční doby.

Pozor!

Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

• Benzínovásekačka
• Horní a spodní vodicí rukojeť
• Sběrací koš
• Adaptér bočního vyhazování
- Mulčovací adaptér
• 1x kabelový klip
• 4x hvězdicová matice
• 2x šroub M8 x 40 mm
• 2x šroub M8 x 25 mm
• Klíč na zapalovací svíčky
Nabíječka
• 2x klíč zapalování
Baterie
• 2x kabelové úchytky
• Brožurka k údržbě benzínové sekačky
- Bezpečnostní pokyny pro baterie
• Originální návod k obsluze

3. Použití podle účelu určení

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Benzínová sekačka je vhodná pro soukromé používání na zahradách u domů a chat.

Za sekačky pro soukromé zahrady u domů a chat jsou považovány ty, jejichž roční používání většinou nepřesahuje 50 hodín a které jsou používány předevšim pro péči o trávníky nebo travnaté plochy, ne ovšem ve veřejných zařízeních, parcích, sportovištích, jako též v zemědělství a lesnictví.

Nabíječka je určena pro nabíjení bezúdržbových 12 V startovacích baterii.

CZE

Dbejte prosím na to, že naše prístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je prístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

Dodržování výrobcem přiloženého návodu k obsluze je předpokladem pro řádné používání sekačky. Návod k obsluze obsahuje provozní, údržbářské a opravárenské podmínky.

Pozor! Z důvodu ohrožení uživatele nesmí být sekačka používána k následujícím pracím: k vyžínání keřů, živých plotů a křoví, k střihání a drcení popinavých rostlin nebo střihání trávníku ozeleněných střech nebo balkonových truhliků a k čištění (vysávání) chodníků a jako drtič na drcení odřezků stromů a živých plotů. Dále nesmí být sekačka používána jako motorová plečka a na za-rovnávání půdních nerovností, jako např. krtin.

Z bezpečnostních důvodů nesmí být sekačka používána jako hnací agregát pro jiné nástroje a sady nástrojů všeho druhu.

4. Technická data

Typ motoru ....jednoválcový, čtyřdobý ....163 ccm/2,5 kW

Pracovní počet otáček n _o : ......2800 ± 100 min ^1

Palivo: benzín

Obsah nádrže: cca 2 l

Motorový olej:......cca 0,6 l / 10W30

Zapalovací svíčka:......F6RTC

Vzdálenost elektrod

(zapalovací svíčka): 0,5 - 0,6 mm

Nastavení výšky sekání: ..... centrální (30-90 mm)

Šířka záběru: 510 mm

Hmotnost: 49 kg

Nabíječka

Síťové napětí: .....100-240 V \~ 50/60 Hz

Jmenovité výstupní napětí:....12 V d.c.

Jmenovitý výstupní proud: 1,5 A

Kapacita baterie: 7 Ah

Třída ochrany:....II /☐

Napětí baterie: 12 V

Hluk a vibrace

Hladina akustického tlaku L _pA 90 dB(A)

Nejistota K_pA 3dB

Působení hluku může způsobit ztrátu sluchu.

Emisní hodnota vibrací a_h=5.9 m/s^2

Nejistota K = 2,4 m/s²

5. Před uvedením do provozu

5.1 Montáž komponent

Při dodávce jsou některé komponenty demon- továny. Montáž je jednoduchá, pokud jsou dodržovány následující pokyny.

Pozor! Pro montáž a údržbu potřebujete násle-

dujici dodatečné nářadí, které není v rozsahu dodávky:

• záchytná vana na olej, mělká (pro výměnu oleje)
  • odměrka 1 litr (odolná proti oleji/benzínu)
• kanystr na benzín
  nálevka (vhodná pro plnicí hrdlo nádrže)
• papírové utěrky (na otření zbytků oleje/benzínu; likvidace u čerpací stanice)
• sací čerpadlo na benzín (provedení z plastu, k dostání ve stavebních marketech)
• konev na olej s ručním čerpadlem (k dostání ve stavebních marketech)
  • motorový olej

Montáž

1. Vodicí rukojeť (obr. 3a / pol. 3) přišroubovat na obou stranách vždy pomocí šroubu (obr. 3a / pol. 12b) a hvězdicové matice (obr. 3a / pol. 11). Příslušně podle požadované výšky rukojeti zvolit jeden z otvorů pro upevnění. Pozor! Na obou stranách nastavit stejnou výšku! Dbejte přítom na to, aby nepřekážela lanka, která se upevní později.
2. Zafixujte horní vodicí rukojeť na spodní vodicí rukojeti pomocí hvězdicových matic (pol. 11) a šroubů (pol. 12a) tak, jak je znázorněno na obr. 3b.
3. Rukojeť startovacího lanka (obr. 3c/pol. 9) zavěsit na příslušném háčku tak, jak je znázorněno na obr. 3c.
4. Lanka upevnit na vodicí rukojeti pomocí přiložených kabelových klipsů (obr. 3d/pol. 10).

CZE

1. Jednou rukou nadzvednout vyhazovací klapku (pol. 5a) a zavěsit sběrací koš (pol. 4a) tak, jak je znázorněno na obr. 4a.

Pozor! Při zásazích na baterii a její likvidaci je třeba dodržovat bezpečnostní pokyny výrobce. Varování! Před montáží baterie by měla pověřená osoba odložit kovové náramky, náramkové hodinky, prstýnky apod. Pokud se tyto předměty dotknou pólů baterie nebo přivodních kabelů, může to věst ke zranění popálením.

Varování! Před každým uvedením do provozu zkontrolujte izolaci kabelů a zástrček. Při poškození izolace nesmí být přístroj uveden do provozu.

Varování! Opravy nechte provádět pouze odbornou dílnou nebo výrobcem.

5.2 Montáž a demontáž baterie (obr. 13-16) Pozor! Sekačku provozujte pouze s bezúdržbovou 12 V baterií.

Odstraňte kryt baterie (pol. 18) tak, že uvolníte 4 upevňovací šrouby (pol. 13) pomocí křížového šroubováku (není v rozsahu dodávky). Postavte baterii (pol. 23) na podstavec (obr. 14). Nejdříve připojte červený kabel + a pak černý kabel - (obr. 15). Spojte konektor baterie (obr. 16/pol/17) s konektorem palubní sitě na sekačce (obr. 16/ pol. 16). Utažením 4 upevňovacích šroubů opět namontujte kryt baterie. Demontáz se provádí v opačném pořadí.

Pozor! Během provozu neoddělujte baterii od palubní sítě, to by mohlo zničit nabíjecí elektroniku.

5.3 Výměna pojlstky (obr. 17)

Vyměňte defektní pojistku (pol. 19) tak, jak je znázorněno na obr. 17.

5.4 Nabíjení baterle přes palubní síť Baterie se během provozu nabíjí pomoci generátoru přes palubní síť.

5.5 Nabíjení baterie pomocí nabíječky (obr. 18-20)

Je-li baterie vybitá, nabíjí se tato pomocí nabíječky (v rozsahu dodávky) přes elektrickou síť v domácnosti. Odpojte baterii vytažením konektoru baterie (pol. 17) z konektoru palubní sítě (pol. 16).

Pozor! Na nabíjení odeberte kryt baterie (pol. 18). Během nabíjení vzniká třaskavý plyn, ten se může

nashromáždit pod uzavřeným krytem a vznítit se. Během nabíjení dodržujte bezpečnostní pokyny výrobce baterie. Poté co se baterie připojí spojením konektoru baterie (pol. 17) a nabíjecího konektoru (pol. 15) na nabíječku, můžete nabíječku připojit do zásuvky s 230V\~50Hz. Připojení do zásuvky s jiným síťovým napětím není přípustné.

Červená kontrolka na nabíječce ukazuje, že se baterie nabíjí. Po 8-9 hodinách je baterie kompletně nabita. To ukazuje zelená kontrolka na nabíječce. Nenabíjejte prosím baterii déle než 12 hodin, to by mohlo baterii zničit.

Pokud je nabíjení ukončeno (zelená kontrolka svítí), oddělte nabíječku od sitě. Spojte konektor baterie s konektorem palubní sitě sekačky a na-montujte kryt baterie.

Pozor! Nabíjením může vzniknout nebezpečný třaskavý plyn, proto během nabíjení zabraňte tvorbě jisker a otevřenému ohni.

Výpočet doby nabíjení:

Doba nabíjení je určená stavem nabití baterie. U prázdné baterie Ize přibližnou dobu nabíjení vypočítat pomocí následujícího vzorce:

Doba nabijeni/h =

kapacita baterie v Ah / amp. (nabijeci proud aritm.)

Příklad = 4 Ah / 0,4 A = 10 h max.

U normalně vybité baterie teče vysoký počáteční proud přibližně ve výšce jmenovitého proudu. S přibývající dobou nabíjení klesá nabíjecí proud.

5.6 Nastavení výšky sekání

Pozor! Nastavení výšky sekání provádět pouze při vypnutém motoru a vytažené kabelové koncovce zapalovací svíčky.

• Než začnete se sekáním, zkontrolujte, zda nejsou řezné nástroje tupé a upevnovací prostředky poškozeny. Tupé a/nebo poškozené řezné nástroje v případě potřeby vyměňte v celých sadách, aby nedošlo k nevyvážení. Při této kontrole vypnout motor a vytáhnout kabelovou koncovku zapalovací svíčky.
• Nastavení výšky sekání se provádí centrálně pomocí páčky pro nastavení výšky sekání (obr. 7/ pol. 8). Mohou být nastaveny různé

CZE

výšky sekání.

- Stlačte páčku pro nastavení výšky sekání a vytáhněte ji do požadované polohy. Nechte páčku pro nastavení výšky sekání zaskočit.

6. Obsluha

Pozor!

Motor je vyexpedován bez provozních látek. Před uvedením do provozu proto bezpodmínečně naplnit olej a benzín.

Baterie není při expedici připojena. Před uve- dením do provozu připojte prosím baterii tak, jak je popsáno v odst. 5.2.

Po delším nepoužívání nabijte baterii před uvedením do provozu kompletně (odst. 5.5).

Aby se zabránilo nechtěnému spuštění sekačky, je tato vybavena motorovou brzdou (obr. 5a/pol. 1a), která musí být aktivována, než je sekačka spuštěna. Při uvolnění páčky spuštění/vypnutí motoru se tato musí vrátit zpět do výchozí polohy a motor je automaticky vypnut.

Spuštění pomocí el. startéru

Přesvědčte se, zda je kabel zapalování připojen na svíčku. Nastavte páčku plynu do polohy „“. Postavte se za sekačku. Jednou rukou držte páčku spuštění/vypnutí motoru (obr. 5b) vytaženou. Motor spustě otočením klíče zapalování v zámku zapalování (obr. 1/pol. 22). Jakmile se motor spustí, otočte ihned klíč zapalování zpět do výchozí polohy. Opětné otočení klíče zapalování během chodu motoru vede k poškození startovacího systému.

Spuštění pomocí reverzního startéru

Přesvědčte se, zda je kabel zapalování připojen na svíčku. Nastavte páčku plynu do polohy „“. Postavte se za sekačku. Jednou rukou držte páčku spuštění/vypnutí motoru (obr. 5b) vytaženou. Spustěte motor pomocí reverzního startéru (obr. 1/pol. 9). K tomu rukojeľ vytáhnout cca 10-15 cm (až je citelný odpor), zatáhnout silně jedním tahem. Pokud motor nenaskočí, ještě jednou zatáhnout za rukojeľ.

Pozor!

Lanko nenechat vymrštit zpět.

Pozor: Při chladném počasí je eventuálně potřeba spuštění několikrát opakovat. Nas-

tavte požadovaný pracovní počet otáček. Než začnete se sekáním trávy, měli byste tento postup několikrát zopakovat, abyste se ujistili, že všechno správně funguje. Pokaždé když musíte provádět jakékoliv nastavovací a/nebo opravárenské práce na Vaší sekačce, počkejte, až se nůž přestane točit. Před každým nastavováním, údržbou a opravou zastavte motor.

Pokyny:

1. Motorová brzda (obr. 5a/pol. 1a): Použijte páčku spuštění/vypnutí motoru na zastavení motoru. Pokud páčku spuštění/vypnutí motoru pustíte, zastaví se automaticky motor a nože. K sekání držte páčku v pracovní poloze (obr. 5b). Před vlastním sekáním byste měli páčku spuštění/vypnutí motoru několikrát přezkoušet. Přesvědčte se, zda je zajištěn lehký chod tažného lankaD
2. Páčka pojezdu/páčka spojky (obr. 5a/pol. 1b): Pokud ji stlačite (obr. 5c), zavře se spojka pro pojezd a sekačka se začne při běžícím motoru pohybovat. Páčku včas pusťte, abyste mohli zastavit jedoucí sekačku. Před prvním sekáním si vyzkoušejte rozjezd a zastavení, až budete obeznámeni s jízdními vlastnostmi.
3. Varování: Nůž rotuje, když je motor spuštěn. Důležité: Před spuštěním motoru několikrát pohněte motorovou brzdou, abyste se přesvědčili, zda lanko zastavení také dobře funguje. Dbát: Motor je koncipován pro rychlost sekání trávy a vyhazování trávy do sběracího koše a pro dlouhou životnost motoru
4. Překontrolujte stav oleje.
5. Použijte k plnění benzínu odměrku a nálevku. Překontrolujte, zda je benzín čistý.

Varování: Vždy používejte bezpečnostní kanystr na benzín. Při plnění benzínu nekuřte. Před plněním benzínu motor vypněte a nechte ho několik minut ochladit.

1. Přesvědčte se, zda je kabel zapalování připojen na svičku.
2. Postavte se za sekačku. Jedna ruka by měla být na páčce spuštění/vypnutí motoru. Druhá ruka by měla být na rukojeti startéru.
3. Motor spustit pomocí reverzního startéru (obr. 1/ pol. 9). K tomu rukojeť vytáhnout cca 10-15 cm (až je citelný odpor), poté silně jedním ta-hem zatáhnout. Pokud motor nenaskočí, ještě jednou zatáhnout za rukojeť. Pozor! Lanko nenechat vymrštit zpět. Pozor: Při chladném počasí je eventuálně potřeba spuštění několikrát opakovat.

CZE

Mulčování (obr. 4b)

Při mulčování se sekaná tráva rozseká v uzavřeném krytu sekačky a opět rozmístí na trávníku. Odpadá tím sběr a likvidace trávy.

Pozor: Mulčování je možné pouze u relativně krátkého trávníku. Optimálních výsledků docílíte pouze s mulčovacím nožem (k dostání jako příslušenství).

Abyste mohli využívat tuto mulčovací funkci, vyvěste sběrací koš a nastrčte mulčovací adaptér (pol. 4c) na vyhazovací otvor a zavřete vyhazovací klapku.

Boční vyhazování (obr. 4c)

Abyste mohli využívat boční vyhazování, měl by být namontován mulčovací adaptér. Zavěste adaptér bočního vyhazování (pol. 4b) tak, jak je znázorněno na obr. 4c.

6.1 Před sekáním

Důležité pokyny:

1. Oblečte si vhodné oblečení. Noste pevnou obuv a žádné sandály nebo tenisky.
2. Zkontrolujte nůž. Nůž, který je ohnutý nebo jinak poškozený, musí být vyměněn originálním nožem.
3. Palivovou nádrž naplňte venku. Použijte plnicí nálevku a odměrku. Benzín, který přetekl, utřít.
4. Přečtěte si a dodržujte návod k obsluze a také pokyny týkající se motoru a přídavných přístrojů. Návod uložte na přístupném místě také pro jiné uživatele přístroje.
5. Výfukové plyny jsou nebezpečné. Spouštějte motor pouze na volném prostranství.
6. Ujistěte se, že nechybí žádná bezpečnostní zařízení a že dobre fungují.
7. Přístroj by měl být obsluhován pouze jednou osobou, která je k tomu určena.
8. Sekání mokré trávy může být nebezpečné. Trávu sekejte pokud možno suchou.
9. Poučte jiné osoby nebo děti, že se nesmí zdržovat v blízkosti sekačky.
10. Nikdy nesekejte při špatné viditelnosti.
11. Před sekáním zvedněte poházené, volně ležící předměty ze země.

6.2 Pokyny ke správnému sekání

Pozor! Nikdy neotvírejte vyhazovací klapku, když je vyprazdňováno sběrací zařízení a motor ještě běží. Rotující nůž může způsobit zranění.

Vždy pečlivě upevněte vyhazovací klapku a sběrací koš. Při odstraňování nejdříve vypnout motor.

Musí být vždy dodržována bezpečnostní vz- dálenost mezi krytem nože a uživatelem daná vodicími rukojeťmi. Při sekání a změnách směru jízdy na stráních a svazích je nutno dávat obzvlášť pozor. Dbejte na bezpečný postoj, noste boty s neklouzavou, profi lovou podrážkou a dlouhé kal- hoty. Sekejte vždy přičně ke svahu.

Na svazích se sklonem přes 15 stupňů nesmí být z bezpečnostních důvodů sekáno.

Obzvláštní pozor dávejte při jízdě zpět a při tažení sekačky. Nebezpečí klopýtnutí!

6.3 Sekání

Sekat pouze s ostrými, bezvadnými noži, aby se stébla trávy netřepila a trávník nesežloutnul.

Na dosažení čistého výsledku práce je třeba vodit sekačku pokud možno v rovných pásech. Přitom by se tyto pásy měly vždy o pár centimetrů překrývat, aby nezůstaly viditelné pruhy.

Spodní stranu tělesa sekačky udržovat čistou a bezpodmínečně odstraňovat travní usazeniny. Usazeniny ztěžují startování a snižují kvalitu sekání a vyhazování trávy. Na svazích je třeba sekat příčně ke svahu. Šikmým postavením směrem nahoru se dá zabránit sklouznutí sekačky. Zvolte výšku sekání podle skutečné délky trávníku. Provedťte více záběrů tak, že budou odstraněny maximálně 4 cm trávy najednou. Než bude provedena jakákoliv kontrola nože, zastavit motor. Pamatujte na to, že se nůž po vypnutí motoru ještě několik vteřin otáčí! Nikdy nezkoušejte nůž zastavit. Pravidelně kontrolujte, zda je nůž správně upevněn, v dobrém stavu a dobře nabroušen. Pokud tomu tak není, nabrušte ho nebo vyměňte. Pokud rotující nůž narazí na nějaký předmět, sekačku zastavit a vyčkat, až se nůž úplně zastaví. Poté zkontrolujte stav nože a držáku nože. Pokud je poškozený, musí být vyměněn.

CZE

Pokyny k sekání:

1. Dbejte na pevné předměty. Sekačka by mohla být poškozena nebo by mohlo dojít ke vzniku zranění.
2. Horký motor, výfuk nebo pohon může způsobit popáleniny. Nedotýkat se!
3. Na svazích nebo na strmě spadajícím terénu sekat opatrně.
4. Chybějící denní světlo nebo nedostatečné umělé osvětlení jsou důvodem k zastavení sekačky.
5. Zkontrolujte sekačku, nůž a jiné díly, pokud jste najeli na cizi předměty nebo pokud přístroj vibruje silněji než normálně.
6. Neprovádějte žádné změny nastavení nebo opravy bez zastavení motoru. Vytáhněte kabelovou koncovku svíčky.
7. Na cestě nebo v její blízkosti dbejte na provoz cesty. Vyhazování trávy nesměřujte na cestu.
8. Vyhněte se místům, kde kolečka nezabírají nebo je sekání nebezpečné. Před pohybem zpět se ujistěte, zda za Vámi nejsou malé děti.
9. V husté, vysoké trávě nastavte nejvyšší stupeň sekání a sekejte pomaleji. Před odstraňováním trávy nebo jiného ucpání, zastavte motor a uvolněte zapalovací kabel.
10. Nikdy neodstraňujte díly, které slouží jako bezpečnostní zařízení.
11. Nikdy nenaplňujte benzín do motoru, který je ještě horký nebo běží.

6.4 Vyprázdnění sběracího koše

Jakmile během sekání zůstávají na trávníku ležet zbytky trávy, musí být vyprázdněn sběrací koš. Pozor! Před sejmutím sběracího koše zastavit motor a vyčkat zastavení řezného nástroje!

K sejmutí sběracího koše jednou rukou nadzvednout vyhazovací klapku, druhou rukou pomocí rukojeti vyjmout sběrací koš (obr. 4a).

Podle odpovídajících bezpečnostních předpisů zapadne vyhazovací klapka při vyvěšení sběracího koše a uzavře zadní vyhazovací otvor. Pokud při tom zůstanou v otvoru zachyceny zbytky trávy, je pro lehčí spuštění motoru vhodné popojet se sekačkou zhruba o 1 m dozadu.

Zbytky osekaného materiálu v tělese sekačky a na pracovním nástroji neodstraňujte rukama nebo nohama, ale vhodnými pomůckami, např. kartáčem nebo košťátkem.

Aby bylo zaručeno dobré nashromáždění trávy, musí být sběrací koš, a obzvlást vzduchová mřížka, po použití zevnitř vyčištěn.

Sběrací koš zavěsit pouze při vypnutém motoru a zastaveném řezacím nástroji.

Vyhazovací klapku jednou rukou nadzvednout a druhou rukou sběrací koš držet na rukojeti a shora zavěsit.

6.5 Po sekání

1. Než odstavíte sekačku v uzavřené místnosti, nechat motor vždy nejdříve vychladnout.
2. Před uložením odstraňte trávu, listí, mazivo a olej. Na sekačku neodkládat žádné jiné předměty.
3. Před opětovným použitím zkontrolujte všechny šrouby a matice. Povolené šrouby se musí utáhnout.
4. Před opětovným použitím vyprázdněte sběrací koš.
5. Uvolněte kabelovou koncovku zapalovací svíčky, abyste zabránili nepovolenému použití.
6. Dbejte na to, aby nebyla sekačka odstavena vedle zdroje nebezpeči. Zplodiny plynu mohou vést k výbuchu.
7. Při opravách se smějí používat pouze originální dily nebo dily schválené výrobcem (viz adresa na záručním listu).
8. Při delším nepoužívání sekačky vyprázdnit palivovou nádrž pomocí sacího čerpadla na benzín.
9. Poučit děti o tom, že nesmí sekačku používat. Není to hračka.
10. Nikdy neskladovat benzín v blízkosti zdroje jisker. Použijte vždy kanystr. Benzin nedávejte do blízkosti dětí.
11. Mažte prístroj olejem a udržujte ho
12. Zastavení motoru:

Na zastavení motoru pustte páčku spustění/vypnutí motoru (obr. 5a/pol.

1a). Stáhněte kabelovou koncovku zapalovaci svíčky, aby se zabránilo spuštění motoru. Před opakovaným spuštěním motoru překontrolujte lanko motorové brzdy. Zkontrolujte, zda je lanko správně namontováno. Zlomené nebo poškozené vypínací lanko musí být vyměněno.

CZE

7. Čištění, údržba, uložení, transport a objednání náhradních dílů

Pozor:

Nikdy nepracujte při běžícím motoru na vodivých dílech zapalovacího zařízení nebo se jich ne-dotýkejte. Před všemi údržbovými a opravárenskými pracemi vytáhněte kabelovou koncovku zapalovací svíčky ze zapalovací svíčky. Nikdy neprovádějte jakékoliv práce na běžícím přístroji. Práce, které nejsou popsány v tomto návodu k obsluze, by měly být provedeny pouze autorizovanou odbornou dílnou.

7.1 Čištění

Po každém použití by měla být sekačka důkladně vyčištěna. Obzvláště spodní strana a upínání nože. Nakloňte sekačku na levou stranu (proti plnicímu hrdlu oleje)

Pokyn: Než sekačku nakloníte na stranu, vyprázdnežte zcela palivovou nádrž pomocí sacího čerpadla na benzín. Sekačka nesmí být nakloněna o více než 90 stupňů. Nejlépe odstraníte nečistoty a trávu hned po sekání. Zaschlé zbytky trávy a nečistoty mohou vést k omezení provozu sekání. Zkontrolujte, zda je vyhazovací kanál čistý od zbytků trávy a tyto v případě potřeby odstraňte. Nikdy nečistěte sekačku proudem vody nebo vysokotlakým čističem. Dbejte na to, aby se do přístroje nedostala voda. Agresivní čistící prostředky, jako čistidlo pro čištění zastudena nebo čistící benzín, nesmí být používány.

7.2 Údržba

Intervaly údržby naleznete v přiložené servisní brožurce Benzín.

Pozor: Znečištěný údržbový materiál a provozní látky odevzdat v příslušné sběrně

7.2.1 Osy a náboje koleček

Měly by být jednou za sezónu lehce namazány. Sejměte kryty koleček pomocí šroubováku a uvolněte upevnovací šrouby koleček.

7.2.2 Nůž

Nechte Váš nůž z bezpečnostních důvodů naostřit, vyvážit a namontovat pouze autorizovanou odbornou dílnou. Abyste dosáhli optimálního pracovního výsledku, doporučuje se jednou za rok nechat nůž překontrolovat.

Výměna nože (obr. 8)

Při výměně řezných nástrojů smějí být použity pouze originální náhradní díly. Označení nože musí souhlasit s číslem uvedeným v seznamu náhradních dílů. Nikdy nevsazovat jiný nůž.

Poškozené nože

Pokud by se měl nůž i přes všechnu opatrnost dostat do kontaktu s překážkou, okamžitě zastavit motor a vytáhnout kabelovou koncovku zapalovací svíčky. Sekačku naklonit na stranu a nůž zkontrolovat, zda není poškozen. Poškozené nebo ohnuté nože musí být vyměněny. Nikdy nena-rovnávat ohnutý nůž. Nikdy nepracovat s ohnutým nebo silně opotřebovaným nožem, to způsobuje vibrace a může mit za následek další poškození na sekačce. Pozor: Při práci s poškozeným nožem hrozí nebezpečí zranění.

Nabroušení nože

Ostří nože mohou být nabroušeny pomocí kovo- vého pilníku. Aby se zabránilo nevyvážení, mělo by být broušení provedeno pouze autorizovanou odbornou dílnou.

7.2.3 Kontrola stavu oleje

Pozor: Motor nikdy neprovozovat bez oleje nebo s nedostatkem oleje. To může způsobit těžké škody na motoru.

Kontrola stavu oleje:

Sekačku postavit na tvrdý, rovný podklad. Měrku oleje (obr. 9a/pol. 7a) otáčením doleva vyšroubovat a otrít ji. Měrku oleje opět až na doraz zastrčit do plnicího hrdla, nezašroubovat. Měrku vytáhnout a ve vodorovné poloze odečíst stav oleje. Stav oleje se musí nalézat mezi značkami min. a max. na měrce oleje (obr. 9b).

Výměna oleje

Výměna motorového oleje by měla být prováděna při pokojové teplotě.

• Postavte pod sekačku mělkou záchytnou vanu na olej.
• Otevřit šroub plnicího otvoru oleje (obr. 9a/pol. 7a).
• Otevřít šroub vypouštěcího otvoru oleje (obr. 9c/ pol. 7b). Teplý motorový olej vypustě do záchytné vany.
• Po vytečení použitého oleje šroub vypouštěcího otvoru oleje opět zavřít.
• Motorový olej naplnit až po horní značku měrky oleje.
• Pozor! Měrku oleje ke kontrole stavu oleje
