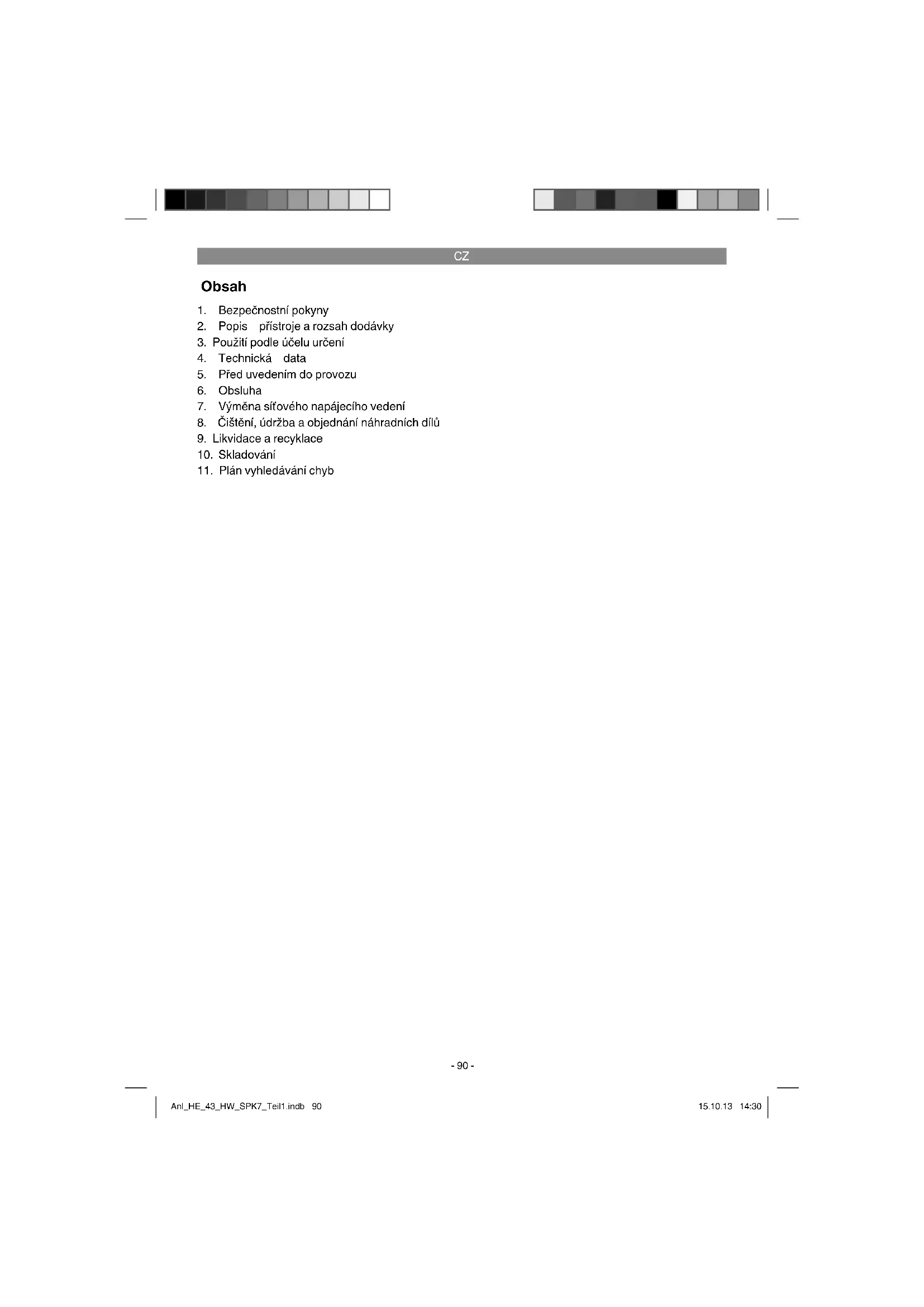

NÁVOD K OBSLUZE HE 43 HW Hurricane
- Bezpečnostní pokyny
- Popis přístroje a rozsah dodávky
- Použití podle účelu určení
- Technická data
- Před uvedením do provozu
- Obsluha
- Výměna síťového napájecího vedení
- Čištění, údržba a objednání náhradních dílů
- Likvidace a recyklace
- Skladování
- Plán vyhledávání chyb
CZ
Varování - Ke snížení rizika zranění si přečíst návod k obsluze
Tento přístroj nesmějí používat děti. Děti by měly být pod dohledem, aby si nehrály s přístrojem. Děti nesmějí provádět čištění a údržbu přístroje. Přístroj nesmějí používat osoby se sníženými fy-zickými, smyslovými nebo duševními schopnostmi nebo osoby s nedostatečnými zkušenostmi a vědomostmi, pokud tyto osoby nebu-dou pod dohledem nebo pod vedením zodpovědné osoby.
Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifikovanou osobou, aby se zabránilo nebezpečím.
CZ
⚠️ Pozor!
Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.
1. Bezpečnostní pokyny
Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.
⚠ Varování!
Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.
Vysvětlení informačního štítku na přístroji (viz obr. 10)
1 = Před uvedením do provozu přecíst návod k obsluze.
2= Noste ochranu sluchu a zraku
3= Třetí osoby nepouštět do oblasti nebezpečí!
4= Pozor! - Ostré nože - před údržbářskými pracemi a při poškození vedení vytáhnout zástrčku ze sítě!
5= Pozor, po zastavení motoru nůž dobíhá
6= Přístroj nevystavovat dešti nebo vlhkosti!
7= Pozor, napájecí kabel nedávat do blízkosti
řezných nástrojů!
2. Popis přístroje a rozsah dodávky
2.1 Popis přístroje (obr. 1/2)
- Horní vodicí rukojet'
- Spodní vodicí rukojeť
- Sběrací koš
- Páčka pro nastavení výšky sekání
- Nosná rukojeť
- Vyhazovací klapka
-
Odlehčení od tahu kabelu
-
Sítová zástrčka
-
Za-/vypínač
-
Sběrací koš, dolní díl krytu
-
Sběrací koš, horní díl krytu
-
Rukojeť sběracího koše
-
Kolečka, vpředu
-
Kolečka, vzadu
-
Kryty koleček
-
Závlačky
-
Podložky
-
Svorky pro upevnění kabelu
-
Upevňovací šrouby spodní vodicí rukojeti
-
Upevňovací šrouby horní vodicí rukojeti
-
Indikace naplnění
2.2 Rozsah dodávky
Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.
- Otevřete balení a přístroj opatrně vyjměte z balení.
- Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
- Překontrolujte, zda je rozsah dodávky úplný.
- Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
- Balení si pokud možno uložte až do uplynutí záruční doby.
Pozor!
Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!
CZ
• Elektrickásekačka
• Originální návod k obsluze
- Bezpečnostní pokyny
3. Použití podle účelu určení
Sekačka je vhodná pro soukromé používání na zahradách u domů a chat.
Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.
4. Technická data
Sítové napětí ..... 230 V \~ 50 Hz Příkon: ..... 1700 W
Otáčky motoru: 3250 min ^1 Šířka záběru: 43 cm
Nastavení výšky sekání: .... 20-70 mm; 6stupňové Objem sběracího koše: ....52 litrů
Hladina akustického tlaku L pA : 87 dB(A) Nejistota K pA : 3 dB(A)
Hladina akustického výkonu L WA : 96 dB(A) Vibrace na rukojeti a tw : 2,1 m/s ^2
Nejistota K: 1,5 m/s Třída ochrany: II /☐
Hluk a vibrace
Hluk a vibrace změřeny podle norem EN ISO 11201: 2010, EN ISO 3744: 2010 a EN ISO 20643: 2008/A1: 2012.
Omezte tvorbu hluku a vibrace na minimum!
- Používejte pouze přístroje v bezvadném stavu.
- Pravidelně provádějte údržbu a čištění přístroje.
-
Přizpůsobte Váš způsob práce přístroji.
• Nepřetěžujte přístroj. -
V případě potřeby nechte přístroj zkontrolovat.
• Rístroj vypněte, pokud ho nepoužíváte.
• Noste rukavice a ochranu sluchu.
• Omezte dobu používání.
Zbývající rizika
I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:
- Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.
- Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.
Varování!
Tento přístroj produkuje během provozu elektromagnetické pole. Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty. Aby se zabránilo vážným nebo smrtelným poraněním, doporučujeme osobám s lékařskými implantáty konzultovat před používáním přístroje svého lékaře a výrobce lékařského implantátu.
5. Před uvedením do provozu
Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.
Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky.
Sekačka je při expedici demontována. Kompletní rukojeť a sběrací koš musí být před použitím sekačky namontován. Dodržujte návod k obsluze krok za krokem a orientujte se podle obrázků, aby pro Vás byla montáž jednoduchá.
5.1 Montáž koleček (obr. 3a, b a c)
Vezměte zadní kolečka (obr. 2/pol. 14) a nasadťe je na osu tak, jak je znázorněno na obr. 3a. Poté nasuňte podložku (obr. 2/pol. 17) na osu a upevněte všechno pomocí přiložené závlačky (obr. 2/pol. 16) tak, jak je znázorněno na obr. 3b. Nakonec zatlačte kryty koleček (obr. 2/pol. 15) na kolečka (obr. 3c). Stejně tak postupujte také u předních koleček (obr. 2/pol. 13).
CZ
5.2 Montáž vodicí rukojeti (obr. 4a až 4e)
Zasuňte spodní vodicí rukojeť (obr. 4a/pol. 2) do určeného otvoru (obr. 4a) a upevněte ji pomocí šroubu (obr. 4b/pol. 19) tak, jak je znázorněno na obr. 4b. Na druhé straně postupujte analogicky. Při montáži horní vodicí rukojeti můžete výběrem upevnovacího otvoru (obr. 4c) určit výšku vodicí rukojeti. Upevněte horní vodicí rukojeť bud’v otvorech L pro nízkou polohu nebo v otvorech H pro vysokou polohu. Sešroubujte k tomu horní vodicí rukojeť se spodní vodicí rukojetí (obr. 2/pol. 20) tak, jak je znázorněno 4d. Poté připevnit pomocí držáků kabelu (obr. 2/pol. 18) vedení motoru na rukojeti (obr. 4e/pol. A).
5.3 Montáž sběracího koše (obr. 5a až 5d)
Spojte dolní a horní díl krytu sběracího koše (obr. 5a/pol. 10, 11) dohromady. Dbejte na to, aby všechny plastové výstupky správně zaskočily. V dalším kroku zatlačte rukojeť sběracího koše (obr. 5b/pol. 12) do otvorů na sběracím koši. Zkontrolujte pevnost a správnou polohu rukojeti. K zavěšení sběracího koše musí být motor vypnut a nůž se nesmí otáčet. Sběrací koš se zavěsí na sekače na obou háčcích (obr. 5c/pol. A). Otevřete jednou rukou vyhazovací klapku (obr. 5d/pol. 6) a druhou rukou zavěste sběrací koš tak, jak je to znázorněno na obr. 5d. Vyhazovací klapka je pružinou tažena proti sběracímu koši.
5.4 Indikace naplnění sběracího koše
Sběrací koš je vybaven indikací stavu naplnění (obr. 2/pol. 21). Ta se otevře proudem vzduchu, který sekačka za provozu produkuje. Pokud klapka během sekání zaklapne, je sběrací koš plný a měl by být vyprázdněn. Pro bezvadnou funkci indikace stavu naplnění musí být otvory pod klapkou vždy čisté a propustné.
5.5 Nastavení výšky sekání
Pozor!
Nastavení výšky sekání provádět pouze při vypnutém motoru a vytaženém síťovém kabelu.
Nastavení výšky sekání se provádí centrálně pomoci přestavovací páčky výšky sekání (obr. 6/pol. 4). Může být nastaveno 6 různých výšek sekání.
Vytáhněte nastavovací páčku ven a nastavte požadovanou výšku sekání. Páčka zaskočí v požadované poloze.
6. Obsluha
Před připojením se ujistěte, zda údaje na typovém štitku souhlasí s údaji sitě. Spojte siťovou zástrčku (obr. 1/pol. 8) s prodlužovacím kabelem. Prodlužovací kabel musí být zajištěn odlehčením od tahu kabelu tak, jak je znázorněno na obr. 7.
Pozor!
Aby se zabránilo nechtěnému zapnutí, je sekačka vybavena blokováním zapnutí (obr. 8/pol. A), které musí být zmáčknuto, než může být zmáčknuta spínací páčka (obr. 8/pol. B). Pokud je spínací páčka uvolněna, sekačka se vypne. Proved'te ten-to proces několikrát, abyste si byli jisti, že přístroj správně pracuje. Před začátkem opravárenských nebo údržbářských prací na přístroji se musíte přesvědčit, že se nůž netočí a přístroj je odpojen od sítě.
Pozor! Nikdy neotvírejte vyhazovací klapku, když je vyprazdňováno sběrací zařízení a motor ještě běží. Rotující nůž může způsobit zranění.
Vždy pečlivě upevněte vyhazovací klapku resp. sběrací koš na trávu. Při odstraňování nejdříve vypnout motor.
Musí být vždy dodržována bezpečnostní vz- dálenost mezi krytem nože a uživatelem daná vodicími rukojeťmi. Při sekání a změnách směru jízdy na stráních a svazích je nutno dávat obzvlášť pozor. Dbejte na bezpečný postoj, noste boty s neklouzavou, profi lovou podrážkou a dlouhé kalhoty.
Sekejte vždy příčně ke svahu. Na svazích se sklonem přes 15 stupňů nesmí být z bezpečnostních důvodů sekáno.
Obzvláštní pozor dávejte při jízdě zpět a při tažení sekačky. Nebezpečí klopýtnutí!
Pokyny ke správnému sekání
Při sekání doporučujeme přesahující pracovní postup. Sekat pouze s ostrými, bezvadnými noži, aby se stébla trávy netřepila a trávník nesežloutnul. Na dosažení čistého výsledku práce je třeba vodit sekačku pokud možno v rovných pásech. Přitom by se tyto pásy měly vždy o pár centimetrů překrývat, aby nezůstaly viditelné pruhy.
CZ
Jak často by se mělo kosit, závisí zásadně na rychlosti růstu trávy. V době hlavního růstu (květen - červen) dvakrát týdně, jinak jednou týdně. Výška sekání by měla ležet mezi 4 - 6 cm a růst k dalšímu sekání by měl činit 4 - 5 cm. Pokud byl trávník jednou o něco delší, neměli byste potom udělat tu chybu a osekat ho ihned na normalní výšku. To trávníku škodí. Nesekejte potom více jak polovinu výšky trávy. Spodní stranu tělesa sekačky udržovat čistou a bezpodmínečně odstraňovat travní usazeniny. Usazeniny ztěžují startování a snižují kvalitu sekání a vyhazování trávy.
Na svazích je třeba sekat příčně ke svahu. Šikmým postavením směrem nahoru se dá zabrá- nit sklouznutí sekačky.
Zvolte výšku sekání podle skutečné délky trávníku. Proveďte více záběrů tak, že budou odstraněny maximálně 4 cm trávy najednou.
Před prováděním jakýchkoliv kontrol nože odstavit motor. Pamatujte na to, že se nůž po vypnutí motoru ještě několik vteřin otácí! Nikdy nezkoušejte nůž zastavit. Pravidelně kontrolujte, zda je nůž správně upevněn, v dobrém stavu a dobře nabroušen. V opačném případě, nabrou-sit nebo vyměnit. Pokud rotující nůž narazí na nějaký předmět, sekačku zastavit a vyčkat, až se nůž úplně zastaví. Poté zkontrolujte stav nože a držáku nože. Pokud jsou poškozeny, musi být vyměněny.
Položte používané napájecí vedení přístroje v podobě smyčky na zem před použitou zásuvku. Sekejte směrem pryč od zásuvky resp. od kabelu a dbejte na to, aby napájecí vedení přístroje vždy leželo na již posekané části trávníku, aby nebylo sekačkou přejeto.
Jakmile během sekání zůstávají na trávníku ležet zbytky trávy, musí být vyprázdněn sběrací koš. Pozor! Před sejmutím sběracího koše zastavit motor a vyčkat zastavení řezného nástroje.
Na sejmutí sběracího koše jednou rukou nadzvednout vyhazovací klapku, druhou rukou vyjmout sběrací koš na nosné rukojeti. Podle odpovídajících bezpečnostních předpisů zapadne vyhazovací klapka při vyvěšení sběracího koše a uzavře zadní vyhazovací otvor. Pokud při tom zůstanou v otvoru zachyceny zbytky trávy, je pro lehčí spuštění motoru vhodné popojet se sekačkou zhruba o 1 m dozadu.
Zbytky osekaného materiálu v tělese sekačky a na pracovním nástroji neodstraňujte rukama nebo nohama, ale vhodnými pomůckami, např. kartáčem nebo košťátkem.
Aby bylo zaručeno dobré nashromáždění trávy, musí být sběrací koš, a obzvlášť sit, po použití zevnitř vyčištěn.
Sběrací koš zavěsit pouze při vypnutém motoru a zastaveném řezacím nástroji.
Vyhazovací klapku jednou rukou nadzvednout a druhou rukou sběrací koš držet na rukojeti a shora zavěsit.
7. Výměna síťového napájecího vedení
Pokud je sítové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím.
8. Čištění, údržba a objednání náhradních dílů
Před všemi čisticími pracemi vytáhněte síťovou zástrčku.
8.1 Čištění
- Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
- Doporučujeme přímo po každém použití přístroj vyčistit.
- Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mydla. Nepoužívejte čistící prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vníknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.
8.2 Uhlíkové kartáčky
Při nadměrné tvorbě jisker nechte překontrolovat odborníkem uhlíkové kartáčky. Pozor! Uhlíkové kartáčky smí vyměnit pouze odborný elektrikář.
CZ
8.3 Údržba
Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.
8.4 Výměna nože
Z bezpečnostních důvodů doporučujeme, aby výměnu nože provedl autorizovaný odborník. Pozor! Nosit pracovní rukavice! Používejte pouze originální nože, protože jinak není zaručena funkce a bezpečnost.
10. Skladování
Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30°C. Uložte elektrický přístroj v originálním balení.
Při výměně nože postupujte prosím následovně:
-
Povolte upevňovací šroub (viz obr. 9).
-
Vyjměte nůž a nahrad'te ho novým.
-
Při montáži nového nože dbejte na směr montáže nože. Křídla nože musí vyčnívat do prostoru motoru (viz obr. 9). Upínací trny musí souhlasit s otvory v noži (viz obr. 9).
-
Upevňovací šrouby nakonec opět utáhněte univerzálním klíčem. Utahovací moment by měl činit cca 25 Nm.
Na konci sezóny proved'te všeobecnou kontrolu sekačky a odstraňte všechny nahromaděné zbytky. Před každým začátkem sezóny bezpodmínečně překontrolujte stav nože. S opravami se obraťte na nás zákaznický servis. Používejte pouze originální náhradní díly.
8.5 Objednání náhradních dílů:
Při objednávce náhradních dílů je třeba uvést následující údaje:
• Typpřístroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
• Číslo požadovaného náhradního dílu
Aktuální ceny a informace naleznete na www.isc-gmbh.info
Náhradnínůž, art. č.: 34.056.10
9. Likvidace a recyklace
Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.
CZ
11. Plán vyhledávání chyb
| Chyba Možná příčina Odstranění | |
| Motornenaskočia)Defektníkondenzátorb) Žádný proud v zástrčcec) Kabel defektníd) Kombinace vypínač-zástrčka defektníe) Přípojky na motoru nebo kondenzátoru uvolněnyf) Přístroj stojí ve vysoké trávěg) Těleso sekačky ucpané | a) Zákaznický servisb) Vedení a pojistky překontrolovatc) Překontrolovatd) Zákaznický servise) Zákaznický servisf) Nastartovat v nízké trávě nebo na již posekaných plochách; eventuelně změnit výšku sekáníg) Těleso vyčistit, aby nůž volně běžel |
| Klesá výkon motoru a) Moc vysoká nebo vlhká trávab) Těleso sekačky ucpanéc) Nůž silně opotřebován | a)Upravitvýškusekáníb) Těleso vyčistitc) Nůž vyměni |
| Nečisté sekání a) Nože opotřeboványb) Chybná výška sekání | a)Nůž vyměnit nebo nabrousitb) Upravit výšku sekání |
Pozor! Na ochranu motoru je tento vybaven tepelným spínačem, který při přetížení vypne a po krátké přestávce na ochlazení opět automaticky zapne!
CZ
Jen pro země EU
Elektrické nářadí a přístroje neodhazujte do domovního odpadu!
Podle evropské směrnice 2002/96/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.
Alternativa recyklace k výzvě na zpětné odeslání výrobku:
Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.
Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH.
Technickézměny vyhrazeny
CZ
Servisní informace
Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotrebení přiměřenému použití nebo přirozenému opotrebení, resp. jsou potřebné jako spotřební materiál.
| Kategorie Příklad | |
| Rychle opotřebitelné díly* | Klinový řemen, uhlíkové kartáčky |
| Spotřební materiál/spotřební díly* | Nůž |
| Chybějící díly |
* není nutně obsaženo v rozsahu dodávky!
V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:
- Fungoval přístroj předtím nebo byl od začátku defektní?
• Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)? - Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)?
Popište tuto chybnou funkci.
CZ
Záruční list
Vážená zákaznice, vážený zákazníku,
naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice lito a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tom-to záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:
- Tyto záruční podmínky upravují dodatečné záruky. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.
- Záruka se vztahuje výhradně na nedostatky na přístroji, které jsou prokazatelně způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení. - Z naší záruky jsou vyloučeny:
- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.
- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).
- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.
- Záruční doba činí 60 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využi místního servisu.
- Pro uplatňování požadavků poskytnutí záruky nahlaste prosím Váš defektní přístroj na: www.isc-gmbh.info. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.
V případě rychle opotrebitelných dílů, spotrebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.
SK
Obsah
Výstraha - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu
1. Bezpečnostné pokyny
- Horné posuvné držadlo
- Dolné posuvné držadlo
- Zachytávací kôš
- Páka pre nastavenie výšky rezu
- Nosná rukovät
- Vyhadzovacia klapka
-
Odl'ahčenie káblového tahu
-
Elektrická zástrčka
-
Vypínač zap/vyp
-
Zachytávací kôš, dolná strana krytu
-
Zachytávací kôš, horná strana krytu
-
Rukovät zachytávacieho koša
-
Predné kolesá
-
Zadné kolesá
-
Kolesové krytky
-
Závlačky
-
Podložky
-
Svorky na upevňovanie káblov
-
Upevňovacie skrutky pre dolné posuvné držadlo
-
Upevňovacie skrutky pre horné posuvné držadlo
-
Ukazovatel' stavu naplnenia
2.2 Objem dodávky
• Elektrickákosačka
• Originálny návod na obsluhu
- Bezpečnostné predpisy
Sietové napätie ....230V \~ 50Hz
Príkon: 1700 W
Otáčky motora: 3250 min ^1
Šírka rezu: 43 cm
Nastavenie výšky rezu: ....20-70 mm; 6-stupňové
Objem zachytávacieho vreca: .....52 litrov
Hladina akustického tlaku L _pA : 87 dB (A)
Faktor neistoty K_ A : 3 dB (A)
Hladina akustického výkonu L _w4 : ...... 96 dB (A)
Vibrácia na držadle a _mc : 2,1 m/s ^2
Faktor neistoty K 1,5 m/s²
Trieda ochrany: ...... I回
Hlučnost' a vibrácie
5.2 Montáž posuvného držadla (obr. 4a až 4e)
Pri pohybe spät a pri tahaní kosačky smerom vzad je potrebná zvýšená opatrnost. Nebezpečenstvo zakopnutia!
Vyhadzovaciu klapku dvihnite jednou rukou a druhou rukou držte zachytávací kôš za rukovat' a zaveste ho pohybom zhora nadol.
SK
Pred všetkými údržbovými a čistiacimi prácami vytiahnite kábel zo siete.
8.1 Čistenie
Recyklačná alternatíva k výzve na spätné zaslanie výrobku:
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
Vážená zákazníčka, vážený zákazník,
