| Ürün tipi | Elektrikli çim biçme makinesi |
| Marka / Model | Hurricane HEME 1032 |
| Kesme genişliği | 32 cm |
| Ayarlanabilir kesme yüksekliği | 3 kademede 20-60 mm |
| Toplama sepeti hacmi | 30 litre |
| Güç tüketimi | 1000 W |
| Gerilim / Frekans | 220-240 V ~ 50 Hz |
| Motor dönüş hızı | 3500 dev/dak |
| Ağırlık | 9,1 kg |
| Ses basınç seviyesi (L_pA) | 86 dB(A) (belirsizlik 3 dB) |
| Garanti edilen ses gücü seviyesi (L_WA) | 96 dB(A) |
| Tutamakta titreşim (a_h) | < 2,5 m/s² |
| Koruma sınıfı | II (çift yalıtım) |
| Güvenlik tertibatı | Çalıştırma kilidi, kol bırakıldığında otomatik durma |
| Besleme kablosu tipi | HO5RN-F 3x1,5 mm² (maks. 50 m) |
| Güç kaynağı | 16 A devre kesici ve 30 mA kaçak akım koruma düğmeli 220-240 V priz |
| Montaj gerekliliği | Kılavuz, tekerlekler ve toplama sepeti monte edilecek |
| Günlük bakım | Kullanımdan sonra gövde ve sepetin temizlenmesi, bıçağın kontrolü ve bilenmesi/değiştirilmesi |
| Aşınan parçalar | Bıçak (ref. 90.600.33), kömür fırçalar, trapez kayış |
| Garanti | Üretim hatalarına karşı 60 ay (5 yıl) |
| Depolama sıcaklığı | 5 ila 30 °C, kuru ve dondan korunaklı yer |
Sık sorulan sorular - HEME 1032 Hurricane
Kullanıcıların soruları hakkında HEME 1032 Hurricane
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin çim biçme makinesi PDF formatında ücretsiz! Kılavuzunuzu bulun HEME 1032 - Hurricane ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. HEME 1032 markasının Hurricane.

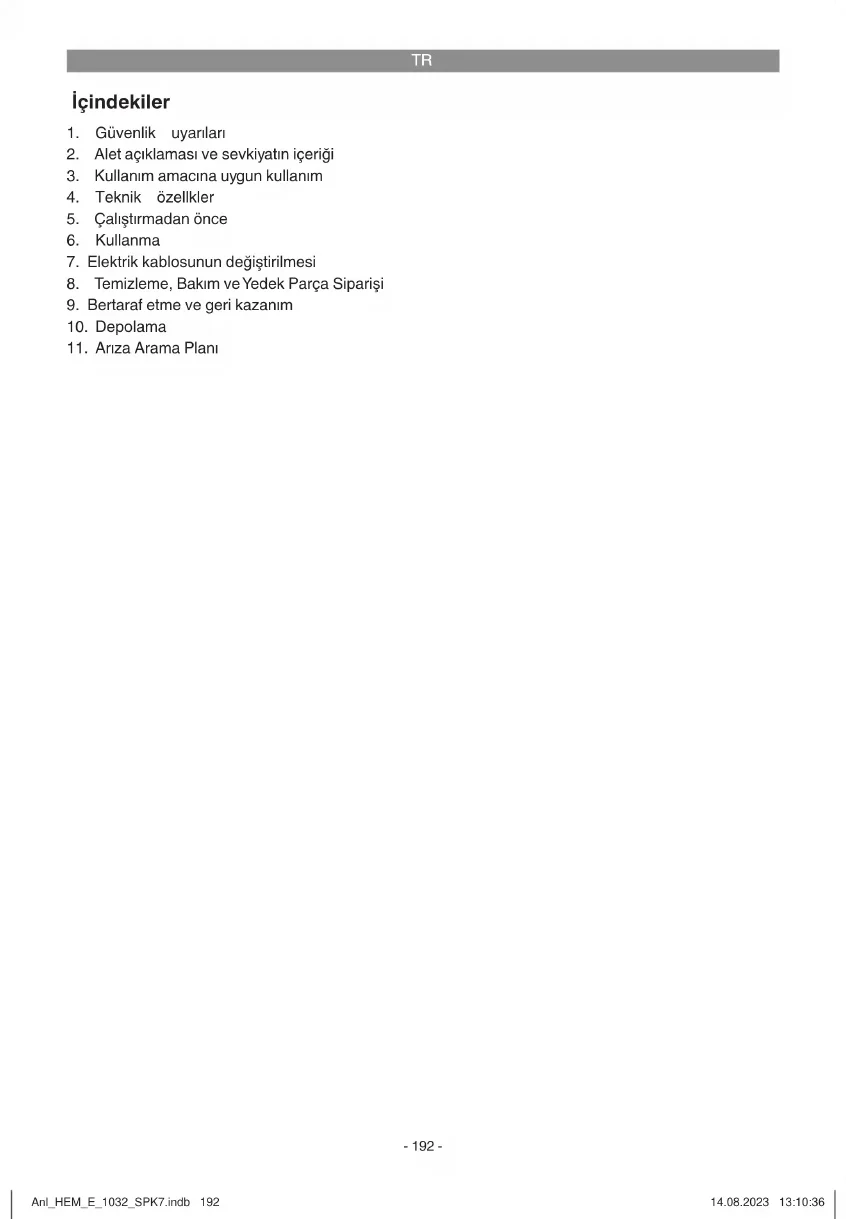

KULLANIM KILAVUZU HEME 1032 Hurricane
TR Orijinal Kullanma Talimatı Elektrikli Çim Biçme Makinesi
- Güvenlik uyarıları
- Alet açıklaması ve sevkiyatın içeriği
- Kullanım amacına uygun kullanım
- Teknik özellikler
- Çalıştırmadan önce
- Kullanma
- Elektrik kablosunun değiştirilmesi
- Temizleme, Bakım ve Yedek Parça Siparişi
- Bertaraf etme ve geri kazanım
- Depolama
- Arıza Arama Planı
Tehlike! - Yaralanma riskini azaltmak için Kullanma Talimatını okuyunuz
Bu cihazın kısıtlı fiziksel, sensörik veya zihinsel özellikleri kişiler veya tecrübesiz ve/veya gerekli bilgiye sahip olmayan kişiler (çocuklar dahil) tarafından kullanılması yasaktır. Bu kişilerin ancak, kendi güvenlikleri için tayin edilmiş görevliler tarafından gözetim altında tutulduğunda veya bu kişiler tarafından cihazı nasıl kullanacaklarına dair bilgi verildiğinde cihazı kullanmalarına izin verilmiştir. Cihaz ile oynamalarını önlemek için çocuklar cihazı kullanırken gözetim altında tutulmalıdır.
Bu aletin elektrik kablosu hasar gördüğünde oluşabilecek herhangi bir tehlikenin önlenmesi için kablo, üretici firma veya yetkili servis veya uzman bir personel tarafından değiştirilecektir.
TR
Tehlike!
Yaralanmaları ve hasarları önlemek için aletlerin kullanımında bazı iş güvenliği önlemlerinin alınması gereklidir. Bu nedenle Kullanma Talimatını / Güvenlik Uyarılarını dikkatlice okuyun. İçerdiği bilgilere her zaman ulaşabilmek için kullanma talimatını iyi bir yerde saklayın. Aleti kullanmak için başka kişilere verdiğimizde bu Kullanma Talimatını / Güvenlik Uyarılarını da birlikte verin. Firmamız, kullanma talimatına riayet etmemekten kaynaklanan iş kazaları ve hasarlardan herhangi bir sorumluluk üstlenmez.
1. Güvenlik uyarıları
Güvenlik uyarıları ekteki kitapçıkta bulunur! Tehlike!
Tüm güvenlik bilgileri ve talimatları okuyunuz. Güvenlik bilgileri ve talimatlarda belirtilen direktiflere aykırı hareket edilmesi sonucunda elektrik çarpması, yangın ve/veya ağır yaralanmalar meydana gelebilir. Gelecekte kullanmak üzere tüm güvenlik bilgileri ve talimatları saklayın.
Alet üzerindeki uyarı etiketinin açıklanması (bkz. Şekil 8)
1= Aleti çalıştırmadan önce Kullanma Talimatını okuyun!
2= Kulaklık ve iş gözlüğü takın
3= Üçüncü şahısıları makinenin tehlikeli bölümünden uzaklaştırın!
4= Dikkat! – Keskin bıçak – Onarım çalışmalarına başlamadan önce veya elektrik kablosu hasar gördüğünde fisi prizden çıkarın.
5= Motor kapatıldıktan sonra biçaklar dönmeye devam eder!
6= Çim biçme makinesini yağmur veya suya maruz bırakmayın!
7= Dikkat, elektrik kablosunu bıçaklardan uzak tutun!
2. Alet açıklaması ve sevkiyatın içeriği
2.1 Alet açıklaması (Şekil 1/2)
- Açık/Kapalı şalteri
- Kablo çekme yükü azaltması
- Fiş
- Üst dümen takımı
- Alt dümen takımı
-
Çim toplama torbası
-
Taşıma sapı
-
Çim toplama torbası sapı
-
Alt dümen takımı bağlantı civatası
-
Üst dümen takımı bağlantı civatası
-
Üst dümen takımı bağlantı somunu
-
Kablo sabitleme mandallari
-
Çim toplama torbası yarısı
-
Tekerlekler
-
Tekerlek sabitleme civatası
-
Dışarı atma kapağı
2.2 Teslimat kapsamı ve ambalajı açma
Satın almış olduğunuz ürünün eksik parçası olup olmadığıni sevkiyatın içeriği listesi ile kontrol edin. Herhangi bir parçanın eksik olması durumunda ürünü satın aldıktan sonra en geç 5 iş günü içinde geçerli fiş veya faturayı ibraz ederek servis merkezine veya aleti satın aldığınız mağazaya başvurun. Bu konuda kullanma talimatının sonunda bulunan servis bilgilerindeki garanti hizmetleri tablosunu dikkate alınız.
- Ambalajı açın ve aleti dikkatlice ambalajın içinden çıkarın.
- Ambalaj malzemelerini ve ambalaj ve transport emniyetlerini sökün (bulunması halinde).
- Ambalaj içindeki parçaların eksik olup olmadığını kontrol edin.
- Alet ve aksesuar parçalarının transport esnasında hasar görüp görmediğini kontrol edin.
- Garanti süresi doluncaya kadar mümkün olduğunda ambalaj malzemelerini saklayın.
Tehlike!
Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik poşet, folyo ve küçük parçalar ile oynaması yasaktır! Çocukların küçük parçaları yutma ve poşetler nedeniyle boğulma tehlikesi vardır!
• Elektrikli çim biçme makinesi
• Çim toplama torbası
• Orijinal kullanma talimatı
• Güvenlik uyarıları
TR
3. Kullanım amacına uygun kullanım
Çim biçme makinesi, ev ve hobi işlerinde özel kullanım için tasarlanmıştır.
Özel ev ve hobi bahçelerindeki kullanım olarak, çim biçme makinesi ile yılda genelde 50 saati aşmayan çalışmalar kastedilmiştir. Bu çalışmalar genellikle ev ve hobi bahçelerindeki ot ve çim alanlarının bakımında yapılan çalışmalar olup kamuya açık alanlar, parklar, spor kompleksleri, tarım ve orman işletmelerindeki kullanımları kapsamaz.
Dikkat! Yaralanma tehlikesi oluşturacağından çim biçme makinesi çalışlık, çit, yabancı otların veya sardırılmış şekildeki bitkilerin veya çatı katlarındaki çimlerin, balkon saksılarındanaki bitkilerin kesilmesinde veya yürüyüş yollarının temizlenmesi (aspirasyon) ve ağaç, çit ve dal artıklarının öğütülmesi işleminde kullanılması yasaktır. Çim biçme makinesi ayrıca, örneğin köstebek yuvalarının düzeltilmesi işlemi gibi arazi üzerindeki pürüzlerin giderilmesi işleminde motorlu çapa olarak da kullanılması yasaktır.
İş güvenliği sebeplerinden dolayı çim biçme makinesinin, üretici firma tarafından özellikle öngörülmediği ve izin verilmediği takdirde başka iş makinelerini ve aparatlarını tahrikleme için kullanılması da yasaktır.
Makine yalnızca kullanım amacına göre kullanılacaktır. Kullanım amacının dışındaki tüm kullanımlar makinenin kullanılması için uygun değildir. Bu tür kullanım amacı dışındaki kullanımlardan kaynaklanan hasar ve yaralanmalarda, yalnızca kullanıcı/isletici sorumlu olup üretici fi rma sorumlu tutulamaz.
Lütfen cihazlarımızın ticari, zanaatkarlar veya endüstriyel kullanım için uygun olmadığını ve bu kullanımlar için tasarlanmadığını dikkate alın. Ale-tin ticari, zanaatkarlar veya endüstriyel veya ben-zer kullanımlarda kullanılmasından kaynaklanan hasarlar garanti kapsamına dahil değildir.
4. Teknik özellikler
Anma gerilim: 220-240 V \~ 50Hz
Güç sarfiyatı: 1000 W
Motor devri: 3500 dev/dak
Kesim genişliği: 32 cm
Kesim yüksekliği ayarı: ..... 20-60 mm; 3 kademeli
Çim toplama torbası kapasitesi: ......30 Litre
Ses basınç seviyesi L: 86 dB(A)
Sapma K_pA : 3 dB(A)
Ölçülen ses güç seviyesi L _WA :......93,2 dB(A)
Sapma K _i/A : 2,18 dB(A)
Garanti edilen ses güç seviyesi L_WA : ...... 96 dB(A)
Koruma sınıfı: ......II / ☐
Ağırlık: 9,1 kg
Tehlike!
Gürültü ve titreşim
Gürültü ve titreşim değerleri EN ISO 3744:1995, EN ISO 11201:1995 ve EN ISO 20643:2005 standartlarına göre belirlenmiştir.
Makineden kaynaklanan gürültü ve titreşim oluşmasını asgariye indirin!
- Sadece hasarlı ve arızalı olmayan aletler kullanın.
- Aletlerin düzenli olarak bakımını yapın ve temizleyin.
- Çalışma tarzınızı alete göre ayarlayın.
• Aletlerinize aşırı yüklenmeyin. - Gerektiğinde arızalı aletin kontrol edilmesini sağlayın.
• Aleti kullanmadığınızda kapatın. - İş eldiveni takın.
Dikkat!
Kalan riskler
Bu elektrikli aleti, kullanma talimatına uygun şekilde kullansanız dahi yine de bazı riskler mevcut kalır. Bu elektrikli aletin yapı türü ve modeli itibari ile aşağıda açıklanan tehlikeler meydana gelebilir:
- Uygun bir toz maskesi takılmadığında akciğer hasarlarının oluşması.
- Uygun bir kulaklık takılmadığında işitme hasarlarının oluşması.
- Makine uzun süre kullanıldığında veya yönetmeliklere uygun olarak kullanılmadığında veya bakımı yapılmadığında el-kol titreşimlerinden kaynaklanan sağlığa zarar veren etkileri vardır.
TR
5. Çalıştırmadan önce
Makineyi elektrik şebekesine bağlamadan önce makinenin tip etiketi üzerinde belirtilen değerlerin elektrik şebekesi değerleri ile aynı olup olmadığını kontrol edin.
ikaz!
Makine üzerinde ayar işlemi yapmadan önce daima fişi prizden çıkarın.
Çim biçme makinesi demonte edilmiş şekilde sevk edilir. Çim biçme makinesini kullanmadan önce komple dümen takımı, tekerlekler ve toplama torbası monte edilecektir. Montaj işleminde kullanma talimatında açıklanan çalışmaları sırasıyla takip edin ve montajı kolay şekilde gerçekleştirilebilmeniz için açıklamaların yanındaki şekillere bakınız.
Dümen montajı (Şekil 3a - 3d)
Alt dümenden birini (Şekil 3a/Poz. 5) öngörülen deliğe (Şekil 3a) takın ve Şekil 3b'de gösterildiği gibi alt dümen bağlantı civatası (Şekil 3b/Poz. 9) ile sabitleyin. Diğer tarafı da aynı şekilde monte edin. Üst dümenin montajında sabitleme deliginin (Şekil 3c) seçimi ile dümen yüksekliğini belirleyebilirsiniz. Üst dümeni alçak pozisyon için L deliklerine veya yüksek pozisyon için H deliklerine takın. Bunun için üst dümeni alt dümene üt dümen bağlantı civatası ile sabitleyin (Şekil 3d/Poz. 10).
Çim toplama torbasının montajı (bakınız Şekil 4a - 4d)
İlk önce çim toplama torbası sapını (Poz. 8) üst çim toplama torbası yarısının (Poz. 13) deliklerine takın. Sonra her iki çim toplama torbası gövdesi yarılarını (Şekil 4b/ Poz. 13) birleştirin. Plastik tırnakların hepsininçepeçevre yerine geçmiş olmasına dikkat edin. Çim toplama torbasını takarken motor durdurulacaktır ve biçak dönmemelidir. Çim toplama torbası çim biçme makinesinin her iki kancasına takılır (Şekil 4c/ Poz. A). Bunun için dışarı atma kapağını (Şekil 4d/ Poz. 16) bir elinizle kaldırın ve diğer eliniz ile toplama torbasını Şekil 4d'de gösterildiği gibi takın. Dışarı atma kapağı yay yardımı ile çim toplama torbasına doğru çekilir.
Tekerleklerin montajı (Şekil 5a ve 5b)
Dört tekerleği (Şekil 2/Poz 14) Şekil 5a'da gösterildiği gibi monte edin. Bunun için tekerlek sabitleme civatasını (Şekil 5a/Poz 15) saat yönünde döndürün. Dört tekerleği aynı yükseklik pozi-syonuna getirin.
Kesim Yüksekliğinin Ayarlanması Dikkat!
Kesim yüksekliğinin ayarlanması sadece motor dururken ve elektrik kablosu sökülü durumdayken yapılacaktır.
Çim biçme işlemine başlamadan önce bıçakların keskin ve/veya hasarlı ve bağlantı elemanlarının hasarlı olup olmadığını kontrol edin. Keskin olmayan ve/veya hasarlı bıçakları balans bozukluğuna yol açmaması için değiştirin. Bu kontrol işlemleri esnasında motoru durdurun ve fişi prizden çıkarın.
Kesim yüksekliği ayarlaması şekilde gösterildiği gibi yapılacaktır. Tekerleği (14) sabitlemek için tekerlek sabitleme civatasını (15) saat yönünde döndürün (Şekil 5a) ve tekerleği açmak için civatayı saat yönünün tersine döndürün. İstenilen kesim yüksekliğini ayarlamak için tekerleği 1, 2 veya 3 nolu pozisyonlara getirin (Şekil 5b). Bıçağın paralel yükseklikte dönmesini sağlamak için 4 tekerleğin hepsini aynı yüksekliğe ayarlayın.
Pozisyon Kesim yüksekliği
1 60 mm
2 40 mm
3 20 mm
Elektrik bağlantısı
Çim biçme makinesi 220-240 Volt alternatif akımlı her prize bağlanabilir. Fakat kullanılacak priz, 16 A sigorta ile korunmuş olmalıdır. Ayrıca priz max. 30 mA hata akım koruma şalteri (RCD) ile donatılmış olacaktır
Elektrik kablosu
Daima hasarlı olmayan elektrik kablosu kullanın. Makinenin çalıştırılması için gerekli olan elektrikli kablo fazla uzun olmamalıdır (max. 50m). Kullanılacak elektrik kablosu aşırı uzun olduğunda elektrik motorunun gücü azalacaktır. Kullanılacak elektrik kablosunun kesiti 3 x 1,5 mm² olmalıdır. Çim biçme makinesinin elektrik kablolarında genellikle izolasyon hasarları oluşur.
Oluşan bu hasarların sebebi şunlardır:
- Kablonun üzerinden geçilmesi nedeniyle kabloda kesik yerleri oluşur.
- Kablokapı ve pencerelerin altından geçirildiğinde sıkışır ve ezilme yerleri oluşur.
- İzolasyonun eskimesi nedeniyle çatlaklar oluşur.
- Elektrik kablosu yönetmeliklere uygun şekilde bağlanmadığından veya korunmadığından bükülme yerleri oluşur.
TR
Kullanılacak elektrik kablosu en az H05RN-F tipi ve 3 telli olmalıdır. Elektrik kablosunun üzerinde tip işaretinin bulunması zorunludur. Sadece üzerinde tip işareti bulunan elektrik kablolarını satın alınız! Elektrik kablosunun fiş ve kuplaj kutuları lastik malzemeden olmalı ve suya karşı korunmuş olmalıdır. Elektrik kablosu çok uzun olmamalıdır. Aşırı uzun elektrik kabloları daha geniş kablo kesitine sahip olmalıdır.
Elektrik kablosu ve bağlantı elemanlarının hasarlı olup olmadığı düzenli olarak kontrol edilmelidir. Makinenin kontrol işlemi esnasında gerilim beslemesinin kapalı olmasına dikkat edin. Makineyi çalıştırmadan önce makaraya sarılmış olan elektrik kablosunu tamamen makaradan boşaltın. Elektrik kablosu, fiş ve kuplaj kutularında hasar, bükülme ve ezilme olup olmadığını kontrol ediniz.
6. Kullanma
Makinenin kablosunu (Şekil 1/Poz. 3) uzatma kablosuna takın. Uzatma kablosu Şekil 6'da gösterildiği gibi kablo çekme yükü azaltması ile emniyet altına alınacaktır.
Dikkat!
Makinenin istenmeden çalıştırılmasını engellemek için çim biçme makinesi çalıştırma blokajı (Şekil 6/Poz. A) ile donatılmıştır. Kumanda butonuna (Şekil 6/Poz. B) basılmadan önce bu çalıştırma blokaj düğmesine basılacaktır. Düğme bırakıldığında çim biçme makinesi kapatılır. Makineyi kolayca kullanabilmeyi öğrenmek ve makinenin doğru şekilde çalışmasını sağlamak için bu işlemi birkaç kez tekrarlayın. Makine üzerinde onarım ve bakım çalışması yapmadan önce bçağın dönmemesi ve elektrik bağlantısının kesilmesi gerekmektedir.
Dikkat! Çim toplama torbası boşaltılırken ve motor daha çalışırken atık dışarı atma kapağını kesinlikle açmayınız. Dönmekte olan bıçak yaralanmalara sebep olabilir.
Dışarı atma kapağı ve çim toplama torbasını daima itinalı şekilde sabitleyin. Sökmeden önce daima motoru kapatın.
Bıçak gövdesi ile kullanıcı arasındaki emniyet mesafesi daima yerine getirilecektir. Bu mesafe dümen gövdesi ile belirlenmiştir. Çim biçme işlemi esnasında, eğimli arazilerde ve çalışlık bölümlerde makinenin yönünü değiştirirken çok dikkatlı olunuz. Sağlam durmaya dikkat ediniz, kaymayan ve zemini kavrayan taban özelliğine sahip ayakkabı
ve uzun pantolon giyin.
Eğimli arazide çim biçme işlemi yaparken daima eğime paralel yani eğimin enine doğru kesim yapın. İş güvenliği sebeplerinden dolayı eğimi 15 dereceden fazla olan arazilerde çim biçme işleminin çim biçme makinesi ile yapılması yasaktır.
Çim biçme makinesini geri yöne hareket ettirirken ve kendinize doğru çekerken çok dikkatli olun. Ayağınız dolanarak düşme tehlikesi vardır!
Doğru Çim Biçme Kuralları
Çim biçerken, kesilmemiş yer kalmaması için üst üste kesim yapılması tavsiye edilir. Makinenin biçakları daima keskin durumda tutulacaktır, aksi takdirde körelmiş bileçaklar ile yapılan biçme işlemi sonucunda çimler tam kesilemeyecek ve sararacaktır. Kesilen alanın temiz bir görünüm sergilemesi için çim biçme makinesini mümkün olduğunca düz yönde hareket ettirin. Burada kesim hattı bir sonraki kesim hattı ile birkaç santimetre üst üste gelmelidir. Böylece kesilmemiş şeritlerin kalması önlenir.
Çimlerin hangi sıklıkta kesileceği çim büyüme hızına bağlıdır. Çimler ana büyüme mevsiminde (Mayıs-Haziran) haftada iki kez ve bu ayların dışında haftada bir kez biçilecektir. Kesim yüksekliği 4 - 6cm arasında olmalıdır ve bir sonraki kesime kadar çimler yaklaşık 4 - 5cm büyümelidir. Çim eğer çok fazla uzadığında çimi hemen keserek normal uzunluğuna getirmeniz hatalı olur. Bu çime zarar verir. Kesinlikle çimin toplam uzunluğunun yarısından fazlasını kesmeyiniz. Çim biçme makinesi gövdesinin alt tarafını temiz tutun ve çim artıklarını mutlaka temizleyin. Çim artıkları calıstırma işlemini zorlaştırır, kesme kalitesini ve kesilen çimin dışarı atılmasını etkiler.
Eğimli arazilerde kesme yönü eğimin enine doğru olmalıdır. Çim biçme makinesinin kaymasını maki-neyi yukarı doğru pozisyonlayarak engelleyin.
Kesim yüksekliğini çimin gerçek uzunluğuna göre seçin. Gerektiğinde birden fazla kesim yapın ve her defasında azami 4 cm uzunlukta kesin.
Bıçak üzerinde herhangi bir kontrol işlemi yapmadan önce motoru durdurun. Motor durdurulduktan sonra bıçağın birkaç saniye daha dönmeye devam edeceğine dikkat edin. Kesinlikle bıçağı elden durdurmayı denemeyin.
TR
Bıçağın doğru şekilde bağlı, iyi durumda ve iyi şekilde bilenip bilenmediğini düzenli olarak kontrol edin. Bıçak köreldiğinde biçağı bileyin veya yenisi ile değiştirin.
Dönmekte olan biçak herhangi bir cisime çarptığında çim biçme makinesini durdurun ve bicağın tamamen durmasını bekleyin. Biçak tamamen durduktan sonra biçak ve biçak tutma elemanının durumunu kontrol edin.
Bu elemanların hasar görmesi durumunda değiştirilecektir.
Kullanacağını elektrik kablosunu prizin önüne halka şeklinde koyun. Çim biçme işlemini yaparken prizden uzaklaşarak hareket edin ve elektrik kablosunun, makine ile üzerinden geçmeyi engellemek için daima kesilmiş olan çimin üzerinde bulunmasına dikkat edin.
Çim biçilen alan üzerinde çim artıkları kalmaya başladığında çim toplama torbası dolmuş de-mektir ve boşaltılması gerekir. Dikkat! Toplama torbasını sökmeden önce motoru durdurun ve bıçağın durmasını bekleyin.
Çim toplama torbasını sökerken bir elinizle atık dışarı atma kapağını kaldırın ve diğer eliniz ile torbayı sapından tutarak çıkarın. İş güvenliği sebeplerinden dolayı torba yerinden çıkarılırken atık dışarı atma kapağı kapanır ve dışarı atma deliğini kapatır. Delikte birkaç çim artıkları kaldığında, motoru daha kolay çalıştırmak için çim biçme makinesini yaklaşık 1m geri çekin.
Bıçak bölümünde ve çalışma aleti içinde bulunan çim artırlarını kesinlikle eliniz veya ayağınız ile temizlemeyin, bunun için uygun yardımcı aletleri, örneğin fırça veya el süpürgesi kullanın.
Çimlerin iyi şekilde toplanması için çim toplama torbası ve özellikle kafes, kullanım sonrasında iç taraftan temizlenmelidir.
Çim toplama torbasını sadece motor kapalı ve biçak durmuş vaziyetleyken takın.
Bir elinizle atık dışarı atma kapağını kaldırın ve diğer eliniz ile torbayı sapından tutarak üst taraftan yerine takın.
7. Elektrik kablosunun değiştirilmesi
Tehlike!
Bu aletin elektrik kablosu hasar gördüğünde oluşabilecek herhangi bir tehlikenin önlenmesi için kablo, üretici fi rma veya yetkili servis veya uzman bir personel tarafından değiştirilecektir.
8. Temizleme, Bakım ve Yedek Parça Siparişi
Tehlike!
Temizlik çalışmalarından önce elektrik kablosunu prizden çıkarın.
8.1 Temizleme
- Koruma tertibatı, havalandırma delikleri ve motor gövdesini mümkün olduğunca toz ve kirden temiz tutun. Aleti temiz bir bez ile silin veya düşük basınçlı hava ile üfleyerek temizleyin.
- Aletikullandıktan hemen sonra temizlemenizi tavsiye ederiz.
- Aleti düzenli olarak nemli bir bezle ve sıvı sabunla temizleyin. Temizleme deterjanı veya solvent malzemesi kullanmayınız, bu malzemeler aletin plastik parçalarına zarar verebilir. Cihazın içine su girmemesine dikkat edin. Elektrikli aletin içine su girmesi elektrik çarpma riskini yükseltir.
8.2 Kömür fırçalar
Aşırı kıvılcım oluştuğunda kömür fırçaların elektrikçi uzman personel tarafından kontrol edilmesini sağlayın.
Tehlike! Kömür fırçalar ancak elektrikçi uzman personel tarafından değiştirilmelidir.
8.3 Bakım
- Aşınmış veya hasarlı bıçak, bıçak taşıyıcısı ve saplamaları, balans ayarının bozulmaması için sadece set halinde ve uzman bir personel tarafından değiştirilecektir.
- Çim biçme makinesinin su altında, özellikle yüksek basınçlı temizleme aleti ile yıkanması yasaktır. Çim biçme makinesi ile güvenli şekilde çalışabilmeniz için bağlantı elemanlarının (civata, somun, vs.) tümünün daima sıkı şekilde bağlı olmasını sağlayın.
- Çim toplama torbasının aşınıp aşınmadığını sık olarak kontrol edin.
- Aşınmış veya hasar görmüş parçaları değiştirin.
TR
- Çim biçme makinesini kuru bir yerde saklayınız.
- Makinenin uzun ömürlü olması için tüm civatalar, tekerlek ve dingiller temizlenecek ve yağlanacaktır.
- Çim biçme makinesinin düzenli olarak bakımdan geçirilmesi sadece kullanım ömrünü uzatmakla kalmayacak, aynı zamanda performans kaybını önleyecek çimlerin düzenli ve kolay şekilde biçilmesi sağlanacaktır. Çim biçme makinesini mümkün olduğunca fırça veya bez ile temizleyin. Oluşan kirlenmeyi temizlemek için solvent veya su kullanmayın.
- Aşınmaya en fazla maruz kalan parça biçaktır. Biçağın ve bağlantı elemanının durumunu düzenli olarak kontrol edin. Biçak aşındığında derhal değiştirilecek veya bilenecektir. Çim biçme makinesinde anormal titreşimler meydana geldiğinde bunun sebebi birçok balans ayarının bozulmuş olması veya Riversım darbe nedeniyle deforme olmuş olma ihtimali bulunur. Bu durumda Riversım değiştirilmesi gerekmektedir.
- Makine içinde bakımı yapılacak başka parça yoktur.
8.4 Bıçak Değiştirme
İş güvenliği sebeplerinden dolayı bıçağın yetkili uzman bir personel tarafından değiştirilmesini tavsiye ederiz. Dikkat! İş eldiveni takın! Sadece orijinal bıçak kullanın, aksi takdirde bıçak fonksiyonu ve çalışma güvenliği garanti edilemez.
Bıçağın değiştirme işlemi aşağıda açıklandığı şekilde yapılacaktır:
- Bağlantı civatasını açın (Şekil 7).
- Bıçağı yerinden çıkarın ve yerine yenisini takın.
- Yeni bıçağı yerleştirirken bıçağın montaj yönüne dikkat edin. Bıçağın kanatları motor bölümüne sarkmalıdır.
- Son olarak universal anahtar ile civatayı sıkın. Civatanın sıkma torku yaklaşık 25 Nm olmalıdır.
Sezon sonunda çim biçme makinesi üzerinde genel bir kontrol yapın ve makine üzerinde ve içinde birikmiş olan artıkların tümünü temizleyin.
Her sezon başında mutlaka bıçağın durumunu kontrol edin.
Makinede arıza meydana geldiğinde ve onarım yapılması gerektiğiinde müşteri hizmetleri servisimize başvurunuz. Sadece orijinal yedek parça kullanınız.
8.5 Yedek parça siparişi:
Yedek parça siparişi yapırlılen şu bilgiler verilmelidir:
Cihaztipi
• Cihazın ürün numarası
• Cihazın kod numarası
- İstenilen yedek parçanın yedek parça numarası
Güncel bilgiler ve fi yatlar internette www.isc-gmbh.info sayfasında açıklanmıştır.
Yedek biçak Ürün Nr.:90.600.33
9. Bertaraf etme ve geri kazanım
Transport hasarlarını önlemek için alet bir ambalaj içinde sevk edilir. Bu ambalaj hammaddedir ve böylece geri kazanılabilir veya geri kazanım sistemine iade edilebilir. Alet ve aksesuarları örneğin metal ve plastik gibi çeşitli malzemelerden meydana gelir. Arızalı parçaları evsel atıkların atıldığı çöpe atmayın. Alet, yönetmeliklere uygun şekilde bertaraf edilmesi için özel atık toplama merkezlerine teslim edilmelidir. Bu atık toplama merkezlerinin nerede olduğunu yerel yönetimlerden öğrenebilirsiniz.
10. Depolama
Makineyi ve aksesuarlarını karanlık, kuru ve dona karşı korunaklı ve çocukların erişemeyeceği bir yerde saklayın. Optimal depolama sıcaklığı 5 °C ve 30 °C arasındaki. Makineyi orijinal ambalajı içinde saklayın.
11. Arıza Arama Planı
| Arıza Olası Sebepleri Giderilmesi | ||
| Motor çalışmıyor | a) Kondenzatör arızalıb) Fişe cereyan gelmiyorc) Kablo arızalıd) Şalter Fiş kombinezonu arızalıe) Motor veya kondenzatördeki elektrik bağlantıları ayrıldıf) Makine yüksek boydaki çim içinde duruyorg) Biçak gövdesi tıkalı | a) Müşteri hizmetleri tarafından kontrol edilmesini sağlayınb) Kablo ve sigortayı kontrol edinc) Kabloyu kontrol edind) Müşteri hizmetleri tarafından kontrol edilmesini sağlayne) Müşteri hizmetleri tarafından kontrol edilmesini sağlayınf) Daha alçak boylu çim veya önce-den kesilmiş olan alan üzerinde çalıştırın; gerektiğinide kesim yüksekliğini değiştiring) Biçağın serbest dönmesini sağlamak için gövdeyi temizleyin |
| Motorunçalışma kapasitesi zayıfl ıyor | a) Çim çok uzun veya çok ıslakb) Biçak gövdesi tıkalıc) Biçak aşırı derecede körelmiştir | a) Kesimyüksekliğini düzeltinb) Gövdeyi temizleyinc) Biçağı değiştirin |
| Kesim düzensiz gerçekleşiyor | a) Biçak aşınmıştırb) Kesim yüksekliği yanlış ayarlanmıştır | a) Biçağı değiştirin veya bileyinb) Kesim yüksekliğini düzeltin |
Dikkat! Motoru aşırı yüklemeye karşı korumak için motor termik şalter ile donatılmıştır. Bu şalter aşırı yüklenmede devre dışı kalır ve motorun kısa bir soğuma safhasından sonra tekrar devreye girer.
TR
Sadece AB Ülkeleri İçin Geçerlidir
Elektrikli cihazları çöpe atmayınız.
Elektrikli ve elektronik aletler ile ilgili 2012/19/AB nolu Avrupa Yönetmeliğince ve ilgili yönetmeliğin ulusal normlara uyarlanması sonucunda kullanılmış elektrikli aletler ayrıştırılmış olarak toplanacak ve çevreye zarar vermeyecek şekilde geri kazanım sistemlerine teslim edilecektir.
Kullanılmış Cihazların İadesi Yerine Uygulanacak Geri Dönüşüm Alternatifi:
Kullanılmış elektrikli alet ve cihaz sahipleri bu eşyalarını iade etme yerine alternatif olarak, yönetmeliklere uygun olarak çalışan geri dönüşüm merkezlerine vermekle yükümlüdür. Bunun için kullanılmış cihaz, ulusal dönüşüm ekonomisi ve atık kanununa göre atıkların antılmasını sağlayan kullanılmış cihaz teslim alma yerine teslim edilecektir. Kullanılmış alet ve cihazlara eklenen ve elektrikli sistemi bulunmayan aksesuar ile yardımcı malzemeler bu düzenlemeden muaf tutulur.
Aletin bertaraf edilmesinde akü ve ampullerin alet içinden çıkarılması gerektiğine dikkat edin.
Ürünlerinin dokümantasyonu ve evraklarının kısmen olsa dahi kopyalanması veya başka şekilde çoğaltılması, yalnızca iSC GmbH firmasının özel onayı alınmak şartıyla serbesttir.
Teknikdeğişiklikler olabilir
TR
Servis Bilgileri
Garanti Belgesinde belirtiğimiz ülkelerde uzman servis partnerleri ile birlikte çalışırız, bu partnerlerin irtibat bilgileri Garanti Belgesinde açıklanmıştır. Onarım, yedek parça ve sarf malzemesi ihtiyaçlarında bu partner kuruluşlarımız sizlere memnuniyetle yardımcı olacaktır.
Bu ürünümüzde aşağıda açıklanan parçalar doğal veya kullanımdan kaynaklanan bir aşınmaya maruz kalırlar ve aşağıda açıklanan sarf malzemelerine ihtiyaç duyulur.
| Kategori Örnek | |
| Aşınma parçaları* | Kayış, kömür fırçaları |
| Sarf malzemesi/Sarf parçaları* | Bıçak |
| Eksik parçalar |
* sevkiyatın içeriğine dahil olması zorunlu değildir!
Ayıplı mal veya eksik parça söz konusu olduğunda durumu internette www.isc-gmbh.info sayfasına bildirmenizi rica ederiz. Arıza bildiriminizde arızayı ayrıntılı olarak açıklayın ve bunun için aşağıda açıklanan soruları cevaplayın:
- Alet hiç bir kez çalıştı mı yoksa baştan beri mi arızalıydı?
- Arıza meydana gelmeden önce herhangi anormal bir durum dikkatinizi çekti mi (arıza öncesi semptomları)?
- Sizce aletin arızalı ana işlevi nedir (ana semptom)?
Bu işlevi açıklayınız.
TR
Garanti belgesi
Sayın Müşterimiz,
ürünlerimiz üretim esnasında sıkı bir kalite kontrolden geçirilir. Buna rağmen alet veya cihazınız tam doğru şekilde çalışmadığında ve bozulduğunda bu durumdan çok üzgün olduğumuzu belirtir ve bozuk olan aleti Garanti Belgesi üzerinde açıklanan adrese göndermenizi veya aleti satın aldığınız mağazaya başvurmanızı rica ederiz. Garanti haklarından faydalanmak için aşağıdaki kurallar geçerlidir:
- Bu garanti koşulları sadece, ürünü ticari olarak veya serbest meslek uygulamalarında kullanmayacak olan tüketiciler yani gerçek kişiler için geçerlidir. Bu garanti koşulları, ilgili üretici firmanın yasal garanti hükümlerine ek olarak müşterilerine tanıdığı ek maddeleri düzenler. Kanuni Garanti Haklarınız bu Garanti düzenlemesinden etkilenmez ve saklı kalır. Garanti kapsamında sunduğumuz hizmetler ücretsizdir.
- Söz konusu garanti hizmeti kapsamı sadece ilgili üretici firmadan satın aldığınız yeni alet için geçerli olup malzeme veya imalat hatasını kapsar. Ayıplı malın telifisi, ilgili arızanın giderilmesi veya aletin yenisi ile değiştirilmesi ile sınırlıdır ve bu seçim firmamıza aittir. Aletlerimizin ve cihazlarımızın ticari ve endüstriyel kullanım amacı için tasarlanmadığını lütfen dikkate alınız. Bu nedenle aletin ticari ve endüstriyel işletmelerde kullanılması veya benzer çalışmalarda çalıştırılması durumunda Garanti Sözleşmesi geçerli değildir.
-
Garanti kapsamına dahil olmayan durumlar:
-
Montaj talimatına veya yönetmeliklere aykırı yapılan montajlardan ve tesisatlardan kaynaklanan hasarlar, kullanma talimatına riayet etmeme nedeniyle oluşan hasarlar (örneğin yanlış bir şebeke gerilimine veya akım türüne bağlama gibi), kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar veya bakım ve güvenlik talimatlarına riayet edilmemesinden kaynaklanan hasarlar veya aletin anormal çevre koşullarına maruz bırakılması veya bakım ve temizlik çalışmalarının yetersiz olmasından kaynaklanan hasarlar.
- Kullanım amacına veya talimatlara aykırı kullanımdan kaynaklanan hasarlar (örneğin alete aşırı yüklenme veya kullanımına izin verilmeyen alet veya aksesuar), aletin/cihazın içine yabancı maddenin girmesi (örneğin kum, taş veya toz, transport hasarları), zor kullanma veya harici zorlamalardan kaynaklanan hasarlar (örneğin aşağı düşme nedeniyle oluşan hasar).
-
Kullanıma bağlı olağan veya diğer doğal aşınma nedeniyle oluşan hasarlar.
-
Garanti süresi 60 aydır ve garanti süresi aletin satın alındığı tarihte başlar. Arızayı tespit ettiğinizde garanti hakkından faydalanma talebi, garanti süresi dolmadan iki hafta önce bildirilmelidir. Garanti süresi dolduktan sonra garanti hakkından faydalanma talebinde bulunulamaz. Aletin onarılması veya değiştirilmesi garanti süresinin uzamasına yol açmaz ayrıca onarılan alet veya takılan parçalar için yeni bir garanti süresi oluşmaz. Bu aynı zamanda yerinde verilen Servis Hizmetleri için de geçerlidir.
-
Garanti haklarınızdan faydalanmak istediğinizde arızalı aleti www.isc-gmbh.info sayfasına bildirin. Kasa fişi veya yeni aletinizi satın aldığınızı belgeleyen diğer bir evrağı hazır tutun. Kasa fi şi veya tip etiketi olmaksızın gönderilen aletler, aletin tam olarak tanımlanma olanağının bulunmaması nedeniyle garanti hizmetleri dışındadır. Aletinizin arızası garanti hizmetleri kapsamındaya en kısa zamanda onanılmış veya yeni bir alet adresinize gönderilecektir.
Ayrıca garanti kapsamına dahil olmayan veya garanti süresi dolan arızaları ücreti karşılığında memnuniyetle onarırız. Bunun için aleti lütfen Servis adresimize gönderin.
Aşınma, sarf ve eksik parçalar için bu Kullanma Talimatının servis bilgileri bölümündeki garanti koşullarında belirtilen kısıtlamalara atıfta bulunuruz.
