INSTRUKCJA OBSŁUGI HB 53 R HW E Hurricane

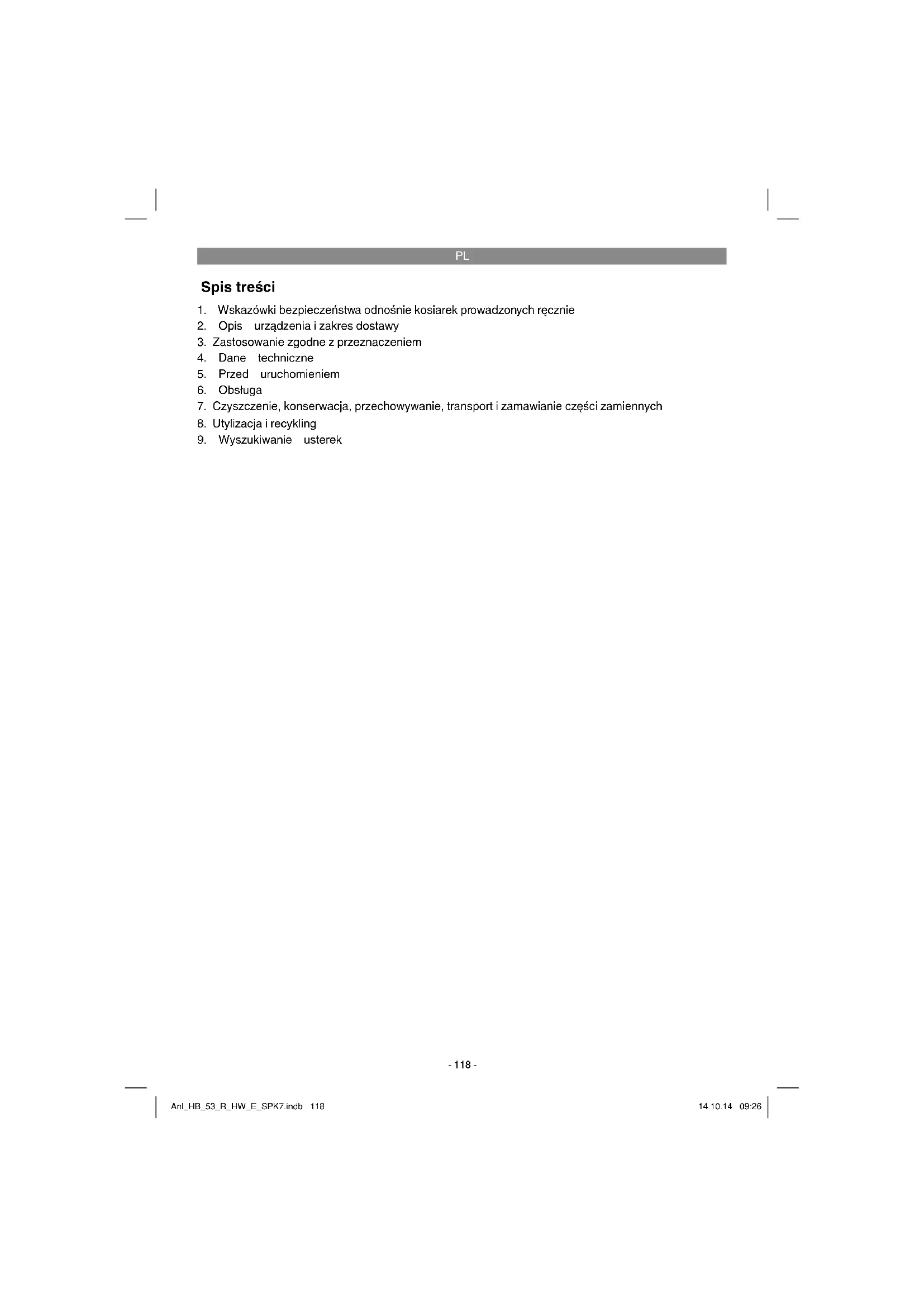

1. Wskazówki bezpieczeństwa odnośnie kosiarek prowadzonych ręcznie

2. Opis urządzenia i zakres dostawy

3. Zastosowanie zgodne z przeznaczeniem

5. Przed uruchomieniem

7. Czyszczenie, konserwacja, przechowywanie, transport i zamawianie części zamiennych

8. Utylizacja i recykling

9. Wyszukiwanie usterek

Niebezpieczeństwo! Podczas użytkowania urządzenia należy przestrzegać wskazówek bezpieczeństwa w celu uniknięcia zranień i uszkodzeń. Z tego względu proszę dokładnie zapoznać się z instrukcją obsługi/ wskazówkami bezpieczeństwa. Proszę zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, proszę wręczyć jej również instrukcję obsługi/ wskazówki bezpieczeństwa. Nie odpowiadamy za wypadki i uszkodzenia zaistniałe w wyniku nieprzestrzegania niniejszej instrukcji i wska- zówek bezpieczeństwa.

1. Wskazówki bezpieczeństwa

odnośnie kosiarek prowadzonych ręcznie Wskazówki

1. Starannie przeczytać instrukcję odnośnie

sposobu użycia. Zapoznać się z ustawieniami i prawidłowym użytkowaniem urządzenia.

2. Nigdy nie pozwalać na używanie urządzenia

dzieciom ani innym osobom, które nie zapoznały się z instrukcją odnośnie sposobu użycia. Minimalny wiek osoby posługującej się tym urządzeniem może podlegać lokalnej regulacji prawnej.

3. Nie kosić, jeżeli w pobliżu znajdują się inne

osoby, zwłaszcza dzieci, lub zwierzęta. Zwra- camy uwagę na to, że osoba obsługująca maszynę bądź użytkownik ponosi odpowiedzialność w przypadku wypadków z udziałem innych osób i ich mienia.

4. W przypadku przekazania opisywanego

urządzenia innej osobie należy przekazać jej również niniejszą instrukcję obsługi. Przygotowania

1. Podczas koszenia zawsze nosić mocne obu-

wie i długie spodnie. Nigdy nie kosić na boso lub w lekkich sandałach.

2. Sprawdzić teren, na którym ma być używane

urządzenie, i usunąć wszelkie przedmioty, które mogłyby zostać pochwycone i odrzuco- ne przez maszynę podczas pracy.

Benzyna jest skrajnie łatwopalną substancją: - Benzynę przechowywać wyłącznie w prze- widzianych do tego celu pojemnikach. - Tankować wyłącznie na wolnym powietrzu i nie palić podczas nalewania paliwa. - Nalać paliwo przed uruchomieniem silnika. Nigdy nie otwierać korka zbiornika paliwa ani nie dolewać benzyny, jeżeli silnik pracuje albo kosiarka jest rozgrzana. - Jeżeli rozlała się benzyna, w żadnym wypadku nie uruchamiać silnika. Usunąć maszynę z powierzchni zabrudzonej benzyną. Unikać wszelkich prób uruchomienia silnika dopóki nie wyparują całkowicie opary ben- zyny. - Z przyczyn bezpieczeństwa, jeżeli zbiornik paliwa lub jego korek zostały uszkodzone, należy je wymienić.

4. Wymienić uszkodzone tłumiki.

5. Przed każdym użyciem przeprowadzić

kontrolę wizualną urządzenia, sprawdzając czy narzędzia tnące, sworznie mocujące i całość urządzenia tnącego nie zostały uszkodzone i nie przedstawiają śladów zużycia. Dla uniknięcia niewyrównoważenia urządzenia zużyte lub uszkodzone narzędzia tnące lub sworznie mocujące wymieniać wyłącznie parami.

6. W przypadku urządzeń wyposażonych w kil-

ka noży należy uważać na to, że poruszenie jednego noża może wprowadzić w ruch inne noże. Obchodzenie się z urządzeniem

1. Nie uruchamiać nigdy silnika spalinowego

w zamkniętych pomieszczeniach, ponieważ grozi to nagromadzeniem się niebezpieczne- go tlenku węgla.

2. Kosić tylko przy świetle dziennym lub dobrym

sztucznym oświetleniu. O ile to możliwe, nie używać urządzenia do koszenia mokrej trawy.

3. Zwrócić uwagę na stabilną postawę podczas

4. Prowadzić maszynę spokojnym krokiem.

5. W przypadku maszyn na kołach: Kosić

zawsze w poprzek zbocza i nigdy w górę lub w dół.

6. Zachować szczególną ostrożność podczas

zmiany kierunku na zboczu.

7. Nigdy nie kosić na zbyt stromych zboczach.

8. Zachować szczególną ostrożność podczas

obracania kosiarki i przyciągania jej do siebie.

9. Zatrzymać noże tnące jeżeli kosiarka musi

zostać pochylona, przed transportem po innych powierzchniach niż trawnik oraz pod- czas przemieszczania kosiarki do i od przez- naczonej do koszenia powierzchni.

10. Nigdy nie używać kosiarki jeżeli urządzenia

zabezpieczające lub kratki zabezpieczające są uszkodzone ani też bez urządzeń Anl_HB_53_R_HW_E_SPK7.indb 119Anl_HB_53_R_HW_E_SPK7.indb 119 14.10.14 09:2614.10.14 09:26PL

zabezpieczających, takich jak np. płyty odbo- jowe lub elementy na skoszoną trawę.

11. Nigdy nie zmieniać ustawień silnika ani nie

wprowadzać go w zbyt wysokie obroty.

12. Przed uruchomieniem silnika zwolnić hamu-

13. Podczas uruchamiania silnika zachować

ostrożność i przestrzegać instrukcji produ- centa. Zachować zawsze odpowiedni odstęp między stopami a nożami tnącymi.

14. Podczas uruchamiania lub pracy silnika

nigdy nie przechylać kosiarki, chyba że jest to konieczne podczas danej czynności. W takim przypadku przechylić urządzenie tylko na tyle, na ile jest to bezwzględnie konieczne i podnosić przy tym tylko stronę urządzenia przeciwną do tej, przy której znajduje się użytkownik.

15. Nie uruchamiać silnika znajdując się przed

16. Nie przybliżać nigdy dłoni ani stóp w pobliże

ani pod poruszające się części urządzenia. Nie zbliżać się do otworu wyrzutowego.

17. Nigdy nie podnosić ani nie przenosić kosiarki

z włączonym silnikiem.

18. Wyjąć kluczyk ze stacyjki i końcówkę świecy

zapłonowej: - przez zwalnianiem blokad lub usuwaniem zatorów w kanale wyrzutu. - przed wykonywaniem wszelkich prac na ko- siarce, kontrolą jej stanu lub czyszczeniem. - jeżeli natrafi ono na ciało obce. Przed ponownym uruchomieniem kosiarki i pracą z nią zawsze sprawdzić czy kosiarka nie została uszkodzona i w razie potrzeby wykonać konieczne naprawy. Jeżeli kosiarka wibruje silniej niż dotychczas, konieczne jest przeprowadzenie natychmiastowej kontroli. - jeżeli oddalają się Państwo od kosiarki.

19. Wyłączyć silnik i upewnić się, że noże tnące

i wszystkie ruchome części urządzenia się całkowicie zatrzymały. - przed napełnianiem paliwa.

20. Wyłączając silnik umieścić dźwignię gazu w

pozycji „Stop“. Zamknąć kran paliwa (o ile istnieje).

21. Używanie maszyny z nadmierną prędkością

zwiększa niebezpieczeństwo wypadków.

22. Zachować ostrożność podczas wykonywania

wszelkich ustawień maszyny i uważać, aby palce nie zakleszczyły się między ruchomymi narzędziami tnącymi i nieruchomymi elemen- tami urządzenia. Konserwacja i składowanie

1. Upewnić się, że wszystkie nakrętki, sworznie

i śruby są mocno dokręcone i urządzenie jest w bezpiecznym stanie roboczym.

2. Nigdy nie przechowywać wewnątrz bu-

dynków kosiarki z benzyną w zbiorniku, ponieważ opary benzyny mogłyby wejść w kontakt z otwartym ogniem lub iskrami.

3. Silnik powinien zawsze ostygnąć zanim ods-

tawi się kosiarkę do zamkniętego pomiesz- czenia.

4. Aby uniknąć niebezpieczeństwa pożaru sil-

nik, wylot oraz obszar wokół zbiornika paliwa powinny być zawsze wolne od złogów trawy, liści i wyciekającego smaru (oleju).

5. Regularnie sprawdzać, czy urządzenie na

skoszoną trawę jest sprawne i nie przedsta- wia śladów zużycia.

6. Z przyczyn bezpieczeństwa należy wymienić

zużyte lub uszkodzone części.

7. Jeżeli zachodzi konieczność opróżnienia

zbiornika paliwa, należy to wykonać przy pompy do odsysania benzyny (dostępna w sklepach specjalistycznych) na wolnym po- wietrzu.

1.1 Wskazówki bezpieczeństwa odnośnie

Podczas ładowania akumulatorów zawsze nosić okulary ochronne i rękawice ochron- ne! Żrące kwasy są źródłem zwiększonego niebezpieczeństwa obrażeń!

Aby uniknąć iskrzenia na skutek rozładowania elektrostatycznego podczas ładowania aku- mulatora nie nosić żadnej odzieży z tworzyw sztucznych.

OSTRZEŻENIE! Wybuchowe gazy - unikać płomieni i iskier!

Ładowarka zawiera części, takie jak np. wyłącznik lub bezpiecznik, które mogą spowodować powstanie łuku elektrycznego lub iskier. Zwrócić szczególną uwagę na odpowiednią wentylację garażu lub pomies- zczenia!

Ładowarka przeznaczona jest wyłącznie do ładowania bezobsługowych akumulatorów 12 V.

Nigdy nie ładować uszkodzonych akumula- torów ani baterii nienadających się do ponow- nego ładowania.

Przestrzegać wskazówek podanych przez producenta akumulatora.

Odłączyć urządzenie od sieci zanim przystąpi się do podłączania i odłączania zacisków akumulatora. Anl_HB_53_R_HW_E_SPK7.indb 120Anl_HB_53_R_HW_E_SPK7.indb 120 14.10.14 09:2614.10.14 09:26PL

Uwaga! Unikać płomieni i iskier.

Podczas ładowania uwalnia się wybuchowa mieszanina wodoru z tlenem.

Urządzenie może być używane tylko w su- chych pomieszczeniach.

Ostrożnie! Kwas akumulatorowy jest żrący.

W przypadku kontaktu kropli kwasu ze skórą lub odzieżą należy zmyć je natychmiast roztworem mydlanym. W przypadku dostania się kwasu do oczu natychmiast płukać je wodą przez 15 minut i zwrócić się o pomoc lekarską.

Nie ładować nienadających się do ładowania akumulatorów lub baterii.

Stosować się do wskazówek i danych odnośnie ładowania akumulatora podanych przez producenta akumulatora.

Nigdy nie ładować jednocześnie kilku akumu- latorów.

Przewód sieciowy i przewody do ładowania muszą znajdować się w nienagannym stanie technicznym.

Nie pozwalać dzieciom zbliżać się do akumu- latora lub do ładowarki.

Uwaga! Ostry zapach gazu oznacza skrajnie wysokie niebezpieczeństwo wybuchu. Nie wyłączać urządzenia. Nie odłączać akumula- tora od sieci. Natychmiast dobrze wywietrzyć pomieszczenie. Zlecić kontrolę akumulatora odpowiedniemu punktowi serwisowemu.

Nie używać przewodu do celów, do których nie jest on przeznaczony.

Nie nosić ładowarki trzymając za przewód i nie ciągnąć za przewód przy wyciąganiu wty- czki z gniazdka. Chronić kabel przed wysoką temperaturą, olejami i ostrymi krawędziami.

Sprawdzać czy urządzenie nie zostało usz- kodzone.

O ile nie podano inaczej w instrukcji obsługi, wymianę lub naprawę uszkodzonych części zawsze zlecić do wykonania autoryzowane- mu punktowi serwisowemu.

Przestrzegać podanej wartości napięcia sie- ciowego.

Zachować przyłącza w czystości i chronić je przed korozją.

Przed wykonaniem prac konserwacyjnych i czyszczenia odłączyć urządzenie od sieci.

Podczas podłączania i ładowania akumu- latorów zawsze nosić rękawice ochronne odporne na działanie kwasów oraz okulary ochronne.

Uwaga! Nie przekraczać podanego czasu ładowania. Po zakończeniu ładowania wyjąć wtyczkę z gniazdka sieciowego i odłączyć ładowarkę od akumulatora.

1.2 Środki bezpieczeństwa odnośnie prac z

1. Zawsze przestrzegać odpowiedniego

położenia biegunów (+ i -) akumulatora, zgodnie z informacją umieszczoną na akumu- latorze.

2. Nie zwierać biegunów baterii.

3. Nie ładować baterii nienadających się do

powtórnego naładowania.

4. Nie rozładowywać głęboko akumulatorów!

5. Nie nagrzewać akumulatorów!

6. Nie spawać ani nie lutować bezpośrednio na

7. Nie rozbierać akumulatorów!

8. Nie doprowadzać do zniekształceń akumula-

9. Nie wrzucać baterii ani akumulatorów do og-

10. Przechowywać akumulatory w miejscu

niedostępnym dla dzieci.

11. Nigdy nie pozwalać dzieciom wymieniać aku-

mulator bez nadzoru!

12. Przechowywać akumulatory z dala od og-

nia, pieców i innych źródeł ciepła. Nigdy nie wystawiać akumulatora na bezpośrednie oddziaływanie promieni słonecznych. Nigdy nie używać ani nie przechowywać akumula- torów w pojazdach podczas upałów.

13. Nieużywane akumulatory przechowywać z

dala o metalowych przedmiotów. Mogą one spowodować zwarcie akumulatora i uszkod- zenia, poparzenia lub nawet pożar.

14. Jeżeli urządzenie przez dłuższy czas nie

będzie używane należy wyjąć z niego akumu- lator!

15. Jeżeli doszło do rozlania się akumulatora

NIGDY nie dotykać go bez odpowiedniej ochrony. Jeżeli dojdzie do kontaktu cieczy, która wyciekła z akumulatora, ze skórą, należy natychmiast przepłukać to miejsce pod bieżącą wodą. Unikać jakiegokolwiek kontaktu tej cieczy z oczami lub ustami! W takich przypadkach bezzwłocznie zwrócić się do lekarza o pomoc.

16. Przed założeniem akumulatora oczyścić styki

akumulatora oraz przeciwstyki urządzenia. Urządzenie nie jest przeznaczone do użytkowania przez osoby (włącznie z dziećmi) z ograniczo- nymi zdolnościami fi zycznymi, sensorycznymi lub umysłowymi lub które mają niewystarczające doświadczenie lub wiedzę do momentu, aż nie zostaną pouczone lub przyuczone do Anl_HB_53_R_HW_E_SPK7.indb 121Anl_HB_53_R_HW_E_SPK7.indb 121 14.10.14 09:2614.10.14 09:26PL

użytkowania urządzenia przez osobę, która jest odpowiedzialna za ich bezpieczeństwo. Uważać na dzieci, żeby nie bawiły się urządzeniem. Utylizacja Baterie i akumulatory: Oddawać do utylizacji tylko do warsztatów samochodowych, specjalnych punktów oraz punktów zbiorki odpadów spec- jalnych. Informacji udziela lokalna administracja komunalna. OSTRZEŻENIE Przed pochyleniem kosiarki akumulator musi zostać wymontowany. W przeciwnym razie istnieje niebezpieczeństwo rozlania kwasu akumulatorowego. Ryzyka resztkowe: Nawet jeśli opisywane urządzenie obsługiwane jest prawidłowo, zawsze występują ryzyka resztkowe. W związku z typem konstrukcji i wykonaniem urządzenia mogą wystąpić następujące zagrożenia:

1. Uszkodzenia słuchu, w przypadku niestoso-

wania odpowiednich nauszników ochronnych.

2. Zagrożenie dla zdrowia w wyniku drgań

ramion i dłoni w przypadku, gdy urządzenie jest używane przez dłuższy czas lub w niewłaściwy sposób i bez odpowiedniej kons- erwacji. Niebezpieczeństwo! Przeczytać wszystkie wskazówki bezpieczeństwa i instrukcję. Nieprzestrzeganie instrukcji i wskazówek bezpieczeństwa może wywołać porażenia prądem, niebezpieczeństwo pożaru lub ciężkie zranienia. Proszę zachować na przyszłość wskazówki bezpieczeństwa i instrukcję. Objaśnienie wskazówek na tabliczce na urządzeniu (patrz rys. 21)

1) Przeczytać instrukcję obsługi.

2) Uwaga! Niebezpieczeństwo obrażeń przez

elementy wyrzucone z urządzenia Zachować odstęp bezpieczeństwa.

3) Nigdy nie kosić na zbyt stromych zboczach.

Z przyczyn bezpieczeństwa koszenie na zboczach o nachyleniu powyżej 15° nie jest dozwolone. Uwaga! Ostre noże! Przed rozpoczęciem wszelkich prac konserwacyjnych, napraw- czych, czyszczeniem i regulacją wyłączyć silnik i wyjąć końcówkę świecy zapłonowej.

4) Ostrzeżenie przed ranami ciętymi. Uwaga!

5) Zachować ostrożność podczas wykonywania

wszelkich ustawień maszyny i uważać, aby palce nie zakleszczyły się między ruchomymi narzędziami tnącymi i nieruchomymi elemen- tami urządzenia.

6) Sprawdzić teren, na którym ma być używane

urządzenie, i usunąć wszelkie przedmioty, ta- kie jak kamienie, zabawki, patyki i druty, które mogłyby zostać pochwycone i odrzucone przez maszynę podczas pracy. Nie kosić, jeżeli w pobliżu znajdują się inne osoby, zwłaszcza dzieci, lub zwierzęta. Nakazać dzieciom i innym osobom, aby nie zbliżały się do kosiarki podczas pracy z nią. Zwracamy uwagę na to, że osoba obsługująca maszynę bądź użytkownik pono- si odpowiedzialność w przypadku wypadków z udziałem innych osób i ich mienia.

7) Dźwignia uruchomienia / zatrzymania silnika

(I = silnik włączony; 0 = silnik wyłączony)

8) Dźwignia jezdna (dźwignia sprzęgła)

2. Opis urządzenia i zakres dostawy

2.1 Opis urządzenia (rys. 1-20)

1. Dźwignia uruchamiania/zatrzymywania silnika

(hamulec silnikowy) 1b. Dźwignia jezdna (dźwignia sprzęgła)

2. Pompa paliwa (primer)

3. Górna i dolna rączka

4a. Worek na trawę 4b. Boczny adapter wyrzutowy 4c. Adapter do mulczowania 5a. Klapa wyrzutowa 5b. Pokrywa paska klinowego 5c. Boczna klapa wyrzutowa

6. Zamknięcie wlewu do zbiornika paliwa

7a. Korek wlewu oleju 7b. Korek spustowy oleju

8. Dźwignia regulacji wysokości cięcia

9. Cięgno / linka startowa

10. Zaczep kabla - 1 szt.

11. Nakrętka gwiazdkowa - 4 szt.

12a. Śruba M8 x 40 mm - 2 szt. 12b. Śruba M8 x 25 mm - 2 szt.

13. Klucz do świec zapłonowych

15. Wtyczka ładowania

16. Podkładka - 4 szt.

17. Gniazdko ładowania

19. Bezpiecznik (5 amperów)

20. Opaska kablowa - 2 szt.

21. Kluczyk - 2 szt.

24. Końcówka świecy zapłonowej

Prosimy sprawdzić na podstawie podanego zakresu dostawy czy produkt jest kompletny. Jeżeli stwierdzono brak części, prosimy zwrócić się w ciągu 5 dni roboczych od zakupu produktu do naszego centrum serwisowego lub punktu zakupu urządzenia przedstawiając dowód zaku- pu. Prosimy wziąć pod uwagę umieszczoną w informacjach serwisowych na końcu tej instrukcji tabelę świadczeń gwarancyjnych.

Otworzyć opakowanie i ostrożnie wyciągnąć urządzenie.

Zdjąć opakowanie oraz zabezpieczenia do transportu (jeśli jest).

Sprawdzić, czy dostawa jest kompletna.

Sprawdzić, czy urządzenie i wyposażenie dodatkowe nie zostały uszkodzone w trans- porcie.

W razie możliwości zachować opakowanie, aż do upływu czasu gwarancji. Niebezpieczeństwo! Urządzenie i opakowanie nie są zabawkami! Dzieci nie mogą bawić się częściami z twor- zywa sztucznego, folią i małymi elementami! Niebezpieczeństwo połknięcia i uduszenia się!

Górna i dolna rączka

Boczny adapter wyrzutowy

Zaczep kabla - 1 szt.

Nakrętka gwiazdkowa - 4 szt.

Śruba M8 x 40 mm - 2 szt.

Śruba M8 x 25 mm - 2 szt.

Klucz do świec zapłonowych

Opaska kablowa - 2 szt.

Książeczka serwisowa kosiarki spalinowej

Wskazówki bezpieczeństwa odnośnie pracy z akumulatorem

Oryginalna instrukcja obsługi

3. Zastosowanie zgodne z

przeznaczeniem Urządzenie należy stosować tylko zgodnie z jego przeznaczeniem. Każde użycie odbiegające od opisanego w niniejszej instrukcji jest niezgod- ne z przeznaczeniem. Za wszelkie wynikające stąd szkody i obrażenia odpowiada użytkownik/ obsługujący, a nie producent. Kosiarka spalinowa nadaje się do prywatnego użytku w ogródkach przydomowych i działkach. Jako kosiarki przeznaczone do użytkowania w prywatnych przydomowych ogródkach i na działkach określa się urządzenia, których rocz- ny czas eksploatacji nie przekracza 50 godzin i które używane są w przeważającym stopniu do pielęgnacji trawników, z wykluczeniem użytku w parkach, publicznych terenach zielonych, tere- nach sportowych, na ulicach oraz w gospodarce rolnej i leśnictwie. Ładowarka przeznaczona jest do ładowania bezobsługowych akumulatorów rozruchowych 12V. Prosimy pamiętać o tym, że nasze urządzenia nie są przeznaczone do zastosowania profesjonal- nego, rzemieślniczego lub przemysłowego. Nie przejmujemy odpowiedzialności w razie stoso- wania urządzenia w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności. Do prawidłowego stosowania urządzenia konie- czne jest stosowanie się instrukcji odnośnie spo- sobu użycia dostarczonej przez producenta. Inst- rukcja odnośnie sposobu użycia zawiera również informacje na temat warunków eksploatacji, konserwacji i napraw. Uwaga! Z powodu zagrożenia dla obsługującego kosiarka nie może być stosowana do następujących prac: Do przycinania zarośli, żywopłotów, krzaków, do cięcia i rozdrabniania pnączy lub trawy na dachach, w balkonowych skrzynkach lub do czyszczenia (zdmuchiwania) przedmiotów ze ścieżek i jako rozdrabniacz ścinek z drzewa lub żywopłotu. Kosiarka nie może być używana jako opielacz lub glebogryzarka i do wyrównywania nierówności podłoża, jak np. kopców kretów. Anl_HB_53_R_HW_E_SPK7.indb 123Anl_HB_53_R_HW_E_SPK7.indb 123 14.10.14 09:2614.10.14 09:26PL

Ze względów bezpieczeństwa kosiarka nie może być używana jako agregat napędzający dla in- nych urządzeń i akcesoriów narzędzi jakiegokol- wiek rodzaju.

Typ silnika: Jednocylindrowy silnik czterotaktowy .................................................... 173 cm

/2,7 kW Robocza liczba obrotów n

: ..2800 ± 100 obr./min Paliwo: ................................................... benzyna Pojemność zbiornika paliwa: ...................... ok. 1 l Olej silnikowy: ...........................ok. 0,6 l / 10W30 Świeca zapłonowa: ..................................F7RTC Regulacja wysokości cięcia: ................................ centralne (25-75 mm) Szerokość cięcia: ................................... 525 mm Waga: .......................................................42,5 kg Ładowarka Napięcie sieciowe: ............. 100-240V ~ 50/60Hz Znamionowe napięcie wyjściowe: ..........12 V d.c. Znamionowy prąd wyjściowy: .........................1 A Pojemność akumulatora: .............................. 5 Ah Klasa ochronności: ...................................... II /

Napięcia akumulatora: ..................................12V Niebezpieczeństwo! Poziom ciśnienia akustycznego L

..........................................2,5 dB Poziom mocy akustycznej L

5. Przed uruchomieniem

5.1 Złożenie elementów urządzenia

W momencie dostawy niektóre części są zde- montowane. Złożenie urządzenia jest proste, jeśli przestrzega się następujących wskazówek. Uwaga! Podczas składania i prac konserwacyj- nych potrzebne będą dodatkowe narzędzia, które nie są zawarte w dostawie:

płaski pojemnik na olej (do wymiany oleju);

lejek (pasujący do króćca zbiornika paliwa)

chusteczki lub ręczniki papierowe (do wytar- cia resztek oleju / paliwa; wyrzucić na stacji paliw)

pompa do odsysania benzyny (plastykowa, dostępna w sklepach specjalistycznych)

smarownica olejowa z ręczna pompką (dostępna w sklepach specjalistycznych)

Olej silnikowy Montaż

1. Po obydwu stronach przymocować rączki

(rys. 3a / poz. 3) używając odpowiednio po jednej śrubie (rys. 3a / poz. 12b) i jednej nakrętce gwiazdkowej (rys. 3a / poz. 11). W zależności od żądanej wysokości uchwytu wybrać odpowiedni otwór do mocowania. Uwaga! Po obydwu stronach wyregulować tę samą wysokość! Pamiętać o tym, że cięgna, które będą później mocowane, nie przeszkadzały.

2. Nakrętkami gwiazdkowymi (poz. 11) i śrubami

(poz. 12a) przymocować górny uchwyt do dolnego, tak jak pokazano na rysunku 3b.

3. Uchwyt cięgna (rys. 3c/poz. 9) zawiesić na

przewidzianym do tego celu haczyku, tak jak pokazano na rysunku 3c.

4. Przymocować ścięgna do uchwytu przy po-

mocy załączonych zaczepów do kabla (rys. 3d / poz. 10).

5. Jedną ręką podnieść klapę otworu wyrzu-

towego (poz. 5a) i zawiesić worek na trawę (poz. 4a), tak jak pokazano na rys. 4a. Uwaga! W przypadku wykonywania prac na akumulatorze i utylizacji przestrzegać przepisów bezpieczeństwa producenta. Ostrzeżenie! Przed przystąpieniem do montażu akumulatora osoba, która ma wykonywać tę czynność, powinna zdjąć wszelkie metalowe bransoletki, zegarek, pierścionki itp. Kontakt Anl_HB_53_R_HW_E_SPK7.indb 124Anl_HB_53_R_HW_E_SPK7.indb 124 14.10.14 09:2614.10.14 09:26PL

tych przedmiotów z biegunami akumulatora lub przewodzących prąd przewodów może spowodować poparzenia. Ostrzeżenie! Przed każdym uruchomieniem sprawdzić stan izolacji przewodów i wtyczki. Zab- rania się uruchamiania urządzenia jeżeli izolacja jest uszkodzona. Ostrzeżenie! Wszelki naprawy zlecić specjalisty- cznemu zakładowi lub producentowi.

5.2 Montaż i demontaż akumulatora

(rys. 13-16) Uwaga! Kosiarka może być eksploatowana tylko i wyłącznie z bezobsługowym akumulatorem 12V. Zdjąć pokrywę akumulatora (poz. 18) tak jak pokazano na rys. 13. Ustawić akumulator (poz. 23) na cokół (rys. 14). Najpierw podłączyć czerwony przewód do bie- guna dodatniego i następnie niebieski przewód do bieguna ujemnego (rys. 15-16). Nałożyć z powrotem pokrywę akumulatora. Urządzenie wy- montowuje się postępując w odwrotnej kolejności. Uwaga! Nie odłączać akumulatora podczas pra- cy od instalacji elektrycznej urządzenia, ponieważ może to spowodować uszkodzenie elektroniczne- go systemu ładowania.

5.3 Wymiana bezpieczników (rys. 17)

Wymienić uszkodzony bezpiecznik (poz. 19) tak jak pokazano na rys. 17.

5.4 Ładowanie akumulatora przez instalację

elektryczną urządzenia Akumulator ładowany jest podczas pracy urządzenia przez generator w instalacji elektrycz- nej urządzenia

5.5 Ładowanie akumulatora przy użyciu

ładowarki (rys. 18-20) Jeżeli akumulator jest rozładowany, naładować go przy użyciu ładowarki (wchodzi w skład dostawy) podłączając ją do domowej sieci elektrycznej. Podczas ładowania przestrzegać przepisów bezpieczeństwa podanych przez producenta akumulatora. Po podłączeniu akumulatora do ładowarki można podłączyć ładowarkę do gniazdka wtykowego z 100-240V~50/60Hz. Zabrania się podłączać ładowarkę do innego napięcia sieciowego. Czerwona lampka na ładowarce wskazuje, że trwa ładowanie akumulatora. Po upływie ok. 5-7 godzin akumulator jest całkowicie naładowany. Wskazuje to zielona lampka na ładowarce. Nie ładować akumulatora dłużej niż 12 godzin, ponieważ grozi to zniszczeniem akumulatora. Jeżeli proces ładowania się zakończył (świeci się zielona lampka), odłączyć ładowarkę od sieci. Uwaga! Podczas ładowania akumulatorów może powstać niebezpieczna mieszanina wodoru z tle- nem i z tego powodu podczas ładowania należy unikać iskrzenia i otwartego ognia. Obliczanie czasu ładowania: Czas ładowania zależy od poziomu naładowania akumulatora. W przypadku pustego akumulatora przybliżony czas ładowania może zostać obliczo- ny przy pomocy następującego wzoru: Czas ładowania / h = Pojemność akumulatora w Ah / Amp. (arytm. prąd ładowania) Przykład = 4 Ah / 0,4 A = 10 h maks. W przypadku normalnie rozładowanego akumula- tora wyższy, początkowy prąd płynie na poziomie prądu znamionowego. Im dłuższy czas ładowania tym niższy prąd ładowania.

5.6 Ustawienie wysokości cięcia

Uwaga! Przed każdą regulacją wysokości cięcia należy wyłączyć silnik i wyjąć końcówkę świecy zapłonowej.

Przed przystąpieniem do koszenia sprawdzić, czy narzędzia tnące nie są tępe i ich mocowa- nie nie zostało uszkodzone. Tępe lub uszkod- zone narzędzia tnące wymieniać wyłącznie jako cały zestaw (nie pojedynczo), aby uniknięcia niewyrównoważenia urządzenia. Przed sprawdzeniem narzędzi wyłączyć silnik i wyjąć końcówkę świecy zapłonowej.

Regulacja wysokości cięcia wykonywana jest centralnie za pomocą dźwigni regulacji wysokości cięcia (rys. 7 / poz. 8). Urządzenie dysponuje różnymi ustawieniami wysokości cięcia.

Nacisnąć dźwignię regulacji wysokości cięcia i przemieścić ją w żądane położenie. Dźwignia regulacji wysokości cięcia powinna zablokować się w wybranym położeniu. Anl_HB_53_R_HW_E_SPK7.indb 125Anl_HB_53_R_HW_E_SPK7.indb 125 14.10.14 09:2614.10.14 09:26PL

Uwaga! Silnik dostarczany jest bez materiałów eksploatacyjnych. Z tego powodu przed uruchomieniem urządzenia napełnić olej i benzynę. W momencie dostawy akumulator nie jest podłączony. Przed uruchomieniem podłączyć akumulator zgodnie z instrukcjami umieszczony- mi w rozdziale 5.2. Jeżeli urządzenie nie było używane przez dłuższy czas naładować całkowicie akumulator (rozdz. 5.5). Aby zapobiec przypadkowemu włączeniu kosiar- ki, jest ona wyposażona w hamulec silnikowy (rys. 5a / poz. 1a), który musi zostać wciśnięty przed uruchomieniem kosiarki. Po zwolnieniu dźwigni uruchomienia / zatrzymania silnika musi ona wrócić do pozycji wyjściowej, a silnik wyłącza się automatycznie. Uruchamianie z rozrusznikiem elektrycznym Upewnić się, że przewód zapłonowy jest podłączony do świecy zapłonowej. 3-krotnie nacisnąć pompę paliwa (primer) (rys. 6 / poz. 2). Uruchamianie rozgrzanego silnika: Jeżeli uruchamiany silnik jest już rozgrzany, nie ma konieczności korzystania z pompy paliwa. Stanąć za kosiarką. Przytrzymać jedną ręką pociągniętą dźwignię uruchomienia / zatrzymania silnika (rys. 5b). Uruchomić silnik przekręcając kluczyk w stacyjce (rys. 1 / poz. 22). Jeżeli silnik zapalił, przekręcić kluczyk natychmiast z powro- tem do pozycji wyjściowej. Ponowne przekręcenie kluczyka podczas pracy silnika powoduje uszkod- zenie systemu rozruchu. Uruchomienie z rozrusznikiem rewersyjnym Upewnić się, że przewód zapłonowy jest podłączony do świecy zapłonowej. 3-krotnie nacisnąć pompę paliwa (primer) (rys. 6 / poz. 2). Uruchamianie rozgrzanego silnika: Jeżeli uruchamiany silnik jest już rozgrzany, nie ma konieczności korzystania z pompy paliwa. Stanąć za kosiarką. Przytrzymać jedną ręką pociągniętą dźwignię uruchomienia / zatrzymania silnika (rys. 5b). Uruchomić silnik przy pomocy rozrusznika rewersyjnego (rys. 1 / poz. 9). W tym celu wyciągnąć uchwyt o ok. 10-15 cm (aż do momentu, gdy będzie wyczuwalny opór), a następnie mocno i zdecydowanie pociągnąć za uchwyt. Jeżeli silnik nie zapalił, jeszcze raz pociągnąć za uchwyt. Uwaga! Nie puszczać cięgna. Uwaga: Przy chłodnej pogodzie może zajść konieczność powtórzenia kilkukrotnie próby rozruchu. Przed rozpoczęciem koszenia trawnika należy powtórzyć kilkukrotnie ten proces, aby upewnić się, że wszystko działa prawidłowo. Przed rozpoczęciem wszelkich prac nastawczych lub naprawczych na kosiarce należy odczekać aż nóż przestanie się poruszać. Przed rozpoczęciem wszelkich prac nastawczych, konserwacyjnych lub naprawczych należy wyłączyć silnik. Wskazówki:

1. Hamulec silnikowy (rys. 5a / poz. 1a):

Wyłączyć silnik przy pomocy dź wigni uru- chomienia / zatrzymania silnika. Zwolnienie dźwigni uruchomienia / zatrzymania silnika powoduje automatyczne zatrzymanie silni- ka i noży tnących. Aby kosić przytrzymać dźwignię z pozycji roboczej (rys. 5b). Przed przystąpieniem do koszenia należy kilkukrot- nie sprawdzić działanie dźwigni uruchomienia / zatrzymania silnika. Upewnić się, że linka startowa porusza się bez przeszkód.

2. Dźwignia jezdna / dźwignia sprzęgła (rys. 5a

/ poz. 1b): Naciśnięcie tej dźwigni (rys. 5c) powoduje zamknięcie dźwigni do napędu jezdnego. Jeżeli silnik pracuje kosiarka za- czyna jechać. Zwolnić z odpowiednim wyp- rzedzeniem dźwignię jezdną, aby zatrzymać jadącą kosiarkę. Przed przystąpieniem do koszenia ćwiczyć ruszanie i zatrzymywania kosiarki, aby zapoznać się dokładnie ze za- chowaniem kosiarki podczas jazdy.

3. Ostrzeżenie: Nóż tnący wiruje jeżeli silnik

został uruchomiony. Ważne: Przed uruchomieniem silnika kil- kukrotnie poruszyć hamulcem silnikowym aby sprawdzić, czy linka hamulcowa działa poprawnie. Pamiętać o tym, że silnik został skonstruowa- ny do prędkości odpowiedniej do cięcia trawy, odrzucania skoszonej trawy do worka oraz długiego okresu użytkowania.

4. Sprawdzić poziom oleju.

5. Do napełniania zbiornika benzyny użyć lejka i

miarki. Upewnić się, że benzyna jest czysta. Ostrzeżenie: Używać tylko i wyłącznie kanistra na benzynę z homologacją. Nigdy nie palić po- dczas nalewania benzyny. Przed napełnianiem benzyną wyłączyć silnik i odczekać kilka minut aż ostygnie.

6. Upewnić się, że przewód zapłonowy jest

podłączony do świecy zapłonowej.

7. Stanąć za kosiarką. Jedna ręka powinna

się znajdować na dźwigni uruchomienia / zatrzymania silnika. Druga ręka powinna się znajdować na uchwycie rozrusznika.

8. Uruchomić silnik przy użyciu rozrusznika

rewersyjnego (rys. 1 / poz. 9). W tym celu wyciągnąć uchwyt o ok. 10-15 cm (aż do momentu, gdy będzie wyczuwalny opór), a następnie mocno i zdecydowanie pociągnąć za uchwyt. Jeżeli silnik nie zapalił, jeszcze raz pociągnąć za uchwyt. Uwaga! Nie puszczać cięgna. Uwaga: Przy chłodnej pogodzie może zajść konieczność powtórzenia kilkukrotnie próby rozruchu. Mulczowanie (rys. 4b) Podczas mulczowania ścięta trawa jest rozdrab- niana w zamkniętym korpusie kosiarki i następnie rozprowadzana po trawniku. Nie ma konieczności zbierania i utylizacji skoszonej trawy. Uwaga: Mulczowanie jest możliwe tylko przy stosunkowo krótkiej trawie. Najlepsze rezultaty osiąga się przy użyciu noża do mulczowania (dostępny jako dodatkowe wyposażenie). Aby korzystać z funkcji mulczowania należy zdjąć worek na trawę, wsunąć adapter do mulczowania (poz. 4c) w otwór wyrzutowy i zamknąć klapę wyrzutową. Wyrzut boczny (rys. 4c) Aby móc korzystać z wyrzutu bocznego musi być zamontowany adapter do mulczowania. Zawiesić boczny adapter wyrzutowy (poz. 4b) tak jak po- kazano na rys. 4c.

1. Założyć odpowiednią odzież i obuwie.

Zawsze nosić mocne obuwie; nigdy nie nosić sandałów ani tenisówek.

2. Sprawdzić stan noży tnących. Wygięty lub us-

zkodzony nóż należy wymienić na oryginalny nóż.

3. Napełnić zbiornik paliwa na wolnym powie-

trzu. Użyć do tego celu lejka i miarki. Wytrzeć ewentualne resztki rozlanej benzyny.

4. Zapoznać się z treścią instrukcji obsługi i

wskazówek odnośnie silnika i urządzeń do- datkowych i stosować się do tych instrukcji i wskazówek. Przechowywać tą instrukcję tak, aby była dostępna również dla innych użytkowników urządzenia.

5. Spaliny są niebezpieczne. Uruchamiać silnik

tylko na wolnym powietrzu.

6. Upewnić się, że wszystkie urządzenia

zabezpieczające są zamontowane i działają prawidłowo.

7. Urządzenie powinno być obsługiwane

wyłącznie przez osoby spełniające odpo- wiednie wymogi.

8. Koszenie mokrej trawy może być niebezpi-

eczne. O ile to możliwe, kosić tylko suchą trawę.

9. Nakazać dzieciom i innym osobom, aby nie

zbliżały się do kosiarki.

10. Nigdy nie kosić przy złej widoczności.

11. Przed przystąpieniem do koszenia usunąć z

trawnika leżące przedmioty. 6.2. Wskazówki odnośnie odpowiedniego koszenia Uwaga! Nigdy nie otwierać klapy wyrzutowej, podczas opróżniania pojemnika na trawę i jeżeli silnik pracuje. Poruszający się nóż może być przyczyną obrażeń. Zawsze starannie mocować klapę wyrzutową i worek na trawę. Przed zdjęciem kosza zawsze najpierw wyłączyć silnik. Zawsze należy zachować ustalony przez położenie prowadnic odstęp bezpieczeństwa między obudową noży i użytkownikiem. Zachować szczególną ostrożność podczas ko- szenia i zmian kierunku na nasypach i zboczach. Podczas pracy zachować zawsze bezpieczną postawę, nosić obuwie z antypoślizgową podeszwą i długie spodnie. Kosić zawsze w po- Anl_HB_53_R_HW_E_SPK7.indb 127Anl_HB_53_R_HW_E_SPK7.indb 127 14.10.14 09:2614.10.14 09:26PL

przek zbocza. Z przyczyn bezpieczeństwa koszenie na zbocz- ach o nachyleniu powyżej 15° nie jest dozwolone. Zachować szczególną ostrożność podczas co- fania i ciągnięcia kosiarki. Niebezpieczeństwo potknięcia!

Kosić tylko przy użyciu naostrzonych, nieuszkod- zonych noży. Pozwala to uniknąć strzępienia się źdźbeł trawy i jej żółknięcia. Optymalny wynik koszenia osiąga się przez ko- szenie pasami po linii prostej. Koszone pasy traw- nika powinny się pokrywać o kilka centymetrów, aby nie pominąć żadnego fragmentu trawnika. Zawsze utrzymywać w czystości podwozie kosiarki i usuwać osadzające się resztki trawy. Nagromadzone resztki utrudniają uruchomienie urządzenia, obniżają jakość koszenia i resztek skoszonej trawy. Podczas koszenia na pochylonym terenie li- nia cięcia musi przebiegać zawsze w poprzek zbocza. Przez ustawienie kosiarki ukośnie do góry zapobiega się jej niekontrolowanemu ześlizgnięciu. Wybierać wysokość koszenia w zależności od faktycznej wysokości trawnika. Powtarzać koszenie w taki sposób, aby na raz nie było ścinane więcej niż 4 cm trawy. Zawsze przed przystąpieniem do kontroli noża wyłączyć silnik. Pamiętać o tym, że po wyłączeniu silnika nóż przez kilkanaście sekund nadal się porusza. Nigdy nie próbować zatrzymywać noża. Regularnie sprawdzać, czy nóż jest prawidłowo zamocowany, w dobrym stanie i dobrze zaostr- zony. Jeżeli tak nie jest, naostrzyć lub wymienić nóż. W przypadku gdy poruszający się nóż uderzy o przeszkodę, należy wyłączyć kosiarkę i odczekać, aż nóż się przestanie poruszać. Następnie sprawdzić stan noża i jego mocowania. Jeżeli jedna z tych części została uszkodzona, należy ją wymienić. Wskazówki odnośnie koszenia:

1. Uważać na twarde przedmioty. Mogą one

spowodować uszkodzenia kosiarki lub być przyczyną obrażeń.

2. Kontakt z rozgrzanym silnikiem, rurą

wydechową lub elementami napędu może spowodować poparzenia. Nie dotykać!

3. Zachować szczególną ostrożność pod-

czas koszenia na zboczach lub na stromo opadającym terenie.

4. Jeżeli nie ma światła dziennego bądź sztucz-

ne oświetlenie jest za słabe wówczas należy zakończyć koszenie.

5. Jeżeli kosiarka wjechała na ciało obce lub

zaczęła wibrować silniej niż zazwyczaj należy skontrolować stan kosiarki, noża i innych ele- mentów.

6. Nigdy nie przystępować do regulacji lub nap-

rawy urządzenia bez uprzedniego wyłączenia silnika. Wyciągnąć wtyczkę przewodu zapłonowego.

7. Na ulicach lub w ich pobliżu uważać na ruch

na drodze. Nigdy nie kierować skoszonej trawy na szosę.

8. Unikać miejsc, w których koła nie mają pewn-

ego kontaktu z podłożem lub niemożliwe jest bezpiecznie kosić. Podczas cofania upewnić się, że z tyłu nie ma małych dzieci.

9. W przypadku wysokiej, gęstej trawy należy

ustawić najwyższą wysokość koszenia i kosić wolniej. Przed przystąpieniem do usu- wania trawy lub innych resztek blokujących urządzenie zawsze wyłączyć silnik i odłączyć przewód zapłonowy.

10. Nigdy nie usuwać części, które służą

bezpieczeństwu pracy z urządzeniem.

11. Nigdy nie dolewać benzyny, jeżeli silnik jest

jeszcze gorący lub pracuje.

6.4 Opróżnianie worka na trawę

Jeżeli na trawniku pozostają resztki skoszonej trawy, worek na trawę musi zostać opróżniony. Uwaga! Przed zdjęciem worka należy wyłączyć silnik i odczekać, aż narzędzie tnące się zatrzyma. Aby zdjąć worek na trawę podnieść jedną ręką klapę wyrzutową i trzymając drugą ręką za uchwyt zdjąć worek (rys. 4a). Zgodnie z przepisami bezpieczeństwa klapa wyr- zutowa opada przy zdejmowaniu worka na trawę i zamyka tylny otwór wyrzutowy. Jeżeli w otworze pozostają resztki trawy, wówczas dla ułatwienia uruchomienia silnika należy cofnąć kosiarkę o ok. 1m. Aby usunąć resztki skoszonej trawy z obudowy kosiarki lub narzędzia, należy użyć do tego celu odpowiedniego przedmiotu, np. szczotki. Nigdy nie usuwać resztek ręką lub butem/stopą. Aby zapewnić optymalne zbieranie skoszonej trawy należy po każdym użyciu oczyścić od środka worek, a w szczególności kratkę powie- Anl_HB_53_R_HW_E_SPK7.indb 128Anl_HB_53_R_HW_E_SPK7.indb 128 14.10.14 09:2614.10.14 09:26PL

trza. Podczas zakładania worka silnik musi wyłączony i narzędzie tnące nie może się poruszać. Podnieść jedną ręką klapę wyrzutową i trzymając drugą ręką za uchwyt zawiesić worek.

6.5 Po zakończeniu koszenia

1. Zanim kosiarka zostanie odstawiona do

zamkniętego urządzenia silnik powinien na- jpierw ostygnąć.

2. Przed odstawieniem urządzenia usunąć

trawę, liście, zabrudzenia i olej. Nigdy nie kłaść żadnych przedmiotów na kosiarce.

3. Przed ponownym użyciem sprawdzić

wszystkie śruby i nakrętki. Jeżeli śruby się poluzowały, należy je zawsze mocno dokręcić.

4. Przed ponownym użyciem opróżnić worek na

5. Wyjąć końcówkę świecy zapłonowej, aby

uniemożliwić użycie urządzenia bez pozwole- nia.

6. Nigdy nie stawiać kosiarki w pobliżu źródła

zagrożenia. Opary gazów mogą być przyczyną eksplozji.

7. Podczas napraw urządzenia stosować

wyłącznie zatwierdzone przez producenta lub oryginalne części zamienne (patrz adres w certyfi kacie gwarancji).

8. Jeżeli kosiarka ma nie być używana przez

dłuższy czas, opróżnić zbiornik paliwa przy pomocy pompy do odsysania benzyny.

9. Zabronić dzieciom używać kosiarki. To

urządzenie nie jest zabawką.

10. Nigdy nie przechowywać benzyny w pobliżu

źródła iskier. Używać wyłącznie kanistrów z homologacją. Nie pozwalać dzieciom zbliżać się do benzyny.

11. Smarować urządzenie i wykonywać prace

12. Silnik wyłącza się w następujący sposób:

Aby wyłączyć silnik zwolnić dźwignię uruchomienia / zatrzymania silnika (rys. 5a / poz. 1a). Wyjąć końcówkę świecy zapłonowej ze świecy, aby zapobiec urucho- mieniu silnika. Przed ponownym uruchomie- niem sprawdzić cięgno hamulca silnikowego. Sprawdzić, czy cięgno jest poprawnie zamon- towane. Wymienić linkę wyłączającą, jeżeli jest ona wygięta lub uszkodzona.

7. Czyszczenie, konserwacja,

przechowywanie, transport i zamawianie części zamiennych Uwaga: Jeżeli silnik pracuje nie wykonywać żadnych prac na częściach układu zapłonowego, które być pod napięciem, ani nie dotykać ich. Przed przystąpieniem do wszelkich prac konserwa- cyjnych wyjąć końcówkę świecy zapłonowej ze świecy. Nie wykonywać żadnych prac na urucho- mionym urządzeniu. Wykonanie prac, które nie zostały opisane w tej instrukcji obsługi, należy zawsze zlecić autoryzowanemu specjalistyczne- mu zakładowi.

Po każdym użyciu dokładnie oczyścić kosiarkę, w szczególność spód i uchwyty noża. W tym celu przechylić kosiarkę w lewą stronę (po stronie przeciwnej do króćca wlewowego oleju). Wskazówka: Przed przechyleniem kosiarki na- jpierw opróżnić zbiornik paliwa przy pomocy pom- py do odsysania benzyny. Nigdy nie przechylać kosiarki o więcej niż 90°. Zabrudzenia i resztki trawy najłatwiej jest usuwać natychmiast po zakończeniu koszenia. Zaschnięte resztki trawy i zabrudzenia mogą utrudniać pracę kosiarki. Sprawdzić, czy w kanale wyrzutowym nie ma resztek trawy i w razie potrzeby usunąć je. Nigdy nie czyścić kosiarki pod strumieniem wody lub przy użyciu myjki wysokociśnieniowej. Należy uważać, aby do wnętrza urządzenia nie dostała się woda. Nie używać agresywnych środków czyszczących takich jak zmywacz do czyszczenia na zimno lub benzyna ekstrakcyjna.

W załączonej książeczce serwisowej urządzeń spalinowych podano informacje na temat częstotliwości prac konserwacyjnych. Uwaga: Zanieczyszczone materiały konserwacyj- ne i materiały eksploatacyjne oddawać do odpo- wiednich punktów zbiórki odpadów

7.2.1 Osie i piasty kół

Lekko nasmarować raz na sezon. W tym celu przy pomocy śrubokrętu zdjąć koł paki z kół i odkręcić śruby mocujące kół. Anl_HB_53_R_HW_E_SPK7.indb 129Anl_HB_53_R_HW_E_SPK7.indb 129 14.10.14 09:2614.10.14 09:26PL

Ze względów bezpieczeństwa ostrzenie, wyważenie i montaż noża należy zawsze zlecić autoryzowanemu zakładowi. Aby zapewnić opty- malne rezultaty pracy zaleca się zlecić raz w roku kontrolę noża. Wymiana noża (rys. 8). Do wymiany narzędzia tnącego stosować tylko oryginalne części zamienne. Oznaczenie noża musi odpowiadać numerowi podanemu w liście części zamiennych. Nigdy nie montować innego noża. Uszkodzone noże Jeżeli pomimo zachowania ostrożności nóż napotkał na przeszkodę, natychmiast wyłączyć silnik i wyjąć końcówkę świecy zapłonowej. Przechylić kosiarkę na bok i sprawdzić, czy nóż nie jest uszkodzony. Uszkodzone lub wygięte noże muszą zostać wymienione. Nigdy nie prostować wygiętego noża. Nigdy nie pracować z wygiętym lub silnie zużytym nożem, ponieważ powoduje to wibracje i może doprowadzić do dalszych uszkodzeń kosiarki. Uwaga: Praca z uszkodzonym nożem grozi obrażeniami. Ostrzenie noża Ostrza noża można naostrzyć przy użyciu me- talowego pilnika. Aby uniknąć niewyważenia urządzenia, ostrzenie noża należy zlecić autory- zowanemu specjalistycznemu zakładowi.

7.2.3 Kontrola poziomu oleju

Uwaga: Nigdy nie uruchamiać silnik bez ole- ju lub z niedostateczną ilością oleju. Grozi to poważnymi uszkodzeniami silnika. Kontrola poziomu oleju: Postawić kosiarkę na równej, poziomej po- wierzchni. Przekręcając w lewo wykręcić miernik poziomu oleju (rys. 9a / poz. 7a) i wytrzeć mier- nik. Z powrotem włożyć miernik w króciec aż do oporu, ale nie wkręcać go. Wyciągnąć miernik i trzymając go poziomo odczytać poziom oleju. Po- ziom oleju powinien znajdować się między „min.“ i „max.“ miernika poziomu oleju (rys. 9b). Wymiana oleju Wymiana oleju powinna być przeprowadzana w temperaturze pokojowej. Tak jak pokazano na rys. 8 i 9c usunąć nóż i pokrywę paska klinowego.

Umieścić pod kosiarką płaski pojemnik na olej.

Otworzyć korek wlewu oleju (rys. 9a / poz. 7a).

Otworzyć korek spustowy oleju (rys. 9d / poz. 7b). Spuścić ciepły olej silnikowy do podłożonego pojemnika.

Po całkowitym opróżnieniu z oleju z powro- tem zamknąć korek spustowy oleju.

Napełnić olej silnikowy do górnego oznacze- nia na mierniku poziomu oleju.

Uwaga! W celu sprawdzenia poziomu oleju włożyć miernik poziomu oleju aż do gwintu, ale nie wkręcać.

Stary olej należy oddać do utylizacji zgodnie z obowiązującymi przepisami.

7.2.4 Pielęgnacja i regulacja cięgien

Cięgna często smarować i sprawdzać czy poruszają się swobodnie.

7.2.5 Konserwacja fi ltra powietrza (rys. 10)

Zabrudzone fi ltry powietrza zmniejszają moc sil- nika z powodu zbyt małego dopływu powietrza do gaźnika. W przypadku wysokiej zawartości pyłu w powietrzu fi ltr powietrza powinien być kontrolowa- ny częściej. Uwaga: Filtrów powietrza nigdy nie czyścić benzyną lub łatwopalnymi rozpuszczalnikami. Oczyścić fi ltr powietrza sprężonym powietrzem lub wytrzepując go.

7.2.6 Konserwacja świecy zapłonowej

Czyścić świecę zapłonową przy pomocy miedzi- anej szczotki .

Odkręcić końcówkę świecy zapłonowej (rys. 11 / poz. 24).

Wykręcić świecę zapłonową kluczem do świec zapłonowych.

Złożyć urządzenie postępując w odwrotnej kolejności.

7.2.7 Kontrola paska klinowego

Aby wykonać kontrolę paska klinowego (rys. 12 / poz. 7c) usunąć nóż i pokrywę paska klinowego tak jak pokazano na rys. 8 i 9c. Anl_HB_53_R_HW_E_SPK7.indb 130Anl_HB_53_R_HW_E_SPK7.indb 130 14.10.14 09:2614.10.14 09:26PL

Przed przystąpieniem do naprawy lub kons- erwacji sprawdzić, czy wszystkie elementy zabezpieczające są zamontowane i znajdują się w nienagannym stanie. Elementy, które mogą być przyczyną obrażeń, należy przechowywać w miejscu niedostępnym dla dzieci i innych osób. Uwaga: Zgodnie z postanowieniami ustawy o odpowiedzialności za produkt nie ponosimy odpowiedzialności za szkody spowodowane nieprawidłowymi naprawami oraz jeżeli zastoso- wano części inne niż oryginalne lub dopuszczone przez nas do użytku w urządzeniu. Nie ponosimy odpowiedzialności za szkody spowodowane nieprawidłowymi naprawami. Zlecić ich wykona- nie warsztatowi serwisowemu producenta lub au- toryzowanemu specjaliście. Odnosi się to również do akcesoriów.

Odnośnie czasu pracy przestrzegać obowiązujących przepisów prawa. Mogą one różnić się w zależności od kraju i regionu.

7.2.10 Konserwacja i pielęgnacja akumula-

tora Zwrócić uwagę na to, aby akumulator był zawsze pewnie zamontowany. Zawsze musi być zapewnione pełne połączenie przez sieć instalacji elektrycznej. Akumulator musi być zawsze czysty i suchy.

7.3 Przygotowanie kosiarki do składowania

Ostrzeżenie: Nie opróżniać zbiornika paliwa w zamkniętych pomieszczeniach lub w pobliżu źródeł ognia. Nie palić! Opary mogą być przyczyną eksplozji lub pożaru.

1. Opróżnić zbiornik paliwa przy pomocy pompy

do odsysania benzyny.

2. Następnie uruchomić silnik i pozostawić go w

ruchu aż do momentu, kiedy zostanie zużyta reszta benzyny.

3. Po zakończeniu każdego sezonu wymienić

olej. W tym celu przy rozgrzanym silniku opróżnić zużyty olej i napełnić nowym.

4. Wyjąć świecę zapłonową z głowicy cylindra.

Przy użyciu smarownicy nalać ok. 20 ml oleju do cylindra. Powoli pociągnąć za uchwyt rozrusznika, aby olej został rozprowadzony wewnątrz cylindra tworząc warstwę ochronną. Wkręcić z powrotem świecę zapłonową.

5. Oczyścić żebra chłodzące cylindra i obudowy.

6. Oczyścić całe urządzenie, aby zapewnić

odpowiednią ochronę lakieru.

7. Urządzenie należy przechowywać w dobrze

wentylowanym miejscu.

8. Wymontować akumulator jeżeli kosiarka ma

być nieużywana przez dłużej niż 3 miesiące. Wskazówki odnośnie składowania akumu- latora znajdą Państwo we wskazówkach bezpieczeństwa akumulatora (punkt 3).

7.4 Przygotowanie kosiarki do transportu

1. Opróżnić zbiornik paliwa (patrz punkt 7.3/1).

2. Pozostawić silnik w ruchu aż do momentu,

kiedy zostanie zużyta reszta benzyny.

3. Opróżnić olej z ciepłego silnika.

4. Wyjąć końcówkę świecy zapłonowej ze

5. Oczyścić żebra chłodzące cylindra i obudowy.

6. Odwiesić linkę startową na haczyk (rys. 3c).

Odkręcić nakrętki gwiazdkowe i złożyć do dołu górny uchwyt. Zwrócić uwagę na to, aby cięgna się nie zagięły.

7. Umieścić kilka warstw tektury falistej między

górnym i dolnym uchwytem i silnikiem, aby zapobiec otarciom.

7.5 Materiał eksploatacyjny, zużywalny i

części zamienne Części zamienne, materiał eksploatacyjny i zużywalny jak np. olej silnikowy, pasek klinowy, świece zapłonowe, wkład fi ltra powietrza, fi ltr paliwa, akumulator i noże nie są objęte gwarancją urządzenia.

7.6 Zamawianie części zamiennych

Zamawiając części zamienne należy podać następujące informacje:

Numer artykułu urządzenia

Numer identyfikacyjny urządzenia

Numer wymaganej części zamiennej Aktualne ceny i informacje można znaleźć na stronie internetowej: www.isc-gmbh.info Anl_HB_53_R_HW_E_SPK7.indb 131Anl_HB_53_R_HW_E_SPK7.indb 131 14.10.14 09:2614.10.14 09:26PL

8. Utylizacja i recykling

Urządzenie umieszczone jest w opakowaniu zapobiegającym uszkodzeniom w czasie trans- portu. Opakowanie jest surowcem i nadaje się do powtórnego użytku lub do recyklingu. Urządzenie oraz jego osprzęt składają się z rożnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Us- zkodzone części należy oddać do punktu zbiórki odpadów specjalnych. Prosimy poinformować się na ten temat w handlu specjalistycznym lub w administracji komunalnej! Anl_HB_53_R_HW_E_SPK7.indb 132Anl_HB_53_R_HW_E_SPK7.indb 132 14.10.14 09:2614.10.14 09:26PL

9. Wyszukiwanie usterek

Ostrzeżenie: Przed wykonaniem inspekcji i regulacji wyłączyć silnik i wyjąć końcówkę świecy zapłonowej. Ostrzeżenie: Jeżeli po regulacji lub naprawie silnik pracował przez kilka minut, należy pamiętać o tym, że rura wydechowa i inne elementy urządzenia są gorące. Nie dotykać, aby nie doznać poparzeń. Usterka Możliwa przyczyna Sposób usuwania Nierównomierna praca, silne wi- bracje urządzenia - Poluzowane śruby - Poluzowane mocowanie noża - Niewyważony nóż - Sprawdzić śruby - Sprawdzić mocowanie noża - Wymienić nóż Silnik nie pracuje - Dźwignia uruchomienia / zatrzyma- nia silnika nie jest wciśnięta - Uszkodzenie świecy zapłonowej - Pusty zbiornik paliwa - Nacisnąć dźwignię uruchomienia / zatrzymania silnika - Wymienić świecę zapłonową - Napełnić paliwo Nierównomierna praca silnika - Zabrudzony fi ltr powietrza - Zabrudzona świeca zapłonowa - Oczyścić fi ltr powietrza - Oczyścić świecę zapłonową Trawnik żół knie, nierównomierne cięcie - Stępiony nóż - Niewystarczająca wysokość cięcia - Naostrzyć nóż - Ustawić poprawną wysokość cięcia Nierówne lub zab- rudzone ścinki trawy - Za niska wysokość cięcia - Zużyty nóż - Zapchany worek na trawę - Wybrać prawidłowe ustawienie - Wymienić nóż - Opróżnić worek na trawę Akumulator nie jest ładowany - Słaby kontakt złącza wtykowego z akumulatorem - Uszkodzony akumulator - Uszkodzony bezpiecznik (poz. 19)

- Oczyścić styki - Zlecić kontrolę akumulatora specjaliście i w razie potrzeby wymienić - Sprawdzić działanie urządzenia z innym akumulatorem, wymienić bezpiecznik Rozrusznik nie kręci - Rozładowany akumulator - Akumulator nie jest podłączony - Brak złącz wtykowych - Naładować akumulator - Podłączyć akumulator - Sprawdzić złącza wtykowe Anl_HB_53_R_HW_E_SPK7.indb 133Anl_HB_53_R_HW_E_SPK7.indb 133 14.10.14 09:2614.10.14 09:26PL

Tylko dla krajów Unii Europejskiej Nie wyrzucać elektronarzędzi do śmieci! Według europejskiej dyrektywy 2012/19/EG o starych urządzeniach elektrycznych i elektronicznych oraz włączenia ich do prawa krajowego, zużyte elektronarzędzia należy zbierać oddzielnie i oddawać do punktu zbiórki surowców wtórnych. Alternatywa recyklingu wobec obowiązku zwrotu urządzenia: Właściciel elektronarzędzi w przypadku przekazania własności, jest zobowiązany, zamiast odesłania, do współudziału we właściwym przetworzeniu. Stare urządzenie może być dostarczone do punktu zbiorczego, który przeprowadza eliminację w myśl krajowego obiegu gospodarczego i ustawy o odpa- dach. Nie dotyczy to osprzętu i środków pomocniczych załączonych do starego urządzenia, które nie mają części elektrycznych. Przedruk lub innego rodzaju powielanie dokumentacji wyrobów oraz dokumentów towarzyszących, na- wet we fragmentach dopuszczalne jest tylko za wyraźną zgodą fi rmy iSC GmbH. Zmiany techniczne zastrzeżone Anl_HB_53_R_HW_E_SPK7.indb 134Anl_HB_53_R_HW_E_SPK7.indb 134 14.10.14 09:2614.10.14 09:26PL

Informacje serwisowe Posiadamy partnerów serwisowych we wszystkich krajach wymienionych w tym certyfi kacie gwarancji. Odpowiednie dane kontaktowe znajdą Państwo w tym certyfi kacie gwarancji. Nasi partnerzy są do Państwa dyspozycji we wszystkich kwestiach serwisowych takich jak naprawa, zamawianie części zami- ennych i zużywalnych oraz materiałów eksploatacyjnych. Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Kategoria Przykład Części zużywające się* Świeca zapłonowa, fi ltr powietrza, pasek klinowy, akumulator Materiał eksploatacyjny/części eksploatacyjne* Nóż Brakujące części

• nie zawsze wchodzą w zakres dostawy! W przypadku stwierdzenia wad lub błędów prosimy o odpowiednie zgłoszenie na stronie internetowej www.isc-gmbh.info. Prosimy zamieścić dokładny opis błędu oraz odpowiedzieć na poniższe pytania:

Czy urządzenie na początku działało czy też było uszkodzone od samego początku?

Czy przed wystąpieniem usterki zwrócili Państwo uwagę na coś szczególnego (oznaki przed usterką)?

Pod jakim względem urządzenie działa Państwa zdaniem nieprawidłowo (główny objaw)? Prosimy o podanie opisu. Anl_HB_53_R_HW_E_SPK7.indb 135Anl_HB_53_R_HW_E_SPK7.indb 135 14.10.14 09:2614.10.14 09:26PL

Certyfi kat gwarancji Szanowny kliencie, szanowna klientko! Nasze produkty podlegają surowej kontroli jakości. Jeżeli mimo to stwierdzą Państwo usterki w funk- cjonowaniu urządzenia, przepraszamy za spowodowane niedogodności i prosimy o zwrócenie się do naszego biura serwisowego pod wskazanym na karcie gwarancyjnej adresem lub do punktu zakupu urządzenia. Dla spełnienia roszczeń gwarancyjnych obowiązują następujące postanowienia:

1. Poniższe warunki gwarancji obejmują świadczenia w ramach dodatkowej gwarancji. Poprzez udzie-

lenie tej gwarancji przyznane Państwu ustawowo uprawnienia z tytułu rękojmi nie ulegają zmianie. Nasze świadczenia gwarancyjne udzielane są Państwu bezpłatnie.

2. Świadczenie gwarancyjne obejmuje wyłącznie wady urządzenia wynikające w udowodniony sposób

z błędów w jego produkcji lub w materiale i ogranicza się do usunięcia powyższych wad bądź wymi- any urządzenia, według decyzji producenta. Prosimy pamiętać o tym, że zgodnie z przeznaczeniem nasze produkty nie zostały skonstruowane do prac w ramach działalnoś ci o charakterze gospodarczym, rzemieślniczym bądź profesjonal- nym. Tym samym, w przypadku użytku urządzenia podczas okresu gwarancyjnego w zakładach rzemieślniczych, przemysłowych i innej działalności gospodarczej lub eksploatacji pod podobnym obciążeniem postanowienia umowy gwarancyjnej tracą moc.

3. Gwarancji nie podlegają:

- szkody wynikające z niestosowania się do instrukcji montażu lub nieprawidłowej instalacji, nieprzestrzegania instrukcji obsługi (np. podłączenie do nieprawidłowego napięcia sieciowe- go lub nieprawidłowego rodzaju prądu), nieprzestrzegania zaleceń odnośnie konserwacji i bezpieczeństwa, oddziaływania anormalnych warunków otoczenia (np. uszkodzenia na skutek upadku urządzenia), jak i szkody powstałe na skutek niedostatecznej konserwacji i pielęgnacji urządzenia. - szkody wynikające z niedozwolonego lub nieprawidłowego stosowania urządzenia (np. przeciążenia urządzenia lub stosowanie innych niż zalecane narzędzi i akcesoriów), nieprzestrze- gania zaleceń odnośnie konserwacji i bezpieczeństwa, szkody powstałe na skutek ciał obcych w urządzeniu (np. piasek, kamienie, pył lub kurz oraz szkody podczas transportu), stosowania siły przy obsłudze urządzenia lub oddziaływania zewnętrznego (np. uszkodzenia na skutek upadku urządzenia). - uszkodzenia urządzenia lub jego części, które powstały na skutek normalnego prawidłowego lub innego naturalnego zużycia.

4. Okres gwarancji wynosi 60 miesiące licząc od dnia kupna urządzenia. Roszczenia gwarancyjne

winny być zgłaszane przed upływem dwóch tygodni od momentu stwierdzenia usterki. Po upływie okresu objętego gwarancją wyklucza się możliwość spełnienia roszczeń gwarancyjnych. Naprawa bądź wymiana urządzenia nie powodują przedłużenia okresu gwarancyjnego ani rozpoczęcia biegu nowego okresu gwarancyjnego na zamienione urządzenie ani na zastosowane części zamienne. Obowiązuje to również w przypadku interwencji serwisowej na miejscu.

5. W celu przedstawienia roszczeń gwarancyjnych należy zgłosić uszkodzone urządzenie na

następującej stronie: www.isc-gmbh.info. Jeżeli wada objęta jest świadczeniem gwarancyjnym, otrzymają Państwo niezwłocznie naprawione lub nowe urządzenie. W przypadku części zużywających się, materiałów eksploatacyjnych oraz brakujących części zwracamy uwagę na ograniczenia tej gwarancji zgodnie z informacjami serwisowymi zamieszczonymi w tej instruk- cji obsługi. Anl_HB_53_R_HW_E_SPK7.indb 136Anl_HB_53_R_HW_E_SPK7.indb 136 14.10.14 09:2614.10.14 09:26CZ
