Prekės ženklas	Beko
Modelis	HNU51312S
Produkto tipas	Virtuvės gartraukis
Elektros maitinimas	220-240 V ~ 50 Hz
Variklio galia	1 x 125 W
Apšvietimo galia	2 x 3 W LED
Izoliacijos klasė	I klasė
Rekomenduojamas saugiklis	Maks. 6 A
Greičių skaičius	3 greičiai (1, 2, 3)
Valdymas	Jungiklis arba skaitmeninis su ekranu
Minimalus atstumas tarp gartraukio ir kaitlentės	65 cm
Išmetimo kanalo skersmuo	120 mm arba 150 mm
Riebalų filtras	Aliumininis riebalų filtras, plaunamas indaplovėje
Anglies filtras (neprivalomas)	Galimas recirkuliacijos režimui
Automatinis išsijungimas	Taip, 15 minučių
Apšvietimas	LED, pavojingumo klasė 1 (nežiūrėti tiesiogiai ilgiau nei 100 s)
Filtro valymas	Kas 3 mėnesius arba kas 60 valandų (signalizacija 'C')
Matmenys (ilgis x plotis x aukštis)	530 x 310 x 245 mm (įvertinimas pagal schemą)
Svoris	Nenurodyta, maždaug 8 kg (įvertinimas)
Tarnavimo laikas (atsarginės dalys)	10 metų

Dažnai užduodami klausimai - HNU51312S BEKO

Kaip sumontuoti Beko HNU51312S gartraukį?

Montavimą turi atlikti kvalifikuotas specialistas. Laikykitės minimalaus 65 cm atstumo tarp gartraukio ir kaitlentės. Naudokite pridedamą gręžimo šabloną gartraukio tvirtinimui prie spintelės. Užtikrinkite tinkamą oro išmetimą naudojant 120 arba 150 mm skersmens kanalą.

Kaip išvalyti metalinius riebalų filtrus?

Valykite filtrus kas 3 mėnesius arba kai pasirodo simbolis 'C'. Galite juos plauti indaplovėje arba rankomis šiltame muiluotame vandenyje. Prieš vėl montuodami gerai išdžiovinkite.

Koks minimalus atstumas tarp gartraukio ir dujinės kaitlentės?

Minimalus atstumas yra 65 cm, matuojant nuo kaitlentės grotelių paviršiaus. Elektrinėms kaitlentėms matuokite nuo stiklo keramikos paviršiaus.

Kaip pakeisti gartraukio lemputę?

Pirmiausia išjunkite elektros maitinimą. Palaukite, kol lemputė atvės. Nuimkite metalinį filtrą, tada išimkite sugedusią lemputę ir pakeiskite ją tokios pačios galios (2x3 W LED) lempute.

Ką reiškia simbolis 'C' skaitmeniniame ekrane?

Simbolis 'C' rodo, kad laikas valyti metalinius filtrus (kas 60 valandų veikimo). Po valymo, laikykite nuspaudę mygtuką A 3 sekundes (išjungus gartraukį), kad išjungtumėte simbolį.

Kaip įjungti automatinį gartraukio išsijungimą?

Norėdami įjungti automatinį išsijungimą, paspauskite esamo greičio mygtuką (A, B arba D) ir laikykite 3 sekundes. Gartraukis automatiškai išsijungs po 15 minučių.

Ar galiu naudoti anglies filtrą su šiuo gartraukiu?

Taip, aktyvintosios anglies filtras yra papildomai prieinamas recirkuliacijos režimui (oras grąžinamas į virtuvę). Įstatykite jį sukant pagal laikrodžio rodyklę į jo vietą. Anglies filtras neplaunamas.

Kokie greičio lygiai yra prieinami?

Gartraukis turi 3 greičio lygius: 1 (žemas), 2 (vidutinis) ir 3 (aukštas). Naudokite lygį pagal garų tankį. 1 greitis tinka švelniam virimui, 3 – stipriems garams.

Kaip taupyti energiją naudojant gartraukį?

Naudokite kuo mažesnį greitį. Įjunkite gartraukį prieš pasklindant garams. Išjunkite jį po virimo. Reguliariai valykite filtrus, kad išlaikytumėte efektyvumą. Užtikrinkite gerą patalpos vėdinimą.

Ką daryti kilus gaisrui ant kaitlentės?

Nedelsdami išjunkite gartraukio ir kaitlentės maitinimą. Niekada nenaudokite vandens aliejaus gaisrui gesinti. Uždenkite liepsną dangčiu arba priešgaisrine antklode. Jei reikia, kvieskite pagalbą.

NAUDOJIMO INSTRUKCIJA HNU51312S BEKO

Pirmiausia perskaitykite šią naudojimo instrukciją!

Brangus kliente,

Dėkojame, kad pasirinkote šį „Beko“ prietaisą. Tikimės, kad šiuo prietaisu, kuris buvo pagamintas naudojant aukščiausios kokybės moderniausią technologiją, liksite patenkinti. Dėl to, prieš pradėdami naudoti šį prietaisą, perskaitykite visą šią naudojimo instrukciją bei prie jos pridedamus dokumentus ir juos pasilikite, jei prireiktų ateityje. Jeigu atiduotumėte šį prietaisą kam nors kitam, kartu atiduokite ir šią naudojimo instrukciją. Laikykitės naudojimo instrukcijoje pateiktų nurodymų, atkreipkite dėmesį į visą informaciją ir įspėjimus.

Atkreipkite dėmesį, kad ši naudojimo instrukcija gali būti taikoma ir kitiems modeliams. Modelių skirtumai yra aiškiai aprašyti šioje instrukcijoje.

Ženklų reikšmės

Įvairiuose šios naudojimo instrukcijos skyriuose naudojami šie simboliai:

Svarbi informacija ir naudingi patarimai, kaip naudoti prietaisą.

ĮSPĖJIMAS: Įspėjimai apie pavojingas situacijas, keliančias pavojų gyvybei ir turtui.

Įspėjimas dėl gaisro pavojaus.

Įspėjimas dėl elektros smūgio.

Šis prietaisas pagamintas moderniose ekologiškose gamyklose, nedarant žalos gamtai.

1 Svarbios saugos ir aplinkos apsaugos taisyklės

1.1 Bendrieji saugos reikalavimai

- Šiuo prietaisu gali naudotis vaikai nuo 8 metų amžiaus ir fizinę, jutiminę arba protinę negalią turintys asmenys ir patirties bei žinių stokojantys asmenys, su sąlyga, kad jie bus prižiūrimi arba bus išmokyti saugiai naudotis prietaisu ir supažindinti su galimais pavojais.

- Vaikams negalima leisti žaisti su šiuo prietaisu. Vaikai neturėtų valyti ir tvarkyti prietaiso, nebent juos prižiūrėtų suaugusieji. - Šis prietaisas skirtas buitiniam naudojimui. - Gaminio darbinė įtampa yra 220-240 voltų ~50 - 60 Hz. - Jūsų prietaiso maitinimo kabelis turi įžemintą kištuką. Šis kabelis turi būti jungiamas į įžemintą elektros lizdą.

- Elektros montavimo darbus turi atlikti kvalifikuotas elektrikas. - Dėl neįgaliotų asmenų atliktų montavimo darbų prietaisas gali veikti neefektyviai, gali būti sugadintas ir gali įvykti nelaimė.

- Saugokite maitinimo kabelį, kad montavimo metu jis neužstrigtų ar nebūtų prispaustas. Maitinimo kabelis turi būti nutiestas atokiau

nuo kaitlentės. Priešingu atveju kabelis gali išsilydyti ir sukelti gaisrą.

- Nejunkite į elektros lizdą, kol gaminys nebus sumontuotas. - Pasirūpinkite, kad kilus pavojui būtų galima lengvai pasiekti kištuką ir nutraukti maitinimą. - Nelieskite lempučių, jeigu jos ilgai švietė. Jos bus karštos, dėl to galite nusideginti rankas.

- Virtuviniai garų rinktuvai yra pritaikyti įprastam maisto gaminimui ir buitiniam naudojimui. Naudojant kitais tikslais gaminys gali sugesti, tokiu atveju garantija negalios.

- Laikykitės kompetentingų valdžios institucijų nustatytų taisyklių dėl ištraukiamojo oro išleidimo (šis įspėjimas netaikomas, jeigu prietaisas naudojamas be dūmtraukio).

- Po prietaisu nederėtų gaminti degių maisto produktų.

- Įjunkite prietaisą po to, kai pastatysite ant kaitvietės puodą, keptuvę ir t.t. Priešingu atveju dėl didelio karščio kai kurios jūsų gaminio dalys gali deformuotis.

- Išjunkite kaitvietę prieš nuimdami nuo jos puodą, keptuvę ir t.t. - Nepalikite ant kaitvietės karšto aliejaus. Keptuvės su karštu aliejumi

1 Svarbios saugos ir aplinkos apsaugos taisyklės

gali tapti užsidegimo priežastimi.

- Atkreipkite dėmesį į užuolaidas ir uždangalus, nes kepant, pvz., bulvių šiaudelius, aliejus gali užsiliepsnoti.

- Pasirūpinkite, kad filtrai būtų keičiami laiku. Laiku nepakeitus filtrų dėl ant jų susikaupusių riebalų gali kilti gaisras.

- Vietoje filtro nenaudokite ugniai neatsparių filtravimo medžiagų.

- Nenaudokite prietaiso be filtro, neišimkite filtrų iš veikiančio prietaiso.

- Jeigu kiltų gaisras, nutraukite garų rinktuvo ir maisto gaminimo prietaisų maitinimą. (Ištraukite kištuką iš elektros lizdo arba išjunkite pagrindinį jungiklį).

- Jeigu prietaisas nebus periodiškai tinkamai valomas, gali kilti gaisras.

- Prieš atlikdami prietaiso priežiūros darbus, išjunkite maitinimą. (Ištraukite kištuką iš elektros lizdo arba išjunkite pagrindinį jungiklį).

- Patalpoje, kurioje vienu metu virš elektrinės kaitlentės montuojamas garų rinktuvas ir kiti, ne elektra maitinami prietaisai, neigiamas slėgis neturi viršyti 4 Pa (4 x 10 bar).

- Patalpoje, kurioje naudojamas prietaisas, mazutu arba dujų

Kūrenamų prietaisų, pvz., šildytuvo, išmetamos dujos privalo būti visiškai izoliuotos arba tokie prietaisai privalo būti hermetiški.

- Dūmtraukiui prijungti naudokite 120 mm arba 150 mm skersmens vamzdžius. Vamzdžio jungtis turi būti kuo trumpesnė, o alkūnių skaičius – minimalus.

- Vaikams negalima leisti žaisti su šiuo prietaisu.

- Savo pačių saugumui užtikrinti, montuodami garų rinktuvą, naudokite „MAX 6 A“ saugiklį.

- Pakavimo medžiagos gali kelti pavojų vaikams, todėl laikykite jas vaikams nepasiekiamoje vietoje.

- Jei maitinimo kabelis yra pažeistas, jį privalo pakeisti gamintojas, jo techninės priežiūros atstovas arba kitas kvalifikuotas asmuo, kad nekiltų pavojaus.

- Jeigu kiltų gaisras, nutraukite garų rinktuvo bei kaitlentės maitinimą ir uždenkite liepsną. Niekada nebandykite gesinti vandeniu.

- Veikiančių maisto gaminimo prietaisų atviros dalys gali įkaisti.

- Šis gaminys neskirtas naudoti asmenims (įskaitant vaikus), turintiems fizinę, jutiminę arba protinę

negalią, arba asmenims, kurie neturi patirties arba žinių, nebent juos prižiūrėtų arba jiems nurodytų, kaip naudotis prietaisu, už jų saugumą atsakingas asmuo.

• Atstumas tarp sumontuoto garų rinktuvo ir elektrinės kaitlentės turi būti ne mažesnis kaip 65 cm.
• Garų rinktuvo išleidimo vamzdžio negalima jungti prie ortakių, kuriuose yra kitų dūmų.
• Prietaisą naudojant toje pačioje patalpoje su orą ir kurą naudojančiais įrenginiais (pvz., šildytuvais; dujomis, dyzelinu, anglimis, malkomis kūrenamais vandens šildytuvais; arba vandens šildytuvais) būtina imtis atsargos priemonių. Garų rinktuvas išleidžia orą į patalpą, o tai gali turėti neigiamos įtakos degimui.
• Šis įspėjimas netaikomas, jei prietaisas naudojamas be dūmtraukio.
• Vienu metu patalpoje naudojant virš elektrinės kaitlentės montuojamą garų rinktuvą ir dujomis arba kitu kuru kūrenamus prietaisus ventiliacija gali būti nepakankama (ši nuostata gali būti netaikoma prietaisams, kurie orą išleidžia tik atgal į patalpą).

1.1 Atitiktis EEJA direktyvai ir atitarnavusio gaminio sutvarkymas

Šiame prietaise nėra pavojingų ir draudžiamų medžiagų, nurodytų

Aplinkosaugos ir miesto teritorijų planavimo ministerijos išleistame dokumente „Senų elektrinių ir elektroninių prietaisų išmetimo kontrolės reglamentas”. Atitinka reglamentą dėl elektros ir elektroninės įrangos atliekų (EEĮA). Šis gaminys pagamintas iš aukštos kokybės medžiagų ir dalių, kurias galima perdirbti ir pakartotinai panaudoti. Todėl pasibaigus gaminio tarnavimo laikui, neišmeskite jo kartu su buitinėmis ir kitomis atliekomis. Atiduokite jį į elektros ir elektronikos prietaisų surinkimo punktą. Dėl informacijos apie jūsų regione veikiančius surinkimo punktus kreipkitės į vietos savivaldybę. Pakartotinis medžiagų panaudojimas padės tausoti gamtą ir gamtos išteklius.

1.2 Prietaiso pakuotė

Jūsų gaminio pakuotė pagaminta iš medžiagų, kurias galima perdirbti.

Pasirūpinkite, kad pakavimo medžiagos būtų išmestos laikantis taikomų vietos teisės aktų reikalavimų, kad jos būtų perdirbtos tokiu būdu saugant aplinką.

1 Svarbios saugos ir aplinkos apsaugos taisyklės

1.3 Esminis pavojus

Apsinuodijimo pavojus

PAVOJUS! Įspėjimas - pavojus uždusti

Pakavimo medžiagos kelia pavojų vaikams. Neleiskite vaikams žaisti su pakavimo medžiagomis.

PAVOJUS! Įspėjimas - mirtinas pavojus

Dėl pakartotinai įtrauktų degimo dujų kyla gyvybei pavojingo apsinuodijimo pavojus. Prietaiso su oro išleidimo anga negalima naudoti kartu su dujomis, mazutu, malkomis arba medžio anglimis kūrenamais nuodingas dujas išskiriančiais prietaisais, pavyzdžiui, oro cirkuliacinėmis krosnimis, šildytuvais, vandens šildytuvais ir t.t., nebent būtų užtikrintas pakankamas oro tiekimas. Pav. 3

Oro cirkuliaciniai įrenginiai (pvz., dujomis, mazutu, malkomis arba medžio anglimis kūrenamos krosnys, šildytuvai, vandens šildytuvai) iš vietos, kurioje yra pastatyti, traukia orą ir per dujų išmetimo sistemą (pvz., ortakį) išleidžia dujas. Dirbdamas prietaisas traukia orą iš virtuvės ir kaimyninių kambarių. Jeigu neužtikrinamas pakankamas oro tiekimas, susidaro vakuumas. Tokiu atveju iš ortakio ir dūmtraukio yra pradedamos traukti nuodingos dujos, kurios patenka atgal į patalpą. Pav. 1

Dėl šios priežasties derėtų pasirūpinti, kad visada būtų tiekiama pakankamai šviežio oro. Pav. 2

1 Svarbios saugos ir aplinkos apsaugos taisyklės

ĮSPĖJIMAS! Gaisro pavojus!

Ant alyvos filtro susikaupusi alyva gali užsidegti. Valykite alyvos filtrą bent kartą per tris mėnesius. Nenaudokite prietaiso be alyvos filtro.

Ant alyvos filtro susikaupusi alyva gali užsidegti. Arti prietaiso niekada nenaudokite atviros liepsnos (pvz., negaminkite spiritu apipilamų ir uždegamų patiekalų). Prietaisą montuoti arti kietuoju kuru (pvz., malkomis arba anglimi) kūrenamų šildymo įrenginių galima tik tuo atveju, jeigu toks įrenginys turi nenuimamą uždarą gaubtą. Neturi būti keliama jokių kibirkščių.

Įkaitęs augalinis aliejus ir riebalai lengvai užsiliepsnoja. Įkaitusį augalinį aliejų ir riebalus būtina nuolat atidžiai stebėti. Nebandykite gesinti liepsnos vandeniu.

Išjunkite kaitlentę. Atsargiai uždenkite liepsną dangčiu, priešgaisrine antklode arba panašiu daiktu.

Įjungtos dujinės viryklės, jeigu ant jų nėra virtuvinių indų, skleidžia didelę šilumą. Dėl to virš tokios viryklės sumontuotas ventiliacijos prietaisas gali būti sugadintas arba užsidegti. Dujines virykles naudokite tik tada, kai ant jų yra virtuviniai indai.

Vienu metu degant daugiau nei vienam dujų degikliui išskiriama didelė šiluma. Dėl to virš tokios viryklės sumontuotas ventiliacijos prietaisas gali būti sugadintas arba užsidegti. Nustatę didelę liepsną nenaudokite dviejų dujinės viryklės degiklių ilgiau kaip 15 minučių. Didesnės nei 5 kW galios degiklis prilygsta dviejų lygių degikliui.

1 Svarbios saugos ir aplinkos apsaugos taisyklės

ĮSPĖJIMAS! Elektros smūgio pavojus!

Netvarkingas prietaisas gali nutrenkti elektra. Nesinaudokite netvarkingu prietaisu. Išjunkite jį iš elektros lizdo arba ištraukite saugiklį iš saugiklių dėžutės. Paskambinkite į klientų aptarnavimo centrą.

Nesilaikant instrukcijų atliktas remontas kelia grėsmę. Remonto ir sugadintų elektros kabelių keitimo darbus turi atlikti tik kvalifikuotas mūsų įmonės klientų aptarnavimo tarnybos darbuotojas. Jeigu prietaisas sugedo, išjunkite jį iš elektros lizdo arba ištraukite saugiklį iš saugiklių dėžutės. Paskambinkite į klientų aptarnavimo centrą.

Į prietaisą patekęs vanduo gali sukelti elektros smūgį. Draudžiama valyti aukšto slėgio arba gariniais valymo prietaisais.

PAVOJUS! Sužalojimų pavojus!

Montuojant yra pavojus susižaloti į aštrias briaunas. Montuodami prietaisą visada mūvėkite apsaugines pirštines.

Kad būtų išvengta prietaiso nukritimo pavojaus, visi varžtai ir apsauginiai gaubtai turi būti sumontuoti taip, kaip nurodyta naudojimo instrukcijoje.

Ant prietaiso sudėti daiktai gali nukristi. Nedėkite ant prietaiso jokių daiktų.

Šviesos diodas yra itin ryškus ir gali sužaloti akis (1 pavojingumo grupė). Nežiūrėkite tiesiai į šviesos diodą ilgiau nei 100 sekundžių.

ATSARGIAI

Naudojant su maisto gaminimo įranga, liečiamos prietaiso dalys gali įkaisti.

Išjunkite prietaiso saugiklį arba ištraukite prietaiso kištuką iš elektros lizdo, jeigu jis buvo remontuojamas netinkamai arba nesilaikant taisyklių. Remonto darbus gali atlikti tik įgalioto serviso darbuotojai arba įgalioti kvalifikuoti specialistai.

Išjunkite prietaiso saugiklį arba ištraukite prietaiso kištuką iš elektros lizdo, jeigu jis buvo remontuojamas netinkamai arba nesilaikant taisyklių. Remonto darbus gali atlikti tik įgalioto serviso darbuotojai arba įgalioti kvalifikuoti darbuotojai.

1 Svarbios saugos ir aplinkos apsaugos taisyklės

PAVOJUS!

Nudegimų pavojus, elektros smūgio pavojus!

Prieš valydami arba tvarkydami prietaisą palaukite, kol šis atvės. Išjunkite saugiklį arba ištraukite prietaiso kištuką iš elektros lizdo.

Į vidų prasiskverbusi drėgmė gali pažeisti elektroniką. Niekada nevalykite valdiklių šlapia šluoste.

Netinkamai valant galima pažeisti paviršių. Nerūdijančiojo plieno paviršius valykite tik braukdami šepetį pagal plauką. Nevalykite valdiklių nerūdijančiojo plieno valikliu.

Šveičiamosios arba trinamos valymo priemonės gali pažeisti paviršių. Niekada nenaudokite šveičiamųjų arba trinamų valymo priemonių.

2 Bendra išvaizda

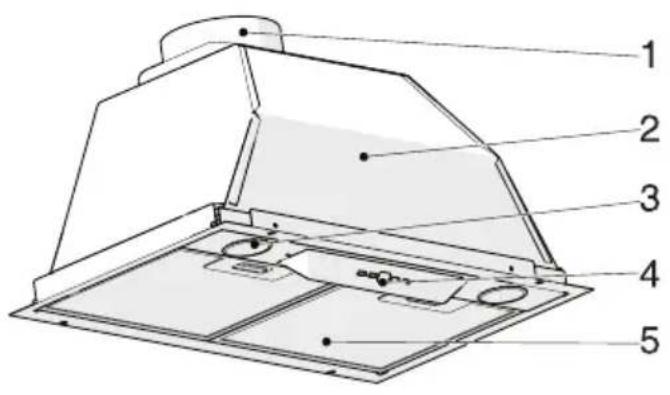

2.1 Apžvalga

1. Oro ištraukimo ortakis
2. Korpusas
3. Kaitlentės apšvietimas
4. Valdymo skydelis
5. Aliuminio folijos filtras

2.2 Techniniai duomenys

Šis prietaisas atitinka Europos direktyvą Nr. 2014/30/ES (elektromagnetinio suderinamumo direktyva) ir direktyvą Nr. 2014/35/ES (žemos įtampos direktyva (Ž|D)).

Maitinimo įtampa 220-240V 50 Hz.
Lemputės galia (W) 2x3 W
Variklio galia (W) 1x125 W
Variklio izoliavimo klasė F
Izoliavimo klasė I KLASĖ

Pasiliekame teisę keisti techninius duomenis ir dizainą. Matmenys techniniuose brėžiniuose nurodyti mm. Šis paveikslėlis yra skirtas tik suteikti informaciją apie prietaiso dalis. Dalys gali skirtis priklausomai nuo prietaiso modelio. Paveikslėliai yra pateikti reprezentatyviai.

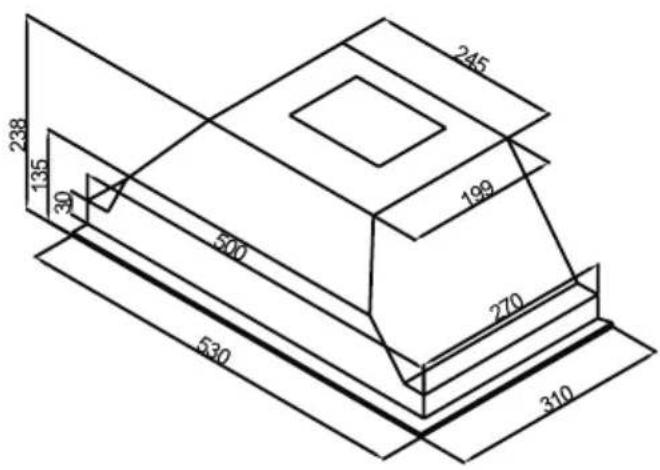

2.3 Techninis brėžinys su masteliu

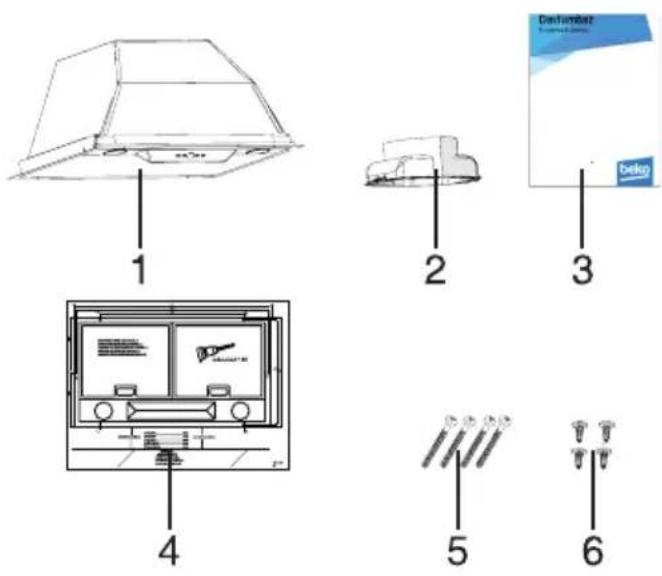

2.4 Pakuotės turinys

1. Garo rinktuvas
2. 120 mm skersmens plastikinis ortakis
3. Naudojimo instrukcija
4. Montavimo brėžinys
5. 4x 4x40 varžtas (skirtas garų rinktuvui montuoti)
6. 3,5 x 9,5 varžtas (skirtas plastikiniam ortakiui montuoti)

3 Prietaiso montavimas ir naudojimas

3.1 Prietaiso pastatymo vieta

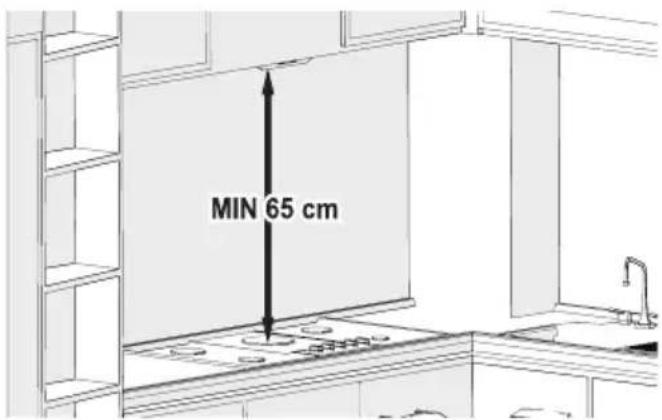

• Prieš montuojant reikia atkreipti dėmesį į atstumą tarp garų rinktuvo ir kaitlentės. Šis atstumas turėtų būti 65 cm.
• Dujinėms viryklėms atstumą reikia matuoti nuo grotelių, o elektrinėms kaitlentėms – nuo stiklinio paviršiaus.

Jūsų naujasis prietaisas energiją naudoja itin taupiai. Šiame dokumente rasite patarimų, kaip naudojant prietaisą sutaupyti daugiau energijos ir kaip deramai sutvarkyti nebetinkamą naudoti prietaisą.

3.2 Ką derėtų daryti norint taupyti energiją:

• Kad gaminant valgį garų rinktuvas veiktų efektyviai ir tyliai, užtikrinkite pakankamą oro įsiurbimą.
• Ventiliatoriaus greitį nustatykite atsižvelgdami į garų kiekį virtuvėje. Didelį greitį naudokite tik tada, kai yra būtina. Mažesniu greičiu veikiantis ventiliatorius naudoja mažiau energijos.
• Iš anksto nustatykite didesnį ventiliatoriaus greitį, jeigu žinote, kad virtuvėje kils tiršti dūmai. Garų rinktuvas turi dirbti kur kas ilgiau, kad ištrauktų po visą virtuvę pasklidusius dūmus.
• Išjunkite garų rinktuvą, kai jo nenaudojate.
• Valykite arba keiskite filtrą nurodytais intervalais, tokiu būdu padidinsite ventiliacijos

efektyvumą ir neleisite kilti galimo gaisro pavojui.

3.3 Prietaiso montavimas

ATSARGIAI

Atlikdami gręžimo ir pjovimo darbus mūvėkite apsaugines pirštines ir būkite užsidėję apsauginius akinius.

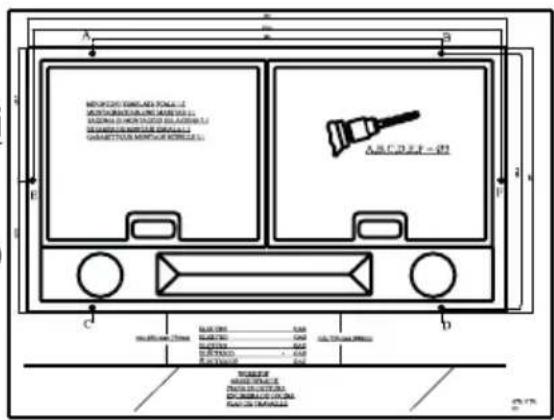

Tvirtinimo skylių gręžimas

• Priklijuokite kartu su prietaisu tiekiamą montavimo šabloną prie paviršiaus, ant kurio montuosite.
• 4 mm skersmens grąžtu išgręžkite skyles ant šablono raidėmis A, B, C, D pažymėtose vietose. Pav. 6

Pav. 7

3 Prietaiso montavimas ir naudojimas

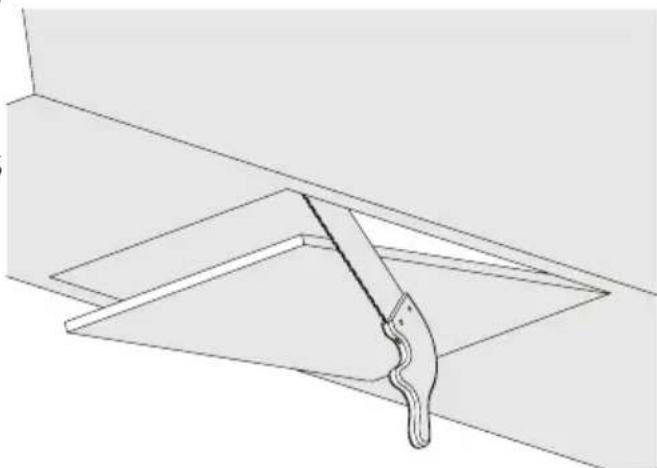

- Spintelės, kurioje bus montuojamas garų rinktuvas, apačioje išpjaukite techniniame brėžinyje nurodyto dydžio angą (Pav. 7).

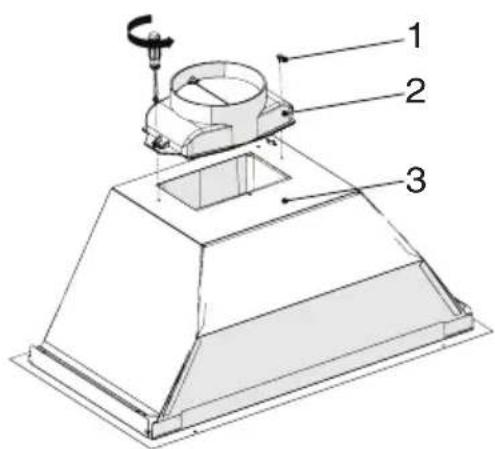

Pav. 8

1. 3,5 x 9,5 varžtas
2. 120 mm skersmens plastikinis ortakis
3. Korpusas, vožtuvas, kaištis, lizdas

Dviem 3,5 x 9,5 varžtais pritvirtinkite plastikinį ortakį prie prietaiso korpuso. (Pav. 8) Netrinkite jo į paviršių. Pav. 8

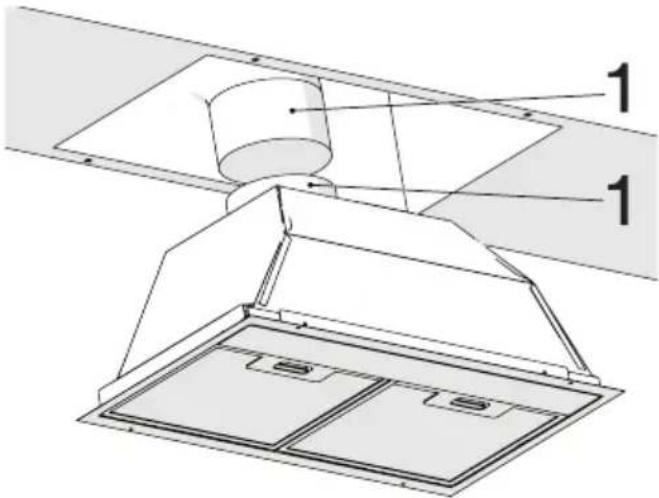

1. Oro išleidimo vamzdis
2. Garo rinktuvo oro ištraukimo ortakis

Pritvirtinkite oro išleidimo vamzdį prie oro ištraukimo ortakio ir užfiksuokite veržikliu (Pav. 9).

ATSARGIAI

Aliuminio vamzdžio išlinkimai ir alkūnės mažina oro siurbimo galią, dėl to jų skaičių reikėtų stengtis sumažinti iki minimumo.

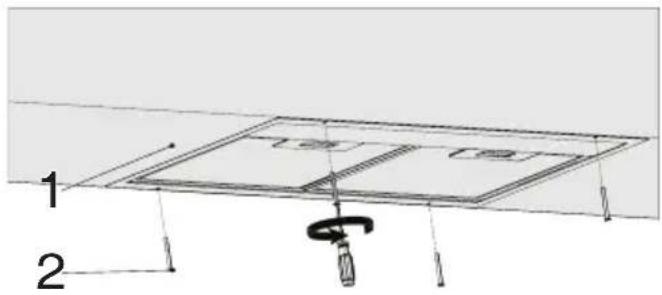

Pav. 10

1. Virtuvės spintelės vaizdas iš apačios
2. 4x40 garų rinktuvo montavimo varžtas

Įstatykite garų rinktuvą į virtuvės spintelę ir pritvirtinkite jį prie anksčiau išgręžtų 4 montavimo skylių (Pav. 10).

3.4 Prietaiso naudojimas

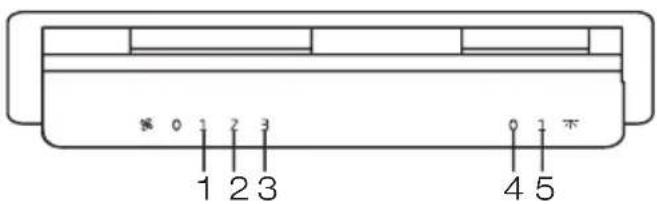

3.4.1 Jungiklio naudojimas

• Lemputės jungiklį nustatykite į padėtį „0“, kad išjungtumėte lemputę.
• Lemputės jungiklį nustatykite į padėtį „1“, kad įjungtumėte lemputę.
• Variklio jungiklį nustatykite į padėtį „0“, kad išjungtumėte variklį.
• Variklio greitį galima keisti atsižvelgiant į gaminant maistą kylančių garų tirštumą nuo 1 (mažiausio) greičio iki 3 (didžiausio) greičio.

3 Prietaiso montavimas ir naudojimas

3.4.2 Skaitmeninio jungiklio naudojimas

A- 1. Lygio mygtukas B- 2. Lygio mygtukas C- Skaitmeninis ekranas D- 3. Lygio mygtukas E- Lemputės įjungimo/išjungimo mygtukas

(A) mygtukas: Paspaudus šį mygtuką garų rinktuvas veikia pirmu greičiu. (Rodoma ekrane) Norint išjungti prietaisą antrą kartą paspaudus šį mygtuką ekranas ir garų rinktuvas išsijungia. (B) mygtukas: Paspaudus šį mygtuką garų rinktuvas veikia antru greičiu. (Rodoma ekrane) Norint išjungti prietaisą antrą kartą paspaudus šį mygtuką ekranas ir garų rinktuvas išsijungia. (E) mygtukas: Paspaudus šį mygtuką garų rinktuvas veikia trečiu greičiu. (Rodoma ekrane) Norint išjungti prietaisą antrą kartą paspaudus šį mygtuką ekranas ir garų rinktuvas išsijungia. (C) Skaitmeninis ekranas: Jame rodomas pasirinktas greitis ir įspėjamieji simboliai. (D) Lemputės įjungimo/išjungimo mygtukas: Paspaudę šį mygtuką galite apšviesti maisto ruošimo zoną.

Metalinių filtrų valymo periodiškumas: Filtrus reikėtų valyti tada, kai ekrane pasirodys simbolis „C“ (kas 60 valandų), arba kas keturias savaites (priklausomai nuo naudojimo). Kai išvalysite ir įstatysite filtrus atgal, nuspauskite ir 3 sekundes palaikykite A mygtuką (kai prietaisas yra išjungtas), kad ištrintumėte simbolį „C”. Ekrane pasirodys raidė E ir prietaisas pradės veikti įprastu režimu. Jeigu pasirinksite naudoti prietaisą neištrynę C simbolio, paspaudus bet kurį variklio greičio nustatymo mygtuką ekrane 1 sekundę bus rodomas esamas variklio greitis ir po to vėl bus rodomas C simbolis, o variklis dirbs tokiu pasirinktu greičiu.

Automatinis išjungimas po 15 minučių: Jūsų prietaisas turi automatinio išjungimo funkciją; baigus gaminti maistą prietaisas toliau veikia tam tikrą laiko tarpą, kad būtų pašalinti kvapai ir ištraukti garai, o tada automatiškai išsijungia.

Norėdami įjungti automatinio išjungimo funkciją, 3 sekundes palaikykite nuspaudę atitinkamą pasirinkto greičio mygtuką (A, B, D). Po 15 minučių visos prietaiso darbinės funkcijos išsijungs.

3 Prietaiso montavimas ir naudojimas

Jeigu nuspausite atitinkamą pasirinkto greičio mygtuką, kai automatinio išjungimo funkcija yra įjungta, išjungsite automatinio išjungimo funkciją ir prietaiso variklis sustos. Ši funkcija taip pat bus išjungta perjungus kitą greitį. Jeigu norite, kad prietaisas išsijungtų automatiškai, turite iš naujo įjungti prietaiso automatinio išsijungimo funkciją.

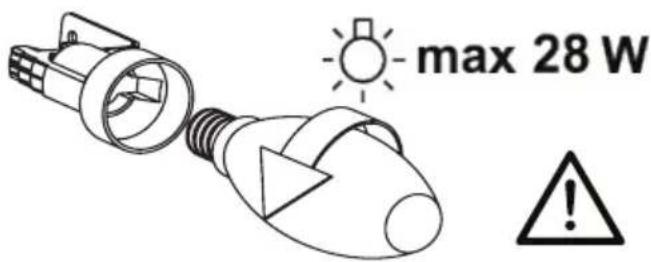

3.5 Lemputės keitimas

3.5.1 Lemputės-žvakutės keitimas

ĮSPĖJIMAS

Išjunkite garų rinktuvo maitinimą. Įkaitusios lemputės gali nudeginti rankas, todėl palaukite, kol jos atvės.

Pav. 11: Lemputės-žvakutės keitimas

Nuimkite aliumininį kasetinį filtrą. Išimkite perdegusią lemputę ir pakeiskite nauja tokio paties galingumo lempute. Pav. 11

3.5.2 Halogeninės lemputės keitimas

maks. 50 W

Pav. 12: Halogeninės lemputės keitimas

Norėdami pakeisti halogenines lemputes, iš galinės pusės paspauskite lemputės laikiklį ir ištraukite lemputę žemyn, tada šiek tiek pasukite prieš laikrodžio rodyklę ir ištraukite žemyn. Pav. 12

ĮSPĖJIMAS

Naudokite tik saugias volframo halogenines lemputes arba saugias metalo halogeno lemputes.

PASTABA:

Jeigu prietaisas sugestų arba būtų pažeistas, išjunkite saugiklį arba ištraukite prietaiso kištuką iš elektros lizdo ir iškvieskite įgaliotąjį priežiūros atstovą.

PASTABA:

Jei maitinimo kabelis yra pažeistas, jį privalo pakeisti gamintojas arba jo techninės priežiūros atstovas arba kitas kvalifikuotas asmuo, kad nekiltų pavojaus.

PASTABA:

Jeigu prietaiso lemputės perdegtų, išjunkite saugiklį arba ištraukite prietaiso kištuką iš elektros lizdo. Nedelsdami pakeiskite perdegusias lemputes, kad kitos lemputės nebūtų perkraunamos (prieš tai palaukite, kol lemputės atvės).

4 Valymas ir priežiūra

ATSARGIAI

Pažeidimų dėl korozijos pavojus. Kad nesusidarytų kondensatas, gamindami maistą visada naudokite prietaisą. Dėl kondensato gali atsirasti korozijos pažeidimai. Nedelsdami pakeiskite perdegusias lemputes, kad kitos lemputės nebūtų perkraunamos. Į vidų prasiskverbusi drėgmė gali pažeisti elektroniką. Niekada nevalykite valdiklių šlapia šluoste. Netinkamai valant galima pažeisti paviršių. Nerūdijančiojo plieno paviršius valykite tik braukdami šepetį pagal plauką. Nevalykite valdiklių nerūdijančiojo plieno valikliu. Šveičiamosios arba trinamos valymo priemonės gali pažeisti paviršių. Niekada nenaudokite šveičiamųjų arba trinamų valymo priemonių. Yra pavojus, kad atgal tekantis kondensatas gali sugadinti prietaisą. Oro išleidimo iš prietaiso kanalą sumontuokite taip, kad jis būtų nukreiptas 1° žemyn nuo prietaiso.

ATSARGIAI

Šį prietaisą galima naudoti oro ištraukimo ir oro cirkuliavimo režimu.

Oro ištraukimo režimas

Įtrauktas oras yra išvalomas alyvos filtrais ir išleidžiamas per vamzdyną. (Pav. 3) Norint nukreipti nešvarų orą į nenaudojamą dūmtraukį arba išmetamųjų dujų dūmtakį, būtina gauti įgalioto dūmtakių valymo specialisto leidimą. Norint išleisti nešvarų orą per išorinę sieną, derėtų naudoti teleskopinį perėjimą per sieną.

Įtrauktas oras yra išvalomas alyvos filtrais ir aktyviosios anglies filtru ir yra išleidžiamas atgal į virtuvę. Pav. 4

PASTABA!

Nešvaraus oro negalima nukreipti nei į dūmtraukį arba išmetamųjų dujų dūmtakį, nei į patalpų, kuriose sumontuoti šildymo įrenginiai, ventiliacinius ortakius.

Norint sulaikyti kvapą sukeliančias medžiagas, kai prietaisas naudojamas cirkuliavimo režimu, reikia sumontuoti aktyviosios anglies filtrą. Informacijos apie skirtingas galimybes naudoti prietaisą oro cirkuliavimo režimu, teiraukitės įgaliotojo atstovo. Tokiam naudojimo režimui būtinus priedus galima įsigyti atitinkamose pardavimo vietose, iš įgaliotųjų priežiūros atstovų arba internetinėje parduotuvėje.

Jūsų įsigytą prietaisą galima naudoti su anglies filtru. Anglies filtro uždėjimas:

1- Įstatykite anglies filtrą į jo korpusą. Pav. 15/1 2- Pasukite anglies filtrą pagal laikrodžio rodyklę, kad įsitikintumėte, ar šis yra tvirtai įstatytas. Pav. 15/2

Deramai nepritvirtintas anglies filtras gali nukristi ir sugadinti jūsų gaminį.

4 Valymas ir priežiūra

ATSARGIAI

Niekada neplaukite anglies filtro. Anglies filtrus laikykite vaikams nepasiekiamoje vietoje.

ATSARGIAI

Neprižiūrimi vaikai negali atlikti valymo ir naudotojo atliekamų techninės priežiūros darbų.

• Šveičiamosios arba trinamos valymo priemonės gali pažeisti paviršių. Niekada nenaudokite šveičiamųjų ir trinamų valymo priemonių. Jūsų prietaisui tinkančias valymo priemones ir apsaugines medžiagas įsigykite iš įgaliotojo serviso. Prietaiso ir valdiklių paviršius yra neatsparus braižymui.
• Paviršių valykite švelnia ir drėgna šluoste, indų plovimo skysčiu arba švelnia stiklo plovimo priemone. Pridžiūvusius ir prikibusius nešvarumus suminkštinkite drėgna šluoste. Negramdykite!
• Sausos šluostės, subraižyti galinčios kempinės, priemonės, kurias reikia trinti, smėlis ir kitos efektyvios valymo priemonės, kurių sudėtyje yra mineralinio vandens, rūgšties arba chlorido, valymui netinka.
• Nerūdijančiojo plieno paviršių valykite tik paviršiaus nušlifavimo kryptimi.
• Valdymo blokų nevalykite nerūdijančiojo plieno valymo priemonėmis arba šlapiomis šluostėmis. Metalinių alyvos filtrų valymas: Senuose metaliniuose alyvos filtruose kaupiasi virtuvėje susidaranti drėgmė ir garuose esančios riebalų dalelės. Reguliariai naudojant prietaisą (nuo 1 iki 2 valandų per dieną), metalinius alyvos filtrus reikia valyti maždaug kartą per 3 mėnesius.
• Nenaudokite pernelyg efektyvių, rūgštinių arba ėsdinančių valymo priemonių.
• Metalinių alyvos filtrų valymui naudokite drėgną šluostę, ja nuvalykite šiuos filtrus prietaise laikančias dalis.
• Metallinius alyvos filtrus galima plauti indaplovėje arba rankomis.
• Nepurkškite valymo priemonių tiesiai ant prietaiso.
• Nestatykite ant prietaiso degių ir (arba) sunkių

dekoracijų.

4.1 Plovimas indaplovėje

• Plaunant indaplovėje spalva gali šiek tiek pasikeisti. Tai neturi įtakos metalinio alyvos filtro veikimui.
• Itin nešvarių metalinių alyvos filtrų neplaukite kartu su indais.
• Metalinius alyvos filtrus į indaplovę sudėkite laisvai. Į indaplovę dedamų metalinių alyvos filtrų nederėtų sugrūsti.

4.2 Plovimas rankomis

• Sunkiai pašalinamiems nešvarumams nuvalyti galima naudoti specialią riebalus tirpdančią priemonę. Šią priemonę galima įsigyti iš įgalioto prekybos centro.
• Pamerkite metalinį alyvos filtrą į karštą vandenį su indų plovimo skysčiu.
• Nuvalykite šepečiu ir palaukite, kol skystis gerai nuvarvės nuo metalinio alyvos filtro. Nuvalytus filtrus gerai išskalaukite.
• Techninės specifikacijos ir ši instrukcija gali būti keičiamos iš anksto neįspėjus.
• Šis prietaisas atitinka Elektros ir elektroninės įrangos atliekų išmetimo kontrolės reglamentą.
• Šis garų rinktuvas yra skirtas naudoti virš kaitlentės. Įsitikinkite, kad siena yra pakankamai tvirta, jog atlaikytų garų rinktuvo svorį. Sienos griovimo arba spintelės pjaustymo ir panašių darbų, kuriuos reikia atlikti norint sumontuoti prietaisą, kaštus turi padengti klientas. Garų rinktuvą galima prijungti prie ortakio, kuriuo įtrauktas oras būtų pašalinamas, arba naudoti atskirai (su anglies filtru). Atkreipkite dėmesį į sunkumus, su kuriais galima susidurti prieš pradedant montuoti arba montavimo metu. Montavimą turėtų atlikti įgaliotas aptarnavimo atstovas. Montavimo darbus turėtų atlikti ventiliacijos sistemas išmanantis įgaliotas specialistas. Pramonės ministerijos nustatytas prietaiso eksploatavimo laikas (laikotarpis, kurio metu yra tiekiamos tinkamam prietaiso veikimui užtikrinti reikalingos atsarginės dalys) yra 10 (dešimt) metų.

4 Valymas ir priežiūra

• Kad pernešimo ir pervežimo metu prietaisas ir jo dalys nebūtų pažeistos, prietaisą būtina laikyti originalioje pakuotėje.
• Pernešimo metu prietaisą laikykite įprastoje padėtyje.
• Nenumeskite prietaiso ir saugokite jį nuo pažeidimų transportavimo metu. Gedimams ir pažeidimams, kurie atsirado transportavimo metu po to, kai prietaisas buvo pristatytas klientui, garantija netaikoma.
