Bränd	Beko
Mudel	HNU51312S
Toote tüüp	Köögikubu
Toitevool	220-240 V ~ 50 Hz
Mootori võimsus	1 x 125 W
Valgustuse võimsus	2 x 3 W LED
Isolatsiooniklass	I klass
Soovitatav kaitse	Max 6 A
Kiiruste arv	3 kiirust (1, 2, 3)
Juhtseadmed	Lüliti või digitaalne ekraaniga
Minimaalne kaugus kubu ja pliidiplaadi vahel	65 cm
Väljalasketoru läbimõõt	120 mm või 150 mm
Rasvafilter	Alumiiniumist rasvafilter, nõudepesumasinas pestav
Söefilter (valikuline)	Saadaval retsirkulatsioonirežiimi jaoks
Automaatne väljalülitus	Jah, 15 minutit
Valgustus	LED, ohuklass 1 (mitte vaadata otse üle 100 sekundi)
Filtri puhastamine	Iga 3 kuu tagant või iga 60 töötunni järel (märguanne 'C')
Mõõtmed (L x S x K)	530 x 310 x 245 mm (hinnanguline joonise järgi)
Kaal	Täpsustamata, umbes 8 kg (hinnanguline)
Kasutusiga (varuosad)	10 aastat

Korduma kippuvad küsimused - HNU51312S BEKO

Kuidas paigaldada Beko HNU51312S köögikubu?

Paigalduse peab tegema kvalifitseeritud spetsialist. Järgige minimaalset vahemaad 65 cm kubu ja pliidiplaadi vahel. Kasutage kaasasolevat puurimismalli kubu kinnitusel. Tagage õige õhuväljastus toru läbimõõduga 120 või 150 mm.

Kuidas puhastada metallist rasvafiltrit?

Puhastage filtreid iga 3 kuu tagant või kui ilmub sümbol 'C'. Võite neid pesta nõudepesumasinas või käsitsi kuuma seebiveega. Kuivatage hoolikalt enne uuesti paigaldamist.

Mis on minimaalne kaugus kubu ja gaasipliidiplaadi vahel?

Minimaalne kaugus on 65 cm mõõdetuna pliidi resti pinnalt. Elektriliste pliidiplaatide puhul mõõtke klaaskeraamiliselt pinnalt.

Kuidas vahetada kubu lambipirni?

Lülitage esmalt toide välja. Oodake, kuni lambipirn jahtub. Eemaldage metallfilter, seejärel eemaldage defektne pirn ja asendage see sama võimsusega pirniga (2x3 W LED).

Mida tähendab sümbol 'C' digitaalekraanil?

Sümbol 'C' näitab, et on aeg puhastada metallfiltreid (iga 60 töötunni järel). Pärast puhastamist hoidke nuppu A all 3 sekundit (kubu välja lülitatud), et sümbol kustutada.

Kuidas aktiveerida kubu automaatne väljalülitus?

Automaatse väljalülituse aktiveerimiseks vajutage praeguse kiiruse nuppu (A, B või D) 3 sekundit. Kubu lülitub automaatselt välja 15 minuti pärast.

Kas ma saan selle kubu juures kasutada söefiltrit?

Jah, aktiivsöefilter on saadaval valikulisena retsirkulatsioonirežiimi jaoks (õhk suunatakse tagasi kööki). Paigaldage see keerates päripäeva oma pesasse. Söefiltrit ei pesta.

Millised kiirustasemed on saadaval?

Kubul on 3 kiirustaset: 1 (madal), 2 (keskmine) ja 3 (kõrge). Kasutage auru tihedusele vastavat taset. Kiirus 1 sobib pehmeks toiduvalmistamiseks, 3 tugevate aurude jaoks.

Kuidas kubu abil energiat säästa?

Kasutage võimalikult madalat kiirust. Lülitage kubu sisse enne, kui aur levib. Lülitage see pärast toiduvalmistamist välja. Puhastage filtreid regulaarselt, et säilitada tõhusust. Tagage ruumi hea ventilatsioon.

Mida teha pliidipõlengu korral?

Katkestage kohe kubu ja pliidiplaadi toide. Ärge kunagi kasutage vett õlipõlengu kustutamiseks. Katke leek kaanega või tulekindla tekiga. Vajadusel kutsuge pääste.

KASUTUSJUHEND HNU51312S BEKO

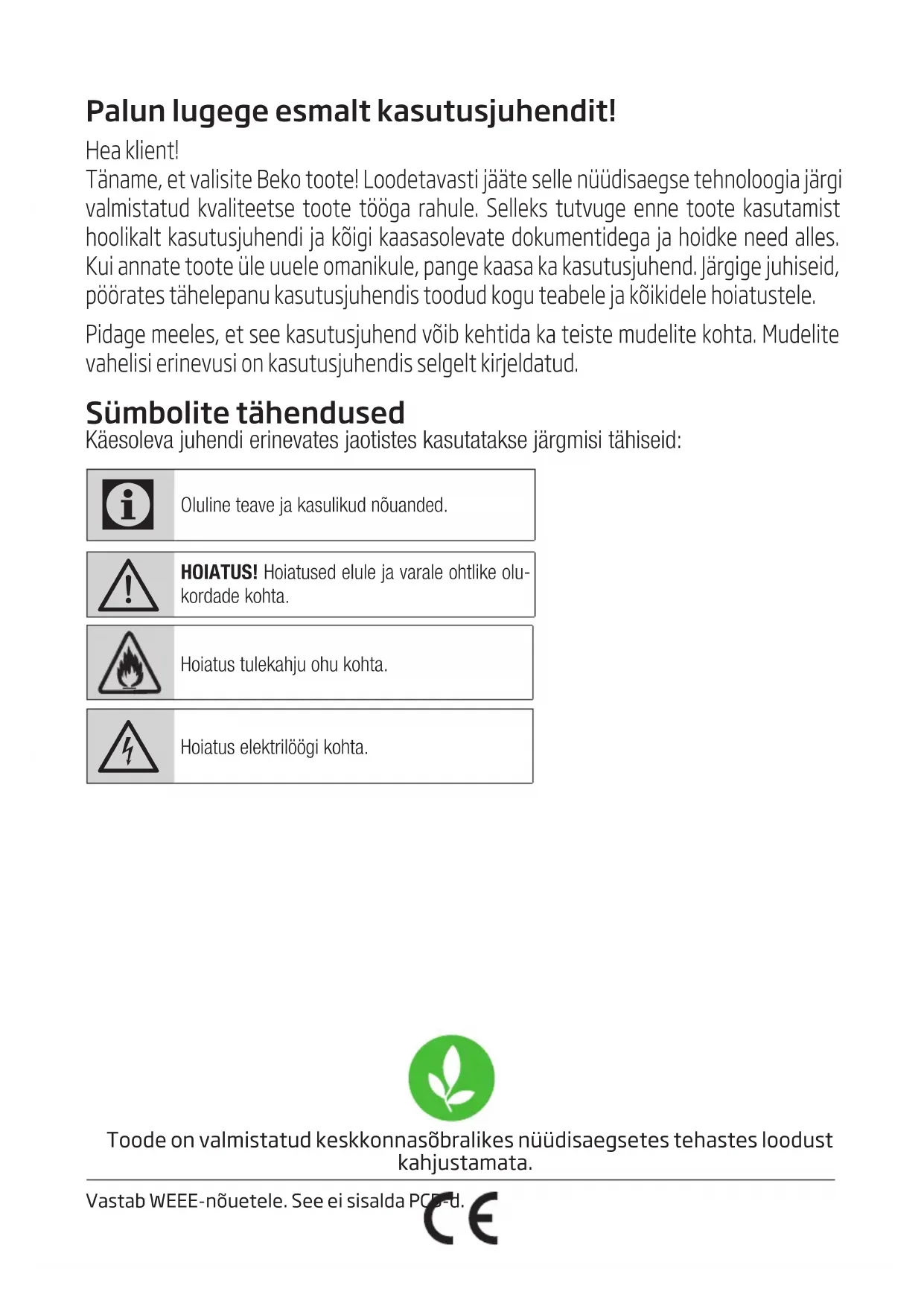

Täname, et valisite Beko toote! Loodetavasti jääte selle nüüdisaegse tehnoloogia järgi valmistatud kvaliteetse toote tööga rahule. Selleks tutvuge enne toote kasutamist hoolikalt kasutusjuhendi ja kõigi kaasasolevate dokumentidega ja hoidke need alles. Kui annate toote üle uuele omanikule, pange kaasa ka kasutusjuhend. Järgige juhiseid, pöörates tähelepanu kasutusjuhendis toodud kogu teabele ja kõikidele hoiatustele.

Pidage meeles, et see kasutusjuhend võib kehtida ka teiste mudelite kohta. Mudelite vahelisi erinevusi on kasutusjuhendis selgelt kirjeldatud.

Sümbolite tähendused

Käesoleva juhendi erinevates jaotistes kasutatakse järgmisi tähiseid:

Oluline teave ja kasulikud nõuanded.

HOIATUS! Hoiatused elule ja varale ohtlike olukordade kohta.

Hoiatus tulekahju ohu kohta.

Hoiatus elektrilöögi kohta.

Toode on valmistatud keskkonnasõbralikes nüüdisaegsetes tehastes loodust kahjustamata.

1 Olulised ohutus- ja keskkonnaalased juhised

1.1 Üldine ohutus

- Lapsed (alates 8-aastastest) ja isikud, kellel on tavapärasest väiksemad füüsilised, sensoorsed või vaimsed võimed ja kellel puuduvad piisavad kogemused ja teadmised, tohivad seadet kasutada nende ohutuse eest vastutava isiku järelevalve all või juhul, kui neid on juhendatud seadet ohutult kasutama ja nad mõistavad sellega kasutamisega kaasneda võivaid ohtusid.

- Lapsed ei tohi seadmega mängida. Lapsed ei tohi ilma vanemate järelevalveta seadet puhastada ega hooldustöid teha.

- Seade on ettenähtud kasutamiseks ainult kodumajapidamises.

- Seadme tööpinge on 220-240 V ~50-60 Hz.

- Seadme toitejuhtmel on kaitse maandatud pistik. Toitejuhtme pistik tuleb sisestada kaitsemaandatud pistikupessa.

- Elektriühendusi tohib teha ainult vastava väljaõppega elektrik.

- Vastasel juhul ei pruugi seade nõuetekohaselt töötada, võib saada kahjustada ning põhjustada õnnetusi.

- Jälgige, et toitejuhe ei jääks paigaldamise ajal millegi vahele kinni

ja et seda ei surutaks kokku. Toitejuhet ei tohi paigutada pliidi lähedale. Vastasel juhul võib toitejuhe sulama hakata ja põhjustada tulekahju.

- Ärge ühendage pistikut pessa enne, kui seade on oma kohale paigaldatud.

- Jälgige, et pistikule oleks lihtne juurde pääseda, et hädaolukorras saaks selle kiiresti pesast välja tõmmata.

- Ärge puudutage lampe, kui need on pikemat aega põlenud. Võite saada põletada, sest lambid on kuumad.

- Köögiõhupuhastid on mõeldud kasutamiseks tavapärase kodumajapidamise tingimustes. Muul otstarbel kasutamisel võivad need katki minna ja sel juhul garantii enam ei kehti.

- Järgige pädevate asutuste eeskirju õhu väljatõmbe kohta (see hoiatus ei kehti ilma lõõrita kasutamise korral).

- Ärge valmistage seadme all toitu, mis võib süttida.

- Lülitage seade tööle kohe pärast keedunõu, panni jms asetamist pliidile. Vastasel juhul võib kuumus seadme osi kahjustada, nii et need moonduvad.

1 Olulised ohutus- ja keskkonnaalased juhised

- Enne keedunõu, panni vms võtmist pliidilt lülitage seade välja.

- Ärge laske kuumal õlil pliidile minna. Kuuma õliga pannid võivad ise süttida.

- Pöörake tähelepanu kardinatele ja katetele, sest näiteks friikartulite valmistamisel võib õli põlema minna.

- Vahetage filtreid õigeaegselt. Filtrid võivad aja jooksul õliga saastuda ja põlema süttida.

- Ärge kasutage filtris materjale, mis ei ole tulekindlad.

- Ärge kasutage seadet ilma filtrita ja ärge eemaldage filtreid, kui seade töötab.

- Tulekahju korral eemaldage õhupuhasti ja pliit vooluvõrgust. (Tõmmake seadme pistik pesast välja või lülitage seade pealülitist välja).

- Kui seadet regulaarselt ei puhastata, võib tekkida tulekahju.

- Enne hooldustöid tõmmake seadme pistik pesast välja. (Tõmmake seadme pistik pesast välja või lülitage seade pealülitist välja).

- Negatiivne surve keskkonnas ei tohi ületada 4 Pa (4 x 10 baari), kui kasutate üheaegselt elektripliidi õhupuhastit ja seadmeid, millel on

muu toiteallikas kui elekter.

- Seadme kasutuskeskkonnas peab õli- või gaasiseadmete väljatõmbeõhk olema täielikult isoleeritud või seade peab olema hermeetilist tüüpi.

- Kasutage lõõri ühendamiseks 120-150 mm läbimõõduga torusid. Toruühendus peab olema võimalikult lühike ning sellel peab olema minimaalselt torupõlvi.

• Lapsed ei tohi seadmega mängida.

- Ohutuse tagamiseks kasutage "MAX 6 A" kaitset.

- Hoidke pakkematerjalid lastele kättesaamatult, sest need võivad olla lastele ohtlikud.

- Ohtude vältimiseks peab defektse toitejuhtme välja vahetama tootja, volitatud teenindus või samaväärse väljaõppega isik.

- Tulekahju korral tõmmake seadme pistik pesast välja, lülitage õhupuhasti ja pliit välja ning katke leegid. Ärge kunagi kasutage kustutamiseks vett.

Töötavate seadmete juurdepääsetavad osad võivad minna kuumaks.

- Seade ei ole mõeldud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega inimestele (kaasa arvatud lastele)

1 Olulised ohutus- ja keskkonnaalased juhised

või isikutele, kellel puuduvad selleks kogemused või teadmised, välja arvatud juhul, kui nende ohutuse eest vastutav isik seadme kasutamisel nende järele vaatab või neid juhendab.

• Seadme ja elektripliidi vahe peab pärast paigaldamist jääma vähemalt 65 cm.
• Õhupuhasti äratõmmet ei tohi ühendada õhukanalitega, milles liigub ka muud suitsu.
• Juhul, kui õhupuhastit kasutatakse koos seadmetega, mis kasutavad õhku ja kütust (nt kütteseadmed; veesoojendid, mida kasutatakse gaasi, diiselkütuse, söe või puuküttega), tuleb olla ettevaatlik. See võib põlemisele ebasoodsalt mõjuda, sest õhupuhasti tõmbab ruumis oleva õhu välja.

• See hoiatus ei kehti ilma lõõrita kasutamise korral.

- Tagage piisav ventilatsioon, kui elektripliidi õhupuhastit kasutatakse koos seadmetega, mis kasutavad õhku ja kütust (see ei kehti seadmete kohta, mis ainult õhku ruumi tagasi tõmbavad).

See toode ei sisalda kahjulikke ega keelatud aineid, mis on toodud Keskkonna- ja linnaplaneerimisministeeriumi koostatud "Elektri- ja elektroonikajäätmete seire eeskirjas". Seade vastab WEEE-eeskirjadele. See toode on valmistatud kvaliteetsetest materjalidest ning osadest, mida on võimalik ümber töödelda ning uuesti kasutada. Ärge visake kasutuskõlbmatuks muutunud seadet tavalise majapidamisprügi hulka. Kasutuselt kõrvaldatud seade tuleb viia vastavasse elektri- ja elektroonikaseadmete kogumispunkti. Teavet kogumispunktide kohta saate kohalikust omavalitsusest. Aidake säästa keskkonda ja loodusressursse, suunates kasutatud tooted taaskasutusse.

1.2 Seadme pakend

Seadme pakend on valmistatud ümbertöödeldavatest materjalidest.

Kõrvaldage need materjalid kasutuselt vastavalt kehtivatele eeskirjadele, et kaitsta keskkonda ja suunata materjalid ümbertöötlemisse.

1.1 WEEE-direktiivi täitmine ja kasutuselt kõrvaldatud seadmete kõrvaldamine

1 Olulised ohutus- ja keskkonnaalased juhised

1.3 Oht elule: mürgistusoht

Pilt 1: Mürgistusoht

Pilt 2: Mürgistusoht

Pakkematerjalid on lastele ohtlikud. Ärge lubage lastel pakkematerjalidega mängida.

Hajutatud põlemisgaasid võivad põhjustada mürgistuse. Kasutamiseks koos õhu väljalaskeavaga ärge kasutage seadet samaaegselt seadmetega, mis väljutavad mürgiseid gaase (nagu õhuringlusega ahjud, mis töötavad gaasi, õli, puidu või kivisöega, vanniahjud, veesoojendid jms), välja arvatud juhul, kui on tagatud piisav õhuvool. Pilt 3

Õhuringlusega seadmed (nt seadmed, mida kasutatakse gaasi, õli, puidu või kivisöega, vanniahjud, veesoojendid) tõmbavad paigalduskohast õhku välja ja väljastavad heitgaase läbi heitgaasisüsteemi (nt lõõr). Seade tõmbab kasutamise ajal õhku sisse köögist ja kõrvalruumidest. Kui õhku pole piisavalt, võib tekkida vaakum. Sel juhul tõmmatakse mürgised gaasid lõõrist ja heitgaasitorust tagasi teie kodumajapidamise ruumidesse. Pilt 1

Seade tõmbab kasutamise ajal õhku sisse köögist ja kõrvalruumidest. Kui õhku pole piisavalt, võib tekkida vaakum. Sel juhul tõmmatakse mürgised gaasid lõõrist ja heitgaasitorust tagasi teie kodumajapidamise ruumidesse. Pilt 1

Seetõttu tuleb alati tagada piisav puhta õhu juurdevool. (Pilt 2)

Õlifiltrisse kogunenud õli võib süttida. Puhastage õlifiltrit vähemalt iga kolme kuu tagant. Ärge kasutage seadet ilma õlifiltrita.

Õlifiltrisse kogunenud õli võib süttida. Puhastage õlifiltrit vähemalt iga kolme kuu tagant. Ärge kasutage seadet ilma õlifiltrita.

Õlifiltrisse kogunenud õli võib süttida. Ärge kasutage seadme lähedal lahtist tuld (nt flambeerimine vms). Seadme tohib paigaldada ainult tahke küttega (nt puit või süsi) küttekeha lähedale, tingimusel, et sellel on olemas suletav kate, mida ei saa eemaldada. Küttekeha ei tohi põhjustada sädemete teket.

Köögiviljade praadimisel õlis või rasvas võib kergesti tekkida tulekahju. Sel juhul tuleb olla eriti tähelepanelik. Ärge proovige tulekahju veega kustutada.

Lülitage pliit välja. Katke leegid ettevaatlikult kaane, tulekustutustekiga või sarnase esemega.

1 Olulised ohutus- ja keskkonnaalased juhised

Gaasipliidid, millel ei ole keedunõusid, lähevad töötamise ajal väga kuumaks. Seetõttu võib pliidi kohale paigaldatud ventilatsiooniseade saada kahjustada või põlema minna. Kasutage gaasipliiti ainult koos keedunõudega.

Üheaegselt rohkem kui ühe gaasipliidi kasutamise korral võib tekkida suur kuumus. Seetõttu võib pliidi kohale paigaldatud ventilatsiooniseade saada kahjustada või põlema minna. Ärge kasutage üheaegselt kaht gaasipliiti suurel leegiseadistusel kauem kui 15 minutit. Üle 5 kW võimsusega põleti (Wok) on võrdväärne kahe gaasipõletiga.

OHT! Vigastusoht!

Paigaldamise ajal võivad teravad servad põhjustada vigastuse. Kasutage seadme paigaldamise ajal alati kaitsekindaid.

Kõik transpordipoldid ja turvakatted tuleb paigaldada vastavalt kasutusjuhendis toodud juhistele, et vältida seadme ümberkukkumist.

Seadmele asetatud esemed võivad alla kukkuda. Ärge asetage midagi seadme peale.

LED-tuli on väga ere ja võib kahjustada silmi (ohuklass 1). Ärge vaadake otse sisselülitatud LED-tule poole kauem kui 100 sekundit.

HOIATUS! Elektrilöögi oht!

Rikkis seade võib põhjustada elektrilöögi. Ärge kasutage rikkis seadet. Tõmmake selle pistik pesast välja või lülitage kaitse kaitsmekapist välja. Helistage klienditeenindusse.

Juhiseid eirates tehtud remont on ohtlik. Seadet tohib remontida ja katkiseid elektrijuhtmeid tohib vahetada ainult meie ettevõtte klienditeeninduskeskuste tehnik. Tõmmake seadme pistik pesast välja või lülitage kaitse kaitsmekapist välja. Helistage klienditeenindusse.

Seadmesse sattuv vesi võib põhjustada elektrilöögi. Ärge kasutage kõrgsurve- või aurupuhastusseadmeid.

ETTEVAATUST!

Seadme juurdepääsetavad osad võivad pliidi kasutamise ajal kuumaks minna.

Kui seadme remontimisel ei ole järgitud kehtivaid juhiseid, lülitage kaitse välja või tõmmake seadme pistik pesast välja. Seadet tohib remontida ainult volitatud klienditeeninduses või volitatud edasimüüjate juures.

Kui seadme remontimisel ei ole järgitud kehtivaid juhiseid, lülitage kaitse välja või tõmmake seadme pistik pesast välja. Seadet tohib remontida ainult volitatud klienditeeninduses või volitatud edasimüüjate juures.

1 Olulised ohutus- ja keskkonnaalased juhised

OHT!

Põletusoht! Elektrilöögi oht!

Enne puhastamist ja hooldustöid laske seadmel jahtuda. Lülitage kaitse välja või tõmmake seadme pistik pesast välja.

Niiskuse sattumisel seadme elektroonilistesse komponentidesse võib seade saada kahjustada. Ärge puhastage juhtnuppe niiske lapiga!

Valest puhastamisest tulenev pinna kahjustamise oht. Puhastage roostevabast terasest pindu ainult harjamise suunas. Ärge kasutage roostevabast terasest pindade puhastamiseks mõeldud vahendit juhtnuppude puhastamiseks.

Abrasiivsed või kummist puhastusvahendid võivad pinda kahjustada. Ärge kunagi kasutage abrasiivseid või kummist puhastusvahendeid.

ETTEVAATUST!

Roostekahjustuse oht. Kondensatsioonivee tekkimise vältimiseks lülitage seade alati enne toiduvalmistamist tööle. Kondensatsioonivesi võib põhjustada roostekahjustusi. Vahetage rikkis lambid kohe, et vältida ülejäänud lampide ülekuumenemist. Niiskuse sattumisel seadme elektroonilistesse komponentidesse võib seade saada kahjustada. Ärge puhastage juhtnuppe niiske lapiga! Valest puhastamisest tulenev pinna kahjustamise oht. Puhastage roostevabast terasest pindu ainult harjamise suunas. Ärge kasutage roostevabast terasest pindade puhastamiseks mõeldud vahendit juhtnuppude puhastamiseks. Abrasiivsed või kummist puhastusvahendid võivad pinda kahjustada. Ärge kunagi kasutage abrasiivseid või kummist puhastusvahendeid. Kondensatsioonivee tagasivool võib seadet kahjustada. Paigaldage õhu väljalaskelõõr 1° kallakuga, veidi seadme poole kaldu.

ETTEVAATUST!

Seadet saab kasutada õhu väljatõmberežiimis ja õhuringlusrežiimis.

Õhu väljatõmberežiim

Seadmesse tõmmatud õhk puhastatakse õlifiltrites ja väljutatakse torude kaudu. (Pilt 3) Kui soovite, et heitõhk tõmmatakse suitsu- või heitgaasi lõõri, peate selleks saama volitatud lõõripuhastusspetsialisti loa. Heitõhu suunamisel läbi välisseina tuleb kasutada teleskoopseinaseadet.

2 Üldist seadme kohta

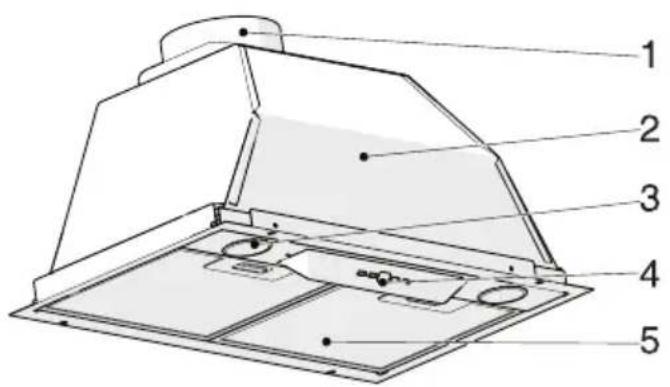

2.1 Ülevaade

1. Tõmbeõhupuhasti
2. Korpus
3. Pliidi valgustus
4. Juhtpaneel
5. Alumiiniumist õlifilter

2.2 Tehnilised andmed

Seade vastab Euroopa CE-direktiividele 2014/30/EL (elektromagnetilise ühilduvuse direktiiv) ja 2014/35/EU (madalpinge direktiiv (LVD)).

Toitepinge 220-240 V, 50 Hz
Lambi võimsus (W) 2 x 3 W
Mootori võimsus (W) 1 x 125 W
Mootori isolatsiooniklass F
Isolatsiooniklass KLASS I

Tootjal on õigus teha tehnilisi ja kujunduslikke muudatusi. Tehnilisel joonisel toodud mõõtmed on millimeetrites. Pilt on ainult illustreeriv ja annab teada, millised osad seadmel on. Seadme osad võivad sõltuvalt mudelist erineda. Pildid on vaid illustreerivad.

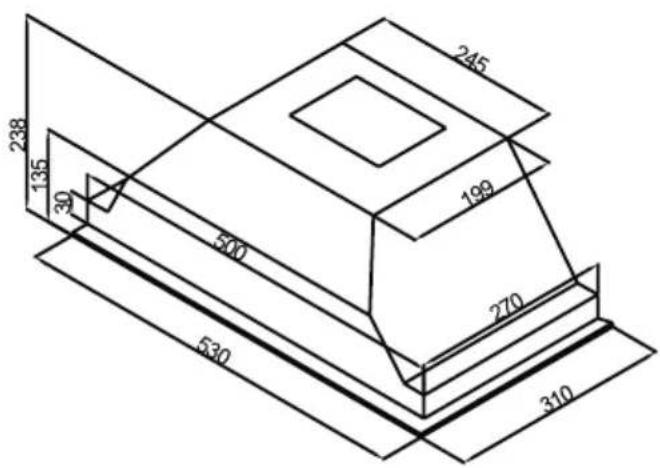

2.3 Mõõtkavas tehniline joonis

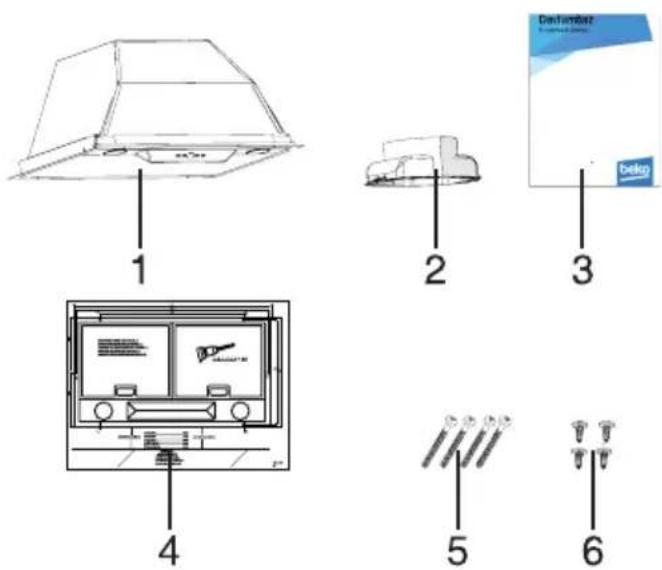

2.4 Pakendi sisu

1. Õhupuhasti
2. ∅120 mm plastikust õhukanal
3. Kasutusjuhend
4. Paigaldusskeem
5. 4x 4x40 kruvi (kasutatakse õhupuhasti paigaldamiseks)
6. 3,5 x 9,5 kruvi (kasutatakse plastlõõri paigaldamiseks)

3 Seadme paigaldamine ja kasutamine

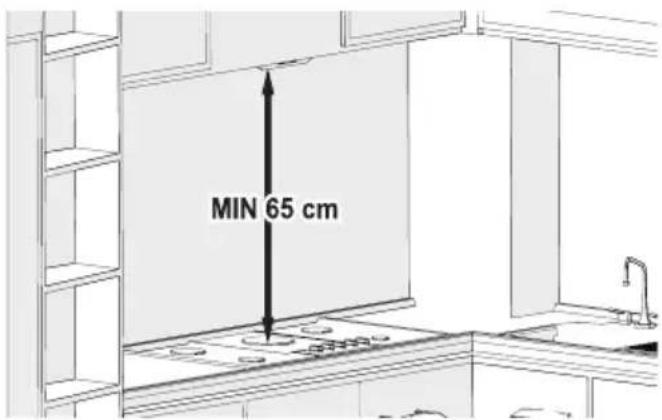

3.1 Seadme paigutamine

• Enne paigaldamist tuleks tähelepanu pöörata pliidi ja õhupuhasti vahemaale. See peaks olema 65 cm.
• Mõõtmine tuleb teha gaasipliitide grillipinnalt ja elektripliitide klaaspinnalt.

Seade on eriti energiasäästlik. Siit leiate mõned nõuanded, kuidas seadme kasutamise ajal rohkem energiat säästa ja kuidas seadet nõuetekohaselt kasutuselt kõrvaldada.

• Tagage piisav õhu sissevõtmine, et seade töötaks tulemuslikult ja vähese müraga.
• Seadistage ventilaatori tase vastavalt aurutihedusele köögis. Kasutage kõige kõrgemat taset ainult vajaduse korral. Madalama ventilaatoritaseme korral on energiakulu väiksem.
• Kui eeldatakse, et kööki tekib tihe suits, valige juba eelnevalt kõrgem ventilaatoritase. Köögis juba levinud suitsu eemaldamiseks on vaja õhupuhasti pikemaks ajaks tööle lülitada.
• Kui te seadet enam ei kasuta, siis lülitage see välja.
• Puhastage või vahetage filtrit kasutusjuhendis toodud vahemiku tagant, sest nii on ventilatsioon tulemuslikum ja tulekahju oht kõrvaldatud.

oon tulemuslikum ja tulekahju oht kõrvaldatud.

3.3 Seadme paigaldamine

ETTEVAATUST!

Kasutage aukude puurimise ja lõikamistööde ajal kaitsekindaid ja -prille.

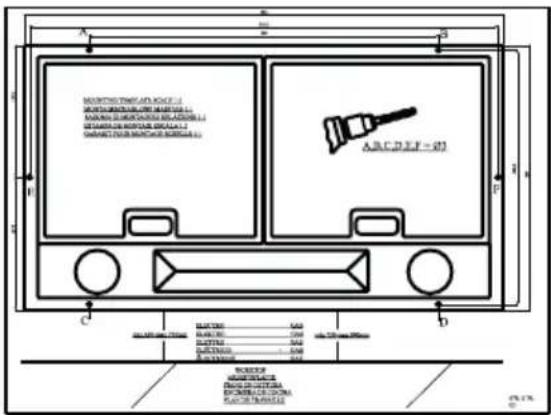

• Asetage seadmega kaasas olev paigaldusšabloon pinnale, kuhu kavatsete seadme paigaldada.
• Puurige paigaldusšablooni A, B, C ja D tähistuste juurde augud, kasutades selleks ∅4 mm puuriotsakut. (Pilt 6)

Pilt 7

3 Seadme paigaldamine ja kasutamine

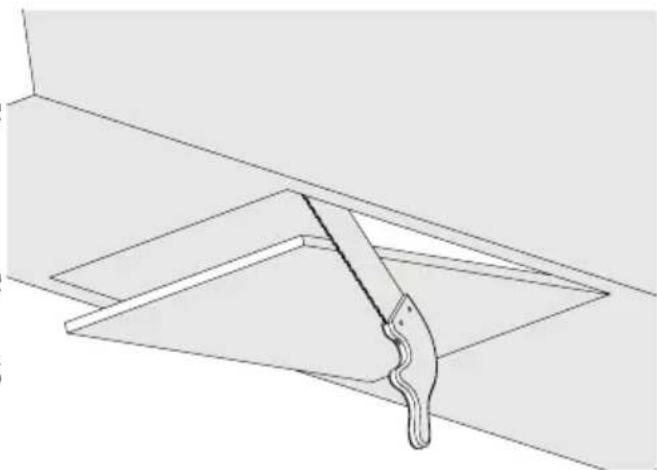

Lõigake köögikapi alumine pind, kuhu õhupuhasti paigaldatakse, tehnilisel joonisel täpsustatud mõõtmetesse (pilt 7).

Pilt 8

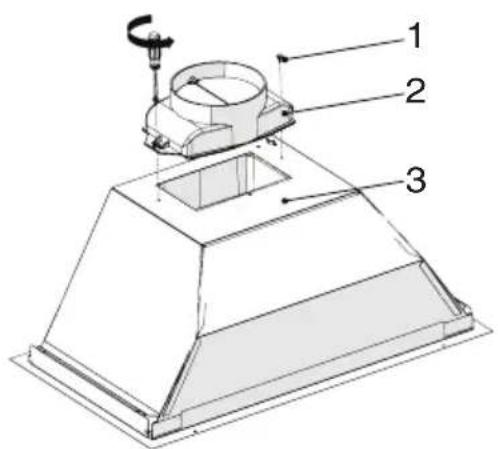

Kinnitage pakendis olev plastlõör seadme korpuse külge, kasutades selleks kaht kruvi (3,5 x 9,5). (Pilt 8) Ärge hõõruge seda vastu pinda.

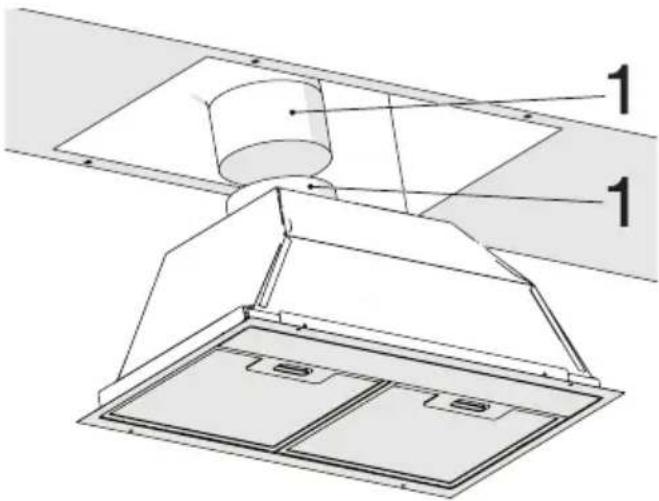

1. Õhu väljatõmbetoru
2. Õhupuhasti õhu väljatõmbelõõr

Kinnitage õhu väljatõmbetoru õhu väljatõmbelõõri külge, kasutades selleks klambrit (pilt 9).

ETTEVAATUST!

Alumiiniumtoru pöörangud ja põlved põhjustavad õhu väljatõmbevõimsuse vähenemise ning seetõttu tuleb nende kasutamist vältida.

Pilt 10

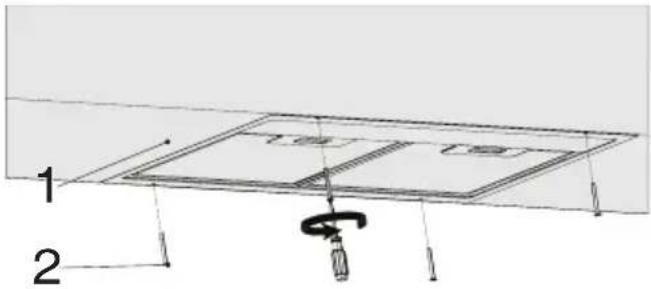

1. Köögikapi altvaade
2. 4 x 40 õhupuhasti paigaldamise kruvi

- Asetage õhupuhasti köögikappi ja kinnitage see nelja eelnevalt puuritud kinnitusavasse (pilt 10).

3.4 Seadme kasutamine

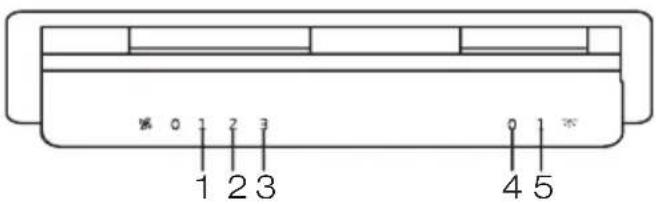

3.4.1 Päästiklüliti kasutamine

• Lambi väljalülitamiseks viige lambi lüliti asendisse '0'.
• Lambi sisselülitamiseks viige lambi lüliti asendisse '1'.
• Mootori väljalülitamiseks viige mootori lüliti asendisse '0'.
• Mootorit saab kasutada kiirusel 1-3 vastavalt köögis oleva auru hulgale.

3 Seadme paigaldamine ja kasutamine

3.4.2 Digitaallüliti kasutamine

A-1. Tasemenupp B- 2. Tasemenupp C- Digitaalekraan D-3. Tasemenupp E - Lambi sisse-välja lülitamise nupp

(A) Nupp: Selle nupu vajutamisel hakkab seade tööle kiirusel 1. (Ilmub ekraanile) Selle nupu uuesti vajutamisel õhupuhasti väljalülitamisel lülituvad ekraan ja õhupuhasti välja. (B) Nupp: Selle nupu vajutamisel hakkab seade tööle kiirusel 2. (Ilmub ekraanile) Selle nupu uuesti vajutamisel õhupuhasti väljalülitamisel lülituvad ekraan ja õhupuhasti välja. (E) Nupp: Selle nupu vajutamisel hakkab seade tööle kiirusel 3. (Ilmub ekraanile) Selle nupu uuesti vajutamisel õhupuhasti väljalülitamisel lülituvad ekraan ja õhupuhasti välja. (C) Digitaalekraan: Sellele ekraanile ilmuvad valitud kiirus ja hoiatussümbolid. (D) Lambi sisse-välja lülitamise nupp: Toiduvalmistusala valgustamiseks vajutage seda nuppu.

Metallfiltrite puhastusvahemikud: Filtreid tuleb puhastada juhul, kui ekraanile ilmub sümbol "C" (iga 60 tunni järel) või iga nelja nädala tagant (vastavalt kasutussagedusele). Kui olete filtrid puhastanud ja paigaldanud, vajutage sümboli "C" kustutamiseks ekraanilt rohkem kui 3 sekundi jooksul alla nupp A (seade peab olema välja lülitatud). Ekraanile ilmub täht E ja seade läheb tagasi tavapärasesse töörežiimi. Kui soovite seadet edasi kasutada ilma sümbolit C kustutamata, ilmub mis tahes kiiruse tasemenupu vajutamisel 1 sekundiks ekraanile kiirus ja seade hakkab valitud tasemel tööle, kuni sümbol C uuesti ekraanile ilmub.

Automaatne seiskumine 15 minuti pärast: Seadmel on automaatne seiskumisfunktsioon, et kõrvaldada köögilõhnad ja tõmmata pärast toiduvalmistamise lõpetamist aur välja ja et seade pärast mõnda aega ventileerimist välja lülituks.

Automaatse seiskumisfunktsiooni aktiveerimiseks hoidke vastava kiiruse nuppu (A, B, D) 3 sekundit all. 15 minuti töö lõppedes seadme kõik funktsioonid seiskuvad.

3 Seadme paigaldamine ja kasutamine

Automaatse seiskumise funktsioon desaktiveeritakse ja seadme mootor jääb seisma, kui vajutate hetkel aktiivse kiiruse nuppu ja automaatse seiskumise funktsioon on aktiivne. See funktsioon aktiveeritakse, kui lülitate seadme erinevatele kiirustasemetele. Kui soovite, et seade jääks automaatselt seisma, peate seadme automaatse seiskumise funktsiooni uuesti aktiveerima.

3.5 Lambi vahetamine

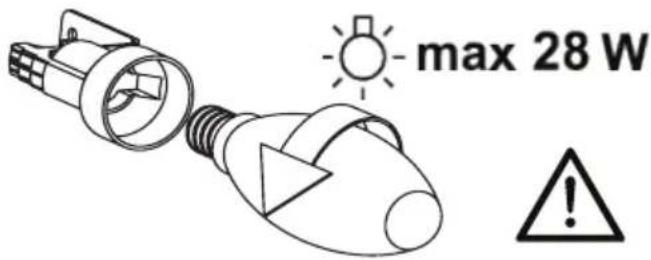

3.5.1 Lambipirni vahetamine

HOIATUS!

Tõmmake seadme pistik pesast välja. Kuumad lambid võivad käsi põletada, seega oodake, kuni lambid on jahtunud.

Pilt 11: Lambipirni vahetamine

- Eemaldage alumiiniumist filtrikassett. Eemaldage rikkis lamp ja asendage see samaväärsega. Pilt 11

3.5.2 Halogeenpirni vahetamine

max 50 W

Pilt 12: Halogeenpirni vahetamine

- Halogeenpirnide vahetamiseks suruge pirnihoidiku tagakülge allapoole ja eemaldage pirn allapoole tõmmates ning seejärel veidi vastupäeva keerates ja allapoole liigutades. Pilt 12

HOIATUS!

Kasutage ainult volfram- või metallhalogeenniidiga lampi.

MÄRKUS:

Kui seade läheb rikki või saab kahjustada, lülitage kaitse välja või tõmmake pistik pesast välja ja helistage klienditeenindusse.

MÄRKUS:

Kahjustada saanud toitejuhtme peab ohu vältimiseks välja vahetama tootja, klienditeeninduskeskus või vastava väljaõppe saanud tehnik.

MÄRKUS:

Kui seadme lambid on defektsed, lülitage kaitse välja või tõmmake pistik pesast välja. Vahetage rikkis lambid kohe, et vältida ülejäänud lampide ülekuumenemist (enne vahetamist oodake, kuni lambid on jahtunud).

4 Puhastamine ja hooldustööd

Seadmesse tõmmatud õhk puhastatakse õlifiltrites ja aktiivsöefiltris ning suunatakse kööki tagasi. Pilt 4

MÄRKUS!

Heitõhku ei tohiks tõmmata suitsu- ega heitgaasi lõõri ega lõõri, mida kasutatakse muude ruumide ventileerimiseks, kuhu on paigaldatud küttekehad.

Lõhna tekitavate materjalide neutraliseerimiseks õhuringlusrežiimis peaksite paigaldama aktiivsöefiltri. Pidage nõu volitatud edasimüüjaga, et saada teada erinevate võimaluste kohta seadme kasutamiseks õhuringlusrežiimis. Vajalikke tarvikuid saate osta kauplustest, volitatud teenindusest või veebipoest.

Seade sobib kasutamiseks süsinikfiltriga. Süsinikfiltri paigaldamiseks:

1- Asetage süsinikfilter oma korpusesse. Pilt 15/1 2- Keerake süsinikfiltrit päripäeva veendumaks, et see on tihedalt sisestatud. Pilt 15/2

Res.13

Res.14Res.15

Valesti paigaldatud süsinikfilter võib alla kukkuda ja seadet kahjustada.

ETTEVAATUST!

Süsinikfiltreid ei tohi pesta. Hoidke süsinikfiltrid lastele kättesaamatult.

ETTEVAATUST!

Lapsed tohivad seadet puhastada ja hooldustöid teha ainult järelevalve all.

- Abrasiivsed või kummist puhastusvahendid võivad pinda kahjustada. Ärge kunagi kasutage abrasiivseid või kummist puhastusvahendeid. Ostke sobivaid puhastusvahendeid ja kaitsematerjale vaid volitatud klienditeeninduskeskustest. Seadme ja juhtnuppude pind on kriimustustele tundlik.

- Puhastage seadme pealispindu pehme niiske lapi, nõudepesuvahendi või õrnatoimelise aknapuhastusvahendiga. Kuivanud mustust saab eemaldada niiske lapiga pehmendades. Ärge kriimustage pinda!

- Ei sobi kuivad lapid, kriimustavad nuustikud, hõõruvad materjalid, liiv ja muud efektiivsed mineraalvett, hapet või kloori sisaldavad puhastusvahendid.

- Puhastage roostevabast terasest pindu ainult lihvimise suunas.

- Ärge kasutage roostevaba terase puhastamiseks mõeldud vahendit või märgi lappe juhtnuppude puhastamiseks. Metallist õlifiltrite puhastamine Kasutatud metallist õlifiltrid on endasse salvestanud köögis tekkinud niiskuse ja aurus olevad õliosakesed. Regulaarse kasutamise korral (1-2 tundi päevas), puhastage metallist õlifiltreid iga kolme kuu tagant.

- Ärge kasutage kõrvalmõjudega, happelisi ega korrosiivseid puhastusvahendeid.

- Metallist õlifiltrite puhastamiseks kasutage niisket lappi, et puhastada metallist õlifiltrite kinnitusseadised seadme sees.

- Metallist õlifiltreid võib pesta nõudepesumasinas või käsitsi.

- Ärge kandke pihustatavaid puhastusvahendeid vahetult seadmele.

- Ärge asetage seadme peale tuleohtlikke ega raskeid dekoratiivesemeid.

4.1 Pesemine nõudepesumasinas

- Nõudepesumasinas pesemise korral võib seadme värv veidi muutuda. See ei mõjuta metallist õlifiltri tööomadusi.

4 Puhastamine ja hooldustööd

• Ärge peske väga saastunud metallist õlifiltreid koos söögiriistadega.
• Asetage metallist õlifiltrid nõudepesumasinasse nii, et need saavad vabalt liikuda. Metallist õlifiltrid tuleb asetada nõudepesumasinasse nii, et need ei kiiluks kinni.

4.2 Käsitsipesu

• Raskestieemaldatava mustuse korral kasutage spetsiaalset õlieemaldusvahendit. Sellist vahendit saate osta volitatud müügikohast.
• Pehmendage metallist õlifiltrit soojas vees, millele on lisatud nõudepesuvahendit.
• Kasutage puhastamiseks harja ja oodake, kuni metallist õlifiltril olev vedelik on ära nörgunud. Loputage filtreid pärast puhastamist hoolikalt.
• Tehnilisi spetsifikatsioone ja seda kasutusjuhendit võidakse etteteatamata muuta.
• Seade vastab elektri- ja elektroonikaseadmete jäätmete direktiivi järelevalvet käsitlevatele eeskirjadele.
• See õhupuhasti on mõeldud kasutamiseks pliidikohal. Veenduge, et sein talub seadme kaalu. Seina või köögikapi purustamise, lõikamise ja sarnaste toimingutega seonduvad kulud peaks katma tarbija. Köögiõhupuhastit võib kasutada lõõrisüsteemiga, mis tõmbab õhu välja, või ilma lõõrita (paigaldades süsinikfiltri). Pöörake tähelepanu küsimustele, mis võivad tekkida enne paigaldamist ja paigaldamise ajal. Seadme peab paigaldama volitatud klienditeenindaja. Sellisel klienditeenindajal on ka teadmised ventilatsioonisüsteemist. Seadme eluiga on 10 (kümme) aastat (selle aja jooksul on saadaval seadme tööks vajalikud varuosad).
• Kahjustuste vältimiseks tuleb seadet hoida transportimise ajal originaalpakendis.
• Hoidke seadet käsitsemise ajal tavaasendis.
• Ärge laske seadmel maha kukkuda ja kaitske seda transportimise ajal niiskuse eest. Garantii ei kata rikkeid ega kahjustusi, mis on tekkinud seadme transportimise ajal kliendini.
