HNU51312S - Digestor BEKO - Bezplatný návod na obsluhu

Značka	Beko
Model	HNU51312S
Typ produktu	Kuchynský digestor
Elektrické napájanie	220-240 V ~ 50 Hz
Výkon motora	1 x 125 W
Výkon osvetlenia	2 x 3 W LED
Trieda izolácie	Trieda I
Odporúčaná poistka	Max 6 A
Počet rýchlostí	3 rýchlosti (1, 2, 3)
Ovládanie	Prepínač alebo digitálne s displejom
Minimálna vzdialenosť medzi digestorom a varnou doskou	65 cm
Priemer odvodu vzduchu	120 mm alebo 150 mm
Tukový filter	Hliníkový olejový filter, umývateľný v umývačke riadu
Uhlíkový filter (voliteľný)	K dispozícii pre režim recirkulácie
Automatické vypnutie	Áno, 15 minút
Osvetlenie	LED, trieda nebezpečnosti 1 (nepozerať priamo viac ako 100 s)
Čistenie filtra	Každé 3 mesiace alebo každých 60 hodín (signalizácia 'C')
Rozmery (D x Š x V)	530 x 310 x 245 mm (odhad podľa schémy)
Hmotnosť	Nešpecifikované, približne 8 kg (odhad)
Životnosť (náhradné diely)	10 rokov

Často kladené otázky - HNU51312S BEKO

Ako nainštalovať digestor Beko HNU51312S ?

Inštaláciu musí vykonať kvalifikovaný odborník. Dodržte minimálnu vzdialenosť 65 cm medzi digestorom a varnou doskou. Použite priloženú šablónu na vŕtanie na upevnenie digestora k skrinke. Zabezpečte správny odvod vzduchu s priemerom potrubia 120 alebo 150 mm.

Ako čistiť kovové olejové filtre ?

Filtre čistite každé 3 mesiace alebo keď sa zobrazí symbol 'C'. Môžete ich umyť v umývačke riadu alebo ručne v teplej mydlovej vode. Pred opätovnou inštaláciou ich dobre osušte.

Aká je minimálna vzdialenosť medzi digestorom a plynovou varnou doskou ?

Minimálna vzdialenosť je 65 cm meraná od povrchu roštu. Pre elektrické dosky merajte od sklokeramického povrchu.

Ako vymeniť žiarovku digestora ?

Najskôr vypnite elektrické napájanie. Počkajte, kým žiarovka vychladne. Odstráňte kovový filter, potom vyberte chybnú žiarovku a nahraďte ju žiarovkou s rovnakým výkonom (2x3 W LED).

Čo znamená symbol 'C' na digitálnom displeji ?

Symbol 'C' znamená, že je čas vyčistiť kovové filtre (každých 60 hodín prevádzky). Po vyčistení podržte tlačidlo A stlačené 3 sekundy (vypnutý digestor) na vymazanie symbolu.

Ako aktivovať automatické vypnutie digestora ?

Na aktiváciu automatického vypnutia stlačte tlačidlo aktuálnej rýchlosti (A, B alebo D) na 3 sekundy. Digestor sa automaticky vypne po 15 minútach.

Môžem použiť uhlíkový filter s týmto digestorom ?

Áno, aktívny uhlíkový filter je k dispozícii ako voliteľný pre režim recirkulácie (vzduch vrátený do kuchyne). Nainštalujte ho otočením v smere hodinových ručičiek do jeho priestoru. Uhlíkový filter sa neumýva.

Aké sú dostupné úrovne rýchlosti ?

Digestor ponúka 3 úrovne rýchlosti : 1 (nízka), 2 (stredná) a 3 (vysoká). Použite úroveň primeranú hustote pary. Rýchlosť 1 je vhodná na jemné varenie, rýchlosť 3 na silné výpary.

Ako ušetriť energiu s digestorom ?

Používajte čo najnižšiu rýchlosť. Zapnite digestor skôr, ako sa para rozšíri. Vypnite ho po varení. Pravidelne čistite filtre na udržanie účinnosti. Zabezpečte dobré vetranie miestnosti.

Čo robiť v prípade požiaru na varnej doske ?

Okamžite vypnite napájanie digestora a varnej dosky. Nikdy nepoužívajte vodu na hasenie olejového požiaru. Plameň prikryte pokrievkou alebo protipožiarnou prikrývkou. V prípade potreby zavolajte záchrannú službu.

NÁVOD NA OBSLUHU HNU51312S BEKO

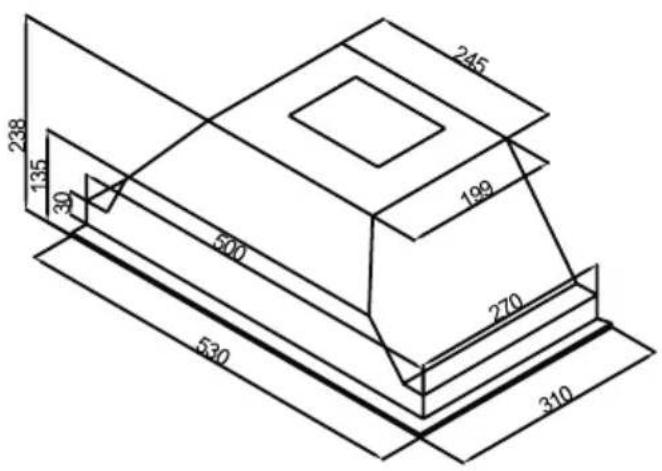

2.3 Technický výkres

2.4 Obsah balenia

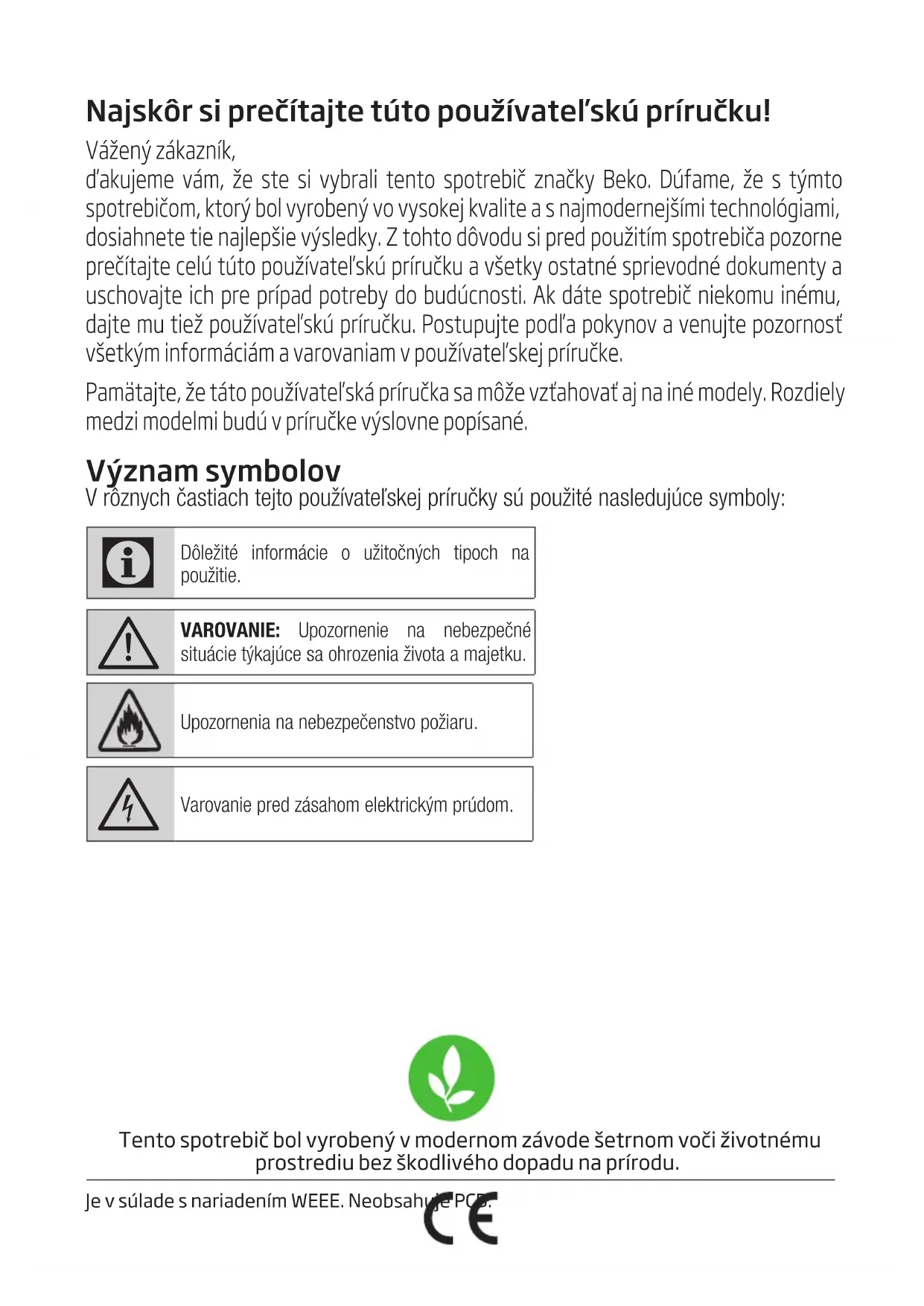

Najskôr si prečítajte túto používateľskú príručku!

Vážený zákazník,

ďakujeme vám, že ste si vybrali tento spotrebič značky Beko. Dúfame, že s týmto spotrebičom, ktorý bol vyrobený vo vysokej kvalite a s najmodernejšími technológiami, dosiahnete tie najlepšie výsledky. Z tohto dôvodu si pred použitím spotrebiča pozorne prečítajte celú túto používateľskú príručku a všetky ostatné sprievodné dokumenty a uschovajte ich pre prípad potreby do budúcnosti. Ak dáte spotrebič niekomu inému, dajte mu tiež používateľskú príručku. Postupujte podľa pokynov a venujte pozornosť všetkým informáciám a varovaniam v používateľskej príručke.

Pamätajte, že táto používateľská príručka sa môže vzťahovať aj na iné modely. Rozdiely medzi modelmi budú v príručke výslovne popísané.

Význam symbolov

V rôznych častiach tejto používateľskej príručky sú použité nasledujúce symboly:

Dôležité informácie o užitočných tipoch na použitie.

VAROVANIE: Upozornenie na nebezpečné situácie týkajúce sa ohrozenia života a majetku.

Upozornenia na nebezpečenstvo požiaru.

Varovanie pred zásahom elektrickým prúdom.

1. Dôležité bezpečnostné pokyny a pokyny týkajúce sa životného prostredia

- Tento spotrebič môžu obsluhovať deti od 8 rokov a osoby, ktoré majú dostatočné fyzické, zmyslové a psychické schopnosti a majú potrebné skúsenosti a poznatky, za podmienky, že sú pod dozorom alebo boli informované o bezpečnom používaní spotrebiča a súvisiacich rizikách.

- Deti sa nesmú hrať so spotrebičom ani do neho zasahovať. Čistenie a údržba nesmú byť vykonávané deťmi, ak na ne nedohliadajú staršie osoby.

- Tento spotrebič je určený na použitie v domácnosti.

- Prevádzkové napätie tohto produktu je 220 - 240 V ~ 50 - 60 Hz.

- Elektrická inštalácia by mala byť vykonaná kvalifikovaným elektrikárom.

- Inštalácia vykonaná neautorizovanou osobou môže mať za následok slabý prevádzkový výkon, poškodenie spotrebiča a nehody.

- Pri inštalácii je potrebné predísť

zaseknutiu alebo zlomeniu napájacieho kábla. Napájací kábel by nemal byť umiestnený v blízkosti varnej dosky. V takýchto prípadoch by sa kábel mohol roztopiť a spôsobiť požiar.

- Produkt nepripájajte pred jeho inštaláciou.

- Zabezpečte, aby zástrčka bola pripojená na mieste, kde je k nej ľahký prístup, aby ju bolo možné v prípade nebezpečenstva odpojiť od siete.

- Nedotýkajte sa lámp, ak boli v prevádzke po dlhý čas. Keďže sú horúce, mohli by ste si popáliť ruky.

- Kuchynské odsávacie digestory sú určené pre bežné varenie a domáce použitie. V prípade použitia na iné účely by sa výrobok mohol pokaziť a záruka by bola neplatná.

- Dodržiavajte predpisy vydané kompetentnými úradmi týkajúce sa vypúšťania odsávaného vzduchu (toto neplatí pre použitie bez dymovodu).

- Horľavé potraviny by pod digestorom nemali byť tepelne upravované.

• Váš spotrebič spustite len vtedy,

1. Dôležité bezpečnostné pokyny a pokyny týkajúce sa životného prostredia

ak je na varnej doske hrniec, panvica atď. V opačnom prípade môže teplo spôsobiť deformáciu niektorých častí vášho spotrebiča.

• Varnú dosku vypnite pred tým, ako z nej zložíte hrniec, panvicu a pod.
• Na varnej doske nenechávajte horúci olej. Panvice s horúcim olejom môžu zapríčiniť samovznietenie.

- Dávajte pozor na závesy, prikrývky, keďže olej by mohol vzbĺknuť pri tepelnej úprave, ako je smaženie.

- Uistite sa, že filtre boli vymenené načas. Kvôli usádzaniu oleja na filtroch, ktoré neboli včas vymenené, vzniká riziko požiaru.

- Filtre nenahrádzajte materiálmi, ktoré nie sú ohňovzdorné.

- Spotrebič nespúšťajte bez filtra a filter nevyberajte počas prevádzky.

• V prípade požiaru odpojte digestor a iné spotrebiče určené na varenie od siete. (Spotrebič odpojte alebo vypnite hlavný vypínač.)

- Ak sa dôkladne nevykonáva pravidelné čistenie, vzniká riziko požiaru.

odpojte alebo vypnite hlavný vypínač.)

• Negatívny tlak prostredia by nemal presiahnuť 4 Pa (4 x 10 bar), pokiaľ digestor pre elektrickú varnú dosku a spotrebiče fungujúce na inom type energie, ako je elektrická, sú v prevádzke súčasne.

• V prostredí, kde je tento spotrebič používaný, musia byť výfuky zariadení fungujúcich na palivách, ako je olej alebo plyn, napr. izbové vykurovacie telesá, úplne oddelené alebo tieto zariadenia musia byť hermetického typu.

- Pri montáži dymovodu použite potrubie s priemerom 120 mm alebo 150 mm. Potrubné pripojenie musí byť čo najkratšie a mať čo najmenej kolien.

- Deti sa nesmú hrať so spotrebičom ani do neho zasahovať.

- Z bezpečnostných dôvodov použite pri montáži digestora poistku „MAX 6 A“.

- Obalové materiály uchovajte mimo dosahu detí, keďže by pre ne mohli predstavovať riziko.

1. Dôležité bezpečnostné pokyny a pokyny týkajúce sa životného prostredia

sa predišlo riziku.

- V prípade požiaru odpojte digestor a varnú dosku od siete a zakryte plamene. Na hasenie ohňa nikdy nepoužívajte vodu.

- Dostupné časti zariadení určených na varenie môžu byť počas ich prevádzky horúce.

- Tento spotrebič nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami alebo osobami s nedostatkom skúseností a znalostí, kým nie sú pod dozorom osoby, zodpovednej za ich bezpečnosť, alebo kým od takejto osoby nedostanú pokyny týkajúce sa používania spotrebiča.

- Po ukončení montáže digestora pre elektrické varné dosky by mala byť jeho vzdialenosť od danej varnej dosky minimálne 65 cm.

- Výfuk digestora nesmie byť napojený na vzduchové potrubia, ktoré odvádzajú iný dym.

- Opatrnosť je potrebná, ak tento spotrebič používaný so zariadeniami, ktoré používajú vzduch a palivo (napr. vykurovacie telesá, ohrievače vody, ktoré spotrebúvajú plyn, naftové palivo, uhlie, drevo) v jednom priestore.

Toto by mohlo negatívne ovplyvniť horenie, keďže digestor vypúšťa vzduch do tohto priestoru.

- Toto upozornenie sa nevzťahuje na použitie bez dymovodu.

- Vetranie miestnosti môže byť nedostatočné, ak sa digestor pre elektrické varné dosky používa súčasne so zariadeniami využívajúcimi plyn alebo iné palivá (toto sa nevzťahuje na zariadenia, ktoré vypúšťajú vzduch späť do tej istej miestnosti).

1.1. Súlad so smernicou o OEEZ a likvidácia vyradeného produktu

Tento produkt neobsahuje škodlivé ani zakázané materiály špecifikované v „Smernici o odpade z elektrických a elektronických zariadení", vydanej ministerstvom životného prostredia a urbanizácie. Tento spotrebič zodpovedá smernici WEEE. Tento produkt bol vyrobený z kvalitných súčiastok a materiálov, ktoré je možné opakovane použiť a recyklovať. Preto produkt na konci životnosti nelikvidujte spolu s bežným komunálnym odpadom. Odneste ho na zberné miesto na recykláciu

Dôležité bezpečnostné pokyny a pokyny týkajúce sa životného prostredia

elektrických a elektronických zariadení. O zberných miestach sa informujte u vašich miestnych úradov. Recykláciou produktov prispievate k ochrane životného prostredia a prírodných zdrojov.

1.2. Balenie spotrebiča

Zabezpečte, aby obalové materiály boli zlikvidované v súlade s platnými miestnymi predpismi, aby takto boli zahrnuté do procesu recyklácie pre ochranu životného prostredia.

1.3. Ohrozenie života

Riziko otrávenia

Obalové materiály sú pre deti nebezpečné. Nedovoľte deťom hrať sa s obalovými materiálmi.

NEBEZPEČENSTVO! Varovanie - nebezpečenstvo smrti.

Ohrozenie života otrávením z dôvodu opätovnej absorpcie spal'ovaných plynov. Pri použití s výfukom vzduchu nepoužívajte spotrebič súčasne s objektmi, ktoré vyfukujú jedovaté plyny ako sporáky s cirkuláciou vzduchu, ktoré fungujú na základe plynu, oleja, dreva, uhlia, vaňové ohrievače, ohrievače vody atď., kým nie je zabezpečený dostatočný prísun vzduchu. Obr. 3

Objekty s cirkuláciou vzduchu (napr. sporáky spal'ujúce plyn, olej, drevo alebo uhlie, vaňové ohrievače, ohrievače vody) získavajú vzduch z miesta inštalácie a vypúšťajú odpadový plyn prostredníctvom systému odpadového plynu (napr. dymovodom). Tento vzduch môže byť spotrebičom absorbovaný z kuchyne alebo zo susediacich miestností. Ak nie je dostatočný prísun vzduchu, vzniká podtlak. V takomto prípade sú jedovaté plyny spätne absorbované z dymovodov a odpadových plynových potrubí a vracajú sa späť do domácnosti. Obr. 1

Z tohto dôvodu by vždy mal byť zabezpečený dostatočný prísun čistého vzduchu. Obr. 2

1. Dôležité bezpečnostné pokyny a pokyny týkajúce sa životného prostredia

VAROVANIE!

Nebezpečenstvo požiaru!

Olejová usadenina na filtri sa môže vznietiť. Olejový filter vyčistite aspoň raz za tri mesiace. Neprevádzkujte spotrebič bez olejového filtra.

Olejová usadenina na filtri sa môže vznietiť. V blízkosti spotrebiča nikdy nepracujte s otvoreným ohňom (napr. flambovanie). Inštalovať spotrebič v blízkosti zariadení, ktoré sú ohrievané pevným palivom (napr. drevo alebo uhlie) je povolené len v prípade, že sú vybavené uzavretým krytom, ktorý sa nedá odstrániť. Nemali by vznikať žiadne iskry.

Horúce rastlinné oleje a tuky sa ľahko vznietia. Vždy dávajte pozor na horúce zeleninové oleje a tuky. Nepokúšajte sa oheň uhasiť vodou.

Vypnite varnú dosku. Opatrne prikryte plameň pokrievkou, ohňovzdornou dekou alebo podobným predmetom.

Plynové varné dosky, na ktorých sa nenachádza žiadny kuchynský riad, produkujú počas prevádzky vysoké teplo. Vetracie zariadenie umiestnené na varnej doske môže byť kvôli tomu poškodené alebo zhorieť. Plynové variče spúšťajte len vtedy, keď sa na nich nachádza kuchynský riad.

Použitie viac ako jedného plynového horáka súčasne produkuje veľmi vysoké teplo. Vetracie zariadenie umiestnené na varnej doske môže byť kvôli tomu poškodené alebo zhorieť. Nepoužívajte dva plynové horáky pri nastavení na silný plameň po dobu viac ako 15 minút. Výkon horáka nad 5 kW (wok) sa rovná dvom plynovým horákom.

1. Dôležité bezpečnostné pokyny a pokyny týkajúce sa životného prostredia

VAROVANIE!

Chybný spotrebič môže spôsobiť úraz elektrickým prúdom. Nepoužívajte chybný spotrebič. Odpojte ho alebo vyberte poistku zo skrinky poistky. Zavolajte na centrum služieb zákazníkom.

Opravy, ktoré nie sú v súlade s pokynmi, predstavujú hrozbu. Opravy a výmeny chybných elektrických káblov by mal vykonávať iba technik zákazníckeho servisu vyškolený našou spoločnosťou. Ak je spotrebič chybný, odpojte ho alebo vyberte poistku zo skrinky poistky. Zavolajte na centrum služieb zákazníkom.

Vniknutie vody do spotrebiča môže spôsobiť úraz elektrickým prúdom. Na čistenie sa nesmú používať vysokotlakové ani parné čističe.

NEBEZPEČENSTVO! Riziko poranenia.

Všetky bezpečnostné skrutky a kryty by mali byť nainštalované tak, ako je uvedené v používateľskej príručke, aby sa vyhlo riziku spadnutia spotrebiča.

Predmety umiestnené na spotrebiči by mohli spadnúť. Na spotrebič nekladte žiadne predmety.

LED svetlo spotrebiča je príliš jasné a môže spôsobiť poškodenie zraku (skupina nebezpečnosti 1). Nepozerajte sa priamo do LED svetla po dobu viac ako 100 sekúnd.

VÝSTRAHA

Prístupné časti sa počas používania s vybavením na varenie môžu zahriať.

1. Dôležité bezpečnostné pokyny a pokyny týkajúce sa životného prostredia

V prípade opráv, ktoré neboli vykonané správne podľa pravidiel, odpojte poistku alebo odpojte spotrebič od siete. Opravy môžu byť vykonané len autorizovaným servisom alebo autorizovanou zručnou osobou.

V prípade opráv, ktoré neboli vykonané správne podľa pravidiel, odpojte poistku alebo odpojte spotrebič od siete. Opravy môžu byť vykonané len autorizovaným servisom alebo autorizovanou kvalifikovanou osobou.

NEBEZPEČENSTVO! Hrozí riziko popálenia alebo zásahu elektrickým prúdom!

Počkajte, kým sa spotrebič ochladí, predtým než budete vykonávať čistenie alebo údržbu. Vyradte poistku alebo odpojte spotrebič od siete.

Povrch by sa mohol nevhodným čistením poškodiť. Povrchy z nehrdzavejúcej ocele čistite len v smere kefovania. Čistič na nehrdzavejúcu oceľ nepoužívajte na čistenie ovládačov.

Abrazívne a zrnité čistiace prostriedky môžu poškodiť povrch. Nikdy nepoužívajte abrazívne ani zrnité čistiace prostriedky.

2. Celkový vzhľad

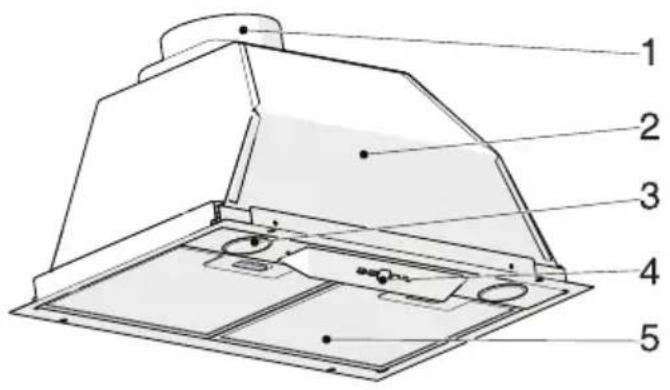

2.1. Prehľad

Tento spotrebič zodpovedá nariadeniu EU 2014/30/EU (Smernica o elektromagnetickej kompatibilite) a 2014/35/EU (o zariadeniach používaných v rámci určitých limitov napätia (LVD))

Napájacie napätie 220 - 240 V 50 Hz.
Výkon lampy (W) 2 x 3 W
Výkon motora (W) 1 x 125 W
Izolačná trieda motora F
Izolačná trieda TRIEDA I

Technické zmeny a zmeny vzhľadu sú vyhradené. Rozmery v technických nákresoch sú uvádzané v mm. Tento obrázok slúži iba na informáciu o súčastiach spotrebiča. Jednotlivé časti sa môžu líšiť podľa typu spotrebiča. Obrázky majú len reprezentatívny charakter.

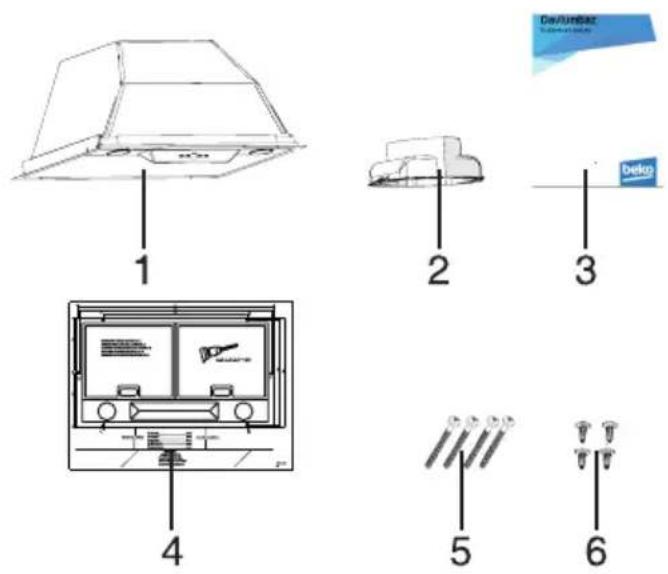

1. Digestor
2. ∅120 mm plastový dymovod
3. Používateľská príručka
4. Montážna šablóna
5. Skrutky 4x 4 x 40 (určené na inštaláciu digestora)
6. Skrutka 3,5 x 9,5 (určená na inštaláciu plastového dymovodu)

3. Inštalácia a používanie spotrebiča

3.1. Umiestnenie spotrebiča

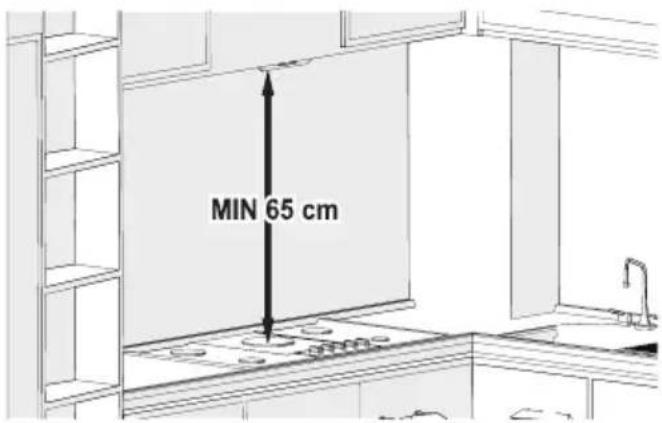

• Pred inštaláciou venujte pozornosť vzdialenosti medzi varnou doskou a digestorom. Táto vzdialenosť by mala byť 65 cm.
• Meranie by malo byť vykonané od povrchu roštu na plynovom sporáku a od skleneného povrchu na elektrických doskách.

Váš nový spotrebič má vysokú energetickú účinnosť. Tu nájdete niekoľko návodov, ako pri používaní spotrebiča ušetriť ešte viac energie, a požadované postupy likvidácie spotrebiča správnym spôsobom.

3.2. Veci potrebné pre úsporu energie:

• Zabezpečte dostatočný prívod vzduchu, aby digestor mohol fungovať účinne a pri nízkom prevádzkovom hluku počas varenia.
• Úroveň ventilátora nastavte podľa hustoty pary v kuchyni. Vysokú úroveň nastavte len vtedy, keď je to naozaj potrebné. Nižšie úrovne ventilátora znamenajú menšiu spotrebu energie.
• Ak sa v kuchyni očakáva viac pary, zvoľte vyššiu úroveň ventilátora už vopred. Odstránenie výparov, ktoré sú v kuchyni už prítomné si vyžaduje oveľa dlhší čas prevádzky.
• Digestor vypnite, ak ho nepoužívate.

- Filtre čistite alebo vymieňajte v stanovených intervaloch. Takto zvýšite účinnosť ventilácie a znížite riziko požiaru.

3.3. Inštalácia spotrebiča

VÝSTRAHA

Pri vrtaní a rezaní používajte ochranné rukavice a okuliare.

Vŕtanie montážnych dier

• Na povrch, na ktorý chcete digestor pripevniť, priložte šablónu dodanú so spotrebičom.
• Vyvŕtajte diery označené na šablóne A, B, C, D použitím vrtáku ∅4 mm. Obr. 6

Obr. 7

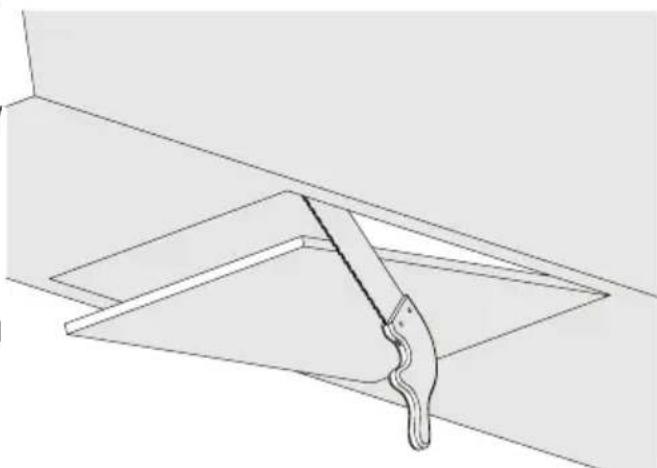

• Vyrežte spodnú plochu skrinky, do ktorej má byť

3. Inštalácia a používanie spotrebiča

digestor osadený podľa rozmerov uvedených v technickom nákrese (obr. 7).

Obr. 8

1. Potrubie na odvádzanie vzduchu
2. Výfukový dymovod digestora

- Pripevnite potrubie na odvádzanie vzduchu k výfukovému dymovodu pomocou spony (obr. 9).

VÝSTRAHA

Keďže ohyby a kolená hliníkového potrubia spôsobujú zníženie sacieho výkonu, treba sa v maximálnej miere vyhnúť ich použitiu.

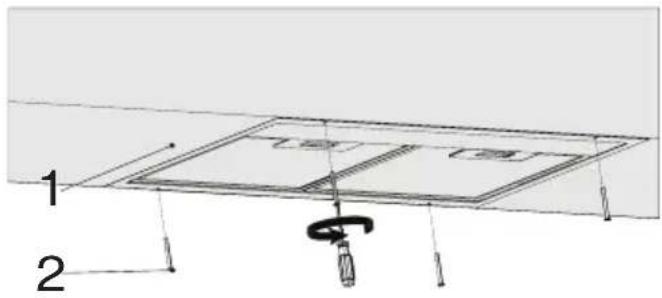

1. Spodný pohľad na kuchynskú skrinku.
2. Montážne skrutky digestora 4 x 40.

- Vložte digestor do kuchynskej skrinky a pripevnite ho do 4 montážnych dier, ktoré ste predtým vyvítali (obr. 10).

3.4. Použitie spotrebiča

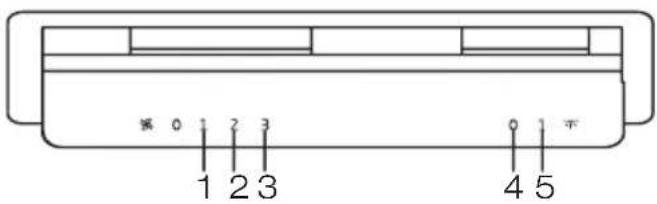

3.4.1. Použitie kyvného prepínača

• Prepnutím prepínača do polohy „0“ vypnete lampu.
• Prepnutím prepínača do polohy „1“ zapnete lampu.
• Prepnutím prepínača motora do polohy „0“ vypnete motor.
• Motor môžete používať na 1. minimálnom stupni rýchlosti a na 3. maximálnom stupni rýchlosti podľa hustoty pary z varenia.

3. Inštalácia a používanie spotrebiča

3.4.2. Použitie digitálneho prepínača

A - tlačidlo 1. úrovne B - tlačidlo 2. úrovne C - digitálny displej D - tlačidlo 3. úrovne E - tlačidlo zapnutia/vypnutia lampy

(C) - digitálny displej: Zobrazuje zvolenú rýchlosť a symboly upozornení. (D) - tlačidlo zapnutia/vypnutia lampy: Oblasť varenia môžete osvetliť stlačením tohto tlačidla.

Intervaly čistenia kovových filtrov: Filtre by sa mali čistiť, keď sa na displeji zobrazí symbol „C" (každých 60 hodín) alebo každé štyri týždne (podľa používania). Po vyčistení a nasadení filtrov stlačte a na 3 sekundy podržte tlačidlo A (pri vypnutom spotrebiči na zmazanie symbolu „C"). Na displeji sa zobrazí písmeno E a prepne sa do normálnej prevádzky. Ak chcete spotrebič používať bez zmazania symbolu „C", aktuálna rýchlosť sa zobrazí na 1 sekundu po stlačení tlačidla ktoréhokoľvek stupňa a motor bude ďalej bežať na zvolenom stupni aj po zobrazení symbolu „C".

Funkciu automatického zastavenia aktivujete stlačením toho istého tlačidla (A, B, D), podľa aktuálneho stupňa rýchlosti, na 3 sekundy. Po uplynutí doby 15 minút sa zastavia všetky prevádzkové funkcie vášho spotrebiča.

Funkciu automatického zastavenia deaktivujete a motor spotrebiča vypnete stlačením toho istého tlačidla príslušného stupňa rýchlosti počas zapnutej funkcie automatického zastavenia. Táto funkcia sa deaktivuje aj pri prepnutí na iný stupeň rýchlosti. Ak chcete, aby sa spotrebič vypol automaticky, musíte znovu aktivovať funkciu automatického zastavenia.

3. Inštalácia a používanie spotrebiča

3.5. Výmena lampy

3.5.1. Výmena žiarovky

VAROVANIE

Odpojte digestor od elektrickej siete. Lampy môžu spôsobiť popálenie rúk. Počkajte, kým ochladnú.

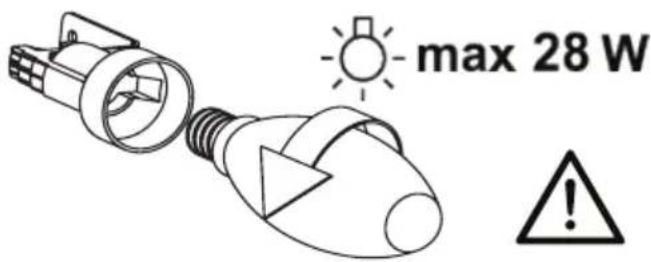

Obr. 11: Výmena žiarovky

- Odstráňte hliníkový kryt vložky. Vyberte nefunkčnú žiarovku a nahraďte ju novou s rovnakými hodnotami. Obr. 11

3.5.2. Výmena halogénovej lampy.

Obr. 12: Výmena halogénovej lampy.

- Pre výmenu halogénovej lampy stlačte smerom dolu zadnú časť držiaka lampy, potiahnite lampu smerom nadol, mierne otočte proti smeru hodinových ručičiek a potiahnite smerom nadol. Obr. 12

VAROVANIE

Používajte len volfrámové halogénové lampy s vlastnou ochranou alebo kovové halogenidové lampy s vlastnou ochranou.

POZNÁMKA:

Ak je napájací kábel poškodený, musí ho vymeniť výrobca, jeho servisný pracovník alebo iná náležite kvalifikovaná osoba, aby sa predišlo riziku.

POZNÁMKA:

Vyraďte poistku alebo odpojte spotrebič od siete aj v prípade prasknutia lampy. Chybné lampy vymeňte ihneď, aby ste predišli preťaženiu iných lámp (najprv počkajte, kým lampy ochladnú).

V prípade opráv, ktoré neboli vykonané správne podľa pravidiel, odpojte poistku alebo odpojte spotrebič od siete. Opravy môžu byť vykonané len autorizovaným servisom alebo autorizovanou zručnou osobou.

V prípade opráv, ktoré neboli vykonané správne podľa pravidiel, odpojte poistku alebo odpojte spotrebič od siete. Opravy môžu byť vykonané len autorizovaným servisom alebo autorizovanou kvalifikovanou osobou.

NEBEZPEČENSTVO! Hrozí riziko popálenia alebo zásahu elektrickým prúdom!

Počkajte, kým sa spotrebič ochladí, predtým než budete vykonávať čistenie alebo údržbu. Vyraďte poistku alebo odpojte spotrebič od siete.

Povrch by sa mohol nevhodným čistením poškodiť. Povrchy z nehrdzavejúcej ocele čistite len v smere kefovania. Čistič na nehrdzavejúcu oceľ nepoužívajte na čistenie ovládačov.

Abrazívne a zrnité čistiace prostriedky môžu poškodiť povrch. Nikdy nepoužívajte abrazívne ani zrnité čistiace prostriedky.

VÝSTRAHA

Riziko poškodenia z dôvodu korózie. Spotrebič používajte vždy počas varenia, aby ste predišli tvorbe kondenzácie. Kondenzácia môže spôsobiť poškodenie koróziou. Chybné lampy vymeňte ihneď, aby ste predišli preťaženiu iných lámp. Pri vniknutí vlhkosti do elektroniky hrozí riziko poškodenia. Ovládače nikdy nečistite vlhkou látkou. Povrch by sa mohol nevhodným čistením poškodiť. Povrchy z nehrdzavejúcej ocele čistite len v smere kefovania. Čistič na nehrdzavejúcu oceľ nepoužívajte na čistenie ovládačov. Abrazívne a zrnité čistiace prostriedky môžu poškodiť povrch. Nikdy nepoužívajte abrazívne ani zrnité čistiace prostriedky. Hrozí riziko poškodenia z dôvodu spätného prúdenia kondenzátov. Potrubie výpustu vzduchu nainštalujte so sklonom 1° mierne smerom dolu spotrebičom.

VÝSTRAHA

Tento spotrebič môžete používať v režime odpadového vzduchu a v režime cirkulácie vzduchu.

Absorbovaný vzduch je čistený cez olejové filtre a vypustený systémom potrubí. (Obr. 3). Ak chcete nasmerovať odpadový vzduch do uzavretého dymového alebo plynového dymovodu, potrebujete získať povolenie autorizovaným odborníkom pre daný dymovod. Ak je odpadový vzduch odvádzaný cez obvodovú stenu, mal by byť na to použitý teleskopický stenový rám.

Absorbovaný olej je čistený cez olejové filtre a cez aktívny uhlíkový filter a odvedený späť do kuchyne. Obr. 4

POZNÁMKA!

Odpadový vzduch by nemal byť odvádzaný do dymového alebo plynového dymovodu ani do dymovodu používaného na vetranie priestorov, v ktorých sa nachádzajú zdroje tepla.

Pre elimináciu materiálov spôsobujúcich zápachy v režime cirkulácie vzduchu by ste mali mať nainštalovaný aktívny uhlíkový filter. O rôznych možnostiach použitia spotrebiča v režime cirkulácie vzduchu sa poraďte s autorizovaným dodávateľom. Potrebné príslušenstvo si môžete zakúpiť na predajných miestach, u zástupcov autorizovaného servisu alebo na online predajných centrách.

Spotrebič, ktorý ste si kúpili, je vhodný na použitie s uhlíkovým filtrom. Pri montáži uhlíkového filtra:

1. Umiestnite uhlíkový filter do krytu. Obr. 15/1
2. Otočte uhlíkový filter v smere hodinových ručičiek, aby ste zabezpečili jeho pevné uchytenie. Obr. 15/2

Res.13

Res.14Res.15

Ak uhlíkový filter nie je správne uchytený, môže vypadnúť a poškodiť spotrebič.

VÝSTRAHA

Deti bez dozoru nesmú vykonávať čistenie ani používateľskú údržbu.

• Abrazívne a zrnité čistiace prostriedky môžu poškodiť povrch. Nikdy nepoužívajte abrazívne a zrnité čistiace prostriedky. Čistiace a ochranné prostriedky vhodné pre váš spotrebič si môžete zabezpečiť od vášho autorizovaného servisu. Povrch spotrebiča a ovládače sú citlivé na poškriabanie. - Tieto povrchy čistite vlhkou látkou s tekutým saponátom na riad alebo jemným čističom na sklo. Zasušenú a lepkavú nečistotu zmäkčite vlhkou látkou. Nezoškrabujte! - Suché látky, špongie, ktoré by mohli spôsobiť poškriabanie, materiály vyžadujúce trenie, piesok alebo iné účinné čistiace prostriedky obsahujúce minerálnu vodu, kyseliny alebo chloridy nie sú vhodné. - Povrchy z nehrdzavejúcej ocele čistite len v smere brúsenia. - Čistiace prostriedky na nehrdzavejúcu oceľ a vlhké látky nepoužívajte na čistenie ovládacích jednotiek. Čistenie kovových olejových filtrov Použité kovové olejové filtre zadržiavajú vlhkosť produkovanú v kuchyni a olejové čiastočky obsiahnuté v pare. V prípade pravidelného používania (1 – 2 hodiny denne) čistite kovové olejové filtre približne raz za 3 mesiace. - Nepoužívajte vysoko účinné, kyselinové alebo korozívne čistiace prostriedky. - Na čistenie kovových olejových filtrov vo vnútri spotrebiča použite vlhkú látku. - Olejové filtre môžete čistiť ručne alebo v umývačke riadu. Nepoužívajte sprejové čistiace prostriedky priamo na spotrebič. - Na spotrebič nekladte ťažké dekoratívne a/

alebo horľavé predmety.

• Pri umývaní v umývačke sa môže objaviť mierna zmena farebnosti. Toto nemá vplyv na funkčnosť kovových olejových filtrov.
• Silne znečistené olejové filtre neumývajte spolu s riadom.
• Kovové olejové filtre umiestnite v umývačke riadu voľne. Kovové olejové filtre by mali byť v umývačke umiestnené bez zaseknutia.

4.2. Ručné umývanie

• Na odolné nečistoty môžete použiť špeciálny prostriedok na čistenie od oleja. Tento prostriedok môžete získať od autorizovaného predajného centra.
• Nečistoty kovového olejového filtra zmäkčite horúcou vodou s obsahom tekutého čistiaceho prostriedku na riad.
• Na čistenie použite kefu a počkajte na dostatočný odtok tekutiny z kovového olejového filtra. Filter po čistení dôkladne opláchnite.
• Technické špecifikácie a táto používateľská príručka sa môžu zmeniť bez predchádzajúceho upozornenia.
• Tento spotrebič zodpovedá predpisom o odpade z elektrických a elektronických zariadení.

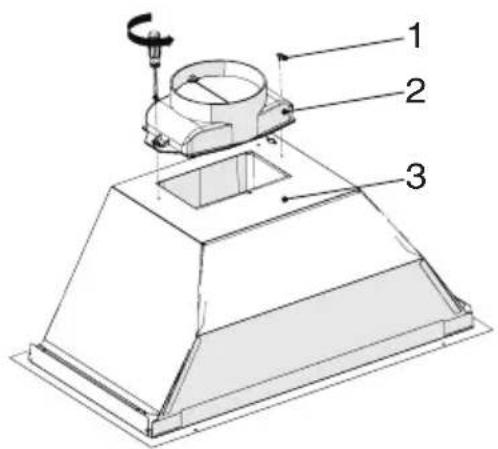

• Tento digestor je určený na použitie nad varnou doskou. Uistite sa, že predmetná stena dokáže uniesť hmotnosť digestora. Náklady na búranie, vyrezávanie a podobné postupy, ktoré by mohli byť potrebné vykonať na stene alebo skrinke pri inštalácii spotrebiča, znáša zákazník. Tento digestor môže byť použitý so systémom potrubia, ktoré odvádza vzduch, alebo bez neho (s použitím uhlíkového filtra). Venujte pozornosť problémom, ktoré by sa mohli vyskytnúť pred inštaláciou alebo počas nej. Inštaláciu by mal vykonávať len zástupca autorizovaného servisu. Inštaláciu by mal vykonávať autorizovaný odborník, ktorý má poznatky z oblasti vetrania. Prevádzková životnosť spotrebiča určená Ministerstvom priemyslu (doba dostupnosti náhradných častí

potrebných pre funkčnosť tohto spotrebiča) je 10 (desať) rokov.

• Počas zaobchádzania so spotrebičom a pri jeho prevoze musí byť spotrebič uchovávaný v pôvodnom balení, aby sa vyhlo poškodeniu jeho súčastí.
• Počas zaobchádzania so spotrebičom ho udržujte v normálnej polohe.
• Spotrebič nezhadzujte a počas prepravy ho chráňte pred poškodením. Záruka sa nevzťahuje na chyby a poškodenia spôsobené počas prepravy po doručení spotrebiča zákazníkovi.
